Что нужно знать про сальник коленвала?

Пошаговая инструкция

Из-за ограниченного пространства между передней частью двигателя и радиатором, запрессовать новый сальник без перекосов сложно. По этой причине специалисты рекомендуют выполнять замену уплотнительного элемента при снятой передней крышке двигателя. Конечно же, сделать это на слесарном верстаке намного удобнее, однако есть здесь и подводные камни. Как показывает практика, после подобного демонтажа сложно восстановить герметичность по линии примыкания масляного поддона, а кроме того, появляется опасность сорвать внутреннюю резьбу в довольно деликатной дюралевой крышке.

Поставьте автомобиль на ручной тормоз и установите рычаг переключения передач на четвертую скорость. Отсоедините силовые клеммы и снимите с автомобиля аккумуляторную батарею.

Воспользовавшись торцевой головкой «на 17» и длинным воротком, отпустите самоконтрящуюся гайку крепления генератора к регулировочной планке.

Установив монтировку или тот же вороток между генератором и правым подрамником (лонжероном), используйте его в качестве рычага, чтобы сместить генератор к блоку цилиндров. Это позволит прослабить поликлиновой ремень привода навесных механизмов и снять его с двигателя.

Переместившись под автомобиль, демонтируйте грязезащитный кожух и защиту поддона картера.

Отверните гайку храповика при помощи специального накидного ключа «на 38». В некоторых случаях крепёж прихватывает настолько сильно, что заблокировать колёса не удаётся даже ножным тормозом. В таком случае механики рекомендуют снять стартер и при помощи прочного воротка заблокировать маховик. Чтобы сорвать прикипевшую гайку, ключ удлиняют подходящей трубой

Обратите внимание – на хвостовике коленчатого вала нарезана правая резьба, поэтому отворачиваем храповик против часовой стрелки. Снимите шкив коленчатого вала

В этих целях используйте монтажную лопатку, поддевая деталь с разных сторон и применяя инструмент как рычаг

Снимите шкив коленчатого вала. В этих целях используйте монтажную лопатку, поддевая деталь с разных сторон и применяя инструмент как рычаг

Однако не переусердствуйте, поскольку при чрезмерном нажатии проломите переднюю крышку двигателя.

Очистите переднюю часть крышки, сальник и его посадочное место, иначе при извлечении уплотнительного элемента внутрь двигателя попадёт грязь.

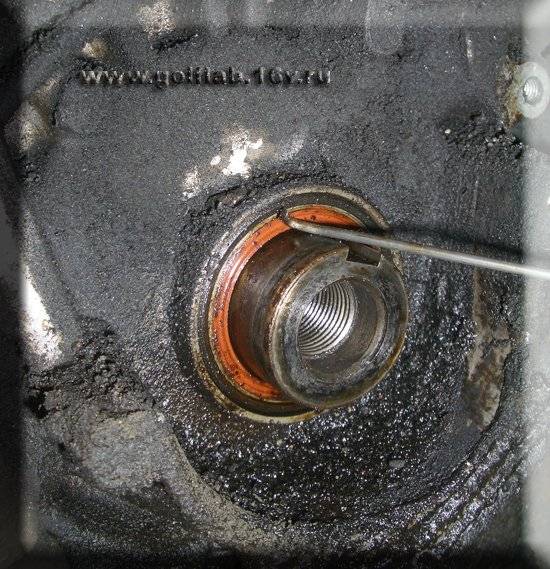

Опираясь на гнездо сальника, подденьте обойму прочной отверткой с широким лезвием. Постукивая по ручке инструмента, извлеките повреждённую деталь.

Прежде чем приступать к установке нового сальника, протрите до блеска его посадочное место – в дальнейшем это облегчит монтаж. Если повреждённый сальник извлёкся слишком легко, то это свидетельствует об износе гнезда в крышке привода распределительного вала. Чтобы обеспечить герметичность в дальнейшем, на боковую поверхность нового уплотнителя нанесите слой автомобильного герметика.

Аккуратно установите сальник на место. Проследите, чтобы он не перекашивался и входил в гнездо равномерно.

Воспользовавшись подходящей оправкой (можно взять даже ключ для снятия храповика, если он подходит по толщине), аккуратными ударами молотка посадите сальник на место.

Внимательно осмотрите шкив коленчатого вала. Если на его рабочей части есть существенная выработка, то замена сальника проблему подтекания масла не устранит. В этом случае деталь замените.

Перед установкой шкива смажьте внутреннюю и внешнюю поверхность его ступицы моторным маслом. Смазка облегчит монтаж детали на коленчатый вал, а главное – предотвратит преждевременный износ рабочей кромки сальника в первые минуты работы двигателя.

Прокручивая шкив, совместите канавку со шпонкой, установленной в паз коленчатого вала. Пошатывая и одновременно нажимая на деталь, добейтесь, чтобы ступица вошла внутрь сальника.

Накрутите гайку храповика до упора от руки и затяните при помощи ключа. По рекомендации завода-изготовителя момент затяжки не превышает 101.3-125.64 Н×м (10.34-12.8 кгс×м).

Установите на место и натяните поликлиновой ремень привода навесных агрегатов. Помните, что чрезмерное натяжение приводит к ускоренному износу подшипников генератора и насоса системы охлаждения. Прогиб ремня между помпой и коленвалом при усилии нажима около 10 кгс×м составляет 12 — 17 мм. Затяните гайку крепления генератора. Поставьте аккумулятор и подключите к бортовой сети автомобиля. На этом ремонт считается завершенным.

Для замены сальника коленчатого вала не нужны ни специальные знания, ни дорогостоящий инструмент. Работу можно сделать своими руками, потратив на это 1-2 часа времени. Проявив аккуратность в работе вы надолго забудете о течи масла и сможете без труда поддерживать чистоту в моторном отсеке.

На что обратить внимание при выборе

Самый простой (однако не всегда экономически выгодный вариант) – приобрести оригинальное изделие у официального дилера. Тут все просто: консультант подбирает по каталогу подходящую именно для вашей марки автомобиля необходимую деталь.

В случае, если вы решили приобрести аналог (а не оригинальное изделие), то необходимо учесть несколько основных аспектов (независимо от того, для какого технологического узла автомобиля вы подбираете сальник, например, редуктора заднего моста, масляного насоса или привода полуоси):

• Важным, но не единственным, условием выбора, естественно, является его размер. Он должен полностью соответствовать геометрическим параметрам заменяемой детали.
• Новое уплотнительное изделие должно быть предназначено для той же среды, в которой эксплуатировалось и старое (например, для масла или антифриза).
• Сальник для конкретного агрегата автомобиля должен быть рассчитан на работу в нужном температурном режиме.
• Ввиду того, что изделия бывают трех разновидностей в зависимости от направления вращения вала, а именно, правые, левые и реверсивные (о чем и свидетельствуют насечки на уплотняющем кольце), то аналог должен иметь соответствующую оригиналу конструкцию.

Важно! Чтобы осуществить правильный выбор аналога, необходимо внимательно изучить требования, предъявляемые заводом-изготовителем автомобиля, к детали, подлежащей замене

Причины обращения в автосервис

Перед принятием решения о замене сальника собственными силами или посредством знакомого мастера, необходимо хорошенько призадуматься, ведь неверный монтаж или повреждение детали при установке, способны как снизить двукратно ресурс ее работы, так и стать причиной нарушения нормального функционирования самого мотора.

Наиболее распространено повреждение запасной части при установке, так как вместо специализированного оборудования для этих целей используются имеющиеся под руками инструменты. В подобных ситуациях важную роль будет играть опыт и расчет мастеров.

При ремонте, выполняемом не профессионалами, часто загибается край уплотнительного кольца при его монтаже непосредственно в посадочное гнездо. Течь двигателя не устраняется, а установленную недавно деталь опять придется менять.

При смене сальника в условиях автосервиса риск неправильной диагностики проблемы будет сведен к минимуму, что позволит избежать дополнительной траты средств. Часто течь по сальнику путается с поломкой масляного фильтра, износом его прокладки или выходом из строя датчика давления масла. После смены сальника в такой ситуации проблема не устраняется, ведь причина течи была неправильно установлена. Специалист сможет быстро определиться с истиной причиной поломки.

Как устранить проблему?

Если подтекает устройство, то единственным вариантом решения неисправности будет замена сальников.

Что необходимо для работы?

Набор инструментов может отличаться в зависимости от конкретной модели авто. Обычно для выполнения ремонтных работ требуются гаечные ключи, сам сальник, ветошь и две отвертки – с крестовым и плоским наконечником.

Замена переднего сальника

Смена передней детали осуществляется так:

1. Сначала производится демонтаж блока шкивов. Для снятия используйте сервисную книжку к автомобилю.
2. Отсоедините пластиковую накладку с ремня газораспределительного механизма.
3. Демонтируйте сам ремешок.
4. Выполните снятие приводного шкива, используя для этого необходимые ключи.
5. Получив доступ к детали, снимите ее и выполните смену. Дальнейшую сборку выполните в обратном порядке.

Замена заднего сальника

Процесс смены устройства выполняется так:

1. Выполните снятие трансмиссии. Процесс демонтажа отличается в зависимости от конкретного авто. Для снятия прочитайте сервисную книжку к автомобилю.
2. Используя отвертку, извлеките из посадочного места вышедший из строя сальник. Для демонтажа можно использовать и нож, но будьте аккуратны с рабочей поверхностью коленчатого вала.
3. После снятия выполните очистку коленвала. Для этого используйте сухую ветошь. Применение наждачной бумаги для очистки поверхности коленчатого вала при замене сальника не допускается. Это приведет к ускоренному износу и выходу из строя механизма.
4. Выполните установку новой детали.
5. Поставьте на место трансмиссию. Убедитесь в отсутствии подтеков.

Подробнее о замене устройства без демонтажа трансмиссии вы можете узнать из видео, снятого каналом Бомбеж TV.

Промывка двигателя

Чтобы удалить загрязнения из системы смазки, следует выполнить очистку силового агрегата.

Для этого сделайте следующее:

1. Слейте старый расходный материал из системы в ведро или тазик.
2. Залейте промывочное масло в мотор.
3. Заведите двигатель, дайте ему поработать.
4. Слейте промывочную жидкость.
5. Замените масляный фильтр.
6. Залейте новую смазку.

Что делать, если течет после того, как поменял?

Если после того как заменил деталь, она все равно продолжает подтекать, причина может заключаться либо в неправильной установке сальника, либо в его непригодности.

Есть два варианта решения проблемы:

1. Если поменял сальник неправильно, то деталь следует демонтировать и установить заново.
2. При низком качестве устройства верните его в магазин и купите работоспособный сальник.

 Загрузка …

Как поменять деталь?

Работа газораспределительного механизма практически аналогичная на всех моделях авто. Добираемся до источника проблемы, снимаем его, зачищаем поверхности и вставляем новую запчасть. Будет лучше, если перед заменой, вы найдете инструкцию в книжке по эксплуатации вашего автомобиля.

В моем случае, причиной потёков был расточенный вал. Как же я его сразу то и не заметил. Менять коленчатый вал я не решился, и тогда в голову пришла отличная идея. А что если подложить под сальник небольшую проволоку? Так и сделал. За счет проволоки, сальник стал прилегать к еще невыработанной поверхности вала. Проблему я решил, кстати, метр проволоки обошелся мне в 15 рублей. Так что не торопитесь менять коленчатый вал.

Источник

Причины протечки

Для начала разберем причины, по которым протекает из-под сальника коленчатого вала. Прежде чем искать место утечки, надо разобраться, какой конкретно элемент вышел из строя.

В автомобиле может быть два сальника:

1. Передний. Эта деталь характеризуется небольшими размерами и невысоким ресурсом эксплуатации. Обычно он ломается и протекает чаще.
2. Задний. Обычно ресурс эксплуатации этой детали более высокий. Как правило, он соответствует сроку службы транспортного средства в целом. Размеры заднего сальника больше, чем переднего.

Потекший сальник коленвала

Ниже рассмотрены причины, из-за которых необходимо снимать и производить смену сальника:

1. Естественный износ. С такой проблемой автовладельцы сталкиваются при пробеге транспортного средства более 100 тысяч км. Естественный износ обусловлен вибрациями, которые издает коленвал, что способствует разрушению внутренней составляющей детали. Ведь сальник плотно крепится и прилегает к валу. В течение всего срока службы устройство разбивается и может потерять свою форму, из-за чего оно будет отходить от поверхности узла.
2. Разрушение конструкции в результате длительной стоянки транспортного средства на улице зимой. Если автомобиль не используется, то сальник может засохнуть либо затвердеть из-за долгого воздействия отрицательных температур. В результате засыхания устройство будет не в состоянии плотно прилегать к коленвалу.
3. Новые детали текут из-за заводских дефектов. Если сальник прослужил недолго, дело заключается в плохом качестве используемого для его разработки материала. Чтобы не допустить такой проблемы, специалисты рекомендуют не использовать детали от неизвестных производителей на машины.
4. Ошибки, допущенные в результате установки. Проблема возникает при неравномерном монтаже устройства на коленчатый вал. При установке сальник забивается в посадочное место с помощью молотка слабыми ударами. Но лучше использовать специальный инструмент для монтажа, это облегчит процесс и не повредит устройство.
5. Проблемы в работе силового агрегата. Появление дефектов в работе мотора таких, как увеличение давления картерных газов, может привести к утечке. Из-за этого сальник силой выдавливается. В месте прилегания детали к коленвалу появляется зазор, через который выходит моторная жидкость.

Наглядная инструкция по замене устройства предоставлена каналом KozTas.

Как определить место утечки

Видя следы потеков, многие автолюбители сразу меняют сальник, не разобравшись в причине. В итоге необходимость замены масляного фильтра не отпадает. Прежде чем менять устройство и ликвидировать следы протечки, надо определиться с тем, какая деталь вышла из строя. При появлении следов масла в задней части силового агрегата следует выполнить визуальную диагностику поддона, а также блока трансмиссии. Утечка может произойти и в коробке передач, поэтому капните масло на воду. Если протекает сальник на КПП, то смазка сразу расплывается по поверхности воды, а жидкость из двигателя будет держаться на ней в виде капли.

К признакам утечки можно отнести недостаток моторного масла в системе смазки. Если вы проверите уровень масла и обнаружите, что его не хватает, не нужно сразу заливать жидкость. Выполните проверку мотора на предмет наличия протечки, после чего можно устранять проблему.

Причины

По каким же причинам может протекать моторная жидкость из-под сальника коленчатого вала (далее — СКВ)? Такой вопрос интересовал каждого автолюбителя, столкнувшегося с этой проблемой. Сейчас мы постараемся дать развернутый ответ на этот вопрос. Причин, как вы могли понять, может быть несколько.

Течь масла из под переднего СКВ

Рекомендуем: Устройство и принцип работы двигателя внутреннего сгорания

Для начала вы должны определиться с тем, какой именно сальник потек. В транспортном средстве их может быть два:

• Задний сальник. Как правило, его ресурс службы является высоким и зачастую он определяется сроком эксплуатации автомобиля. По своим габаритам этот элемент является большим.
• Передний сальник. По габаритам он поменьше, но он является и менее долговечным, поскольку на практике выходит из строя значительно чаще, чем задний сальник.

Вы должны четко знать, какой именно сальник протекает. Если течь масла была зафиксирована в задней части мотора, то необходимо произвести визуальную проверку поддона и блока коробки передач. Чтобы понять, какое масло течет, капните его на поверхность воды. Если трансмиссионная жидкость сразу расплывется по водной поверхности, то моторная жидкость будет держаться капелькой.

Теперь перейдем непосредственно к причинам, по которым может происходить течь масла сальника коленвала. Как сказано выше, их может быть несколько:

• Один из них обычно может протечь в том случае, когда общий пробег транспортного средства превысил 100 тысяч километров. Зачастую это вызывается вибрациями коленчатого вала, в результате чего изнашивается внутренняя часть сальника, которая изначально должна плотно прилегать к элементу. Однако, поскольку со временем она разбивается и теряет свою форму, то она не может плотно прилегать к поверхности коленвала.
• Кроме того, проблема может возникнуть и в другом случае. К примеру, если транспортное средство долгое время не использовалось или долго стояло на улице во время зимних холодов, то сальник может пересохнуть или замерзнуть и затвердеть от морозов. В этом случае он также не сможет плотно прижаться к поверхности коленчатого вала.
• Что касается новых элементов, то сальник может течь и по другим причинам. В частности, это может быть отвратительное качество самой изготовленной детали. Учтите, что плохое качество элемента, так или иначе повлияет на его работоспособность, так что не устанавливайте на свои транспортные средства продукцию от непроверенных производителей.
• Неправильная установка. Также является одной из причин, по которым происходит течь масла из-под сальника. В частности, это возможно, если элемент установлен неравномерно. Как правило, сальник устанавливается в необходимом положении и при помощи молоточка, не прикладывая усилий, забивают сальник на свое место установки. Тем не менее, производители сальников рекомендуют своим потребителям использовать специальное оборудование для этого.
• Неисправность двигателя. Утечка моторной жидкости может происходить и по причине неисправности непосредственно двигателя внутреннего сгорания. В том случае, если в работе мотора появились дефекты, к примеру, в нем повысилось давление картерных газов, то эти самые газы могут попросту выдавить сальник. В результате этого в его месте соприкосновения с коленчатым валом может образоваться щель, через которую и будет вытекать смазывающий материал.
• Протечка масляного фильтра. Также является частой проблемой. Иногда автомобилисты принимают эту проблему за течь сальников и меняют последние, в результате чего замена фильтра все равно потребуется.

Двигатель автомобиля в разборе

Теперь уточним некоторые детали по поводу производства сальников. Не следует приобретать детали у непроверенных продавцов или неизвестных вам производителей. Так вы можете не только купить некачественный сальник, установка которого обернется вам «боком», но и вызовете новые проблемы. Известными и проверенными производителями элементов на сегодняшний день являются:

• Victor Reinz;
• Elring;
• Goetze.

Следует отметить, что продукция этих компаний попадает не только в автомобильные магазины, но и на рынок подержанных деталей.

Последствия протечки

Разберем последствия, которые могут возникнуть в результате эксплуатации авто с потекшим сальником. Подробнее о протечке устройства узнаете из ролика канала Небитанекрашена.

Можно ли ездить?

Кроме необходимости постоянного добавления моторной жидкости, водитель может столкнуться с серьезными проблемами. Силовой агрегат начнет засоряться, что приведет к его дальнейшей промывке, ведь к маслу будет прилипать грязь. Недостаток смазочного вещества в системе станет причиной поломки агрегата, а также основных механизмов мотора в целом. Оборвется ремень ГРМ, а это может привести к повреждению клапанов. В конечном счете потребуется капитальный ремонт агрегата. При протекании заднего сальника могут возникнуть неисправности в работе коробки передач. Иногда проблема приводит к появлению неполадок в работе электрического оборудования либо контроллеров и датчиков. Скопление пыли на устройствах негативно влияет на их функциональность.

Течь из-под переднего сальника

Неважно, почему течет сальник коленвала. При появлении первых симптомов неисправность надо устранять. Это чревато такими последствиями:

Это чревато такими последствиями:

• обрыв ремешка ГРМ;
• повреждение клапанов, из-за чего потребуется их менять и выполнять притирку;
• необходимость шлифовки поверхности ГБЦ;
• повреждение прокладки головки блока;
• утечка масла и охлаждающей жидкости, что приведет к необходимости их покупки и добавления;
• ремонт головки блока потребует замены болтов, фиксирующих устройство;
• повреждение поршней;
• необходимость замены прокладки поддона, поскольку потребуется смена рабочей жидкости;
• изгиб и повреждение поршневых колец.

Протечка заднего сальника

Подробнее о причинах и последствиях протечки устройства можете узнать из ролика, снятого пользователем Саня Автослесарь.

Если произошло повреждение задней детали, то для устранения неполадок обычно приходится демонтировать трансмиссию, механизм сцепления с валом, а также маховик. Все зависит от конструктивных особенностей конкретной модели авто, но в большинстве случаев демонтаж этих агрегатов и узлов необходим. Это потребуется сделать для того, чтобы получить доступ к детали. Из-за утечки смазочного вещества может заливать само сцепление, из-за чего узел потеряет фрикционные свойства.

Это приведет к:

• потере мощности двигателя авто;
• повышению расхода потребляемого горючего, поскольку водителю придется сильнее жать на педаль газа для обеспечения стандартной мощности ДВС;
• необходимости добавления смазки в мотор.

Замена переднего сальника двигателя

Прежде чем приступать к работам, следует проверить систему вентиляции картера на предмет загрязнений и при необходимости очистить. В противном случае масло будет сочиться даже с новым сальником.

Замена производится так:

Снимается крышка ремня ГРМ. Ослабляются крепежные гайки ремня генератора, после чего ремень снимается. Удобнее всего производить снятие сначала со шкива генератора, а затем со шкива коленвала. Установка при сборке проводится в той же последовательности. Ослабляется болт, фиксирующий шкив коленчатого вала. Шкив демонтируется. Ослабляется натяжной ролик ремня ГРМ. Демонтируется шестерня коленвала. Ее извлечение может оказаться проблематичным — необходимо использовать специальный съемник и / или обработать засевшую деталь специальной жидкостью. Снимается ремень ГРМ. Извлекается старый сальник. Посадочное место очищается от загрязнений — накопившейся пыли, песка, осевшего масла. Устанавливается новый сальник. Перед посадкой деталь рекомендуется смазать маслом или литолом

Важно правильно установить — малейший перекос или загиб спровоцируют течь и выведут запчасть из строя. Собрать механизм в обратном порядке, учитывая метки на корпусе маслонасоса, шестерни или маховике

Иногда заменить сальник двигателя можно и без снятия крышки. В этом случае понадобится специальный съемник, с применением которого деталь аккуратно устанавливается в посадочное гнездо.

Если своевременно не устранить течь, масло начнет попадать на элементы двигательной системы, выводя их из строя. В основном страдает ремень ГРМ — постоянное воздействие масла разрушает его структуру и может привести к обрыву.

При обрыве ремня ГРМ клапаны может погнуть — потребуется их полная замена плюс замена всех расходников, некоторых сопутствующих деталей и расходы на ремонт и притирку. В особо запущенных случаях может понадобиться ремонт поршневой системы.

Инструмент и приспособления

Для осуществления ремонтного процесса понадобятся:

• ёмкость для слива масла с картера;
• ветошь;
• набор фигурных и плоских отвёрток;
• комплект гаечных ключей (накидные, рожковые, головки);
• молоток и оправки.

Весь процесс замены можно произвести самостоятельно, придерживаясь правильной последовательности технологических этапов ремонтных работ. Ниже описаны приёмы демонтажа и установки новых коренных манжетов на примере ВАЗовской «девятки».

Причины износа сальника коленвала

Как узнать, что сальник пора менять?

Качественный сальник, изготовленный проверенным изготовителем, может обеспечить герметизацию блока на 150 тысяч километров. Однако, существует ряд определенных причин, по которым есть риск вывести деталь из строя намного раньше.

1. Масло и масляный фильтр несвоевременно подверглись замене. Это объясняется тем, что при использовании отработанного масла, в место установки сальника проникает пыль и грязь, которые царапают поверхность, требующую уплотнения. Таким образом, появившееся в процессе эксплуатации небольшие царапины, повреждают кромку сальника при вращении и выводят его из строя раньше времени. Также царапины могут возникнуть при не качественном проведении ремонта.

2. Перегрев мотора. При перегреве двигателя, коленчатый вал нагревается до температур, на которые не рассчитан его сальник. Таким образом, уплотнитель плавится и теряет свои герметические свойства.

Чтобы определить необходимость проведения замены, обратите внимание на месте выхода коленчатого вала из блока. Если там обнаружены следы утечки масла и уровень масла заметно снижается, то это явный знак тому, что сальник коленвала нуждается в замене

Нужно ли платить больше за бренд

На рынке сегодня представлены не только оригинальные изделия, но и различные аналоги. Отсюда резонный вопрос: нужно ли платить больше за бренд? На него можно дать утвердительный ответ. Крупные изготовители имеют больше финансовых ресурсов и возможностей, которые они вкладывают в свою продукцию, ее исследования, проведения текстов. Такое изделие более надежное, прослужит дольше. Концерны также дорожат своей репутацией, так как репутация становится главным фактором в количестве продаж продукции.

Задают и другой вопрос: нужно ли платить больше за оригинальный уплотнитель. Нет, этого делать не нужно, так как на рынке множество аналогичных уплотнителей, которые по качеству не хуже, а часто даже и лучше по сравнению с оригинальными изделиями.

Экспертные мнения наших специалистов помогут избежать всех затруднений при выборе сальников на коленвал.
