Амортизационная система
Хонда Такт имеет рычажную подвеску. Если сравнивать систему «рычагов» с телескопической вилкой, положительные отличия заметно сразу . Езда по пересеченной местности с рычажной подвеской более мягкая. А значит, можно сделать следующий вывод: Tact AF-24 идеально подходит для поездок на дачу, рыбалку и даже за грибами. Сзади установлен амортизатор с пружинной в сборе.
Honda Tact AF 24 – это прекрасный скутер, особенно для новичков. Простое управление, небольшие габариты и экономичный расход топлива только подталкивают к покупке этого надежного мопеда. К тому же, цена на скутер Хонда Такт относительно не высокая. Приобрести данную модель вполне реально в пределах 20 000 тысяч рублей.
Для искушенных водителей, можно приобрести усовершенствованный вариант — Honda Tact AF-24 с системой Stand Up. Данная функция позволяет откидывать опорную ножку автоматически. Что значительно добавляет комфорта к эксплуатации скутера.
Руководство по эксплуатации HONDA TACT AB07 NS50 1980-83
Издание по эксплуатации на английском языке для данной серии 1980-83 года выпуска:
Другие записи в этом бортжурнале
Механический обогатитель воздуха для карбюратора
Сегодня наконец-то произошло радостное событие, которого ждал долгих 3 года! Даже не верится, что все таки нашел эту маленькую оригинальную . Читать далее
Ветровое стекло
После длительных поисков, наконец-то было найдено оригинальное японское ветровое стекло выпускаемое специально для модели Хонда. Отличительн. Читать далее
Наглядная схема устройства и работы вариатора
Ниже, кто еще не знает, как устроена АКПП, прикрепляю наглядную её схему (автоматической коробки передач или как еще называют ва. Читать далее
Комментарии
Только авторизованные пользователи могут оставлять комментарии
Honda Tact AF “AB-07 1980 Fullmark Custom”
В далеких середине 90-х, ездил на стареньком ретро-скутере Honda Tact Fullmark Custom 1980 года, белого цвета. Отличительная черта от многих современных скутеров, большое количество разных ниш и бардачков для перевозки инструментов, личных вещей, шлема, мешка картошки и т.д. Убитые дороги четко берет на себя маятниковая вилка, которая плавно глотает все неровности при движении. Особенно впечатляет большое количество хрома на лейбах, накладках на вилке, пластике, сиденье и хромированные колпаки, которые больше не где не встречаются. В 90-х откатав несколько лет на таком Фуллмарке, продал из-за финансовой потребности. В последствии было много разной японской техники, разных марок, и все это не то, на чем бы с удовольствием хотелось бы остановиться. Спустя 20 лет в 2016 случайно наткнулся на такой Фуллмарк в очень уставшем и не живом состоянии, как никак возраст – 36 лет, говорит сам за себя и ничего родного практически в нем из механизмов уже не осталось. Было принято решение брать и попытаться вернуть ему вторую жизнь и привезти в полное оригинальное состояние, и далее понеслось. Как оказалось, таких моделей теперь можно по пальцам пересчитать, и все что попадается, приходится брать, а затем думать, как и куда это все применить, прикрутить, заменить, когда вокруг все в полном запущенном и колхозном состоянии. Процесс воссоздания в первоначальное заводское состояние продолжается.
Маркировка двигателей китайских скутеров! Разбираем по полочкам.
Каждый мотор «рисовых» скутеров имеет свою маркировку, в которую зашифрованы особенности того или иного агрегата. При плановом ремонте скутера (или внеплановом), многие владельцы сталкиваются с некоторыми сложностями при поиске запасных частей, потому как ищут основные детали по названию модели а не маркировке двигателя. Для этого рекомендую просмотреть внимательно двигатель скутера, и отмыв его от масла и грязи найти там гравированные цифры и латинские буквы. Чаще всего расположения этих надписей находится в двух местах:
- на картере, внизу под крышкой,в области переднего вариатора
- гравировка в районе редуктора, тоже расположенная на картере двигателя.
Довольно часто наблюдаю, как на форумах и тематических группах в соцсетях, любители китайского мотопрома спорят о том, что например 152QMI и 157QMJ — разные двигателя в принципе. Давайте разберём всё таки что же означают эти все цифры и буквы. Первая цифра «1» (139QMB) в маркировке будет говорить о том что мотор имеет 1 цилиндр. Если вдруг увидите цифру «2» — офигеть, двигатель скутера двухцилиндровый. Буква «P» (1P39QMB) гласит о том что цилиндр горизонтального положения. Если же буква «P» отсутствует, значит цилиндр на скутере не обязательно горизонтального расположения. Так что 139QMB и 1P39QMB как ни крути, а одинаковые двигателя. Следующие две цифры в обозначении «39», «52» и тд. (152QMI) обозначают внутренний диаметр гильзы цилиндра, а соответственно и диаметр поршня и колец в поршневой группе. Первая буква говорит о системе охлаждения скутера: «F» (139FMB, 1P39FMB) — воздушное охлаждение мотора происходит набегающим потоком;
«Q» (139QMB, 152QMI, 157QMJ) — воздушное охлаждение принудительное, на цилиндре стоит кожух обдува. Если буква отсутствует — скорее всего двигатель имеет водяное охлаждение (172MM — CH250). Вторая буква — тип двигателя: «M» (139QMA, 139FMA) — двигатель мотоциклетный. Третья буква в маркировке соответствует рабочему объёму цилиндропоршневой группы скутера: «А» — до 50 кубов (139QMA) — «честный» полтинник); «B» — до 70 кубов (139QMB) — самый распространённый, «почти честный» полтишок, который должен по правилам маркироваться как 147QMB или даже 150QMB;
«G» — до 100 кубиков; «H» — от 100 до 125 кубов (редкая разновидность семейства GY6);
«I» — от 120 до 130 кубов (152OMI);
«J» — от 150 до 155 кубов (157QMJ);
«M» — до 250 кубов (172MM)- китайская водянка клон Honda Spacy / Freeway с двигателем CH 250 .
Встречаются часто ещё двигателя семейства ARN, с такими маркировками как 153QMI, 157QMJ-H, 158QMI. Такие двигателя устанавливают на скутера Keeway и Stels. Их часто путают с семейством GY6 152QMI и 157QMJ, как в цилиндропоршневой группе, так и в головке цилиндра и всех остальных частей мотора. Хотя они визуально и схожи (152qmi-153qmi и 157qmj-158qmj), при покупке запчастей стоит уточнить у продавца эти тонкости. Завершая «разбор полётов» по спору о 152QMI и 157QMJ, хочу добавить от себя лично что данные двигателя отличаются только рабочим объёмом цилиндра (52,4 мм и 57,4 мм). И такие двигателя тоже можно называть 1P52QM и 1P57QMJ.
Honda Tact AF-16
Honda Tact AF16 – бюджетная модель от компании Honda
Полноценно двухместное седло позволит с комфортом разместиться двум взрослым, скутер имеет большую подседельную емкость и вместительный бардачок спереди (что немаловажно — закрывающийся на ключ)
Двигатель вертикальный AF05, позволит уверенно передвигаться по городу и по пересеченной местности, очень прост в обслуживании и все жизненно важные узлы скутера под рукой. Точность и маневренность не такая как на Honda Dio ввиду рычажной вилки- все-таки ей свойственна некоторая вальяжность, правда этот недостаток компенсируется плавностью хода.
Плюсы:
- рычажная вилка – плавный ход, возможность ездить по грунтовым дорогам,
- большое седло (для людей средней комплекции и роста),
- очень надежная, проверенная временем и дорогами конструкция,
- высокая тяговитость двигателя.
Обзор скутера Honda Tact AF 30/31
Скутеры Honda Tact AF 30/31, выпуска 1993-2001 годов, это японские скутеры 50 кубов рассчитанные на комфортную перевозку двух пассажиров, как в городе, так и за городом. Скутеры TACT AF 30/31, разработаны на основе модели TACT AF 24. Мотор на этих скутерах одного типа и обеспечивает хорошие тяговые характеристики, что дает возможность спокойно проехать, даже по загородной дороге, двум пассажирам. Передняя рычажная подвеска делает поездку по неровной дороге комфортной. Представляем вам обзор скутеров Honda Tact AF 30/31, с полным описанием и обзором этих моделей.
На заводе изготовителе постоянно улучшают параметры моделей и поэтому японские скутеры 50 кубов поступившие в продажу в разное время, имеют разные технические данные. Например, для AF 30 крутящий момент 0,70 при 6000 об.мин, а для AF 31 он составляет 0,65 при 6500 об.мин.
На модели AF 31 для лучшего проезда по городу, изменили конструкцию тормоза — он дисковый. Объемы масляного и топливного бака увеличены у модели AF 31, по сравнению с AF 30.
В России, в основном, продаются японские скутеры 50 кубов уже бывшие в эксплуатации. Их ремонтируют и дают гарантию 1 год. Часто это скутеры прошедшие технический тюнинг, поэтому их технические параметры могут отличаются от указанных в паспорте. Иногда мощность двигателя может быть увеличена и указана скорость 70км/час, взамен номинальной, 60км/час.
Технические характеристики скутеров Honda Tact AF 30/31 последних годов выпуска:
1655мм длина 640мм ширина 1025мм полная высота 1175мм база 725мм высота по сидению AF24E модель двигателя цилиндр один такта два 49куб.см рабочий объем 39,0-41,4мм диаметр-ход поршня 7,3 степень сжатия 6,1-6500 (л.с.-об/м) мощность трансмиссия-вариаторная КП зажигание-электростартер 60км/час номинальная скорость тормоза барабанные (передний диск у AF31) 1,2л-объём масляного бака 5,0л-объем бензобака 74кг –полная масса AF30 68кг –полная масса AF3.
По отзывам многих скутеристов модели 30/31, как и все японские скутеры 50 кубов очень надежные агрегаты. Они удобны в эксплуатации, а в случае ремонта проблем с запасными частями не бывает, поскольку подойдут даже детали от Honda Dio. Хорошая конструкция амортизаторов обеспечивает мягкий ход скутеров, что особенно ценится пассажирами при езде по загородным дорогам. Клиренс AF 30 составляет 105 мм, несколько выше, чем у модели 31.Вес скутеров 30 и 31 отличается незначительно.
Сравнение Honda Tact AF24 и AF30
По большому счету, две этих модели являются близнецами. Honda Tact AF30 имеет другие года выпуска (1993-2001), отличается высотой (Д 1655 х Ш 640 х В 1025, у AF24 – высота 995 мм) и усовершенствованным внешним видом. У 30-го Такта чуть побольше мощность на 0.1 лошадиную силу.
Honda Tact AF30 имеет чуть большие габариты и позволяет комфортно перевозить пассажира благодаря удлиненному седлу. Отличие касается расположения топливного бака: у Такт АФ 24 он находится под сиденьем водителя, а в более свежей версии – внизу под полом.
Поворотники в 30-ом Такте отделены от фары пластиком и стали слегка меньше, также был изменен стоп-сигнал – он стал одинарным и вогнутым вовнутрь.
Honda Tact AF-30
Honda Tact Af 30-31 – продолжение серии Tact, очень современный и симпатичный скутер. Honda Tact AF30 при производстве по двигателю и компоновке был унифицирован с моделью Honda Dio AF27. Бак вместо подседельной ёмкости был перенесен под пол скутера, что положительно сказалось на развесовке. Дизайн скутера очень стильный и в духе времени. Honda Tact AF30 условно двухместный для двоих взрослых средней комплекции.
В остальном же Honda Tact AF30 имеет характерные черты для этой серии — два бардачка, рычажную вилку, большой и прочный багажник. Honda Tact AF30 как и Honda Tact AF24 имеет модификацию с электроподножкой, также есть разновидность с дисковым тормозом переднего колеса (Honda Tact S AF31). По дальнейшей доводке Tact аналогичен скутеру Honda Dio AF27, т.е. без особых затрат можно ездить 80-90 км/ч.
Достоинства и недостатки Хонда Такт 30/31
Преимущества:
- Высокая вместительность.
- Практичность – подходит для людей любых возрастных категорий.
- Грузоподъемность – 150 кг.
- Передняя рычажная подвеска идеально подходит для езды по проселочным и лесным дорогам.
- Возможность установки корзинки и кофров в сочетании с двумя встроенными багажниками.
- Дисковые тормоза у АФ 31 – возможность ездить по городу.
- Расположение бензобака под полом.
- Превосходная управляемость.
Недостатки:
- Жор масла и требовательность к его качеству.
- Передняя рычажная подвеска не подходит для езды по городу.
- Низкая максимальная скорость.
- Типичный непривлекательный дизайн (у моделей 90-х годов).
Владельцы отмечают, что АФ 30/31 – это экономичный и надежный скутер японского качества, идеально подходящий для комфортных поездок по неровным дорогам.
Как увеличить скорость Honda Dio при минимальных вложениях? Бюджетный тюнинг скутера
В этом случае прибавка скорости будет не существенной, однако и этими действиями можно обойтись, если требуется, чтобы скутер ездил на скорости 60–65 км/ч. Настраиваем все, что есть. Для начала чистим от нагара продувочные каналы и выхлоп. Это можно сделать с помощью щелочи. По-другому называется ещё едким натрием или каустической содой. Продаётся в хозяйственных магазинах, стоит совсем дешёво – до 20 рублей. Чистить лучше всего в резиновых перчатках, иначе получите химический ожог. После прочистки мотору работать намного легче. Стоит подрегулировать трансмиссию, особенно если вы купили скутер с рук. Часто в таких работают устаревшие комплектующие, поэтому заранее купите комплект пружин и грузов. Для резкого старта и быстрого набора скорости устанавливаются жёсткие пружины, однако на маленькой скорости скутер будет вести себя непредсказуемо. Грузы нужны для настройки вариатора. Чтобы подобрать их в нужном весе, необходимо добиться полного выхода ремня на большой радиус. Чем легче груз, тем выше обороты двигателя и наоборот. При недостаточном весе, до максимальной скорости разогнаться не получится. Все эти действия позволят вашему скутеру разгоняться до 60–65 км/ч. Если этой скорости недостаточно, следующая часть для вас.

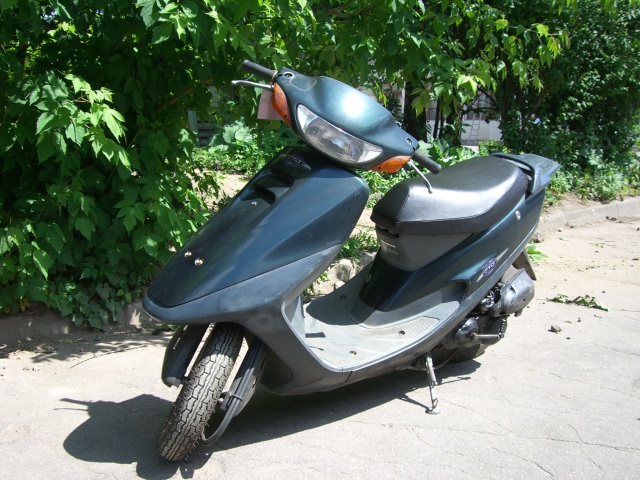

Скутер Honda Tact 30: общий обзор
Honda Tact 30 – это скутер, который был впервые выпущен в Японии, в 1993 году. С тех пор эта модель получила большое распространение и стала чрезвычайно популярна благодаря своим отличным характеристикам. Несмотря на свою почти всемирную известность, наиболее популярен скутер Honda Tact в России. Причиной тому – его выносливость, надежность, прочность, сравнительно небольшой расход топлива и отличная управляемость. Особое устройство руля этого агрегата позволяет комфортно ездить на нем даже по плохим дорогам.
Итак, данная модель имеет двухтактный двигатель типа AF24E, объем которого равен 49 сантиметрам кубическим, мощность – 6,1 лошадиной силе, а максимальный крутящий момент – 7000 оборотам в минуту. В двигателе установлен один цилиндр.
В скутере Honda Tact топливный и масляный баки раздельные, объем первого равен 5 литрам, а объем второго – 1,2 литра. Конечно, это совсем немного, но расход топлива у этого скутера совсем не велик.
Максимальная скорость этого транспортного средства достаточно мала – всего 60 километров в час, но по проселочным дорогам больше и не нужно, а Honda Tact обычно берут именно для езды по плохим дорогам.
Размеры Honda Tact весьма малы. Его длина немногим превышает полтора метра, а высота равна метру. При этом его вес достигает всего 71 килограмма, что делает управление им чрезвычайно легким даже для слабых людей. Дорожный же просвет равен 10 сантиметрам, что делает скутер весьма проходимым.
Honda Tact оснащен прочным багажником, что делает его незаменимым при поездке на рыбалку или за грибами и ягодами. Нелишней его вместительность окажется и при поездке на пикник. Кроме того, в скутере есть два бардачка, в которых можно хранить самые необходимые инструменты.
Одним из основных отличий Honda Tact 30 от предыдущих моделей является расположение бака – если ранее он располагался под сидением, то в этой модели он был перенесен в подпольную область, что значительно улучшило развесовку.
Honda Tact имеет полуторное сидение, на котором может с комфортом расположиться один полный человек или двое среднего телосложения.
Внешне этот скутер весьма привлекателен – небольшой, аккуратный и спортивный, он непременно обратит на себя внимание любого человека. Минусы у данной модели есть, но их совсем не много
Так, она имеет достаточно низкую скорость разгона и, несмотря на отличное поведение на дороге, отличается незначительной валкостью на низких скоростях
Минусы у данной модели есть, но их совсем не много. Так, она имеет достаточно низкую скорость разгона и, несмотря на отличное поведение на дороге, отличается незначительной валкостью на низких скоростях.
