Схемотехника соединения
Для подключения фаркопного соединения необходимо определить, откуда подводить необходимые контакты питания или управления.
В автомобилях, выпущенных раньше двухтысячного года, задние световые приборы управлялись аналоговыми схемами. Для правильного подключения прицепа электрические схемы достаточно просты. Провода от коробок включения коммутации задних габаритов, поворотных повторителей и стоп-сигналов подключаются к соответствующим клеммам фаркопного разъёма нужного типа.
Проверить правильность соединения можно при помощи тестовой лампы, подключая её к той или иной клемме фаркопной розетки и общему контакту. Лампа должна правильно реагировать на включение габаритов, стоп-сигналов и поворотных повторителей. Контакты должны соответствовать схеме распиновки используемого типа разъёма.
Цифровые модули подключения
Более современные автомобили оснащены цифровыми схемами управления электрооборудованием, в том числе и световыми приборами. Как правило, на осветительные приборы подаётся необходимое напряжение и отдельно сигналы цифрового управления. Методика прямого подключения стала практически невозможной.
Прямое подключение фаркопного разъёма к фонарям заднего освещения и оповещения также невозможно, т. к. оно, как правило, является светодиодным. При подключении дополнительной нагрузки контроллер управления зафиксирует превышение потребляемого тока, выдаст ошибку и отключит эти приборы. Для коммутации розетки прицепа с системами современного автомобиля понадобится специализированный модуль согласования.
Такие модули комплектуются подробной инструкцией, схемой и списком моделей автомобилей, к проводке которых возможна установка устройства. А также прикладывается набор всех необходимых для монтажа проводников.
Модуль согласования можно попробовать собрать самостоятельно. В продаже встречаются наборы для сборки модулей согласования.
Приложенные к наборам схемы коммутации таких модулей изображены лишь в общих чертах. Трассировку проводников необходимо производить самостоятельно в каждом отдельном случае.
Людям со средними познаниями в электронике не составит труда найти схему устройства в интернете и собрать его самостоятельно.
О способах подключения и видах разъёмов прицепа
Для транспортировки грузовых прицепов используется специальное тяговое сцепное устройство выполненное из мощной силовой стальной конструкции, крепится сзади на стальную платформу автомобильным механизмом.
Требуется схема подключения фаркопа, которая обеспечит безопасность и соблюдение правил ДТП. Многие автомобили предусматривают в дополнительных опциях к автомашине разъёмный узел: розетку фаркопа и электрические провода соединяющие питание, управление машиной с дополнительным тяговым устройством.
В основном автотранспортные механизмы оснащаются данными устройствами как дополнительный сервис при приобретении авто. Розетка фаркопа может быть подключена самостоятельно к автомобилю, распиновка розетки фаркопа и монтаж электрической проводки выполнить своими руками не представляет большого труда. Рассмотрим схемы подключения прицепа распиновку розетки фаркопа.
Существуют следующие схемы подключения розетки фаркопа:
- Обычный Российский стандарт с розеткой на семь групп соединительных контактов;
- Европейский и Американский стандарт на тринадцать разъемных соединений;
- Специальный разъём.
Кстати, в России и Америке тоже применяют на семь и тринадцать разъёмов способ на подключение фаркопа. Тринадцать соединений применяют в основном присоединении электропроводки в перевозных домах-прицепах.
При проведении монтажа и соединения цепи управления задними габаритными приборами автомашины следует соблюдать правила подключения розетки для прицепа легкового автомобиля, правильность и последовательность операций при включении.
Не следует выполнять такие операции методом «тыка» в контакты световых приборов, может произойти КЗ или срабатывание автоматики защиты блока управления автомобилем. И нельзя соединять проводники методом скрутки, может некачественное соединение создать не верную команду, и устройства будут заблокированы на включение.
Современные схемы автомобиля комплектуются разными электронными приборами, которые в работе использует электронику, модули, блоки согласования. Поэтому в комплектность устройств включается ещё дополнительный особенный разъём.
В распиновке розетки прицепа грузового автомобиля используются проводники из проводников сечением 1,5 или 2мм, точнее по 1,5мм всего будет — 6 проводников, по 2мм будет один провод.
Розетка фаркопа на семь разъёмов имеет состав распиновки следующий:
- сигнал на левый поворот;
- задний ход;
- масса 12В;
- сигнал на правый поворот;
- правый габаритный сигнал;
- Стоп сигнал;
- левый габаритный сигнал.
Разъёмная розетка фаркопа на тринадцать пинов состоит из следующей комплектации:
- указатель левого поворота;
- противотуманные задние фонари;
- масса в цепи 1,2,4-8;
- указатель правого поворота;
- сигнал правый габаритный;
- Стоп сигнал;
- сигнал левый габаритный;
- сигнал заднего хода;
- +12 В постоянно;
- +12В при включении зажигания;
- масса в цепи 10;
- Резервный пин;
- масса в цепи 9.
Для разъёмов из 13 контактов характерно присутствие дополнительных контактов с минусовой и плюсовой полярностью, позволяющие соединять дополнительные приборы к примеру камеры, осветительные приборы и прочее.
Разъёмное подключение электропроводов фаркопа на семь и тринадцать разъёмных соединений состоит из двух соединительных узлов: розетка «мама» и вилка «папа». Розетка фаркопа монтируется на автомобиле рядом с местом крепления фаркопа.
Вилка для прицепа устанавливается с удлинённым жгутом из соединительных проводников на прицепе с целью создания свободной стыковки прицепа и свободного монтажа электропроводки.
В случаях применения специального разъёма в машинах с бортовым компьютером и прочими электронными устройствами, лучше в монтаже электрической части сигнального управления прицепного механизма применять электронный блок согласования, в других же случаях можно провести монтаж ручной электросети для прицепа.
Розетка прицепа: схема подключения
Начнем с того, что распиновка 7 контактной розетки следующая:
- поворотник левый;
- фонарь заднего хода;
- земля;
- поворотник правый;
- подсветка номера и правый габарит;
- стоп-сигналы;
- левый габарит;
Если все разъемы совпадают, тогда достаточно вставить вилку прицепа в розетку автомобиля. Однако часто такого совпадения нет. В этом случае есть другие доступные способы подключения. Например, чтобы реализовать подключение универсальным способом через разъем фаркопа, сначала по очереди нужно соединить провод левого поворотника авто с левым поворотником прицепа, затем задние ПТФ (противотуманный фонарь) машины с ПТФ прицепа и так далее.
Главное, изучить схему проводки автомобиля, чтобы правильно подобрать необходимые цепи. Для исключения ошибок можно использовать мультиметр. Далее, при подключении проводов через разъем фаркопа, потребуется использовать клипсы для зажима. Также провода можно паять, после чего тщательно изолируется место пайки.
Чтобы подключить фаркоп или подсоединить прицеп, заранее нужно приготовить материалы для монтажа и подключения. Речь идет о корпусе розетки для фаркопа с крышкой и резиновым кольцом для уплотнения
При выборе нужно обращать внимание на то, чтобы все детали корпуса прилегали, не было люфтов, запрессованные латунные контакты не должны болтаться. Еще нужно проверять состояние резьбы, а также крепежных винтов на клеммах
Еще понадобиться качественный провод с одной жилой с сечением провода, как минимум 1.5 мм2. Параллельно следует заготовить соединительные колодки (лучшими будут вариан6ты с гнездами для предохранителей). Отдельно стоит заготовить гофрированный шланг, чтобы изолировать жгут проводов, а также хомуты для фиксации проводки. Дополнительно могут потребоваться силиконовые прокладки.
Обратите внимание, если же машина имеет БК, напрямую подключаться нельзя. Потребуется вилка прицепа 7 pin, а также блок управления (блок согласования)
Это позволит безболезненно подключиться к бортовой сети, при этом подключение не будет восприниматься основным блоком управления автомобиля как поломка или ошибка.
Электронный блок согласования необходим для подключения прицепа к машине со сложной электроникой. Блок управления на таких авто обычно тестирует все системы, оптику и т.д. Если будет выявлено большое потребление тока, контроллер уведомит об ошибке.
В свою очередь, блок согласования нужен, если передача управляющих сигналов происходит по мультиплексной шине. Проводку следует соединить с сигнальными цепями, при этом сигналы на светотехнику прицепа будут идти не с машины, а с указанного блока согласования. При этом его наличие в цепи БК автомобиля никак не определяет.
Другими словами, даже при условии того, что после подключения прицепа тока будет потребляться больше (электричество нужно для работы светотехники прицепа), БК автомобиля не будет зажигать индикаторы ошибок на панели приборов.
Схемы прямого подключения прицепа легкового автомобиля
В мире и РФ практикуется несколько схем подключения напрямую. Все зависит от количества контактов в розетке и страны-производителя, точнее ее стандартов в этой области. Отечественные автовладельцы обычно «верны» 7-ми контактным и тринадцатипиновым системам. Самый простой способ – делать все напрямую напрямую. Но он годится, когда на машине отсутствует электронный блок управления (ЭБУ).
Распиновка 7 контактной розетки фаркопа Евро и РФ
Разъемы с 7-ю лепестками применяют для обычных прицепов в ЕС (евростандарт DIN/ISO 1724) и России:
- №1: включается поворот налево;
- №2: загорается задняя «противотуманка» либо питание +12 вольт;
- №3: минус;
- №4: включается поворот направо;
- №5: зажигается габаритный свет справа и номер;
- №6: активируются стоп-сигналы;
- №7: габаритный свет слева.
Схема подключения фаркопа на 7 контактов
Иной вариант – 13-ти контактный: востребован при использовании электросети дома на колесах. По сути, сюда просто добавлено несколько лепестков. Распиновка розетки фаркопа:
- №8: изоляция розового цвета, провод включает задний ход;
- №9: плюс 12В – провод оранжевого оттенка, идет напрямую, в нем всегда есть напряжение, вне зависимости от положения ключа зажигания;
- №10: плюс 12В: активируется только после задействования зажигания (изоляция серая);
- №11: масса для 10-го контакта – провод черно-белый;
- №12: резервный провод сине-белого цвета;
- №13: масса для 9-го контакта.
Схема подключения европейского прицепа легкового автомобиля на 13 контактов
Распиновка 7 контактной розетки прицепа США
У «гостей» из США иной вариант проводки. Для примера стоит рассмотреть изделие от компании HOPKINS. Как выглядит распиновка разъема американского прицепа? Здесь к контакту №1 подключаются два габаритных фонаря. Второй отвечает за подачу напряжения +12 вольт. №3 – левый поворотник, №6 – правый. Четвертый контакт отвечает за сигналы торможения, пятый – масса. Седьмой контакт обеспечивает сигнализацию заднего хода.
Помимо 7-pin вилок американцы практикуют и разъемы с четырьмя лепестками. Основная их особенность – включение стопов и поворотников по одной линии, что весьма проблематично при подсоединении к европейским 7-пиновым гнездам и штепселям. Есть пара вариантов решения проблемы:
- Если у вас отсутствует ЭБУ, бортовой компьютер, можно подключиться к поворотникам авто напрямую. Но если перечисленная электроника присутствует, возможен ее выход из строя;
- Этот способ сложнее, но корректнее и безопаснее. Для его осуществления всю проводку прицепа нужно подогнать под евроразъем. Для более-менее подготовленного специалиста это не составит труда. Если будете все делать самостоятельно, потребуется разыскать (хотя бы в том же интернете) схему электрооборудования вашего автомобиля.
Американская распиновка для семи контактных разъемов
Альтернативный вариант подключения
Здесь имеется в виду корректировка бортового электрооборудования автомобиля. Под изменениями имеется в виду соединение проводов в багажном отделении с системой прицепа. Скорее всего, в этом случае понадобится мультиметр и схема электропроводки авто. Если на вашей машине сигнальная и иная светотехника функционирует без микропроцессора, можно использовать семиконтактное гнездо и штепсель. Проверьте, какой контакт на вилке прицепа за что отвечает и результаты запишите. Далее в соответствии с этими данными подсоедините провода от бортовой системы авто. Подсоединение осуществляйте через коммутационные колодки (они могут быть с предохранителями или без них) или при помощи пайки с последующей изоляцией контактных участков.
Ответы на 3 часто задаваемых вопроса о подключения розетки фаркопа
Изменения эти заключаются в соединении одних проводов, ведущих к задней световой, сигнальной электрике прицепа автомобиля, с проводами от сцепного устройства.
Наиболее трудным моментом является необходимость определить места включения проводников. Сама розетка подключается двумя способами: Стандартным. Перед началом процедуры проверьте, есть ли нужное количество проводов достаточного, но не избыточного сечения.
Если световые и сигнальные лампы вашего авто функционируют без участия специального микропроцессора, подойдет вариант подключения семиканального имеющего 7 контактов фаркоп-разъема. Вторая контактная группа, осуществляющая постоянное питание на 12 вольт, достаточно часто не задействована.
Американскими изготовителями также применяется четырехконтактная распиновка розетки прицепа легкового автомобиля; машины европейского и американского производства, которые эксплуатируются отечественными автомобилями имеют контактную систему подключения. На прицепах отечественного производства, как правило, применяется разъем 7-pin, поэтому вместе с фаркопом резонно приобретать и соответствующую розетку с семью контактами. Включение с помощью блока согласования Современный электронный блок управления требует при подключении ТСУ наличия переходника, то есть блока согласования между элементами электроники автомобиля, фаркопа и прицепной части транспортного средства.
Читайте дополнительно: Измерение петли фаза ноль
Спасибо Дмитрий Купи Прицеп Из этой статьи вы узнаете о подключении Webasto, инструкции при таком подключении, а также на какие тонкости и нюансы следует обращать внимание при монтаже. Цены очень низкие
Если распечатать не удалось, тогда скачайте схемы на свой смартфон, чтобы постоянно сверяться с правильностью соединения. Синий — противотуманки если такие предусмотрены конструкцией авто. Впрочем, если у вас окажется иномарка с оригинальным фаркопом с розеткой pin, а у приобретаемого в нашей компании прицепа разъем 7-pin, то это не проблема — существуют переходники, как для подключения 7-контактного штеккера прицепа к контактной розетке, так и наоборот. Кроме того, для проводки отлично подойдут медные провода. Еще понадобиться качественный провод с одной жилой с сечением провода, как минимум 1.
Для этого облейте эту деталь водой и посмотрите, будут ли протечки. Изменения эти заключаются в соединении одних проводов, ведущих к задней световой, сигнальной электрике прицепа автомобиля, с проводами от сцепного устройства. Крышка Предварительно ознакомьтесь с расположением всех семи подключаемых разъемов. Список лучших производителей: Bosal. Правильный подбор проводников по сечению позволяет не допустить перегрузку автомобильной проводки и выхода из строя предохранителей.
Параллельно следует заготовить соединительные колодки лучшими будут вариан6ты с гнездами для предохранителей. Если в комплекте не предусмотрены провода, тогда необходимо найти медные с подходящей толщиной. Если производитель добросовестный, то в коробку обязательно будет вкладываться инструкция по правильному размещению. Как соединить контакты? Термоусадка и изолента.
Подключение розетки для прицепа
Установка фаркопа
Чтобы установить фаркоп, не нужно обладать специальными знаниями по ремонту автомобиля. Любой человек, привыкший самостоятельно менять колеса, сможет поставить прицепное устройство.
Современные машины имеют стандартные места для установки фаркопа. Поэтому, чтобы его смонтировать, нужно:
- Установить машину на смотровую яму или подъемник.
- Внимательно осмотреть лонжероны. Под слоем заводской антикоррозионной мастики должны быть полоски скотча, закрывающие крепежные гайки. Они жестко приварены к кузову.
- Завести фаркоп под пол багажника и совместить проушины прицепного устройства с гайками на кузове.
- Болтами, идущими в комплекте, закрепить фаркоп.
При покупке не нужно стараться взять самый дешевый фаркоп. Он может доставить много неудобств при установке. Оригинальные изделия легко отличить по качеству изготовления и окраски. Также приобретаемый фаркоп нужно попробовать пристегнуть к прицепу. Его головка может не подойти к сцепному устройству.
Виды розеток прицепов
При выборе розетки для легкового автомобиля обратите внимание на разновидности изделия. В продаже имеется два типа (по количеству жил):
В продаже имеется два типа (по количеству жил):
- Семижильная (7 PIN). Предназначена для вывода источников внешнего освещения и применяется для стандартных грузовых прицепов. Такая розетка, в свою очередь, бывает европейской или американской (отличаются по разъемам). Особенность европейской схемы в том, что в ней задействованы все семь проводов.
- 13-жильная (13 PIN). В отличие от прошлого типа здесь применяются дополнительные разъемы, позволяющие подключить прицеп-дачу и обеспечить работоспособность всего светового и дополнительного оборудования (холодильника, зарядного устройства для АКБ и т. д.). Так, для зарядки аккумулятора предусмотрен свой проводник, который идет от источника питания машины к розетке фаркопа и защищен индивидуальной вставкой плавкой.
13-жильная розетка имеет больший функционал и подходит для многих машин из Соединенных Штатов или ЕС. Но ее покупка обойдется в большую цену, а подключение потребует более высокого уровня мастерства.
Иногда происходит ситуации, когда на машине 7-пиновая, а на прицепе 13-пиновая розетка (или наоборот). Это не проблема, благодаря наличию переходников с 13 на 7 или с 7 на 13.
Семиконтактный разъем европейского типа
Это наиболее распространенный и простой тип розетки, который подходит для подключения большинства простых прицепов. Он широко применяется на отечественных и европейских автомобилях.
Рекомендуем: Перевозка тяжеловесных грузов. Общая информация
На следующем рисунке можно наглядно увидеть внешний вид и схему распиновки семиконтактного разъема.
Распиновка семиконтактной розетки фаркопа
Таблица контактов и сигналов:
| № | Код | Сигнал | Сечение провода |
| 1 | L | Сигнал левого поворота | 1,5 mm2 |
| 2 | 54G | 12В, противотуманный фонарь | 1,5 mm2 |
| 3 | 31 | Земля (масса) | 2,5 mm2 |
| 4 | R | Сигнал правого поворота | 1,5 mm2 |
| 5 | 58R | Подсветка номера и правый габарит | 1,5 mm2 |
| 6 | 54 | Стоп-сигналы | 1,5 mm2 |
| 7 | 58L | Левый габарит | 1,5 mm2 |
Данный тип разъема отличается тем, что и приемная, и ответная его части имеют оба вида контактов («папа»/«мама»). Это сделано для того, чтобы случайно или в темноте не перепутать. Закоротить контакты будет практически невозможно. Как видно по таблице, каждый провод имеет сечение 1,5 mm2, кроме массы 2,5 mm2.
Семиконтактный разъём американского типа
Американский тип 7-pin разъема отличается наличием контакта заднего хода, также отсутствует разделение на правый и левый габаритные огни. Они объединены в один общий. В некоторых моделях в один контакт объединяются стоп-сигналы и габаритные огни. Часто провода имеют соответствующее сечение и цвет для облегчения процесса подключения.
На рисунке ниже можно увидеть схему 7-pin американского типа.
Распиновка семиконтактной розетки американского типа
Тринадцатиконтактный разъем
Разъем 13-pin имеет соответственно 13 контактов. Особенность данного типа в том, что имеются резервные соединения, несколько контактов для плюсовой и минусовой шин и возможность подключения дополнительных устройств, таких как камера заднего вида и другие.
Такая схема наиболее популярна в США и некоторых других странах, где распространены «дома на колесах». Через данную схему могут протекать большие токи, чтобы питать электрооборудование на передвижном «доме-прицепе», аккумулятор и другие потребители.
На рисунке ниже можно рассмотреть схему 13-контактной розетки.
Распиновка розетки 13-pin
Схема 13-pin розетки фаркопа:
| № | Цвет | Код | Сигнал |
| 1 | Желтый | L | Аварийное включение сигнализации и левый сигнал поворота |
| 2 | Синий | 54G | Противотуманные огни |
| 3 | Белый | 31 | Земля, минус подключается на кузов |
| 4 | Зеленый | 4/R | Правый сигнал поворота |
| 5 | Коричневый | 58R | Подсветка номера, правый габаритный огонь |
| 6 | Красный | 54 | Стоп-сигналы |
| 7 | Черный | 58L | Левый габаритный огонь |
| 8 | Розовый | 8 | Сигнал заднего хода |
| 9 | Оранжевый | 9 | Провод «плюс» 12В, идет от аккумулятора для питания потребителей при выключенном зажигании |
| 10 | Серый | 10 | Обеспечивает питание 12В только при включенном зажигании |
| 11 | Черно-белый | 11 | Минус для питающего контакта 10 |
| 12 | Сине-белый | 12 | Резервный |
| 13 | Оранжево-белый | 13 | Минус для питающего контакта 9 |
Традиционное подключение
Современные автомобили упрощают задачу распиновки. Достаточно найти провода со штекером, который совместим с разъемом на фаркопе. Это один из рекомендованных методов, так как он исключает потерю гарантии на транспортное средство.
Американские соединительные фишки
Многие американские стандарты отличаются от европейских, и распиновка розетки фаркопа прицепа не является исключением. Приведем для ознакомления два вида: 7 и 4 контактные разъемы.
7-ми контактная розетка, используется в модельном ряде HOPKINS, а также в других автомобилях (рис 8), отличается от европейского стандарта, практически, только конструкцией, что позволяет при необходимости произвести замену на европейский аналог.

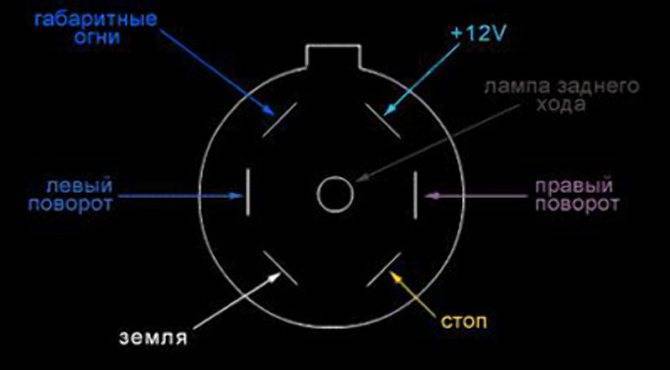

Американская розетка фаркопа на 7 контактов
Обозначения:
- Подключение габаритных огней.
- +12 V.
- Поворотные огни правого борта.
- Управление стоп-сигналами.
- Масса.
- Поворотные огни левого борта.
- Сигнал заднего хода.
Теперь рассмотрим более сложный вариант – 4-х контактный разъем (см. рис. 9). При попытке его замены на европейскую 7-ми пиновую розетку возникнут проблемы.
4-х пиновый разъем
Обозначения:
- Масса.
- Управление габаритными огнями.
- Поворотник левого борта и управление стоп-сигналом.
- Поворотник правого борта и управление стоп-сигналом.
Как видите, трудность связана с тем, что поворотники и стоп-сигналы управляются по одной линии. Решить проблему можно двумя способами:
- Не совсем правильный, на зато самый простой способ: подключиться, непосредственно, к стопам и поворотникам. Заметим, что в некоторых автомобилях проводка может не выдержать дополнительной нагрузки, поэтому решить проблему лучше другим способом.
- Этот вариант несколько сложнее, зато более корректный: необходимо полностью протянуть проводку под европейский разъем. Например, в Шевроле Тахо для этого нужно снять приборный щиток, найти провода с отдельными сигналами на поворотники и стоп-огни, подключиться к ним, протянув электрические провода от фаркопной розетки через весь салон автомобиля. Можно немного облегчить задачу, если взять сигнал для стоп-огней с заднего крыла, он там выведен практически на всех автомобилях. В этом случае понадобится тянуть только два провода.
Основная проблема, с которой сталкиваются владельцы легковых автомобилей при подсоединении прицепа, — это неисправности в работе светотехники. Даже если разъемы розетки и вилки полностью совпадают,могут не гореть или неправильно срабатывать габаритные огни, поворотники или стоп-сигналы. Это связано с различиями в стандартах, которые используются производителями при разводке электрики.
Существуют несколько основных схем подключения прицепа к фаркопу в зависимости от числа контактов розетки и стандартов стран. В России наиболее распространены 7-пиновые (европейские и американские) и 13-пиновые разъемы. Если автомобиль не оснащен электронным блоком управления, контакты розетки можно напрямую соединить с установленной проводкой.
| Розетка фаркопа | Вилка прицепа |
Для распиновки рекомендуется использовать многожильный медный провод в двойной изоляции с жилами сечением не меньше 1,5 кв.мм, для заземления — 2,5 кв.мм.
| № контакта | Код | Цвет провода по ГОСТ 9200-76 | Цвет некоторых прицепов (Украина) | Назначение |
| 1 | L | Желтый | Зеленый | Поворотник левый |
| 2 | 54G | Синий | Красно-белый | Противотуманные огни |
| 3 | 31 | Белый | Черный | Минус (заземление) |
| 4 | R | Зеленый | Желтый | Поворотник правый |
| 5 | 58R | Коричневый | Розово-красный | Правый габарит |
| 6 | 54 | Красный | Бело-голубой | Стоп-сигналы |
| 7 | 58L | Черный | Черно-голубой | Левый габарит |
Особенности в схеме подключения вилки прицепа МЗСА: к контакту №5 питание не подается, а оба габаритных огня и подсветка номера замкнуты на 7 разъем. Если правый габарит не работает, необходимо в розетке фаркопа перенести черный провод из 7 гнезда к 5 или выполнить обратную процедуру в вилке. Также можно 5 и 7 разъемы замкнуть перемычкой.
13-пиновая схема подключения разъема прицепа
| Розетка фаркопа | Вилка прицепа | ||
Используйте для основных сигналов многожильный провод с двойной изоляцией сечением 1.5 кв.мм, для распиновки заземления и питания — 2.5 кв.мм.
| № контакта | Цвет провода | Назначение |
| 1 | Желтый | Поворотник левый и аварийка |
| 2 | Синий | Противотуманки |
| 3 | Белый | Заземление (минус) для клемм 1-8 |
| 4 | Зеленый | Поворотник правый |
| 5 | Коричневый | Габарит правый |
| 6 | Красный | Стоп-сигнал |
| 7 | Черный | Габарит левый |
| 8 | Розовый | Задний ход |
| 9 | Оранжевый | Питание 12 В (35А) напрямую от аккумулятора |
| 10 | Серый | Питание 12В (35А) при включенном зажигании |
| 11 | Черно-белый | Заземление для № 10 |
| 12 | Бело-синий | Запасное гнездо (резерв) |
| 13 | Красно-белый | Заземление для № 9 |
В некоторых моделях автомобилей даже при точном соблюдении схемы подключения разъема прицепа бортовой компьютер может выдавать ошибку (из-за увеличения нагрузки на сеть). В этом случае необходимо дополнительно установить smart-коннект (блок согласования).
Распиновка розетки фаркопа на 7 pin
Распиновка розетки прицепа (от англ. pin – «вывод, ножка») – это схема разводки электрических разъемов, необходимая для самостоятельного подключения автоприцепа к автомобилю. Подключение требуется для обеспечения безопасной эксплуатации несамоходной прицепной техники. Соединение происходит с использованием розетки (расположена у фаркопа) и соответствующего штекера, подключенного к проводке прицепа. Используя соединительные разъёмы, можно объединить электрические схемы технических средств: электрический ток, подаваемый от автомашины, будет задействовать поворотные сигналы, габаритные огни и подсветку номерного знака автоприцепа. Также может потребоваться смарт-коннект, согласующий работу проводки автомобиля с прицепом (на некоторых современных автомобилях с электронными схемами управления).
Схема подключения розетки 7 к 7
Наиболее распространённая на данный момент схема подключения с «вилкой» на 7 контактов («европейский» разъем). Она применяется при подсоединении большинства прицепов для легковых машин. Схема подключения изображена ниже:
Обратите внимание: приемная и ответная часть устройства имеют гнезда обоих типов («папа» и «мама»). Такое решение – залог безопасности при соединении круглого разъема в условиях плохой видимости: взаимное расположение гнезд исключает вероятность их неверного соединения или коротких замыканий. Разъемы продаются в любых автомагазинах, а для их подсоединения используют медные многожильные кабели с различными цветами проводов
Для безопасной и длительной эксплуатации контакты рекомендовано промазать солидолом или литолом, а место ввода кабеля в розетку обработать герметиком
Разъемы продаются в любых автомагазинах, а для их подсоединения используют медные многожильные кабели с различными цветами проводов. Для безопасной и длительной эксплуатации контакты рекомендовано промазать солидолом или литолом, а место ввода кабеля в розетку обработать герметиком.
Распиновка розетки фаркопа 7 пин в легковых автоприцепах
Для синхронизации световых сигналов необходима распиновка розетки прицепа 7 пин и ее подключение к электропроводке машины. Оптимальные места для расположения розетки – технологические проемы для смены ламп (в них есть доступ к колодкам). Если на фаркопе установлен подрозетник, на который выведены все сигналы, достаточно купить «вилку» на 7 контактов, соединив в соответствии со схемой разъема, обозначенной в руководстве по эксплуатации. Указанный метод называется штатным. В противном случае используют универсальный способ подключения: проводку подсоединяют прямо к сигнальным цепям при отсутствии в автомобиле бортового компьютера. Провода, идущие от разъема, соединяют с электроцепями задних фонарей.
Универсальный метод подключения разъема прицепа и распиновки
Для подключения универсальным способом, используя разъем фаркопа, поочередно соединяют провод левого поворотного сигнала машины с левым поворотником прицепа, задний противотуманный огонь авто и противотуманку прицепной техники и т.д. Внимательно изучите схему проводки машины, чтобы безошибочно найти нужные цепи (для проверки используйте тестер).
Подключая провода через разъем фаркопа, примените обжимные клипсы или спаяйте провода, предварительно зачистив изоляцию. Для подключения к машине с бортовым компьютером необходима не только вилка прицепа 7 pin, но и блок согласования – устройство, подключаемое к бортовой схеме и не воспринимаемое компьютером. Даже при увеличенном потреблении тока ввиду работы светового оборудования автоприцепа бортовой компьютер не будет сигнализировать о неисправностях.
Распиновка 7-контактной розетки прицепа: важные особенности
Упрощенная схема подключения розетки 7 к 7 предполагает самостоятельное определение трассировки проводов, а наибольшую трудность вызывает определение места включения соответственных проводников. Настоятельно не рекомендуется делать это наугад, последовательно соединяя разъемные контакты автоприцепа с индикаторной лампой – при наличии цифровых схем управления световыми приборами такой метод небезопасен.
Перед подключением проверьте электронные цепи в разъеме прицепа на предмет отгнившей проводки в зоне паек и контактов, на короткие замыкания на участках трущихся элементов. После этого составьте схему трассировки с обозначением цветов, способов и мест соединения проводов. Если электрические соединения расположены вне салона, их следует покрыть термоусаживаемым кембриком (специальным изолятором), а по завершении работ проверить электросвязи мультиметром, удостоверившись в отсутствии замыканий.
Ответы на 3 часто задаваемых вопроса о подключения розетки фаркопа
Регламентирована даже площадь поперечного сечения проводников, которая составляет от 1,5 до 2,5 мм2 в зависимости от потребляемой нагрузки. Подключение требуется для обеспечения безопасной эксплуатации несамоходной прицепной техники.
Такое решение — залог безопасности при соединении круглого разъема в условиях плохой видимости: взаимное расположение гнезд исключает вероятность их неверного соединения или коротких замыканий. Внимательно изучите схему проводки машины, чтобы безошибочно найти нужные цепи для проверки используйте тестер.
Поделиться с друзьями: Вам также может быть интересно. Разновидности разъемов и схема подключения фаркопа 7 контактов Планируя использовать фаркоп для прицепа, следует установить розетку, изучить схему соединений для фаркопа, чтобы соответствующие сигналы через разъем фаркопа обеспечили включения задних световых ламп поворотов и других осветительных приборов.
Схемы подключения прицепа к бортовой сети авто стандартизованы, что позволяет единожды установив фаркоп с розеткой, использовать их потом с любым прицепом. Это позволяет выполнить соединение электрических проводов с имеющимися электрическими цепями, не прибегая к каким-либо разветвителям.
Это гораздо проще, чем заменять разъём на автомобиле целиком.
Пятнадцатиконтактные розетки отличаются широкими функциональными возможностями.
Он позволяет корректно подать питание ко всему имеющемуся на прицепе электрооборудованию. Вариант 1 Данный метод подходит для тех ситуаций, когда в автомобиле отсутствует современный блок управления, что делает возможным подключить провода напрямую к электро-цепи.
ПОДКЛЮЧАЕМ РОЗЕТКУ НА ПРИЦЕП — СВОИМИ РУКАМИ.
Читайте дополнительно: Основные принципы энергосбережения на предприятии
Выводы
Теперь осталось одно – правильно подсоединить прицеп к автомобилю и наслаждаться результатом. Если вы заметили новую разновидность розетки или полное исчезновение приведенных здесь моделей с прилавков, сообщите нам. И не забудьте поделиться статьей со своими друзьями!
Источники
- https://pricep-vlg.ru/legkovye-pricepy/podklyuchenie-pritsepa/
- https://PricepInfo.ru/spravka/raspinovka-rozetki-farkopa/
- https://AutoTopik.ru/jelektrika/kak-podkljuchit-rozetku-pricepa.html
- https://TechAutoPort.ru/nesuschaya-sistema/dopolnitelnoe-osnaschenie/rozetka-farkopa.html
- https://DriverTip.ru/zhizn/pravilnoe-podkljuchenie-rozetki-pricepa-legkovogo-avtomobilja.html
- https://odinelectric.ru/wiring/rozetki-i-vyklyuchateli/shema-rozetki-pritsepa
- https://pricepclub.ru/remont-i-obsluzhivanie/podklyuchenie-rozetki-pritsepa-legkovogo-avtomobilya
- https://avtoshark.com/article/repairs/electronics-repairs/podklyuchenie-rozetki-farkopa-k-avtomobilyu/
- https://www.asutpp.ru/raspinovka-rozetki-farkopa-pricepa.html
