Ремонт радиаторов кондиционера автомобилей – справляемся сами

Назначение и устройство системы кондиционирования

Большинство современных автомобилей оборудованы системой кондиционирования (СК) воздуха, которая представляет собой комплекс устройств, создающих и поддерживающих в салоне транспортного средства комфортный микроклимат. Если кондиционер отсутствует, его можно установить как дополнительную опцию.

СК выполняет следующие основные задачи:

• охлаждение воздуха, циркулирующего в салоне авто, до комфортной для водителя и пассажиров температуры;
• предотвращение запотевания лобового и боковых стёкол машины;
• поддержание в салоне оптимального уровня влажности;
• предотвращение проникновения в салон выхлопных газов и запахов с улицы.

СК, как и любой другой узел авто, необходимо поддерживать в работоспособном состоянии. С этой целью следует периодически проводить её техническое обслуживание, а в отдельных случаях — и ремонт. Кроме этого, через определённые промежутки времени требуется дозаправка кондиционера хладагентом, функции которого выполняет фреон.

Любая СК состоит из следующих основных элементов:

• радиатор системы кондиционирования (конденсор);
• ресивер-осушитель;
• расширительный клапан;
• испаритель;
• датчик давления;
• компрессор.

Радиатор кондиционера (РК) состоит из множества сверхтонких каналов, благодаря которым оптимизируется теплоотдача и происходит конденсация хладагента. Чаще всего он изготовлен из алюминия, однако могут использоваться и другие сплавы.

В радиаторе происходит переход фреона из газообразного состояния в жидкое, то есть его конденсация. Принудительная циркуляция хладагента, в процессе которой происходит теплоотдача, происходит с помощью насоса компрессора.

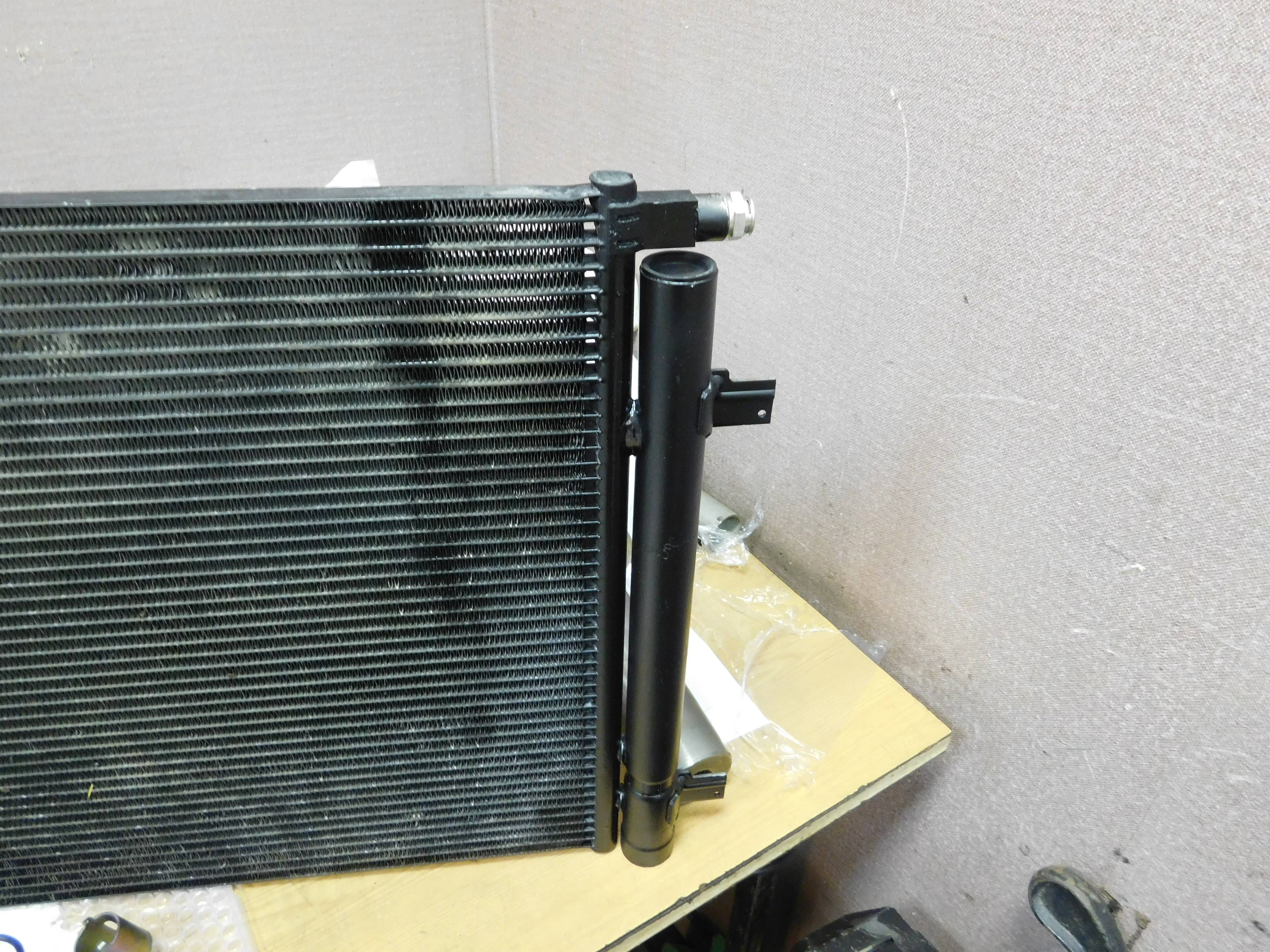

Радиатор кондицинера обычно изготавливается из алюминия

Для повышения эффективности обдува РК может быть оборудован дополнительными вентиляторами, установленными перед ним. Радиатор является довольно уязвимым узлом, подверженным механическим повреждениям и коррозии.

Принцип действия РК основан на физико-химических свойствах фреона и состоит в следующем:

1. Фреон принудительно циркулирует по замкнутому герметичному контуру системы кондиционирования.
2. Газообразный фреон сжимается компрессором, и его температура существенно повышается.
3. Компрессор направляет кипящий газообразный фреон под давлением в РК.
4. В РК фреон охлаждается и конденсируется.
5. Жидкий фреон направляется в контур высокого давления к расширительному клапану.
6. Фреон распыляется и направляется в испаритель.
7. Жидкий фреон испаряется, благодаря чему происходит охлаждение салона.
8. Холодный газ направляется в компрессор по контуру низкого давления.
9. Процесс повторяется.

СК состоит из герметичных замкнутых контуров с высоким и низким давлением

Основные причины потери герметичности радиатора, признаки, особенности ремонта

Потеря герметичности радиатора системы охлаждения может быть связана со следующими причинами:

1. Естественный износ. Примерный срок эксплуатации радиатора составляет около 10-12 лет. В процессе износа устройства его внутренняя рабочая поверхность покрывается слоем накипи, отложений, образовавшийся в результате химических и термодинамических процессов. Стенки пластин и трубок радиатора утончаются. Так как в устройстве жидкость находится под давлением, возможны микротрещины, в результате которых жидкость начинает уходить из системы.

холодной сваркой

1. Заправка системы охлаждения водой. Замерзание в холодное время года. При незначительной утечке антифриза многие водители доливают в систему воду в ограниченном количестве. За теплый сезон эксплуатации автомобиля количество таких доливок может быть большим. В результате этого изменяется концентрация и характеристики антифриза. Зимой даже при незначительных отрицательных температурах он может замерзнуть. При этом происходит расширение объема. Радиатор может «разорвать».

Образовавшаяся при этом трещина обычно имеет большие размеры. Она может произойти в месте соединения пластмассовых и металлических элементов радиатора. В большинстве случаев такое повреждение устранить затруднительно.

1. Заправка системы охлаждения некачественным антифризом. Избыточное давление. В большинстве современных двигателей охлаждающая жидкость находится под давлением. При этом температура кипения антифриза увеличивается более 100 градусов Цельсия. Это позволяет увеличить КПД двигателя. Если в систему залить некачественный антифриз, он может вскипеть при более низкой температуре. При этом возможно повреждение радиатора. Оно может быть небольшим. В таких случаях лучше применять ремонт методом пайки, так как он обеспечивает лучшие характеристики на предмет устойчивости к повышенному давлению. Пайку нетрудно выполнить в домашних условиях.
2. Механическое повреждение. Такая неисправность может быть следствием:
   • попадания в область радиатора посторонних предметов;
   • ДТП;
   • разрушения лопастей вентилятора;
   • некачественного ремонта.

В зависимости от места и размеров повреждения для ремонта можно применять методы холодной сварки, пайки.

Чиним радиатор в домашних условиях

Радиатор относится к одним из самых уязвимых деталей автомобиля. При его неисправности не обязательно обращаться к специалистам, его можно подремонтировать самостоятельно

. Чтоб запаять радиатор своими руками, надо иметь помещение и нужные инструменты.

Для ремонта радиатора достаточно пройти следующие пункты:

• снимите радиатор с автомобиля и слейте жидкость;
• найдите нужные инструменты;
• запаяйте повреждение;
• проверьте результат работы;
• поставьте радиатор на место.

Чтоб добротно устранить проблему, обязательно, демонтируйте ее. При этом будет возможность, обследовать все поломки радиатора и качественно запаять разрывы

. Трещины находим с помощью полиэтилена, посудины и воды.Дыры закрываем пленкой, после опускаем в воду

. Над трещинами из воды появятся мелкие пузырьки.

Дефектные места моем и зачищаем. Зашкурить можно с помощью бумаги наждачной, надфиля мелкого (полукруглого, тонкого, плоского), железной щетки

. К этому этапу надо отнестись серьезно, поскольку от него будет зависеть остальная работа.

Следующим шагом будет обезжиривание, потом запаивание, оно зависит от выбора необходимых инструментов.

Для запаивания радиатора понадобятся инструменты:

• электропаяльник;
• горелка работающая на газу;
• смесь из свинца и олова;
• флюс;
• растворенная спиртом канифоль.

Выбор инструментов для запаивания зависит от материала радиатора, например, медный радиатор паяют припоем с низким градусом расплавления и т.д.

Пайка радиатора

При серьёзных повреждениях радиатор не удастся отремонтировать с помощью герметика или клея. При наличии соответствующих навыков восстановить герметичность устройства можно с помощью пайки. Вот что для этого требуется:

• паяльник или бытовой сварочный аппарат;
• припой;
• канифоль;
• паяльная кислота;
• кисточка;
• сварочная присадка (она может быть латунной или алюминиевой в зависимости от материала радиатора);
• ацетон для обезжиривания;
• набор ключей и отвёрток.

Последовательность операций

Перед началом сварки радиатор снимается с помощью отвёртки и набора рожковых ключей.

1. Место пайки тщательно зачищается наждачной бумагой и обезжиривается ацетоном.

Вышеизложенная последовательность действий годится только для ремонта радиатора из меди. Запаять алюминиевый радиатор в условиях гаража очень сложно. Дело в том, что поверхность алюминия покрыта окисной плёнкой. Для её удаления требуется специальный флюс (канифоль с опилками кадмия, цинка и висмута), достать который рядовому автолюбителю удаётся далеко не всегда. Самые опытные автовладельцы готовят флюсы самостоятельно. Последовательность работы выглядит так:

1. В специальный тигель помещается 50 грамм канифоли. Она разогревается с помощью газовой горелки. Когда канифоль начнёт плавиться, к ней добавляется 25 грамм металлических опилок висмута, цинка и кадмия, причём опилки должны быть очень мелкими, как порошок.
2. Полученная смесь тщательно перемешивается обычной стальной вилкой.
3. Повреждённая поверхность радиатора зачищается и обезжиривается.
4. Горячий флюс с помощью паяльника наносится на трещины, делается это круговыми движениями. Состав словно втирается в поверхность металла до полного устранения повреждений.

Пайка радиатора

При серьёзных повреждениях радиатор не удастся отремонтировать с помощью герметика или клея. При наличии соответствующих навыков восстановить герметичность устройства можно с помощью пайки. Вот что для этого требуется:

• паяльник или бытовой сварочный аппарат;
• припой;
• канифоль;
• паяльная кислота;
• кисточка;
• сварочная присадка (она может быть латунной или алюминиевой в зависимости от материала радиатора);
• ацетон для обезжиривания;
• набор ключей и отвёрток.

Последовательность операций

Перед началом сварки радиатор снимается с помощью отвёртки и набора рожковых ключей.

1. Место пайки тщательно зачищается наждачной бумагой и обезжиривается ацетоном.

Вышеизложенная последовательность действий годится только для ремонта радиатора из меди. Запаять алюминиевый радиатор в условиях гаража очень сложно. Дело в том, что поверхность алюминия покрыта окисной плёнкой. Для её удаления требуется специальный флюс (канифоль с опилками кадмия, цинка и висмута), достать который рядовому автолюбителю удаётся далеко не всегда. Самые опытные автовладельцы готовят флюсы самостоятельно. Последовательность работы выглядит так:

1. В специальный тигель помещается 50 грамм канифоли. Она разогревается с помощью газовой горелки. Когда канифоль начнёт плавиться, к ней добавляется 25 грамм металлических опилок висмута, цинка и кадмия, причём опилки должны быть очень мелкими, как порошок.
2. Полученная смесь тщательно перемешивается обычной стальной вилкой.
3. Повреждённая поверхность радиатора зачищается и обезжиривается.
4. Горячий флюс с помощью паяльника наносится на трещины, делается это круговыми движениями. Состав словно втирается в поверхность металла до полного устранения повреждений.

Полезные советы и меры предосторожности

При заправке радиатора кондиционера следует принимать во внимание следующие моменты:

1. В корпусе фильтра-осушителя для контроля процесса заправки имеется окошко, в котором видна прозрачная жидкость. Если в этой жидкости отсутствуют пузырьки или пена, заправка осуществляется правильно.

   Контрольное окошко позволяет контролировать качество фреона и возможную его утечку

2. Кондиционер должен заправляться при запущенном двигателе.
3. Система кондиционирования состоит из контуров низкого и высокого давления. Заправка РК должна происходить через штуцер низкого давления, который обычно обозначается колпачком чёрного цвета или латинской буквой L. Контур высокого давления имеет другой диаметр штуцера. Он чаще всего маркируется синим колпачком или латинской буквой H.

   Выходы контуров высокого и низкого давления отличаются маркировкой, цветом колпачка и диаметром штуцера

4. Нельзя менять РК или разгерметизировать СК во время дождя или при высокой влажности. Это с большой вероятностью приведёт к выходу СК из строя.
5. После откручивания подводные трубки необходимо заклеить скотчем. Это позволит избежать попадания в них влаги или грязи.
6. РК следует снимать очень аккуратно, чтобы не повредить тонкие алюминиевые соты.

Таким образом, большую часть работ по обслуживанию, ремонту и замене радиатора кондиционера можно выполнить самостоятельно. Минимальный набор инструментов и тщательное следование рекомендациям специалистов позволят вам сделать это без особых хлопот.

(1 голос, среднее: 4 из 5)

Последующая очистка системы

Как только ремонт будет завершен, необходимо провести очистку системы кондиционирования. С этой целью применяется специальная пена, которая выпускается в небольших баллончиках. Ниже приведена пошаговая инструкция очистки, соблюдая которую, с этим, казалось бы, сложным процессом сможет справиться даже новичок.

Шаг 1. Подготовьте все необходимое для очистки системы. Если вы сомневаетесь по поводу выбора пены, тогда лучше обратиться за помощью к специалистам.

Подготовьте все материалы для ремонта

Шаг 2. Снимите с дренажного патрубка, который расположен внизу за пластиковой панелью, гибкий шланг.

Снимите гибкий шланг

Шаг 3. Подключите шланг от очистителя к дренажному патрубку, а затем потяните шланг вверх до упора.

Соедините дренажных патрубок с шлангом

Шаг 4. Запустите автомобиль, но для начала нужно подготовить специальную емкость для сбора пены. В процессе очистки пена будет собираться в подготовленной емкости, затем ее нужно утилизировать.

Подготовьте специальную емкость

Шаг 5. Включите кондиционер для проверки его работы. Рекомендуется выбирать поначалу режим рециркуляции.

Выполните тестовое включение системы кондиционирования

После того, как вы запустили двигатель, и пена начала циркулировать по всей системе кондиционирования, дайте ему поработать примерно 10-15 минут. Этого должно хватить, чтобы пена распространилась по всем полостям радиатора кондиционера. По завершению процедуры очистки соберите все в обратной последовательности и, заменив жидкость в кондиционере, проведите повторную диагностику системы.

Ремонт радиатора кондиционера автомобиля своими руками: избавляемся от трещин

При незначительных повреждениях или засоре поможет внутренний ремонт. Он заключается в снятии и просушке РК, после этого в него засыпают химическое средство в виде порошка (герметик) и заливают горячей водой. При намокании герметик разбухает и перекрывает имеющиеся трещины.

Ремонт герметиком имеет существенный недостаток: если частички порошка плохо «схватились», они могут попасть внутрь системы и засорить ее. Как правило, это случается с дешевыми средствами, которые больше вредят, чем помогают.

Способ №2: наружный ремонт. Выполнить его можно с помощью так называемой холодной сварки или эпоксидного клеящего средства. Определите места на поверхности радиатора, где есть протечка или трещины, зачистите их и потом залейте выбранным средством. Этот метод позволяет надежно заделать даже большие щели. В данном случае необходимо предварительно наложить на трещину жестяную пластину. Этот метод ремонта потребует от вас некоторого времени, но точно поможет справиться с проблемой.

Диагностика радиатора кондиционера

Чаще всего неисправности кондиционера связаны с нарушением герметичности контура. Течи могут быть как на самом конденсоре, так и на магистралях. Но прежде чем искать утечку помощью специальных средств, следует провести внешний осмотр радиатора. Если он просто забит грязью, в ряде случаев можно ограничиться чисткой.

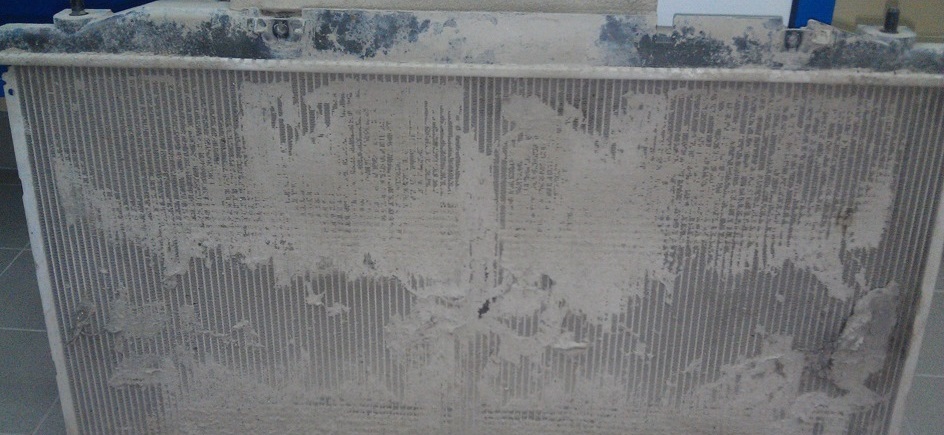

В радиаторе кондиционера скапливается много грязи

Кроме того, при осмотре могут обнаружиться механические повреждения радиатора или трубок. В таком случае без ремонта или замены узла уже не обойтись. Сквозная коррозия конденсора однозначно говорит о необходимости его замены.

Если внешние признаки поломки или засорения отсутствуют, для обнаружения утечек следует использовать специальные инструменты. Существует два способа поиска брешей в системе кондиционирования: с помощью течеискателя и с помощью ультрафиолетового красителя.

Диагностика с помощью течеискателя

Течеискателем пользуются в большинстве автосервисов. Он обнаруживает мельчайшие частицы фреона в воздухе и подаёт звуковой или световой сигнал. Чем выше концентрация газа, тем интенсивнее сигнал. Современные течеискатели крайне чувствительны, и с их помощью можно обнаружить даже мельчайшие бреши в конденсоре, соединениях или магистралях.

Течеискатель может обнаружить фреон даже при незначительной его концентрации

Течеискатели продаются в автомагазинах. Стоимость варьируется от 3,5 до 20 тыс. руб.

Видео: диагностика системы кондиционирования с помощью течеискателя

Диагностика с помощью ультрафиолетового красителя и лампы

В случае отсутствия течеискателя, бреши можно обнаружить с помощью специального красителя и ультрафиолетовой лампы.

С помощью ультрафиолетовой лампы можно отыскать течи по всему контуру системы кондиционирования

Чтобы обнаружить течь, нужно при заправке кондиционера фреоном добавить специальный краситель, светящийся под ультрафиолетовой лампой. После этого следует включить подачу воздуха на несколько минут. В местах утечки краситель будет выходить вместе с фреоном, и в ультрафиолетовом свете бреши станут видны.

Под ультрафиолетовой лампой бреши можно обнаружить по зелёным подтёкам

По результатам диагностики становится понятно, как именно следует устранять неисправность. Если мест утечки фреона из конденсора немного, а их размеры невелики — радиатор можно не менять, а ограничиться ремонтом. Однако, если повреждена магистраль, а не сам конденсор, её лучше сменить. При обнаружении крупных повреждений радиатора кондиционера, а также если пробоины вызваны коррозией, узел следует заменить на новый.

Вакуумирование радиатора кондиционера

Если в СК осталось менее 50% от необходимого количества фреона, высока вероятность попадания в систему воздуха или воды. Это, в свою очередь, приведёт к поломке компрессора и других элементов СК.

Из-за остатков влаги в системе кондиционирования вероятность внутреннего повреждения патрубков и радиатора коррозией очень велико

Для удаления влаги или воздуха потребуется вакуумирование РК с помощью специального вакуумного насоса и манометрического коллектора. Процесс довольно сложный и требующий приобретения дорогостоящего оборудования. Поэтому в этом случае лучше обратиться к специалистам. Через некоторое время после удаления из РК воздуха и влаги можно приступать к заправке фреоном.

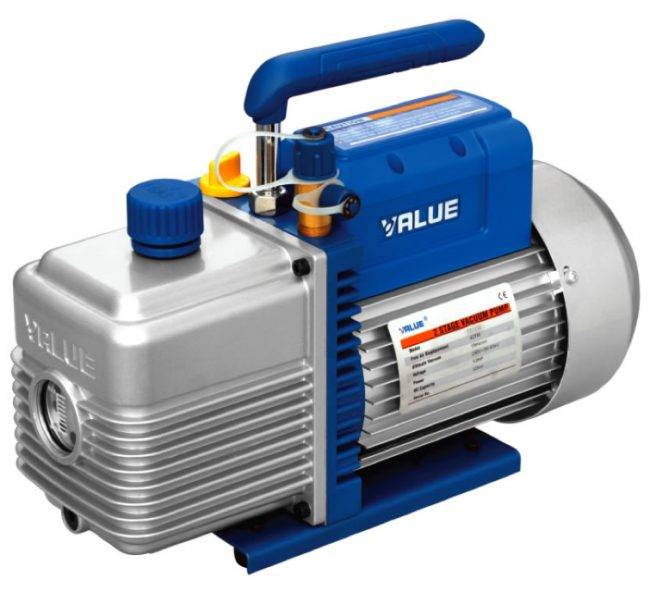

Для удаления из кондиционера воздуха и влаги используется вакуумный насос

Что следует учитывать при выборе холодной сварки

К выбору холодной сварки для осуществления ремонта необходимо подходить очень тщательно, так как, в противном случае, ремонт может оказаться некачественным, в результате чего придется повторять все осуществленные ранее действия.

Так, при выборе холодной сварки следует учитывать следующие аспекты:

• химический состав клеящего состава. Холодная сварка должна подходить для ремонта изделий именно из меди, из которой изготавливаются радиаторы для автомобилей. Как правило, такое совпадение выражается в наличии в составе клея металлического компонента (в случае с составами для ремонта радиаторов это медный компонент). В том случае, если данный компонент отсутствует, велик риск того, что ремонт окажется некачественным из-за плохого сцепления клеящего состава с ремонтируемой поверхностью;
• скорость частичной и полной полимеризации. Данный параметр особенно важен в том случае, если необходимо осуществить срочный ремонт радиатора с целью скорейшего возвращения возможности функционирования автомобилю. Чем выше данные показатели, тем быстрее происходит застывание клеящего состава после нанесения на ремонтируемый участок, что означает скорое восстановление всех функций изделия;
• объем упаковки самого клеящего состава. Данный аспект является важным в том случае, если предстоит несколько ремонтов, которые необходимо осуществить на системе охлаждения, так как в этом случае чем больше упаковка, тем больший объем ремонтов можно выполнить. Однако следует помнить, что по истечении срока годности состав не только теряет свои клеящие свойства, но и становится токсичным, что может вызвать неблагоприятные последствия при работе с ним (кроме некачественно выполненного ремонта).

Примерная стоимость холодной сварки на Яндекс.маркет

Цена ремонта радиатора кондиционера автомобиля

Стоимость ремонта будет зависеть от различных факторов. В первую очередь, работники сервиса проведут диагностику (ее стоимость от 300 до 600 рублей). В среднем ремонт РК автомобиля обойдется от 1500 до 3000 рублей: в эту сумму входит аргоновая сварка, использование герметика или полная замена радиатора. Цена за ремонт также зависит от модели автомобиля, сложности установки радиатора и способа его ремонта.

После окончания ремонтных работ, когда места течи будут герметично закрыты, специалист должен поставить деталь на прежнюю позицию. При этом необходимо проверить непроницаемость всех системных узлов кондиционера автомобиля. Для этого понадобится специальная манометрическая станция.

Ремонт радиатора кондиционера своими руками

Если же все-таки вышел из строя радиатор, то прежде чем обращаться в сервисные центры, можно попробовать исправить проблему собственными силами. Для этого требуется запаять кондиционер самому. Это значительно сэкономит денежные средства и время, которое потребовалось бы для ожидания мастера.

Для того чтобы начать производить ремонт радиатора, нужно определить из какого материала он изготовлен. Так как для того чтобы запаять радиатор из алюминия, потребуется больше времени и навыков. А вот для ремонта радиатора из меди или латуни, потребуется не так много времени.

Для того чтобы самостоятельно запаять радиатор кондиционера из алюминия потребуется:

• Неисправный радиатор.
• Горшок, предназначенный для нагрева.
• Паяльник для пайки и нагрева необходимых деталей, с мощностью в 250 Вт. Использование паяльника с меньшей мощностью, не гарантирует качественное расплавления припоя и нагревание поверхности радиатора.
• Канифоль предназначенная для пайки. Ее можно приобрести во многих хозяйственных магазинах. Выглядит как стеклообразная желтая смола.
• Железные опилки.
• Припой, для того чтобы при пайке соединить заготовки.
• Ступка с пестиком.
• Хлористый литий потребуется для приготовления флюса, является активатором.
• Поваренная соль используется в приготовлении флюса, является активатором.
• Криолит.
• Хлористый калий потребуется в изготовлении флюса, в качестве активатора.
• Сернокислый натрий.

Заправка радиатора кондиционера

При необходимости РК радиатор кондиционера можно заправить самостоятельно. Перед этим следует проверить систему на предмет утечки фреона и устранить обнаруженные неисправности как в радиаторе, так и в трубопроводах.

Виды хладагентов

Ранее автокондиционеры заправлялись фреоном марки R-12. Однако с середины 1992 года R-12 был запрещён по причине негативного влияния на озоновый слой. Поэтому с 1992 года стали использовать фреон R-134а.

Фреон R12 применяется в качестве хладагента лишь в старых автомобилях

Проблема марки фреона актуальна лишь для автомобилей, изготовленных на рубеже 1992/93 годов, так как автопроизводители не сразу стали использовать R-134а. В этом случае следует посмотреть на наклейку с внутренней стороны капота, на которой указан тип хладагента. Кроме этого, фреон R-134а заправляется через штуцер большего диаметра.

Объём заправки

Количество необходимого для СК фреона также указано на наклейке с внутренней стороны капота.

Рекомендуется в радиатор кондиционера заправлять указанное количество фреона

Если такая наклейка отсутствует, необходимую информацию можно получить у дилера или найти в интернете. Отечественные автомобили, как правило, оснащаются кондиционерами с количеством фреона от 750 до 1000 г.

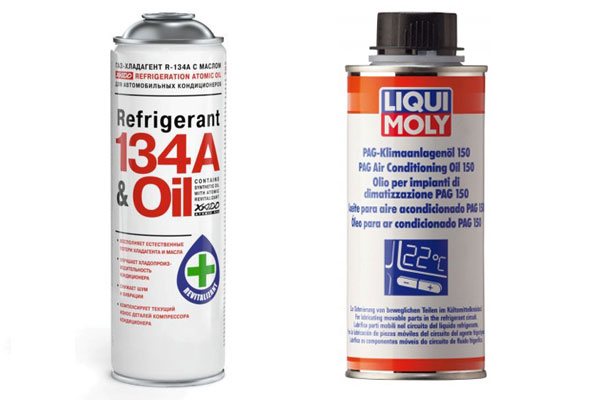

Жидкость для заправки содержит не только фреон, но и специальное масло для смазки рабочих частей компрессора

Оборудование и инструмент для заправки

Перед заправкой необходимо проверить давление в СК. Для этого потребуется:

• метрологическая станция (МС);
• набор шлангов;
• переходник с краном для подключения баллона с фреоном к СК;

  Для соединения баллона с фреоном и кондиционера используется специальный переходник

• фреон (R-12 или R-134а) в специальном баллоне.

Это интересно: Оценка ущерба после ДТП

Для самостоятельной заправки кондиционеров в продаже можно найти уже готовые комплекты.

Для самостоятельной заправки кондиционеров в продаже можно найти уже готовые комплекты

Вооружившись таким комплектом, нужно собрать устройство для заправки. Для этого необходимо:

Откалибровать счётчик давления согласно прилагаемой к комплекту инструкции. Инструкция для калибровки счётчика обычно имеется в комплекте для заправки кондиционера

На калибраторе регулятором выставить температуру окружающей среды (информацию можно получить с бортового компьютера).
Подсоединить переходник к баллону с фреоном (при закручивании переходника защитная пластина в заправочном отверстии баллона будет пробита иглой переходника). Заправочное отверстие баллона с фреоном защищено пластиковой пластиной, которая пробивается при подсоединении переходника

Присоединить к переходнику резиновый шланг

При подключении шлангов важно обеспечить полную герметичность собранной схемы

Противоположный конец шланга вывести к патрубку метрологической станции.
Присоединить к МС второй шланг. С помощью комплекта собирается усройство для заправки кондиционера

Оборудование для заправки кондиционера собрано.

Устройство для заправки подключается к контуру системы кондиционирования

Порядок заправки радиатора кондиционера

Общие принципы заправки радиатора кондиционера одинаковы для всех автомобилей. Для заправки РК необходимо:

1. Очистить щёткой или пылесосом место присоединения патрубка низкого давления СК (попадание в систему грязи с высокой вероятностью приведёт к поломке компрессора).
2. Снять колпачок защиты со штуцера контура низкого давления.

   Перед присоединением шланга необходимо снять колпачок со штуцера контура низкого давления

3. Присоединить к штуцеру резиновый шланг.

   На штуцер контура СК для закачки фреона присоединяется резиновый шланг

4. Запустить двигатель.
5. Зафиксировать подручными средствами педаль газа акселератора на оборотах силового агрегата 1500 об/мин.

   Педаль газа фиксируется с помощью подручных средств

6. Включить режим рециркуляции воздуха на максимум.
7. Открыть перекрывающий контур низкого давления вентиль.
8. Перевернуть баллон с фреоном краном вниз.

   При заправке баллон с фреоном нужно перевернуть

9. Медленно открыть кран.
10. По счётчику отслеживать величину давления — оно должно быть около 285 кПа.

    При заправке давление должно быть около 285 кПа

11. Закрыть кран при достижении температуры воздуха в салоне 5°C — 8°C (воздух в салоне в процессе заправки постепенно охлаждается, холодным станет и шланг заправочного штуцера).

    Заправка кондиционера продолжается до достижения минимальной температуры

Очистка системы кондиционирования

Кондиционер обычно заправляется после зимы, в это же время рекомендуется провести чистку СК. Для этого используют специальную пену, продающуюся в баллончиках.

С помощью пены можно быстро и эффективно очистить систему кондиционирования

Порядок очистки следующий:

1. Снять с патрубка для дренажа гибкий шланг (патрубок находится внизу, за панелью из пластика перед пассажирским сиденьем).
2. Установить на дренажный патрубок шланг от очистителя и протянуть его до упора вверх.
3. Подготовить пустую ёмкость для сбора пены.
4. Запустить двигатель.
5. Включить кондиционер в режиме рециркуляции воздуха.
6. Покинуть автомобиль и дать двигателю поработать около 15 минут. За это время пена должна пройти во все полости не только РК, но и радиатора печки.

Для очистки радиаторов кондиционера и печки их демонтаж не требуется. После проведения работ специалисты рекомендуют заменить салонный фильтр.

Особенности подготовки поверхности для нанесения клеящего состава

Применение клеящего состава на основе эпоксидной смолы требует выполнения ряда условий относительно подготовки поверхности к склеиванию. Прежде всего, это чистота поверхности. Холодная сварка отлично ложится на металлические поверхности и при нахождении в ее составе металлической пудры образует прочное соединение, которое впоследствии образует еще и диффузное соединение. Но для того чтобы пластичная масса равномерно наносилась на поверхность металла необходимо сделать его подготовку.

При подготовке необходимо:

• Убрать следы потеков;
• Снять слой краски до металла;
• Зачистить металл наждачной бумагой;
• Обезжирить покрываемую поверхность.

В списке операций нет операций второстепенных, все они важны для правильного склеивания поверхностей. Правда, на обезжиривании стоит остановиться более детально. При механической обработке точку ремонта батареи в шероховатости металла попадает пыль и другие частицы, например остатки краски. Для того чтобы клей максимально плотно прилегал к металлу место дополнительно обезжиривается, так, чтобы на поверхность была максимально чистой. Эта операция позволит избежать образования на металле жировой пленки, которая после высыхания холодной сварки будет образовывать полость, в которую будет просачиваться вода.

Постоянное гидравлическое давление и температурные колебания довольно быстро расширят площадь полости, и теплоноситель снова начнет просачиваться наружу.

Способы ремонта

Следы утечки хладагента часто можно увидеть, не применяя дополнительных средств вроде специальных составов и технического оснащения. Наличие загрязнений в системе тоже может считаться косвенным признаком. Но чтобы не пропустить, где именно нужен ремонт трубок кондиционера автомобиля, потребуется диагностика с помощью определенного оборудования.

В систему охлаждения закачивается вещество, заметное в ультрафиолетовом свете, а затем магистрали высокого давления просвечиваются. Всюду, где есть трещины или дыры, появится характерный цветной маркер.

Ремонт трубки кондиционера

На основании результатов проверки и намечается дальнейший план ремонтных работ, а также выбирается наиболее подходящий для ситуации способ их проведения. Если нет возможности заменить компонент на полностью новый, прибегают к другим методам восстановления целостности поверхности:

• заделывают с помощью сварочных работ;
• заклеивают эпоксидными смолами;
• запаивают с применением специальных составов.

В зависимости от выбранного способа может потребоваться дополнительное оборудование.

Аргонно-дуговая сварка

На поверхности алюминиевых деталей существует естественный защитный слой — окисная пленка, мешающая заварить трубку кондиционера авто. Поэтому стандартный аппарат тут не подойдет.

Требуется сварка в среде аргона, когда кислород не поступает к шву из-за идущего непрерывным потоком инертного газа. Присадочный материал — прутки — в процессе подается к нужному месту и заполняет дефекты. Работать с аргоновыми аппаратами должны профессионалы высокой квалификации.

Ремонтные составы

Когда нужно провести оперативный ремонт трубки кондиционера автомобиля своими руками, на помощь придут эпоксидные составы. Они позволяют осуществлять «холодную сварку» и устанавливать армирующие бандажи. Недостаток такого способа в недолговечности, но как временная мера этот вариант подойдет. При должном умении можно добиться герметичного и прочного соединения. Заплату формируют из тканевых материалов на базе стекловолокна.

Готовые комплекты

Восстановление трубок кондиционера автомобиля с помощью специального комплекта с резиновым шлангом — простой и быстрый способ вернуть работоспособность системе охлаждения. Но выбранное резиновое изделие должно быть армировано и обладать стойкостью к низким температурам и их колебаниям, маслу и фреону, а также к высокому давлению, иначе такой метод не приведет к успеху.

Шланги GoodYear

Готовые комплекты позволяют заменить испорченные элементы целиком, а не соединять прохудившиеся места. Чтобы не запутаться в том, какие шланги способны выдержать требования к системе охлаждения, ремонт трубки кондиционера автомобиля своими руками стоит проводить с использованием специальных расходников.

Компания GoodYear предлагает наборы, разработанные для этой цели, включающие фитинги и трубочки нужного диаметра, уплотнительные кольца. Для установки нужно обзавестись кримпером — инструментом для обжимания и опрессовки наконечников, припаивать ничего не придется.
