Ремонт коробки передач ВАЗ 2110 своими силами

подбор регулировочного кольца подшипников дифференциала

Подшипники дифференциала должны монтироваться с предварительным натягом 0,25 мм (для контроля 0,15-0,35 мм). Натяг обеспечивается подбором толщины регулировочного кольца 13 (см. рис. 3-7), устанавливаемого в гнезде картера коробки передач под наружным кольцом подшипника дифференциала.

Примечание.Подбор толщины регулировочного кольца проводите при замене одной из следующих деталей: коробки дифференциала, подшипника дифференциала и картеров сцепления или коробки передач. Определите толщину регулировочного кольца приспособлением 67.7824.9517 в следующей последовательности: запрессуйте наружное кольцо роликового конического подшипника 3 вместе с установочным кольцом 4 (рис. 3-24) в картер коробки передач;

Примечание.Установочное кольцо 4 имеет постоянную толщину, равную 1,25 мм. запрессуйте наружное кольцо другого подшипника дифференциала в картер сцепления. При этом следите, чтобы не перепутать наружные кольца подшипников дифференциала; установите дифференциал в картер коробки передач и, закрыв его картером сцепления, затяните не менее трех гаек, равноудаленных друг от друга, крепящих картер коробки к картеру сцепления (момент затяжки 24,5 Нм (2,5 кгсм)). После чего проверните дифференциал для самоустановки подшипников на 2-3 оборота; установите опорную оправку 2 на коробку дифференциала и закрепите при помощи универсальной державки индикатор 1 с удлинителем. Ножку индикатора установите на опорную оправку с предварительным натягом, равным 1 мм, и в этом положении зафиксируйте индикатор, а стрелку его установите на нуль; перемещайте снизу дифференциал и следите за показанием индикатора;

ПРЕДУПРЕЖДЕНИЕПри измерении осевого перемещения дифференциала не проворачивайте его, чтобы не исказить результаты измерения. По формуле S = А + В + С подсчитайте толщину регулировочного кольца подшипников дифференциала, где: S — толщина регулировочного кольца; А — величина осевого перемещения дифференциала; В — величина предварительного натяга подшипников дифференциала; С — толщина установочного кольца (величина постоянная). Пример.

Показание индикатора при перемещении дифференциала равно 1,00 мм. Величина предварительного натяга подшипников дифференциала равна 0,25 мм, толщина установочного кольца — 1,25 мм. S = 1,00+ 0,25+ 1,25 = 2,50 мм. После определения толщины регулировочного кольца, разъедините картера сцепления и коробки передач, снимите дифференциал, выпрессуйте съемником 67.7801.9526 наружное кольцо подшипника из картера коробки и вместо установочного кольца 4 установите подобранное регулировочное кольцо. Запрессуйте оправкой 67.7853.9575 наружное кольцо подшипника дифференциала и установите дифференциал в картер коробки передач и, закрыв его картером сцепления, затяните гайки крепления коробки передач к картеру сцепления. Проверьте динамометром 02.7812.9501 момент сопротивления проворачиванию дифференциала. Для чего пропустите наконечник динамометра через отверстие коробки дифференциала (для вала привода колеса) до обхвата им оси сателлитов. Проверните рукоятку динамометра на несколько оборотов по часовой стрелке и по шкале определите момент сопротивления проворачиванию. Он должен быть: для новых подшипников 147-343 Нсм (15-35 кгс.см), для приработанных подшипников как минимум 30 Нсм (3 кгс.см).

Рис. 3-24. Схема подбора толщины регулировочного кольца подшипников дифференциала: 1 — индикатор; 2 — опорная оправка; 3 — подшипник дифференциала; 4 — установочное кольцо; 5 — оправка

Случилась неприятность, потребовался ремонт КПП ВАЗ 2110. Ремонт агрегата требуется при:

• трудно производить выключение и включение передач.
• самостоятельное выключение передач.
• возникновение шума при переключении передач.
• протечка трансмиссионного масла.

Причины поломки могут быть разные, возможно, не произошла своевременная замена масла или механизм, просто-напросто, исчерпал свой ресурс.

Как производится ремонт КПП ВАЗ 2110? Ремонт КПП ВАЗ 2110 своими руками, видео.

Проверка правильности подбора регулировочной шайбы

1. Раскрутить КПП 2. Извлечь дифференциал. 3. Извлечь из корпуса КПП обойму подшипника дифференциала. 4. Установить регулировочную шайбу. Забить обойму подшипника. 5. По кругу подложить обычную бумагу А4. Толщена бумаги 0,1 тем самым компенсируем герметик который будет использоваться при сборке КПП.

Вырез под ось сателлита

Загибаем под вороток

6. Взять трубку из алюминия. Вырезаем под ось сателлитов вырез. С другой стороны согнуть трубку под квадрат воротка.

7. Вставить в отверстие привода КПП алюминиевую трубу, вырез упереть в ось сателлита. В трубку вставить вороток. У меня был вороток 40 см.

Проверка преднатяга

8. Сделать 3-4 полных оборота и далее зацепить на край воротка весы и потянуть. У меня усилие, при котором вал начинает вращаться, составило 610 грамм.

Усилие в граммах

Открываем книгу на ВАЗ, читаем: «Усилие для новых подшипников 147 – 343 Н*см (15-35 кгс*см), для приработанных подшипников как минимум 30 Н*см (3 кгс*см)».

Необходимо перевести значение в граммы для воротка длинной 40 см. Переводим сантиметры в метры А1 = 15 см = 0,15 м; А2 = 35 см = 0,35 м; B = 40 см = 0,4 м. Для минимального значения: м=A1/В= 0,15/0,4=375 грамм. Для максимального значения М=А2/B=0,35/0.4=875 грамм. где, А – значение момента из книги (кг). В – длина моего воротка (м). М – показания весов (г). Рассчитываем номинальную точку Мном= ((875-375)/2)+375=625 грамм Разница между номинальным значением и полученным Мраз= 625-610=15 грамм, что является очень даже хорошим результатом. Далее собираем КПП на герметик фирмы Petmatex Gear Oil RTV для механических КПП.

Герметик для механических КПП

Все подшипники и шестерни смазываем смазкой SMT2.

Ремонт коробки передач (МКПП) ВАЗ (LADA) 2110 в Москве

Своевременное профессиональное устранение неполадок МКПП Лада 2110 позволит избежать серьезных повреждений агрегата. В нашей компании специальное современное оборудование для компьютерной диагностики состояния коробки передач, которое позволяет определить неисправность еще до снятия агрегата с машины. Благодаря компьютерному определению неполадок и опыту наших механиков, часть неисправностей удается устранить без снятия коробки с машины, а значит уменьшить стоимость ремонта.

Этапы работы с коробкой передач

Обнаружив первые признаки неисправности в МКПП, поспешите в наш автосервис. Чем раньше вы обратитесь к специалисту, тем более низкой будет цена ремонта. Неисправность одного узла агрегата приводит к быстрому износу остальных. Учитывая, что первые признаки неполадок появляются тогда, когда степень повреждения достигает критического уровня, нужно оперативно отогнать машину профессионалам, если вы заметите:

• посторонние звуки при ремонте коробки;
• заедание при переключении передач;
• выскакивание рычага.

Устранение неполадок любой сложности в нашем автосервисе возможно в течение дня, потому что:

• наши специалисты более 10 лет работают с ВАЗ и знают в тонкостях особенности ремонта коробки;
• на складе всегда есть в запасе комплектующие для МКПП этой марки;
• если ремонт будет невозможен или нецелесообразен, мы предложим новый узел из имеющихся в наличии на складе в Москве.
• Обратившись в наш автосервис, вы будете уверены, что заберете исправный автомобиль.

Замена масла МКПП LADA (ВАЗ) 2110

Чтобы не пришлось ремонтировать коробку чаще, чем положено, своевременно проводите техническое обслуживание узла. Менять масло стоит каждый 6000 километров пробега. Специалисты утверждают, что составы проверенных производителей делают работу коробки более легкой и мягкой. Вы можете выбрать предпочитаемый вариант из широкого ассортимента, имеющихся в нашей мастерской. Мы профессионально заменим масло и предложим компьютерную диагностику состояния коробки. Своевременно устраняя даже мелкие дефекты, вы сможете поддерживать агрегат в работоспособном состоянии долгие годы. Звоните нашему менеджеру, и укажите время, когда вам будет удобно подъехать в один из наших автосервисов.

Почему появляется большой расход бензина на ВАЗ-2110: причины повышенного расхода топлива

• Салонный кондиционер, расход которого в черте города составляет 10÷20 % от общего потребления.
• Частое переключение скоростей.
• Низкое давление в покрышках (негативно отражается на управлении машиной), широкопрофильные шины, спойлеры, включенные фары ближнего света, наружный багажник, салонная аудиосистема.

Отталкиваясь от индивидуальности каждого автомобиля, напряжение не должно превышать 1,03 В. В противном случае, датчик заменяется. ВАЗ-2110 объемом 1,6 литра, оборотами, например, 2000 требует, порядка 25 кг воздуха. Стало быть, с повышением этого значения увеличивается расход бензина. Отсюда приоритет диагностики ДМРВ.

Как отремонтировать КПП на ВАЗ 2110

Регулировка не всегда позволяет добиться необходимого эффекта. Поэтому автомобилисту понадобится провести ремонтные работы. Практика показывает, что ремонт коробки передач ВАЗ 2110 заключается в демонтаже и переборке коробки передач. Сейчас я подробно расскажу вам как это сделать.

Как снять/ демонтаж коробки ВАЗ 2110

Как снять коробку? Перед разборкой КПП, ее необходимо очистить

Важно чтобы вода не попала внутрь коробки

Основные этапы:

1. Отключается питание с аккумулятора.
2. Отсоединяется колодка от датчика скорости.
3. Сливается трансмиссионная жидкость.
4. Снимаются болты, фиксирующие реактивную тягу.
5. Необходимо вывести шарниры равных угловых скоростей из штатного места.
6. Имеющиеся болты шаровой опоры ослабляются.
7. При помощи инструмента выкручиваются гайки, держащие крышку сцепления к картеру коробки.
8. Отсоединяются болты крепления КПП к мотору.
9. Силовую установку необходимо приподнять (стоит воспользоваться домкратом).
10. Демонтажу подлежат подушки двигателя.
11. Чтобы подцепить КПП, можно воспользоваться отверткой.
12. Скоростная коробка сдвигается с направляющих. Первичный вал должен выйти из сцепления.

Как правильно разобрать коробку передач ВАЗ 2110

1. Очищаем от грязи и промываем коробку передач снаружи (не допускайте попадания воды в картер).
2. Ключом “на 17” отворачиваем болт крепления кронштейна подвески силового агрегата.
3. Головкой “на 13” отворачиваем шесть гаек крепления задней крышки картера.

4. Снимаем кронштейн.

5. Постукивая медным молотком (или обычным через оправку из мягкого металла) по приливам крышки, и снимаем ее вместе с уплотнительной прокладкой со шпилек.
6. Вдавив до упора шток выбора передач, включаем третью передачу или, втянув шток до упора, включаем четвертую.
7. Накидным ключом “на 10” отворачиваем болт крепления вилки пятой передачи.
8. Через выколотку из мягкого металла наносим удар по вилке вниз, включая пятую передачу ВАЗ 2110
9. Бородком выправляем вмятины гаек первичного и вторичного валов
10. Головкой “на 32” с мощным воротком отворачиваем гайки валов.
11. Поддев отверткой вилку включения пятой передачи, снимаем узел пятой передачи. Вынимаем вилку включения пятой передачи.
12. Снимаем скользящую муфту синхронизатора со ступицей. Снимаем блокирующее кольцо синхронизатора. Вынимаем упорную пластину.
13. Сдвигаем ступицу внутри скользящей муфты Синхронизатора и вынимаем ступицу, пружины, фиксаторы и сухари синхронизатора пятой передачи.
14. Медным молотком наносим удар в торец первичного вала. В образовавшийся зазор между упорной пластиной и ведущей шестерней пятой передачи вставляем две отвертки. Поддевая отвертками шестерню, спрессовываем ее
15. Головкой “на 13” отворачиваем три пробки фиксаторов штоков переключения передач. Вынимаем из гнезд пружины и шарики фиксаторов.
16. Ударной крестообразной отверткой отворачиваем четыре винта крепления упорной пластины. На винтах имеются специальные стопорные шайбы.
17. Снимаем упорную пластину. Двумя отвертками поддеваем упорную шайбу втулки ведомой шестерни пятой передачи. В образовавшийся зазор между торцом заднего подшипника и упорной шайбой вводим лапы съемника и спрессовываем втулку шестерни и упорную шайбу.

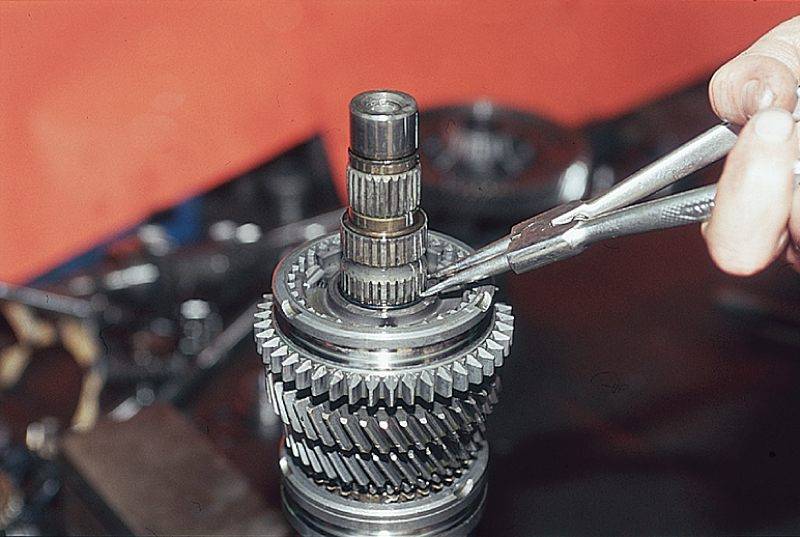

18. Двумя отвертками разводим стопорное кольцо на первичном валу и снимаем его. Таким же образом снимаем стопорное кольцо со вторичного вала
19. Вставляем в гнездо фиксатора отвертку и, приложив к ней магнит, извлекаем шарик.
20. Головкой “на 13” отворачиваем тринадцать гаек и один болт крепления картера коробки передач к картеру сцепления.
21. Вставив в паз на стыке привалочных плоскостей картеров отвертку, аккуратно приподнимаем картер коробки и снимаем его.
22. Накидным ключом “на 10” отворачиваем болт крепления вилки включения I-II передач к штоку. Приподнимаем шток вверх и выводим вилку из зацепления. Накидным ключом “на 10” отворачиваем болт крепления вилки включения III-IV передач к штоку. Отверткой выводим шток из механизма выбора передач.
23. Поднимаем шток вверх и выводим вилку из проточки скользящей муфты синхронизатора.
24. Поворачивая шток включения V передачи, выводим его из механизма выбора передач. Вынимаем ось промежуточной шестерни заднего хода.
25. Вынимаем промежуточную шестерню заднего хода. Вынимаем одновременно первичный и вторичный валы из роликовых подшипников картера сцепления.
26. Вынимаем дифференциал в сборе.

    Процесс ремонта коробки передач ВАЗ 2110

27. Головкой “на 10” отворачиваем три болта крепления механизма выбора передач и снимаем его.
28. Головкой “на 10” отворачиваем установочный болт рычага выбора передач. Снимаем рычаг выбора передач со штока.
29. Поддев отверткой, снимаем защитный чехол штока со втулки. Вынимаем шток выбора передач.

Частые проблемы КПП

Давайте рассмотрим проблемы, которые чаще всего возникают:

Проблема касается первой скорости передач. Включается очень тяжело, при переключении передач исходит посторонний звук, скорость вылетает во время движения.

Причины могут быть следующие:

• Синхронизатор мог выйти из строя.
• Лопнула пружина фиксатора или на ней имеется дефект.
• Скорости могут переключаться самостоятельно из-за ослабления рычага.
• Проблема в штоке или вилке. Нужно их заменить.

Следующая проблема касается второй передачи. Чаще всего автолюбители сталкиваются с тем, что вторая скорость выскакивает или возникают сложности при её включении.

За этим могут крыться следующие причины:

• Зубцы шестерёнки поизносились, вследствие чего они плохо цепляются за муфту переключения передач. В этом случае провести ремонт КПП ВАЗ 2110 нужно обязательно. В дальнейшем это может послужить вылетом передачи.
• Если вылетание передачи происходит исключительно при езде на кочках, то тогда с уверенностью можно сказать, что причина этому неполадки со сцеплением.

Очень часто, для того чтоб устранить проблему со второй скоростью, нужно всего-навсего поменять фиксирующую пружинку. Если после замены пружины, скорость продолжает вылетать, то тогда нужно снимать КПП и делать капитальный ремонт.

Возникновение посторонних шумов в коробке переключения передач может быть из-за подшипников, которые вышли из строя. Для того чтоб это выяснить, нужно проверить люфт у роликовых подшипников, которые установлены в картере сцепления, подшипники качения, находящиеся на первичном и вторичном валу.

Очень тщательно нужно проверить вилки и штоки передач. Эти детали имеют свойство очень быстро приходить в негодность. Если есть какие-то явные признаки износа данных механизмов, то нужно незамедлительно их менять на новые. Купить данные детали можно в автомагазинах.

Если у автолюбителя есть немного опыта в проведение ремонта КПП ВАЗ 2110, то он смело может самостоятельно производить ремонтные работы коробки переключения передач. Из данной статьи понятно, что сделать это не так уж и трудно. Даже автовладелец, не имея достаточного опыта и навыков, может справиться с данной проблемой. Но если всё-таки человек далёк от этого, и совсем не представляет что и как делать, в этом случае обратиться к специалисту за помощью будет правильным решением. Конечно, при обращении к специалистам за помощью, будет стоить автовладельцу определённых денег. Но лучше уж так, заплатить деньги и получить быстрый и качественный ремонт коробки переключения передач.

Как проверить сцепление?

Указать на неисправность сцепления, а не коробки может помочь двигатель авто

Если при заглушенном моторе все скорости включаются легко, никаких проблем не возникает, а при заведенном моторе плохо включается первая и задняя передача, или вовсе ее невозможно включить – следует обратить внимание на сцепление

Причиной того, что сцепление «ведет», зачастую является неправильная его регулировка.

Выжимной подшипник находится слишком далеко от выжимной диафрагмы или кулачков. При выжиме педали этот подшипник не способен полностью отжать ведущий диск от ведомого, и крутящий момент продолжает передаваться. Повлиять на работу сцепления может и значительный его износ, из-за которого оно и начало «вести».

Устройство коробки передач ВАЗ 2110

На автомашины Волжского автозавода 10-й серии устанавливают механическую пятиступенчатую КПП. Она двухвальная, имеет пять передач для движения вперёд и одну реверсивную для заднего хода. Главная передача, дифференциал и сама коробка объединены в одном картере. При соединении картера с крышкой возможно уплотнение прокладкой или герметиком, устойчивым к воздействию бензина и масла.

Двухвальная система представлена первичным и вторичным валами. Первый представляет собой блок ведущих шестерён, на втором расположены ведомые шестерни, обеспечивающие движение вперёд. Две группы шестерён находятся в постоянном зацеплении. Детали вторичного вала можно демонтировать для замены или ремонта.

Вторичный вал изготовлен пустым внутри для облегчения веса конструкции. В местах расположения шестерён расположены круговые проточки, обеспечивающие поступление смазки на поверхность вала во время его работы. Вращение зубчатого колеса пятой передачи осуществляется через втулку. Шлицы вала служат для установки ступиц синхронизаторов. Сами валы установлены в корпусе коробки на подшипниках — пара роликовых с одной стороны и пара шариковых — с другой.

В дифференциале использованы два сателлита. Преднатяжение подшипников в нём можно регулировать, меняя специальное кольцо с толстого на более или менее тонкое. Найти это кольцо можно под наружной крышкой дифференциального подшипника. Датчик скорости подключается к пластиковой шестерёнке, размещённой на картере коробки скоростей, а та, в свою очередь, приводится в движение ведущей шестерней на корпусе дифференциала.

Устройство КПП ВАЗ 2110: 1- подшипник выключения сцепления; 2 — направляющая втулка муфты подшипника выключения сцепления; 3 — ведущая шестерня главной передачи; 4 — роликовый подшипник вторичного вала; 5 — маслосборник; 6 — ось сателлитов; 7 — ведущая шестерня привода спидометра; 8 — шестерня полуоси; 9 — коробка дифференциала; 10 — сателлит; 11 — картер сцепления; 12 — ведомая шестерня главной передачи; 13 — регулировочное кольцо; 14 — роликовый конический подшипник дифференциала; 15 — сальник полуоси; 16 — ведомая шестерня I передачи вторичного вала; 17 — синхронизатор I и II передачи; 18 — ведомая шестерня II передачи вторичного вала; 19 — ведомая шестерня III передачи вторичного вала; 20 — синхронизатор III и IV передачи; 21 — ведомая шестерня IV передачи вторичного вала; 22 — шариковый подшипник вторичного вала; 23 — ведомая шестерня V передачи вторичного вала; 24 — синхронизатор V передачи; 25 — вторичный вал; 26 — задняя крышка картера коробки передач; 27 — ведущая шестерня V передачи; 28 — шариковый подшипник первичного вала; 29 — первичный вал; 30 — картер коробки передач; 31 — роликовый подшипник первичного вала; 32 — сальник первичного вала; 33 — сапун

При езде по тряской дороге двигатель испытывает колебания, которые при изношенности или просадке резиновых демпферов могут привести к смещению валов КПП. Это может приводить к непредсказуемому выключению передачи, когда шестерни двух валов выходят из зацепления. Для компенсации таких колебаний в соединении опоры рукояти переключения передач и картера коробки предусмотрена реактивная тяга. Она снабжена резиновой прокладкой для гашения вибрации от двигателя, которая заставляет дрожать рычаг переключения скоростей.

Узнать, сколько масла в коробке передач, можно, проверив измерительный щуп. Согласно заводским стандартам КПП вмещает в себя 3,5 л. При падении уровня масла необходимо его долить, в противном случае ускоренный износ зубчатых колёс может привести к поломке. Технический регламент предписывает дежурную замену масла каждые 90 тыс. км пробега.

Как снять и установить МКПП

Процедуру снятия коробки передач нужно производить, загнав авто на эстакаду или в гараж со смотровой ямой. Чем шире и просторней в яме, тем легче будет производить работу. Обеспечьте хорошее освещение днища автомобиля, ведь вся работа будет происходить в полутьме.

Коробка скоростей в «десятке» весит около 30 кг при условии, что масло слито. Вес кажется не очень большим, но учтите, что нужно будет держать КПП и откручивать гайки. Вариантов два: работать с помощником или соорудить приспособление, в которое можно будет упереть коробку при снятии и после перехватить её двумя руками для извлечения.

Перечень инструментов, необходимых для демонтажа:

• Набор гаечных ключей;
• Набор торцевых головок с удлинителем;
• Плоская и фигурная отвёртки;
• Пассатижи;
• Монтировка;
• Домкрат;
• Чистая сухая ткань для обтирки.

Далее работы производятся в следующем порядке:

1. Снимаем пластиковую защиту двигателя, открутив болты торцевым ключом. Щиток, закрывающий моторный отсек, также убираем.
2. Сливаем масло из коробки. Для этого подойдёт любая ёмкость, например, пластиковая 5-литровая бутыль с обрезанным горлышком. Откручиваем пробку, ждём, пока всё стечёт, потом протираем пробку и сливную горловину и закручиваем отверстие.
3. Обесточиваем автомобиль, сняв клемму с аккумулятора
4. Снимаем воздушный фильтр вместе с дроссельной заслонкой. Датчик воздушного потока и шланги вентиляции картера тоже вынимаем.
5. Убираем стартер. Для этого с него нужно снять все резиновые колпачки с большого болта с плюсом от аккумулятора и малого болта втягивающего реле, отсоединить все клеммы, а потом открутить болты, крепящие стартер к корпусу двигателя.
6. Вынимаем тросик сцепления, высвобождая его из вилки и ослабляя внешнюю гайку.
7. Отсоединяем от коробки проводку — это датчик указателя скорости и фонари включения задней передачи.
8. Убрать реактивную тягу можно, отвинтив две гайки, удерживающие скобу на буфере.
9. Отсоединить от шарнира тягу привода переключения передач
10. Далее нужно отвинтить болты на крышке картера сцепления и убрать крышку в сторону.
11. Задача следующего этапа — снять приводы правого и левого переднего колеса. В отверстие одного из приводов можно вставить заглушку, чтобы не перепутать их при сборке. Левый привод снимаем полностью, правый отводим в сторону, чтобы не мешал. Болты, которыми крепится шаровая опора, должны быть ослаблены.
12. Потом снимаем нижнюю крышку картера и откручиваем нижний болт, которым КПП крепится к мотору.
13. После этого двигатель нужно приподнять, чтобы освободить коробку для снятия. Можно перекинуть трос с крюком через потолочную балку. Подручный вариант — использовать в качестве упора прочную доску.
14. Следующий шаг — снятие задней опоры силового агрегата. Сначала нужно выкрутить болт, прижимающий двигатель к левой бортовой опоре, потом вывинтить болты, крепящие заднюю опору к кузову и КПП. Придерживайте головки болтов вторым ключом, иначе они будут проворачиваться. После этого можно снять саму опору.
15. Коробку необходимо снять с направляющих держа её на весу. Для обретения хорошего страгивающего усилия можно вставить плоскую отвёртку между блоком цилиндров и картером сцепления. Шестерни первичного вала должны выйти из зацепления. Если этого не произошло, слегка пошатайте двигатель, отжимая его доской-упором.
16. Будьте внимательны! Тяжелый корпус коробки не должен ни на что опираться. Максимально отведя её назад, наклоните узел передним краем вперёд и вытащите из-под машины.

После снятия коробки её следует разобрать, чтобы осуществить визуальный осмотр валов и шестерён. При необходимости изношенные части заменить новыми

Во время сборки коробки особое внимание уделите герметизации картера и замене сальников

Обратная установка коробки осуществляется в обратном порядке. Если вы впервые осуществляете подобную процедуру, фотографируйте каждый шаг, расположение деталей и крепёжных элементов. Это поможет восстановить последовательность действий.

Видео: демонтаж КПП на Лада 2110

После ремонта коробки некоторое время нужно обкатать новые шестерни, особенно если вы меняли их поблочно, группами. На время обкатки воздержитесь от агрессивного стиля езды. Переключая скорость на более высокую, выдерживайте паузу в одну-две секунды, а при понижении передачи, наоборот, включайте новую сразу же. Всегда следите за уровнем масла — если он падает, не поленитесь залезть под машину и осмотреть, нет ли течи в стыке крышки и картера. Обращайтесь с автомобилем аккуратно, и срок службы КПП возрастёт.

Устройство коробки

Для того чтобы вникнуть в суть дальнейших манипуляций, потребуется ознакомиться со строением и функциями коробки переключения передач, укомплектованной в отечественную марку авто ВАЗ 2110.

Коробка передач: 1 — задняя крышка картера коробки передач; 2, 44 — гайки; 3 — ведущая шестерня пятой передачи; 4 — упорная пластина; 5, 40 — стопорные кольца подшипников; 6 — шариковый подшипник первичного вала; 7 — ведущая шестерня четвертой передачи; 8 — картер коробки передач; 9 — первичный вал; 10 — ведущая шестерня третьей передачи; 11 — ведущая шестерня второй передачи; 12 — шестерня заднего хода; 13 — ведущая шестерня первой передачи; 14 — роликовый подшипник; 15 — сапун; 16 — сальники первичного вала; 17 — картер сцепления; 18 — роликовый подшипник вторичного вала; 19 — маслосборник; 20 — ведущая шестерня главной передачи; 21 — пластмассовая ведущая шестерня привода датчика скорости; 22, 32 — сальник привода; 23, 30 — роликовый конический подшипник дифференциала; 24 — привод датчика скорости; 25 — коробка дифференциала; 26 — сателлит дифференциала; 27 — ось сателлитов; 28 — полуосевая шестерня; 29 — ведомая шестерня главной передачи; 31 — регулировочное кольцо; 33 — ведомая шестерня первой передачи; 34 — синхронизатор первой и второй передач; 35 — ведомая шестерня второй передачи; 36 — ведомая шестерня третьей передачи; 37 — синхронизатор третьей и четвертой передач; 38 — ведомая шестерня четвертой передачи; 39 — шариковый подшипник вторичного вала; 41 — втулка; 42 — ведомая шестерня пятой передачи; 43 — синхронизатор пятой передачи.

Принцип действия КПП:

• Стабильную деятельность переключения передач обеспечивает первичный вал, состоящий из блока шестерней. Эти детали всегда сцеплены с ведущими шестерёнками 1-5 передач.
• Управляющая шестерня главной передачи встроена во второй вал. Размещенные на нем синхронизаторы ответственны за движение вперед ведомых зубчаток. Рядом соседствуют подшипник и маслосборник.
• Управляемое зубчатое колесо главной передачи прикрепляется к двухсателлитному дифференциалу десятки посредством фланца коробки.
• Привод оснащен механизмами для выбора передач и их переключения, тягами, штоком выбора, шаровыми опорами и ручкой для переключения.
• Вылет скорости предотвращает реактивная тяга, концы которой крепятся к двигателю и опоре.
