Перед тем, как сделать выбор, нужно изучить характеристики и область использования возможных вариантов, просмотреть фото и видео. Основные критерии выбора мотобуксировщика:

• мотор. От того, каким силовым агрегатом оснащена техника, зависит уровень ее грузоподъемности;
• скорость передвижения. В среднем, этот показатель колеблется от 25 до 50 км/час;
• максимальная дальность передвижения. Этот показатель зависит от расходования горючего в течение часа или из расчета на 100 км пути. Конкретное значение показателя прописано в технических характеристиках и инструкции пользователя;
• грузоподъемность. Большая часть моделей оснащена багажником для канистры с горючим и набора необходимых инструментов. Кроме того, к мотособаке, как и к настоящей собачьей упряжке, прикрепляют сани-волокуши. Основная часть груза приходится именно на них. Грузоподъемность, как правило, варьируется между 150 и 500 кг;
• трансмиссия (автоматизированная или вариатор);
• емкость бака для топлива. Ее подбирают таким образом, чтобы горючего было достаточно на 2,0-2,5 часа;
• разновидность привода (передний или задний);
• гусеницы. Выбор зависит от типа поверхности, по которой предстоит передвигаться.

Надеемся, что знания, полученные из обзора, помогут вам правильно определиться с выбором мотобукса.

Обслуживание мотобуксировщика | Не город TV

113

3

00:10:57

29.08.2022

Всем привет, пока стоят теплые деньки решил заняться обслуживанием мотобуксировщика. Всем приятного просмотра.

Не город TV про начинающего охотника и рыбака. Канал про мои начинания в охоте и рыбалке.
Рыбалка в протоках старой Оби и русле, на окуня, щуку, судака, леща, сазана и многих других разновидностей рыб обитающих в данных водоемах Сибири.
Охота на утку, сибирскую косулю, барсука, бобра и тд.
Ночевки в палатке под открытым небом, приготовление еды на природе.
–
Telegram: ????
Здесь буду выкладывать фото с мест рыбалки. Присоединяйтесь!
На развитие канала, кто сколько может, за ранее благодарен:
Номер карты сбербанка: \\\\ 2202 2004 7556 7457 ////
Donationalerts ️ ???? ️

Все мои видео развлекательного характера и являются постановочными.
Не забывайте подписаться и нажимать на колокольчик на канал “Не город TV” тем самым вы поможете в развитии канала! За ранее благодарен!

Что такое мотобуксировщик – описание и назначение

Под мотособакой понимают мини-снегоход (мини-снегоболотоход) с двигателем. Данное транспортное средство представляет собой сцепку из гусеничного буксировщика с санями либо санями-волокушами. Водитель мотособаки садится в сани, туда же кладут любой груз. У некоторых моделей «собаки» есть специальная грузовая площадка на тягаче. Мощность двигателя обычно составляет от 6 л. с. до 13 л. с., скорость равна 30-40 км/час. Тормоз у мотособаки отсутствует, о чем всегда надо помнить водителю.

Мотобуксировщики популярны среди рыбаков, охотников. Также их можно применять в сельском и лесном хозяйстве для перевозки небольших грузов. В отличие от колесной техники, лыжи на санях мотособаки позволяют передвигаться даже по рыхлому снегу, зимнему бездорожью, чем транспортное средство напоминает снегоход. Разница лишь в расположении водителя: они сидит вне платформы с мотором, что уменьшает вес мотособаки, увеличивает проходимость. Также плюсами в сравнении со снегоходом являются простота конструкции, более низкая цена.

На мотособаках можно передвигаться по замерзшей поверхности водоема – озера, реки. Они идеальны для любителей подледной ловли и были разработаны специально для них. Машину легко перевезти в автомобиле, используя чехол, выгрузить на берегу, после применять по назначению. На мотособаке возможно перевозить грузы по пересеченной местности, изобилующей спусками, подъемами. Используют технику для поездок летом, весной, осенью по болотистым полянам, лесным дорожкам.

Почему стоит изготовить мотособаку – причины

И покупная техника, и самоделка отличаются неприхотливостью, компактностью, не требуют много места для перевозки, хранения. Но некоторые охотники предпочитают делать мотособаки самостоятельно, из подручных средств. Основная причина – экономичность: самодельный вариант обойдется на порядок дешевле. Не более стоимости самого простого буксировщика из Китая можно соорудить также надежный, прочный буксировщик-толкач.

У многих моделей мотособак, особенно китайской сборки, есть масса недочетов в конструкции. Например, гусеница может часто забиваться снегом, что связано с промахами разработчиков. Прочие возможные проблемы – вставание мотособаки на дыбы, зарывание в слишком глубоком снегу, забрасывание снега в сани. Всех этих неприятностей можно избежать, если делать транспортное средство самому.

При переднем расположении мотора мотособаки, которое практически всегда планируется в самодельных моделях, работа машины будет намного эффективнее. Вот очевидные плюсы:

• экономия топлива и общее удешевление конструкции;
• более высокая скорость движения;
• возможность сделать дополнительные отсеки для снастей.

Этапы сборки

Работу по созданию своими руками самодельной мотособаки разделим на 4 основных этапа. Первый и последний этапы поменять местами нельзя. 2-й и 3-й этапы можно осуществлять параллельно.

1-й этап. Планирование

Для начала стоит представить, с какими характеристиками и внешним видом должна получиться ваша мотособака. Используя готовые схемы и чертежи, корректируя их под себя, составьте список планируемых материалов. Этот этап поможет избежать ошибок и ускорит создание машины. Порядок действий и предложенные материалы могут варьироваться. Следует оценить наличие инструмента и места для работы. Закупить недостающее. На момент начала сборки все материалы и инструменты должны быть в наличии и под рукой. При наличии помощника за 3-4 дня у вас будет готовая собственная мотособака.

2-й этап. Каркас

1. Собирается основа, скелет машины. Он держит все элементы и испытывает нагрузку и постоянные вибрации. Он не должен прогнуться, швы сварки должны быть надежны. От этого будет зависеть, насколько безопасна ваша собранная своими руками мотособака. Схема и чертежи вашей машины не обязательно должны быть точными. При наличии всех элементов длина, ширина каркаса, места сварки креплений могут подгоняться на месте.
2. Из труб варится модуль для мотособаки своими руками с помощью сварки. Прямоугольник из профиля 20 х 40 мм. Стойки крепления руля делаются из такого же профиля, но с большей толщиной стенки. Стоит учитывать, что мотособака будет испытывать постоянные вибрации, поэтому модуль либо варим изначально из более прочных труб, либо усиливаем конструкцию в последующем. Для руля используется профильная труба 20 х 20 мм и круглая труба примерно такого же диаметра. То место, где руль крепится к раме, необходимо усилить. На это место идет постоянное давление плюс вибрация. Следует также усилить жесткость рамы, например, приварив поперечные перекладины из профиля 20 х 40 мм или другого. Также рекомендуется внутрь трубы вставлять трубу меньшего диаметра. Привариваем пластины крепления ведущего вала к раме. Делаем крепление двигателя из уголка 40 х 40 мм или иного размера. Отрезаем 6-8 кусков и привариваем их в переднюю часть рамы. Привариваем крепления подвески мотобуксировщика.
3. Варим защитный каркас двигателя необходимой формы и привариваем его к раме. Привариваем отрезки, соединяющие каркас со стойками крепления руля. Зачищаем неровные края.
4. Чтобы избежать коррозии металла, сваренную раму окрашиваем. После полного высыхания краски обшиваем стальным (алюминиевым) листом с помощью заклепок.
5. Высверливаем отверстия для болтов, чтобы закрепить двигатель.

3-й этап. Сборка ходовой части

1. Кладем гусеницу, внутрь нее вставляем ведущий вал с насаженными корпусными подшипниками, потом вставляем балансир (задний вал). Сверху ставим раму. Раму закрепляем с помощью болтов и гаек. Сразу используйте контргайки. Ставим натяжители гусениц. Существуют различные натяжители гусениц, есть возможность выбрать наиболее подходящие, исходя из вашей конструкции.
2. Между валами для опоры гусеницы ставим катки (катковые тележки) или склизы. Используются также комбинированные варианты. Склизы можно поставить заводские из пластика. Можно сделать деревянные из прочной древесины. Закрепляем их.
3. Закрепляем брызговик, фаркоп, натягиваем гусеницу.

Посмотрите ниже схемы и чертежи мотособаки. Своими руками собирается эта техника, но при этом такой вариант очень практичный и надежный. Очень интересно здесь использование катков в ходовой части. Это повышает цену производства, но приравнивает вашу мотособаку к снегоходу по проходимости.

4-й этап. Завершение сборки

1. Закрепляем двигатель четырьмя болтами.
2. Устанавливаем звезды, цепь, натяжитель цепи (им может быть башмак цепи ГРМ).
3. Ставим руль с рычагом газа и кнопкой выключения мотора.
4. Подключаем все элементы. Прикручиваем защиту двигателя. Готово.

Как выбрать?

Первое, на что стоит обратить внимание при выборе мотобуксировщика и комплектующих для него, — это габариты. Компактные модели можно поместить в автомобиль, а стандартного размера агрегаты перемещают в прицепе. Гусянка и ее проходимость

Гусянка и ее проходимость

Учитывая размеры, не стоит забывать и том, что чем больше гусеничный транспортер мотобуксировщика, тем лучше.

Двигатель и его мощность. Чем больше человек будут перемещаться на мотособаке, тем больше лошадиных сил должно быть у движка. Стоит помнить о том, что у китайских производителей на самом деле «лошади» не такие мощные, как у тех же американцев. То есть американский двигатель 13 л. с. будет работать производительнее, чем китайский 15 л. с.

Качество изготовления. Нужно сразу внимательно осматривать точность и ровность швов, равномерность покрытия деталей.

Привод- передний или задний. С задним приводом управление груженым мотобуксировщиком проще, так как центр тяжести расположен возле руля, но пустой агрегат будет вставать на дыбы или зарываться в снег вместо движения. У переднеприводных контакт гусянки с поверхностью лучше и маневренность не зависит от нагрузки.

Вариатор или редуктор, а также тип подвески.

Удобство регулировки систем. Любой мотобуксировщик требует периодической проверки узлов конструкции, немаловажный критерий — это простота и удобство этих операций

При выборе стоит обращать внимание на кожух – он может быть пластиковым и без проблем сниматься или из специального материала, с застегивающимися клапанами

Аксессуары. Здесь можно обойтись без ограничений, по принципу «чем больше, тем лучше» благодаря всевозможным модулям, прокладчикам лыжни, колесным тележкам. Мотобуксировщик станет незаменимым помощником с множеством опций для любого времени года.

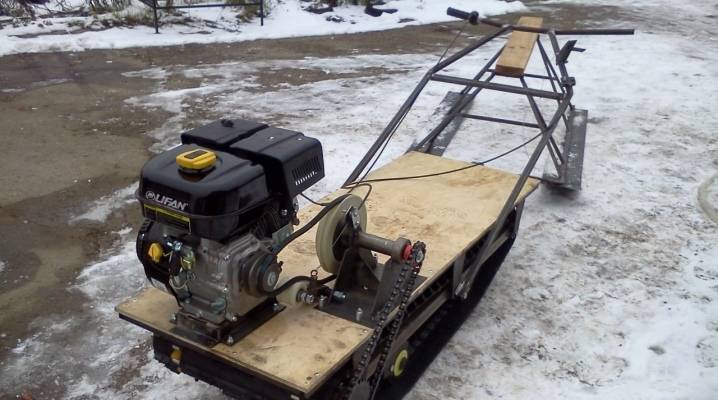

Как сделать мотособаку своими руками?

Многие любители самодельных конструкций успели приложить руки к созданию мотобуксировщиков. Дело это не простое, требующее хороших конструкторских и слесарных навыков.

Самодельную мотособаку, собранную на основе маломощного двигателя от бензопилы или мопеда нельзя считать серьезным механизмом. Это скорее забавная игрушка, а не надежный помощник на охоте или рыбалке.

Основные узлы будущего буксировщика – двигатель, вариатор, цепь, ведущую звездочку, катки и гусеницу лучше купить готовыми, сосредоточив основные усилия над изготовлением прочной рамы и качественным монтажом приобретенных агрегатов.

Самодельная рама — вид сверху

Сварив по чертежам раму, к ней крепят опоры для гусеницы, валы с катками и ставят гусеницу.

Следующий этап – монтаж платформы из толстой фанеры или стального листа и крепление на ней двигателя, вариатора и приводной цепи.

Сделать мотособаку своими руками без ограждения грузовой платформы – значит каждый раз тратить время на фиксацию поклажи с помощью веревок или упругих строп. Решетку ограждения сваривают из мелкого трубчатого профиля сечением 20х20 мм.

Далее наступает черед сборки системы управления. Ее основой служит стальная рамка с ручками, шарнирно прикрепленная к раме. К ручкам подводят и крепят тросики газа и тормоза.

Видео по теме:

Как сделать самодельный снегоход из мотоблока на гусеницах

Четыре колеса устанавливаются внутри гусеницы. Когда происходит движение они катятся по транспортерной ленте, с закрепленными грунтозацепами. Привод гусеницы осуществляется цепью от мотора, специальными ведущими звездочками, через ведомый вал. Они сняты с «Бурана».

Двигатель взят от обычного мотоблока, мощность которого 6 л.с. Быстро на нем не разгонишься. Мягкая подвеска лыжи и гусеницы была убрана, потому что снегоход предназначается для езды по рыхлому снегу. Этим конструкция была упрощена и снижена масса снегохода.

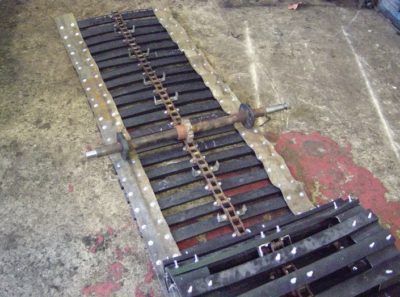

Изготовление гусениц для снегохода

Рассмотрим процесс изготовления гусеницы. Пластмассовая водопроводная труба 40 мм, нарезается длинной 470 мм. Из них будут сделаны заготовки для грунтозацепов. После чего каждая из них распиливается вдоль на равные части циркулярной пилой.

Грунтозацепы крепятся мебельными болтами к транспортерной ленте

Когда изготавливается гусеница, крайне важно сохранять между грунтозацепами одинаковое расстояние. В ином случае будет происходить «набегание» на зубцы ведущей звездочки, в результате чего гусеница будет проскакивать и сползет с катков. Чтобы просверлить в транспортерной ленте отверстия для крепежных болтов, был сделан кондуктор

Для сверления отверстий было использовано сверло по дереву, имеющее специальную заточку

Чтобы просверлить в транспортерной ленте отверстия для крепежных болтов, был сделан кондуктор. Для сверления отверстий было использовано сверло по дереву, имеющее специальную заточку.

Этот кондуктор позволяет сверлить одновременно шесть отверстий в транспортерной ленте, чтобы прикрепить три грунтозацепа гусеницы. Также были приобретены ведущие звездочки (2 шт), надувное резиновое колесо (4 шт), закрытые подшипники №205 (2 шт).

Токарь изготовил опору для подшипников и ведущий вал гусеницы. Рама снегохода изготовлена самостоятельно. Для этого использованы квадратные трубы 25х25 мм. Шарнирные оси поворота руля и лыж находятся в одной плоскости и на одной линии, поэтому была использована неразрезная рулевая тяга без шаровых наконечников.

Довольно легко делаются втулки поворота лыж. На переднюю поперечную балку рамы вваривается водопроводная муфта, внутренняя резьба которой 3/4 дюйма. Туда вворачиваются патрубки с наружной резьбой. К ним приварил сошки стойки лыж и рулевой тяги. На лыжи устанавливаются уголки, которые служат креплением к поворотной стойке снегохода. Снизу делается металлический подрез, чтобы лучше управлять снегоходом во время движения по укатанному снегу или насту.

Натяжение цепи регулируется смещением двигателя

Управление снегоходом происходит довольно просто. Для увеличения оборотов двигателя используется ручка газа, которая расположена на руле. Это включает автоматическое центробежное сцепление, в результате чего снегоход начинает двигаться. Поскольку мощность двигателя невелика, то скорость снегохода составляет 10-15 км/ч. Поэтому тормоза не предусмотрены. Чтобы остановиться необходимо сбросить обороты двигателя.

Гусеницы изготавливаются любой ширины. Выбирайте то, что удобнее сделать: узкую, но длинную гусеницу, или широкую, но короткую

Важно помнить, что большая гусеница будет больше нагружать двигатель и усложнит управление снегоходом. Если гусеницу сделать маленькую, то машина может провалиться в глубоком снегу. Вес снегохода со всеми частями получился 76 кг

В него вошли: руль и двигатель (25 кг), лыжи (5 кг), колеса с осями (9 кг), ведущий вал (7 кг), гусеница (9 кг), сиденье со стойками (6 кг)

Вес снегохода со всеми частями получился 76 кг. В него вошли: руль и двигатель (25 кг), лыжи (5 кг), колеса с осями (9 кг), ведущий вал (7 кг), гусеница (9 кг), сиденье со стойками (6 кг).

Можно уменьшить вес некоторых деталей. Для такого размера снегохода с гусеницей весовой показатель вполне удовлетворительный.

Список источников

• ribalka.guru
• vsesvoimirykami.ru
• kaksdelat.guru
• SpecMahina.ru
• tokar.guru
• MoyMotoblok.ru
• motoblok-kultivator.com

Чертежи

1-передние ведомые колеса; 2-траки-грунтозацепы (березовые рейки 35×75-1260 мм); 3-резьбовые шпильки М8х170 мм c гайками; 4-верхняя часть рамы (стальная труба 30×2 мм); 5-передний узел подвecки двигателя (стальная полоса толщиной 2,5 мм); 6-гребень (стальная полоса толщиной 3 мм); 7-усиливающий элемент (стальной лист толщиной 2,5 мм); 8-стойка (стальная труба 30×2 мм); 9-вилка (стальная труба диам. 22×2,5 мм); 10-топливный бак (полиэтиленовая канистра емкостью 2,5 л); 11-органы управления гусеничным блоком (слева: ручка сцепления и переключатель коробки передач, справа- ручка таза»); 12-руль (от мопеда любой марки); 13- опора топливного бака (стальная полоса толщиной 2 мм); 14-топливный кран с отстойником (от любого мопеда); 15-топливопровод; 16-втулка ведущего валa; 17- зацеп; 18-втулка (отpeзок резинового шланга); 19-внешняя щека колеса (дюралюминиевый лист толщиной 3 мм); 20-шайба; 21-шайбы вилки; 22-шплинт; 23-ведущий вал (стальная труба диам 30×2,5 мм); 24-фланец (стальной лист толщиной 3 мм); 25-штифт (стальной пруток диам 10 мм); 26-внутренняя щека колеса (дюралюминиевый лист толщиной 3 мм); 27-заднее ведущее колесо; 28-тросы системы управления; 29-цепь привода гусеницы; 30-задний узел крепления двигателя (стальной лист толщиной 2,5 мм); 31-двигатель типа В-50; 32-глушитель (тонкостенная стальная цилиндрическая емкость 0130 мм с отверстиями диам 20 мм); 33-нижняя часть рамы (стальная труба 30×2 мм); 34-втулка переднего ведомого вала; 35-болты М8х55 мм c гайками; 36,40- втулки; 37-подшипник; 38-переходник; 39-втулка; 41-втулка; 42-ведущая цепная звездочка; 43- резинотканевая лента

Что такое мотособака

Прежде чем выяснить, как своими руками сделать мотособаку, необходимо более подробно рассмотреть этот тип устройств. Они представляют собой компактные снегоходы или болотоходы, оборудованные двигателем. Основными элементами мотособаки является буксировщик гусеничного типа, а также сани, прикрепляемые к нему.

В зависимости от конкретной модификации подобного рода механизм может обладать другими составными частями, например, грузовой платформой, размещенной на тягаче. Силовые агрегаты, используемые в конструкции данного транспортного средства, оснащаются маломощными моторами — от 6 до 13 л.с., что позволяет двигаться по пересеченной местности с небольшой скоростью, около 30-40 км/ч.

Необходимо отметить, что мотособака из культиватора не предполагает наличия тормозной системы, это делает езду на высокой скорости небезопасной. Устройство пользуется высоким спросом среди любителей рыбалки, охоты, отдыха на природе. Оно используется для выполнения различных хозяйственных задач, транспортировки небольших грузов.

К числу характерных преимуществ мотобуксировщиков целесообразно отнести следующие особенности:

• простота конструкции, позволяющая собрать подобное устройство самостоятельно;
• высочайшая проходимость, за счет которой удается передвигаться даже по труднодоступной местности;
• низкая стоимость эксплуатации, обслуживания, ремонта.

По своей конструкции подобные устройства напоминают классические снегоходы, однако позиция водителя расположена вне буксировщика, что позволяет значительно снизить его вес, увеличивая проходимость.

Изделия отлично подходят для любителей зимней рыбалки, поскольку благодаря небольшой массе они легко передвигаются по поверхности замерзших озер, не создавая угрозы пролома льда.

Мотобуксировщик для труднопроходимых мест

Планируя изготовить самодельные мотобуксировщики, необходимо учесть, что их стоимость будет аналогична наиболее бюджетным моделям, представленным в продаже. Однако, они по большей части китайского производства, отличаются низким качеством сборки и часто ломаются, в отличие от самодельного агрегата повышенной надежности.

Мотобуксировщик, изготовленный своими руками, отлично подойдет для передвижения и транспортировки грузов в условиях:

• болотистой местности;
• снега;
• грунтовых дорог;
• неравномерного рельефа, изобилующего спусками и подъемами.

Приспособление отличается небольшими габаритами и малым весом, что позволяет перевозить его до места эксплуатации с помощью стандартных транспортных средств без лишних неудобств.

Что такое мотособака

Прежде чем выяснить, как своими руками сделать мотособаку, необходимо более подробно рассмотреть этот тип устройств. Они представляют собой компактные снегоходы или болотоходы, оборудованные двигателем. Основными элементами мотособаки является буксировщик гусеничного типа, а также сани, прикрепляемые к нему.

В зависимости от конкретной модификации подобного рода механизм может обладать другими составными частями, например, грузовой платформой, размещенной на тягаче. Силовые агрегаты, используемые в конструкции данного транспортного средства, оснащаются маломощными моторами — от 6 до 13 л.с., что позволяет двигаться по пересеченной местности с небольшой скоростью, около 30-40 км/ч.

Необходимо отметить, что мотособака из культиватора не предполагает наличия тормозной системы, это делает езду на высокой скорости небезопасной. Устройство пользуется высоким спросом среди любителей рыбалки, охоты, отдыха на природе. Оно используется для выполнения различных хозяйственных задач, транспортировки небольших грузов.

К числу характерных преимуществ мотобуксировщиков целесообразно отнести следующие особенности:

• простота конструкции, позволяющая собрать подобное устройство самостоятельно;
• высочайшая проходимость, за счет которой удается передвигаться даже по труднодоступной местности;
• низкая стоимость эксплуатации, обслуживания, ремонта.

По своей конструкции подобные устройства напоминают классические снегоходы, однако позиция водителя расположена вне буксировщика, что позволяет значительно снизить его вес, увеличивая проходимость.

Изделия отлично подходят для любителей зимней рыбалки, поскольку благодаря небольшой массе они легко передвигаются по поверхности замерзших озер, не создавая угрозы пролома льда.

Мотобуксировщик для труднопроходимых мест

Планируя изготовить самодельные мотобуксировщики, необходимо учесть, что их стоимость будет аналогична наиболее бюджетным моделям, представленным в продаже. Однако, они по большей части китайского производства, отличаются низким качеством сборки и часто ломаются, в отличие от самодельного агрегата повышенной надежности.

Мотобуксировщик, изготовленный своими руками, отлично подойдет для передвижения и транспортировки грузов в условиях:

• болотистой местности;
• снега;
• грунтовых дорог;
• неравномерного рельефа, изобилующего спусками и подъемами.

Приспособление отличается небольшими габаритами и малым весом, что позволяет перевозить его до места эксплуатации с помощью стандартных транспортных средств без лишних неудобств.

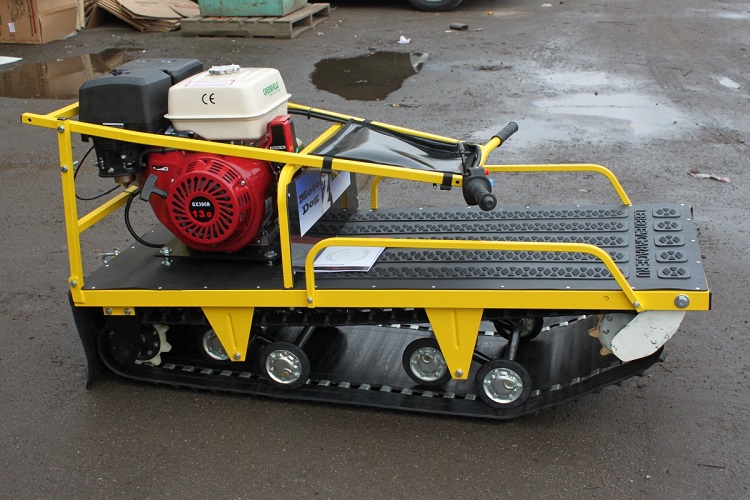

Самодельная мотособака

Самодельный мотобуксировщик, изготовленный из подручных материалов, отличается сниженной стоимостью эксплуатации и более мощными техническими характеристиками, в сравнение с аналогичными покупными моделями.

Успешное изготовление мотособаки своими руками предполагает сразу несколько этапов. Среди них:

1. Подбор основных элементов конструкции с необходимыми параметрами.
2. Изучение чертежей, схем и видео-инструкций, что позволяет не допустить ошибок при сборке.
3. Непосредственно изготовление с последующим испытанием.

Это позволяет внести в конструкцию необходимые изменения и добиться нужных параметров работы, например, более низкого расхода топлива либо увеличенной скорости. При желании можно реализовать дополнительные отсеки для различных полезных инструментов, снастей и других видов снаряжения.

Изготовление основных элементов конструкции

Существует сразу несколько элементов, которые необходимо подготовить заранее для успешной самостоятельной сборки подобного механизма. Это силовой агрегат, который обладает достаточной мощностью для выполнения подобного рода задач. С этой целью используются моторы бензинового типа, оснащенные 1 цилиндром.

Упоминания заслуживают и другие элементы:

• гусеничный механизм;
• подвеска;
• рама мотобуксировщика;
• трансмиссия.

Каждый из этих узлов требует внимательного отношения, в связи с чем их целесообразно изучить подробнее. В качестве двигателя повсеместно используются модели японских производителей, например, Ямаха или Хонда, а также бюджетные китайские аналоги. При этом допускается использование моторов из мотоблока, бензопил и других подручных приборов.

Чертеж рамы мотособаки

Подбору подходящих гусениц также следует уделить должное внимание, поскольку они бывают не только специализированными, но и универсальными, предназначенными для снегоходов и другой техники. Считается, что оптимальным вариантом станут гусеницы, не менее 50 см шириной, поскольку они позволят сделать устройство устойчивым, маневренным

Обязательно почитайте: Дробилка Шмель: устройство, чертежи

Планируя реализовать трансмиссию, необходимо отметить возможность выбора между механической, автоматической редукторной и вариативной. Несмотря на ускоренный износ деталей, АКПП считается предпочтительной, поскольку она позволяет значительно увеличить тяговое усилие. В качестве бюджетного варианта допускается использование КПП, например, от ВАЗ.

От прочности рамы агрегата напрямую зависит его надежность, в связи с чем целесообразно изготавливать её своими руками, используя сварочный аппарат. Для этой цели подойдут трубы не менее 3 мм толщиной, что позволяет избежать деформаций при серьезных нагрузках.

Желая изготовить мотособаку из Бурана или других механизмов, потребуется:

1. Установить на раму двигатель.
2. Выполнить монтаж ходовой части, изготовив переднюю, заднюю ось.
3. Соединить её с коробкой передач.
4. Выполнить монтаж гусениц, органов управления.

Подвеска устройства может быть катковой или склизовой, в зависимости от сезона предполагаемого использования. Первый вариант подойдет для эксплуатации летом, осенью или весной, а второй — исключительно для зимнего периода.

Зимний мотобуксировщик

Руководствуясь схемами, чертежами и видео-инструкциями, достаточно собрать конструкцию из предварительно подобранных элементов, что позволит быстро изготовить мотособаку. Для зимнего мотобуксировщика целесообразно использовать лыжный модуль для платформы водителя, а также катковой тип подвески. В остальном конструкция полностью идентична стандартной.

Как волокуша может влиять на скорость

Все зависит от типа местности. Мотобуксировщик нужен для того, чтобы пробираться там, где много снега. Если волокуша широкая, шире гусеницы, она будет нарезать свой след. Например, сани шириной 800 мм, а гусеница 500. То есть сани нарывают себе дорогу. Теряется мощность, увеличивается расход топлива, мотобуксировщик начинает работать на максимальных оборотах, потому что надо тянуть себя, пассажира и сани. Таким образом, сани должны иметь колею, близкую к колее мотобуксировщика. Если ширина саней в след мотобуксировщика, скорость будет хорошая, если шире, скорость уменьшается.

Заводские модели

После стремительно возросшего спроса на толкач для мотособаки, такие агрегаты стали изготавливать на территории России. Конструкторы смогли разработать варианты с небольшим двигателем, которые прекрасно сочетаются с двухгусеничной приставкой. Каждый трак оснащен специальными отверстиями. Классические модели могут похвастаться наличием на оси двух звездочек из пластмассы, куда и насаживаются гусеницы. Этот технический подход является более практичным, так как специалистам удалось продлить эксплуатационный срок мотособаки.

К недостаткам можно отнести малую мощность мотора, который рассчитан всего на семь литров. Итоговый разгон не сможет превысить показатель 20 км/час. Конечно, такой технике будет сложно справиться сразу с двумя волокушами, так как она относится к категории облегченных механизмов

Чтобы правильно выбрать гусеницу для мотособаки, необходимо обратить внимание на мощность изделий

Как сделать мотособаку своими руками?

Многие любители самодельных конструкций успели приложить руки к созданию мотобуксировщиков. Дело это не простое, требующее хороших конструкторских и слесарных навыков.

Самодельную мотособаку, собранную на основе маломощного двигателя от бензопилы или мопеда нельзя считать серьезным механизмом. Это скорее забавная игрушка, а не надежный помощник на охоте или рыбалке.

Основные узлы будущего буксировщика – двигатель, вариатор, цепь, ведущую звездочку, катки и гусеницу лучше купить готовыми, сосредоточив основные усилия над изготовлением прочной рамы и качественным монтажом приобретенных агрегатов.

Сварив по чертежам раму, к ней крепят опоры для гусеницы, валы с катками и ставят гусеницу.

Следующий этап – монтаж платформы из толстой фанеры или стального листа и крепление на ней двигателя, вариатора и приводной цепи.

Сделать мотособаку своими руками без ограждения грузовой платформы – значит каждый раз тратить время на фиксацию поклажи с помощью веревок или упругих строп. Решетку ограждения сваривают из мелкого трубчатого профиля сечением 20х20 мм.

Далее наступает черед сборки системы управления. Ее основой служит стальная рамка с ручками, шарнирно прикрепленная к раме. К ручкам подводят и крепят тросики газа и тормоза.опубликовано econet.ru

P.S. И помните, всего лишь изменяя свое потребление – мы вместе изменяем мир! econet

Как сделать мотобуксировщик своими руками?

Мотобуксировщик по-научному или мотособака по-простому, народному – это очень удобное транспортное средство для охоты, рыбалки. Оно компактное, легкое в управлении, не требует водительских прав и стоит значительно дешевле, чем любой снегоход. Его можно купить в специализированной торговой точке, только цены на такую технику высокие. Выход имеется: собрать аппарат можно самому в домашних условиях, в таком случае вложения будут незначительными. Чтобы самодельная мотособака была изготовлена на должном уровне, работала продолжительное время, необходимы детальная схема и чертежи, ряд составных частей и инструментов.
