Ремонт гидротрансформатора АКПП своими руками

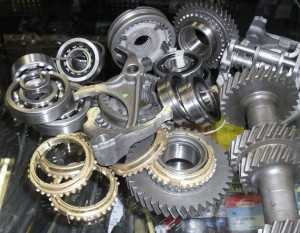

Перспективы использования гидромеханической коробки передач

Очень серьезным аргументом автоматов с гидромеханическим «бубликом» является относительно отработанная и совершенная конструкция устройства. Большой ресурс, тщательно подобранные гидравлические жидкости и сплавы для валов и зубчатых передач. При надлежащем уходе и аккуратном использовании гидромеханическая коробка передач служит значительно дольше новомодных конкурентов в виде вариаторов, роботизированных или преселективных коробок DSG.

Многие специалисты считают, что за гидромеханической коробкой передач останется значительный сегмент легкового автотранспорта — внедорожники и автомобили повышенной проходимости.

Косвенным подтверждением того факта, что коробка передач на основе гидромеханической схемы еще длительное время будет интенсивно применяться в широком спектре моделей легковых автомобилей, являются последние разработки законодателей автомобильной моды — немецких автопроизводителей. Известной в Германии фирмой ZF практически для всех топовых моделей BMW, AUDI и MERCEDES уже сейчас запущена в пробную эксплуатацию гидромеханическая коробка-автомат с 7-ю ступенями и рекордными характеристиками включения. Кроме того, концерн MERCEDES-BENZ выпустил свой вариант гидромеханической коробки передач с 7-ю ступенями под названием 7G-Tronic.

Причина такой популярности достаточно проста и очевидна. Ведь кроме надежности, гидромеханическая коробка позволяет уверенно работать с двигателями большой мощности и с рабочим объемом более трех литров. Гидромеханическая коробка уйдет в небытие не раньше самого двигателя внутреннего сгорания.

На видео показано строение гидромеханической коробки-автомат:

Одним из элементов системы управления автомобилем является гидромеханическая трансмиссия. Благодаря ей водитель может переключать передачи плавно и без рывков. Гидромеханическая коробка передач — что это такое? Давайте разберемся.

Для автомобиля и подобного ему транспортного средства трансмиссией является узел, который передает от двигателей к колесам крутящий момент. Так это выглядит в автомобилях со сцеплением, но их постепенно вытесняют с рынка АКПП. «Автоматы» сегодня ставят все чаще. В них не предусмотрено сцепления, а передачи переключаются автоматически. Гидромеханика помогает облегчить задачу смены передач во время движения. В классических коробках при управлении автомобилем выполняются следующие процессы:

отключение трансмиссии от двигателя в момент смены передач;
при изменении дорожных условий изменение величины крутящего момента.

Для выполнения этих действий и необходима гидромеханическая АКПП. Она одновременно выполняет функции сцепления и трансмиссии. Эту коробку специально придумали для использования в городских условиях, где постоянно выжимать сцепление может быть проблематично из-за частых остановок в пробках. Управляется автомобиль с гидромеханикой при помощи педалей тормоза и газа.

Ремонт гидротрансформатора акпп своими руками

Мы можем помочь Вам снять/установить на машину гидротрансформатор. Это непростая операция, и лучше не делать её своими руками или в сервисах, которые ранее не имели дело с АКПП, т.к. при неправильном выполнении работ есть риск повредить как сам бублик АКПП, так и коробку передач, что нам уже неоднократно приходилось видеть. Последствия плачевны – это повторный, уже более серьёзный ремонт гидротрансформатора и частичный ремонт коробки передач.

После снятия гидротрансформатора с машины можно приступать к его ремонту

Обратите внимание, что очень много предлагающих данные услуги не делают их самостоятельно, а являются посредниками, которые накинут Вам сверху ремонта ещё свои несколько тысяч рублей. Для ремонта гидротрансформатора АКПП необходимы специальные знания, опыт и оборудование

Сделать ремонт гидротрансформатора самостоятельно и своими руками дома/в гараже не представляется возможным вообще. При попытках такого ремонта можно только усугубить ситуацию и потратить приличную сумму на восстановление механизма после этих попыток. Цена ремонта гидротрансформатора зависит от его поломок и в среднем составляет 4-6 тысяч рублей, после самостоятельного «ремонта» может понадобиться покупка нового гидротрансформатора, а это обычно не менее 1000 евро. Если Вам предлагают новый гидротрансформатор за 10-20-30 тысяч рублей – Вас обманывают и продадут Вам гидротрансформатор БУ, покрашенный из баллончика краской, чтобы выглядел как новый. Ремонт гидротрансформатора акпп своими руками.

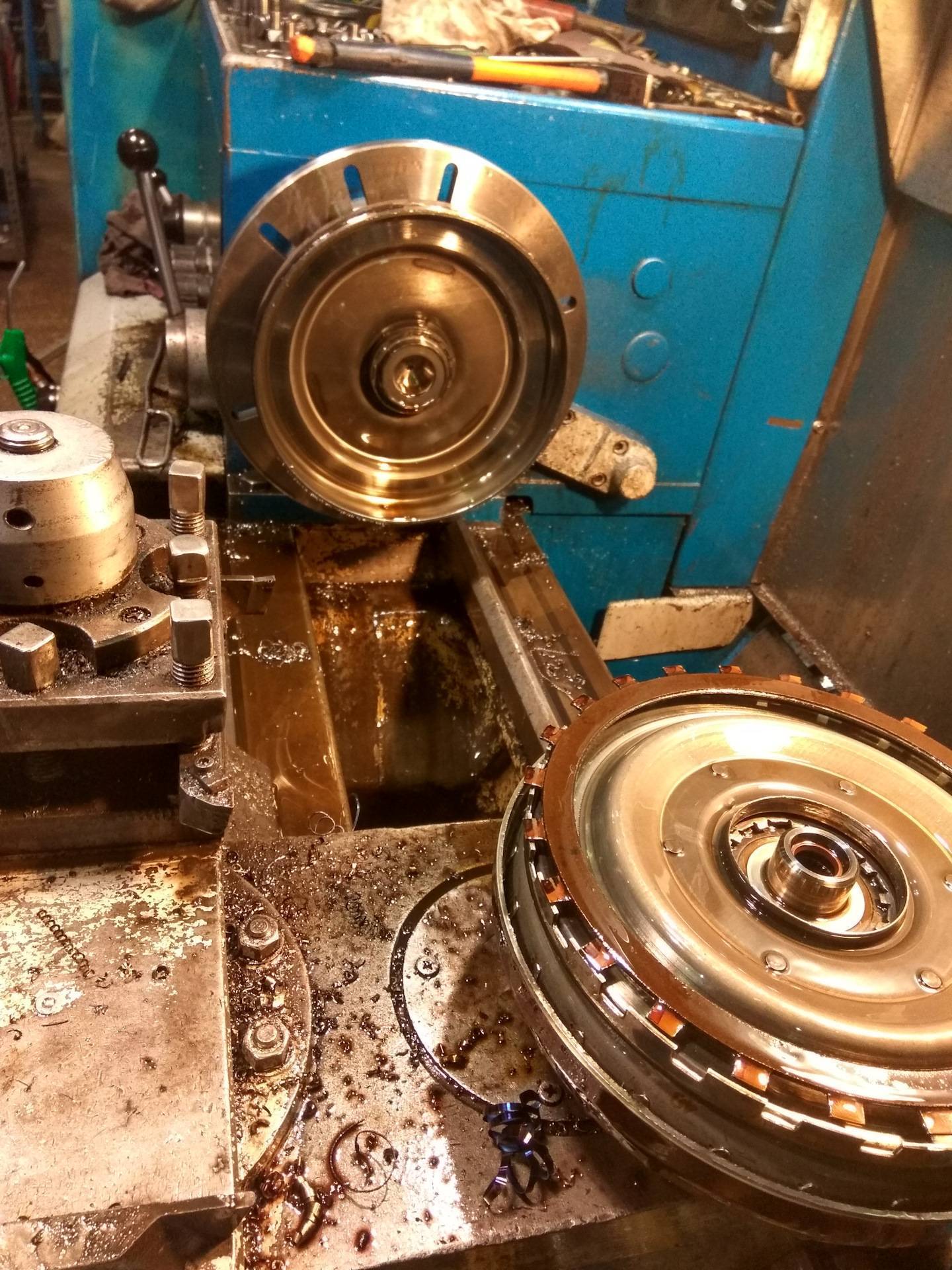

Ремонт гидротрансформатора заключается в разделении его корпуса на две части посредством срезания сварного шва. Далее, все внутренности тщательно моются и после этого осматриваются на предмет повреждений. Потом меняются все необходимые детали, переклеивается/ремонтируется блокировка гидротрансформатора, заменяется сальник и уплотнительные кольца. В некоторых случаях, когда имеется течь гидротрансформатора (например на Рено/пежо DP0/АL4 или крайслер 3.3L), заваривается или меняется его корпус. Далее гидротрансформатор заваривается с соблюдением всех заводских параметров и проверяется. Только после этого он может быть установлен на машину.

Иногда происходит течь сальника насоса в районе гидротрансформатора. Мы поможем Вам устранить и эту проблему.

На видео обычный среднестатистический результат нашего ремонта — биение 6 сотых миллиметра при допустимом биении в 3 десятых.

Ремонт гидротрансформатора акпп своими руками

Наиболее распространенные поломки гидроблока

Настройки компьютера оптимизированы под экономию топлива и быстрые разгоны. В 6- и 8- скоростных автоматах, роботах, вариаторах водитель может выжать из двигателя максимум даже в агрессивных режимах. Но такая свобода выбора оплачивается быстрым износом блока клапанов и всей АКПП.

Происходит это из-за быстрого истирания фрикциона блокировки гидротрансформатора. Пыль, клеевые смолы распространяются по всей коробке вместе с маслом. Жидкость теряет свои свойства, не успевает охлаждаться.

Каналы гидроблока и клапаны забиваются грязью. Пружины не возвращают плунжеры в исходное положение Соленоиды не могут открыть залипший клапан. Отсюда появляются толчки и рывки при переключении передач. Металлический абразив истирает сепараторную платину и каналы плиты, меняя их геометрию. Появляются протечки масла.

Читать

Ресурс автоматической коробки передач, пробег и срок службы АКПП

От перегрева плавится проводка и элементы платы, поскольку температура растёт выше 120℃. Выходят из строя соленоиды. Перегреваются датчики. Тонко настроенная электроника блокирует работу неисправного узла, и АКПП уже не может включать определённую передачу.

Похожие симптомы и типичные неисправности распространены и в DSG. На проблемы в блоке мехатроника указывают:

переключение передач с толчками и ударами;
вибрации из-за резкого сцепления дисков;
протечки масла;
переход в аварийный режим.

Признаки неисправности

Признаков серьезных неисправностей гидротрансформатора АКПП может быть несколько. Все они свидетельствуют о скорой поломке ГДТ и выходе из строя.

Признак. Слышен шум, напоминающий биение металлического предмета. При нагрузке он пропадает.

Проблема и решение. Износ подшипников, находящихся между турбиной и насосом. Чтобы удалить эти симптомы и устранить поломку, нужно разобрать гидротрансформатор и заменить подшипники.

Признак. Вибрация АКПП во время разгона выше 60 км/ч или движения автомобиля по ровной поверхности на большой скорости.

Проблема и решение. Загрязнения фильтрующего устройства. Потеря функциональных свойств смазывающего средства. Необходимо сделать полную замену ATF в АКПП и установить новый фильтр. Вполне возможно, что наступило масляное голодание. Необходимо проверить поддон АКПП на потеки.

Признак. Нет движения ни назад, ни вперед.

Проблема и решение. Оборвалось соединение турбины с валом АКПП. Для решения этой неисправности понадобится замена гидротрансформатора. В редких случаях можно обойтись просто заменой шлицевого соединения.

Признак. Автомобиль не может разогнаться и набрать необходимую скорость за короткое время.

Проблема и решение. Вышла из строя обгонная муфта. Необходимо разобрать гидротрансформатор и заменить ее.

Признак. Перегрев масла. АКПП дергается и пинается.

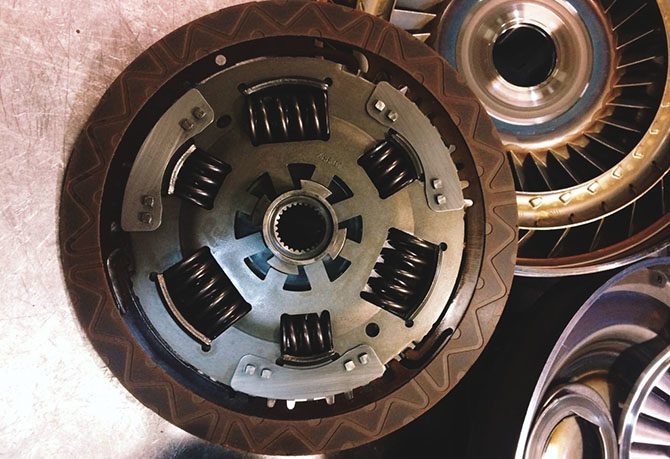

Проблема и решение. Например, при проблемах износа фрикционной накладки поршня блокировки гидротрансформаторного тормоза очень трудно заметить неправильную работу устройства. Из-за этого масло часто перегревается до 140 градусов Цельсия. Перегретая смазка вызывает уничтожает резину сальников ГДТ. Масло начинает течь.

В продолжение этой неисправности является полный износ накладки фрикциона. Ее клееная часть отрывается и путешествует по АКПП. Затем она оседает и приклеивается в неположенных местах вызывая засор. Засор мешает свободной циркуляции масла. Падает давление.

Поэтому и эксперты, и опытные механики на СТО просят автовладельцев проводить регулярное техническое обслуживание. При износе фрикциона — неисправность незаметна. Но в последствие она приводит к полной замене АКПП. Хотя на первоначальных этапах можно было обойтись только сменой накладки фрикциона.

К нечастым поломкам ГДТ относятся следующие проблемы:

разрушение лопастей турбины и насосного колеса. Приводит к поломке ГДТ. Требуется его полная замена. Проблема определяется только после вскрытия;
клин обгонной муфты;
разблокировка обгонной муфты;
перегрев с разрушением ступицы.

Читать

Как можно и как нельзя буксовать на коробке автомат

Перегрев трансмиссионной жидкости может вызывать быструю потерю функциональных свойств.

Признак. Запах горелой пластмассы, распространяющийся в салоне. Частая проблема на тойотах Камри 50.

Проблема и решение. Забитый радиатор является проблемой в этом случае. Рекомендуется снять и прочистить его. Заменить масло и фильтрующее устройство – обязательно.

Признак. Пинки, задержки во время переключения скоростей зимой.

Причина и решение. Этому может способствовать запуск на холодную. Чтобы избежать этих симптомов у автомата нужен прогрев АКПП зимой. При температуре ниже 0, автовладелец должен прогреть АКПП до рабочей температуры в 70 градусов по Цельсию и только потом начинать движение.

На автомобилях старого года выпуска выходит из строя сама кулиса. Она стопорится в одном положении. Здесь понадобится замена селектора и ручки переключения скоростей. Это можно сделать без снятия автоматической коробки.

Ремонт гидротрансформатора АКПП

ГДТ является надежным агрегатом и может долгое время работать без нареканий. Срок его службы должен совпадать со сроком службы самой АКПП. Однако, случается и эту деталь отправлять в срочный ремонт. Основными неисправностями, которые могут постичь ваш ГДТ, является износ деталей, таких как ступица насосного колеса, сцепление блокировки, трещины или изломы на лопастях колес.

Если выполнять ремонт гидротрансформатора АКПП своевременно, он обойдется недорого. Не исправленная вовремя неполадка обычно приводит к необходимости замены всего блока ГДТ.

Так как у гидротрансформатора АКПП и коробки передач общая циркуляция жидкости, то продукты износа различных деталей влияют на работу всего агрегата в целом. Поэтому, планируя ремонт двигателя и АКПП, нужно также проводить профилактический осмотр и проверку гидротрансформатора.

Диагностировать возможные неполадки можно самостоятельно, опираясь на стандартные признаки поломок гидротрансформатора АКПП.

Например, если при включении передачи бывает слышен легкий шуршащий шум, который потом исчезает, то, скорее всего, дело в износе упорного подшипника, соединяющего насосное колесо и реактор или турбинное с крышкой ГДТ.

Если при включении передачи слышен звонкий металлический стук, то возможно ремонт необходим изношенным лопастям, при их выпадении, деформации или сколах.

Если на масляном щупе оседает алюминиевая пудра, то это говорит об износе торцевой шайбы при муфте свободного хода.

Появление запаха оплавленной пластмассы говорит о необходимости срочного ремонта гидротрансформатора. При перегреве вышли из строя детали, изготовленные из полимерных материалов.

Если двигатель начал глохнуть при переключении передач, значит сработала система блокировки гидротрансформатора АКПП из-за вышедшей из строя системы управления. Ну и остановка автомобиля может означать, что срезаны шлицы на турбинном колесе.

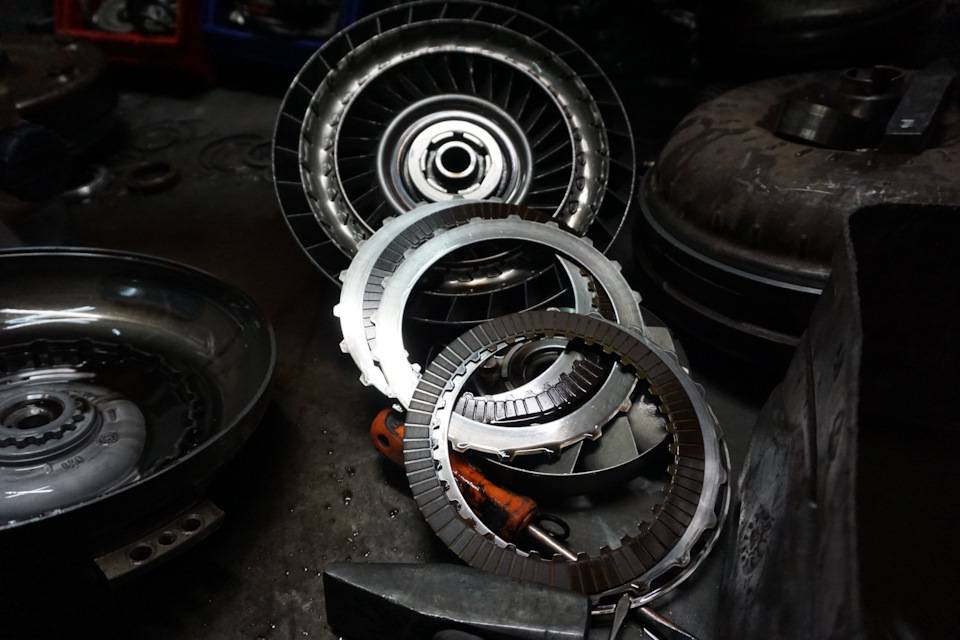

После замены изношенных деталей, ремонт гидротрансформатора заканчивается сборкой и завариванием корпуса ГДТ. После сварки, корпус обязательно проверяют на герметичность, правильность крепления всех внутренних элементов и их биение. В последнюю очередь проверяется на соответствие внутренний тепловой зазор и производится балансировка.

Качественно и аккуратно выполнить ремонт гидротрансформатора АКПП в домашних условиях практически невозможно. Плохо отремонтированный ГДТ также опасен, как и тот, что был до ремонта. Лучше выполнить ремонт автомобиля, загнав его в специализированный сервис.

Что представляет собой гидротрансформатор

Гидротрансформатор (ГДТ) АКПП — аналог сцепления в механике, предназначенный для переноса мощности двигателя в коробку передач. Водитель напрямую не управляет гидроприводом, но с нажатием педали газа усиливает вращение мотора, а значит и ГДТ. За счет конструкции гидротрансформатор способен усиливать крутящий момент.

Внешне гидропривод напоминает тор, за что получил от автомехаников прозвище «бублик». Бублик работает плавно и бесшумно, но потребляет больше масла, чем механическое сцепление.

Устройство гидротрансформатора АКПП

Рабочие элементы бублика заключены в герметичный корпус, заполненный маслом ATF. Посмотреть внутреннее состояние, можно после разреза сварного шва.

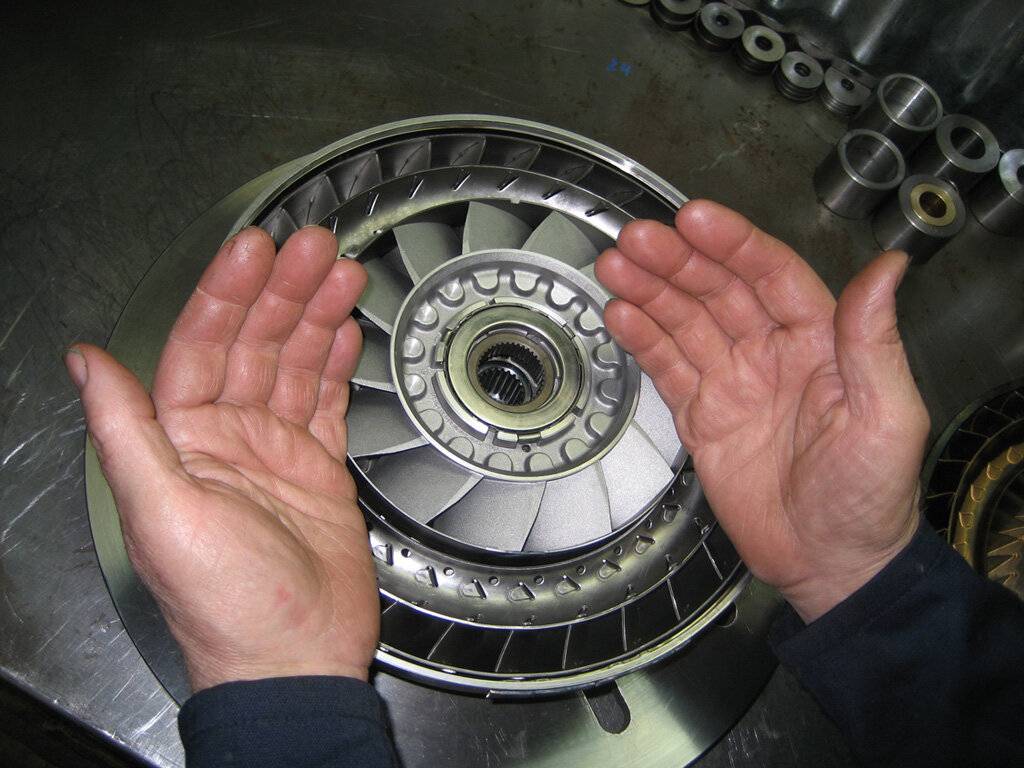

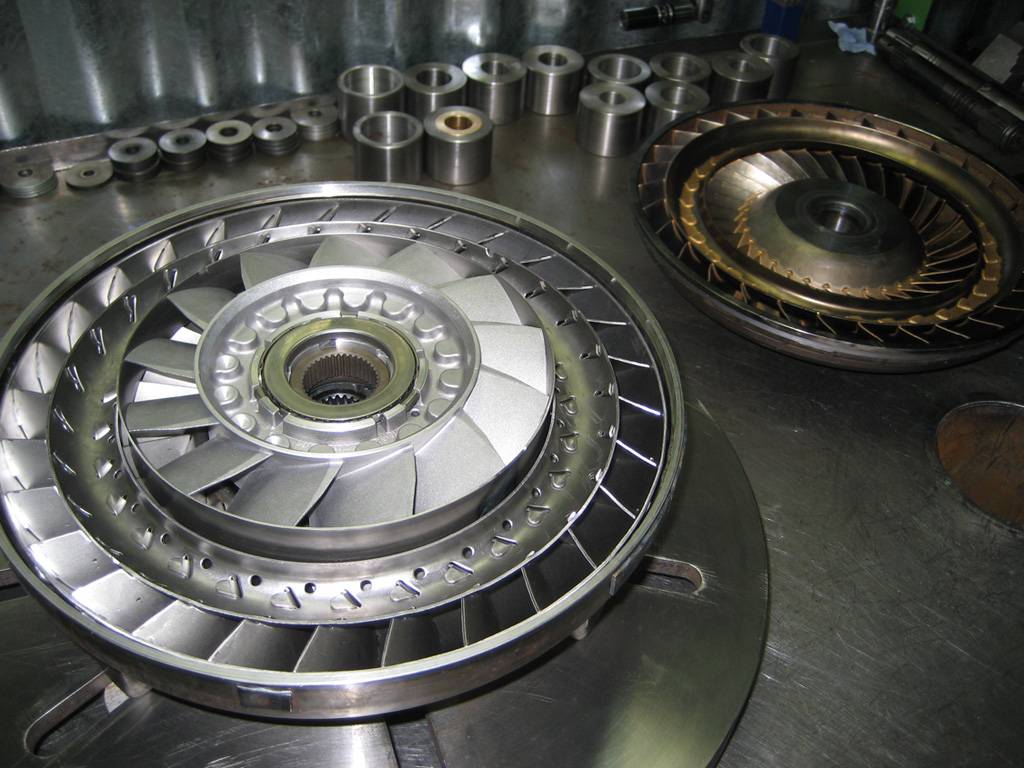

Гидротрансформатор состоит из трёх лопастных колёс, механически не соединённых между собой. К одной половине чаши корпуса приварено насосное колесо. Оно жёстко соединено с маховиком двигателя, поэтому начинает вращаться вместе с запуском мотора.

Читать

Все про АКПП AF17 (AW60-41SN): алгоритм, схема подключения, расположение

Напротив насоса установлено турбинное колесо. В центре колеса ступица и подшипник, через которые турбина опирается на вал коробки передач. При запуске двигателя турбина неподвижна.

Между колёсами расположено реактор с обгонной муфтой. Реактор предназначен для автоматического переключения режимов гидротрансформатора.

Большой объём масла в бублике приводит к трате энергии двигателя на перемешивание и нагрев жидкости, а значит и увлеченный расход топлива. Для компенсации потерь инженеры добавили в конструкцию муфту блокировки: пластину с фрикционной накладкой и демпфером крутильных колебаний.

Принцип работы

Работа гидропривода основана на превращении механической энергии в гидравлическую и обратно в механическую для передачи в трансмиссию:

С запуском двигателя подключается масляный насос и начинает вращаться насосное колесо ГДТ.
Под действием центробежных сил масло отталкивается от лопаток колеса и перекидывается на лопатки турбины. Форма лопастей подобрана так, чтобы скорость и направление потоков масла создавали максимальный КПД гидротрансформатора.
С увеличением оборотов растёт сила давления на турбину, Она начинает вращаться и достигает скорости насосного колеса.
Реактор перенаправляет потоки масла, помогая разогнать насос, увеличивая крутящий момент.
Энергия передаётся по валу в механизм переключения передач, а затем колёсам.

В новых моделях АКПП муфта блокировки ГДТ подключается уже на второй скорости или раньше по сигналу ЭБУ. Управление происходит путём сброса давления между плитой и корпусом ГДТ. Сила, давящая со стороны турбины, заставляет муфту сцепиться с поверхностью корпуса. В результате двигатель напрямую соединяется с коробкой передач.

Читать

Схема, ремонт и устройство АКПП 5HP19

Неисправности гидротрансформатора и их признаки

Насколько бы не была совершенна система переключения передач, она имеет свои особенности работы, а значит, и свои виды неисправностей. Ниже перечислен перечень неисправностей, которые легко можно определить самостоятельно.

1. Во время переключения передачи появился необычный металлический звук. При увеличении количества оборотов или движении под нагрузкой такой звук, обычно, исчезает. Данное явление свидетельствует о том, что неполадка случилась с опорными подшипниками. Состояние подшипника диагностируют после разборки гидротрансформатора и, если есть такая необходимость, меняют.

2. На скорости от 60 до 100 километров в час может появиться небольшая вибрация. Это связано с тем, что отходы износа жидкости внутри гидротрансформатора забивают масляный фильтр. Чем дольше продолжается такая езда, тем сильнее увеличивается вибрация. Масляный фильтр, при этом, необходимо заменить, а также провести замену масла в коробке передач и двигателе.

3. Если автомобиль слишком долго разгоняется, то проблема кроется в обгонной муфте. Гидротрансформатор нужно разобрать и поменять изношенный узел.

4. Бывает такое, что автомобиль останавливается и не имеет возможности двигаться дальше. Такая неисправность связана с повреждением шлицов на турбине. В этом случае, меняются либо шлицы, либо турбина целиком.

5. При работающем двигателе появляется шуршание. Во время движения шум исчезает, но при переключении на нейтральную передачу, шум появляется снова. Это говорит о том, что подшипник, расположенный между турбинным или статорным колесом и крышкой корпуса, пришел в негодность. Замене подлежит не только он, но и игольчатый упорный подшипник.

6. Кстати, металлический стук при переключении может быть вызван не только поломкой опорных подшипников, но и деформацией или выпадением специальных лопаток. Поврежденное колесо гидротрансформатора подлежит замене.

7. Старайтесь как можно чаще контролировать количество и состояние масла в коробке передач. Обычно, при осмотре измерительного щупа, можно обнаружить на нем следы металлической пыли. В этом случае, потребуется замена торцевой шайбы муфты свободного хода.

8. При стоянке с работающим двигателем можно почувствовать запах расплавленной пластмассы. Это связано с плавлением полимерных материалов, которые плавятся из-за перегрева гидротрансформатора. Перегрев возникает из-за недостатка смазочного материала и наблюдается при падении уровня масла. Кроме того, высокая температура может наблюдаться при проблемах в системе охлаждения автоматической коробки переключения передач. Ремонт будет заключаться в замене масла или устранении проблем в системе охлаждения.

9. Иногда переключение передач может заглушить двигатель. Обычно, это говорит о том, что из строя вышла управляющая автоматика, которая блокирует все действия гидротрансформатора. В данном случае, необходима замена неисправного блока управления.

Стоит знать, что нельзя выделить конкретные признаки неисправности гидротрансформатора. Так как он является составной частью АКПП, то и диагностика неисправности коснется целиком коробки передач.

Гидротрансформатор состоит из следующих частей

насос (насосное колесо);
реактор;
турбина (турбинное колесо);
обгонная муфта.

Как работает гидротрансформатор?

Насос должен соединяться с коленчатым валом двигателя, турбина же соединяется с валом коробки передач. Реактор на муфте свободного хода вращается в потоке жидкости при переходе в режим гидромуфты. Во время движения гидротрансформатор испытывает гидравлическую и тепловую нагрузку. Специальный радиатор охлаждает рабочую жидкость. Если он неисправен, то охлаждающая жидкость может попасть в трансмиссионную.

В каких случаях нужен ремонт гидротрансформаторов?

Самая распространенная причина – износ сцепления блокировки. Бывают случаи, когда ремонт гидротрансформаторов АКПП (ремонт ГДТ) необходим вследствие износа ступицы насосного колеса или же поломки лопастей колес. Другие варианты встречаются редко.

Когда проводится ремонт гидротрансформаторов, оборудование должно быть разрезано, неисправные и изношенные детали – заменены. После этого гидротрансформатор заново сваривают. Без вскрытия корпуса ремонт гидротрансформаторов АКПП (ремонт ГДТ) не производится.

Ремонт гидротрансформаторов проводится как автономное исправление неполадок или же как часть комплексного ремонта АКПП. Поскольку гидротрансформатор в процессе работы подвергается значительным термическим нагрузкам, его детали преждевременно изнашиваются.

Неисправности, которым подвержен гидротрансформатор:

разблокировка обгонной муфты;
износ сцепления блокировки;
поломка колесных лопастей;
заклинивание обгонной муфты;
изнашивание ступицы насосного колеса.

Своевременный ремонт гидротрансформаторов АКПП позволяет продлить срок службы агрегатов. Не откладывайте ремонт ГДТ, если имеются малейшие признаки неисправности (рывки при переключении передач, вибрации)

Ваше внимание к своей машине поможет избежать такой неприятной крайности как замена гидротрансформатора. Если не исправить незначительные неполадки вовремя, потребуется не только ремонт гидротрансформаторов, но и других деталей. Помните, что ремонт бублика обойдется вам дешевле, чем замена гидротрансформатора

Автосервис Lider Motors, осуществляя ремонт гидротрансформаторов АКПП, совершает их дефектовку и замену вышедших из строя деталей. Для разборки агрегата необходим срез сварочного шва. Замена деталей возможна только после разгерметизации. В ремонт бублика также входит сварка корпуса, проверка герметичности и балансировка

Помните, что ремонт бублика обойдется вам дешевле, чем замена гидротрансформатора. Автосервис Lider Motors, осуществляя ремонт гидротрансформаторов АКПП, совершает их дефектовку и замену вышедших из строя деталей. Для разборки агрегата необходим срез сварочного шва. Замена деталей возможна только после разгерметизации. В ремонт бублика также входит сварка корпуса, проверка герметичности и балансировка.

Зачастую гидротрансформатор нуждается в том, чтобы его очистили от продуктов износа АКПП. В этом случае гидротрансформатор тоже должен быть вскрыт. Всегда, когда гидротрансформатор вскрывается, должна производиться замена сальников и уплотнительных колец.

Ремонт гидротрансформаторов является важной частью ремонтных работ, связанных с автоматической коробки передач. Следствием их тесной взаимосвязи является то, что поломка одного узла ведет к выходу из строя другого. Поэтому диагностика ГДТ с последующим при необходимости ремонтом – неотъемлемая часть диагностики АКПП

Поэтому диагностика ГДТ с последующим при необходимости ремонтом – неотъемлемая часть диагностики АКПП.

В автосервисе Lider Motors ремонт гидротрансформаторов осуществляется с применением качественного специализированного оборудования. Полноценный ремонт гидротрансформаторов можно провести в сжатые сроки.

Наши мастера гарантируют, что восстановление гидротрансформаторов (ремонт ГДТ) будет выполнено безупречно. Они хорошо знают, насколько специфическим узлом является гидротрансформатор, и потому, безошибочно определяя неполадки, быстро устраняют их.

К сожалению, бывают ситуации, когда ремонт ГДТ не имеет смысла. В таких случаях вам придется купить гидротрансформатор

Обращаем ваше внимание, что продажа ГДТ тоже входит в спектр наших услуг. У нас вы можете купить гидротрансформатор на все типы обслуживаемых нашим автосервисом АКПП. Замена гидротрансформатора тоже должна осуществляться профессионалами. Итак, если вам нужен квалифицированный ремонт гидротрансформаторов или другие услуги, связанные с этим узлом, мы вас ждем

Итак, если вам нужен квалифицированный ремонт гидротрансформаторов или другие услуги, связанные с этим узлом, мы вас ждем.

Ремонт гидротрансформатора АКПП своими руками – это просто + Видео

Информация для тех автолюбителей, которые хотят самостоятельно, без обращения за помощью в автотехцентры определить неисправность и произвести ремонт гидротрансформатора АКПП – важного элемента автоматической трансмиссии. Эта лопастная система позволяет передавать крутящий момент от ДВС к КП. Кроме того, она дает возможность без участия водителя модифицировать частоту вращения и момент, которые поступают на ведомые валы транспортного средства

Как правило, данный механизм рекомендован для применения с вариаторами либо с автоматической КП

Кроме того, она дает возможность без участия водителя модифицировать частоту вращения и момент, которые поступают на ведомые валы транспортного средства. Как правило, данный механизм рекомендован для применения с вариаторами либо с автоматической КП

Эта лопастная система позволяет передавать крутящий момент от ДВС к КП. Кроме того, она дает возможность без участия водителя модифицировать частоту вращения и момент, которые поступают на ведомые валы транспортного средства. Как правило, данный механизм рекомендован для применения с вариаторами либо с автоматической КП.
