Ремкомплект рулевой рейки – способ поменять его самостоятельно + видео

Износ картера распределителя

Однажды зимой вы пришли на стоянку, завели машину и решили поскорее двинуться в путь, потому что просто спешите. Вы начали крутить руль, и вдруг непривычное ощущение тугости на руле стало совершенно неожиданным сюрпризом для вас. Как будто что-то попало в механические глубины рулевой колонки и тут же под вашим усилием сломалось. Руль провернулся дальше с обычной легкостью.

Вы покрутили руль снова. Но он был совершенно обычным, легким и ничто больше не мешало его крутить. Недоумение и удивление сменилось опасением ехать. Но так как неисправность прошла, вы решили не мешкать и тронулись в путь.

Так начинает проявляться неисправность реек, называемая износом картера распределителя. В дальнейшем такие закусывания руля буду повторяться все чаще, пока машина холодная, и дойдут до состояния, когда руль будет просто тугим в одну сторону, или в обе, и только изредка «включаться».

В чем же заключается причина неисправности?

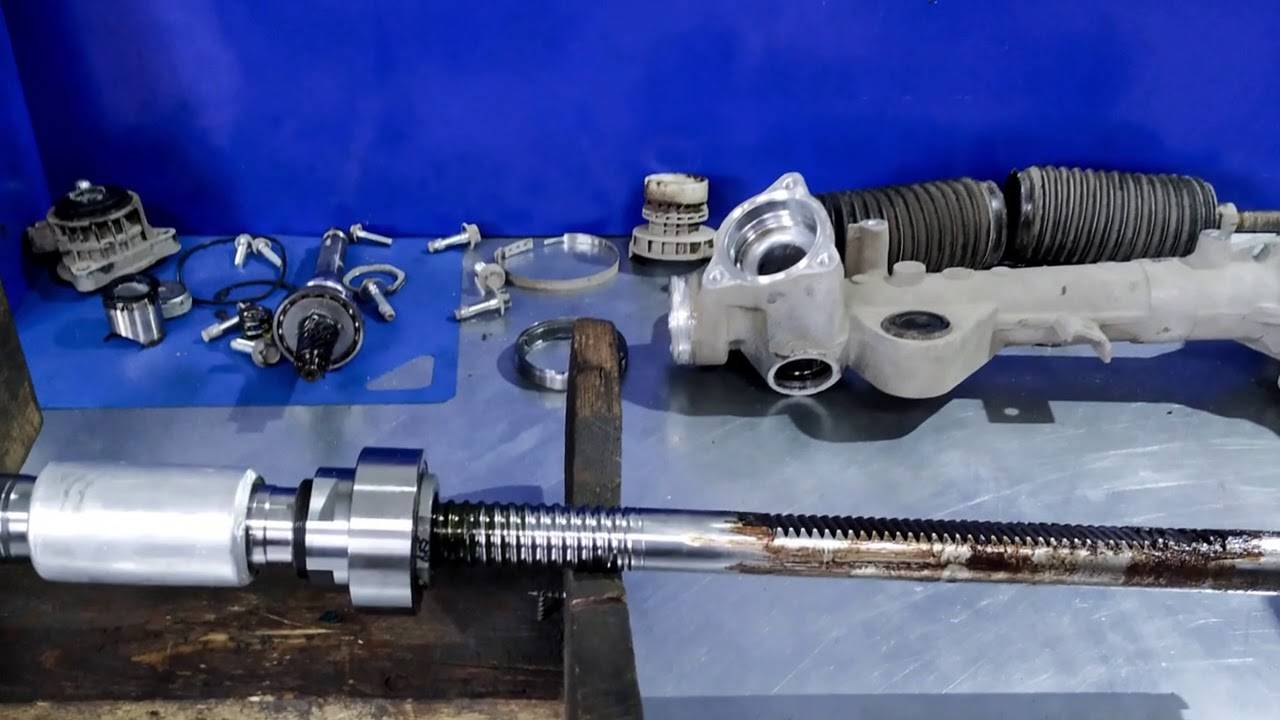

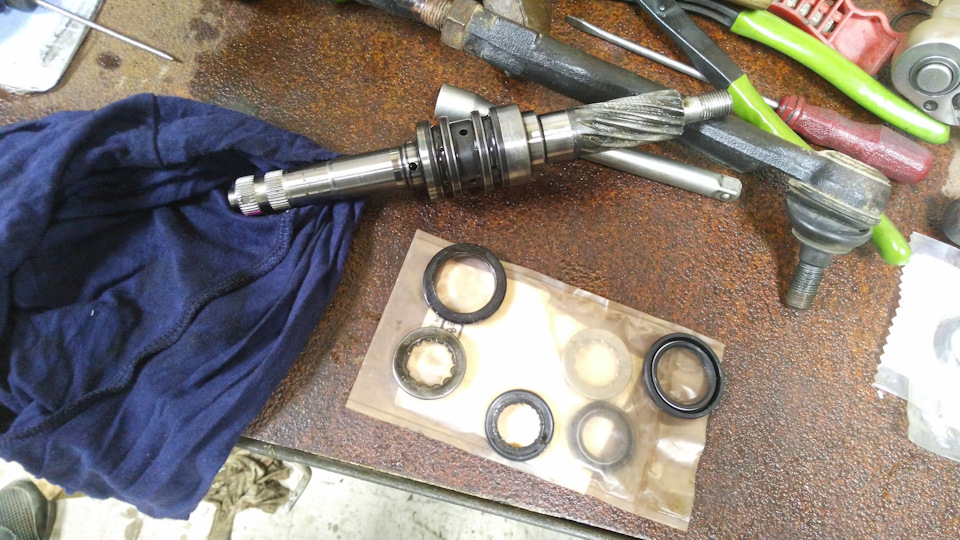

Разбираем рейку, вынимаем первичный вал (золотник) и видим:

В местах, где кольца распределителя терлись по картеру, появились канавки. Их быть не должно. Распределитель, содержащий в себе золотник, должен, как следует из названия, распределять потоки жидкости для создания давления на поршень и оказания помощи в повороте колес.

Эти кольца являются самозапирающимися, т.е. они прижимаются к стенкам и перекрывают поток жидкости (масла) тем сильнее, чем больше давление на них действует. При этом они крутятся вместе с валом в картере распределителя. С течением времени они «вырывают» канавки. После того как канавка становится достаточно глубокой, кольцо перестает самозапираться, и перестает перекрывать поток жидкости. Давление не создается и помощь в повороте руля пропадает, руль становится тугим. Прежде Школы танцев в киеве Спорт в киеве справка о беременности Новогиреево Курсы кройки и шитья в новосибирске ссылка. Обменять товар смотрите на bashnabash.org.
чем полностью перестать самозапираться, кольца проходят промежуточную стадию – они запираются, но не сразу, а только тогда, когда поток жидкости мимо них приобретает значительную скорость. Тогда они как-бы «схлопываются», резко перекрывая поток. Руль при этом резко легчает.

Кольцам легче работать, когда они становятся мягче из-за нагрева. Поэтому неисправность начинает проявляться сначала на холодную.

Почему под некоторыми кольцами есть выработка, а под некоторыми ее нет?

И вообще, как может мягкий фторопласт изнашивать металлический картер?

Ответ следующий. Вы помните детские коляски советских времен. Они непременно издавали скрип, когда ехали! И это притом, что колеса их были на пластиковых втулках, вращающихся по стальным осям. Так вот, там была та же ситуация. Частички металла внедрялись в мягкий фторопласт, и оказывалось, что уже не фторопласт трется по металлу, а металл трется по металлу! Происходит износ! Продукты износа – металлические частички остаются в системе и снова внедряются в материал кольца! И так далее.

Интересно, что на чистокровных японцах не встречается такой неисправности. Да и на европейцах она встречается не всегда. Дело в том, что износа картера распределителя не происходит, если под фторопластовыми кольцами не установлены резиновые колечки. Они вызывают дополнительный прижим фторопласта к алюминию и тем самым создают условия для начала перехода частичек алюминия в кольца.

Как чинит Gidrolab износ картера распределителя?

Если заменить изношенный картер не представляется возможным, то компания Gidrolab производит «втулирование» картера. Сначала цилиндр под распределитель растачивается. Потом на специальный компаунд и с натягом в него запрессовывается втулка. Потом втулка растачивается под необходимый диаметр, полируется, и в ней восстанавливаются каналы. Результат – ничуть не хуже нового картера!

Ремонт рулевой рейки, Видео – “Износ картера распределителя рулевых реек”. Компания Gidrolab

Видео Износ картера распределителя рулевой рейки

Признаки и последствия неисправности

Неполадка в виде протечек характерна для рулевых реек, действующих совместно с гидравлическим усилителем (ГУР). Внутри корпуса агрегата предусмотрены 2 маслонаполненные камеры с поршнями, помогающими двигать вал под воздействием давления, создаваемого насосом. Чтобы гидравлическая жидкость не вытекала наружу, по бокам камеры закрыты сальниками, внутри которых движется вал. Снаружи торцы корпуса прикрывают резиновые чехлы (пыльники) в виде гармошек, сквозь них пропущены наконечники рулевых тяг.

Когда следует обратить внимание на рулевую рейку и проверить наличие потеков:

в месте стоянки автомобиля появляются масляные пятна на асфальте;
уровень жидкости в расширительном бачке ГУР постепенно снижается;
насос гидроусилителя издает гул либо другие посторонние звуки (зависит от марки авто);
по ощущениям рулевое колесо становится тяжелым, как будто усилитель перестал помогать водителю поворачивать колеса.

Поскольку корпус рейки представляет собой цельную конструкцию, потеки обнаруживаются только под ее торцами, прикрытыми пыльниками. Чтобы их увидеть, достаточно заглянуть под машину либо в подкапотное пространство.

Последствия утечки гидравлической жидкости на первой стадии не фатальны. После обнаружения потеков можно продолжать движение, но только до гаража или автосервиса. Дальнейшая эксплуатация автомобиля без ремонта допускается при двух условиях:

Баранка не «тяжелеет», а насос гидроусилителя функционирует исправно, без лишних шумов.
Необходимо постоянно доливать жидкость в бачок ГУР.

Осуществляем ремонт

Помните о том, что данный узел представляет собой довольно «нежный» и хрупкий механизм.

под восьмиугольной гайкой упора находится пружина, которую необходимо извлечь;

далее снимается стопорное кольцо, которое находится под указанной пружиной;

легкими ударами по деревянной проставке выстукиваем упор рейки из картера (обратите внимание, что в проточке упора имеется уплотнительное резиновое кольцо);

далее нужно извлечь уплотнитель переднего щитка;

под уплотнителем имеется пыльник, который также извлекается (можно использовать отвертку, которая имеет широкое и тонкое лезвие);
за пыльником расположено стопорное кольцо, которое также извлекается;

восьмигранной головкой на 24 отворачиваем гайку крепления подшипника шестерни и извлекаем гайку с вала;

выпресовываем вал с шестерню вместе с подшипником при помощи ключа на 14, который опираем на монтажную лопатку, вал можно зажать в тесках;

извлекаем рейку;

осуществляем вывод из отверстий картера выступов опорной втулки при помощи отвертки;
•далее производим снятие втулки.

Перед установкой новой опорной втулки наденьте на нее новые демпфирующие кольца. Это нужно сделать таким образом, чтобы их тонкая часть оказалась напротив разреза втулки.Дальше убедитесь, что приобретенный ремкомплект подходит к вашей рулевой рейки (ВАЗ 2108 или 2110), если не подходит, то придется ехать и менять, там же рекомендуем обзавестись спец ключами для ремонта рулевой рейки, если не сделали это раньше.

устанавливаем новую втулку, пред этим не забудьте смазать место под втулкой;

теперь нужно разрезать резиновые кольца по контуру втулки и удалить срезанные части специальным ножом;

следующим шагом становится извлечение стопорного кольца с вала шестерни;
затем нужно выпрессовывать специальным съемником шариковый подшипник для его замены на новый;

чтобы выпрессовать игольчатый подшипник, используем другой съемник, если его нет, придется разрубать подшипник стамеской;

промываем полость картера;
устанавливаем рейку;

но перед этим проверяем ее на целостность зубьев;

производим установку нового игольчатого подшипника (применяем для этого холодную сварку; производим обратную сборку; защитный чехол рекомендуется устанавливать новый и закрепить его хомутами (цена чехла невысокая); производим регулировку зазора рейки (важно закручивать гайку до самого упора, обминая резьбу, а затем ослабить ее, проворачивая ключ в обратную сторону на 30 градусов; не забудьте про смазку, которой необходимо набить рулевую рейку

Вот и весь процесс, который подразумевает под собой ремонт рулевой рейки автомобиля ВАЗ 2110.

Также читайте почему слышен стук при повороте руля.

Данная инструкция поможет вам сэкономить значительные денежные средства и позволит новичкам ознакомиться с основными деталями и вариантами крепежей данного механизма.

А опытным автолюбителям поможет избежать многих распространенных ошибок.

Разновидности

Как проверить исправность её расскажу чуть позже, начну с разновидностей:

Самая простая, которая может называться прародительницей остальных видов, это механическая конструкция. Дополнительного усиления передачи усилий она не предусматривает.
Гидравлический механизм, сегодня наиболее распространенный вариант. Называют еще рейка с ГУР. К привычному механическому управлению добавлена гидравлическая усиливающая система. Поворачивая руль, водитель задействует гидроусилитель, который дает дополнительное усиление передаваемой нагрузки, снижая затраты усилий водителя.
Рейка с электрическим усилением (ЭУР), добавляет усилие за счет электрического мотора. Мотор запускается, как только водитель начинает крутить руль и срабатывает датчик поворота. Как и гидроусилитель ЭУР не требует от водителя приложения особых усилий к рулевому колесу.
Комбинированная электрогидравлическая рейка называется гибридной, имеет оба варианта усиления. Она не имеет недостатков гидравлического варианта, однако её стоимость намного выше.

Герметик для гидроусилителя руля Hi-Gear STEER PLUS: особенности

Hi-Gear STEER PLUS — эта присадка очень эффективна в устранении протечек сальников, что было неоднократно доказано на практике. Она подходит для защиты элементов:

Добавляя герметик Hi-Gear STEER PLUS в гидравлическую жидкость, можно значительно увеличить рабочий ресурс системы и избежать преждевременной поломки вышеозначенных узлов. Он позволяет снизить шумность ГУР во время работы и способствует снижению нагрева.

Hi-Gear STEER PLUS можно использовать в профилактических целях. Он обеспечивает эластичность резиновых элементов и сохраняет их форму, предотвращая образование свищей. Данный герметик считается универсальным, поскольку подходит для любых транспортных средств, оснащенных гидроусилителем руля.

Присадка не требовательна к гидравлическим жидкостям, их составу и качеству. Она быстро прокачивается по всей системе и обеспечивает полноценную герметизацию сальников и прокладок изнутри.

Регулировка

Рулевая рейка должна быть извлечена, для этого можно воспользоваться инструкцией выше. Проводится регулировка при помощи тисков. Нам нужно «намертво» зафиксировать механизм.

Регулировка проводится следующим образом:

Первым делом определяем величину люфта – для этого нам нужно пошатать за тяги, которые также зовутся среди автомобилистов «усами».

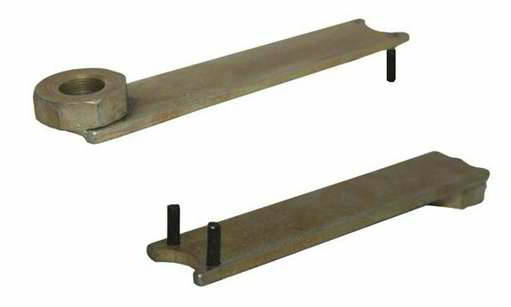

Для подтяжки механизма понадобится специальный ключ. Его можно изготовить своими руками или приобрести готовый вариант на железячном рынке. Он вставляется, а затем проворачивается против часовой стрелки примерно на 10-15 градусов. Опять пробуем шатать усы.

Если операция не принесла результата, её следует повторить. Теперь ключ нужно проворачивать на 7-10 градусов. Проверяйте после каждого поворота. Таким образом, вы устраните люфт, но перетягивать рейку нельзя, иначе рулевое колесо будет зажато.

Регулировка рулевого механизма: особенности

Сразу отметим, что на рулевых рейках, установленных с завода, обычно требуется подтяжка, а не ослабление. Ослабляют рейку в рамках регулировки или после ремонта

Важно понимать, что решение подтянуть рейку предполагает отклонение от начальных заводских настроек

Изначально рейка настроена на заводе таким образом, чтобы прижим пары шестерня-зубчатая рейка был максимально плотным, при этом руль вращался легко и без усилия. По этой причине необходимо знать, как подтянуть рулевую рейку. Также следует понимать, что подтяжка рулевой рейки далеко не всегда позволяет устранить люфты и стуки, однако можно уменьшить люфт или стук механизма.

Еще отметим, что если после первой подтяжки рейки через небольшой промежуток времени все симптомы неисправности проявились снова, во второй раз затягивать рулевую рейку не стоит. Как правило, первая подтяжка убирает люфт, который возникает в результате износа или деформации пластмассовых втулок внутри механизма.

С учетом того, что втулки пластиковые, первая подтяжка «выбирает» зазор. Однако если после такой подтяжки снова затянуть рейку, втулки попросту разломаются или полностью деформируются.

Как отрегулировать рулевую рейку

Далее рассмотрим, как подтянуть рулевую рейку на автомобиле. Сделать это можно в условиях обычного гаража, загнав машину на яму или подняв на подъемнике. Дело в том, что все работы нужно будет выполнять под машиной (с учетом места установки рулевой рейки).

Сначала потребуется найти на корпусе рейки специальную регулировочную гайку. На разных авто гайка может стоять в различных местах, сверху гайку зачастую прикрывает колпачок.
Сняв колпачок, также может потребоваться специальный ключ для подтяжки. Часто, если такой ключ отсутствует, его изготавливают самостоятельно.
Следующий шаг – подтяжка рейки рулевого механизма. В процессе затяжки необходимо соблюдать аккуратность, чтобы не перетянуть гайку (помните, перетяжка приведет к повреждению пластиковых втулок внутри).
Обычно для плотной фиксации пары рейка-шестерня требуется не более 1/3 полного оборота регулировочной гайки.
В целом, оптимальная регулировка должна быть выполнена таким образом, чтобы руль вращался легко и свободно, при этом люфты и стуки были сведены к минимуму или вовсе отсутствовали.

После регулировки важно проверить, чтобы руль вращался свободно в обе стороны, без закусывания и дополнительного усилия. Также не допускается, чтобы усилие на руле менялось при его вращении в каком-либо положении. В норме усилие должно быть равномерным.. Конечно, оптимально при регулировке мерить люфт руля специальным прибором –люфтомером

С учетом того, что такого прибора обычно нет под рукой, затяжку гайки определяют по собственным ощущениям на руле (необходимость подтяжки или ослабления)

Конечно, оптимально при регулировке мерить люфт руля специальным прибором –люфтомером. С учетом того, что такого прибора обычно нет под рукой, затяжку гайки определяют по собственным ощущениям на руле (необходимость подтяжки или ослабления).

Устройство рулевой рейки

Все виды системы имеют сходное устройство: рейка имеет зубцы, которые двигаются вдоль шестеренки рулевой колонки. Эти зубцы имеют передаточное число, которое подобрано специально для правильной передачи усилия. Некоторые виды содержат дополнительные устройства для облегчения управления авто.

Устройство механической рулевой рейки

Этот вид рейки имеет самое простое устройство. Вращение колес осуществляется только за счет усилия водителя. Она состоит из шестеренок, которые работают по такому же принципу, что и коробка передач.

Рулевая рейка с гидроусилителем

Практически на всех новых авто в дополнение к стандартной рейке устанавливают ГУР – гидроусилитель руля. Он делает управление автомобилем легким и приятным. Также он помогает гасить ямы и кочки на дороге – они не бьют в руль, что делает вождение безопасным.

ПОСМОТРЕТЬ ВИДЕО

Устройство рулевой рейки с гидроусилителем: он состоит из насоса, в котором перемещается рабочая жидкость. При повороте руля она давит на поршень со штоком, который отвечает за поворот колес. В нейтральном положении руля вся жидкость возвращается в нормальное положение.

Рейка рулевая с гидроусилителем появилась сначала на грузовых автомобилях, которыми было сложно управлять. Но с развитием технического прогресса ее стали устанавливать и на легковых машинах.

Электроусилитель рулевой рейки

Этот вид механизма имеет электромотор для усиления преобразования движения руля в отклонение колес. Он управляется ЭБУ и специальными датчиками.

На сегодняшний день этот механизм считается самым прогрессивным, так как он имеет самый высокий КПД из всех видов. Он прост в обслуживании: нет необходимости доливать рабочую жидкость, отсутствуют сальники, которые могли бы протекать. Также он экономичен, в то время, как в ГУР постоянно течет жидкость, электрический мотор запускается только при вращении руля.

Схема работы

Понять, что такое рейка в машине не очень сложно. От руля идет рулевая колонка, которая на конце имеет шестрерню с передаточным числом. В распределительном механизме эта шестерня встречается с зубчатым устройством на рейке. В зависимости от типа конструкции дальше располагаются поршни с рабочей жидкостью или электромотор с блоком управления. После этого момент вращения передается на рулевые тяги к колесам.

Это упрощенная схема устройства, которая необходима для понимания принципа работы. На самом деле рулевая рейка состоит из регулирующих элементов: пружины, втулки, ограничители.

Последовательность действий во время ремонта.

Замена рулевых тяг Рено Меган 2 происходит практически так же, как и на большинстве современных автомобилей, поскольку он имеет схожее устройство подвески и трансмиссии. Чтобы подучить доступ к детали, необходимо снять колесо с нужной стороны, для чего автомобиль устанавливается на ровную площадку и поддомкрачивается. После этого переходим непосредственно к снятия наконечника. Эта процедура довольно проста. Единственное, что стоит учесть – замер параметров наконечника, а именно его длину и степень натяжения контргайки. Необходимо измерить эти данные как можно точнее, чтобы перенести эти параметры на новую деталь. Это позволит максимально точно установить схождение колес, и если не сэкономить на этой услуге в СТО, то хотя бы доехать туда, сохранив поверхность покрышек.

Рулевая рейка Ваз 2115 – устройство

Одним из важных узлов автомобиля является рулевой механизм. Рулевая рейка в автомобиле - наиболее важная часть узла.

Через нее усилие, прикладываемое водителем на руль с помощью наконечников и тяг, передается на рычаги поворота, которые соединены с управляемыми колесами через цапфы. Из этого следует, насколько важна исправность рулевой рейки для безопасного движения автомобиля.

На фото представлены элементы составляющие конструкцию управления рулем.

Составляющие узла рулевой рейки

Позиция 20 – рейка.
Позиция 21 – опорная втулка рейки.
Позиция 22 – демпфирующее кольцо.
Позиция 23 - резинометаллический шарнир.
Позиции 10, 11, 14 – детали крепления рейки к рулевым тягам.
Позиция 12 – скобы для крепления рулевого устройства к щитку впереди кузова, 13 – резиновые опоры рулевого механизма, 15 – защитный чехол устройства. С рейкой позиции 20 в зацепление входит приводная шестерня, установленная на подшипниках в картере позиции 17 узла рулевой рейки. Металлокерамческий упор, уплотненный резиновым кольцом в картере, поджимает рейку к шестерне пружиной, которая упирается в гайку.

Как понять, что рулевая рейка неисправна.

Ремонт рулевой рейки своими руками Чтобы определить, нужен ли ремонт рулевому управлению вашего автомобиля, обратите внимание на следующие признаки неисправности механизма:

явно ощущается стук в рулевой рейке, который чувствуется через руль авто;
увеличилось усилие, необходимое для вращения руля;
появились посторонние звуки и шум в насосе гидроусилителя;
появился люфт рулевой рейки, который чувствуется при вращении рулевого колеса;
началось подтекание масла гидроусилителя из рулевой рейки.

При появлении любого из этих признаков не откладывайте ремонт рулевой рейки. Несвоевременный ремонт деталей рулевого управления может привести к потере ремонтопригодности механизма.

Ремонт рулевой рейки гидроусилителем своими руками.

Итак, у вас течет рулевая рейка. Что же делать, как произвести ремонт и наладить работоспособность рулевого управления? Прежде всего, стоит отметить, что осуществить ремонт данного агрегата на самом деле очень сложно, и приступать к процедуре стоит только в том случае, если под рукой имеется все необходимое оборудование, а также опыт и знания в области строения автомобиля.

Механизм рулевой рейки состоит из таких деталей:

зубчатый вал;
опорная втулка рулевой рейки;
золотниковый механизм.

Ремонт рулевой рейки состоит обычно из нескольких этапов:

Демонтаж, разборка рулевой рейки и очистка от накоплений всех ее деталей.
Замена испорченных частей механизма новыми деталями.
Диагностика зубчатого вала рулевой рейки.

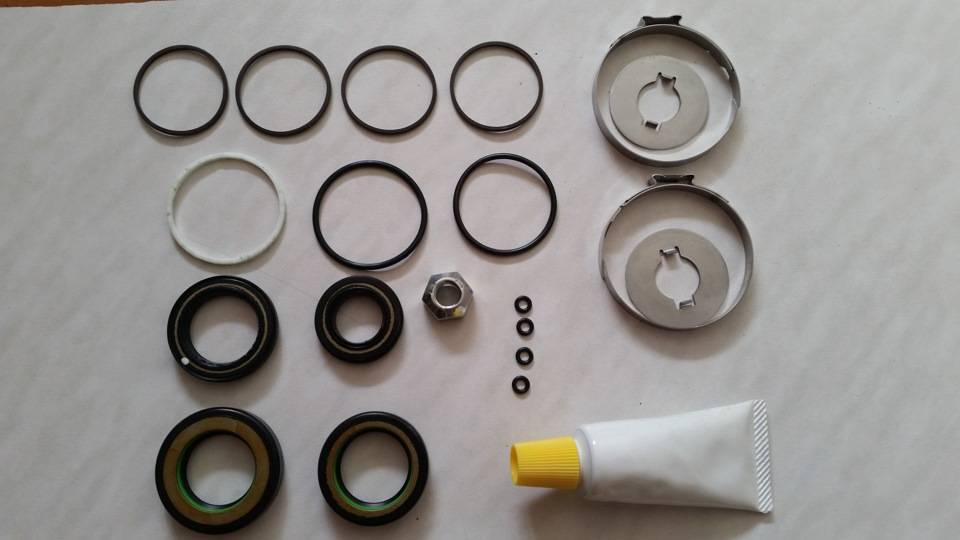

Перед началом ремонтных работ следует обзавестись специальным ремонтным комплектом, куда входят новые детали для рулевой рейки (сальники, втулка рулевой рейки, уплотнители кольца и другие). Как снять рулевую рейку.

Загоните автомобиль на яму или поднимите его с помощью домкратов.
Снимите защиту двигателя (если она у вас стоит).
Снимите теплоизоляционную пластину рулевой рейки.
Открутите крепежные детали на рулевой рейке.
Снимите рейку с креплений и вытащите ее из внутренностей автомобиля.

Стоит отметить, что лучше для вас будет снять рулевую рейку вместе с рулевыми тягами, потому что новые пыльники значительно удобнее будет натянуть на специальные выступы на рулевых тягах. Это поможет вам установить пыльники с идеальной герметичностью.

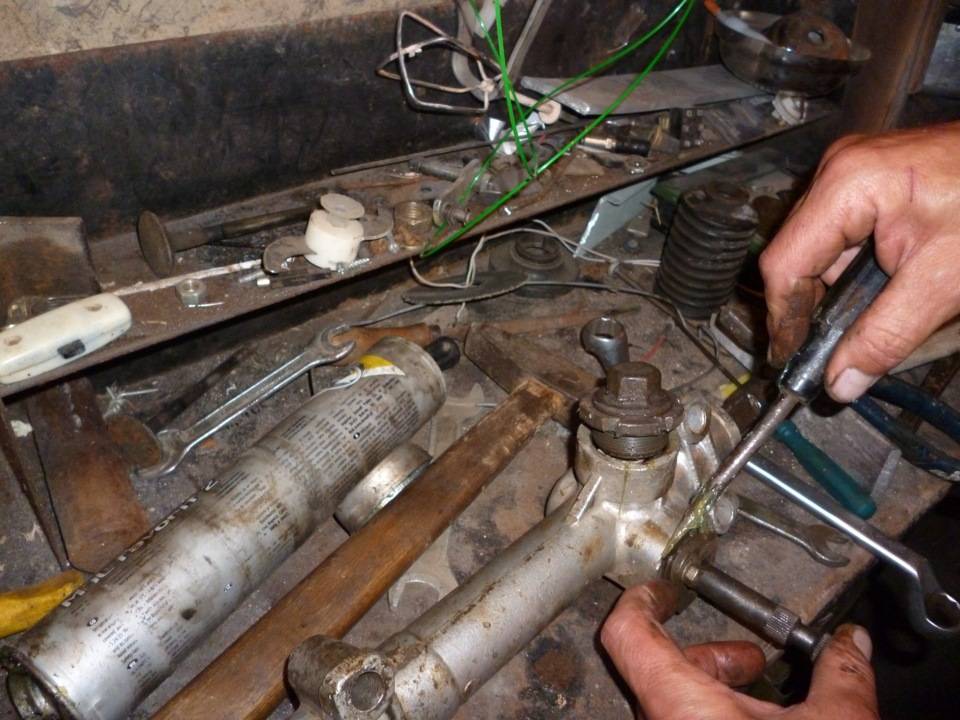

Как разобрать рулевую рейку.

Открутите рейку от рулевых тяг, используя специальную плоскую отвертку.
Открутите нижнюю пластиковую заглушку зубчатого вала.
Открутите гайку стопорную.
Снимите стопорное кольцо и выбейте аккуратно вал из своего места.
Вытащите нижний сальник.
Путем постукивания извлеките стопорный штифт, который блокирует верхний сальник.
Проверните стопорную заглушку и вытащите стопорное кольцо за проволоку, которая покажется при прокручивании.
Вытащите рулевую рейку через правую сторону и снимите с нее сальник и пластиковую втулку.
Извлеките сальник и заглушку, вытащите пружину и прижимной механизм.

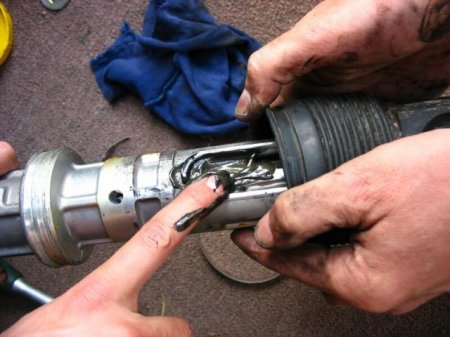

Далее отмойте все детали от наслоений масла и грязи и тщательно осмотрите все детали на предмет механических повреждений вследствие износа. Все поврежденные детали нужно заменить в обязательном порядке. Если поверхность рулевой рейки и шестерни зубчатого вала имеют значительные повреждения, то, скорее всего, потребуется замена всего механизма целиком (как делается замена рулевой рейки на ВАЗ 2109. читайте в нашем материале).

Как собрать рулевую рейку.

Аккуратно установите внутренний сальник на свое место, смазав его предварительно специальной смазкой (ставить нужно через правую сторону пружиной вниз).
Поместите рейку в корпус.
Наденьте пластиковую втулку на правый сальник, смажьте все детали смазкой и установите сальник на свое место, подтолкнув его чем-нибудь.
Установите заглушку и зафиксируйте ее стопорной проволокой.
Нижний сальник оденьте на зубчатый вал.
Установите рулевую рейку в среднее положение.
Вставьте зубчатый вал на посадочное место, предварительно смазав смазкой уплотнения.
Аккуратно вставьте на место верхний сальник, помогая ему молотком зайти на свое место. Установите кольцо стопорное.
Закрутите нижнюю стопорную гайку, подшипник, заглушку.
Установите прижимной механизм, пружину и заглушку. Затяните посильнее.

Дальше установите рейку на автомобиль в обратной последовательности. Обязательно после процедуры ремонта или замены деталей сделайте «развал-схождение». Ремонт рулевой рейки своими руками без и с ГУР имеет много общего, отличия незначительные: разные втулки и состав жидкости для смазки.

Какие нужны инструменты для проведения ТО

Провести осмотр состояния рулевой рейки возможно в домашних условиях, но если не достаточно компетенции и опыта, лучше обратиться на СТО. Помимо навыков необходимо наличие различных инструментов. Купить их можно на авторынках, в специальных магазинах и в интернете, в онлайн-каталогах.

На СТО для установления проблем с рулевой рейкой чаще всего используются:

Люфтдетекторы — обнаруживают, какой именно элемент вызывает характерные стуки.
Стенд для определения утечек давления, созданного гидроусилителем, и жидкости.
Динамометрические ключи — применяются в случае затруднённого вращения руля.

Остальные дефекты определяются путём осмотра деталей, и для этого нужен набор из стандартных ключей.

Как заменить рулевую рейку — технология снятия и установки рулевой рейки

Здравствуйте, уважаемые автолюбители! В каких случаях необходима замена рулевой рейки?

У некоторых неискушенных в автомобильной науке водителей может возникать вопрос: зачем требуется замена рулевой рейки, насколько сложна эта операция и возможно ли ее выполнение в любительских условиях? Попробуем разобраться с этими вопросами.

Механизм рулевого управления является одной из наиболее важных составляющих устройства автомобиля, отвечающих не просто за выполнение функции изменения направления перемещения автомобиля, но и за безопасность, а порой и жизнь самого водителя, едущих с ним пассажиров и других людей, причастных к дорожному движению.

Объясняется это тем, что корректное маневрирование автомашины позволяет избежать столкновений с внезапно появляющимися на проезжей части препятствиями, обеспечить безусловный и полный контроль за направлением поворота автомобиля.

Таким образом, нет необходимости доказывать, что техническое состояние деталей, составляющих рулевое управление, должно находиться всегда в полностью исправном состоянии.

Если при выполнении очередного технического осмотра мастер говорит, что в рулевом управлении имеется люфт руля, выходящий за пределы допуска, то необходимо выяснить источник его возникновения и срочно устранить.

Вероятнее всего такой люфт появляется в тягах и наконечниках. Если это не так, то, вероятнее всего необходима замена рулевой рейки на новую, желательно – фирменную.

Как заменить рулевую рейку своими руками?

Естественно, у водителя появляется проблема, а как снять рулевую рейку на конкретном автомобиле?

Процедуру снятия этой детали на конкретном автомобиле рекомендуется начать с ознакомления с сервисной документацией (мануал), в которой обычно описана эта операция и как ее необходимо выполнять.

Но, если же нужной документации найти не получилось, то можно воспользоваться несколькими простыми, но иногда весьма эффективным действиями:

Выяснить, какой тип рулевой рейки применен на данном автомобиле: электроусилитель, гидроусилитель или простой реечный механизм.
В случае, если установлен простой реечный механизм, необходимо: освободить крепления рулевых наконечников; ослабить болты крепления механизма к кузову автомобиля; снять карданное зацепление, оно может быть высвобождено через левую или правую сторону.
В случае, если установлена рулевая рейка с гидроусилителем необходимо предварительно: высвободить трубки высокого давления; слить рабочую жидкость ГУР в свободную чистую емкость.
Для варианта системы, имеющей гидроэлектроусилитель, который крепится непосредственно к рулевой рейке, необходимо иметь ввиду, что снятие рулевой рейки существенно усложняется.

Для ее снятия может потребоваться демонтаж подрамника автомобиля, что является довольно сложной операцией, которую без посторонней помощи выполнить практически невозможно. В этом случае рекомендуется обратиться в сервисный центр.

Самостоятельная установка рулевой рейки

После замены производится установка рулевой рейки в следующей последовательности:

Проверить – рулевые тяги, они должны располагаться в том же положении, как до снятия.
Разместить справа рулевой механизм.
Соединить вал рулевой рейки и нижний карданный шарнир (рулевой сошки).
Затянуть болт шарнира.
Подсоединить к рулевой рейке трубопроводы, используя новые уплотнительные колечки.
Выровнять положение трубопроводов в кронштейнах, после чего затянуть крепление.
Установить крепления кронштейнов и затянуть их.
Разместить рулевые тяги на поворотных рычагах, и закрепить их новыми гайками.
Заполнить емкость ГУРа рабочей жидкостью. Долить жидкость после прокачки при необходимости.

Для того чтобы не допустить необходимости производить дорогостоящий ремонт рулевого механизма следует вовремя заменять вышедшие из строя защитные элементы рулевого механизма.

Рекомендуется своевременно делать балансировку шин, и избегать езды на приспущенных шинах или неровных дисках. При соблюдении этих рекомендаций, механизм рулевого управления способен служить длительное время исправно и без поломок.

Это избавит вас от необходимости часто решать проблему: как заменить рулевую рейку и обеспечит безопасность движения.

Причины стуков и демонтаж рейки

Наиболее распространенной причиной стука является повышенный износ шарового соединения наконечника. Данная неисправность требует скорейшей замены указанного элемента, поскольку дальнейшее движение может стать небезопасным, и все можно выполнить своими руками, используя специальный ремкомплект.

Присутствие неисправностей в рассматриваемом здесь механизме, кроме стуков, может также отзываться отдачей в рулевом колесе, что ощутимо для водителя.

Также возможны «закусывания» руля LADA Kalina в крайних позициях. Здесь регулировочные и ремонт рулевой рейки наделены крайней необходимостью. Если после указанных мер ожидаемый результат не наблюдается, то единственным путем будет замена рулевой рейки в сборе. Довольно распространенной причиной стука является банальное ослабление болтового крепежа на картере узла.

Конструктивные решения, присутствующие в рейке, не позволяют осуществить регулировку и подтяжку пружины без демонтажа механизма. Но замена возможна своими руками, используя ремкомплект.

Для снятия рейки потребуется выполнить такую последовательность действий.

Поднимаем передок автомобиля LADA Kalina, используя доступные специализированные средства.
Действуем в салоне LADA Kalina и выкручиваем болт, которым рулевая колонка удерживается в отрегулированном положении.
Снимаем оба передних колеса.
Откручиваем гайки поворотных рычагов и вынимаем наконечники.
Под капотом потребуется извлечь АКБ в паре с площадкой.
Вынимаем теплоотражатель.
Откручиваем крепежные элементы, которыми рейка рулевая с электроусилителем удерживается на кузове. Теперь узел спокойно извлекаем наружу.

Для разборки механизма потребуется обзавестись следующим инструментальным набором.

Специальным ключом, позволяющим регулировать рейки конструкции «ВАЗ».
Индикатором часового вида, с помощью которого будет отрегулирована величина зазора.
Плоскогубцами, отвертками и ключевыми наборами.
Молотком, киянкой и съемником для наконечников рулевых тяг.
Зубилом, штангенциркулем и малярной кистью.
