Регулировка ручного тормоза – как натянуть и отрегулировать?

Советы профи

Если вы не желаете тратить свои силы и время на освоение достаточно несложной схемы устройства ручного тормоза и подтягивать ручник своими силами, то можете обратиться в автосервис. Цена вопроса — минимум 400 рублей зависимо от региона страны, но мероприятие не одноразовое. Через определенное время вам потребуется снова регулировать трос ручника, для чего придется снова ехать в автосервис. Стоит отметить, что стоимость процедуры будет повышаться с каждым новым визитом.

После подтяжки не редко происходит, что появляется сильный треск. Возможно в ходе подтяжки неправильно уложился тросик либо два троса. Проконтролируйте, чтобы трос не цеплялся за крепления либо еще что-нибудь. Болты, на которых закреплен тросик, можно выкрутить и посмотреть, в каком они состоянии. При наличии следов от натирания, необходимо уложить трос правильно. Кроме того, трос может трещать от того, что он перетянут (даже когда щелчки стояночного тормоза укладываются в требуемый интервал).

Подтягивать ручник приходится достаточно часто. Это связано с конструкцией стояночного тормоза. Кроме того, вам придется регулировать стояночный тормоз при замене тормозных колодок, ремонте ручника, ремонте тросика, а также замене заднего тормозного цилиндра.

Устройство стояночного тормоза

Основной элемент, активирующий тормоза — это тросик. Тросик лучше, когда он состоит из большого количества тоненьких жилок диаметром 0,01 мм. Эти стальные тоненькие проволоки свиваются и свивки скручиваются в один канат. Если тросик состоит из одной проволоки, то надежность его меньше, так как он одножильный тросик легко сломать. Материал для тросика — высокопрочная сталь.

На схемах изображено устройство механического стояночного тормоза механического типа.

Привод стояночной тормозной системы механического типа: 1 – кнопка фиксации рычага; 2 – рычаг привода стояночного тормоза; 3 – защитный чехол; 4 – тяга; 5 – уравнитель троса; 6 – регулировочная гайка; 7 – контргайка; 8 – трос; 9 – оболочка троса Устройство тормозного барабанного механизма заднего колеса: 1 – гайка крепления ступицы; 2 – ступица колеса; 3 – нижняя стяжная пружина колодок; 4 – тормозная колодка; 5 – направляющая пружина; 6 – колесный цилиндр; 7 – верхняя стяжная пружина; 8 – разжимная планка; 9 – палец рычага привода стояночного тормоза; 10 – рычаг привода стояночного тормоза; 11 – щит тормозного механизма

Тросики по технологии изготовления подвергаются упрочнению и смазываются, чтобы максимально минимизировать силу трения, возникающую в кожухе троса.

Снаружи трос обвит металлической проволокой и покрывается полимерным материалом (прорезиненный пластик). С торцов оболочка тросика имеет специальные стальные оболочки, гильзы, которые запрессовываются.

1 — рычаг; 2 — кнопка; 3 — пружина тяги; 4 — тяга защелки; 5 — чехол; 6 — передний трос; 7 — направляющая заднего троса; 8 — распорная втулка; 9 — оттяжная пружина; 10 — распорная планка; 11 — рычаг ручного привода тормозных колодок; 12 — задний трос.

Принцип работы ручного механического тормоза с барабанными тормозами:

1. Водитель поднимает рукоятку тормоза до определенного щелчка. Если трос перетянут, то возможно можно только поставить на первую защелку с большим усилием. Если слабоват, то даже на последней защелке тормозные колодки не зафиксируют колеса на 100%.
2. Тяга тянет основной трос, о он тянет вторичные тросы через крепежный кронштейн.
3. Рычаг, что находится внутри тормозного барабана, начинает поворачиваться и распорная планка одинаково раздвигает колодки, в результате чего накладки колодок прижимаются к барабану и не дают ему вращаться.
4. Когда водитель опускает ручник, тросы ослабляется, пружины в барабанах возвращают назад распорку и рычаг (тот, что в барабане), колодки сжимаются и больше не воздействуют своими накладками на барабан.

На машинах, задние тормоза которых дисковые, принцип работы механического ручника примерно такой же. Трос тянет рычажок, который в свою очередь сжимает тормозной диск. Рычажок на дисковых тормозах устанавливается сзади ступицы и снаружи.

Принцип работы электронного ручника:

1. Водитель грузового автомобиля нажимает кнопку ручного тормоза, электронный блок получает команду.
2. Контроллер включает 2 электродвигателя с редукторами, которые установлены на задних колесах.
3. Электромоторчики сжимают тормозные колодки вокруг диска. Датчик определяет с какой силой сжимать колодки. Если колодки накладки колодок стерлись, колодки сжимаются с большей силой.
4. Для отключения электромеханического ручника достаточно также нажать кнопку.

Плюсы электронного тормоза:

• Если водитель забыл отключить стояночный тормоз, то после запуска ДВС во время трогания машины, контроллер отпустит колодки.
• Для разблокировки задних колес, водитель не сможет отключить тормоз, просто нажав. Надо сначала завести двигатель, пристегнутся, поставить ногу на тормоз и нажать на кнопку.
• На машинах с электротормозами, есть кнопка противооткатного устройства Auto Hold (Авто удержание). Когда автомобиль останавливается с работающим ДВС, сразу автоматически включается блокировка колес. Это позволяет водителям трогаться на разных уклонах.

Электронные тормоза надежнее механических, хоть у электротормозов есть такой минус: не будет работать с севшим аккумулятором. Механические тормоза просты в конструкции, но частая причина отказов или уменьшения эффекта, это загрязнение тросика, его растяжение или обрыв.

Причины неисправности ручного тормоза

Поломка ручника не такое уж и редкое явление и растяжение троса не единственная проблема. Бывает, что и после натяжки не держит ручник ВАЗ 2114. Самые распространенные причины этого явления мы разберем поближе.

Стояночный тормоз имеет незамысловатое устройство, однако, и в нем есть чему ломаться.

Причин этому может быть несколько:

• Изношенные тормозные колодки;
• Разрыв или деформация троса;
• Износ барабанов.

Также могут быть изношены или подвержены механическому повреждению любые элементы системы ручного тормоза. В таких случаях проблема выявляется на глаз, либо на станциях технического обслуживания.

Как заменить стояночный тормоз

Если после регулировки стояночный тормоз не работает, еле держит, а трос затянут по максимуму до упора, то пришло время делать замену.

Для замены главного тросика или отходящих к колесам надо поставить также машину на смотровую яму.

Из салона, снимаем декор накладку у основания ручника и откручиваем гайку, с помощью которой делали регулировку. Для вспомогательных тросов надо отсоединить уравнители поворотом на 90 градусов.

Снять тормозной барабан, тормозные колодки, и отверткой надо оттянуть наконечник троса из паза на разжимном рычажке. Пассатижами (плоскогубцами) разжимаем фиксатор пружины снимаем его с щитка.

Смазка для тросика ручного тормоза

Лучше смазывать трос консистентной смазкой, которая имеет хорошие эксплуатационные характеристики: высокая максимальная температура плавления и стойкая к окислению.

Отлично подходит смазка для троса Литол 24. Можно также воспользоваться его зарубежными аналогами.

Стояночный тормоз, как проверить его работоспособность

В тормозной стояночной системе в основном применяется механический тормозной привод, обеспечивающий передачу тормозного усилия к тормозному механизму от человека. Человек взаимодействует с ножной педалью, тягой или ручным рычагом. Наиболее распространенным механизмом является ручной рычаг, что, как правило, расположен рядом с сиденьем справа от водителя. Ручной рычаг оборудован храповым механизмом, который фиксирует стояночный тормоз в рабочем положении. На этом рычаге находится выключатель контрольной лампы ручника. Сама лампа вмонтирована на приборной панели и включается во время срабатывания стояночного тормоза.

На транспорте с дисковыми тормозами используют следующие конструкции тормозного стояночного механизма — барабанный, кулачковый и винтовой.

Проверять работоспособность стояночного тормоза необходимо регулярно (желательно после каждых тридцать тысяч километров езды), так как ручник может находится в рабочем состоянии, однако очень слабо держать автомобиль, что может привести к скатыванию транспортного средства с уклона и созданию аварийной ситуации. Особенно это касается автомобилей, которые эксплуатируются длительное время.

Для проверки работоспособности ручника необходимо поставить автомобиль на небольшую горку с примерным уклоном в 25 процентов. После этого необходимо остановится, дернуть ручной тормоз вверх до упора, включить нейтральную передачу, отпустив, при этом, педаль тормоза. Если транспортное средство выстоит и не скатится вниз, значит нет необходимости в регулировке стояночного тормоза.

Если поблизости нет подобного уклона, вы можете проверить состояние стояночного тормоза другим способом. Для этого поставьте транспорт на ровную поверхность, после чего необходимо дернуть ручник и поставить в нейтральное положение рукоятку переключения передач. Теперь выйдите из автомобиля и попробуйте самостоятельно толкнуть транспортное средство. Если оно сдвинулось с места, значит стояночный тормоз работает слабо.

Кроме того, существует еще один метод проверки стояночного тормоза. Для этого необходимо затянуть его до отказа, включить первую передачу и медленно отпустить сцепление. Если прибор нормально работает, мотор транспортного средства должен заглохнуть. В ином случае автомобиль начнет очень медленно двигаться, что свидетельствует о необходимости отрегулировать ручник или произвести замену тросика.

Как отрегулировать ручник

И вот решил, значит, показать, как я регулирую ручник со своей точки зрения.

Как известно, ручник регулируется в двух местах:

• посредством натяжения троса из салона
• раздвижением колодок в самом механизме

И вот здесь начинается самое интересное. Абсолютное большинство занимается натяжкой троса из салона. Закрутили гайку, трос натянули, добились необходимого количества щелчков и готово.

Но как по мне — это в корне не верно.

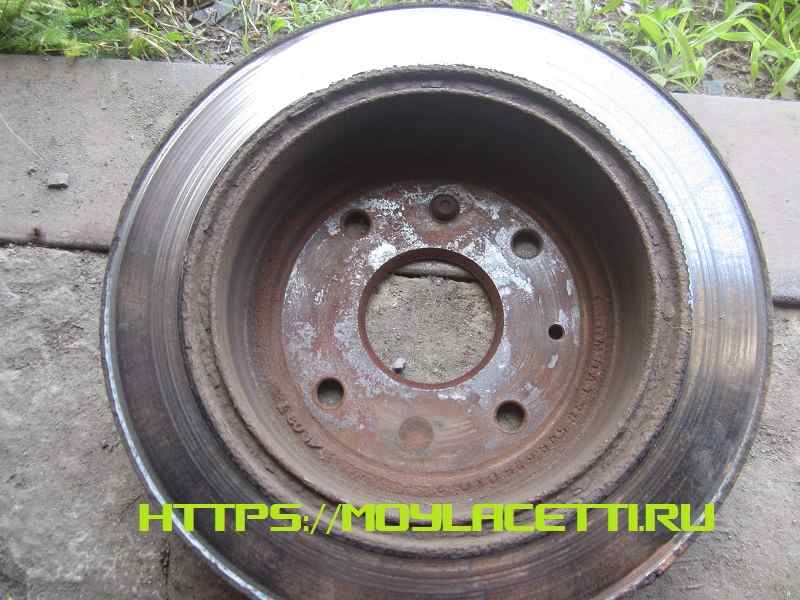

Если Вы когда-нибудь снимали тормозной диск и обращали внимание, как устроен и как работает сам механизм ручника, то Вы поймёте суть ошибки данных мануалов. Дело в том, что трос разводит колодки только вверху! Следовательно работать будет только верхняя часть колодок, а нижняя останется не при делах

А оно нам надо такое? Конечно нет

А оно нам надо такое? Конечно нет

Дело в том, что трос разводит колодки только вверху! Следовательно работать будет только верхняя часть колодок, а нижняя останется не при делах. А оно нам надо такое? Конечно нет.

Тем более постоянно перетянутый трос — это тоже как-то не по Фэншую.

В общем, как по мне правильная регулировка ручника состоит из следующих шагов:

• послабляем трос ручника в салоне, чтобы он и не провисал, но и не был перетянут
• разводим колодки в самом механизме до момента, когда они начнут задевать за барабан и немного их сводим, чтобы барабан начал крутиться свободно
• регулируем трос в салоне до необходимых 6-8 щелчков

Важно понять, что трос необходимо не натягивать, а регулировать!

Теперь более детально рассмотрим этот процесс.

Для начала добираемся до гайки регулировки троса в салоне. Для этого дергаем вверх подстаканник

Видим заглушку

Поддеваем ее с правого торца и снимаем

Видим гайку под ключ на 12 мм. Это и есть гайка регулировки троса ручника

Лезем под машину и оцениваем состояние троса. Если он сильно перетянут, то послабляем его. Если имеются порванные нити троса, то трос необходимо заменить

Если пыльники порваны, тогда трос также нуждается в замене

В этом месте всё очищаем и также оцениваем целостность троса

Снимаем тормозной суппорт. Сделать это достаточно просто, открутив ключом на 14 два болта его крепления. Один внизу…

…и один вверху

Снимаем суппорт и подвешиваем его за проволоку

Теперь у нас два пути:

• регулируем ручник
• снимаем тормозной диск, оцениваем ситуацию и состояние механизма, очищаем всё и обрабатываем, например, преобразователем ржавчины

Предпочтительнее пойти по второму пути, так как там всё очень любит ржаветь, да и состояние колодок желательно оценить.

В общем, если лень или нет времени возиться, тогда вынимаем резиновую заглушку (красная стрелка) и приступаем к регулировке, а если есть желание сделать всё основательно, тогда откручиваем болт крестовой отвёрткой (желтая стрелка)

Если пошли по лёгкому пути, то после извлечения заглушки необходимо выставить диск так, чтобы отверстие было внизу. При помощи фонарика в отверстии мы увидим зубчатое колесо регулировочного механизма

Берём отвёртку с плоским лезвием, просовываем в отверстие и вращаем это зубчатое колесо. Когда крутим его вверх — колодки разводятся, а когда крутим вниз — отгадайте, что они делают

Разводим колодки до упора, а затем немного назад, чтобы диск не затирал о колодки.

Внимание! Так как диск крепится только одним болтиком, то чтобы избежать перекоса и обеспечить точность регулировки — имеет смысл дополнительно зафиксировать диск колёсной гайкой

Теперь идём в салон и регулируем трос. Закручивая гайку, добиваемся необходимых 6-8 щелчков.

В принципе, можно оставить и большее количество щелчков — до 10.

Проверяем вращение колёс и работу ручника. На этом процесс регулировки ручника окончен.

Если Вы всё же решили снять диск и оценить состояние механизма, то я делаю это так.

Откручиваем болтик крестовой отвёрткой и снимаем диск.

Очищаем все доступные места

и сам диск тоже

Затем я всё обрабатываю преобразователем ржавчины

Ждём пока всё высохнет и почернеет

Затем все трущиеся места и крепления пружин и колодок смазываем медной смазкой. Не рабочую часть колодок!!!

Ей же смазываем резьбу регулировочного механизма и болт крепления диска, чтобы в следующий раз он открутился без особых проблем

Осталось только отрегулировать ручник по вышеизложенному алгоритму.

Будут вопросы или поправки с дополнениями — милости прошу в комментарии ниже.

Если в процессе работы выяснится, что суппорт Вашего авто заклинил, тогда посетите страницу Ремонт тормозного суппорта

Вот обещанное видео о регулировке ручника

Всем Мира и ровных дорог

По теме:

+22

Как понять, что привод стояночного тормоза нуждается в регулировке

Специалисты рекомендуют диагностировать состояние стояночного тормоза каждые 30 тыс. км пробега либо раз в год, если автомобиль мало эксплуатируется. Кроме того, необходимо проводить диагностику работоспособности ручника при наличии подозрений на наличие неисправности. Эта достаточно простая процедура, которая может проводиться самостоятельно.

Насколько правильно выполнена регулировка привода стояночного тормоза вашего авто можно проверить двумя способами.

1. Первый вариант предполагает наличие крутого уклона, на который нужно установить авто и затянуть стояночный тормоз. Если привод ручника отрегулирован правильно, то машина не будет скатываться. Если же авто начинает двигаться, нужно попытаться затянуть стояночный тормоз до упора. Если и это не помогло, нужно обратиться в автосервис для регулировки или ремонта привода ручника.
2. Второй способ диагностики регулировки привода ручника может применяться на ровной площадке. Для этого нужно затянуть стояночный тормоз, завести мотор, включить передачу и плавно отпускать сцепление. Если мотор при этом заглохнет, значит с ручником все в полном порядке. Если же, при полностью затянутом стояночном тормозе машина будет двигаться, значит вашему авто необходим квалифицированный ремонт.

Симптомы, указывающие на неисправность привода стояночного тормоза:

• Заметное ослабление натяжения троса ручника.
• Повышенный износ тормозных колодок.
• Увеличенный зазор колодками и барабанами тормозного механизма задних колес.

Необходимо выполнить регулировку привода стояночного тормоза если:

• Произведена заменена тормозных колодок задних колес.
• Выполнялась замена барабанов или тормозных дисков задних колес.
• Проводились работы по регулировке положения тормозных колодок задних колес.
• Выполнена замена троса стояночного тормоза.
• Выполнялась переустановка регулировочного механизма ручника.
• Увеличился ход рычага ручника до 10 зубьев.

Проверка состояния и регулировка привода стояночного тормоза должна выполняться квалифицированными специалистами. При наличии соответствующих знаний об устройстве автомобилей можно попытаться решить эту задачу своими силами.

Такие работы выполняются в специально оборудованном для ремонта авто месте с соблюдением требований техники безопасности. Перед началом регулировки и ремонта стояночного тормоза следует ознакомиться с устройством этого элемента на конкретном авто. Найти соответствующую информацию можно в эксплуатационной инструкции автомобиля.

Регулировка ручника ВАЗ 2107

Восстановление работоспособности ручного тормоза следует начать с проверки натяжения троса. Чтобы натянуть трос ручника ВАЗ 2107, понадобится:

• пассатижи;
• пара ключей на 13;
• металлическая щетка;
• WD-40;
• домкрат.

Регулировку следует производить на смотровой яме или подъемнике. В последнем случае домкрат не понадобится.

Порядок действий таков:

• Вывесить задние колеса при помощи домкрата или подъемника так, чтобы их можно было вращать рукой.
• Затянуть ручник на 2-3 щелчка (до положения блокировки).
• Очистит металлической щеткой резьбу на регулировочном болту, если она загрязнена. При сильной коррозии для откручивания гайки с регулировочного болта следует использовать WD-40.
• Парой ключей на 13 отпустить контргайку;
• Ключом на 13 и пассатижами отрегулировать положение гайки так, чтоб колеса заблокировались.

Примечание: если даже в крайнем положении гайки ручник ВАЗ 2107 не затягивается в достаточной мере, необходимо заменить трос.

• Убедиться, что трос не перетянут и при опускании рычага колеса разблокируются.
• Затянуть контргайку.
• Смазать резьбу регулировочного болта литолом, чтобы предотвратить коррозию.

Как видите, натянуть ручной тормоз ВАЗ 2107 достаточно просто.

Во время регулировки ручника стоит проверить подшипники задних колес. Вращаться они должно легко и плавно, без шума. Наличие люфтов говорит о необходимости подтянуть подшипники.

FakeHeader

Comments 17

актуальная тема. правильно ли я понял — рычаг вверх до упора а потом просто подтянуть? ничем не контрится? а как поймать момент затяжки на «заветные три щелчка?»

На заветные 7-8 щелчков, в книжке написано, а так да так как я написал. Даже двумя руками подымал.

актуальная тема. правильно ли я понял — рычаг вверх до упора а потом просто подтянуть? ничем не контрится? а как поймать момент затяжки на «заветные три щелчка?»

А так 2-3 оборотика сделайте и харе.

Я у официалов спрашивал, во сколько обойдется регулировка ручника. Насчитали 2700 р.

Вопрос, а зад в любом случае вывешивать надо?

нет конечно), если без фонатизма)

не перетяните. а то барабашка будет греться ппц

По моему его не подтягивают. У нас самонатяжитель есть. Значит закис он у тебя или неправильно подтягивал. Давишь на педаль тормоза до упора (при рабочем двигателе легче) и легким движением ручника вверх и вниз (должно слышаться срабатывание храповика) даешь прокрутиться храповому механизму самонатяжителя (выбрать зазор). Это в теории.

Не вводите людей в заблуждение!Изд-во «За рулем»,Стр. 220, замена задних тормозных колодок

Чтобы отрегулировать положение тормозных колодок нажимаем педаль тормоза несколько раз. Удерживаем ее в нажатом положении и затем многократно поднимаем и опускаем рычаг стояночного тормоза (при перемещении рычага нужно все время держать кнопку выключения стояночного тормоза на рычаге нажатой, чтобы храповой механизм не работал). При этом в тормозных механизмах задних колес будут слышны щелчки от работы механизма автоматической регулировки зазоров между колодками и тормозными барабанами. Рычаг стояночного тормоза поднимаем и опускаем до тех пор, пока не прекратятся щелчки в тормозных механизмах.

По моему его не подтягивают. У нас самонатяжитель есть. Значит закис он у тебя или неправильно подтягивал. Давишь на педаль тормоза до упора (при рабочем двигателе легче) и легким движением ручника вверх и вниз (должно слышаться срабатывание храповика) даешь прокрутиться храповому механизму самонатяжителя (выбрать зазор). Это в теории.

После различных работ, например, после замены тросов, производят в обязательном порядке регулировку стояночного тормоза. Чтобы выполнить регулировку ручного тормоза Renault Duster, снимается декоративная пластиковая панель. Ее расположение находится в салоне. Еще более точнее- между передними сиденьями. С помощью десятым ключом, производится регулировка натяжения троса. Данным ключом, вращаем гайку, возле рычага, стояночного тормоза. Вращая гайку так, как было описано выше, причем все действия должны осуществляться по часовой стрелке, трос, непременно будет натягиваться. Если же, откручивать, то трос, ослабляется. Чтобы отрегулировать стояночный тормоз, автомобиля Рено Дастер, нужно вывесить его задок. Затем, нажмем несколько раз, педаль тормоза, ее нужно удерживать . Рычаг тормоза после этого, взводим вверх. В ручном тормозе, его ход, будет, порядка шести или восьми щелчков. Количество щелчков, и их регулировку, произведем с помощью гайки, которая расположена возле рычага

При опущенном рычаге(обратите внимание) задним колесам ничего не должно мешать. Вращение должно быть свободным. При поднятом же, автомобиль, не должен съезжать с клона, (условно- двадцать три градуса)

Это включительно

При поднятом же, автомобиль, не должен съезжать с клона, (условно- двадцать три градуса). Это включительно.

Система стояночного тормоза Renault Duster — это один из самых простых и при этом самых надёжных механизмов, функционирующих на этом автомобиле. В каждый элемент этой системы заложен солидный ресурс, что способствует её длительной и бесперебойной работе. И всё же рано или поздно ручник перестаёт справляться с возложенной на него задачей с достаточной эффективностью или вовсе отказывает из-за того, что трос привода тормозных колодок вытягивается, а сами колодки постепенно изнашиваются. Решением проблемы в этом случае является регулировка ручного тормоза Рено Дастер своими руками или в условиях автомастерской.

Если вы предпочитаете проводить мелкий ремонт автомобиля самостоятельно, в таком случае материал этой статьи будет вам полезен. Ниже вы сможете ознакомиться с руководством, как без посторонней помощи подтянуть трос ручника Рено Дастер. Но прежде чем приступать к выполнению регулировочных работ, нелишним будет освежить в памяти, как устроена система ручного тормоза вашей машины.

Натяжка ручного тормоза своими руками (поэтапный ход работы)

1. В первую очередь, следует поставить на первую передачу рычаг коробки передач.
2. Далее необходимо подсчитать количество щелчков ручника. Если менее двух, ослабьте натяжение троса, более пяти — наоборот, усильте натяжение.
3. Затем полностью отпустите ручник.
4. Теперь берем два ключа на 13 и лезем под автомобиль.
5. Для удлинения троса необходимо отвернуть контргайку, соответственно, для его уменьшения контргайку следует затянуть.
6. Находим глушитель и снимаем крепления глушителя и коллектора, что существенно упростит процесс.
7. Далее находим уравнитель тросов, а также гайку и контргайку.
8. С помощью первого ключа ослабляем контргайку, а с помощью второго — удерживаем ее во избежание прокручивания.
9. Регулируем и систематически проверяем ход. Приемлемое количество щелчков — от двух до пяти.
10. Когда требуемый результат получен, необходимо поднять домкратом заднюю часть транспортного средства, чтобы колеса висели. Далее проверяем, не мешают ли тормозные колодки вращению.
11. Теперь поднимаем рычаг, после чего колеса должны встать намертво.
12. Закручиваем контргайку.

Некоторым умельцам удается подтянуть стояночный тормоз без ослабления креплений глушителя. При этом они применяют пресловутые самодельные ключи. В результате того, что натяжка осуществляется достаточно часто, такие приспособления очень актуальны.

Замена троса ручника на ВАЗ 2109 и 2110. Обойдемся без СТО

• Домкрат;
• Новый трос ручного тормоза;
• Новый ремкомплект резиновых втулок;
• Тормозные колодки барабанного типа для задних колес;
• Набор автомобильных инструментов;
• Башмаки для клина скатов.

• Обязательно наличие эстакады или смотровой ямы, так как без них мы не сможем попасть под днище авто;
• Ставим авто на нейтралку, тщательно клиним передние колеса от возможного прокручивания;
• Убеждаемся, что ручник опущен в положение «выкл», лезем под днище авто и с помощью накидка отвинчиваем центральный шток – натяжитель троса ручника, который находится в задней части трансмиссии. Характерная отличительная черта это рычаг с двумя натяжителями на концах;
• После, как трос будет спущен с переднего натяжителя, приступаем к задней части. Для этого поочередно поддомкрачиваем задние колеса, срываем крепежные болты и снимаем колеса;
• У нас освобождается доступ к тормозному блоку и цилиндру. С помощью крестообразной отвертки отвинчиваем 3 винта и снимаем крышку тормозного модуля. Видим перед собой две колодки и тормозной цилиндр с тросом – натяжителем;
• Учитывая, что ранее мы ослабили центральный шток, с помощью пассатижей отсоединяем нижний рычаг троса с тормозной колодки, предварительно сняв пружину;
• Достав трос ручного тормоза с одной стороны, можно приступать к другой, предварительно одев на место прежнего новый трос. Далее устанавливаем модульно тормозной комплекс. При необходимости колодки нужно заменить, иначе вам придется это сделать только спустя пару тысяч км;
• Обработав второе колесо подобным образом, нам остается только завести вторые концы на центральный натяжитель и поджать его до соответствующего уровня гайкой;
• Проверка работоспособности проходит следующим образом: автомобиль ставится под уклон не менее 25% на ручник. Количество фиксаций не должно превышать границ от 2 до 7;
• Далее следует выйти из авто и попробовать сдвинуть машину с места вниз, приложив физические усилия, если такового не получилось, то вы все сделали правильно, в противном случае необходимо поджать немного трос ручного тормоза;
• Выполнение всех условий может говорить о том, что вам можно следовать дальше и никакой техосмотр вам не страшен.

AutoFlit.ru

The following two tabs change content below.

• Bio
• Latest Posts

admin1

Являюсь профессионалом в области «Автоэлектрики» и «Диагностики Авто». Стаж работы более 10 лет. Выявлю и устраню неисправности любой сложности. ( Даже с авто с которыми не могут справиться Дилеры и сервисы как бы высшего класса). Выполняем все виды работ по установки дополнительного электроборудования (ксенон, мультимидийная система, спец сигналы и т.д.)

Ручник не держит

Статья и представленные видео посвящены регулировки ручного тормоза, но в некоторых случаях ручник не держит по причине изношенных тормозных колодок либо отсутствия троса. Если ручной тормоз не работал с момента покупки автомобиля, перед началом регулировки убедитесь, что трос не был оборван из-за естественного износа или плохого крепления.

Барабанные тормоза

Проще всего регулировка ручника осуществляется на барабанной тормозной системе. Схематическое изображение устройство ручного тормоза ВАЗ 2113-15.

Поднятие рычага ручника приводит к перемещению тяги (5), от которой к каждому из колес под днищем автомобиля идут контуры троса. Проходя через тормозной щит, тросы соединяются с рычагами ручного привода колодок. При поднятии ручника трос воздействует на рычаг (13), верхняя часть которого закреплена на оси (12). В итоге созданное рычагом усилие через разжимную планку равномерно передается на тормозные колодки, прижимая их к барабанам.

В некоторых видах конструкции вместо тросов применяется комбинация тяг, но именно описанное выше устройство можно встретить на всех современных автомобилях с задними барабанными тормозами.

Как подтянуть трос

Суть регулировки заключается в перемещении уравнителя троса по тяге в направлении передней части автомобиля. В зависимости от конструкции автомобиля, механизм для регулировки может находиться в салоне либо под днищем, как в случае с ВАЗ 2115,2114,2113,2199,2109,2108, Opel Astra F и многими другими авто.

Для доступа к регулировочному механизму, расположенному в салоне, в центральном туннеле зачастую имеется специальный лючок. В нашем случае процесс описан и показан на видео на примере авто, где регулировка осуществляется под днищем, поэтому автомобиль предварительно нужно загнать на эстакаду либо смотровую яму. Инструкция, которая позволит подтянуть трос, если не держит ручник.

1. Металлической щеткой очистите резьбу регулировочной тяги.
2. Ослабьте контргайку. Чтобы при откручивании и обратном закручивании после регулировки придать конструкции жесткость, потребуются 2 ключа – одним в момент откручивания нужно удерживать регулировочную гайку, а вторым откручивайте контргайку.
3. Сместите положение регулировочной гайки, закрутив ее на необходимое количество витков.
4. После завершения регулировки подтяните контргайку так, чтобы она плотно прижалась к регулировочной гайке.

Какая степень натяжки считается правильной

В случае техосмотра, который в РФ на гражданских транспортных средствах не проводится, эффективность ручного тормоза проверяется двумя способами:

• автомобиль с полной снаряженной массой должен быть надежно зафиксирован ручным тормозом на уклоне 16º или 25º, в зависимости от актуальных требований;
• действие ручного тормоза проверяется на специальных барабанах. При этом измеряется не только тормозное усилие, но и равномерность ее распределения между задними колесами.

Народные методы

При самостоятельной регулировке стояночного тормоза оценить натяжение троса ручника можно двумя способами:

• по количеству щелчков. При этом информацию стоит искать по конкретной модели автомобиля, так как, к примеру, для Daewoo Matiz нормой будет 7 щелчков, а для ВАЗ 2106 – 2-4 щелчка. Недостаток регулировки лишь в том, что иногда после замены тормозных барабанов, колодок, и соблюдении усредненного значения по количеству щелчков даже при опущенном ручнике тормозные колодки могут быть излишне сильно прижаты к барабанам. Поэтому после обслуживания задних барабанных тормозов степень натяжки должна отличаться от усредненных требований, но после притирки ручник нужно будет обязательно подтянуть;
• по степени прижатия фрикционных накладок. Для регулировки ручника задние колеса необходимо будет вывесить. Подтягивать трос нужно до такого состояния, чтобы при опущенном рычаге стояночного тормоза колодки едва касались тормозных барабанов. При вращении от руки колесо должно довольно свободно вращаться, но при этом будет ощущаться едва заметный звук от прижатых к барабанам фрикционных накладок (если колодки изношенны неравномерно, то характерный звук при вращении будет в определенном положении колеса). При такой регулировке после преодоления 100-200 км фрикционные накладки немного сотрутся, и зазор станет близким к идеальному.
