Развал – схождение для чего нужна процедура?
Перед тем как я дам вам пошаговую инструкцию давайте разберемся что же это за процедура развал – схождение, какими бывают углы установки колес Ваз 2109 и как от них зависит поведение автомобиля на дороге?
Для обеспечения хорошей устойчивости и управляемости автомобиля передние колеса установлены под определенными углами относительно элементов кузова и подвески. Регулируют три параметра: схождение, угол развала колеса, угол продольного наклона оси поворота.
Угол продольного наклона оси поворота — угол между вертикалью и линией, проходящей через центры поворота шаровой опоры и подшипника опоры телескопической стойки, в плоскости, параллельной продольной оси автомобиля. Он способствует стабилизации управляемых колес в направлении прямолинейного движения. Этот угол зависит от количества регулировочных шайб на концах растяжки. Для уменьшения угла шайбы добавляют, а для увеличения снимают. При установке/удалении одной шайбы угол изменяется приблизительно на 19′. Симптомы отклонения величины угла от нормы: увод автомобиля в сторону при движении, разные усилия на рулевом колесе в левых и правых поворотах, односторонний износ протектора.
Угол придельного поворота оси на повороте ВАЗ 2109
Угол развала колеса — угол между плоскостью вращения колеса и вертикалью. Он способствует правильному положению катящегося колеса при работе подвески. Угол регулируется поворотом верхнего болта крепления телескопической стойки к поворотному кулаку. При сильном отклонении этого угла от нормы возможен увод автомобиля от прямолинейного движения, односторонний износ протектора.
Угол развала колес ВАЗ 2109
Схождение колес — угол между плоскостью вращения колеса и продольной осью автомобиля. Схождение можно также определить как разность расстояний между закраинами ободьев, замеренных сзади и спереди колес на уровне их центров. Схождение колес способствует правильному положению управляемых колес при различных скоростях движения и углах поворота автомобиля.
Схождение колес Ваз 2109
Схождение изменяется вращением регулировочных муфт при ослабленных контргайках наконечников рулевых тяг. Перед регулировкой рейку рулевого механизма устанавливают в среднее положение (спицы рулевого колеса — горизонтально). Признаки отклонения схождения от нормы: сильный пилообразный износ шин в поперечном направлении (даже при небольших отклонениях), визг шин в поворотах, повышенный расход топлива из-за большого сопротивления качению передних колес (выбег автомобиля намного меньше положенного).
Схождение колес в домашних условиях
Изменения в параметрах схода – развала колес автомобиля – это вопрос времени. Как только вы заметили, что руль на поворотах «водит», следует проверить параметры схождения и развала шины.
Развал колес и угол схождения
Изначально в каждом автомобиле, сошедшем с конвейера, шины установлены с небольшим наклоном наружу, что называется развалом и несколько направлены друг к другу, что специалисты называют схождением.
Сделано это для того, чтобы он легко удерживал необходимое направление во время езды и имел хорошую устойчивость. При этом качание автомобиля минимальное, что существенно продлевает «жизнь» колес.
В техпаспорте каждой машины указано оптимальное значение угла наклона и рекомендации по его регулировке.
Именно угол схождения влияет на качество движения автомобиля и износостойкость шин, поэтому при любых признаках его нарушения лучше произвести измерения и устранить неполадки.
Определение схождения колес в домашних условиях
Схождением колес называется разница в расстоянии между внутренними сторонами обода. Чтобы его измерить своими руками, потребуется линейка складывающаяся или телескопическая. Регулировка схождения в домашних условиях предполагает введение изменений сходимости колес.
Определив уровень отклонения, вам необходимо будет его подгонять под стандарты, установленные производителем, хотя бы приблизительно. Все измерения следует записать, чтобы в случае, если с первого раза регулировка своими руками не получится, повторить все сначала.
Проведение изменений параметров схождения
Балансировка, проводимая в домашних условиях, предполагает такие действия:
- Прежде всего, нужно проверить давление в шинах и в случае отклонения, подкачать их.
- Приготовьте все необходимые инструменты и ключи.
- Определитесь, с какой именно оси начнется регулировка своими руками.
- Поднимите машину с помощью домкрата и слегка раскрутите контргайки рулевых тяг.
- Отметьте, какая балансировка указана в положительном схождении колес в техпаспорте и поделите это значение на две шины. Например, если до правильных показателей схождения не хватает пару сантиметров, то это означает, что регулировка своими руками должна проводиться по одному сантиметру на каждую шину.
Вращайте рулевую тягу до изменения показателей ее длины.
Зажмите все гайки и опустите машину. Ее следует подвигать вперед – назад, а затем снова измерить показания схождения. Если балансировка колес на выбранной оси распределена равномерно и показатели в пределе заводских норм, то затяните контргайки и можно произвести те же действия своими руками на другой стороне автомобиля.
Важно помнить, что затягивание гаек после проведения работы в домашних условиях производится, когда машина стоит на земле. В том случае, если регулировка колес вас не устроила, проведите все действия сначала
Обязательно проверьте работу, проделанную своими руками на дороге. Она покажет, насколько правильно проведена балансировка
В том случае, если регулировка колес вас не устроила, проведите все действия сначала. Обязательно проверьте работу, проделанную своими руками на дороге. Она покажет, насколько правильно проведена балансировка.
Хотя никакой вроде бы сложности в проверке схождения нет, следует быть очень внимательным при измерении показателей до начала работы и после нее. Все болты лучше дважды перепроверить до выезда на большое расстояние.
Желательно, чтобы регулировка схождения была перепроверена на СТО, что не займет много времени и не стоит больших денег, но вывод или совет профессионала будет полезен. Это поможет в дальнейшем более уверенно проводить подобные работы.
Как выставить схождение
После того как угол развала был отрегулирован, необходимо заняться схождением. При этом обязательно установить автомобиль на ровную поверхность и вывернуть колеса в положение «прямо». На внутренней стороне покрышки делаются отметки в виде точек. Их необходимо ставить вплотную к диску. Кстати, для выполнения работ вам понадобится телескопическая линейка – это будет ваше самое главное оборудование. Развал-схождение без такого приспособления выполнить невозможно.
Концы линейки устанавливаются к отметкам и фиксируются. При этом она не должна касаться деталей кузова. Дальше необходимо совместить отметку «0» и неподвижную шкалу на линейке. Чуть-чуть передвигаем ТС вперед, так чтобы двигалась линейка, но при этом ничего не касалась. Дальше нужно проверить показания. Если расстояние между колесами сократилось, то рулевые тяги надо несколько укоротить, и наоборот. Регулировка длины тяг выполняется с помощью муфты.
Что нужно для начала работ?
Вы должны понимать всю серьезность выполняемой процедуры и отнестись к ней максимально ответственно. Вам это нужно в первую очередь. Для выполнения регулировки углов наклона потребуется не так много. Во-первых, автомобиль необходимо поставить на смотровую яму. Во-вторых, обзаведитесь шнуром с отвесом и небольшим кусочком мела. Также желательно иметь при себе обычную измерительную линейку и набор инструментов для ТС (ключи, отвертки и т.п.).
После этого постарайтесь стать на смотровую яму так, чтобы колеса смотрели максимально прямо. Сделайте снизу и сверху отметки с помощью мела. Потом используйте шнур с отвесом. Его прикладывают к крылу ТС, а затем измеряют расстояние между шнуром и ободом вблизи отметок. Допустимая разница – 3 мм.
6.1.4 Проверка и регулировка углов установки колес
Проверка и регулировка углов установки передних колес выполняется на специальных стендах в соответствии с инструкцией на стенд. Предупреждение
Проверка углов установки колес обязательна, если производится замена или ремонт деталей подвески, которые могут повлечь за собой изменение углов установки колес.
У нового автомобиля (до первого технического обслуживания) углы установки колес имеют следующие значения:
| Развал | |
| 0° 30’ | +40’ |
| –30 |
Продольный угол наклона оси поворота
| 4° | +1° |
| –1°30’ |
Схождение
| 1 – 7 мм |
После проведения первого технического обслуживания (через 1500–2000 км пробега) и при дальнейшей эксплуатации автомобиля значение углов установки колес должно быть:
| Развал | 0° 30’ ± 20’ (0° 5’ ± 20’) |
| Продольный угол наклона оси поворота | 4° ± 30’ (3° 30’ ± 30’) |
| Схождение | 2 – 4 мм (3 – 5 мм)* |
* В скобках даны значения углов без нагрузки, без скобок – с нагрузкой. Разница в продольных углах наклона осей поворота правого и левого колес не должна превышать 0° 30’.
Перед регулировкой углов установки колес проверьте:
– давление воздуха в шинах; – осевой зазор в подшипниках ступиц передних колес; – исправность амортизатора (отсутствие заклинивания штока); – радиальное и осевое биение шин; – зазор в верхних шаровых шарнирах подвески; – свободный ход рулевого колеса.
Обнаруженные неисправности устраните и произведите необходимые регулировки.
Контроль и регулировку углов установки колес можно проводить как на груженом автомобиле, так и на ненагруженном, однако контроль углов на груженом автомобиле дает более точные результаты. Поэтому в ответственных случаях рекомендуется проводить контроль и установку углов на автомобиле под статической нагрузкой 3136 Н (320 кгс), что соответствует приблизительно весу четырех человек и грузу в 40 кг в багажнике.
Автомобиль нагружается или специальными грузами, подвешиваемыми к днищу кузова, или балластом (280 кг), размещенным на подушках сидений и в багажнике (40 кг). Передние сиденья должны находиться в среднем положении их продольного хода. Груз в багажнике размещается равномерно. Недостача горючего компенсируется грузом, располагаемым на правой стороне площади багажника. После установки автомобиля на стенд непосредственно перед контролем углов “прожмите” подвеску автомобиля, прикладывая 2–3 раза усилие в 392–490 Н (40–50 кгс), направленное сверху вниз, сначала на задний, а потом на передний бампер. При этом колеса автомобиля должны располагаться параллельно продольной оси автомобиля.
Очередность проверки и регулировки углов установки колес следующая:
– угол продольного наклона оси поворота; – угол развала; – схождение.
Изменение угла развала и продольного наклона оси поворота колеса при изменении количества шайб в пакетах
| Количество шайб, добавленных в пакет или изъятых из него | Развал колеса | Продольный угол наклона оси поворота колеса | |||
| передний болт | задний болт | толщина шайб, мм | |||
| 0,5 | 0,8 | 0,5 | 0,8 | ||
| +1 | +1 | –(7’–9′) | –(11’–14′) | ||
| –1 | –1 | +(7’–9′) | +(11’–14′) | ||
| +1 | –(18’–20′) | –(29’–32′) | |||
| –1 | +(18’–20′) | +(29’–32′) | |||
| +1 | –(7’–9′) | –(11’–14′) | +(18’–20′) | +(29’–32′) | |
| –1 | +(7’–9′) | +(11’–14′) | –(18’–20′) | –(29’–32′) | |
| –1 | +1 | –(7’–9′) | +(11’–14′) | +(36’–40′) | +(52’–64′) |
| +1 | –1 | +(7’–9′) | –(11’–14′) | –(36’–40′) | –(52’–64′) |
Угол продольного наклона оси поворота
| ПОРЯДОК ВЫПОЛНЕНИЯ | ||||
Предупреждение При регулировке углов установки передних колес допускается применение П-образных регулировочных прокладок, которые должны быть установлены прорезью вниз.Угол развала передних колес
|
Признаки нарушенного развала
Производители отечественных автомобилей советуют проводить регулировку каждые 10-15 тысяч пробега. Что касается иномарок, то здесь показатели немного выше — каждые 30 тысяч.
Многие автолюбители не согласны с подобной формулировкой. Очевидно, что молодые люди на «Peugeot» или «Hyundai», разъезжая целыми днями по городу, попадают в ямы и собирают все кочки. Если сравнить их езду с ездой дедушки на ВАЗе, то становится понятно, что регулировка нужна всем, независимо от марки авто и ее состояния.
Распознать неполадки можно по следующим признакам:
во время движений по «прямой» водитель чувствует, что машина отклоняется в сторону;
руль перестал поворачиваться после совершения поворота;
шины издают странные звуки;
покрышки изнашиваются слишком быстро и делают это неравномерно;
расход топлива увеличился;
руль становится «тугим», управление транспортом усложняется.
При обнаружении хотя бы одного «симптома», нужно срочно прибегнуть к ремонту. Некоторые водители утверждают, что шины могут неравномерно изнашиваться из-за низкого давления внутри них
Именно поэтому сначала нужно исключить эту причину, а затем обратить внимание на другие признаки.
Приспособления и инструмент
Для самостоятельной и качественной регулировки колес владельцу автомобиля требуется иметь при себе различный набор приспособлений. Их следует приготовить перед проведением ремонта. Нужно иметь следующие инструменты:
- набор гаечных ключей различных размеров;
- штангенциркуль.
Кроме этого, набор приспособлений зависит еще и от выбранного способа проверки. Среди них максимально распространенные — с помощью линейки или нитки. В этих случаях становится понятно, что в каждом методе используются несложные приспособления.
Во втором случае понадобится только плотная нить небольшой длины. Она нужна для развала. Также потребуется более длинная нить для схождения. Желательно, чтобы она имела крючки на концах, в противном случае ее будет сложнее крепить к колесу. Все представленные методы можно считать классикой жанра, выбор конкретного зависит только от предпочтений автовладельца.
Признаки нарушенного развала-схождения
Как гласит «мануал» автослесаря: «…для отечественного автопарка ранних годов выпуска периодичность проверки «геометрии» составляет 10 000…15 000 километров…», для автомобилей же иностранного производства специалисты рекомендуют проводить диагностику каждые 30 000 километров пробега. По мне, так это слишком размытый показатель, который совершенно не отражает реалии современных эксплуатационных условий.
Согласитесь, тяжело привязать к данным рекомендациям любителя бездорожья на тюнингованном «Паджеро», который активно «собирает» все кочки и ухабы, и дедушку на «семёрке», для которого преодоление дорожной неровности связано с полной остановкой автомобиля.
Поэтому для определения состояния углов развала-схождения передних и задних колёс могут служить следующие признаки:
- при прямолинейном движении автомобиль ведёт в сторону;
- при положении колёс, соответствующем движению прямо, перекладина рулевого колеса смещена в сторону;
- отсутствует курсовая устойчивость (автомобиль выказывает непривычное поведение, «рыскает» по сторонам);
- запоздалая реакция на поворот рулевого колеса;
- «тугой» руль;
- при торможении машина «уходит» в сторону, на разворот (когда тормозная система исправна);
- при максимальных углах поворотов радиусы значительно различаются друг от друга (колёса могут задевать подкрылки);
- при выходе из поворота руль не возвращается;
- нехарактерный шум покрышек во время движения;
- неравномерный износ резины.
Для того чтобы вас не смущал последний пункт данного списка «симптомов», необходимо периодически проверять давление воздуха в шинах, как, в принципе, и гласит инструкция по эксплуатации автомобиля. В норме износ покрышки должен вызываться условиями её эксплуатации, а не следствиями механических неисправностей подвески автомобиля.
Отрегулировать развал – схождения колес своей машины несложно, сложно подобрать инструмент
Развал-схождение машины- это углы положения колес друг к другу. Углы выставляются путем регулировки положения колес в трехмерном пространстве: X, Y и Z. У профи эти пространства называются: развал, схождение и кастер (продольный угол наклона оси поворота колеса). Колеса должны двигаться в параллельной траектории, должны катиться, а не тормозить машину. Если одно из колес будет стоять криво по отношению к другим, быстрее будет изнашиваться резина и повысится расход топлива, так как колесо, которое стоит неровно, будет “подтормаживать” машину.
Из-за чего сбивается сход-развал?
Сход – развал автомобиля сбивается при небольшом дорожно-транспортном происшествии или непредвиденном попадании машины в дорожную яму. Итог: колеса смотрят друг на друга, СТО на горизонте не видно, а ехать надо. Тут спасет либо эвакуатор, либо регулировка развал – схождения в полевых условиях своими руками. Для этого хватит набора автомобильного инструмента must have, ямы и нашей инструкции. Ямы разбросаны вдоль загородных трасс, инструмент попросите у дальнобойщиков, инструкцию читайте на Zap-Online.ru.
Внимание! После самостоятельной регулировки развал-схождения и благополучного возвращения домой, съездите на СТО, чтобы проверить на оборудовании правильно ли выставлены углы подвески, чтобы не съело резину. В подвеске машины три настройки: развал, схождение и продольный наклон поворота шкворня (костер). Разберем их подробней
Разберем их подробней
В подвеске машины три настройки: развал, схождение и продольный наклон поворота шкворня (костер). Разберем их подробней.
1. Развал 2. Сход
3. Костер
Развал колес – это вертикальный угол колес при лобовом взгляде на автомобиль. Автогонщики, добавляют отрицательный развал – это когда вершины колес ближе друг к другу, чем их нижние части. Так увеличивается площадь контактной поверхности шины с дорожным покрытием на поворотах, что повышает сцепление, увеличивая шанс победить в гоночном соревновании.
Схождение – это угол между передней и задней кромками шин на одной оси. Ось со схождением передних колес означает, что передние кромки шин установлены ближе, чем задние кромки и наоборот. Изменение сходимости на передних или задних колесах улучшит поворачиваемость машины (это также больше применимо к гоночным авто, обычным супер-поворачиваемость ни к чему).
Угол продольного наклона оси поворота колеса (кастер) – это угол между вертикальной линией и осью поворота колеса (см. рисунок). Сориентироваться, как выглядит угол кастера можно сняв переднее колесо и посмотрев угол наклона амортизатора по отношению к вертикальной прямой. Изменение угла кастера требуется для гоночных автомобилей, так как увеличив этот угол, вы увеличите тягу машины к самовыравниванию, то есть стремлению встать прямо. На треке, при агрессивной гонке такая настройка оправдана для улучшения чувства руля, на обычных авто угол кастера уже выверен производителем для комфортной езды на конкретной модели. Если хочется поиграть в гонщика, включите спорт режим. Не будем вдаваться в подробности регулировки этой «переменной».
О пользе самостоятельной настройки подвески на гоночных карах
Если не увлекаетесь автомобильным спортом, можете пропускать этот абзац, перейдя к самой сути статьи. Каждый спортивный автомобиль по- своему уникален. Каждый имеет особенности, положительные и отрицательные, которые проявляются в ходе гонок. Для каждого трека гоночный автомобиль настраивается по-разному. Регулировкой развал-схождения у гоночного автомобиля настраивается прямолинейная стабильность, скорость, износ шин. Если, например, состоится гонка на треке с затяжной прямой, подвеска настраивается под извлечение максимальной скорости. А если состязание планируется на треке с множеством затяжных поворотов, колеса будут регулироваться под дополнительное сцепление с поверхностью трека – с отрицательным развалом и изменением сходимости колес. Это снизит скорость спорткара, но улучшит вход в повороты.
Когда и зачем это вам нужно
Производители рекомендуют владельцам иномарок проводить процедуру каждые 30 000 км пробега, а обладателям отечественных авто — каждые 15 000 км. Срок может уменьшаться, если машина эксплуатируется в сложных условиях и часто ездит по плохим дорогам. В ряде случаев может потребоваться внеплановая процедура:
- если диск смялся при въезде в яму на высокой скорости;
- если проводился ремонт ходовой;
- если на машину поставили укороченные пружины или клиренс менялся по другим причинам, были установлены автобаферы;
- если при езде ясно чувствуется «увод» авто в сторону;
- если покрышки начали изнашиваться гораздо быстрее;
- если руль плохо возвращается после преодоления поворота.
Что вы получите по результатам развал-схождения?
- Улучшится курсовая устойчивость машины. При езде по прямой транспорт будет двигаться только вперёд, без смещения в сторону.
- Автомобиль станет более манёвренным, пропадут сильные заносы, упростится управление.
- Снизится расход топлива, возрастёт срок эксплуатации покрышек.
В зависимости от назначения может быть выбран тот или иной вид развала колёс
Инструкция по регулировке развала-схождения своими руками
Перед тем, как приступать к регулировке углов развала и схождения, в обязательном порядке необходимо проверить ходовую автомобиля. Если нужен ремонт, то развал-схождение делать бессмысленно. Рулевое управление и подвеска должны быть в полном порядке.
Обратите внимание на три момента, от которых очень сильно зависят углы установки колёс на автомобиле:
- Исправность ходовой (подробнее о диагностике подвески автомобиля);
- Давление в шинах;
- Загрузка машины.
Обязательно перед регулировкой развала-схождения проверяйте давление в покрышках и убедитесь в том, что случано не забыли в багажнике пару мешков картошки или цемента 🙂
В качестве примера, мы опишем, как сделать развал-схождение своими руками на автомобиле ВАЗ 2109.
Чтобы избежать лишних регулировок развала и схождения после ремонта ходовой, перед разборкой подвески следует метить все разъединяемые соединения относительно друг друга. Лучше всего это делать зубилом, керном или краской. Необходимо также считать число оборотов при выворачивании наконечников из рулевых тяг.

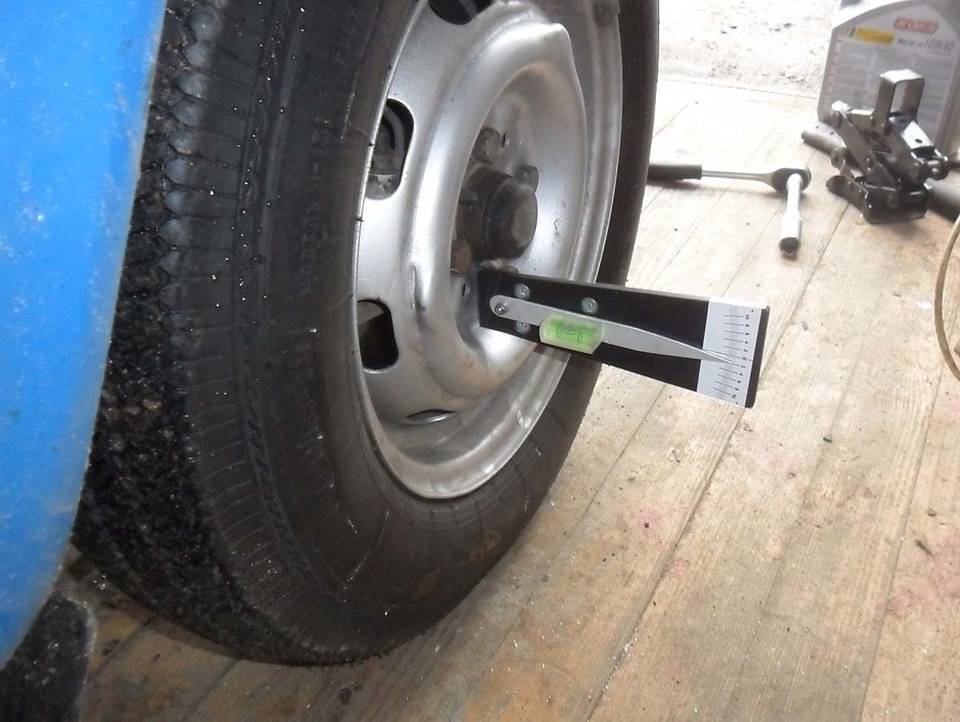

Регулировка угла развала колес
Регулировка углов развала выполняется в следующем порядке (напоминаем, что в нашем случае действия описаны для автомобиля ВАЗ 2109):
- Перед началом регулировки развала машина должна стоять на ровной площадке.
- Ставим на ободе колеса мелом по диаметру две вертикальные метки – одну сверху, другую снизу.
- Шнур с отвесом прикладываем к крылу, и вдоль меток линейкой или штангенциркулем измеряем расстояние от обода до шнура у верхней метки, а затем у нижней. Разница должна составлять ±3 мм.
- Обод может быть не идеальным, поэтому желательно прокатить машину, повернув колесо на 90°, и сделав еще 2 вертикальные метки. Снова производим замер.
- Проделайте тоже самое на втором колесе и запишите результат.
- После этого разверните машину на 180° и снова произведите замеры, запишите их и сравните.
- Затем снимите колесо и двумя ключами на 19 отпустите два болта крепления кронштейна стойки амортизатора к поворотному кулаку.
- Сдвиньте поворотный кулак ключом на 19 за счет эксцентриситета головки болта внутрь или наружу на необходимое расстояние, таким образом добиваясь необходимого угла развала.
- Подтяните болты, поставьте колесо на место, опустите автомобиль и качните несколько раз, нажав на крыло. Проведите замеры.
- Отойдите от машины на некоторое расстояние и посмотрите на положение передних колес, сравнивая их с плоскостью задних.
На заднеприводных автомобилях угол развала должен быть в пределах +1/+3мм, а на переднеприводных машинах нормальным считается развал в диапазоне от -1 до +1мм.
Регулировка угла схождения колес
Для регулировки угла схождения замеры удобнее всего производить специальной телескопической линейкой со шкалой.
Линейка для регулировки схождения
Работать удобнее на яме. Руль должен находиться в положении прямолинейного движения.
Перед регулировкой схождения, с внутренней стороны колёс мелом нанесите по одной метке на левой и правой покрышке как можно ближе дискам.
Создав в линейке предварительный натяг, установите ее, уперев концами в намеченные точки так, чтобы ее корпус не касался деталей кузова и подвески.
Слегка встряхните линейку, на подвижной шкале совместите «ноль» с неподвижным указателем
Зафиксируйте шкалу.
Осторожно прокатите автомобиль вперед, чтобы линейка вместе с колесами переместилась назад, но не коснулась деталей подвески и кузова.
Проверьте показания.. Если на ВАЗ 2109 расстояние между колесами сзади меньше чем спереди, то рулевые тяги надо укорачивать, а если больше, то – удлинять
Если на ВАЗ 2109 расстояние между колесами сзади меньше чем спереди, то рулевые тяги надо укорачивать, а если больше, то – удлинять.
- Ключом на 27 ослабьте контргайки на рулевых тягах. Гайки с рисками на гранях имеют левую резьбу.
- Ключом на 24 вращайте муфту для изменения длины тяги.
- Не забывайте следить за горизонтальным положением спицы руля.
- Поставьте подвижную шкалу на линейке для регулировки схождения на «ноль» и прокатите машину назад.
- При показаниях от -1 до +1мм можно закончить регулировку угла схождения. Для дополнительно контроля прокатите автомобиль вперед.
Посмотрите по очереди со стороны каждого переднего колеса в створ каждого заднего. При горизонтально стоящей спице руля вы легко увидите есть или нет смещения обоих колес влево или вправо. Если смещение заметно явно, то, выкрутив одну тягу и закрутив другую на одинаковое количество оборотов, исправьте смещение.
После регулировки развала-схождения своими руками, стоит задуматься о том, какие выбрать колесные диски: штампованные или литые? Считается, что литые диски значительно снижают нагрузку на подвеску, а штампованные – более практичны.
