Обслуживание расширительного бака
Нельзя преуменьшать роль такого устройства, как расширительный бачок системы отопления инструкция этого прибора предоставляет перечень правил его обслуживания. К ним относят:
- Один раз в полгода необходимо проверять бак на внешние повреждения – коррозию, вмятины, подтеки. Если вдруг такие повреждения найдены, то обязательно нужно устранить их причину.
- Один раз в полгода нужно проверять начальное давление газового пространства на соответствие расчетному показателю.
- Один раз в полгода проверяется целостность мембраны. В случае обнаружения ее нарушения нужно заменить ее (если такая возможность предусмотрена).
- Если бак не будет использоваться долгое время, то нужно держать его в сухом месте, слив из него воду.
Далее о том, как проверить расширительный бак отопления – его начальное давление газового пространства. Для этого следует отключить бак от отопительной системы, дренировать с него воду, к ниппелю газовой полости подключить манометр. Если давление ниже, чем то, которое было установлено тогда же, когда происходила настройка расширительного бака для отопления – через этот же ниппель бак нужно накачать компрессором.
Показания манометров при правильной работе расширительного бака
Проверка целостности мембраны – это тоже важный момент. Если вдруг во время проверки давления газового пространства после того, как вы дренировали воду, через дренажный кран идет воздух, а давление в газовой полости уменьшилось до атмосферного – то мембрана пробита.
Чтобы заменить мембрану, нужно пройти несколько этапов. Первым делом, бак отсоединяется от отопительной системы, затем его нужно дренировать. Далее давление газовой полости сбрасывается через ниппель. Фланец мембраны демонтируется. Находится он в области патрубка для соединения с трубами. Мембрана, входящая в устройство расширительного бака для отопления, извлекается из отверстия внизу корпуса.
Затем нужно проверить внутреннюю часть корпуса, чтобы там не было загрязнений и коррозии, если они есть – нужно их удалить и промыть водой, после чего высушить. Чтобы убрать коррозию, нельзя использовать средства, включающие масла! Держатель мембраны вставляется в отверстие вверху мембраны. Болт вворачивается в держатель мембраны, она ставится в корпус, а держатель отводится в отверстие в дно корпуса. Затем держатель фиксируется гайкой. После этого на корпус ставится фланец мембраны.
Любая современная система отопления не «представляет» своего существования без надежного компенсатора теплового расширения теплоносителя в ней — расширительного бака.
Практический расчет расширительного бака для отопления довольно прост — необходимо «вооружиться» несколькими формулами и определиться с исходными рабочими параметрами системы.
Сейчас эффективно используются расширительные баки закрытого типа. Открытые варианты этих функциональных устройств использовались преимущественно в системах с естественно циркулирующим теплоносителем. Они имеют значительные габариты и низкую эффективность. Поэтому постепенно применение такого типа баков сходит на «нет».
Баки закрытого типа конструкционно представляют собой герметичную емкость цилиндрической или «таблетированной» формы.
Мембранный расширительный бак «таблетка»
Мембранный расширительный бак
Внутри бак разделен мембранной перегородкой на воздушную и жидкостную камеры — это бак диафрагменного типа. Также возможно конструкционно использование внутри бака «балонной» эластичной камеры из термостойкой резины.
Схематическое устройство расширительного бака
Принцип действия основан на расширении объема теплоносителя в жидкостном отсеке, который приводит к деформации эластичной перегородки (баллона). Уменьшение объема воздушной камеры приводит к повышению давления воздуха (газа) в ней. Превышение допустимого давления приводит к срабатыванию предохранительного клапана. Такова упрощенная схема действия этого бака.
Но нормальное и безопасное функционирование системы возможно только при правильном расчете расширительного бака для отопления. Игнорирование или неграмотный расчет объема расширительного бака приведет или к недостаточному давлению в системе, или к превышению давления в ней и аварийному сбросу избытка теплоносителя.
Особенности расширительного бака для отопления закрытого типа
Расширительный бак закрытого типа представляет собой герметичный сосуд, изготовленный из стали. Он частично заполнен жидкостью, и частично инертным газом, который закачивается через специальный клапан. Закрытые расширители в зависимости от варианта разделения внутреннего объема бывают мембранными и безмембранными.
В безмембранных емкостях не предусмотрено механическое разделение пространства, поэтому теплоноситель непосредственно контактирует с газом. Чтобы поддерживать давление в заданном диапазоне, при подключении расширительного бака применяется газовый баллон или компрессор, который располагается снаружи.
Большинство современных расширительных баков закрытого типа оснащены гибкими бутиловыми или этиленпропиленовыми мембранами, которые разделяют внутреннее пространство сосуда. Они могут быть тарельчатыми или грушевидными. В первом случае мембрана обладает формой полусферы и крепится в средней части бака. В зависимости от температуры теплоносителя может принимать вогнутую или выпуклую конфигурацию.

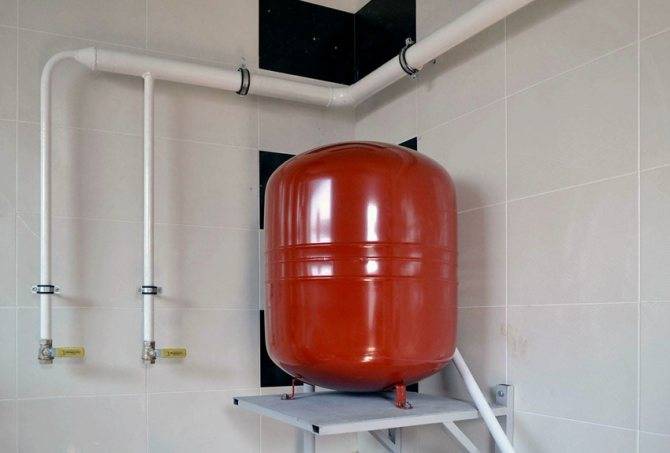

Расширительный бак для отопления закрытого типа
Грушевидная мембрана, повторяя форму сосуда, крепится на противоположных концах бака. В этом случае теплоноситель, поступая в сосуд, не контактирует со стенками баллона. Он заполняет гибкую мембрану, а пространство между ним и стенками бака заполнено газом. Такая особенность внутреннего строения исключает вероятность возникновения коррозии и способствует увеличению срока эксплуатации устройства. Цена расширительных баков для отопления закрытого типа с грушевидной мембраной будет выше, чем с тарельчатой, и начинается от 3,5 тыс. руб.
К достоинствам мембранных баков можно отнести компактные габариты, минимальные потери тепла, что исключает необходимость теплоизоляции, возможность работать при повышенном давлении, минимальный риск возникновения коррозии на стенках устройства, долговечность. Из недостатков стоит выделить высокую стоимость, необходимость периодически подкачивать газ в систему, и осуществлять контроль давления в ней.
Расширительный бак для ГВС
В системе горячего водоснабжения, что обеспечивается бойлером, подключенным к котлу, предусмотрена установка расширительного бака. Основной его задачей является поддержание в сети рабочего давления. Расширительный бак защищает систему водоснабжения от гидроударов, предохраняет насос от повышенных нагрузок, защищает его от поломок.
Расширительный бак для системы горячего водоснабжения
Для горячего водоснабжения используется бак закрытого типа с грушевидной мембраной, которая разделяет внутреннее пространство на две части: воздушную и водяную. Она может быть изготовлена из резины, каучука искусственного или естественного происхождения. Первые два варианта обладают высокими эксплуатационными свойствами. Оба материала стойко переносят разные температуры теплоносителя, вплоть до кипящего состояния без потери первозданных характеристик. Мембрана из каучука естественного происхождения при контакте с горячей водой проявляет негативную реакцию.
Расширительный бак подбирается исходя из объема избыточной воды, которая будет поступать в него при повышении давления в системе. Специалисты советуют выбирать бак объемом 10% от объема бойлера с горячей водой. Емкость для ГВС монтируется между бойлером и клапаном, который предотвращает обратный ход движения горячей воды в систему холодного водоснабжения. Цена расширительного бака стартует от 2,2 тыс. руб.
Как заливать антифриз в систему охлаждения: мнения автовладельцев
Концентрат и точка «Лучше и выгоднее всего приобретать чистый концентрат, не поддельный и без температурных ограничений (например, от VAG). Слейте излишки дистиллята, ориентируясь на объем системы охлаждения вашей машины. Заливайте концентрированный состав, проверяя плотность жидкости и в случае необходимости корректируя ее
Важно не понижать температуру ниже -50 градусов, иначе это отразится на теплоотдаче, а двигателю в летнее время будет тяжелее работать. Оптимальный температурный диапазон – от -40 до -50 градусов
Как вариант, залейте готовый состав на -50 градусов. Остатки воды в системе доведут температуру до оптимального значения. Но тут все зависит от конкретного двигателя — получится ли с него слить большой объем?».
Морду выше и вперед «Поднимите перед вашего авто как можно выше. Благодаря этому воздух покинет систему очень быстро. Далее залейте в расширительный бачок антифриз до уровня между меток, затем полностью наполните термостат через его горловину и запускайте мотор. Жидкость будет постепенно уходить, поэтому доливайте ее в процессе. Чтобы воздух выходил еще быстрее, можете руками сжимать верхний патрубок».
Не торопиться, всё успеется «Многие спрашивают, сколько надо заливать антифриза. Так вот, «охлаждайку» лейте до метки и одновременно сжимайте патрубки, после чего закройте крышку. Запустите двигатель и прогрейте его, пока не заработает вентилятор в радиаторе. Далее добавьте оборотов до 3000 и удерживайте их с минуту. Заглушите мотор и подождите полного остывания. Потом снова заведите машину и уже при работающем двигателе долейте антифриз до отметки».
Без доливов, менять всё «Я думаю, вместо постоянных доливов лучше полностью сливать жидкость и в чистую промытую систему заливать уже свежий антифриз. По цвету жидкости никогда не выбирайте! Ориентируйтесь на имеющиеся на рынке классы антифризов: G11 (бывают синие и зеленые) и G12 (по моему, только красные). Правда, встречаются и красные жидкости G11 от Castrol. Есть и другие нюансы при выборе антифризов. Например, использовать более современный G12 вместо ранее залитого G11 нельзя, поскольку система, скорее всего, не рассчитана на агрессивный новый состав».
Основы эксплуатации и обслуживания системы
Контроль за состоянием системы охлаждения – это необходимое условие комфортного движения на транспортном средстве. Несмотря на то, что неисправности указанной системы не запрещают эксплуатации автомобиля, водитель должен понимать опасность перспективы выхода ее из строя. Перегрев двигателя, более чем возможный в теплое время года, и недостаточный обогрев салона автомобиля в зимнюю пору приводит к необходимости ремонта, порой весьма дорогостоящего.
Соблюдение элементарных правил эксплуатации системы охлаждения двигателя позволит избежать, вовремя предупредить или минимизировать воздействие неисправностей на нормальную работу автомобиля.
Постоянный контроль уровня охлаждающей жидкости
Расширительный бачок служит для визуального контроля за уровнем жидкости в системе охлаждения. Дело в том, что объем системы охлаждения постоянен, а вот объем жидкости изменяется в зависимости от условий эксплуатации. При понижении или повышении уровня охлаждающей жидкости (указанного на расширительном бачке) необходимо корректировать ее количество в системе.
Диагностика негерметичности системы
Постоянное понижение уровня охлаждающей жидкости чаще всего связано с ее протеканием. Многочисленные соединения патрубков с элементами системы охлаждения, коррозия основного радиатора или радиатора «печки» приводят к постоянному уменьшению уровня жидкости в расширительном бачке. Диагностирование проблемы связано с обнаружением темных пятен на узлах и агрегатах, расположенных в моторном отсеке, мокрым следам на проезжей части, а также по характерному сладковато-приторному запаха тосола. Более серьезный характер носит обнаружение следов тосола на масляном щупе, что приводит к дорогостоящему ремонту двигателя.
Симптомы перегрева или недостаточного нагрева двигателя
Перегрев может быть связан с несколькими причинами:
- заклиниванием термостата в положении «закрыто»;
- засорением каналов системы;
- недостаточным уровнем жидкости в системе.
А вот недостаточный нагрев двигателя автомобиля свидетельствует исключительно о заклинивании термостата, который работает только в положении «открыто».
Подведем итог. Система охлаждения двигателя выполняет функции отвода излишнего тепла от силового агрегата, образовавшегося в процессе работы, и поддержания нормального (рабочего) режима его эксплуатации.
Мне нравится1Не нравится
Для чего предназначен и где находится расширительный бачок системы охлаждения двигателя
Итак, достаточно открыть капот, чтобы обнаружить указанный бачок. Как правило, данный элемент всегда на виду, чтобы водитель мог с легкостью контролировать уровень ОЖ, а также доливать тосол или антифриз при необходимости. На разных автомобилях бачок может быть установлен слева или справа от силового агрегата, ближе к моторному щиту или дальше от него.
Главной функцией бачка является компенсация изменяющегося объема ОЖ. Такой эффект возникает в результате изменения температуры жидкости. Устройство системы охлаждения может отличаться, в одних случаях бачок является простой емкостью для избытков жидкости, тогда как в других это целое устройство, способное регулировать давление в системе.
Расширительный бачок необходим жидкостной системе на современных ДВС. Дело в том, что ОЖ (тосол, антифриз) являются водным раствором на основе этилен или пропиленгликоля. Такая жидкость отличается более высоким коэффициентом теплового расширения по сравнению с водой.
Если просто, залив такую жидкость в радиатор, после нагрева ДВС и его выхода на рабочие температуры, жидкость также нагреется и произойдет ее расширение. Получается, фактически образуются излишки, происходит рост давления и т.д.
Если же заглушить мотор, после остывания ОЖ снова происходит уменьшение объема жидкости, а в системе создается разрежение. Это приводит к тому, что через клапан в крышке радиатора засасывается наружный воздух. Вполне очевидно, что в этом случае будут создаваться воздушные пробки, которые становятся причиной нарушения теплообмена, перегревов двигателя, некорректной работы системы охлаждения и т.п.
Для того чтобы этого не происходило, устанавливается отдельная емкость (бачок системы охлаждения), куда попадают излишки горячей ОЖ из радиатора. Также наличие жидкости в бачке позволяет избежать создания разрежения и образования воздушных пробок, так как при уменьшении объема в результате остывания жидкость из бачка заполняет собой пустоты.
Сегодня конструкторы пошли еще дальше, перенеся перепускной клапан, который раньше был в крышке радиатора, на крышку расширительного бачка. Получается, сброс давления и излишков антифриза при закипании происходит через крышку бачка. Другими словами, бачок взял на себя функцию верхней части радиатора и перестал быть простым резервуаром.
Как уже было сказано выше, бачок может быть установлен в разных местах в подкапотном пространстве, однако место его установки должно быть реализовано так, чтобы добиться эффекта сообщающихся сосудов. Емкость и радиатор соединяются при помощи патрубков.
Такое решение позволяет реализовать доступ для излишков горячего антифриза в расширительный бачок. При остывании ОЖ также получается добиться компенсации недостающего объема в системе путем поступления жидкости из бачка. Такая схема исключает попадание воздуха в радиатор и образование воздушных пробок в системе.
Крышка бачка — два в одном
Итак, крышка РБ, помимо защитной функции, выполняет еще задачу регулятора давления. Как было изложено выше, давление внутри бачка должно составлять до 1,1 — 1,5 кг/см². Как же это достигается?
Для этой цели в крышке смонтированы два клапана: предохранительный и вакуумный. Первый представляет собой подпружиненную резиновую диафрагму, которая прижимается снаружи и срабатывает, когда давление превышает усилие пружины. Второй состоит из резиновой шайбы с малой пружиной, установленной внутри большой.
При рабочей температуре ОЖ оба клапана закрыты, давление в бачке не превышает расчетного. Поскольку расширительный бак закрыт герметично, с повышением температуры давление возрастает, в результате чего предохранительный клапан открывается и стравливает часть воздушных паров, возвращая клапан в прежнее положение.
После остановки двигателя жидкость в системе остывает и уменьшается в объеме, что приводит к возникновению разрежения внутри бачка. Результатом может быть подсос воздуха через соединения, который при последующем пуске приведет к образованию воздушных пузырей. А это может привести к перегреву и выходу из строя двигателя.
Тут и приходит на помощь другой маленький клапан — вакуумный. Под действием разрежения он открывается и уравнивает давление в бачке с атмосферным.
Проверка уровня и замена охлаждающей жидкости Kalina 1117
Инструменты:
Гаечный ключ рожковый 13 мм
Детали и расходники:
- Охлаждающая жидкость 6 литров
- Ветошь
- Широкая емкость, не менее 6 литров
Примечание:
Расширительный бачок установлен в моторном отсеке на левом брызговике.
1. Для проверки уровня жидкости устанавливаем автомобиль на горизонтальную площадку. Уровень жидкости в расширительном бачке следует проверять на холодном двигателе.
2. На боковой стороне бачка нанесены метки «МАХ» и «MIN», между которыми должен находиться уровень жидкости на холодном двигателе.
3. Когда двигатель прогрет до рабочей температуры, уровень охлаждающей жидкости в бачке может быть немного выше метки «МАХ». Если уровень расположен на метке «MIN» или ниже, доливаем в бачок жидкость, рекомендованную заводом-изготовителем.
Примечание:
На горячем двигателе жидкость в системе охлаждения находится под избыточным давлением. Во избежание ожогов не отворачивайте крышку расширительного бачка, пока двигатель не остынет до безопасной температуры.
4. Если необходимо долить жидкость в систему на прогретом двигателе, останавливаем его. Через 10 мин, накрыв пробку расширительного бачка ветошью, отворачиваем ее на четверть оборота, стравливая избыточное давление в системе.
5. Отворачиваем крышку расширительного бачка.
6. Доливаем в бачок охлаждающую жидкость, немного не доводя до метки «MAX». Потеки охлаждающей жидкости удаляем ветошью. Заворачиваем крышку расширительного бачка.
Примечание:
Если уровень жидкости в расширительном бачке постоянно снижается, то в системе охлаждения, скорее всего, имеется течь. В этом случае необходимо проверить герметичность системы охлаждения и устранить неисправность.
7. Охлаждающую жидкость следует заменять каждые три года, независимо от пробега автомобиля. Заменять охлаждающую жидкость удобнее, когда автомобиль установлен на смотровой канаве или эстакаде. Если двигатель горячий, необходимо дать ему остыть, а затем сбросить избыточное давление из системы охлаждения, как это было описано выше.
8. Для снижения интенсивности слива жидкости в первоначальный момент крышку расширительного бачка следует плотно завернуть Подставляем широкую емкость, объемом не менее 6 литров, под сливное отверстие, выполненное в нижней части правого бачка радиатора.
9. Рукой отворачиваем пробку сливного отверстия радиатора и сливаем охлаждающую жидкость в емкость.
10. При сливе жидкости отворачиваем крышку расширительного бачка. Пробка сливного отверстия имеет резиновое уплотнительное кольцо.
11. Для слива охлаждающей жидкости из рубашки охлаждения двигателя подставляем емкость под сливное отверстие, расположенное на передней стороне блока цилиндров, ближе к картеру сцепления.
12. Ключом «на 13» отворачиваем пробку сливного отверстия блока цилиндров и сливаем жидкость. Заворачиваем пробки сливных отверстий радиатора и блока цилиндров. Заливаем 5-6 литров жидкости в систему охлаждения двигателя через расширительный бачок.
13. Пускаем двигатель. На работающем двигателе несколько раз поочередно энергично сжимаем все шланги системы охлаждения, это поможет жидкости заполнить систему и вытеснить из нее воздух. По мере падения уровня охлаждающей жидкости в расширительном бачке доводим его до нормы и заворачиваем крышку бачка. При прогреве двигателя отводящий (нижний) шланг радиатора некоторое время должен быть холодным, а затем быстро нагреться, что будет свидетельствовать о начале циркуляции жидкости по большому кругу. Дождавшись включения вентилятора системы охлаждения, останавливаем двигатель.
В статье не хватает:
- Фото инструмента
- Фото деталей и расходников
- Качественных фото ремонта
Правила установки расширительного бака закрытого типа
Установка мембранного расширительного бака должна осуществляться строго по инструкции. Емкость предварительно нельзя разбирать или открывать. Бак монтируется в любом удобном месте, комфортном для обслуживания и настройки. Емкость устанавливается до разветвления системы.
Согласно инструкции выполняется подключение к расширителю всех коммуникаций. После него следует смонтировать манометр. На входе в бак в обязательном порядке устанавливается обратный клапан.
Многие рекомендуют устанавливать расширительный бачок на отопление таким образом, чтобы подводящая труба находилась сверху, а камера с воздухом – внизу. В этом случае воздух будет легче удаляться из-под мембраны. Однако опытные специалисты настаивают на том, что бак следует расположить таким образом, чтобы подводящая труба находилась внизу. Такой вариант позволит продлить период эксплуатации емкости в случае повреждения мембраны, поскольку воздух будет проникать в теплоноситель медленнее.
Устанавливать расширительный бак нужно на самой высокой точке системы
ОСНОВНЫЕ НЕИСПРАВНОСТИ СИСТЕМЫ
Если обратиться к пункту 2.3.1 ПДД и к «Перечню неисправностей…», с которыми ограничивается движение транспортных средств, то в них можно обнаружить полное отсутствие упоминаний о проблемах, связанных с системой охлаждения двигателя. Это означает, что поломки системы не позиционируются в качестве неисправностей, с которыми запрещается движение. А, следовательно, система охлаждения и ее ремонт – это личное дело каждого водителя, степень его комфорта на дороге.
Каковы же основные «несерьезные» проблемы, которые может испытывать система охлаждения ДВС?
Во-первых, наиболее распространена негерметичность или течь охлаждающей жидкости. Причем, ее причины могут заключаться в смене уличной температуры (чаще – наступления сезона морозов). Среди популярных причин – и закоксованность патрубков и шлангов, которые под постоянным воздействием высокой температуры теряют эластичность. Протекание охлаждающей жидкости обуславливается и физическими повреждениями основного радиатора и радиатора «печки», полученными либо химическим путем (например, реактивами, входящими в состав тосола), либо посредством механического воздействия (например, удара).
Во-вторых, не менее популярная неисправность – выход из строя (или заклинивание) термостата. Клапан термостата (устройство, находящееся в постоянном контакте с жидкостью), постепенно коррозирует. В конечном счете, происходит его заклинивание, что исключает срабатывание в системе «открыто-закрыто». Результаты подобного состояния термостата двояки:
- при заклинивании в положении «открыто» охлаждающая жидкость двигается только по большому кругу (с постоянным использованием радиатора), что приводит к слабому и длительному прогреву двигателя и, соответственно, плохой обогреваемости салона автомобиля;
- при заклинивании в положении «закрыто» охлаждающая жидкость, напротив, двигается только по малому кругу (без использования радиатора), что обусловливает перегрев двигателя и может привести к необратимым изменениям в структуре металла, уменьшению ресурса силового агрегата и даже к его поломке.
В-третьих, серьезной неприятностью представляется поломка циркуляционного насоса (или «помпы»). Чаще всего эта неисправность связана с выходом из строя подшипника «помпы» — ее основной детали. Причины банальны – износ или некачественная запчасть. Спрогнозировать поломку затруднительно, но уловить начало нестандартной работы «помпы» более чем возможно – по характерному свистящему звуку подшипника. Он означает, что циркуляционный насос требует немедленной замены.
В-четвертых, при определенных условиях возможно засорение системы охлаждения двигателя. Причинами подобного состояния является, как правило, отложение солей в каналах системы охлаждения (радиатора, блока, головки блока). При этом нарушается циркуляция охлаждающей жидкости и отвод излишнего тепла от двигателя и его деталей ухудшается. В конечном счете, это приводит к перегреву двигателя со всеми вытекающими отсюда последствиями.
О неисправностях и ремонте ёмкости
Во время эксплуатации машины могут возникнуть следующие поломки расширительного бачка;
- загрязнение или выход из строя перепускного клапана пробки;
- разрыв корпуса бачка;
Стенка бачка разрывается при слишком высоком давлении изнутри
- подтекание тосола из-под крышки.
Неплотность крышки характеризуется появлением разноцветных потёков на корпусе
Большинство автолюбителей при поломке клапана или корпуса попросту меняют деталь на новую. Это оправдано отсутствием времени на ремонт и дешевизной данных запчастей. Хотя при желании лопнувший пластик резервуара можно запаять, а крышку — разобрать и прочистить.
Потёки из-под пробки возникают при неплотном прилегании либо из-за конструктивных особенностей ёмкости. К примеру, на автомобилях ВАЗ 2110 струя из верхнего малого штуцера, подключённого к радиатору, бьёт прямо в горловину, отчего возникает протечка. Способ устранения — установка более совершенного бачка от «Приоры».
Видео: ремонт корпуса бачка
Расширительный бачок автомобиля считается одной из самых надёжных деталей. Нередко они служат весь срок эксплуатации машины, особенно на иномарках. Чтобы не пришлось менять ёмкость раньше времени, рекомендуется периодически проверять состояние клапана в крышке. Если он в порядке, то и пластик сосуда не лопнет от высокого давления.
