Радиатор автомобильный – классификация материалов и конструкции + видео

Схема циркуляции охлаждающей жидкости. Схема системы охлаждения двигателя

В любом автомобиле используется двигатель внутреннего сгорания. Широкое распространение получили жидкостные системы охлаждения – только на старых «Запорожцах» и новых «Тата» используется обдув воздухом. Нужно отметить, что схема циркуляции охлаждающей жидкости на всех машинах практически похожа – присутствуют в конструкции одинаковые элементы, выполняют они идентичные функции.

Малый круг охлаждения

В схеме системы охлаждения двигателя внутреннего сгорания присутствует два контура – малый и большой. Чем-то она схожа с анатомией человека – движением крови в организме. Жидкость двигается по малому кругу тогда, когда необходимо произвести быстрый прогрев до рабочей температуры. Проблема в том, что мотор может нормально функционировать в узком диапазоне температур – около 90 градусов.

Нельзя ее повышать или понижать, так как это приведет к нарушениям – изменится угол опережения зажигания, топливная смесь будет сгорать несвоевременно. В контур включен радиатор отопителя салона – ведь нужно, чтобы внутри машины было тепло как можно раньше. Подача горячего антифриза перекрывается с помощью крана. Место его установки зависит от конкретного автомобиля – на перегородке между салоном и моторным отсеком, в области бардачка и т.д.

Большой контур охлаждения

В схему системы охлаждения двигателя при этом включается еще и основной радиатор. Он устанавливается в передней части автомобиля и предназначен для экстренного снижения температуры жидкости в двигателе. Если на автомобиле имеется кондиционер, то радиатор его устанавливается рядом. На автомобилях «Волга» и «Газель» применяется масляный радиатор, который также ставится в передней части автомобиля. На радиаторе обычно ставится вентилятор, который приводится в движение электромотором, ремнем или муфтой.

Жидкостный насос в системе

Это устройство входит в схему циркуляции охлаждающей жидкости «Газели» и любого другого автомобиля. Привод может осуществляться следующим образом:

От ремня газораспределительного механизма.
От ремня генератора.
От отдельного ремня.

Конструкция состоит из таких элементов:

Металлическая или пластиковая крыльчатка. От количества лопастей зависит эффективность работы насоса.
Корпус – обычно выполняется из алюминия и его сплавов. Дело в том, что именно этот металл хорошо работает в агрессивных условиях, практически не действует на него коррозия.
Шкив для установки ремня привода – зубчатый или клиновидный.
Вал – стальной ротор, на одном конце которого находится крыльчатка (внутри), а снаружи шкив для установки приводного шкива.
Бронзовая втулка или подшипник – смазка этих элементов осуществляется при помощи специальных присадок, которые имеются в антифризе.
Сальник позволяет избежать вытекания жидкости из системы охлаждения.

Термостат и его особенности

Сложно сказать, какой именно элемент обеспечивает наиболее эффективную циркуляцию жидкости в системе охлаждения. С одной стороны, помпа создает давление и антифриз двигается по патрубкам с ее помощью.

Но с другой стороны, если бы не было термостата, движение происходило бы исключительно по малому кругу. Конструкция содержит такие элементы:

Корпус из алюминия.
Выходы для соединения с патрубками.
Пластина биметаллического типа.
Механический клапан с возвратной пружиной.

Принцип работы заключается в том, что при температуре ниже 85 градусов двигается жидкость только по малому контуру. При этом клапан внутри термостата находится в таком положении, при котором не попадает антифриз в большой контур.

Как только достигнет температура 85 градусов, начнет деформироваться биметаллическая пластина. Она воздействует на механический клапан и открывает доступ антифризу к основному радиатору. Как только снизится температура, клапан термостата вернется в исходное положение под действием возвратной пружины.

Расширительный бачок

В системе охлаждения двигателя внутреннего сгорания имеется расширительный бачок. Дело в том, что любая жидкость, в том числе и антифриз, при нагреве увеличивает объем. А при охлаждении объем уменьшается. Следовательно, необходим какой-то буфер, в котором будет храниться небольшое количество жидкости, чтобы в системе всегда ее было вдоволь. Именно с этой задачей и справляется расширительный бачок – туда выплескивается излишек во время нагрева.

Крышка расширительного бачка

Еще один незаменимый компонент системы – это пробка. Существует два типа конструкции – герметичная и негерметичная. В том случае, если на автомобиле применяется последняя, пробка расширительного бачка имеет только дренажное отверстие, через которое уравновешивается давление в системе.

Радиатор охлаждения двигателя – устройство, работа, ремонт + видео » АвтоНоватор

Радиатор охлаждения двигателя в машине предназначен для переноса тепла от специальной охлаждающей жидкости в окружающую среду. Происходит это за счет встречной струи воздуха или принудительно с помощью вентилятора. Конструкция радиатора состоит из сердцевины и двух бачков.

Конструкция радиатора охлаждения двигателя – изучаем схему устройства

В процессе изготовления радиаторов используют медь и алюминий. В зависимости от назначения сердцевины они бывают трубчатыми, пластинчатыми и в форме сот. Между ними находятся поперечные полоски латуни, которые придают конструкции больше жесткости и служат для увеличения площади поверхности, способствующей охлаждению. Для создания циркуляции жидкости на двигателе установлена помпа. Все узлы системы охлаждения соединены между собой прорезиненными патрубками.

В качестве жидкости для охлаждения в автомобилях используется тосол или антифриз, которые заливают в расширительный бачок. Одной из его задач является компенсация изменения объема и уровня давления ОЖ при ее нагреве или охлаждении. Для принудительного охлаждения жидкости на автомобилях устанавливаются вентиляторы. Их назначение – создание и увеличение объема воздуха, который проходит через радиатор.

На автомобилях применяется два вида вентиляторов:

С приводом от коленчатого вала двигателя.
Электрические. Их включение происходит при достижении температуры жидкости критической отметки.

Радиатор охлаждения двигателя – принцип работы

Принцип охлаждения жидкости достаточно прост: проходя через блок цилиндров, тосол забирает на себя большую часть тепла, после чего поступает в радиатор системы охлаждения двигателя. Направление движения – с верхнего бачка через соты в нижнюю часть. Сердцевина радиатора является основным участником охлаждения, при движении обдув жидкости воздухом происходит именно через нее, вследствие чего температура тосола несколько понижается.

Для стабильной и экономичной работы двигателя требуется постоянная температура охлаждающей жидкости (диапазон примерно от 80 до 90 °С). С целью ее стабилизации в одном из патрубков устанавливается термостат. Когда температура ниже 80 °С – термостат закрыт и жидкость перемещается по малому кругу, но как только она достигает контрольной отметки, термостат открывается, вследствие чего поток направляется в верхний отсек радиатора, специальный бачок.

Ремонт радиатора охлаждения двигателя – скорая помощь своими руками

Обслуживание автомобильной системы охлаждения заключается в периодической диагностике объема жидкости, который визуально оценивают в расширительном бачке. Так как состав, находящийся там, все время нагревается и охлаждается, то постепенно входящая в него вода испаряется, и, естественно, общий объем уменьшается. Основной неисправностью радиатора является загрязнение сот, что приводит к ухудшению циркуляции охлаждающей жидкости, ее нагреву и, как следствие, перегреву двигателя.

Ремонт радиатора охлаждения двигателя может состоять в промывке сердцевины проточной водой. Для этого необходимо снять нижний патрубок и через горловину залить воду. Желательно промывать соты сильной струей воды. Устройство (конструкция) радиатора охлаждения двигателя таково, что в случае сильного засора можно распаять и демонтировать бачки, как верхний, так и нижний, что позволит провести механическую очистку сердцевины.

Для чего необходим радиатор?

Что представляет собой автомобильный радиатор? Данное устройство состоит из множества трубок мелкого диаметра и тонких пластин. Внутри этой системы постоянно циркулирует жидкость, которая передвигаясь через трубки постепенно остывает и продолжает свой дальнейший путь. В ходе этого движение жидкость удаляет излишки тепла, исходящие от автомобильного мотора.

Пройдя несколько кругов в устройстве двигателя горячая жидкость, которая приняла на себя большое количество тепла от двигателя постепенно начинает возвращаться в радиатор. Эта конструкция обдувается уличным воздухом или медным вентилятором. Последнюю деталь используют для быстрого и эффективного охлаждения.

Охлаждённая жидкость быстро забирает лишнее тепло и удаляет его принудительным обдувом. Такая циркуляция продолжается до того момента, пока автомобильный мотор продолжает функционировать.

Устройство прибора

Прежде чем рассматривать способы восстановления поврежденного прибора, следует немного рассказать об его устройстве. Конструкция радиатора представляет собой два бачка, соединенных между собой рядом трубок, по которым проходит охлаждающая жидкость (ОЖ). Расположение бачков бывает как горизонтальным, так и вертикальным. Охладительные трубки в сечении могут быть круглыми или сплющенными.

Для увеличения охлаждающей поверхности служат плоские пластины или петлеобразные ленты, заполняющие все пространство между бачками. Теплоотдача пластинчатых радиаторов хуже, чем ленточных, поэтому они в последнее время применяются реже. Материалом служит медь, латунь или алюминий, который сегодня используется наиболее часто.

Из-за большей, чем у латуни или меди, теплопроводности алюминиевые трубки выполняют более широкими, что повышает прочность изделия.

Конструктивно изделие выполняется как цельнопаяным, так и составным (сборным). В сборных приборах присутствует большое количество стыков, снижающих жесткость конструкции и являющихся очагом возникновения окислов. Бачки составных радиаторов изготавливают иногда из пластмассы. Надежность, долговечность и теплоотдача паяных радиаторов выше.

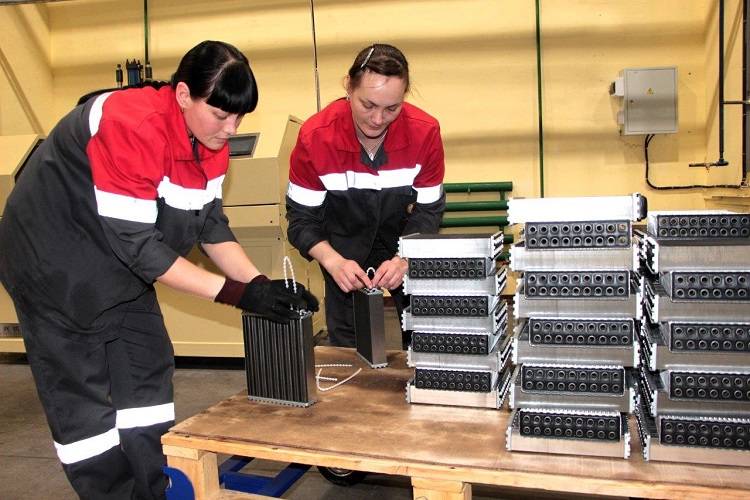

Особенности производства

В зависимости от вида радиатора используется и разная технология производства. Они могут отличаться в зависимости от производителей. Малейшие детали сильно влияют на качество конечной продукции.

Алюминиевые

Открытие формы производится после ее полного остывания. Охлажденное изделие извлекается из формы, обрабатывается и соединяется с другими в единую систему. Внутренность обрабатывается против коррозии. Готовое изделие окрашивается специальным составом.

Готовые части не имеют пор и каких-либо шероховатостей. Части радиатора после производства нельзя укорачивать или удлинять во время установки. Производство предусматривает изначальное точное определение размеров будущего готового изделия.

Единственный минус таких изделий – слабые швы, которые часто лопаются под высоким давлением и быстро поддаются коррозии.

Биметаллические

Изготавливаются из алюминия и стали. Прочность и стойкость к коррозии системе обеспечивает сталь. При этом алюминий обеспечивает высокую теплоотдачу.

Способы устранения утечки

Если вы обнаружили, что уровень тосола понижается, нужно как можно быстрее предпринимать меры, чтобы добраться до ближайшей мастерской. Прежде всего вам нужно установить причину утечки — течет сам радиатор или жидкость вытекает из патрубков. Если течь небольшая то в дороге обнаружить ее не так и просто. Не выключая двигатель, попробуйте визуально определить место, откуда капает жидкость. Если на улице зима, то из отверстия или трещины будет выделяться пар.

Будьте очень внимательны, прежде чем заливать или засыпать все это внутрь радиатора — откручивать пробку можно только при выключенном и остывшем моторе, поскольку внутри радиатора создается высокое давление и струя охлаждающей жидкости может вырваться под давлением и обжечь вас. Открутите пробку радиатора, залейте внутрь одно или два яйца, либо засыпьте небольшой 10-ти граммовый пакетик перца, муки или горчицы.

По свидетельству многих автомобилистов такой простой способ действительно помогает. Течь исчезает. Однако потом придется снимать полностью радиатор и промывать его, поскольку трубки могут закупориться и не будут пропускать антифриз.

Что использовать для временного устранения утечки?

Большой популярностью пользуются средства Liqui Moly, а именно средство под названием LIQUI MOLY Kuhler Dichter — именно его рекомендуют покупать специалисты. Есть и много другой подобной продукции, однако никто не может поручиться, что в ее составе не использованы те же мука или горчица. Еще хуже, когда в такие герметики добавляют сухой строительный клей или цемент. Использование такого средства приведет к закупорке сот и последующему перегреву двигателя.

Если же говорить о герметиках Liqui Moly, то они содержат полимерные добавки в виде блесток, которые не забьют трубки радиатора, но осядут именно в месте образования трещины. Хотя нужно отметить, что это лишь временная мера, к тому же довольно большие трещины герметик не закупорит.

Поэтому придется выбирать из нескольких вариантов:

паять радиатор;
клеить холодной сваркой;
приобретать новый.

Радиаторы обычно делают из латуни, меди или алюминия. Алюминий паять нельзя, поэтому понадобится холодная сварка — специальный двухкомпонентный клей на эпоксидной основе.

Чтобы такой сварки хватило на дольше, вам нужно:

дать мотору остыть;
обнаружить трещину и пометить ее;
полностью слить жидкость из радиатора;
обезжирить поврежденное место;
нанести клей и оставить на 2 часа, чтобы он хорошо схватился.

Если добраться к месту утечки невозможно или вообще не получается обнаружить поврежденную трубку, придется полностью снимать радиатор.

Обнаружить трещину можно несколькими способами:

опустить радиатор в ванну и из трещины будут идти пузырьки;
подсоединить компрессор и подать воздух — вы почувствуете откуда просачивается воздух.

Медные или латунные радиаторы паяют специальным паяльником — его мощность не менее 250 Вт. Место пайки нужно полностью очистить от накипи и обезжирить. Затем металл нужно хорошо прогреть, нанести канифоль ровным слоем, и затем уже наложить сам припой. Припой должен ложиться ровным слоем без раковин и неровностей.

Обратите также внимание, что протекать могут патрубки радиатора, которые сделаны из резины. В принципе, набор патрубков можно купить практически в любом магазине, особенно для отечественных машин. Можно их также и заклеить с помощью специальных резиновых латок, сырой резины или способом вулканизации

Для надежности контакта патрубка с выходом радиатора можно воспользоваться дополнительными металлическими хомутами, которые тоже продаются в любом строительном магазине

Можно их также и заклеить с помощью специальных резиновых латок, сырой резины или способом вулканизации. Для надежности контакта патрубка с выходом радиатора можно воспользоваться дополнительными металлическими хомутами, которые тоже продаются в любом строительном магазине.

Ну а если ни один из данных способов не помогает, остается единственный выход — покупка и установка нового радиатора.

Видео, на котором показано применение герметика LIQUI MOLY Kuhler Dichter.

В этом видеоролике специалист рассказывает, какие проблемы могут возникнуть при герметизации радиатора, а также какие ошибки чаще всего допускают автолюбители.

Технические требования

Для нормальной работы радиатор должен соответствовать достаточно высоким требованиям:

Устойчивость к коррозии – антифризы содержат агрессивные вещества, которые разъедают металл, приводя радиатор в негодность (этиленгликоль со временем приобретает свойства кислоты). Чем выше качество радиатора, тем дольше он будет сопротивляться окислению;

Герметичность под давлением. При проведении испытаний на радиатор подается давление 15 атм., что превышает критические показатели при перегреве антифриза;

Вибропрочность. Вибрация – один из врагов техники, а в движущемся автомобиле избежать ее никак нельзя. Радиатор должен сохранять целостность при вибрации 5-35 Гц, которая может возникать при движении по разбитой дороге и работе двигателя в режиме высокой нагрузки;

Устойчивость к перепадам температур. Рабочий режим радиатора варьируется от -30 до +100°С, причем изменения температуры могут происходить достаточно быстро. И металл, и все швы должны без ущерба выдерживать такие колебания;

Стойкость (качество) прокладок. Все используемые прокладки, контактирующие с охлаждающей жидкостью, изготавливаются из стойких к реактивам материалов, не теряющих свои свойства под воздействием агрессивной химии;

Прочность на продавливание – сопротивляемость внешним воздействиям, являющимся одной из самых распространенных причин повреждения радиатора.

Методы ремонта радиаторов автомобилей своими руками

Ремонт радиатора своими руками можно осуществить лишь в случае появления несущественных проблем, к примеру, если вы заметили, что в определенном месте слегка подтекает охлаждающая жидкость. Конечно же, если радиатор серьезно поврежден в результате аварии, лучше купить радиатор, даже не пытаясь восстановить его. Итак, рассмотрим советы, с помощью которых вы сможете произвести самостоятельно ремонт радиатор авто.

Внутренний ремонт радиатора с использованием “ХИМИИ”

В те годы, когда в продаже почти не было различных химических средств, наиболее эффективным средством для борьбы с мелкими утечками считали горчицу. Нужно было лишь засыпать её в радиатор, после чего она разбухала (результат влияния горячей воды), в конечном итоге закупоривая различные небольшие трещинки и отверстия в патрубках устройства.

Сегодняшние химические средства работают по такой же схеме. Они известны под разными названиями: «средства для восстановления», «герметики для радиатора», а также «порошковые восстановители».

«Минусом» применения «химии» можно назвать то, что неизвестными для автовладельца являются место производства, а также конкретный состав средства. Как и в случае с обыкновенной горчицей, в некоторых случаях применение химических средств может привести к засорению не лишь радиатора, но также всей системы охлаждения мотора.

Внешний ремонт радиатора автомобиля

Нередко автолюбители производят ремонт радиаторов автомобилей, используя специальный клей или же «холодную сварку». В таких ситуациях внешний ремонт радиаторов авто необходимо выполнять лишь после того, как радиатор извлекается из моторного отсека. Не забудьте слить перед этим жидкость из системы охлаждения двигателя.

Наборы «холодной сварки» в наше время продаются повсюду. Сначала восстанавливаемый участок нужно обезжирить, после чего «залатать» отверстие либо трещину с помощью купленного вещества. Если вы никогда не пользовались такими средствами, рекомендуем ознакомиться с инструкцией.

Аналогичный метод нередко применяют для борьбы со сравнительно большими отверстиями. Метод наружного ремонта радиатора с использованием новых клеящих средств называют достаточно эффективным.

Пайка и сварка для ремонта радиатора авто

Для выполнения профессионального ремонта радиатора с использованием сварки понадобится специальное оборудование. Однако такое оборудование можно увидеть лишь у специалистов.

По этой причине, перед началом сварки либо пайки радиатора авто, необходимо убедиться в том, что у вас есть необходимое оборудование, опыт, а также присадочный материал. Если у вас возникают определенные сомнения, лучше доверить эту работу профессионалам.

Выбор присадочного материала зависит от того, из чего изготовлен радиатор – алюминия или латуни. Для работы понадобится паяльник или газовая горелка. Не забудьте обезжирить участок, который вы планируете запаять.

Пайка или сварка радиатора – это отличное решение в тех ситуациях, если выявлено повреждение минимального размера. Но если на трубке радиатора появилась большая трещина, гораздо легче просто заменить её. Для этого также нужно будет использовать паяльник для снятия поврежденной трубки и монтажа новой.

Надеемся, что вы смогли понять, как обычные автолюбители осуществляют ремонт радиаторов автомобилей своими руками.

Устройство радиатора охлаждения

Основная функция этого устройства — отведение тепла от нагретых веществ. Это можно обеспечить конструктивной особенностью радиатора и материалами из чего он сделан. Также, для создания наилучшего эффекта охлаждения, место монтажа должно быть таким, где устройство встречается с большим потоком воздушного сопротивления. Поэтому на всех автомобилях, вне зависимости от марки и модели, радиатор системы охлаждения устанавливается спереди перед двигателем и, поэтому элементы кузова перед радиатором делают щелевым (решетка радиатора).

Есть автомобили, в которых мотор устанавливается сзади. Даже при таком расположении ДВС, радиатор ставят спереди. Единственное, приходится прокладываться длинные магистрали для циркуляции жидкости. На спортивных авто можно встретить конструкцию, когда ДВС и радиатор находятся сзади, но по бокам кузова есть воздухозаборники.

Из чего состоит радиатор системы охлаждения

Конструкция автомобильного радиатора может быть нескольких видов, но основная схема такая, как представлена на рисунке.

а — сам радиатор; б — паровой клапан в открытом виде; в -воздушный клапан в открытом положении.

Верхний бачок.
Верхний патрубок.
Пробка горловины радиатора.
Пароотводная труба.
Алюминиевые или латунные трубки, соединяющие верхний 1 и нижний 7 бачки.
Пластины. Они припаяны к трубкам 5. Служат для увеличения площади поверхностного охлаждения.
Нижний бачок.
Патрубок для соединения радиатора и помпы. Некоторые модификации имеют на патрубке сливной кран.
Крепежные элементы.

Пластины 6 — это сердцевина радиатора. Основной элемент теплообменного процесса. Основная часть сердцевин — это бесшовные трубки с толщиной 0,15 мм. Вокруг трубки есть медная или алюминиевая лента. Горячая жидкость проходит через труби и охлаждается.

Классификация по типу сердцевин:

Радиаторы с трубчатыми сердцевинами.
Радиаторы с пластинчатыми сердцевинами.
Радиаторы с трубчато-ленточными сердцевинами.

Устройство парового 11 и воздушного 12 клапанов радиатора:

10-пружина. Упругость пружины от 1250 до 2000 грамм. Клапана и пружина с такой упругостью позволяет увеличить давление в охлаждающей циркуляционной системе и увеличить порог закипания жидкости до 110-120 градусов. Таким способом, объем охлаждающей жидкости не такой уж большой в современных двигателях.
Пружинка воздушного клапана имеет упругость от 50 до 100 грамм.

Функция воздушного клапана — пропускать воздух внутрь радиатора, если охлаждающая жидкость (вода, тосол, антифриз) закипела и остыла, и появился конденсат.

В системе возникает избыточно давление и парообразование при нагреве жидкости. Крышка с клапаном сама разряжает давление вне зависимости от того, какой атмосферное давление на улице. Так как в горах низкое атмосферное давление, то жидкость охлаждения закипает быстрее, чем на равнине. Воздушный клапан защищает радиатор от разрушения, которое может возникнуть от разницы давлений в самом радиатор и на улице.

На пробке есть клапаны. При закипании охлаждающей жидкости (ОЖ) открывается выпускной клапан на крышке. Пар при этом выводится через пароотводную трубу. Когда в радиаторе жидкость остывает, давление падает и, если давление в радиаторе стало ниже атмосферного 1 Атм (килограмм на 1 квадратный сантиметр), то открывается впускной клапан и запускает воздух, чтобы не создавался вакуум.

Чтобы слить ОЖ из системы охлаждения закрытого типа, надо открутить сливной болт или открыт краник, и открыть крышку. Для полного слива жидкости из системы охлаждения двигателя, в на блоке цилиндров есть специальный сливной болт под ключ на 13 (ВАЗ).

Термостат

Ставить радиатор нужно! Однако установка должна быть правильной! Охлаждение должно происходить в нужный момент, а не всегда.

Что я имею в виду – вместе с дополнительным охлаждением, желательно воткнуть в систему и дополнительный термостат.

«Для чего?» — спросите вы. Да все просто, термостат открывает подачу масла, только тогда когда оно нагревается до определенной температуры, скажем в 75 градусов. А пока прогрева нет, масло циркулирует по малому кругу, то есть в «штатном». Когда масло нагрелось до 70 – 75 градусов (иногда до 80), термостат открывает большой круг, через наш установленный внешний радиатор, таким образом, не позволяя ATF жидкости нагревать больше, сохраняя значение в 70 – 85 гр.

Что нам дает установка термостата:

Улучшенный прогрев зимой
Улучшенное охлаждение летом
Регулировку температуры

Собственно это вся информация. Давайте подведем дополнительный итог — по перегреву, дополнительному радиатору и увеличению срока службы АКПП.

Если у вас нету дополнительного радиатора охлаждения для автомата, то его желательно установить — тем самым вы продлите срок службы АКПП, а также (иногда) уберете подергивания и толчки трансмиссии. Однако ставить его нужно с термостатом, для сбалансированного режима, то есть учитываем не только лето, но и зиму. Таким образом, мы увеличиваем срок службы АКПП, как минимум на 30 – 40%, есть над чем подумать.

Сейчас видео версия, кто запутался в тексте, там более подробно.

На этом заканчиваю, читайте наш АВТОБЛОГ.

Медный автомобильный радиатор. Автомобильный радиатор – «хладнокровный» напарник мотора

Радиатор автомобильный, устройство которого включает в себя два бачка – верхний и нижний, а также трубки между ними, выполняет важнейшую функцию и отвечает за предотвращение перегрева двигателя. Как же это происходит, и какие виды этого узла мы можем найти в наших машинах, поговорим чуть ниже.

Автомобильный медный радиатор, или алюминиевый?

Радиатор нагревает воздух в системах отопления, кондиционирования и вентиляции. Охлаждает в системе рециркуляции отработанные газы, масло, которое находится в системе смазки, воздух системы турбонаддува и рабочую жидкость в случае с . Существует несколько видов систем охлаждения: жидкостная, воздушная и комбинированная. В первом случае охлаждение происходит за счет потока жидкости, во втором –посредством воздуха, ну, а в третьем, соответственно, идет объединение воздушной и жидкостной систем.

Наиболее распространенным материалом, из которого изготавливается сердцевина современных радиаторов, является алюминий . Это обосновано тем, что автомобильные алюминиевые радиаторы охлаждения очень легкие, а их стоимость значительно ниже, чем медных. Однако они обладают очень малой теплопроводностью и подвержены коррозии. Автомобильный медный радиатор имеет больше достоинств, среди них: устойчивость к коррозии, высокий КПД, отличная теплопроводность. Также он является более прочным и, соответственно, долговечным. Но главный недостаток – высокая стоимость.

Еще до недавнего времени пользовались спросом радиаторы, сделанные из стали, однако из-за ее низкой теплопроводности, которая в четыре раза меньше, чем у алюминия, эти варианты сегодня практически нигде не встречаются.

Жидкостной и масляный радиатор для авто?

Безусловно, огромное значение имеют свойства материала, но это далеко не все, так как более важными факторами, отвечающими за хорошую работу, являются конструктивные особенности и устройство радиатора автомобиля. Чаще всего, в автомобилях устанавливают жидкостные агрегаты. Посредством насоса жидкость циркулирует в замкнутом контуре, тем самым охлаждая стенки цилиндра и осуществляя отвод тепла от элементов двигателя.

Нашел свое применение и масляный , который отвечает за охлаждение масла. Они могут быть как высокого, так и низкого давления, а система охлаждения может быть искусственной или естественной. В первом случае установлен дополнительный вентилятор, который обеспечивает воздушный поток, и тем самым охлаждение происходит намного быстрее.

Автомобильный масляный радиатор с естественной системой охлаждения, безусловно, уступает по эффективности своему аналогу. Технология их изготовления довольно трудоемкая, поэтому этим занимаются только лишь оригинальные производители, но при этом всем и срок их службы немалый. Однако, если масляный радиатор автомобиля пришел в негодность, то, скорей всего, его необходимо заменить, т.к. ремонту они не подлежат.

Радиатор автомобильный – конструкция системы теплоотдачи

Что касается их конструкции, то они делятся на следующие виды: трубочные и спаянные. Варианты с круглыми трубками представляют собой агрегат, собранный из панелей с нанизанными на них круглыми алюминиевыми трубками. Главным их достоинством является приемлемая ценовая политика из-за малой себестоимости. К недостаткам же можно отнести низкую прочность, небольшую теплопередающую поверхность и потребность в высококачественных прокладках, которые не всегда можно найти.

Радиаторы с овальными трубками, находящиеся в средней ценовой категории, чуть лучше в эксплуатации. Это возможно из-за овального разреза, благодаря которому увеличивается площадь, отдающая тепло. Недостатки: малая прочность, потребность в прокладках высокого качества. Спаянные же радиаторы, которые отличаются более высокой прочностью и теплоотдачей , обладают еще и стоимостью, что по карману далеко не каждому

Таким образом, не столь важно, какой автомобильный радиатор, алюминиевый или медный, вы выбрали, главное – грамотное сочетание устройства и материала радиатора

Повреждения радиаторов: причины, профилактика

Как и любая деталь, радиатор в машине тоже может выйти из строя. Вот пять основных причин.

Механические повреждения. Так как эта деталь устанавливается впереди автомобиля, на нее часто попадают посторонние предметы. Например, это могут быть камни от впереди идущего авто. Даже незначительное столкновение машины может повредить радиатор, что нарушит герметичность системы охлаждения.
Окисление металла. Хотя все элементы теплообменника изготавливаются из нержавеющих материалов, радиаторы не защищены от образования накипи внутри их полостей. Из-за использования некачественной охлаждающей жидкости металлические детали мотора могут окисляться, что засоряет магистраль и препятствует свободной циркуляции антифриза.
Естественный износ. Постоянный нагрев и охлаждение приводит к «усталости» металла, от чего снижается его прочность. Вибрации в подкапотном пространстве способствуют разрушению соединительных швов, из-за чего может появиться течь.
Чрезмерное давление в магистрали. Если на расширительном бачке установлена некачественная пробка, со временем клапан для сброса давления перестает функционировать. Из-за нагрева антифриза до температуры выше 100 градусов в системе увеличивается объем. Чаще всего расходятся швы на пластиковых элементах. Но стенки старого теплообменника со временем становятся тоньше, что приводит к разгерметизации и протечкам.
Замерзание охлаждающей жидкости. Такое может происходить в случае использования неподходящего антифриза или обычной воды. На морозе вода кристаллизуется и расширяется. От этого на стенках трубок появляются трещины.

Большинство из перечисленных проблем можно предотвратить, применив профилактические методы. Чтобы продлить службу радиатора, хозяин авто может предпринять следующие меры.

Не заливать в систему обычную воду. В экстренном случае можно воспользоваться дистиллированной, но в ближайшее время нужно поменять ее на тосол. Эта жидкость закипает при температуре выше 115 градусов. Помимо этого она содержит смазочный материал, что благотворно влияет на крыльчатку насоса и другие металлические детали системы.
Своевременно менять тосол, а при уменьшении уровня – доливать его. Замену нужно производить не реже 50-70 000 км. пробега (для антифриза этот интервал составляет от 150 тысяч). Но если ОЖ поменяла свой цвет и стала черной, это явный сигнал для обслуживания системы.
Устанавливать такой радиатор, который изготовлен для данной модели автомобиля.
Проводить плановое техническое обслуживание всей системы охлаждения.
Сохранять ребра теплообменника в чистоте.
Во время замены тосола периодически применять промывку внутренних стенок змеевика.

Автомобильный радиатор – «хладнокровный» напарник мотора
