Рабочий цилиндр сцепления ВАЗ 2101, 2106, 2107 – есть ли отличия?

Устройство и принцип работы сцепления ВАЗ 2107

По своей сути, сцепление – это передаточное звено между коленвалом двигателя и первичным валом коробки передач. При этом простое нажатие педали разъединяет эти два узла: двигатель продолжает работать, не меняя оптимального режима, а водитель может переключить передачу на повышенную, пониженную или нейтраль.


Устройство сцепления ВАЗ 2107: 1 — маховик; 2 — ведомый диск сцепления; 3 — корзина сцепления; 4 — выжимной подшипник с муфтой; 5 — бачок гидропривода сцепления; 6 — шланг; 7 — главный цилиндр гидропривода выключения сцепления; 8 — сервопружина педали сцепления; 9 — возвратная пружина педали сцепления; 10 — ограничительный винт хода педали сцепления; 11 — педаль сцепления; 12 — трубопровод; 13 — шаровая опора вилки; 14 — вилка выключения сцепления; 15 — оттяжная пружина вилки выключения сцепления; 16 — шланг; 17 — рабочий цилиндр гидропривода выключения сцепления; 18 — штуцер прокачки сцепления

Что было бы, если б коленвал и коробка передач соединялись напрямую? Как минимум, при остановке машины приходилось бы глушить мотор, а затем снова его заводить. Это сейчас по дорогам ездят автомобили с системой «Старт-Стоп», когда вместо холостого хода двигатель просто отключается, но на ВАЗ 2107 на такой «экстрим» не рассчитан ни аккумулятор, ни стартер, ни сам двигатель. Переключать передачи во время движения – тоже не лучший вариант, слишком сильной будет нагрузка на коробку. Да и самому двигателю такие рывки «здоровья» не прибавляют.

Итак, с помощью сцепления можно:

  • Передавать крутящий момент от коленвала двигателя на трансмиссию;
  • Разъединять двигатель и трансмиссию, прерывая передачу вращения.

Устройство сцепления на ВАЗ 2107 – это классическая схема сцепления, самая простая и понятная:

  1. Коленвал двигателя жестко соединен с маховиком, который вращается вместе с ним. Маховик выполняет две функции: поддерживает момент инерции, чтобы поршни двигателя не замерли в «мертвой точке», и служит одним из элементов системы сцепления;
  2. Ведомый (фрикционный) диск является передаточным звеном между маховиком и нажимным диском. Он установлен на первичный вал коробки передач и соединяет элементы сцепления за счет силы трения;
  3. Нажимной (ведущий) диск жестко соединен с корзиной сцепления. Его задача – плотно прижимать ведомый диск к маховику, тогда момент вращения будет передаваться на ведомый диск и от него – на коробку передач;
  4. Корзина сцепления состоит из кожуха и системы лепестковых пружин, которые при нажатии сдвигают выжимной диск назад и разъединяют его с ведомым диском. Когда на пружины нет давления, они выталкивают ведущий диск вперед, чтобы он прижимал ведомый диск к маховику. Кожух корзины жестко соединен с маховиком и вращается вместе с ним;
  5. Выжимной подшипник – обязательный элемент системы сцепления. При нажатии на него происходит нажатие на лепестковую пружину корзины;
  6. Управляет сцеплением водитель, нажимая на педаль, от которой усилие передается на подшипник через систему тяг и гидравлической системы.

Как видно из описания, это «сухое» (не в масляной ванне) однодисковое сцепление, с механическим выжимным подшипником и постоянным подключением (система замкнутого типа). Для передачи усилия, которое водитель прикладывает к педали, используется гидравлика.

Устройство гидропривода сцепления

Отдельно нужно сказать о гидравлическом приводе. Благодаря ему, можно использовать несжимаемость жидкости (сохранение постоянного объема даже под большим давлением) и передавать усилие по сложной траектории. Нет необходимости ставить сложные тяги и рычаги, гидравлика отлично справляется со своей задачей.


Схема привода ВАЗ 2107

Система гидропривода включает несколько элементов:

  1. Педаль сцепления;
  2. Главный цилиндр с расширительным бачком;
  3. Рабочий цилиндр с толкателем;
  4. Трубопровод и шланг;
  5. Выжимная вилка.

Принцип работы:

  1. Усилие передается от педали через толкатель на шток главного цилиндра;
  2. Поршень цилиндра идет вперед и выталкивает порцию жидкости в трубопровод, ведущий к рабочему цилиндру;
  3. Жидкость давит на поршень рабочего цилиндра, объединенный с толкателем. Толкатель выходит вперед и надавливает на выжимную вилку;
  4. Вилка отводит выжимной подшипник от лепестковой пружины корзины сцепления.

Благодаря гидроприводу включать и выключать сцепление можно плавно, не допуская рывковых нагрузок на двигатель и коробку передач. Поэтому и говорят, что бросить сцепление – один из «смертных грехов» водителя (и, кстати, именно поэтому у новичков сцепление быстро «горит»).

Основные неисправности

Рабочий цилиндр имеет несколько резиновых уплотнителей, которые часто приходят в негодность или замасливаются, тогда сцепление автомобиля “буксует”. Замена старых уплотнителей на новые потребует воспользоваться подъемником или смотровой ямой, так как главный цилиндр расположен в неудобном месте.

Конусную гайку желательно не трогать, иначе потом потребуется дополнительная регулировка. Для того чтобы произвести замену прокладок не снимая главный цилиндр, нужны определенные навыки и опыт.

Еще одной причиной неисправности сцепления может быть износ выжимного подшипника.

Для его замены придется демонтировать коробку передач. Не менее часто изнашиваются накладки тормозного диска, это легко заметить по характерному шуму в момент отпускания педали. И самой распространённой проблемой неисправности сцепления является попавшей в систему воздух. Удалить воздух можно с помощью прокачки.

Цилиндр сцепления рабочий ВАЗ 2101-2107 АвтоВАЗ

Уважаемые покупатели, во избежание ошибок при отправке рабочего цилиндра сцепления, в строке «Комментарий» указывайте модель и год выпуска вашего автомобиля.

Основными составными частями в гидравлической системе являются цилиндры. Они называются главный и рабочий цилиндр сцепления ВАЗ 2107.

Рабочий цилиндр привода сцепления предназначен для обеспечения передачи усилия от педали на выжимную вилку механизма сцепления, через шток главного цилиндра к рабочему цилиндру, соединенных между собой трубкой высокого давления.

1 — маховик; 2 — ведомый диск сцепления; 3 — корзина сцепления; 4 — выжимной подшипник с муфтой; 5 — бачок гидропривода сцепления; 6 — шланг; 7 — главный цилиндр гидропривода выключения сцепления; 8 — сервопружина педали сцепления; 9 — возвратная пружина педали сцепления; 10 — ограничительный винт хода педали сцепления; 11 — педаль сцепления; 12 — трубопровод гидропривода выключения сцепления; 13 — шаровая опора вилки; 14 — вилка выключения сцепления; 15 — оттяжная пружина вилки выключения сцепления; 16 — шланг; 17 — рабочий цилиндр гидропривода выключения сцепления; 18 — штуцер прокачки сцепления

При нажатии на педаль, в действие приводиться шток главного цилиндра, на конце которого установлен поршень с масло-бензо-стойкой манжетой. Поршень передает давление на гидравлическую жидкость, тем самым обеспечивая воздействие, которое передается по трубке на поршень рабочего цилиндра. Он гидравлическое усилие преобразовывает в механическое движение вилки выключения, которая в свою очередь передвигает выжимной подшипник, который и выжимает диск сцепления ВАЗ 2107.

1 — корпус; 2 — клапан для прокачки гидравлического привода выключения сцепления; 3 — защитный чехол; 4 — толкатель вилки выключения сцепления; 5 — уплотнительное кольцо поршня; 6 — поршень рабочего цилиндра; 7 — манжета поршня; 8 — втулка; 9 — пружина; 10 — шайба; 11- стопорное кольцо.

Рабочий цилиндр отлит из мелкозернистого чугуна. Он укреплен к картеру 2 двумя болтами. Корпус рабочего цилиндра расточен под диаметр 19,05 мм по длине 70 мм. Внутренняя поверхность цилиндра (зеркало) обработана с высокой точностью, в результате чего увеличивается срок эксплуатации изделия. С наружной стороны закрывается пробкой, которая устанавливается на прокладке и затягивается с приложением момента 8—10 кгс*м. В торце пробки устанавливается штуцер подачи жидкости в цилиндр. В цилиндре помещен стальной хромированный поршень, сопряжение которого уплотняется резиновым кольцом, наружный диаметр 19,2±0.15 мм и манжетой. Манжет цилиндра изготовлен из резины высокого качества, которая устойчива к воздействиям внешней среды и агрессивных химических веществ. Плотное прижатие манжеты к зеркалу цилиндра обеспечивается подачей находящейся под давлением жидкости под манжету через каналы диаметром по 2 мм. Плотная посадка манжеты на поршне обеспечивается установкой опорной тарелки, подпираемой своей пружиной. Уплотнение цилиндра со стороны толкателя обеспечивается установкой на торец цилиндра резинового защитного чехла.

Для того, чтобы обеспечить долговечность и надежность цилиндров, поршни имеют твердое оксидное покрытие, что позволяет им работать свыше 1 000 000 циклов.

Для выпуска из цилиндра воздуха при заполнении его жидкостью или при прокачке гидравлического привода цилиндр имеет конусный клапан с боковым отверстием диаметром 1,5 мм и центральным каналом диаметром 2,5 мм.

Технические характеристикирабочего цилиндра сцепления ВАЗ 2101 — 2107:

Рабочее давление: МРа – 20;

Диаметр цилиндра: мм – 19;

Ход поршня: мм — 36.

В гидравлической системе применяется только тормозная жидкость типа ДОТ -3, 4, которая имеет глубокую проникающую способность и не разъедает резиновые уплотнительные кольца.

Другие артикулы товара и его аналогов в каталогах: 2101-1602515-23, МБ01-1602510, А11.1602510, Р1944 С3.

Применяемость: ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 21074, ВАЗ 2121, ВАЗ 2131, ВАЗ 2120.

Проверяйте уровень тормозной жидкости в бачке, особенно перед дальней поездкой. Используйте только тормозную жидкость. Смывайте пыль или промывайте цилиндры только специальными очищающими жидкостями или, например, метиловым спиртом, но ни в коем случае не бензином или маслом.

Любая поломка – это не конец света, а вполне решаемая проблема !

Как самостоятельно заменить цилиндр рабочий сцепления на автомобиле семейства ВАЗ 2101-2107.

С интернет – Магазином AvtoAzbuka затраты на ремонт будут минимальными.

Просто СРАВНИ и УБЕДИСЬ !!!

Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей, расположенных выше.

Полная разборка со снятием коробки передач

Работу нужно выполнить на подъемнике или на яме. В первую очередь снимаем аккумулятор

Разборку продолжаем снятием стержня с рычага переключения передач. Затем придется отверткой открутить саморезы крепление крышки, закрывающей отверстие кузова машины. На этом манипуляции внутри автосалона завершены. Что нужно сделать, дальше:

  1. Убрать приемную трубу(выхлопной системы) и резонаторы;
  2. Потом демонтировать стартер с картера маховика и отодвинуть в сторону;
  3. От заднего моста и КПП отсоединить кардан.

Для возможности снятия коробки, снимаем поперечину задней опоры двигателя и трос привода спидометра. Также от КПП нужно отсоединить цилиндр гидропривода и убрать его в сторону.

Далее, потребуется убрать болты, с помощью которых держится крышка картера сцепления (ключ на 10) и перейти к демонтажу коробки, а поскольку весит она немало, под нее стоит поставить хорошую опору.

После этого, торцевым ключом откручиваются болты от картера маховика. Теперь, чтобы убрать коробку, ее придется аккуратно сдвинуть назад, медленно выводя первичного типа вал со ступицы ведомого диска сцепления. Делать это нужно аккуратно, чтобы не уронить коробку и не нанести себе травмы. Вот и все, коробка снята.

Видео о разборке сцепления на примере Ваз 2106, для “Семерки” подходит, небольшая разница только в салоне

Выбирайте лучшее

Последним пунктом в вопросе, какое сцепление лучше поставить на автомобиль ВАЗ 2107, будет короткий обзор наиболее известных комплектов сцеплений для классических машин. Различия в продукции брендов заключаются в надежности и поведении во время эксплуатации.

Valeo

Известная компания из Франции известна также высококачественными тормозными колодками. Судя по отзывам автовладельцев, сцепление отличается мягкой работой с четким моментом включения.

Многие отмечают надежность новых комплектов Валео, которые зачастую работают без поломок более 150 000 км пробега. Из недостатков – высокая стоимость.

Всемирно известный немецкий производитель фрикционных муфт. Продукция всегда отличалась передовыми конструктивными решениями. Например, использование гасителя крутильных колебаний нажимного и ведомого дисков существенно демпфирует вибрации, что способствует комфорту. Муфты LuK – наиболее оптимальный выбор в соотношении цена-качество, однако в продаже встречается много подделок, так что при покупке нужно быть внимательно.

Kraft

Немецкий бренд известен уже 20 лет, но в последнее время продукция под этой маркой выпускается все чаще в Турции, что, естественно, удешевляет ее. Тем не менее, сцепления имеют массу положительных отзывов, среди них:

  • мягкий выжим;
  • отсутствие перегрева при тяжелом режиме эксплуатации;
  • маховик практически не изнашивается.

Sachs

Немецкий производитель имеет богатый опыт производства деталей трансмиссии. Все модели муфт укомплектованы безасбестовыми накладками, при этом они обеспечивают:

  • Оптимальную передачу крутящего момента.
  • Устойчивы к повышенным нагрузкам.
  • Не требуют обслуживания.

Отечественное предприятие, поставляющее оригинальную продукцию для автомобилей Lada. Конструкция муфты разработана инженерами из Тольятти, но комплектующие в производстве применяются в основном импортные. Большинство автовладельцев, в качестве решения вопроса, какое из сцеплений лучше поставить на классику ВАЗ 2107, останавливаются именно на этом производителе. Причина такого выбора – невысокая цена и приемлемое качество.

Kraft tech

Турецкая продукция по лицензии немецкой компании Kraft. Комплект характеризуется мягкой работой, адаптирован к российским условиям работы. Часть негативных отзывов относится к недолговечности выжимного подшипника.

Триал

Еще один отечественный производитель, который гарантирует для своих дисков до двух миллионов циклов нагрузки без утраты эксплуатационных свойств. Средний пробег деталей комплекта составляет 80 000 км. Некоторые автомобилисты жалуются на возникновение трещин на ведомом диске в районе пружин, в результате чего они вылетают. Однако стоит отметить, что подобные неполадки у них возникли после двух-трех лет эксплуатации.

Информация больше для себя. Дополню фото. Это черновик! Размеры корзины сцепления LUK 620316600

2110,2170,1118 Нажимной диск 207мм / 133мм. Максимально возможный ведомый диск 210мм

ВАЗ 2110-12

Ведомый диаметром 200 мм/ 142мм. 20 зубцов. Профиль ступицы диска сцепления: 20,1×22,6

ВАЗ 2106

Ведомый диаметром 200 мм/ 130мм. 20 зубцов. Профиль ступицы диска сцепления: 20,1×22,6

Mazda 323 2000

EXEDY MZD050U, Valeo MZ29 Ведомый диаметром 200 мм/ 130мм. 20 зубцов. Профиль ступицы диска сцепления: 20,1×22,1

Huyndai Accent

VESIK motorsport Valeo HD95 Ведомый диаметром 200 мм/ 130мм. 20 зубцов. Профиль ступицы диска сцепления:19,00×22,35

Mitsubishi Colt/Lancer/L300

Valeo MB03 Ведомый диаметром 200 мм/130мм. 20 зубцов. Профиль ступицы диска сцепления: 20х22,5

Mazda 3 BK

EXEDY MZD116U Ведомый диаметром 200 мм/ 140мм. 20 зубцов. Профиль ступицы диска сцепления: 20,13х22,6.

Fiat Punto 2003

VALEO 821460 Ведомый диаметром 200 мм/ 135мм. 20 зубцов. Профиль ступицы диска сцепления: 20,25×23,2

Проверяем качество прокачки сцепления

По поводу самой прокачки следует отметить, что сам процесс не должен быть длительным: на ВАЗ-2106 – 4-5 накачек с последующим сливом и 5-7 резких нажатий на педаль с неспешным отпусканием – на ВАЗ-2107.

Если процесс занимает больше действий – нужно искать место попадания воздуха в систему, устранять неисправность, а после уже снова прокачивать.

Проверить работоспособность привода после прокачки можно в движении.

Завести авто, небыстро двигаясь попереключать передачи. Если признаков нарушения работоспособности гидропривода нет, можно считать, что прокачка произведена правильно.

Зачем и как прокачать сцепление на автомобиле ВАЗ 2107 в своем гараже

Причиной прокачки сцепления является завоздушивание гидравлической системы. Пузырьки воздуха имеют свойство сжиматься, что снижает работоспособность устройства. Прокачать сцепление в ВАЗ 2107 дома просто. Для этого достаточно иметь набор примитивных инструментов и немного терпения.

Подготовка к прокачке системы сцепления

Чтобы прокачать магистраль и сделать это правильно, следует выполнить подготовку.

  1. Загнать машину на смотровую яму, эстакаду или подъемник, где зафиксировать ее.
  2. Очистить крышку расширительного бака и штуцер от грязи. Попадание мусора в систему недопустимо.

Этапы процесса прокачки сцепления

Процедура выполняется в определенной последовательности.

  • Со штуцера снимается защитный колпачок и на него надевается шланг.
  • Второй конец трубки опускается в бутылку с заранее налитой туда ТЖ.

В бачок расширителя также наливается тормозуха до отметки максимум.

Далее помощник садится в машину и надавливает на педаль несколько раз, при последнем качке следует вдавить рычаг до пола и удерживать его.

После этого ключом №8 откручивается штуцер на рабочем цилиндре и отработка с пузырями воздуха выдавливается в бутыль. После того как давление упало (педаль провалилась) клапан нужно закрыть.

Процедура повторяется до тех пор, пока воздух полностью не выйдет из системы.

Регулировка холостого хода и пусковой системы

Холостой ход настраивается для того, чтобы двигатель автомобиля стабильно функционировал при малых количествах СО. Настройка делается так: мотор транспортного средства прогревают, выводят на максимум (используется винт качества) обороты холостого хода; используя винт количества, выставляют такую частоту вращения, которая на 100–150 оборотов выше стандартной; снижают обороты для обычных показателей.

Пусковую систему «семерки» допускается регулировать, как на демонтированном карбюраторе, так и в тех случаях, когда его не снимают с двигателя. Если карбюратор не демонтируют, настройка пускового механизма осуществляется по вращению коленчатого вала (по частоте), если карбюратор снимают – по зазорам заслонок (точнее – по их кромкам).

При настройке по частоте коленвала необходимо:

  • вытянуть воздушный фильтр и извлечь «подсос» (устройство контроля работы воздушной заслонки);
  • прогреть мотор и приоткрыть заслонку на треть ее стандартного поворота (процедура выполняется с некоторым нажимом при помощи отвертки);
  • подгибают тягу до показателя около 3300 оборотов в минуту (плюс-минус 100 оборотов);
  • выставляют на крышке диафрагмы обороты, которые по сравнению с начальными меньше на 300–400 единиц.

По зазорам настройка выполняется способом подгибания тяги, соединяющей рычаги на оси заслонки и управления механизмом пуска. Путем сгибания и распрямления этой тяги добиваются следующих величин зазоров: от 5 до 5,5 мм – для нижней кромки дросселя (заслонки); от 0,7 до 0,9 мм – для верхней кромки.

не буду повторятьса про уровень в поплавковой камере (это я думаю знает каждый)

а про настройку заслонок многие забыли а некоторые даже не знают(причем такие есть и среди тех кто делает это за деньги другим)

ну начнем с основных заслонок

открывае заслонку до того момента когда усик на рычаге3(черная стрелка на фото) коснется рычага2(красная стрелка)

в этом положении замеряем зазор между краем заслонки и корпусом

с полным открытием я поступаю намного проще в момент правильных растояний(б верхнее фото) заслонки занимают перпендикулярное положение с нижней плоскостью карба

ну и настройка пускового устройства

и проверяем зазор при помощи сверла диаметром 5,5мм

Работы сверху автомобиля

Итак, начало положено, цель – снять коробку передач для замены сцепления

На автомобилях ВАЗ 2106 и аналогичных делается это довольно быстро, важно лишь соблюсти некоторую последовательность:

  1. В салоне автомобиля снимаете ручку переключения скоростей. Она крепится при помощи пластиковых защелок. Порой возникают трудности с демонтажем, доходит до того, что защелки обламываются. Цена нового комплекта креплений составляет не более ста рублей, а приобрести его можно даже после проведения ремонта. Поэтому не бойтесь, если вдруг сломали пластиковые усики.
  2. Переходите к подкапотному пространству, выкручиваете четыре гайки, которыми крепится приемная труба к коллектору. Дело в том, что приемная труба будет мешать снятию коробки, но ее достаточно немного в сторону сдвинуть.
  3. Отключаете аккумуляторную батарею и снимаете ее с автомобиля.
  4. Выкручиваете два верхних болта стартера, отключаете от него провода питания обмоток и втягивающего реле.
  5. Отсоединяете провод массы, который подходит к коробке передач.

Прокачка системы

Устройство главного цилиндра сцепления ваз-2106 примерно такое же, как и на аналогичном элементе тормозной системы. Прокачка выполняется аналогичным образом:

  1. Собирается вся система, затягиваются резьбовые соединения.
  2. В расширительный бачок наливается жидкость до среднего уровня.
  3. На прокачной штуцер надевается трубка, которая опускается в небольшую емкость с тормозной жидкостью.
  4. Помощник несколько раз нажимает на педаль сцепления, после чего фиксирует ее в нажатом положении.
  5. В это время немного выкручиваете прокачной штуцер, чтобы вышел воздух.

Последние два пункта повторить несколько раз, пока не перестанет выходить воздух из системы. Обязательно следите за уровнем тормозной жидкости. В противном случае механизм будет работать на сухую, может потребоваться разборка главного цилиндра сцепления ВАЗ-2106 для ремонта.

Еще зимой начал замечать, что со стороны педали подтекает главный цилиндр сцепления через манжету, а под капотом был виден мокрый подтек на стенке, уровень тормозной жидкости в бачке стал резко снижаться.

Информативность педали немного упала, да и передачи стали нестабильно включаться, так как усилие не до конца передавалось на выжим. Поэтому требовалась его замена.

В магазине был куплен новый оригинальный цилиндр и выкроено время для ремонта — при сноровке может занять не более получаса, куда дольше уйдет на прокачку сцепления.


Так, нам необходимо вооружиться:

рожковым ключом на 8 и 13

торцовой головкой на 13 с удлинителем

плоской и фигурной отверткой

ВД-40 или аналог, металлической щеткой

медицинской капельницей или шланчиком для прокачки

резиновой грушей или шприцом для откачки жидкости

баночкой

Для начала, грушей или шприцом откачиваем жидкость из бачка. Затем отсоединяем расширительный бачек и отводим в сторону, чтобы не мешал. Ключом на 13 и отверткой выворачиваем гайку трубопровода, а также шланчик бачка и тоже отводим в сторону. При закисании гайки зачищаем место щеткой и брызгаем ВД-40

Снимаем все осторожно, чтобы не допустить повреждения трубопровода и пластикового штуцера цилиндра. Теперь отворачиваем накидной головкой с трещеткой два болта крепления цилиндра к корпусу и снимаем его, не забывая придерживать граверные шайбы, чтобы не упали

С посадочного места убираем старый герметик и тщательно зачищаем посадочное место. Можно ставить новый цилиндр. Но предварительно проверяем наличие смазки под пыльником, при необходимости добавляем. Со стороны салона выставляем толкатель поршня по центру проема, он должен без проблем войти в отверстие манжеты цилиндра.

Вот, виден кончик

Фланец нового цилиндра мажем тонким слоем автомобильного герметика, даем немного подсохнуть и вставляем новый цилиндр на место. Ставим новые граверные шайбы и затягиваем болты в обратной последовательности. Нажимаем педаль сцепления и удостоверяемся что толкатель вошел по месту и цилиндр работает. Возвращаем на место трубопровод и шланчик, все надежно затягиваем. Заполняем бачек новой тормозной жидкостью и приступаем к прокачке сцепления. Для этого нужен помощник (хотя, можно все сделать и одному, но будет дольше): 1. Подлезаем под машину, надеваем один конец капельницы или шланга на штуцер для прокачки сцепления, другой опускаем в банку. 2. Помощник резко нажимает на педаль сцепления 4-5 раз с интервалом 2-3 секунды и удерживает ее нажатой. 3. Ключом на 8 отворачиваем штуцер примерно на 3/4 оборота, в банку начнет выходить жидкость с пузырьками воздуха.

4. После того, как истечение жидкости прекратится, заворачиваем штуцер и повторяем операции 2 и 3 до полного прекращения выхода пузырьков. Необходимо следить, чтобы уровень жидкости в бачке был выше минимума и, при необходимости, подливать ее. 5. Заворачиваем штуцер, снимаем шланг и одеваем защитный колпачек . Нажимая педаль, проверяем сцепление — отчетливо должен чувствоваться момент выжима сцепления, педаль не должна «проваливаться». Если все в порядке, то проверяем на протечки места соединения шлангов и трубопровода, доливаем жидкость в бачке до нормы и закрываем крышку.

Здравствуйте уважаемые читатели! Недавно я написал статью о , сегодня речь пойдет о замене главного цилиндра сцепления (ГЦС) «семерки».

Конструкция и принцип работы главных цилиндров сцепления

Наиболее просто устроены ГЦС с вынесенным и установленном на корпусе бачком. Основу устройства составляет литой корпус цилиндрической формы, на котором выполнены проушины для монтажных болтов и другие детали. С одного торца корпус закрыт резьбовой пробкой или пробкой со штуцером для соединения с трубопроводом. Если корпус закрыт глухой пробкой, то штуцер располагается на боковой поверхности цилиндра.

В средней части цилиндра выполняется штуцер для соединения с бачком посредством шланга или посадочное место для установки бачка непосредственно на корпус. Под штуцером или в посадочном месте в корпусе цилиндра выполнено два отверстия: компенсационное (впускное) отверстие малого диаметра и перепускное отверстие увеличенного диаметра. Отверстия располагаются таким образом, чтобы при отпущенной педали сцепления компенсационное отверстие располагалось перед поршнем (со стороны контура привода), а перепускное — за поршнем.

В полости корпуса установлен поршень, с одной стороны которого располагается толкатель, связанный с педалью сцепления. Торец корпуса со стороны толкателя закрыт гофрированным защитным резиновым колпачком. При отжатой педали сцепления поршень отводится в крайнее положение расположенной внутри цилиндра возвратной пружиной. В двухпоршневых ГЦС используется два поршня, расположенных друг за другом, между поршнями находится уплотнительное кольцо (манжета). Применение двух поршней улучшает герметичность контура привода сцепления и повышает надежность работы всей системы.

Работают такие цилиндры следующим образом. Когда педаль сцепления отпущена, поршень под воздействием возвратной пружины находится в крайнем положении и в контуре привода сцепления поддерживается атмосферное давление (так как рабочая полость цилиндра связана с бачком через компенсационное отверстие). При нажатии на педаль сцепления поршень под воздействием усилия ноги движется и стремится сжать жидкость в контуре привода. При движении поршня компенсационное отверстие закрывается и давление в контуре привода повышается. Одновременно через перепускное отверстие жидкость поступает за обратную сторону поршня. За счет роста давления в контуре поршень рабочего цилиндра перемещается и двигает вилку выключения сцепления, которая толкает выжимной подшипник — сцепление выключается, можно переключать передачу.

В момент отпуска педали поршень в ГЦС возвращается в первоначальное положение, давление в контуре падает и сцепление включается. При возврате поршня скопившаяся за ним рабочая жидкость выдавливается через перепускное отверстие, что приводит к замедлению движения поршня — это обеспечивает плавное включение сцепления и возврат всей системы в первоначальное состояние.

Если в контуре происходит утечка рабочей жидкости (что неизбежно вследствие недостаточной плотности соединений, порчи уплотнений и т.д.), то нужное количество жидкости поступает из бачка через компенсационное отверстие. Также это отверстие обеспечивает постоянство объема рабочей жидкости в системе при изменении ее температуры.

Конструкция и работа цилиндра с интегрированным резервуаром для рабочей жидкости несколько отличается от описанной выше. Основу этого ГЦС составляет литой корпус, установленный вертикально или под наклоном. В верхней части корпуса выполнен резервуар для рабочей жидкости, под резервуаром расположен цилиндр с подпружиненным поршнем, а через резервуар проходит соединенный с педалью сцепления толкатель. На стенке резервуара может располагаться пробка для долива рабочей жидкости или штуцер для соединения с вынесенным бачком.

Поршень в верхней части имеет углубление, вдоль поршня высверлено отверстие малого диаметра. Толкатель установлен над отверстием, в отведенном состоянии между ними остается зазор, через который в цилиндр поступает рабочая жидкость.

Работает такой ГЦС несложно. При отпущенной педали сцепления в гидравлическом контуре наблюдается атмосферное давление, сцепление включено. В момент нажатия на педаль толкатель движется вниз, перекрывает отверстие в поршне, герметизируя систему, и толкает поршень вниз — давление в контуре повышается, и рабочий цилиндр приводит в действие вилку выключения сцепления. При отпуске педали описанные процессы выполняются в обратном порядке. Утечки рабочей жидкости и изменение ее объема вследствие нагрева компенсируются через отверстие в поршне.

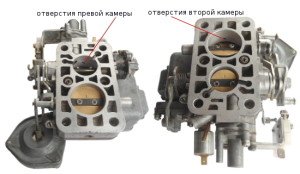

Карбюратор ВАЗ 2107 конструкция

Устройство интересующего нас карбюратора является классическим для модельного ряда изделий «Озон». В общей сложности в его конструкции имеется более 60 элементов, которые скомпонованы в несколько основных функциональных узлов. К таким узлам относятся:

  • дозирующие системы (в данной версии «Озон» их две);
  • пневматический привод дроссельной заслонки;
  • поплавковая камера;
  • обогатительное устройство под названием эконостат, которое размещается в одной из поплавковых камер;
  • механизм отвода картерных газов;
  • диафрагменный ускорительный насос, снабженный специальным распылителем (насос находится в одной из камер);
  • автономный механизм холостого хода с запорным электромагнитным клапаном;
  • переходные системы поплавковых камер;
  • жиклеры, дозирующие воздух и жидкое топливо.

Дроссельные заслонки поплавковых камер открываются следующим образом: первая камера – из салона при помощи привода управления (водитель просто-напросто нажимает педаль, и заслонка открывается); вторая камера – посредством привода пневматического типа.

Жиклеры карбюратора имеют далее указанную маркировку: топливные: 112 (первая камера) и 150 (вторая); воздушные: 190 и 150; ускорительного насоса: 40 и 40; пневматического привода: 150 и 120. Жиклеры холостого хода маркируются иначе: топливные – 50 и 60, воздушные – 170 и 70.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
