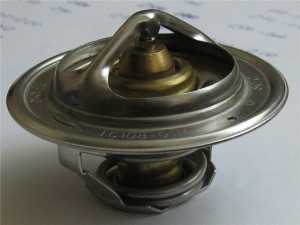

Что такое автомобильный термостат и как его проверить?
В системе охлаждения двигателя термостат занимает положение «главного регулировщика», который тихонько делает свою работу и о котором мы обычно не вспоминаем, пока он не выйдет из строя. Так что про существование его в автомобиле знает каждый водитель, а вот о принципе работы и последствиях поломки, задумываются редко. В этой статье мы расскажем всё о нем: устройство, виды, принцип работы и как проверить его работу в домашних условиях.
Для чего нужен термостат (назначение)? Задача этого нехитрого устройства – реагировать на температуру антифриза (охлаждающей жидкости) и регулировать ее поток в зависимости от нагрева двигателя. Другими словами, он помогает быстрее прогреть двигатель до оптимальной температуры после старта и охлаждать его в процессе работы.
Чтобы поддерживать рабочую температуру антифриза (а значит и двигателя в процессе работы), он регулирует его движение по контуру охлаждения. И устроен таким образом, чтобы автовладелец вообще не беспокоился о том, прогрелся ли мотор и какая температура у него сейчас.
Ремонт заклинившего термостата
Нарушения в работе термостата могут быть вызваны не поломкой его подвижных частей, а попаданием под клапаны мусора, отложение накипи или выход из строя уплотнительного кольца. В этом случае можно обойтись без замены детали, сняв ее с автомобиля и обработав обычным средством для удаления отложений на бытовых водонагревателях, аналогичных «антинакипину», прокипятив его в течение 15 мин. Если устройство заработало, это будет заметно по открывшемуся в кипятке клапану. Перед установкой «реанимированного» термостата производят замену внутреннего уплотнительного кольца и промывку системы охлаждения специальными предназначенными для этого средствами.
Можно ли ездить без термостата
Подобная мысль посещает автовладельцев, которые в летний период постоянно сталкиваются с перегревом машины. Они просто убирают термостат из системы, и антифриз при запуске ДВС сразу идет по большому кругу. Хотя сразу это не выводит мотор из строя, так делать не рекомендуется (инженеры не зря придумали и установили этот элемент в машину).
Причина в том, что термостат в машине нужен для стабилизации температурного режима мотора. Он не просто обеспечивает прогрев или охлаждение силового агрегата. Если убрать этот элемент из системы охлаждения, то автовладелец принудительно отключает контур прогрева ДВС. Но открытый термостат не только включает большой круг циркуляции.
Одновременно он перекрывает малый круг циркуляции. Если убрать термостат, то в зависимости от типа системы охлаждения помпа будет давить антифриз сразу по малому кругу даже если из системы удален термостат. Причина в том, что циркуляция будет всегда идти путем наименьшего сопротивления. Поэтому, желая устранить перегрев мотора, автомобилист может устроить локальные перегревы в системе.
Но плохо прогретый двигатель может пострадать не меньше, чем при перегреве. В холодном моторе (а при циркуляции сразу по большому кругу его температура может даже не достигать отметки в 70 градусов) плохо сгорает воздушно-топливная смесь, из-за чего в нем появится нагар, быстрее выйдут из строя свечи зажигания или накала, пострадает лямбда-зонд и катализатор.
Гораздо лучше при частых перегревах мотора не удалять термостат, а установить холодный аналог (открывается раньше). Также следует выяснить, почему двигатель так часто перегревается. Причина может быть в забитом радиаторе или плохо работающем вентиляторе.
Конструкция системы охлаждения ЛАДА Калина

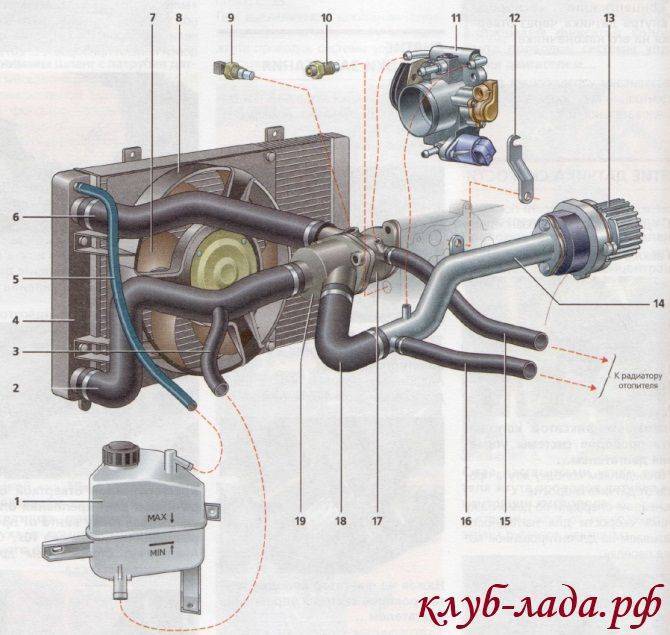

Система охлаждения: 1 — расширительный бачок; 2 — отводящий шланг радиатора; 3 — наливной шланг; 4 — радиатор; 5 — паро-отводящий шланг; б — подводящий шланг радиатора; 7 — электровентилятор; 8 — кожух электровентилятора; 9 — датчик температуры охлаждающей жидкости; 10 — датчик указателя температуры охлаждающей жидкости; 11 — дроссельный узел; 12 — кронштейн трубы насоса охлаждающей жидкости; 13 — насос охлаждающей жидкости; 14 — труба насоса охлаждающей жидкости; 15 — подводящий шланг радиатора отопителя; 16 — отводящий шланг радиатора отопителя; 17 — выпускной патрубок; 18 — шланг трубы насоса охлаждающей жидкости; 19 — корпус термостата
Расширительный бачок. Охлаждающая жидкость заливается в систему через расширительный бачок. Он изготовлен из полупрозрачного полиэтилена, что позволяет визуально контролировать уровень жидкости. Для этого на стенке бачка нанесены метки «МАХ» и «MIN». В верхней части бачка имеется патрубок для соединения с пароотво-дящим шлангом радиатора, в нижней части — патрубок для соединения с наливным шлангом. Расширительный бачок калина
Крышка расширительного бачка с клапанами. Герметичность системы обеспечивается впускным и выпускным клапанами в крышке расширительного бачка. Выпускной клапан поддерживает повышенное (по сравнению с атмосферным) давление в системе на горячем двигателе (за счет этого температура кипения жидкости становится выше, уменьшаются паровые потери}. Он начинает открываться при давлении не менее 1,1 бар. Впускной клапан открывается при понижении давления в системе относительно атмосферного на 0,03-0,13 бар (на остывающем двигателе). Крышка расширительного бачка с клапанами
Насос охлаждающей жидкости — лопастной, центробежного типа, приводится от шкива коленчатого вала зубчатым ремнем привода газораспределительного механизма. Корпус насоса — алюминиевый. Валик вращается в двухрядном подшипнике. Пластичная смазка в подшипнике заложена на весь срок службы. Наружное кольцо подшипника стопорится винтом. На передний конец валика напрессован зубчатый шкив, на задний — крыльчатка. К торцу крыльчатки прижато упорное кольцо из графитосодержащей композиции, за которым находится сальник. В корпусе насоса имеется контрольное отверстие для определения течи жидкости при выходе насоса из строя. Насос рекомендуется заменять в сборе. Перераспределением потоков жидкости управляет термостат. Насос охлаждающей жидкости калина
Система охлаждения состоит из двух так называемых кругов циркуляции:
- Движение жидкости через рубашку охлаждения и радиатор образует большой круг циркуляции.
- Движение жидкости по рубашке охлаждения двигателя, минуя радиатор, — малый круг циркуляции.
В систему охлаждения также включен радиатор отопителя и блок подогрева дроссельного узла. Жидкость через них циркулирует постоянно и не зависит от положения клапанов термостата.
Термостат. Он имеет твердый термочувствительный элемент и два клапана, которые перераспределяют потоки охлаждающей жидкости. На холодном двигателе основной клапан термостата перекрывает поток жидкости от радиатора и жидкость циркулирует только по малому кругу, минуя радиатор. При температуре (85±2) °С клапаны термостата начинают перемещаться, пропуская поток жидкости в радиатор и перекрывая байпасный канал. При температуре около (100±2) °С основной клапан полностью открывается, а байпасный закрывается. Почти вся жидкость циркулирует по большому кругу через радиатор двигателя. Термостат калина
Датчик температуры охлаждающей жидкости. Для контроля температуры охлаждающей жидкости в головку блока цилиндров двигателя ввернут датчик, связанный с указателем температуры в комбинации приборов. В выпускном патрубке, рядом с корпусом термостата, установлен датчик температуры охлаждающей жидкости, выдающий информацию для контроллера. Датчик температуры охлаждающей жидкости калина
Радиатор отопителя встроен в систему охлаждения двигателя и предназначен для обогрева салона за счет циркуляции через него горячей охлаждающей жидкости.
Радиатор состоит из двух вертикальных пластмассовых бачков (левый — с
перегородкой) и двух горизонтальных рядов круглых алюминиевых трубок, проходящих сквозь охлаждающие пластины. Трубки соединены с бачками через резиновую прокладку. Жидкость подается через верхний патрубок, а отводится через нижний. Рядом с впускным патрубком расположен тонкий патрубок пароотводя-щего шланга. На радиаторе установлен кожух с электовентилятором. В нижней части правого бачка находится сливная пробка. радиатор калина Вентилятор поддерживает тепловой режим работы двигателя, включается через реле по сигналу контроллера.
Принцип работы термостата – насколько важна эта деталь в авто? + видео
Почему стоит обсудить принцип работы термостата в автомобиле? Потому что у всех машин, температура двигателя которых корректируется посредством спецжидкости, имеется этот небольшой, но очень важный элемент системы охлаждения. И в этой статье мы разберёмся с принципом работы, основными типами и различиями применяемых моделей.
Как работает термостат в автомобиле – основные функции
Когда вы заводите двигатель, в начальный момент он находится в холодном состоянии. Благодаря термостату, охлаждающие жидкости (тосол или антифриз) сначала проходят по малому циклу охлаждения, циркулируя в таком состоянии до рабочей температуры силового агрегата, а именно, пока он не достигает 95 градусов по Цельсию. Делается это для того, чтобы уменьшить время разогрева мотора до этой отметки, также снижается его износ, и вредные выхлопы держатся на минимальном уровне.
Функция термостата, которая выполняется им в автомобиле, заключается в блокировании подачи охлаждающей жидкости по большому кругу охлаждения. Это устройство обеспечивает перекрытие клапана протекания антифриза через радиатор авто, отчего состав двигается по малому циклу, то есть только через двигатель. Учитывая принцип работы, производители автомобилей чаще всего ставят термостат между мотором и радиатором, но иногда могут быть исключения, всё зависит от типа силового агрегата и устройства охлаждающей системы.
Термостат в момент нагрева двигателя до критической отметки открывает путь тосола в радиатор, чтобы обеспечить более эффективное охлаждение.
Виды термостатов – конструктивные отличия
По типу термостаты делятся на одноклапанные, двухступенчатые, двухклапанные и с электронным управлением. Все, за исключением последнего, подчиняются одному и тому же физическому принципу работы, который подробнее будет рассмотрен чуть ниже. Одноклапанный – самый простой вид, в основу которого положена конструкция с одной клапанной тарелкой с терморегуляцией, имеющей два состояния: «открыто» и «закрыто». Двухступенчатый имеет два клапана – основной и вспомогательный. Двухклапанный термостат включает два равноправных затвора, работающих по обратной связи друг с другом.
На данный момент самым совершенным типом из упомянутых является термостат с электронным управлением. Благодаря его конструктивной особенности и методу регуляции достигаются разные режимы работы двигателя. Электронное управление позволяет добиться от мотора за счёт разных температурных закономерностей таких полезных качеств, как экономия топлива, повышение мощности и уменьшение износа ходовых частей агрегата. Также такой способ регуляции потоков антифриза позволяет организовать двухконтурную регулируемую систему охлаждения жидкости.
Принцип работы термостата в автомобиле – особенности разных моделей
Термостат автомобиля работает, как реле, и принцип работы переключателя циклов охлаждения кроется во внутреннем элементе, который исполнен в форме небольшого цилиндра. В нём находится специально изготовленный искусственный воск, его плавление начинается при температуре 82 градуса, вследствие этого обеспечивается расширение, достаточное для того, чтобы вытолкнуть из цилиндра штырек. Движение же его возможно из-за щели (капилляра), через которую на штырь попадает избыток давления из цилиндра.
После этого момента и открывается доступ охлаждающей жидкости к радиатору, иначе говоря, к большому кругу охлаждения. Такую функцию выполняет капиллярный термостат, принцип работы которого основан, как мы видим, на элементарной физике. В двухступенчатых моделях используется два клапана, второй работает в качестве усилителя первого, это сделано для систем с повышенным давлением, чтобы затвор мог перекрывать трубки под более сильным напором. В двухклапанных системах стоят два зависимых друг от друга заслона, один обеспечивает проход жидкости по малому кругу, второй – по большому.
Принцип связи между ними организован таким образом: когда первый открыт, второй закрыт, и наоборот. В термостатах, управляемых электронно, используется тот же одноклапанный принцип, за одним только исключением – в качестве элемента терморегулировки применяется температурный резистор. Контроль обеспечивается нагревом этого элемента, после критической отметки на блок управления поступает соответствующий сигнал для открытия заслонки.
https://youtube.com/watch?v=EK7_GSpECNo
Типы, конструкция и принцип работы термостата
В настоящее время в автотракторной технике используются твердотельные термостаты с чувствительным элементом на основе церезина — воскоподобного вещества, получаемого из нефтяного сырья, с дополнением медной крошки для повышения теплопроводности. Церезин обладает высоким коэффициентом теплового расширения — при изменении температуры его объем значительно изменяется, что и используется для управления клапанами термостата.
Все термостаты можно разделить на три группы:
- Одноклапанные механические — имеют только один управляющий клапан (также бывают двухступенчатые устройства с клапаном, состоящим из двух тарелок разного диаметра);
- Двухклапанные механические — имеют клапаны большого и малого круга, расположенные на одном штоке;
- Одно- и двухклапанные с электронным управлением — термостаты со встроенным нагревательным элементом, который позволяет более точно регулировать моменты открытия и закрытия клапанов.
Конструктивно все термостаты одинаковы (за исключением некоторых деталей). Основу конструкции составляет термочувствительный элемент — металлический баллон, заполненный церезином, и с одной стороны закрытый резиновой мембраной или пробкой. Баллон изготовлен из металлов с высокой теплопроводностью — меди или латуни, такая конструкция обеспечивает быстрый прогрев церезина с целью снижения инерционности термочувствительного элемента и всего термостата в целом. С мембраной либо непосредственно с корпусом соединен шток, несущий на себе тарелку клапана, в случае двухклапанного устройства тарелки разного диаметра располагаются с обоих торцов баллона. Эта конструкция помещена в рамку из коррозионностойкого металла (меди, латуни), посредством которой устройство монтируется в металлический или пластиковый корпус с подводящими и отводящими патрубками, а также с седлами клапанов.
Автомобильный термостат с электронным управлением
В термостатах с электронным управлением внутри баллона располагается проволочный нагревательный элемент, соединенный с блоком управления двигателем (контроллером). Нагревательный элемент позволяет доводить церезин до необходимой температуры в зависимости от текущих условий и режима работы двигателя. Термостат помещен в корпус, на стенку которого выведен стандартный разъем для подключения нагревательного элемента к электросистеме автомобиля.
Работает термостат довольно просто. При малом нагреве церезин занимает минимальный объем, поэтому тарелки клапанов располагаются в корпусе (патрубке) таким образом, что охлаждающая жидкость циркулирует только по малому кругу. При прогреве двигателя церезин также нагревается и начинает расширяться. При температуре 80-85°С расширение церезина достигает такой величины, что клапаны сдвигаются — так постепенно малый круг закрывается, а большой открывается. При достижении температуры 90°С и более термостат полностью открыт, обеспечивая циркуляцию жидкости по большому кругу. При снижении температуры все процессы повторяются в обратной последовательности.
Устройство и работа двухклапанного термостата
В двухступенчатых одноклапанных термостатах клапан включает в себя две тарелок разного диаметра, что обеспечивает более эффективную работу при высоком давлении охлаждающей жидкости. При повышении температуры сначала открывается малая тарелка, которая легко преодолевает давление жидкости. Затем открывается большая тарелка, обеспечивая полную циркуляцию жидкости по большому кругу.
Термостат монтируется в наиболее нагретой точке системы охлаждения двигателя — на выпуске ОЖ из блока цилиндров или из головки. Для интеграции в систему охлаждения на корпусе термостата выполнено несколько патрубков. В стандартном варианте патрубка только три:
- Для подключения к двигателю — впускной патрубок;
- Для подключения к основному радиатору — выпускной патрубок большого круга;
- Для подключения к водяному насосу — выпускной патрубок малого круга (иногда его называют патрубком перепускного шланга).
Однако в ряде случаев на термостате предусмотрены дополнительные патрубки: для подключения радиатора отопителя (или сразу двух радиаторов) и для присоединения к расширительному бачку системы охлаждения. Все патрубки соединяются с соответствующими деталями системы охлаждения с помощью резиновых шлангов (в том числе и имеющих специальную форму), зафиксированных металлическими хомутами.
Также в корпусе термостата может монтироваться датчик температуры охлаждающей жидкости — такое расположение датчика позволяет наиболее точно измерять температуру силового агрегата.
Устройство и принцип работы
Конструкция и принцип действия термостата во многом зависит от типа наполнителя.
Рассмотрим каждый из вариантов:
1. Термостат с жидким наполнителем.
Таких устройств давно нет в природе (отечественных с 1983 г), но все же для ознакомления мы затронем эту тему.
Изделие, в основе которого лежит латунный цилиндр. Внутри последнего находится жидкость, которая состоит из дистиллированной воды и эфирного спирта.
Крепление цилиндра осуществляется на специальном штоке, а к второму краю, которого приварен специальный клапан.
Последний опирается на седло и фиксируется в кожухе устройства. В корпусной части есть четыре окна, которые позволяют жидкости поступать из охладительной рубашки к насосу даже при запертом клапане.
Принципа работы термостата, имеющего жидкостный наполнитель, выглядит следующим образом.
В момент пуска силового узла происходит прижатие клапана к седлу, благодаря упругой структуре гофрированного цилиндра.
Как следствие, доступ к основному радиатору блокирован, и охлаждающая жидкость не идет по большому кругу.
Через специальные окна жидкость попадает в насос, а после снова возвращается в рубашку системы.
Подобный принцип позволяет ОЖ быстрей набирать рабочую температуру.
Как только уровень последней достигает 67-70 градусов, происходит закипание жидкости в системе термостата и увеличение давления.
Гофрированный цилиндр расширяется и оказывает давление на шток. Одновременно с этим открывается клапан, и перекрываются окна, через которые жидкость поступает к насосу.
Далее охлаждающая жидкость направляется через клапан к основному баку радиатора, распределяясь по его трубкам и одновременно охлаждаясь до безопасной температуры.
После охлажденная жидкость возвращается к насосу и в общую систему. Цикл повторяется.
2. Термостат с твердым наполнителем.
Всегда устанавливается на отечественных и импортных легковых и грузовых авто.
В основе устройства — церезин (специальный воск), который смешивается с медным порошком и устанавливается в специальном баллоне (выполняется из латуни или меди).
Между крышкой и баллоном установлена мембрана, выполненная из резины. В последнюю упирается шток (также резиновый).
В верхней части баллон объединяется с клапаном, который упирается в седло. Под клапаном монтируется пружина, которая упирается в подковообразную направляющую, соединенную с корпусом (фланцем) и удерживает клапан в закрытом положении.
В процессе работы силового узла и нагрева ОЖ происходит прогрев баллона и повышение температуры находящегося внутри воска.
Когда воск прогревается до 65-70 градусам Цельсия, начинается процесс плавления и его увеличения в объеме.
Как следствие, состав действует на мембрану, а последняя через специальный шток воздействует на клапан, открывая его. Благодаря этому, нагретая жидкость поступает в радиатор.
Открытие клапана происходит при температуре 78-82 °С. А вообще температуры начала открытия клапана для разных двигателей и условий эксплуатации лежат в диапазоне от 70 до 92 °С с допуском ±2°С.
В случае снижения температуры до уровня 65-67 градусов Цельсия происходит обратный процесс преобразования воска — он становится твердым и уменьшается в объеме.
Как следствие, пружина разжимается и перекрывает проход в термостате (жидкость направляется по меньшему кругу). Далее ОЖ идет к насосу и снова в систему охлаждения.
Устройство
По конструкции термостат автомобиля — это клапан, который находится между радиатором и двигателем. Небольшая рабочая полость механизма наполнена смесью:
- воска;
- порошков меди;
- алюминия и графита.
При смене температуры эти соединения способны изменять свой объем и соответственно – передвигать шток заслонки термостата.
Устройство термостата:1 – входной патрубок от двигателя; 2 – перепускной клапан (перекрывает малый круг); 3 – выходной патрубок к помпе (насосу охлаждающей жидкости); 4 – пружина перепускного клапана; 5 – воск; 6 — входной патрубок от радиатора; 7 — пружина основного клапана; 8 – основной клапан (перекрывает большой круг); 9 – корпус; 10 – поршень.
Посмотрите интересное видео, принцип работы термостата:
Неисправности
- клапан может заклинить в открытом и закрытом положении;
- также в промежуточном состоянии.
1. Если термостат транспортного средства всегда закрыт, то охлаждающая жидкость будет циркулировать по малому кругу. Получаем быстрый перегрев двигателя и на машине не получиться ездить, до замены неисправной детали.
Принцип работы термостата
2. При не полном открытии клапана термостата, двигатель будет испытывать постоянный перегрев, но может и стабильно работать, в зависимости от эксплуатации автомобиля.
3. При полностью открытом состоянии клапана, ОЖ движется по большому кругу всегда и рабочая температура двигателя не будет достигнута. А это чревато ускоренным износом деталей и увеличенным расходом горючего.
Видео по теме:
Как проверить работу?
Проверить работу термостата на исправность можно несколькими способами:
- Запустить двигатель и потрогать верхний патрубок радиатора. При исправном узле, он должен быть холодным вплоть до достижения температуры охлаждающей жидкости 60-70 градусов. После прохода данного рубежа, патрубок должен постепенно нагреваться.
- Нагреть двигатель до рабочей температуры и заглушить, открыть капот и проверить рукой верхний и нижний шланги, которые отходят от радиатора, снизу и сверху. Они должны на ощупь одинаковой температуры. Если температура разная, значит термостат не исправен.
3. Для детальной проверки, необходимо деталь снять и опустить в емкость, наполненную холодной водой, и положить туда термометр. После этого нагревать воду и визуально зафиксировать момент открытия, и температуру.
Это полезно знать. Считается, что при исправной системе охлаждения, при нулевой уличной температуре, двигатель автомобиля при движении в течение 10 минут должен нагреваться до рабочей температуры.
Посмотрите полезное видео, проверка термостата путем кипячения:
Виды и типы
Термостаты можно разделить в зависимости от диапазона рабочих температур:
- Устройства, работающие при высоких температурных показателях от +300 до 1200 °С.
- Термостаты среднего уровня: от -60 до 500 °С.
- С самым низким диапазоном температур (криостаты): менее -60 °С. Они работают вместе с дополнительными источниками холода.
Также термостаты классифицируются в зависимости от стабильности и точности срабатывания. Их характеризирует отклонение от заданной температуры:
- 5 – 10 °С – наихудший показатель термостата.
- 1 — 2 °С – для воздушного термостата это хороший показатель, но для жидкостного – посредственный.
- 0,1 °С – отлично для воздушного, средне – для жидкостного.
- 0,01 °С – не достижимо для воздушного, хорошо для жидкостного термостата специальной конструкции.
- 0,001 °С – такой показатель может быть достигнут только в метрологических жидкостных термостатах.
Схема, элементы системы охлаждения и их работа
Основные элементы, из которых состоит схема системы охлаждения двигателя, встречаются и схожи у разных типов моторов: инжекторных, дизельных и карбюраторных.
Общая схема жидкостной системы охлаждения двигателя
Жидкостное охлаждение мотора дает возможность в равной мере забирать тепло со всех узлов и деталей двигателя не зависимо от степени тепловой нагрузки. Двигатель с использованием водяного охлаждения создает меньше шума, чем двигатель с воздушным охлаждением, обладает большей скоростью прогрева при пуске.
Система охлаждения двигателя содержит следующие детали и элементы:
- рубашка охлаждения (водяная рубашка);
- радиатор;
- вентилятор;
- термостат;
- жидкостный насос (помпа);
- расширительный бачок;
- соединительные патрубки и сливные краны;
- отопитель салона.
- Рубашкой охлаждения («водяной рубашкой») принято считать сообщающиеся между двойными стенками полости в тех местах, где наиболее нужен вывод избыточного тепла.
- Радиатор. Предназначен для рассеивания тепла в окружающую атмосферу. Он конструктивно состоит из множества изогнутых трубочек с дополнительными ребрами для увеличения теплоотдачи.
- Вентилятор, включающийся электромагнитной, реже гидравлической муфтой, при срабатывании температурного датчика охлаждающей жидкости усиливает набегающий на авто воздушный поток. Вентиляторы с “классическим” (постоянно включенным) ременным приводом встречаются в наши дни редко, в основном, на старых автомобилях.
- Центробежный жидкостный насос (помпа) в системе охлаждения обеспечивает постоянную циркуляцию охлаждающей жидкости. Привод помпы чаще всего реализован с помощью ремня или шестерней. Двигатели с турбонаддувом и с непосредственным впрыском топлива, как правило, снабжены дополнительной помпой.
- Термостат – главный узел, регулирующий потоки охлаждающей жидкости, устанавливается обычно между входным патрубком радиатора и «водяной рубашкой» двигателя, конструктивно выполнен в виде биметаллического или электронного клапана. Назначение термостата – поддержание заданного рабочего температурного диапазона охлаждающей жидкости при всех режимах работы двигателя.
- Радиатор отопителя очень похож на радиатор системы охлаждения меньших размеров и расположен в салоне авто. Принципиальное отличие состоит в том, что радиатор отопителя передает тепло в салон, а радиатор системы охлаждения – в окружающую среду.
Принцип работы
Принцип работы жидкостного охлаждения двигателя состоит в следующем: цилиндры окружены «водяной рубашкой» из охлаждающей жидкости, отбирающей лишнее тепло и переносящей его к радиатору, откуда оно передается в атмосферу. Жидкость, непрерывно циркулируя, обеспечивает оптимальную температуру двигателя.
Принцип работы системы охлаждения двигателя
Охлаждающие жидкости – антифризы, тосол и вода – в процессе эксплуатации образуют осадок и накипи, нарушающие нормальную работу всей системы.
Вода не бывает химически чистой в принципе (за исключением дистиллированной) – в ней содержатся примеси, соли и всевозможные агрессивные соединения. При повышенной температуре они выпадают в осадок и образуют накипь.
В отличие от воды антифризы не создают накипи, но в процессе эксплуатации разлагаются, а продукты распада отрицательным образом сказываются на работе механизмов: на внутренних поверхностях металлических элементов появляется коррозионный налет и наслоения органических веществ.
Кроме этого, в систему охлаждения могут попадать различные посторонние загрязняющие субстанции: масло, моющие средства или пыль. Также могут попасть и специальные герметики, используемые для аварийной заделки повреждений в радиаторах.
Все эти загрязнения оседают на внутренних поверхностях узлов и агрегатов. Они характеризуются плохой теплопроводностью и забивают тонкие трубки и соты радиатора, нарушая эффективную работу системы охлаждения, что приводит к перегреву двигателя.
Видео о том, как устроено охлаждение мотора, принцип работы и неисправности
