Как проверить вакуумный усилитель тормозов

Возникает логический вопрос, как определить неисправность вакуумного усилителя тормозов. На самом деле сделать это достаточно просто, причем без использования дополнительного оборудования, проверку можно выполнить в условиях гаража и даже на улице.

Простейшая проверка выполняется по следующему алгоритму:

  • При заглушенном двигателе необходимо накачать вакуумный усилитель (тормозную систему). Делается путем нажатия на педаль тормоза примерно 4…5 раз.
  • В конце последнего нажатия педаль нужно зафиксировать в нажатом положении.
  • Запустить двигатель на холостых оборотах.
  • Если «вакуумник» работает исправно, то в него при запуске двигателя сразу пойдет разрежение, в результате чего педаль тормоз немного опустится вниз, что будет явно ощущаться поставленной на нее ногой.
  • Соответственно, если педаль не двигается и не реагирует на запуск двигателя, то имеет место разгерметизация в системе.

Другую проверку имеет смысл выполнить в случае, если тормозная система работает, вроде бы, исправно, но при нажатии на педаль тормоза наблюдается изменение в режиме работы ДВС. Так, проверка выполняется по следующему алгоритму:

Отсоединить трубопровод от впускного коллектора.

  • Его штуцер необходимо герметично «заглушить». Для этого можно воспользоваться хомутом или перетянутой резиновой трубкой с хомутом.
  • Запустить двигатель и дать ему немного прогреться.
  • Несколько раз нажать на педаль тормоза.
  • Если в момент нажатия на соответствующую педаль в режиме работы двигателя не произошло изменений (его обороты не повысились и не понизились), значит, в системе вакуумного усилителя тормозов имеет место разгерметизация.
  • Соответственно, если при нажатии педали двигатель начинает «захлебываться», значит, «вакуумник» и его система работают нормально.

Обратите внимание, что выполнение описанной проверки необходимо проводить при стоящем автомобиле, поскольку в таком режиме у него не будет работать вакуумный усилитель тормозов со всеми вытекающими последствиями.

Если проверка выявила наличие разгерметизации, то следующим шагом будет локализация места повреждения. Сделать это не всегда просто, поскольку трещина или место утечки может быть очень маленьким и порой находиться в самых неожиданных местах. Однако в качестве проверки и профилактики необходимо проверить следующие элементы системы вакуумного усилителя:

  • затяжка и общее состояние хомутов трубопровода ВУТ;
  • трубка герметичности ВУТ в местах зажимов и по всей длине (по возможности), зачастую причиной разгерметизации является появление трещины именно в упомянутой трубке;
  • состояние уплотнителя обратного клапана вакуумного усилителя, это также распространенная причина, особенно на старых автомобилях (например, ВАЗ-классика).

Если проверка не дала результатов, то имеет смысл попросту заменить все трубки вакуумного усилителя с хомутами.

Проверка обратного клапана

Проверить обратный клапан ВУТ можно с помощью одного из двух методов. Первый из них подразумевает демонтаж указанного элемента, а второй — на запущеном двигателе зажав педаль тормоза.

Как проверить снятый вакуумный усилитель тормозов

После того, как клапан снят, необходимо просто ртом или при помощи воздушного компрессора подуть в штуцер, который был подсоединен к усилителю. Если клапан исправен, то воздух должен проходить беспрепятственно. Следующий шаг в данном случае — втянуть воздух из того штуцера. Лучше всего ртом. Соответственно, обратно воздух клапан пропускать не должен. В противном случае обратный клапан частично или полностью вышел из строя и подлежит замене. Вместо рта можно воспользоваться плотной резиновой грушей, например, от ареометра.

Однако демонтировать обратный клапан — не лучшее решение, поскольку в процессе его снятия можно повредить герметичность системы вакуумного усилителя тормозов. Лучше проверять обратный клапан вакуумного усилителя тормозов на авто самым простым способом. В соответствии со вторым методом проверки рекомендуется действовать следующим образом:

  • запустить двигатель и дать поработать около одной-двух минут;
  • до упора нажать на педаль тормоза и заглушить двигатель;
  • если обратный клапан исправен, то он закроется, поскольку со стороны коллектора нет разрежения, а в камере сохранится вакуум, соответственно, педаль не будет давить вверх (не надо будет оказывать дополнительного усилия для ее удержания);
  • в противном случае (если педаль резко потянется вверх) имеет место повреждение обратного клапана ВУТ.

Как и в случае с трубопроводом, проще и быстрее заменить обратный клапан на новый, поскольку обычно этот агрегат является неразборным и неремонтопригодным, а цена его относительно невелика.

Видео – Как самостоятельно проверить вакуумный усилитель

Характерным признаком какой-либо неисправности ВУ может быть полная или частичная его неспособность поглощать усилия, которые формируются на педали системы торможения. Иными словами, если вы, нажимая на педаль, ощущаете слишком большие усилия, значит, ВУ не работает. Как правило, проблема может заключаться в обрыве, перетирании или разгерметизации эластичного трубопровода, обеспечивающего соединение коллектора мотора с ВУ. Поломка также может быть следствием появления различных дефектов внутри самой конструкции усилителя: повреждение и нарушение эластичности диафрагмы, отслеживающего клапана и так далее.

Для выявления источников неисправностей необходимо провести ряд простых тестов. Преимуществом нижеприведенных методов является то, что они не требуют использования специального оборудование или других диагностических приспособлений. Эти проверочные операции доказывают свою практичность и эффективность уже на протяжении многих десятилетий.

Метод №1

Запустите силовой агрегат. Дайте поработать пару минут на нейтральной скорости, а затем заглушите мотор. Понажимайте несколько раз педаль системы торможения. В том случае, если узел работает исправно, при первой попытке, как это и предусмотрено, педаль выжмется до упора. Значит, образовавшийся вакуум притянул диафрагму, которая привела в движение поршень ГТЦ с помощью штока. После того как Вы отпустите педаль, в камерах должен восстановится баланс давления. Во всех следующих попытках воздействия на педаль ее ход будет уменьшаться. Это обуславливается отсутствием подкачки, разряжению браться неоткуда. Если между нажатиями после выключения двигателя не возникает ощутимая разница, значит, устройство не получает дополнительное усилие от ГТЦ.

Метод №2

Второй способ диагностики необходимо проводить после предыдущего. Он позволяет получить более достоверную информацию о работоспособности системы

После того как Вы включили и выключили мотор, а потом нажали несколько раз на тормозную педаль и получили определенный результат, необходимо обратить внимание на положение тормозного рычага. Если ВУ исправно работает, рычаг должен вернуться в исходное положение

Выжмите полностью педаль системы торможения и запустите мотор, удерживая ее. После включения силового агрегата в вакуумной камере ВУ образуется определенное разряжение, которое заставит переместиться шток. Последний тянет за собой толкатель. Поэтому педаль легко опускается. Если в этом случае положение педали не изменилось, это является явным признаком выхода из строя механизма. В данном случае потребуется детальный осмотр с последующим ремонтом или заменой усилителя.

Метод №3

Последний диагностический метод позволяет проверить систему на предмет утечки воздуха. Запустите мотор и нажмите на педаль, а затем заглушите агрегат, удерживая рычаг в активном положении 2-3 минуты. В случае какого-либо нарушения герметизации в конструкции ВУ разряжение внутри вакуумной полости начнет уменьшаться, что приведет к смещению диафрагмы. В итоге педаль будет медленно подниматься, так как исчезнет уравнивающая ее позицию сила. Разницу в необходимой прижимной силе можно ощутить буквально с первой минуты.

Вышеописанные методы позволяют выявить неисправности вакуумного усилителя тормозов. Если Вы повторили указанные процедуры и не обнаружили негативных изменений в работе устройства, значит, механизм поглощения усилия полностью исправен. При обнаружении поломок нужно срочно заняться ремонтом. Пренебрежение этой процедурой в лучше случае приведет к дорогостоящим ремонтным работам, а в худшем может стать причиной аварии в процессе движения транспортного средства из-за отказа тормозного усилителя.

Устройство и принцип действия ВУТ

Вакуум-усилитель представляет собой металлический «бочонок», состоящий из следующих деталей (нумерация в списке совпадает с позициями на схеме):

  1. Корпус цилиндрической формы.
  2. Шток нажимной главного тормозного цилиндра.
  3. Крышка, соединяемая с корпусом путём точечной вальцовки.
  4. Поршень.
  5. Перепускной клапан.
  6. Толкатель педали тормоза.
  7. Фильтр воздушный.
  8. Буферная вставка.
  9. Внутренний пластмассовый корпус.
  10. Резиновая мембрана.
  11. Пружина для возврата внутреннего корпуса с мембраной.
  12. Присоединительный штуцер.
  13. Обратный клапан.
  14. Вакуумный патрубок.

Буквой «А» на схеме обозначена камера для подачи разрежения, литерами «Б» и «В» – внутренние каналы, «Г» – полость, сообщающаяся с атмосферой. Шток поз. 2 упирается в ответную деталь главного тормозного цилиндра (сокращённо — ГТЦ), толкатель поз. 6 прикреплён к педали.

Агрегат способен функционировать в 3 режимах:

  1. Мотор работает, но водитель не нажимает тормоз. Разрежение от коллектора подаётся сквозь каналы «Б» и «В» в обе камеры, клапан закрыт и не пропускает внутрь атмосферный воздух. Пружина удерживает диафрагму в исходном положении.
  2. Штатное торможение. Педаль нажата частично, клапан запускает воздух (через фильтр) в камеру «Г», отчего сила вакуума в полости «А» помогает давить на шток ГТЦ. Пластиковый корпус продвинется вперёд и упрётся в поршень, перемещение штока прекратится.
  3. Экстренное торможение. В данном случае воздействие вакуума на мембрану и корпус не ограничивается, шток главного цилиндра выжимается до упора.

За счёт разницы давлений в двух камерах мембрана помогает давить на шток главного цилиндра

После отпускания педали пружина отбрасывает корпус и мембрану в исходное положение, атмосферный клапан закрывается. Обратный клапан на входе патрубка служит защитой от внезапного нагнетания воздуха со стороны коллектора.

Прорыв газов во впускной коллектор и далее, в усилитель тормозов, случается на крайне изношенных двигателях. Причина — неплотное прилегание впускного клапана к седлу головки цилиндров. На такте сжатия поршень создаёт давление порядка 7—8 Атм и выталкивает часть газов обратно в коллектор. Если обратный клапан не сработает, они станут проникать в вакуумную камеру, снижая эффективность работы ВУТ.

По каким признакам определить неисправность ВУТ

Во процессе эксплуатации транспортного средства, в котором установлен вакуумный тормозной усилитель, не следует оставлять без внимания герметичность самой конструкции усилителя и шлангов, ведущих к нему. Вот некоторые признаки неисправности, которые помогут водителю всегда держать ситуацию под контролем:

  • у водителя появилась потребность прикладывать больше усилий при торможении, чтобы достичь прежней эффективности;
  • сокращение величины хода тормозной педали;
  • автомобиль продолжает тормозить даже после того, как педаль тормоза приведена в исходное положение;
  • наблюдается «подсос» в вакуумном шланге, а потому присутствует неровность в оборотах силового агрегата;
  • при торможении слышатся посторонние звуки по типу шипения;
  • ВУТ полностью «отказывается» работать;
  • увеличивается расход горючего при эксплуатации автомобиля в обычном режиме;
  • автомобиль вдруг начинает «подтраивать»;
  • не срабатывают свечи.


ВУТ

Что делать, если педаль тормоза стала твёрдой

Если педаль стала жёсткой, необходимо установить причину и устранить её. Загрязнённый воздушный фильтр подлежит чистке, а неисправные концевики, клапаны и шланги — замене. Обычно этого хватает для того, чтобы система заработала. Если в ходе диагностики выяснилось, что повреждена диафрагма, менять придётся весь усилитель.

Если проблема кроется в тормозных цилиндрах, проводится их ремонт, включающий замену уплотнителей и манжет. В некоторых случаях старые детали снимают, а на их место устанавливают новые.

Можно ли что-то сделать сразу

Лучшее, что можно сделать при подозрении на поломку вакуумного усилителя или износ его элементов, – доехать до ближайшего автосервиса или самостоятельно заменить повреждённые детали.

Если есть предположения, что всему виной некачественная тормозная жидкость, её нужно заменить. При этом необходимо полностью откачать старую, а на её место влить новую. В противном случае ситуация улучшится незначительно.

Другое

Для регулярной проверки тормозной жидкости лучше купить электронный тестер, измеряющий температуру кипения. Если она превышает +175°C, значит, жидкость недавно меняли. Если варьируется от +165 до +175°C, свойства ухудшились, но использовать её по-прежнему можно. Менять жидкость нужно, если она была залита более 2 лет назад или температура её кипения опустилась ниже +165°C.

Что такое клапан вакуумного усилителя тормозов

На многих автомобилях для увеличения тормозного усилия используется вакуумный усилитель тормозов. Он создает постоянный поток тормозной жидкости, направленный в главный тормозной цилиндр, увеличивая тормозное давление и способствуя более быстрой остановке автомобиля. Этот элемент очень часто встречается на легковых автомобилях, внедорожниках и пикапах. Со временем вакуумный усилитель тормозов может получить повреждения или подвергнуться износу. То же самое может произойти и с контрольным клапаном усилителя тормозов.

Клапан вакуумного усилителя тормозов – это элемент тормозной системы автомобиля и предназначен для удаления воздуха из усилителя тормозов и недопущения попадания его в цилиндр. Таким образом обеспечивается защита трубопроводов тормозной системы от завоздушивания, что может серьезно снизить эффективность работы тормозной системы. Клапан соединяет корпус вакуумного усилителя и вакуумный шланг – безопасное техническое решение, обеспечивающее работу тормозов даже при заглушенном двигателе.

Как правило, контрольный клапан вакуумного усилителя тормозов не проверяется в ходе периодического технического обслуживания. Тем не менее существуют ситуации, при которых могут наблюдаться признаки износа или полного выхода клапана из строя. Далее приведены некоторые признаки, по которым вы можете сделать вывод о возможном наличии проблемы с контрольным клапаном вакуумного усилителя тормозов. Помните, что это всего лишь общие признаки. Для точного установления причин неисправности и проведения ремонта необходимо обратиться к квалифицированному специалисту.

Будущее уже здесь

Самым последним созданным устройством является электромеханический усилитель iBooster от компании Bosch, он отвечает современным требованиям и может применяться в любых автомобилях. Особенно хорошо подходит для электромобилей и авто с системами автономного управления.

Электронный iBooster компании Bosch

Управляется собственным электронным блоком связанным с другими электронными системами, но при этом имеет прямую связь педали с тормозным цилиндром. Скорость работы iBooster очень высока, например он замедляет автомобиль в три раза быстрее чем система ESP.

Каждый из этих усилителей имеет свои достоинства и у производителей есть выбор, но прогресс требователен и скорее всего простые механизмы будут вытеснять более современные и производительные системы такие как iBooster.

«>

Снятие вакуумного усилителя тормозов, проверка и замена обратного клапана Lada Granta

Инструменты:

  • Ключ трещоточный
  • Головка на 13 мм
  • Отвертка плоская средняя
  • Резиновая груша

​Детали и расходники:

  • Герметик
  • Обратный клапан вакуумного усилителя
  • Уплотнительная втулка обратного клапана (при необходимости)

Примечания:

Вакуумный усилитель тормозов снимайте для замены в случае выхода его из строя.

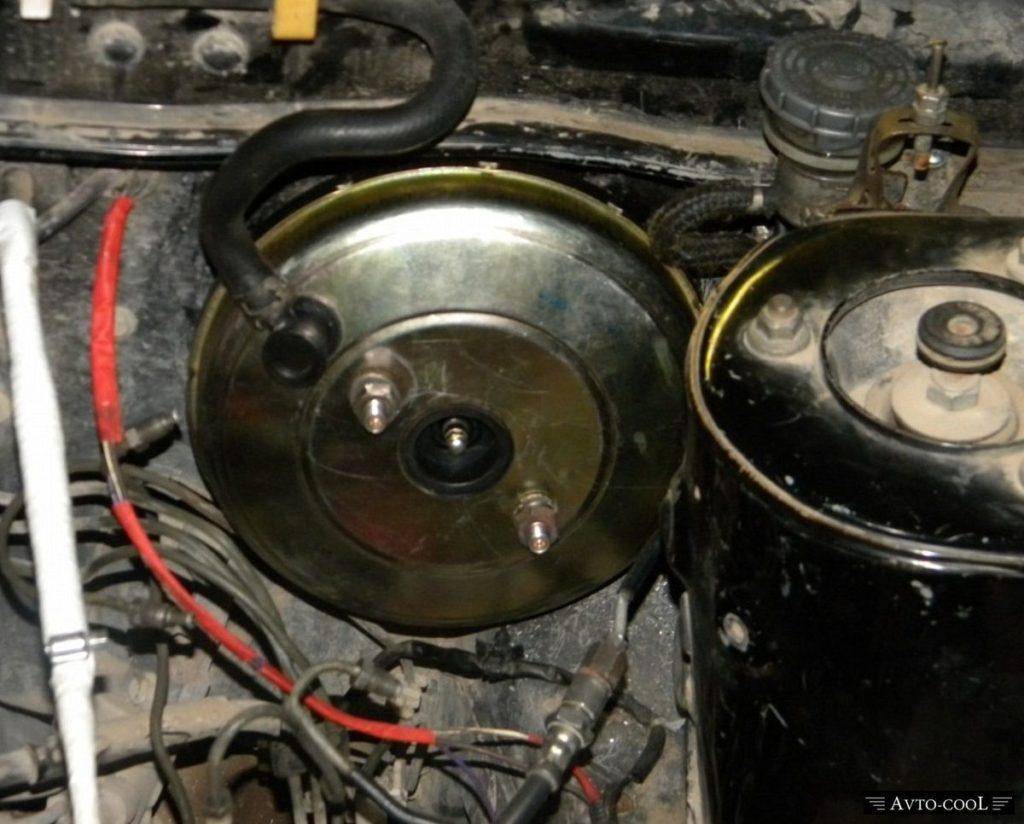

Снятие вакуумного усилителя

1. Отсоедините колодку проводов от датчика уровня жидкости.

2. Отверните две гайки крепления главного тормозного цилиндра к вакуумному усилителю тормозов, как описано в этой статье.

Примечание:

Чтобы воздух не попал в гидропривод тормозной системы, тормозные трубки от главного тормозного цилиндра не отсоединяйте.

3

Осторожно изгибая тормозные трубки, снимите со шпилек вакуумного усилителя главный тормозной цилиндр (в сборе с бачком) и отведите в сторону

4. Снимите вакуумный шланг со штуцера обратного клапана усилителя.

5. В салоне автомобиля под панелью приборов подденьте отверткой стопорную скобу пальца крепления толкателя вакуумного усилителя к тормохной педали.

6. Снимите стопорную скобу и выньте палец крепления толкателя к педали.

7. Головкой на 13 мм отверните две гайки крепления усилителя к кронштейну педального узла.

8. Выведите толкатель усилителя из отверстия щитка передка и извлеките вакуумный усилитель из моторного отсека.

9. Установите вакуумный усилитель в обратной последовательности.

Примечание:

Перед установкой нанесите герметик на поверхность усилителя, прилегающую к щитку передка.

Проверка и замена обратного клапана вакуумного усилителя

Примечание:

Замену обратного клапана вакуумного усилителя или его уплотнительной втулки проводите без демонтажа усилителя.

1. Сняв вакуумный шланг со штуцера клапана, выньте клапан из отверстия усилителя.

2. Наденьте на штуцер, которым обратный клапан вставлен в вакуумный усилитель, резиновую грушу и сожмите ее. При этом воздух должен выйти через обратный клапан.

3. Отпустите грушу. Если она осталась в сжатом состоянии, значит, обратный клапан исправен. В противном случае замените в вакуумном усилителе обратный клапан.

Примечание:

При отсутствии груши можно продуть обратный клапан ртом.

4. Выньте уплотнительную втулку из отверстия вакуумного усилителя. При наличии на втулке повреждений в виде разрывов и трещин или при потере эластичности втулки ее необходимо заменить.

Примечание:

При наличии на втулке повреждений в виде разрывов и трещин или при потере эластичности втулки ее необходимо заменить.

В статье не хватает:

  • Фото деталей и расходников
  • Качественных фото ремонта

все полезное находится здесь

Замена вакуумного усилителя ПОСЛЕДОВАТЕЛЬНОСТЬ ДЕЙСТВИЙ Отворачиваем гайки крепления главного тормозного цилиндра к вакуумному усилителю и аккуратно отводим цилиндр вперед, стараясь сильно не изгибать тормозные трубки Ослабив затяжку хомута шланга подвода разрежения,… …отсоединяем шланг от штуцера усилителя.

Ключом «на 14» отворачиваем два верхних болта крепления кронштейна усилителя.

…и вынимаем ось из вилки толкателя усилителя.

Ключом «на 17» отворачиваем две нижних гайки крепления кронштейна усилителя.

Снимаем вакуумный усилитель с кронштейном так, чтобы не повредить трубку гидропривода сцепления.

Ключом «на 17» отворачиваем четыре гайки …

…и снимаем кронштейн с усилителя.

Ключом «на 30» отворачиваем обратный клапан и снимаем его.

Если усилитель не заменяем, промываем его воздушный фильтр. Для этого ослабляем хомут…

…и стягиваем резиновый защитный чехол.

Вставив подходящий инструмент в проушины вилки, ключом «на 19» ослабляем затяжку контргайки.

Отворачиваем и снимаем вилку толкателя с защитным чехлом…

Плоскогубцами с тонкими губками или пинцетом вынимаем три шайбы воздушного фильтра.

Промываем шайбы в мыльном растворе, высушиваем и устанавливаем их на место. Перед установкой вакуумного усилителя необходимо отрегулировать выступание толкателя и штока из корпуса усилителя. Для проверки величины выступания толкателя: устанавливаем в проушины вилки гладкий прямой стержень диаметром 10 мм.

Слегка нажав на стержень между проушинами вилки, выбираем люфты. Линейкой измеряем расстояние от центра стержня до плоскости шпилек корпуса усилителя. Оно должно быть в пределах 134,7–136,3 мм. Если это не так, то, отвернув ключом «на 19» контргайку вилки толкателя и заворачивая или отворачивая вилку, добиваемся нужной величины. После этого затягиваем контргайку. Для проверки величины выступания штока до упора утапливаем его в корпус.

Глубиномером штангенциркуля, подложив жесткую пластину известной толщины (щуп не менее 0,5 мм), измеряем величину выступания штока над плоскостью торца усилителя. Она должна находиться в пределах 7,78–8,0 мм. Если это не так, то,…

…удерживая шток ключом «на 8», вращаем наконечник штока ключом «на 7», добиваясь нужной величины. Наконечник должен проворачиваться туго. Если он вращается легко, то, отвернув его, наносим на резьбу штока анаэробный герметик и регулируем выступание. Устанавливаем вакуумный усилитель в обратной последовательности, при этом шпильки на кронштейне усилителя должны быть снизу, а болты сверху.

Как проверить при покупке

Перед покупкой новой запчасти, ее качество можно оценить визуально – не должно быть явных повреждений элементов: корпуса, пыльников, кожухов, выступающих частей толкателя и штока. Если он продается со штуцером и обратным клапаном, то проверяем его на герметичность (клапан). Для этого нужно дунуть в штуцер со стороны подключения шланга, если воздух не будет выходить с другой стороны, то клапан исправный. Также можно воспользоваться резиновой грушей – выдавил с нее воздух, вставил в штуцер со стороны подключения вакуумника, если груша осталась в сжатом состоянии, то клапан держит.

Таким же образом проверяем сам механизм. Для этого пригодится мыльный раствор и сжатый воздух. Эту проверку проводим в гаражных условиях, поэтому после покупки усилителя, обязательно берем чек с магазина, чтобы можно было вернуть его, если обнаружится его неисправность.

В гараже мылим место вальцовки двух половинок механизма, пыльники, манжеты, все места, где может быть подсос воздуха. Вынимаем штуцер. Сжатый воздух от компрессора направляем в получившееся отверстие и наблюдаем. Где появляются пузыри, там нарушена герметичность, вакуумный усилитель бракованный.

Как проверить исправность элемента своими руками

Чтобы более точно убедиться в поломке элемента, следует провести точную диагностику. Если случилась разгерметизация системы, то, как правило, топливно-воздушная смесь станет обедненной, что скажется на функционировании силового агрегата.

Затем отжимаем тормоз до упора, задерживаем ногу на пару секунд в таком положении. После этого заводим мотор. Если педаль без усилия продавливается к самому дну, то усилитель функционирует в нормальном режиме. В обратном случае, скорее всего, есть определенная неисправность (как правило, поломка кроется в нарушении герметичности или неисправном клапане).

Также стоит заняться визуальным осмотром системы. Наличие различных подтеков – явный признак того, что вам придется заняться ремонтом.

Статьи по теме

Замена тормозной жидкости: правила и рекомендации

Как снять тормозной диск, даже если он прикипел

Почему горит лампочка abs: причины и последствия

Горит лампочка ручника: как решить проблему

Автоматическая система торможения: что это такое и как работает

Минимальная толщина тормозного диска: не пропустить момент!

Как проверить тормозные диски: несколько простых советов

Тормозной суппорт: разбираемся в назначении и устраняем неисправности

Какой смазкой смазывать суппорты: выбор лучшего состава

Как часто менять тормозную жидкость и зачем это делать

Какую смазку использовать для суппортов: делаем правильный выбор

10 причин, почему клинят задние тормоза

Скрипят колодки при торможении на автомобиле: ищем причину и способы устранения

Ремонт дисковых тормозов: нюансы и советы профессионалов

Регулировка привода стояночного тормоза: почему нужно делать и что понадобится

Регулировка и ремонт узла после проверки вакуумного усилителя тормозов

В целом регулировка ВУТ сводится к настройке свободного хода тормозной педали. Чтобы правильно его выставить, необходимо настроить длину штока. С помощью регулировочного болта контролируется зазор/выступ. Правильная настройка положения самого болта позволит установить идеальный момент срабатывания клапанов.

Когда будет закончена проверка на герметичность, не забудьте отрегулировать свободный ход педали тормоза. Настройка длины штока приводит к возникновению зазора, который определяет степень давления на тормозной цилиндр

Поэтому очень важно правильно выставить длину штока и поставить подходящий зазор

Свободный ход педали при неработающем моторе должен составлять от пяти до четырнадцати миллиметров. Этот зазор контролируется болтом, находящимся над плоскостью вакуумного усилителя тормозов. Маленький зазор приводит к заеданию рабочего цилиндра, вследствие чего происходит быстрый износ колодок и повышается потребление топлива автомобилем. Кроме того, машина начинает произвольно притормаживать, как будто вы едете на ручном тормозе. Большой же зазор, напротив, приводит к увеличению хода педали, что свидетельствует о нарушении герметичности в узле.

Выше мы рассказали, как провести проверку работы тормозного вакуумного устройства и отрегулировать его работу в случае необходимости. Теперь скажем несколько слов о его ремонте.

Чтобы обеспечить собственную безопасность при поломке усилителя, безотлагательно примите меры по его ремонту или замене. И если вакуумные шланги в бензиновых автомобилях или насосы в дизельных вы можете заменить самостоятельно, не прибегая к услугам автосервиса, то более серьезные работы рекомендуется доверить профессионалам.

Конечно, это стоит определенных денег, но когда на кону собственная безопасность, лучше не экономить. Обратитесь к специалистам. Они не только грамотно проведут проверку, но и качественно, с гарантией выполнят все необходимые работы

Следует отметить, что после ремонта важно синхронизировать колеса при торможении и провести проверку системы ABS/ESP. Для этого необходим диагностический стенд и специализированное оборудование

Бывают случаи, когда отремонтировать «вакуумник» выходит дороже, чем приобретение усилителя, бывшего в употреблении, но находящегося в исправном состоянии. Поэтому рекомендуется при необходимости поискать устройство на разборках.

Если вы чувствуете уверенность в собственных силах и решили после проверки самостоятельно отремонтировать неисправный вакуумный усилитель, то действуйте следующим образом.

Для начала в моторном отсеке демонтируйте всю обивку и снимите накладку ветрового стекла. Не снимайте трубки, ведущие к ГТЦ. Это может привести к попаданию в систему воздуха

Далее открутите цилиндр от вакуумного усилителя и осторожно наклоните вперед, чтобы предотвратить деформацию тормозных трубок. Шланг передачи вакуума перед этим необходимо снять со штуцера усилителя

Внимательно изучите рекомендации, которые дает производитель и приступайте к демонтажу усилителя. Открутите крепежные болты и отсоедините клемму провода, идущего к стоп-сигналу.

Только после этого снимите педаль, используя специальный инструмент. Если вы хорошо разбираетесь в конструкции автомобиля, то справитесь с проверкой и ремонтом ВУТ. Однако лучше предварительно зайти в Интернет и найти инструкцию со схемой усилителя. Это заметно ускорит реализацию поставленной задачи и повысит ваши шансы на успех.

Вакуумный усилитель тормозов (ВУТ) является одним из главных узлов системы торможения машины. Даже малейшая его поломка может спровоцировать сбой всей системы и привести к серьёзным последствиям.

Выставленеи зазора между штоком ВУТа 2108 и ГТЦ 2108 — Лада 2101, 1.2 л., 1985 года на DRIVE2

Всем спасибо что откликнулись!

yaris у меня само подводящиися цилиндры.

Andrew почти!

Дело все в зазоре между ГТЦ и штоком ВУТа! Ни в одной статье, я не видел, что б кто то писал, о его регулировке!

Цитирую: Перед установкой главного тормозного цилиндра, контролируем выступание головки его регулировочного болта, относительно плоскости крепления фланца главного тормозного цилиндра, которое должно составлять 1,25-0,2 мм. Для регулировки выступания головки болта вращаем его ключом «на 8».

Вот в чем была причина срабатывание тормозов почти в полу! Но в «инструкции» ни слова не написано, что сам шток нужно удерживать плоскогубцами а крутить саму «головку». И ключ там не «на 8» а все же «на 7». Три раза снимал ГТЦ подгоняя шток. А затем этот шток нужно еще «вставить» обратно! Скажу это не очень то и легко, так как трубопровод уже подключен и уложен! Хорошо что не оставил родной бачок для тормозной жидкости, с его резиновыми шлангами. Чуствую тогда намучался еще больше! Педаль стала брать где положено – по средине! Но «не долго музыка играла!» Все же не угадал с зазором.

Еще раз спасибо Diptownу за подсказку где рыть, за консультацию в тот момент, когда я остановился возле метро Дорогожычи с дубовой педалью, и почти заблокированными тормозами. С собой оказался один разводной ключ, благодаря ему и открутил ГТЦ, и стравил давление. Дальше, на полу живых тормозах доехал до гаража. Там, уже в течении 5-ти минут снял все, на 5-ть витков закрутил шток и спокойно доехал до дома. Но смотрю, что можно еще пару витков накинуть.

Надеюсь мои злоключения кому то помогут.

Вот так я провел вечер!

Page 2

Всем спасибо что откликнулись!

yaris у меня само подводящиися цилиндры.

Andrew почти!

Дело все в зазоре между ГТЦ и штоком ВУТа! Ни в одной статье, я не видел, что б кто то писал, о его регулировке!

Цитирую: Перед установкой главного тормозного цилиндра, контролируем выступание головки его регулировочного болта, относительно плоскости крепления фланца главного тормозного цилиндра, которое должно составлять 1,25-0,2 мм. Для регулировки выступания головки болта вращаем его ключом «на 8».

Вот в чем была причина срабатывание тормозов почти в полу! Но в «инструкции» ни слова не написано, что сам шток нужно удерживать плоскогубцами а крутить саму «головку». И ключ там не «на 8» а все же «на 7». Три раза снимал ГТЦ подгоняя шток. А затем этот шток нужно еще «вставить» обратно! Скажу это не очень то и легко, так как трубопровод уже подключен и уложен! Хорошо что не оставил родной бачок для тормозной жидкости, с его резиновыми шлангами. Чуствую тогда намучался еще больше! Педаль стала брать где положено – по средине! Но «не долго музыка играла!» Все же не угадал с зазором.

Еще раз спасибо Diptownу за подсказку где рыть, за консультацию в тот момент, когда я остановился возле метро Дорогожычи с дубовой педалью, и почти заблокированными тормозами. С собой оказался один разводной ключ, благодаря ему и открутил ГТЦ, и стравил давление. Дальше, на полу живых тормозах доехал до гаража. Там, уже в течении 5-ти минут снял все, на 5-ть витков закрутил шток и спокойно доехал до дома. Но смотрю, что можно еще пару витков накинуть.

Надеюсь мои злоключения кому то помогут.

Вот так я провел вечер!

Как проверить вакуумный усилитель тормозов

В процессе эксплуатации ТС вакуумный усилитель тормозов изнашивается и может выйти из строя. Если усилитель перестанет работать, тормоза полностью не пропадут, однако потребуется прикладывать большие усилия на педали тормоза для того, чтобы добиться эффективного торможения.

По этой причине важно знать, какие признаки неисправности вакуумного усилителя тормозов указывают на проблемы с данным элементом, а также как проверить ВУТ. Как правило, проблемы зачастую связаны с механическим повреждением соединения шланга, который соединяет усилитель и впускной коллектор. На деле, трещины резинового шланга приводят к тому, что в рабочей камере нет вакуума

На деле, трещины резинового шланга приводят к тому, что в рабочей камере нет вакуума

Как правило, проблемы зачастую связаны с механическим повреждением соединения шланга, который соединяет усилитель и впускной коллектор. На деле, трещины резинового шланга приводят к тому, что в рабочей камере нет вакуума.

Так или иначе, проверка вакуумного усилителя тормозов может быть произведена быстро и без его снятия. Есть три простых способа диагностики ВУТ.

Первый предполагает то, что машину заводят, далее двигатель работает на холостом ходу около 5 минут, затем машину глушат и водитель полностью нажимает на педаль тормоза.

Это нужно, чтобы создать вакуум в усилителе. Далее педаль нужно отпустить и снова выжать. Если ВУТ неисправен, при втором качке ход педали тормоза заметно уменьшится (вакуум не создается). В норме педаль не должна становиться «дубовой», как минимум, первые 3-4 качка и более при заглушенном моторе.

Следующий способ проверки сводится к тому, что педаль на заглушенном ДВС сначала нажимается 5-6 раз, затем выжимается до упора и удерживается. Не отпуская педаль, мотор заводят. Если нет неполадок вакуумного усилителя тормозов, при запуске двигателя появится разряжение (вакуум), мембрана надавит на шток, тот потянет за собой толкатель, соединенный с педалью.

В результате выжатая педаль опустится еще ниже после пуска двигателя. Если этого не произошло, можно считать, что в системе нет вакуума, то есть ВУТ частично или полностью не работает.

Еще один способ позволяет проверить механизм на предмет возможной утечки воздуха. Сначала мотор следует завести, после чего выжать педаль тормоза до упора и заглушить ДВС, не отпуская самой педали. Удерживая тормоз нажатым около 30-40 сек., нужно проследить, не произошло ли отклонения педали от положения, которое было изначально, то есть на момент остановки ДВС.

Если отклонений нет, значит, все в порядке. Если же педаль изменила положение, в системе есть утечка. Также при отпускании педали она под действием возвратной пружины может начать принимать обратное положение. Это указывает, что имеет место неисправность, приводящая к тому, что давление в рабочей камере растет.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
