Подвески грузовиков
Как правило, в грузовиках применяется зависимая конструкция подвески с поперечными или продольными рессорами, а также амортизаторами гидравлического типа. Благодаря своей простоте такая подвеска до настоящего времени широко используется в производстве.
Кроме того, данный вариант является и наиболее простым. Это значит, что продольные рессоры фиксируются в кронштейнах кузова, а к ним подвешивается мост. Что касается амортизаторов, то они крепятся прямиком к балке заднего моста. При такой конструкции главная роль отводится рессорам, которые не только выдерживают мост, но и связывают кузов и колесо, а также выступают в качестве направляющих элементов.
Однако такая простота является определяющей лишь в производстве, тогда как водителю приходится бороться с плохой управляемостью автомобиля на высоких скоростях. Дело в том, что рессоры далеко не идеальны в роли направляющих элементов. Следовательно, сцепление колес с дорогой значительно ухудшается.
Подводя итог отметим, что рассмотренные типы подвесок автомобилей не являются исчерпывающим списком, но в наши дни они наиболее популярны, как в отечественном, так и в мировом автомобилестроении.
Подвеска
Остов с колесами соединяет подвеска. Она предназначена для смягчения возникающих во время движения толчков и ударов, повышения плавности хода машины.
Различают подвески двух основных типов: зависимые и независимые. В зависимой подвеске оба колеса подвешены к раме 4 (рисунок а) на общей оси 1, вследствие чего перемещение каждого из них происходит вместе с осью. В независимой подвеске каждое колесо подвешено к раме 2 (рисунок б) независимо от другого при помощи рычагов 1, 4 и стойки 5. В качестве упругих элементов в различных подвесках используют рессоры, пружины, торсионы, резиновые баллоны и др. У автомобилей подвеской оборудованы передние и задние мосты, у тракторов — только передние, так как их задний мост составляет часть остова.
Подвески грузовых автомобилей зависимые. Их чаще всего выполняют на пластинчатых рессорах. Такая рессора представляет собой балку, опирающуюся на раму в двух точках — опорах, одна из которых выполнена в виде шарнира, а другая допускает некоторое перемещение. Средняя часть рессоры соединена стремянками 12 с передним или задним мостом.
При движении автомобиля по неровностям дороги возникают колебания, которые частично гасятся за счет трения в рессорах. Однако это трение относительно мало, и для эффективного гашения колебаний применяют специальные устройства — амортизаторы 7. Наиболее распространены гидравлические амортизаторы двустороннего действия. Их работа основана на том, что при относительных перемещениях подрессоренных и неподрессоренных масс автомобиля (трактора) находящаяся в амортизаторе жидкость перетекает из одной его полости в другую через небольшие проходные сечения, вследствие чего создается сопротивление, поглощающее энергию колебаний.
Дополнительные элементы
Помимо всего перечисленного выше «подвеска» включает другие необходимые составляющие, без которых она бы также не функционировала бы. Речь идет о следующих деталях, узлах и механизмах:
- амортизаторы;
- рычаги;
- шаровые опоры;
- тормозные узлы;
- пружины;
- сайлентблоки;
- пыльники.
Все эти элементы также выполняют сугубо свои обязанности. Большинство возможных неисправностей ходовой части автомобиля обусловлено как раз ими. При этом некоторые из этих деталей заслуженно удостаиваются звания расходного материала, поскольку спустя определенное время подлежат обязательной замене, дабы агрегат работал исправно и как можно дольше.
Подвеска на двойных поперечных рычагах
Устройство независимой подвески этого типа следующее: с обеих сторон автомобиля поперечно расположены два рычага, которые с одной стороны подвижно связаны с кузовом, поперечиной или рамой, а с другой – со стойкой амортизатора. Если это передняя подвеска, то стойка поворотная, с шаровыми опорами, имеющими две степени свободы, если задняя подвеска, то стойка неподвижная, с шаровыми опорами, имеющими одну степень свободы.
Используются различные упругие элементы:
- витые пружины;
- торсионы;
- пружины;
- гидропневматические элементы;
- пневматические цилиндры.
Во многих автомобилях элементы подвески крепятся к поперечине, жестко соединенной с кузовом. Это значит, что вы можете снять всю конструкцию как отдельный блок и провести ремонт в более удобных условиях.
Также производитель имеет возможность выбрать наиболее оптимальный способ размещения рычагов, тем самым жестко задав требуемые параметры. Это обеспечивает хорошую управляемость. По этой причине подвеска на двойных поперечных рычагах используется в гоночных автомобилях. С точки зрения кинематики у этой подвески нет недостатков.

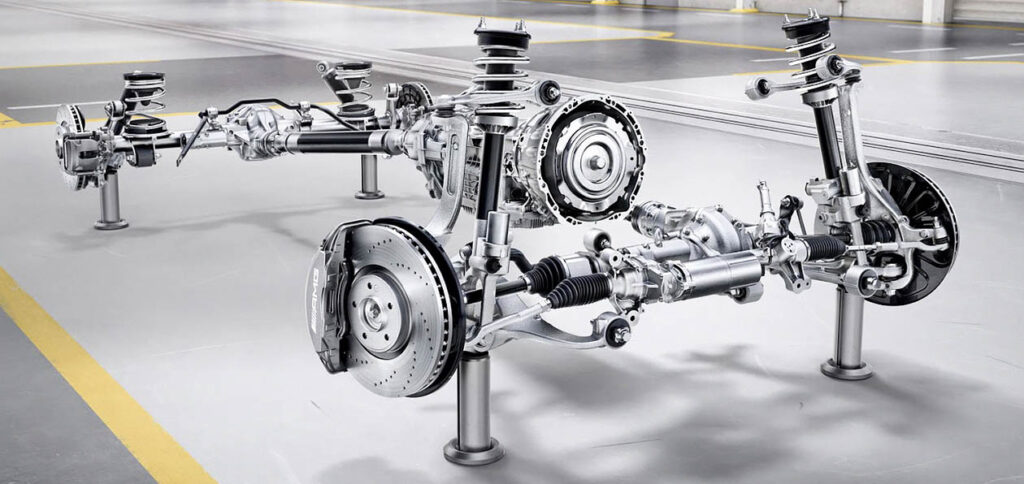

Устройство подвески автомобиля
В конструкцию входят следующие элементы:
Эластичные приспособления. Снимают нагрузки с дороги при проезде неровностей, выбоин, минимизируют динамические нагрузки, вертикальные ускорения, смягчают неровности, защищают кузов от «копирования» дорожных неровностей, отскоков неровностей, обеспечивают плавность хода автомобиля (лучший вариант – вибрации 1- 1,3 Гц). Популярными упругими элементами являются винтовые пружины, торсионы.
- Элементы амортизатора представлены различными типами амортизаторов: пневматическими, газомасляными, масляными, магнитными. Поглотите толчок, не дайте удару пройти через тело.
- Гиды. Они обеспечивают правильное положение колесной базы при выполнении маневров при движении по прямой дороге и при прохождении поворотов. Роль направляющих выполняют рычаги, поперечные тяги.
- Анти-ролл-бар. Защищает автомобиль от падения на бок при прохождении поворотов.
- Кронштейны амортизаторов, рычаги, стабилизатор поперечной устойчивости. Упругие вставки гасят вибрации и колебания, передающиеся в самом УМ от одного узла к другому. Если вставка из полиуретана, то это хорошее состояние, которое предотвращает «сдавливание» и нежелательную деформацию всей подвески.
- Шарикоподшипники. Рычаг РА соединен со ступицей (центральной вращающейся частью) колеса. Если шаровая опора вышла из строя, то во время движения колеса могут начать выворачиваться наружу и машина начнет заваливаться на одно из крыльев.
- Сайлентблоки. Металлические втулки с резиновой или полиуретановой вставкой, образующие петли.
Самый надежный тип для России и СНГ
Каждый автолюбитель в России жалуется на плохое состояние дорог. Существует мнение, что все типы подвесок быстро вырабатывают ресурс при езде по российским дорогам.
Водители спорят на форумах, какой вид лучше. Но все зависит от личных предпочтений – кому-то нравится жесткая подвеска, а кому-то мягкая. Если говорить о надежности, то долговечными считаются пружинный и торсионный виды. Производители прислушиваются к мнениям автовладельцев и выпускают комбинированные виды, например, торсионно-пружинные.
Рекомендуем: Система охлаждения автомобиля: назначение, виды, описание, фото, устройство
Строение
К современным машинам предъявляется множество требований. Они должны быть хорошо управляемыми и при этом устойчивыми, бесшумными, комфортными и безопасными. Чтобы претворить в жизнь все эти пожелания, инженерам требуется тщательно продумать устройство подвески.
На сегодняшний день не существует какого-либо универсального эталона. В арсенале каждого автопроизводителя свои хитрости и современные разработки. Однако, для всех типов подвесок характерно наличие таких объектов:
- Упругий элемент.
- Направляющая часть.
- Стабилизатор устойчивости.
- Амортизирующие устройства.
- Колесная опора.
- Крепежи.
Упругий элемент
Автомобильная подвеска содержит упругие элементы, изготовленные из металла и неметаллические части. Они необходимы для перераспределения ударной нагрузки, получаемой колесами при встрече с неровностями дороги. К металлическим упругим деталям относятся рессоры, торсионы и пружины. Неметаллические элементы — это резиновые отбойники и буферы, пневматические и гидропневматические камеры.
Металлические объекты
Исторически самыми первыми появились рессоры. С точки зрения конструкции — это металлические полосы разной длины, соединенные между собой. Помимо эффективного перераспределения нагрузки, рессоры хорошо амортизируют. Чаще всего они используются в ходовой части грузовиков.
Торсионы представляют собой наборы пластин или стержней, работающих на скручивание. Обычно торсионной бывает задняя подвеска автомобиля. Устройства этого типа используют, кроме того, японские и американские производители машин увеличенной проходимости.
Металлические пружины входят в состав ходовой части любого современного авто. Эти элементы могут иметь постоянную или переменную жесткость. Их упругость зависит от геометрии прутка, из которого они изготовлены. Если диаметр прутка меняется на всем протяжении, то пружина имеет переменную жесткость. В противном случае упругость является постоянной.
Неметаллические объекты
Упругие неметаллические детали используются совместно с металлическими. Резиновые элементы – отбойники и буферы – не только участвуют в перераспределении динамических нагрузок, но и амортизируют.
Пневматические и гидропневматические камеры используются в конструкциях активных подвесок. Их действие определяется свойствами только сжатого воздуха (пневмокамеры) или газа и жидкости (гидропневматические камеры). Эти упругие элементы дают возможность менять клиренс транспортного средства и жесткость системы амортизации автоматически. Кроме того, они обеспечивают высокую плавность хода. Первыми были разработаны гидропневматические камеры. Они появились на машинах марки Citroen в 1950-х годах. Сегодня пневматическими и гидропневматическими подвесками опционно оснащают авто бизнес-класса: Mercedes-Benz, Audi, BMW, Volkswagen, Bentley, Lexus, Subaru и др.
Направляющая часть
Направляющие элементы подвески – это стойки, рычаги и шарнирные соединения. Их основные функции:
- Удерживать колеса в правильном положении.
- Поддерживать траекторию движения колес.
- Обеспечивать соединение системы амортизации и кузова.
- Передавать энергию движения от колес на кузов.
Стабилизатор поперечной устойчивости
Подвеска автомобиля не обеспечивала бы транспортному средству необходимой устойчивости без стабилизирующего устройства. Оно борется с центробежной силой, стремящейся опрокинуть машину при повороте, и уменьшает крены кузова.
В техническом отношении стабилизатор поперечной устойчивости – это торсион, связывающий систему амортизации и кузов. Чем выше его жесткость, тем лучше авто держит дорогу. С другой стороны, излишняя упругость стабилизатора уменьшает ход подвески и снижает плавность движения транспортного средства.
Стабилизаторами поперечной устойчивости оснащают, как правило, обе оси машины. Но если задняя подвеска автомобиля торсионная, устройство устанавливают только спереди. Полностью отказаться от него смогли инженеры Mercedes-Benz. Они разработали особый тип адаптивной подвески с электронным контролем положения кузова.
Подвеска типа McPherson
Данный тип подвески был разработан еще в 1960 году инженером Эрлом Макферсоном, в честь которого и получила свое название. Она имеет несколько основных частей:
- Стабилизатор поперечной устойчивости;
- Рычаг;
- Блок (состоит из телескопического амортизатора и пружинного элемента).
Телескопический амортизатор называют еще «качающаяся свеча», потому как к кузову он крепится посредством шарнира и может качаться, когда колесо двигается вниз и вверх. Если интересно, можете почитать, как проверить амортизаторы.
Данный тип подвески имеет свои недостатки (значительное изменение угла развала колес), но он чрезвычайно популярен благодаря демократичной цене, невысокой сложности и надежности.
Вам помягче?
Какую подвеску предпочесть? Мягкую или жесткую? Ответим очень просто — ту, которая нравится вам, но при этом ту, которой оснастили данную модель автомобиля разработчики. Выбирайте себе автомобиль при покупке по шкале «Жестко — Мягко», а не пытайтесь усовершенствовать конструкцию после покупки. Амортизаторы разных производителей имеют разную славу на рынке: одни жестче, другие помягче. Но производитель впрямую никогда вам об этом не скажет. На коробке будет указано, применим данный амортизатор к вашему автомобилю, или нет.
Еще один способ которым допустимо немного менять жесткость подвески автомобиля, это установка шин более высокого или более низкого профиля из диапазона допускаемых заводом изготовителем.
Классификация подвесок
В основном подвески подразделяются на два больших типа: зависимые и независимые. Данная классификация определяется кинематической схемой направляющего устройства подвески.
Зависимая подвеска
Колеса жестко связаны посредством балки или неразрезного моста. Вертикальное положение пары колес относительно общей оси не изменяется, передние колеса – поворотные. Устройство задней подвески аналогичное. Бывает рессорная, пружинная или пневматическая. В случае установки пружин или пневмобаллонов необходимо применение специальных тяг для фиксирования мостов от перемещения.
Отличия зависимой и независимой подвески
Плюсы:
- простая и надежная в эксплуатации;
- высокая грузоподъемность.
Минусы:
- плохая управляемость;
- плохая устойчивость на больших скоростях;
- меньшая комфортабельность.
Независимая подвеска
Колеса могут изменять вертикальное положение относительно друг друга, оставаясь в той же плоскости.
Плюсы:
- хорошая управляемость;
- хорошая устойчивость автомобиля;
- большая комфортабельность.
Минусы:
- более дорогая и сложная конструкция;
- меньшая надежность при эксплуатации.
Полузависимая подвеска
Полузависимая подвеска или торсионная балка — это промежуточное решение между зависимой и независимой подвеской. Колеса по прежнему остаются связанными, однако существует возможность их небольшого перемещения относительно друг друга. Данное свойство обеспечивается за счет упругих свойств П-образной балки, соединяющей колеса. Такая подвеска в основном применяется в качестве задней подвески бюджетных автомобилей.
Принцип работы
Схема работы подвески автомобиля основывается на преобразовании энергии удара, возникающего от наезда колеса на неровность покрытия дороги, в перемещение упругих элементов (к примеру, пружин). В свою очередь, жесткость перемещения упругих элементов контролируется, сопровождается и смягчается действием гасящих устройств (например, амортизаторов). В результате, благодаря подвеске, сила удара, которая передается на кузов автомобиля, уменьшается. Этим и обеспечивается плавность хода. Лучший способ увидеть работу системы – это использовать видео, которое наглядно демонстрирует все элементы подвески автомобиля и их взаимодействие. Автомобили обладают самыми различными по жесткости подвесками. Чем жестче подвеска, тем информативнее и эффективнее управление автомобилем. Однако при этом серьезно страдает комфорт. И, наоборот, мягкая подвеска устроена так, что обеспечивает удобство в эксплуатации и жертвует управляемостью (чего нельзя допустить). Именно поэтому производители автомобилей стремятся найти их наиболее оптимальный вариант – сочетание безопасности и комфорта.
Что такое зависимая подвеска
Зависимая подвеска – это подвеска, в которой жёстко связаны два колеса, что сказывается на проходимости на неровных поверхностях.
Зависимая подвеска плюсы и минусы
Конструкционные особенности подвески сразу же нас наталкивают на главный плюс и минус этого варианта. Минус – это не самый высокий уровень комфорта при езде по неровным дорогам. Когда одно колесо наклоняется при езде по неровностям, второе также наклоняется.
Помимо низкого уровня комфорта, теряется сцепление остальных колёс с дорожной поверхностью. Плюс – это плавное и устойчивое прохождение поворотов на ровных дорогах.
К другим минусам или недостаткам зависимой подвески можно отнести большие неподрессоренные массы и важность поднятия пола авто, что обеспечивает полноценную артикуляцию подвески. Важные факторы, характеризующие зависимую подвеску:
Важные факторы, характеризующие зависимую подвеску:
- Современные машины не оснащаются зависимой подвеской на передней оси. Чаще всего передняя зависимая подвеска встречается на старых внедорожниках, автобусах или грузовых машинах. В 99% случаев, зависимая подвеска устанавливается на задней оси.
- Сами зависимые подвески различаются конструкцией и местом установки.
Виды подвесок автомобиля
Автомобильная подвеска в зависимости от конструктивных особенностей и строения бывает следующих видов.
- Зависимая. Первый вариант конструкции, который был применен в автомобилестроении. Описан выше, в разделе, посвященном истории узла. Отличительная особенность – жесткая связь обеих колесных осей с амортизаторами и рессорами. Несмотря на низкий уровень комфорта при езде, является самой дешевой в производстве и очень надежной – неисправности возникают крайне редко. Оба фактора обусловлены простотой конструкции.
- Независимая. Каждое из колес движется независимо от другого (отсюда и название). Это реализовано за счет рычагов, которые закреплены одной стороной на оси, а второй – на колесах. Они способны передвигаться в вертикальной плоскости. Поэтому при изменении положения колеса второе сохраняет свою позицию. В результате на кузов передается гораздо меньше ударов. Кроме того, колеса всегда имеют сцепление с дорожным покрытием. Иногда независимой оставляют только одну ось (ведомую).
- Полунезависимая. Вместо рычага используется торсионная балка. Она приподнимает вместе с собой часть оси. Благодаря этому удается достичь комфорта, близкого к независимой подвеске, и надежности, близкого к зависимой. Таким образом, полунезависимая конструкция занимает промежуточное положение между ними.
- Пневматическая. Вместо амортизаторов использует цилиндры со сжатым воздухом, по которым передвигаются поршни. Именно они гасят удары. В современных моделях автомобилей уровнем давления воздуха в таких цилиндрах часто управляет ЭБУ. Наиболее широко пневмоподвеска применяется на грузовых транспортных средствах. Однако сегодня ее используют и на легковых авто.
- Гидравлическая. Аналогична пневматической, но вместо воздуха в цилиндрах находится специальная жидкость. Гидравлическая подвеска не только прекрасно гасит удары, но и «умеет» регулировать клиренс, жесткость реакции на неровности дорожного покрытия.
- Торсионная. В такой конструкции используют продольный торсион (штангу), которая движется в вертикально плоскости и наряду с амортизатором гасит колебания. Однако встретить ее в легковых авто достаточно трудно – чаще всего ее применяют на грузовиках.
- Электромагнитная. Роль амортизаторов выполняют электромагниты. Такой вариант обычно устанавливают на авто премиум-класса. Поскольку электромагниты требуют большого расхода энергии, часто подобную подвеску сочетают с гидравлической, получая таким образом составной вариант, экономящий заряд аккумулятора.
- Двухрычажная. Движением колеса в данном случае управляют 2 рычага. Один закреплен сверху, другой снизу. Между ними расположен амортизатор. Такая подвеска считается более эффективной, чем традиционные варианты. Рычажная подвеска может не ограничиваться двумя рычагами – иногда их гораздо больше. Это позволяет более равномерно распределять нагрузку с колеса.
- Интегральная. Состоит из нескольких рычагов, поворотного кулака и соединительной тяги. Обычно устанавливается на ведомые колеса.
- Винтовая. Подразумевает использование специализированных стоек стабилизатора (в народе – косточки) с нанесенной на их поверхность резьбой.
Существуют и другие классификации. Например, в зависимости от способности к сжатию подвеску делят на 2 типа:
- длинноходная;
- короткоходная.
Первая чаще всего применяется на внедорожниках, так как позволяет преодолевать серьезные препятствия и обеспечивает постоянный контакт колес с дорожным покрытием. Вторая обычно используется на легковых (в том числе спортивных) автомобилях, так как улучшает управляемость транспортным средством.
Элементы ходовой части автомобиля:
– Управляемый мост – управляемый мост представляет собой балку, в которой на шарнирах установлены поворотные цапфы и соединительные элементы. Жесткая штампованная балка представляет собой основу управляемого моста. Соответственно передний управляемый мост это обычная поперечная балка с ведомыми управляемыми колесами, к которым не подводится крутящий момент от двигателя. Этот мост не ведущий и служит для поддерживания несущей системы автомобиля и обеспечения его поворота. Существует большой перечень различных типов управляемых мостов, которые применяются на грузовых (6х2) и легковых автомобилях (4х2).
– Упругие элементы подвески машины – упругие элементы подвески автомобиля предназначены для смягчения толчков и ударов, а также снижения вертикальных ускорений и динамической нагрузки, которая передается на конструкцию при движении автомобиля. Упругие элементы подвески позволяют избежать прямого воздействия дорожных неровностей на профиль кузова и обеспечивают необходимую плавность хода. Пределы оптимальной плавности хода колеблются от 1-1,3 Гц.
– Конструкция листовых рессор
– Пружины
– Упругие пневматические элементы
– Упругие гидропневматические элементы
– Упругие резиновые элементы
– Направляющее устройство
– Рычаги направляющих устройств
– Гасители колебаний
– Строение амортизатора
– Устройство телескопической стойки
– Однотрубный амортизатор
– Устройство стабилизатора поперечной устойчивости
– Конструкция автомобильных шин
– Камеры
– Строение вентиля
– Ободная лента шины
– Устройство бескамерных шин
– Устройство шин и колес
Зависимая подвеска. Типы, особенности конструкции
Всего на автотранспорте применяется два вида подвески – зависимая и независимая. На данный момент такой тип подвески, как зависимая — считается вроде и устаревшей, однако применяется она еще достаточно широко на грузовых авто, полноразмерных рамных внедорожниках и обычных легковых авто. Такое применение на транспорте зависимая подвеска получила из-за простоты и надежности конструкции.
Рессорная подвеска
Основным элементом данной подвески является рессора. Состоит она из пакета листов пружинистой стали, немного загнутой в дугу. Причем этот пакет зачастую имеет пирамидальную форму. Своими концами рессора крепится к раме авто, а к ее центральной части крепится ось. На авто применяется по две рессоры, установленные ближе к колесам. Эти рессоры, благодаря пружинистой стали воспринимают на себя неровности дороги, позволяя перемещаться колесу относительно кузова.
Задняя зависимая подвеска переднеприводного автомобиля
Однако в этом есть и негативное качество – работа рессоры сопровождается инерционными колебательными движениями. То есть, при восприятии неровности дороги рессора получает энергию, которая приводит к ее колебательным движениям. И хоть со временем амплитуда колебаний будет снижаться, пока не затухнет, но они будут передаваться на раму. Автомобиль будет раскачиваться даже по ровной дороге после прохождения неровности.
Чтобы значительно сократить время колебания рессоры, в конструкцию подвески включены амортизаторы, которые и поглощают колебательную энергию. Если по-простому, то амортизатор останавливает рессору после неровности, не давая ей раскачивать авто.
Пружинная подвеска
Существует еще один тип зависимой подвески – пружинная. В этой подвеске вместо рессор применяются винтовые пружины. Они более удобны в применении, поскольку обладают значительно меньшими габаритами.
Видео: Ходовая часть автомобиля
Но здесь тоже есть свою нюансы. Если рессора сама выступала в качестве крепежного элемента, соединяющего раму с осью колеса, то пружина в таком качестве выступать не может. Поэтому в конструкцию пружинной подвески включена система тяг и рычагов, которые шарнирно соединяют кузов с осью (балкой, мостом).
Пружина, как и рессора, тоже в результате воздействия на нее получает инерционные колебательные движения, поэтому без использования амортизаторов в такой подвеске не обошлось.
Были и другие виды зависимой подвески, к примеру, торсионная, однако она широкого применения на автотранспорте не получила.
Основным недостатком зависимой подвески является частичная передача перемещения одного колеса относительно кузова на второе. Колеса закреплены на оси, и она передает эти перемещения. Поэтому зависимая подвеска не очень подходит для установки на управляемую ось.
Но она еще широко используется на задней оси, как ведущей, так и ведомой. На рамных внедорожниках последних поколений все еще встречается рессорная подвеска. Пружинную же подвеску часто используют на легковых переднеприводных авто. Причем в технических характеристиках авто не всегда указывается, что задняя подвеска – зависимая, зачастую ее называют подпружиненной балкой.
Недорогие автомобили с мягкой подвеской
Современные модели машин должны обеспечивать комфорт и безопасность движения. Но для перемещения по бездорожью выбирают более мягкую подвеску с большим ходом. Упругое устройство такого типа обычно сложное и дорогое. Но есть модели легковых машин, хорошо преодолевающие бездорожье и продающиеся дешево.
Спортивные рычаги подвески
ТОП-рейтинг недорогих машин с мягкой подвеской 2021 года:
- Toyota Corolla.
- Kia Ceed.
- Ford Focus.
- Hyundai Solaris.
- Skoda Octavia.
- Peugeot 308.
- Mazda 3.
- Mitsubishi Lancer.
- Chevrolet Cruze.
- Volkswagen Polo.
Демпфирующая конструкция автомобилей из списка хорошо гасит колебания и вибрации, поддерживает плавный ход и сохраняет устойчивость на поворотах. Упругое устройство мягко передает момент движения при разгоне и торможении без потерь. И позволяет комфортно передвигаться на ровном асфальте и плохих грунтовых дорогах. Тонкая настройка мягкой автомобильной подвески хорошо снижает раскачивание и крен при маневрах.
Для устойчивости машины производители часто изменяют наклон оси колес – развал. Что компенсирует нагрузку и улучшает сцепление с поверхностью. Слишком мягкая подвеска может быть менее комфортной из-за эффекта укачивания. Поэтому новые модели легковых автомобилей всегда испытывают в реальных дорожных условиях.
Принцип работы подвески
Автомобильная подвеска работает, преобразовывая силу удара от наезда колеса на неровное покрытие, в движение упругих частей (пружин). Жесткость таких перемещений контролируется и смягчается гасящими устройствами (амортизаторами). Благодаря этому сила ударов, передающихся на кузов, снижается, что обеспечивает плавность движения.
Жесткость подвески у разных автомобилей сильно различается: чем она жестче – тем легче и более предсказуемо управление, но уменьшается комфорт езды. Мягкая создает удобство эксплуатации, но за счет заметно сниженной управляемости (чего не рекомендуется допускать). По этой причине производители транспортных средств всегда стараются найти компромисс между комфортом и безопасностью.
Типы торсионных подвесок
У конструкторов появилось новое техническое средство для реализации различных компоновочных схем автомобиля. Поэтому сейчас можно встретить полностью независимые и полузависимые подвески, которыми оснащаются автомобили самых разных классов.
Передняя независимая
Данный тип получил распространение на гоночных автомобилях (например, Porsche), коммерческих грузовиках и внедорожниках. Для крепления колеса и ступичного узла используют двойные рычаги, а роль пружины выполняет размещенный вдоль кузова торсион. Регулируя его длину, толщину и угол установки можно поднимать или опускать кузов, настраивать подвеску для конкретных дорожных условий.
В дополнение к основному торсиону устанавливают амортизаторы для гашения колебаний, стабилизатор поперечной устойчивости. По управляемости автомобиль с передней независимой подвеской не уступает, а иногда даже превосходит машины с амортизаторной стойкой типа МакФерсон.
Задняя независимая
Задняя независимая торсионная подвеска отличается от такой же передней. Типичным представителем авто с такой схемой является Рено 16. В нем была реализована конструкция с двумя поперечными упругими стержнями, причем один из них находился позади другого. Соответственно точки крепления рычагов подвески левого и правого колеса были несколько смещены относительно друг друга.
В результате получилась очень компактная и прочная подвеска, увеличилось багажное отделение, но управляемость из-за разной базы задних колес оставалась неважной. Другим примером задней независимой подвески является использование продольных штанг и отдельные рычаги для левого и правого колеса
На легковых машинах большого распространения данная схема не получила, зато часто встречается на легковых прицепах и спецтехнике.
Задняя полузависимая
Гибридная конструкция, сочетающая упругие свойства торсиона и жесткой поперечной балки. В этом случае два продольных рычага соединены одним упругим улементом, поэтому при сжатии одного колеса усилие частично передается на второе. Это не дает полной свободы обоим колесам, но управляемость и поведение автомобиля на дороге заметно улучшается в сравнении с полностью зависимой.
U-образная торсионная балка всегда работает в сочетании с пружиной и амортизатором. В настоящее время широко применяется на всех бюджетных переднеприводных автомобилях – ВАЗ, Тойота, Фольксваген, Рено и многих других.
Движитель
Различают следующие типы движителей:
- колесные
- гусеничные
- полугусеничные
Колесный движитель представляет собой колеса с пневматическими шинами. У гусеничного движителя опорные катки катятся по гладкому искусственному пути, который образуется бесконечной гусеничной цепью. Полугусеничный движитель состоит из резинометаллической гусеницы, установленной между ведущим колесом с пневматической шиной и натяжным колесом.
Пневматическое колесо состоит из:
- диска
- обода
- эластичной шины
По устройству различают шины:
- камерные
- бескамерные
Основные части камерной шины — покрышка, камера с вентилем и ободная лента. Ободную резиновую ленту размещают между камерой и ободом, предотвращая трение между ними. Ободные ленты применяют только в колесах грузовых автомобилей.
Бескамерные шины широко применяют на легковых и грузовых автомобилях и тракторах. В таких шинах пространство, заполняемое воздухом, образуется в результате герметичного соединения обода колеса с покрышкой, а вентиль при этом размещается на ободе. Герметичная посадка бескамерной шины на обод достигается при помощи специальной конструкции борта, плотно прижимающегося к закраинам обода внутренним давлением воздуха.
Бескамерные шины могут быть обычного типа, широкопрофильные и арочные. Арочные шины способствуют повышению проходимости автомобиля в трудных дорожных условиях. Это шины низкого давления (0,05…0,08 МПа).
Внутреннее давление воздуха в шинах автомобилей колеблется в пределах 0,17…0,5 МПа, тракторов — 0,08…0,25 МПа.
Какие подвески бывают
В связи с особенностями конструкции подвески принято разделять на 3 вида: зависимая, независимая и полунезависимая подвеска
Зависимая подвеска
Подразумевает жесткое соединение противоположных колес, при котором перемещение одного колеса в поперечной плоскости влечет за собой перемещение другого. В состав моста автомобиля входит жесткая балка, заставляющая колеса двигаться параллельно. Изначально в качестве направляющих и упругих элементов использовались рессоры, но в современных автомобилях связующая колеса поперечина фиксируется двумя продольными рычагами и поперечной тягой.
Преимущества:
- невысокая стоимость
- легкость конструкции
- высокий центр поперечного крена
- постоянство развала и колеи
Другими словами, на ровной поверхности, не зависимо от раскачки, угол наклона колес относительно дороги не меняется, а машина имеет наилучшее сцепление с дорожным покрытием. На плохой дороге, к сожалению, это преимущество теряется, т. к. провал одного колеса влечет за собой провал и второго, в результате чего сцепление ухудшается.
Конструкция очень простая и надежная, потому широко используется для грузовых автомобилей и на задней оси легковых.
Полунезависимая
Включает в себя жесткую балку, которую торсионы удерживают на кузове. Эта конструкция делает подвеску относительно самостоятельной по отношению к кузову. Для примера можно изучить подвеску переднеприводного автомобиля ВАЗ.
Независимая подвеска
Предполагает автономную работу каждого колеса. Т.е. их перемещения не зависят друг от друга, что приводит к более плавному ходу. Независимая подвеска может быть как передней так и задней, и в свою очередь ее принято разделять на:
- Подвеска с качающимися полуосями — основным элементом конструкции выступают полуоси. При наезде на неровности колесо всегда сохранит перпендикулярное положение относительно полуоси.
- Подвеска с косыми рычагами — оси качания рычагов находятся под косым углом. Преимуществами такого вида прибора можно назвать уменьшение колебаний колесной базы и крена авто на поворотах.
- Подвеска на продольных рычагах — самый простой тип, среди независимых. Каждое колесо удерживается при помощи рычага, воспринимающего боковые и продольные усилия. Обычно рычаг крепится к кузову при помощи шарниров и обладает высокой устойчивостью. Недостаток такой подвески заключается в том, что на поворотах колеса наклоняются вместе с кузовом, создавая большой крен.
- С продольными и поперечными рычагами. Этот вид подвесок сложен в техническом плане и громоздок, поэтому слабо популярен (использовался на таких марках как Rover, Glas и т.д.).
- С двойными продольными и поперечными рычагами.
- Торсионно-рычажная подвеска — включает в свою конструкцию два продольных рычага и торсионную скручиваемую балку. Используется на задней оси переднеприводных автомобилей, в современном автомоделировании в основном на бюджетных китайских моделях. Преимуществом считается надежность и простота, а недостатком — излишняя жесткость, лишающая комфорта пассажиров заднего ряда.
- Подвеска МакФерсон — самая распространенная схема передней подвески современных автомобилей. Это обусловлено небольшой шириной, легкостью и простотой конструкции. Однако у такой подвески есть и существенный минус: высокое трение в амортизаторной стойке и, как следствие, снижение фильтрации дорожных шумов и неровностей.
- Гидропневматическая и пневматическая подвеска. Роль упругих элементов исполняют пневматические баллоны и гидропневматические элементы, объединенные в одно целое с системой гидроусилителя руля и гидравлической системой тормозов.
- Адаптивная подвеска отличается тем, что степень демпфирования амортизаторов изменяется в зависимости от качества дорожного полотна, параметров движения и запросов водителя. Результатом можно отметить повышенную маневренность и безопасность.
Все подвески имеют свои положительные характеристики и недостатки. Некоторые до сих пор широко используются, а какие-то давно не актуальны.
