Все про подсос воздуха в топливной системе, причины, симптомы, как найти

Удаление воздуха из системы питания дизельного двигателя

Когда место попадания воздуха установлено и проведены все необходимые мероприятия по их устранению, можно приступить непосредственно к удалению воздуха из системы. Для этого необходимо снова ослабить болт обратной магистрали. После этой процедуры, в трубках, идущих к форсункам, все еще будет оставаться воздух.

Поэтому их следует открутить от инжектора (достаточно слегка ослабить крепление) и прокрутить коленчатый вал. Это можно сделать с помощью стартера или вручную. После того, как из трубок появится топливо, можно вернуть их на место. Прокачку можно провести и не откручивая трубки. Но сделать это сложнее: придется потратить гораздо больше сил и времени.

Некоторые автомобилисты используют еще один способ прокачки топливной системы. Для этого необходимо заполнить топливный фильтр до краев, завести двигатель и дать ему поработать на высоких оборотах.

Причины подсоса

Причин появления данной проблемы очень много. Это:

• Сгнившие хомуты и рассохшиеся топливные шланги. Это наиболее популярная причина, из-за которой появляется воздух в обратке топливной системы дизеля. Особенно данная проблема актуальна для владельцев автомобилей с пластиковыми шлангами. В отличие от латунных, они имеют быстросъемы. Конечно, заменить такой шланг намного проще. Однако именно быстросъемы оказываются наиболее хрупкими в данном элементе. В результате вибраций пластик перетирается, изнашиваются резиновые уплотнительные кольца. Часто подобную проблему можно обнаружить на автомобилях с пробегом за 200 тысяч километров.
• Ржавые трубки, особенно на входе в бензобак. Проблема актуальная для машин с большим пробегом или для авто, которые не эксплуатировались длительное время (более полугода).
• Плохое уплотнение фильтра или подкачивающего насоса.
• Нарушение герметичности обратной магистрали и приводного вала ТНВД.
• Повреждение крышки насоса и оси рычага управления подачей дизеля.

Не исключено, что воздух в топливной системе дизеля ( «Фольксвагена» или авто другой марки) попадает через сам ТНВД. Однако все диагностические операции и ремонт данного насоса лучше доверить профессионалам, иначе есть риск неправильно собрать механизм. Среди частых причин подсоса воздуха в топливную систему дизельного двигателя – некачественный фильтр либо неплотное его прилегание к поверхности. Это самый банальный вариант.

Отметим, что подсос воздуха в топливную систему дизельного двигателя появляется при повреждении как прямой, так и обратной ветви. Ввиду конструктивных особенностей ТНВД или двигателя часть топлива может оставаться в насосе, что обеспечивает хороший запуск. Однако при дальнейшей работе проявляются характерные проблемы. Мотору не хватает горючего, и он начинает «задыхаться» без него.

Подсос воздуха во впускном коллекторе

Если в двигатель проникает воздух, который не «видят» расходомер воздуха или датчик абсолютного давления, будет формироваться слишком бедная смесь топлива и воздуха. Эта проблема вызвана подсосом воздуха во впускном тракте.

• перегрев мотора (сказывается на состоянии прокладок);
• внешнее вмешательство;
• повреждение прокладок в результате неправильного использования карбклинера.

Очень часто трудности могут возникнуть в том случае, если повреждено уплотнение между впускным коллектором и головкой блока цилиндров, поскольку обнаружить такой подсос визуально непросто.

Поиск подсоса в коллекторе

На бензиновых моторах лишний воздух может оказаться в коллекторе из-за разгерметизации воздуховодов, износа уплотнительных резинок топливных форсунок или повреждений шлангов, ведущих к вакуумному усилителю тормозов.

Для того чтобы найти подсос воздуха используют разные способы:

1. Перекрытие подачи воздуха. Необходимо отсоединить патрубок от корпуса фильтра и завести мотор. После этого прикройте рукой патрубок – если подсоса нет, двигатель заглохнет. Если двигатель продолжает работать, и вы слышите шипение, подсос точно есть.
2. Пережим шлангов. Необходимо запустить мотор и через определенное время постараться услышать шипение. Если обнаружить место повреждения герметичности не удалось, надо по очереди пережимать шланги, которые соединены с ресивером. Если вы пережали и отпустили шланг, и это повлияло на работу силового агрегата, ищите проблему в данной зоне.
3. Сжатый воздух. Систему впуска неработающего двигателя необходимо обработать мыльным раствором, после чего перекрыть подачу воздуха от фильтра и закачать воздух через одну из трубок.
4. Опрыскивание горючей смесью. Для поиска места подсоса воздуха в двигатель применяются такие средства как бензин, WD-40 или очиститель карбюратора. С помощью выбранного средства необходимо опрыскивать все стыки. Когда жидкость окажется в месте подсоса, вы заметите изменения в работе двигателя (обороты должны вырасти или упасть). Для опрыскивания лучше использовать медицинский шприц.

Применяя этот метод, проверьте такие места: патрубок между клапанной крышкой и регулятором холостого хода, патрубок между датчиком массового расхода воздуха и РХХ, соединение впускного коллектора и дроссельной заслонки, соединение коллектора и головки блока цилиндров, уплотнения форсунок, все шланги в зонах крепления хомутов.

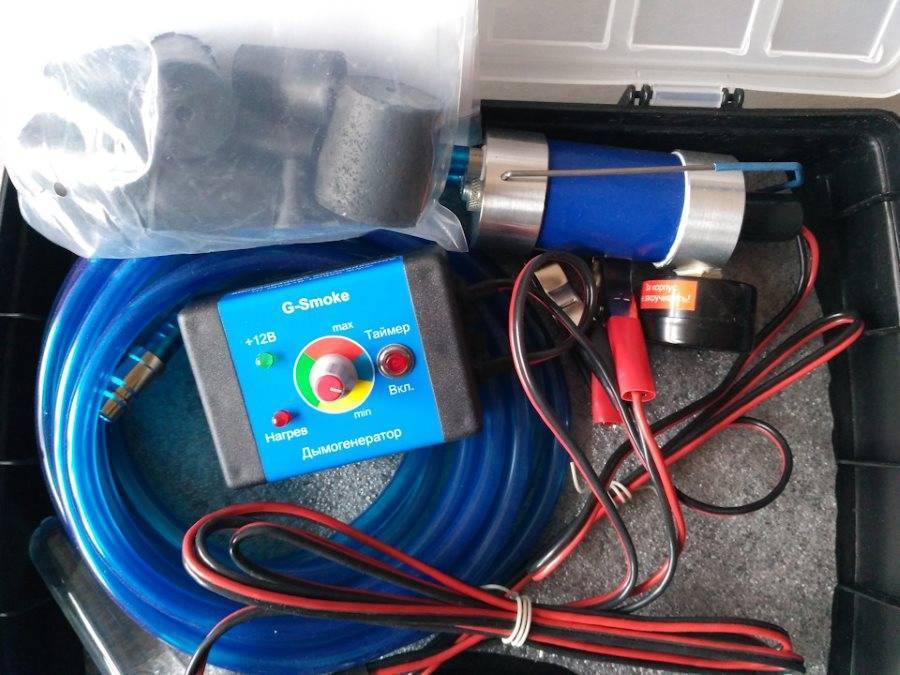

1. Дымогенератор. Далеко не у всех автомобилистов есть такое приспособление, в связи с чем обычно его используют в автомастерских. Вы можете купить готовое решение или изготовить его самостоятельно (инструкций и видео в Интернете хватает). Суть в том, что необходимо обеспечить подачу дыма через любой шланг во впускной коллектор. В проблемных местах дым будет просачиваться.

Подсос воздуха во впускном коллекторе

Если в двигатель проникает воздух, который не «видят» расходомер воздуха или датчик абсолютного давления, будет формироваться слишком бедная смесь топлива и воздуха. Эта проблема вызвана подсосом воздуха во впускном тракте.

• перегрев мотора (сказывается на состоянии прокладок);
• внешнее вмешательство;
• повреждение прокладок в результате неправильного использования карбклинера.

Очень часто трудности могут возникнуть в том случае, если повреждено уплотнение между впускным коллектором и головкой блока цилиндров, поскольку обнаружить такой подсос визуально непросто.

Поиск подсоса в коллекторе

На бензиновых моторах лишний воздух может оказаться в коллекторе из-за разгерметизации воздуховодов, износа уплотнительных резинок топливных форсунок или повреждений шлангов, ведущих к вакуумному усилителю тормозов.

Для того чтобы найти подсос воздуха используют разные способы:

1. Перекрытие подачи воздуха. Необходимо отсоединить патрубок от корпуса фильтра и завести мотор. После этого прикройте рукой патрубок – если подсоса нет, двигатель заглохнет. Если двигатель продолжает работать, и вы слышите шипение, подсос точно есть.
2. Пережим шлангов. Необходимо запустить мотор и через определенное время постараться услышать шипение. Если обнаружить место повреждения герметичности не удалось, надо по очереди пережимать шланги, которые соединены с ресивером. Если вы пережали и отпустили шланг, и это повлияло на работу силового агрегата, ищите проблему в данной зоне.
3. Сжатый воздух. Систему впуска неработающего двигателя необходимо обработать мыльным раствором, после чего перекрыть подачу воздуха от фильтра и закачать воздух через одну из трубок.
4. Опрыскивание горючей смесью. Для поиска места подсоса воздуха в двигатель применяются такие средства как бензин, WD-40 или очиститель карбюратора. С помощью выбранного средства необходимо опрыскивать все стыки. Когда жидкость окажется в месте подсоса, вы заметите изменения в работе двигателя (обороты должны вырасти или упасть). Для опрыскивания лучше использовать медицинский шприц.

Применяя этот метод, проверьте такие места: патрубок между клапанной крышкой и регулятором холостого хода, патрубок между датчиком массового расхода воздуха и РХХ, соединение впускного коллектора и дроссельной заслонки, соединение коллектора и головки блока цилиндров, уплотнения форсунок, все шланги в зонах крепления хомутов.

1. Дымогенератор. Далеко не у всех автомобилистов есть такое приспособление, в связи с чем обычно его используют в автомастерских. Вы можете купить готовое решение или изготовить его самостоятельно (инструкций и видео в Интернете хватает). Суть в том, что необходимо обеспечить подачу дыма через любой шланг во впускной коллектор. В проблемных местах дым будет просачиваться.

Рассмотрим один из самых простых способов, как проверить подсос воздуха во впускном коллекторе инжекторного автомобиля без каких-либо материальных затрат.

Данный способ не панацея, но является самым простым и эффективным в поиске мест подсоса воздуха во впускном коллекторе.

Как известно, во время работы двигателя, в коллекторе создаётся большое разрежение. На холостом ходу давление в коллекторе падает до 30 кПа, а атмосферное обычно составляет около 100 кПа.

Такая разность давлений заставляет воздух с наружи коллектора всеми доступными путями пробраться внутрь коллектора. Если у него это получится, то о нормальной работе двигателя не стоит даже и думать — всевозможные рывки и провалы, а также перерасход топлива обеспечены!

Вот и наша с Вами задача найти все эти «доступные пути» проникновения неучтённого воздуха во впускной коллектор.

Основными симптомами подсоса воздуха являются:

• возросшие обороты холостого хода
• плавающие обороты на холостом ходу
• неадекватное реагирование двигателя на нажатие/отпускание педали газа
• возросший расход топлива

Самым простым и действенным методом проверки подсоса воздуха во впускной коллектор является заполнение коллектора дымом под небольшим давлением. А если в коллекторе есть негерметичности, то их можно будет заметить по выходящему из них дыму.

Для этих целей используют дымогенераторы. Но не на всех СТО есть такое оборудование, а покупать себе для использования его раз в два-три года, как-то накладно. Как же быть?

Можно поступить как я — собрать бесплатный дымогенератор «на коленке» из пластиковых бутылок.

Причины образования воздушной пробки

Выкачать воздух – это само собой. Однако никакой врач не исцелит больного, если не устранит причину заболевания. Так и здесь. Сначала нужно найти и устранить причину возникновения пробки, а уже потом заняться прокачкой.

ТНВД

Наиболее распространённые причины попадания воздуха в систему.

1. ТС изношена, нарушена герметичность уплотнителей, крышки насоса. Наблюдается коррозия металлических трубок, преимущественно в местах соединений.
2. Закончилась солярка в баке. Именно по этой причине водителям дизельных автомобилей рекомендуют периодически следить за уровнем топлива в баке. После заправки мотор долго заводится, так как система вместо горючего всосала воздух. «Дизелистам» знакома ситуация, когда при запуске приходится в течении 5-10 минут качать ногой педаль газа.
3. Воздух попал через фильтр, если последний недавно менялся. Как правило, его неграмотно устанавливают, и тогда происходит всасывание воздуха или просто деталь оказывается не надлежащего качества (Китай).
4. При проблемах с ТНВД. Опять же, повреждаются со временем уплотнители насоса или он сам повреждается, и тогда помогает только замена.

Для точного определения места подсоса, рекомендуется внимательно осмотреть днище машины и под капотом. Любой подтёк или мокрые пятна должны быть тщательно осмотрены. Они – явное свидетельство повреждения магистрали, по которой поступает солярка.

Однако не всегда подтёки могут замечаться или их просто может не быть. Поэтому придуманы несколько действенных способов, легко выявляющих место подсоса. Вот один из них.

Как прокачать топливную систему

1. Подающие шланги и «обратку» нужно снять. На их место установить трубки, свободные концы которых поместить в какую-нибудь ёмкость. Последняя должна быть расположена выше насоса высокого давления.
2. Открутить болт штуцера, откуда идёт слив излишек солярки. С помощью шприца или небольшого вакуумного насоса откачать воздух через это отверстие. Болт заново затянуть, мотор запустить для полного удаления воздушной пробки.
3. Можно поступить и по-другому. С ТНВД скинуть подающий солярку шланг, затем расположить его ниже уровня ёмкости. Начнёт выходить воздух вместе с соляркой, и как только топливо польётся ровной струёй, шланг нужно вернуть на место, затянуть, как и было.

Автомобиль после этого нужно оставить на 3-4 часа. Если по истечении этого времени двигатель без проблем заведётся, и будет стабильно работать, проблема устранена. Значит — повреждена топливная магистраль. Надо её проверить, заменить шланги.

Нужно опустить ёмкость с топливом ниже насоса высокого давления. Автомобиль снова не трогать несколько часов. Затем пустить мотор. Если он функционирует без сбоев, то через насос подсоса воздуха не происходит. Напротив, если проблема повторяется, однозначно неисправен ТНВД или проблема кроется в «обратке».

Третий сценарий проверки подразумевает пережатие переходника, соединяющего насос с «обраткой». Машина вновь оставляется на время не заведённой. Если после запуска никаких сложностей не возникает, то воздух подсасывается из-за разгерметизации «обратки». Если проблемы продолжаются, значит, неисправен ТНВД.

Почему возникает необходимость прокачать топливную систему дизельного ДВС и как это сделать

Как уже было сказано выше, топливо в дизеле подается под высоким давлением. Указанное давление создает ТНВД (топливный насос высокого давления). В том случае, если происходит подсос воздуха, давление в насосе не достигает нужных значений для реализации эффективного впрыска топлива в цилиндры дизельного двигателя.

Естественно, в подобной ситуации дизельный мотор плохо заводится, работа в режиме холостого хода и под нагрузкой может быть нестабильной (дизель троит), обороты начинают плавать, силовой агрегат может глохнуть прямо в движении и т.д. Отметим, что не только завоздушивание проявляется в виде указанных симптомов, однако также вполне может являться одной из причин.

Полезное видео

Дополнительную интересную информацию по данному вопросу вы сможете найти в видео ниже:

В топливной системе дизельного двигателя завоздушивание происходит, как правило, из-за негерметичного стыка трубок топливной системы низкого давления (от бака до фильтра и от фильтра до ТНВД).

Причина подсоса на дизельном авто

Подсос воздуха в негерметичной топливной системе происходит потому, что атмосферное давление выше чем то, которое создается при работе насоса сосущего солярку из бака. Такую разгерметизацию обнаружить по течи практически невозможно.

На современных дизельных двигателях проблема подсоса воздуха в топливную систему встречается гораздо чаще, нежели на дизелях старого образца. Все через изменения конструкции подведения топливных шлангов, поскольку раньше они были латунные, а сейчас делают пластмассовые быстросъемы, которые имеют свой строк эксплуатации.

Пластмасса, в результате вибраций, имеет свойство стираться, а резиновые уплотнительные кольца -изнашиваться. Особенно ярко такая проблема проявляется в зимнее время на автомобилях с пробегом более 150 тыс. км.

Основные поводы для подсоса, зачастую, таковы:

• старые шланги и ослабшие хомуты;
• поврежденные топливные трубки;
• потеря уплотнения на подключении топливного фильтра;
• нарушена герметичность в обратной магистрали;
• нарушено уплотнение приводного вала, оси рычага управления подачей топлива или в крышке ТНВД.

В большинстве случаев происходит банальное старение резиновых уплотнений, причем топливная система может завоздушиваться при повреждении любой из ветвей, как прямой, так и обратной.

Признаки подсоса воздуха

Самая часта и распространенная – машина по утрам или после долгого простоя, перестает быстро заводится, приходится долго крутить стартером (при этом идет небольшой дымок из выхлопной — это будет свидетельствовать о поступления топлива в цилиндры). Признаком большого подсоса является не только тяжелый запуск, но и при езде начинает глохнуть, и троить.

Такое поведения автомобиля связано с тем, что ТНВД не успевает пропускать через себя пену только на высоких оборотах, а на холостых не справляется с большим количеством воздуха в топливной камере. Определить же, что проблема в работе дизельного двигателя связана именно с подсосом воздуха, поможет замена штатных трубок на прозрачные.

Как найти подсос в топливной системе дизеля

Тянуть воздух может в соединении, в поврежденной трубке или даже в баке. А найти можно методом исключения, либо подать давление в систему для разряжения.

Самый лучший и надежный способ — найти неплотность методом исключения: к каждому участку топливной системы подключать поступления солярки не из бака, а из канистры. И поочередно проверять — сразу подключить к ТНВД, затем подключится уже перед отстойником и т.д.

Более быстрым и простым вариантом определить место подсоса будет подача давление в бак. Тогда в том месте, где подсасывает воздух, появится либо шипение, либо соединение начнет мокнуть.

Типичные места подсоса воздуха

Воздух обычно попадает через неисправные уплотнения или отказавшие запорные клапаны, поскольку механические разрушения стенок трубопроводов маловероятны.

Топливная система

Топливная система находится под давлением, создаваемым погружным бензонасосом. Появление воздуха на его входе скорее можно характеризовать как отсутствие некоторого количества топлива, чем подсос кислорода. Далее в топливопроводы воздух также попасть не сможет из-за перепада давления. Остаётся один путь – через вентиляцию бака, которая относится к топливной системе.

Вентиляция происходит принудительно через адсорбер и его клапан. Именно отказ клапана станет причиной появления лишнего воздуха. Блок управления уверен, что клапан закрыт, а значит не учитывает этот дополнительный кислород, отсюда и перебои в работе.

Впускной коллектор

Основной путь неучтённого потока может происходить чрез впускной коллектор, поскольку он расположен уже после дроссельной заслонки и датчиков расхода.

Здесь имеются многочисленные уплотнения, каждое из которых может отказать. Лишний кислород вызовет обеднение смеси, которое не сможет стабильно компенсироваться топливной коррекцией. Мотор начнёт «троить», подёргиваться и часто глохнуть, мощность понизится, а расход возрастёт.

Чаще всего теряет герметичность стык между коллектором и головкой блока, уплотнённый прокладкой. Со временем она потеряет упругость, а подтяжка шпилек коллектора ослабнет.

Форсунки

Топливные форсунки (инжекторы) располагаются на общей рампе с одной стороны, а с другой – вставлены на силе упругости резиновых уплотнительных колец в гнёзда впускного коллектора вблизи стыка с головкой.

Слишком большая механическая нагрузка на эти кольца, а также высокая рабочая температура, особенно если рядом расположен ещё и выпускной коллектор или агрегат турбонаддува, способствуют потере герметичности и началу подсоса воздуха через уплотнения форсунок во впускной коллектор.

Вакуумный усилитель тормозов (ВУТ)

Вакуумный усилитель получает разрежение из того же впускного коллектора через штуцер, шланг и обратный клапан.

Возможностей для появления неплотностей здесь достаточно, прохудиться может всё перечисленное плюс мембрана усилителя или его корпус. Что приведёт к проявлению тех же общих симптомов подсоса во впускной коллектор.

Дроссельная заслонка

Пропускать воздух в нужном количестве – основная работа дроссельного патрубка с заслонкой, регулирующей поток по команде водителя. Эта система сбалансирована через датчик положения дросселя и регулятор холостого хода, перекрывающий дополнительный байпасный канал в обход дросселя.

Если заслонка по каким-то причинам плотно не закрывается или открывается на ненормированную величину, то блок управления двигателем этого не замечает, поскольку данные он берёт исключительно об угле поворота оси заслонки, считая общую геометрию узла штатной.

Причин неполного закрытия достаточно, основной из них может стать загрязнение канала. Отсюда и дополнительный воздух со всеми вытекающими, а точнее, втекающими последствиями.

Выпускной коллектор

Трещины или прогар прокладок на выпуске ведут к выходу выхлопных газов наружу с характерным звуком. Но имеется также и парадоксальный с виду факт обратного забора воздуха.

По теме: Почему возникает ошибка P0172

Дело в том, что процесс выхлопа носит пульсирующий характер, поэтому во время провалов давления снаружи забирается воздух, содержащий кислород.

На входе в катализатор имеется датчик, задача которого состоит как раз в определении наличия этого газа в выхлопе с последующей выдачей сигнала контроллеру двигателя.

Опознав это, как чрезмерно бедную смесь, компьютер начинает её обогащать, что ведёт к увеличению расхода, перегревам и прочим неприятностям. Виною тому оказывается неожиданный с виду подсос в выпускной коллектор.

Вентиляция картерных газов

В штатном режиме её влияние учтено и подобные заборы посторонних газов не мешают работе двигателя. Имеется лишь одна характерная неисправность – отказ клапана, который иногда ставится в систему вентиляции. Вот в этом случае и начинается забор неучтённого воздуха.

ГБО

Газобаллонное оборудование не всегда является штатным оснащением, поэтому его монтаж и регулировки могут быть выполнены небрежно, что приводит к переобеднению смеси лишним кислородом. По обеим причинам, некачественной настройке или нарушениям герметичности.

При использовании подобных систем необходимо производить регулярные проверки, именно их дефекты ведут к изменению температурного режима и механическим поломкам в моторе.

Может ли подсос быть в других местах?

Не стоит исключать, что воздух может проникать и через другие места в двигатель

Так, после диагностики топливных шлангов стоит обратить внимание на впускной коллектор

Таким образом, в мотор вместе с горючим проникает неучтенный датчиками (массового расхода воздуха или абсолютного давления) кислород, который и является причиной нестабильной работы ДВС. Среди причин специалисты выделяют:

• Перегрев, вследствие чего нарушается плотность прилегания прокладок.
• Механическое воздействие (например, при неаккуратном ремонте).
• Воздействие средств для чистки карбюратора. Это очень едкое средство, которое не только очищает грязь во впускном коллекторе, но и разъедает все резиновые элементы, в том числе и герметик.

Сложнее всего найти подсос между впускным коллектором и головкой блока цилиндров двигателя. Также кислород может проникать из-за слабого уплотнения форсунок или повреждения воздуховодов. Рассмотрим, какими методами можно обнаружить проблему, если она возникла не в топливной магистрали:

• Когда кислород проникает в тракт после расходомера, следует открутить воздушный патрубок с датчиком от корпуса фильтра и запустить мотор. При этом рукой закрывают деталь с датчиком. При отсутствии подсоса мотор должен заглохнуть. Если же двигатель продолжает работать, значит, имеется воздух в топливной системе дизеля («Рено Кенгу» не исключение). При этом «больной» участок будет издавать характерное шипение. Место подсоса воздуха в топливную систему дизельного двигателя нужно искать на слух.
• Диагностировать проблему можно путем опрыскивания вероятных мест смесями типа ВД-40. Необходимо брызгать на резиновый патрубок от расходомера до клапанной крышки. Также опрыскивают место, где соединяется головка блока со впускным коллектором. Еще один участок – прокладки форсунок.
