Подключение сигнализации к центральному замку своими руками

Причины поломок активаторов

Центральный замок (ВАЗ-2110) имеет в своей конструкции такие компоненты:

1. Полупроводниковый блок управления электроприводами.
2. В качестве исполнительных механизмов выступают моторедукторы (всего их 4 – на каждый замок по одному, но если имеется привод на отпирание багажника, то пять). Это небольшие электродвигатели, на роторах которых находятся редукторы.
3. позволяющий определять состояние замка (установлен в моторедукторе, смонтированном в водительской двери).
4. Провода, соединения, предохранитель.

Центральный замок ВАЗ-2110 может работать в нескольких режимах:

1. Привод всех замков происходит при отпирании/запирании водительской двери.
2. При постановке автосигнализации на охрану и снятии с нее. При условии, что произведено подключение блоков управления сигнализации и центрального замка.
3. При наличии функции дистанционного управления ЦЗ с брелока. Такие системы управления имеют довольно низкую стоимость и могут использоваться на автомобилях без сигнализации.

Именно с их помощью осуществляется управление центральным замком ВАЗ-2110. Смонтированы они в дверях, имеют пластиковый корпус. Случаи оплавления редки, но случаются. Особенно если на устройство воздействует большая нагрузка либо часто срабатывает мотор. В случае физического дефекта (оплавления, разрушения) появляются такие симптомы:

1. На той двери, в которой находится дефектный активатор, перестает срабатывать функция отпирания/запирания.
2. Выходит из строя предохранитель вследствие чрезмерных нагрузок на питающую цепь.

Следующий важный элемент всей системы – это электропроводка. От того, в каком она состоянии, зависит работа центрального замка. Если имеются потертости проводов, порезы, то это неизбежно приведет либо к самопроизвольному срабатыванию активаторов, либо к их неработоспособности. Чаще всего проводка разрушается в местах сгибов – между дверцей и кузовом.

Для выполнения работ потребуется ряд инструментов

Если принято решение устанавливать сигнализацию самому, то потребуется ряд инструментов. Сама установка сигнализации на автомобиль не требует особых приспособлений или инструментов, все необходимое обычно есть дома у каждого мужчины.

Для монтажа сигнализации потребуются:

• Крестовая отвертка. Она потребуется для того, чтобы снять панели внутри автомобиля.
• Ключ на 10 с воротком. Служит для тех же задач что и отвертка.
• Специальный прибор для качественной зачистки проводов. Если нет такого прибора, можно использовать обычный нож или плоскогубцы.
• Изолента высокого качества, черного цвета.
• Двухсторонний скотч.
• Специальный прибор для измерения напряжения сети, чаще всего мультиметр.
• Поролон. Используется для того, чтобы обернуть им блок сигнализации.
• Сама сигнализация.

Это интересно: Как спасти мотор от перегрева, несколько советов

Планирование установки

Разработайте план установки. Планирование заранее может сократить время установки. В частности, соберите документы и руководства, описывающие цвета проводки вашего автомобиля, расположение и полярность.

Проверьте каждую из ваших дверей

Вы хотите удостовериться, что они вызывают индикатор «дверь приоткрыта» на приборной панели. Если дверь не сработает, то сигнал тревоги не сработает, когда эта дверь будет взломана.

Большинство сигналов тревоги поставляются с дополнительными контактными выключателями, которые запускают сигнал тревоги, когда дверь открывается. Это может быть хорошей альтернативой, если ваши двери не вызывают приоткрытый свет при открытии.

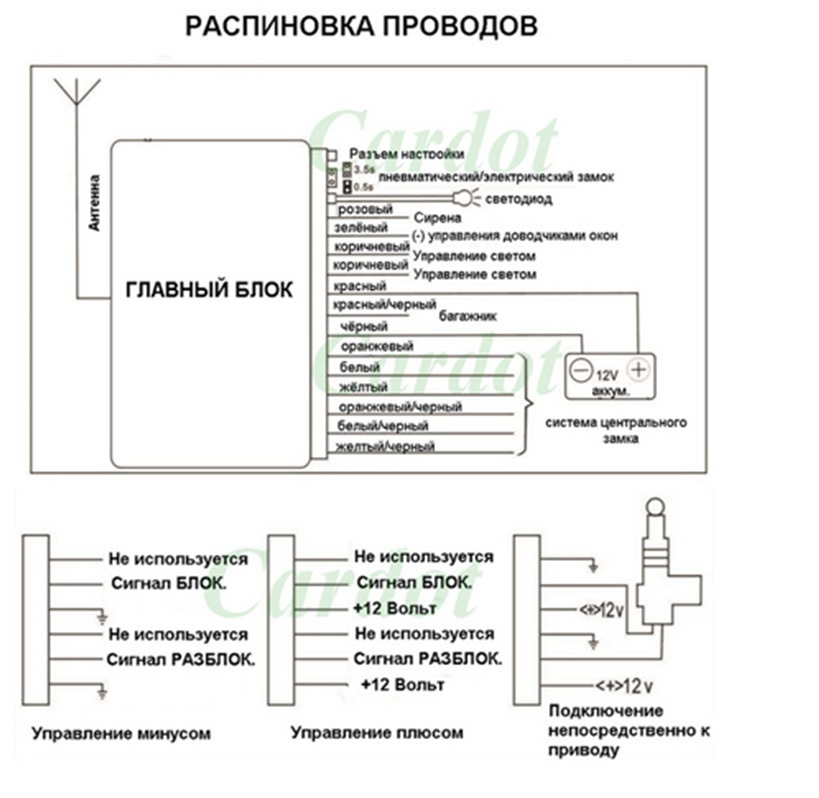

Схемы подключения сигнализации

Запишите, какие панели нужно будет удалить и какие инструменты вам понадобятся для их удаления. Изучите схему разводки вашего автомобиля и нарисуйте план, где вы будете подключать автосигнализацию.

Подключение автосигнализации своими руками

Если владельцу машины будет легче пользоваться схемами их интернета — это тоже хорошее решение. Кроме того, блок расположен под панелью приборов, в труднодоступном месте.

Мультиметром нужно искать нулевое сопротивление. Для обычных датчиков это не принципиально.

Чёрный кабель сирены коммутируется на корпус или на отрицательный полюс аккумулятора; красный проводок подсоедините к положительной клемме.

Таким образом можно сделать своими руками охранную сигнализацию для дачи или дома. Трудно отдать приоритет, какому либо из выходов сигнализации. Монтаж соединений электропроводки сигнализации необходимо производить при отсоединенном аккумуляторе автомобиля. Совмещенные извещатели имеют в своем составе два самостоятельных датчика с независимыми выходами.

Рекомендуем: Как правильно подключить двухклавишный выключатель

Достоинства установки сигнализации на авто

Кроме того, блок расположен под панелью приборов, в труднодоступном месте. Когда вы решите, где конкретно в машине будет располагаться сигнализация, убедитесь в том, что вам хватит имеющихся в наличии проводов. Рупор сирены направьте вниз, чтобы избежать постоянного накопления воды.

В конце установки, блок соединяется с источником питания. Центральный замок. Прежде всего, эти устройства должны реагировать на все действия по отношению к автомобилю, являющиеся незаконными. Вначале нужно снять сигнализацию с охраны.

Это невозможно в принципе. Возможные схемы блокирования двигателя приведены в инструкции по установке универсального комплекта беспроводной блокировки StarLine. Этот провод имеет так же предохранитель. Там же можно найти и другие точки подключения.

Для монтажа понадобится сигнализация, соленоид на водительской двери, паяльник и материалы для пайки, защитные диоды, изолента. Найденный управляющий шнур придётся разрезать. Центральный замок. Подключение центрального замка.

Настраиваем на стабильную работу

После установки и подключения необходимых компонентов противоугонной системы необходимо произвести её настройку. Эта работа заключается в регулировке датчика удара. На датчике располагаются специальные регулировочные винты, которыми настраивается чувствительность сигнализации к ударам и другим воздействиям относительно корпуса автомобиля. Чтобы правильно отрегулировать сигнализацию, произведём следующие действия:

1. Отключаем аккумулятор.

2. Выключаем режим охраны и входим в режим программирования.

3. Следуя инструкции, вносим необходимые изменения, которые устройство сохраняет в своей памяти.

4. Шкала чувствительности имеет несколько уровней, обычно их бывает десять.

5. Регулировку производим при помощи кнопок или винтов, смотря какого типа сигнализация установлена.

6. Если на шкале видим ноль, это означает деактивацию датчика.

7. Если цифра равна десяти, значит, чувствительность максимальная.

8. По заводским настройкам шкала чувствительности имеет примерно 4-й или 5-й уровень.

9. Регулируем датчик, постепенно уменьшая или увеличивая степень восприятия.

10. Пробуем несколько раз слегка ударить ладонью по кузову.

11. Определяем степень силы воздействия, при которой срабатывает датчик.

12. Если необходимо, проводим повторную проверку для более точной корректировки.

Видео: автосигнализация своими руками

https://youtube.com/watch?v=N2qpDNnMTqM

На этом мы завершаем обзор установки, подключения и регулировки автомобильной сигнализации и приступаем к практическим действиям.

Даже если автомобиль постоянно отдыхает в гараже или на охраняемой парковке, это не панацея от угона или взлома. К сожалению, угонщики очень изобретательны. Угнать авто могут и со стоянки, и даже с хозяином внутри салона. Случается, что машину угоняют среди дня на оживлённой трассе, выкидывая из неё водителя. В том числе воруют и грабят автомашины, которые оснащены новейшей сигнализацией. И всё же, чем сложнее система охранной защиты, тем менее вероятно, что ваш железный конь станет добычей хищников. Поэтому не стоит пренебрегать современными устройствами сигнализации, чтобы сохранить свой автомобиль целым и невредимым. Тем более установить охранную защиту можно не только с помощью автосервиса, но и собственными руками. Творческого настроя, успешной работы и удачного вождения!

Основные принципы подключения сигнализации к центральному замку

Подсоединить электронной защиты от угона к ЦЗ допускается вариантами. На схемах автосигнализаций, обозначены контакты, используемых реле в автомобиле.

Приемы подключения автосигнализаций к центральным замкам:

• Положительными импульсами.
• Отрицательными импульсами.
• Переменной полярностью.

Ниже представим соединение сигнализации с ЦЗ.

Положительными импульсами

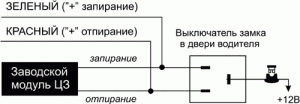

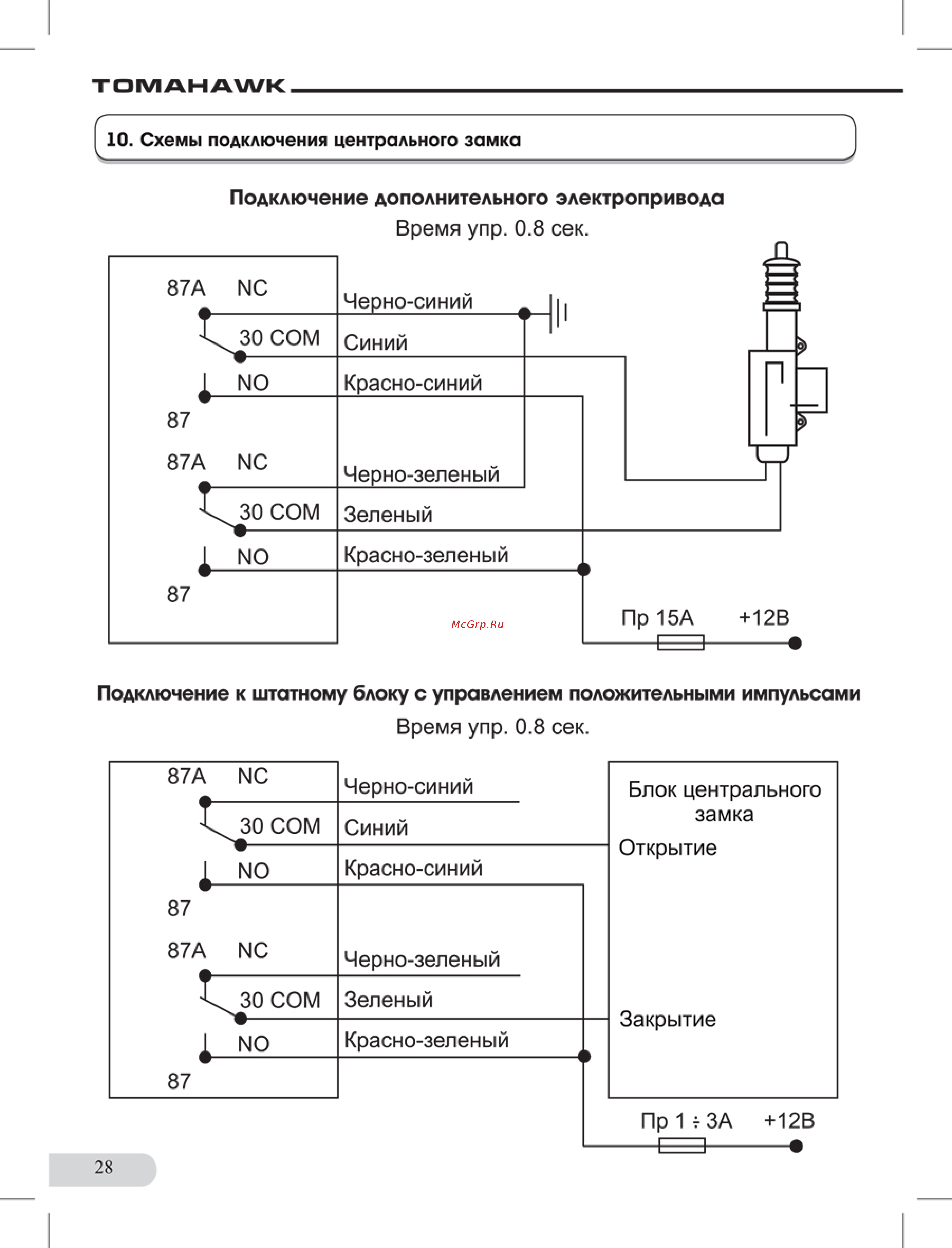

Подключение автосигнализации к центральному замку машины, положительными импульсами, совершается двумя схемами:

• (А) употребляется, когда ЦЗ управляется электронным модулем.
• (В) – при управлении внутренними приводами.

Употребление схемы (А), при подсоединии электронной защиты автомобиля характерно для марок: Дженерал Моторс; Фольксваген Пассат; Рено; Крейслер; части моделей БМВ, Форд.

Суть соединения ЦЗ с автосигнализацией заключается подачей импульса – 1 с к проводам управления. Управляющий модуль срабатывает. Подключив контакт мультиметра или «контрольки» к положительной клемме АКБ автомобиля, свободным щупом прокалываются поочередно провода пучка двери. Электрозамки срабатывают при проколе искомого провода.

Процедура выполняется квалифицированными специалистами. Подсоединение сигнализации по этой схеме имитируется закрытие, открытие замков кнопками.

Подключая электронную защиту от угона – схема (В), добиваются управления приводом ЦЗ положительными потенциалами. Контактная группа привода подсоединяется к контактам реле сигнализации машины. Продолжительность импульса выставляется 4 с. – время реагирования приводов. Питание поступает через предохранитель.

Отрицательными импульсами

Минусовое управление ЦЗ широко распространено во многих марках автомобилей, подключение автосигнализации характерно для легкового транспорта: Опель; Тойота; Хонда; Фиат; Вольво; Ситроен; части моделей БМВ; ВАЗ 2111.

Центральный замок управляется подачей от электронной защиты автомобиля короткого отрицательного импульса – 1 с к проводам управления. Подсоединение автосигнализации совершается по предыдущей схеме (А). Разница в том, что к контактам реле сигнализации подсоединяются провода, подающие к ЦЗ отрицательный импульс длиной 1 и 4 с.

Наглядный пример подключения автосигнализации к центральному замку отрицательным импульсом – ВАЗ 2111.

Переменной полярностью

Третий вид управления ЦЗ электронной защиты машины от угона – попеременная подача положительных и отрицательных импульсов к приводам. Чаще наблюдается у машин, выпущенных в США в период 1990 – 2000 гг. Было предложено 3 схемы:

• Силовыми кнопками;
• Управляющим модулем центрального замка;
• Электроприводами.

Первая схема чаше встречается у машин, выпущенных в США в период 1990 – 2000 гг., основана на использовании кнопок дверей. К контактам реле электронной защиты подключаются кнопки дверей. Включение, выключение защиты копирует блокирование, разблокирование кнопками. К проводам кнопок, работающих на открытие, закрытие, сигнализацией подаются соответствующие импульсы – положительные или отрицательные. Питание идет через предохранитель рассчитанный на величину тока от 10 до 15 А.

По второй схеме подключение сигнализации реализуется через модуль управления ЦЗ. Провода электронной защиты на автомобиле прикрепляются к разрыву силовых проводников приводов. Мастер, который монтирует должен успешно разбираться в схемах сигнализации и ЦЗ.

Третья схема реверсивного подсоединения основана на подаче сигналов с брелока автосигнализации на центральный замок автомобиля. Импульсы подаются через реле сигнализации машины, меняющее полярность с периодом в 1 с.

При подключении электронной защиты автомобиля от угона к центральному замку, возникают сложности. Для исключения негатива в процессе соединения узлов, следует запастись схемами, инструментом, приспособлениями при подсоединении сигнализации к ЦЗ. Целесообразно почитать на форумах о возможных сложностях при выполнении операций соединения в систему.

Предназначение и устройство центрального замка

Центральный замок в автомобиле это общее название системы блокировки замков на дверях автомобиля и крышки топливного бака. Функция не относится к обязательной, поэтому водитель сам решает надо ли ему его устанавливать. Центральный замок двери автомобиля работает как при включенном, так и выключенном зажигании.

ПОСМОТРЕТЬ ВИДЕО

Центральный замок с дистанционным управлением состоит из:

• входящих регуляторов – находятся в конструкции замка и в дверных концевых выключателях. Их главное назначение заключается в том, чтобы фиксировать настоящее положение дверей, а также передавать сигнал на блок управления. Еще два датчика расположены в кулачковом механизме, который монтируется на передние двери. Благодаря этому происходит их блокировка/разблокировка. Сигналы поступают на узел регулирования;
• блок управления центральным замком – распределяет полученные импульсы на аналогичный центральный узел. Впоследствии сигнал поступает на узлы регулирования дверьми, замок багажника и топливного бака. Блок центрального замка соединен со всеми датчиками и проводами, поэтому является главным элементом системы безопасности;
• исполнительные устройства – по своей сути это двигатель постоянного тока, который связан с редуктором.

Как подключить

Установка сигнализации ВАЗ-2114 начинается с отключения аккумуляторной батареи и определения мест расположения элементов. Блок управления помещают под панель приборов или за вещевым ящиком, сирену — в моторный отсек. Руководствуясь инструкцией и схемой, производят подключение всех элементов.

Блок управления подключают через разъемы с элементами системы, узлами и деталями автомобиля. Установку и монтаж начинают с дальней точки установки элемента охранной системы, используя 9 разъемов (Х) для подключения.

В моторном отсеке, под капотом и в багажнике устанавливают датчики (концевики), которые реагируют на открытие. Производят демонтаж обивок дверей для установки активаторов. Сервисную кнопку Valet устанавливают в скрытое от посторонних глаз, но легкодоступное для владельца автомобиля место.

На лобовое стекло, в верхнем углу, устанавливают приемо-передающую антенну. Датчик удара рекомендуют устанавливать внутри салона, закрепив на металлической поверхности. Аварийную сирену устанавливают в моторном отсеке колоколом вниз.

Когда все элементы будут расположены по своим местам, можно приступать к их соединению в единую систему.

Схема

Характеристики автомобильной сигнализации Старлайн А 91 и схема подключения основных элементов приведены в инструкции производителя. При подключении 6-контактного разъема Х 2, возможно, понадобится дополнительный активатор открывания дверей.

При подключении датчиков открывания дверей используют сине/красный провод разъема Х 3. Все точки подключения сигнализации, т.е. разъемы (Х), имеют следующий вид:

1. Х 9 — подключают двухуровневый датчик удара, устанавливаемый на металлическую поверхность.
2. Х 8 и Х 7 — разъемы не задействованы.
3. Х 6 — сервисная кнопка Valet, устанавливается в скрытое и легкодоступное место.
4. Х 5 — светодиодный индикатор, устанавливается на панель приборов.
5. Х 4 — модуль приема передающего датчика, установку рекомендуют производить в одном из верхних углов ветрового стекла.
6. Х 3 — разъем с многими проводами.

Они соединены с системами проводами таких цветов:

1. Красный — с «плюсом» замка зажигания.
2. Зеленый/желтый и зеленый/черный — подфарники и боковые повороты.
3. Черный — масса автомобиля.
4. Желтый — замок зажигания (подключение к син./черн.).
5. Серый — «плюс» аварийной сирены.
6. Синий/красный — «плюс» входа дверей.
7. Черный/красный — дополнительное реле блокировки.
8. Оранжевый/серый — датчик отрывания капота.
9. Оранжевый/белый — датчик открывания багажника.
10. Оранжевый/фиолетовый — к тормозам (по схеме в инструкции).
11. Х 2 — подключают активаторы открытия дверей;
12. Х 1 — замок зажигания (замкнут с красным проводом).

Подключение центрального замка

В базовых комплектациях блок управления (БУ) центрального замка (ЦЗ) выполняет функцию блокировки замка дверей. Схема подключения электроцепей одинакова для всех центральных замков, различие только может быть в БУ, активаторах и количестве выводов для подключения дополнительного устройства.

К основным элементам центрального замка относятся БУ, датчики-выключатели (концевики) дверей и микропереключатели, которые фиксируют положение ключа. Все эти элементы подключаются к сигнализации и освещению салона автомобиля.

Чтобы произвести подключение к центральному замку, необходимо блок управления (БУ) центрального замка присоединить к автомобильной сигнализации, используя для этого реле открывания и закрывания дверей, к замку зажигания автомобиля и к датчикам открывания дверей. При установке центрального замка понадобятся дополнительные детали, такие как:

• диод 1А — 3 шт.;
• диод 3А -1 шт.;
• диод 5А — 2 шт.

Врезка в провода

Для того чтобы произвести врезку в провода, вначале необходимо их освободить из-под обивки порога. Для этого выкручивают винты крепления и снимают обивку. Под ней проложено 2 жгута проводов, идущих к панели приборов. В одном из жгутов находится провод стояночного тормоза. 2 провода присоединяют к подфарникам и боковым указателям.

При врезке в провод стояночного тормоза устанавливают 1 диод, а в провод, питающий подфарники и боковые указатели поворотов, — 2 диода. Выводы проводов врезки подсоединяют к разъему Х 3 блока управления сигнализацией.

Автозапуск

Одной из функций автомобильной системы сигнализации Starlin является автозапуск двигателя. Для того чтобы произвести монтаж с автозапуском своими руками, необходимо использовать провода замка зажигания. Сиреневый провод соединяют с аккумулятором. Голубой (замка зажигания) соединяют с БУ сигнализации через разъем Х 1.

Для подключения датчика тахометра его соединяют с проводом серо/черного цвета, выходящим из разъема Х 3. Подключают «массу» от основного блока, используя черный провод разъема Х 3.

Блок управления

Этот компонент определяет, как будет работать центральный замок с дистанционным управлением. Для большинства автомобилей его схема изготавливается с применением цифровых элементов. Они предназначены для обработки поступающих сигналов по предварительно установленному алгоритму. Рассматриваемый подход позволяет производителям достичь максимально качественного соединения между центральным замком, сигнализацией и дистанционным управлением.

В большинстве случаев упомянутые выше системы устанавливаются владельцем авто. Производители монтируют охранные комплексы и системы дистанционного управления в современные модели автомобилей. Для эффективного управления в схеме предусмотрено наличие дополнительного электронного блока. С его помощью водитель имеет возможность управлять центральным замком посредством специального дистанционного брелока. Дальность передачи сигнала зависит от выбранной модели устройства.

Установка на авто своими руками

Процесс установки сигнализации на автомобиль по силам практически каждому автолюбителю, но требует ответственного подхода к этой задаче. Остановимся на некоторых моментах, которые следует учитывать перед началом монтажа сигнализации, чтобы избежать серьёзных ошибок:

Процесс установки по силам практически каждому автолюбителю, но требует ответственного подхода к этой задаче. Остановимся на некоторых моментах, которые следует учитывать перед началом монтажа сигнализации, чтобы избежать серьёзных ошибок:
Из всего многообразия брендов сигнализации существует столько же разнообразных схем, на которые нужно ориентироваться при монтаже охранного устройства

Схема является главным руководством к действию.
Если автосигнализация сделана собственными руками, при её подключении важно понимать, куда и какие провода надо подсоединять.
При монтировке устройств с GSM-модулем необходимо тщательно изучить, какие функции выполняют те или иные датчики, и правильно выполнить программирование системы.
Заранее подготовить все необходимые инструменты и материалы, которые понадобятся для электромонтажных работ.

Инструменты и материалы для монтировочных работ

До начала монтировочных работ надо подготовить и разложить перед собой все компоненты сигнализации. Для её монтажа нужно иметь под рукой следующие инструменты и материалы:

• крестообразная отвёртка, чтобы откручивать панели;
• ключ торцевой на 10 мм с воротком;
• обычный нож или плоскогубцы, чтобы зачистить провода;
• липкая изоляционная лента чёрного цвета;
• моток двустороннего скотча;
• прибор для замера напряжения или мультиметр;
• кусок поролона средней толщины;
• обрезки дополнительных проводов на случай удлинения электрошнура.

Перед установкой сигнализации подготавливаем и раскладываем все необходимые компоненты

Определяем место установки сигнализации

Начнём с выбора места посадки центрального блока. В качестве удачной площадки для него можно выбрать область позади приборной панели. Перед тем как посадить туда блок, его надо обернуть поролоном, затем примерить, насколько это место будет удобно для его фиксации

Важно, чтобы блок не мешал другим приборам

Для правильной установки центрального блока стоит обратить внимание на несколько простых правил:

1. Располагать блок предпочтительно внутри салона, в незаметном для посторонних глаз месте, чтобы злоумышленникам к нему было трудно подобраться.
2. Возле блока не должно быть трущихся о него предметов и деталей, например, тросики, тяги и др.
3. Монтировать блок не следует рядом с системой отопления и возле источников повышенной влаги — кондиционеров, воздуховодов и пр.
4. Избегать непосредственной близости блока с антеннами, радиостанциями, сотовыми телефонами.

Центральный блок устанавливают внутри салона в удобном и скрытом от посторонних глаз месте

Для датчика удара оптимальным местом будет также салон автомобиля, и устанавливать его лучше по центру. Здесь прибору будет обеспечена одинаковая чувствительность к ударам с разных сторон машины. Крепить датчик надо жёстко, чтобы избежать излишних срабатываний сигнализации по любому ложному поводу, например, при лёгком порыве ветра или от звука близко проезжающих грузовых машин. Место установки датчика должно быть труднодоступным и незаметным. Это может быть площадка позади ручного тормоза.

Место установки датчика удара должно быть труднодоступным и обеспечивать одинаковую чувствительность к ударам с разных сторон автомобиля

Место для расположения сирены определяют в подкапотном пространстве. Звуковой прибор можно поместить там, где крепятся дворники, прямо под ними. Провода сирены совмещаем с проводами дворников и прокладываем рядом. Для этого крепление дворников надо разобрать, а после установки сирены снова собрать и закрепить болтами. Сирену надо устанавливать чашкой вниз, чтобы в ней не скапливалась влага. Местом монтировки сирены может быть моторный отсек. Из салона протягиваем провода в подкапотную область, потом прикрепляем силовой кабель ко входу со знаком плюс и соединяем с проводом, по которому идёт подача напряжения во время поворота ключа зажигания в центральном замке.

Сирену располагают в подкапотном пространстве чашкой вниз, чтобы в ней не скапливалась влага

Как привязать брелок?

После установки составляющих компонентов комплекса производится привязка радиопередатчика или пульта. Это устройство предназначено для управления системой, поэтому привязка позволит настраивать основные функции устройства. Процедура привязки выполняется по-разному в зависимости от особенностей и модели сигнализации. Сначала микропроцессорный модуль надо перевести в аварийный режим, при котором осуществляется техническое обслуживание системы.

Активация этого режима выполняется посредством ввода специальной комбинацией клавишей Валет либо Оверрайд. В зависимости от модели и производителя эта комбинация будет разной. Перед выполнением задачи отключается охранный режим сигналки. Клавиша кликается несколько раз, после чего выполняется активация системы зажигания. О входе в режим настройки сообщат звуковые импульсы сирены или мелодичный сигнал радиоприемника.

Затем потребитель кликает по нескольким клавишам приемопередатчика, номера кнопок отмечаются в сервисном руководстве. О привязке сообщат звуковые импульсы. Пейджер привязан и микропроцессорный модуль его запомнил. Аналогично выполняется процедура настройки остальных пультов.

Михаил Автоинструктор снял ролик с полным описанием процесса перепрограммирования радиопередатчиков охранных комплексов.
