Как установить пневмоподвеску своими руками

Достоинство

Среди наиболее значимых выделяются следующие:

  • Возможность искусственного регулирования просвета дороги. Помимо связи клиренса с загруженностью авто, подвеска позволяет увеличить скорость автомобиля, так как центр тяжести объекта перемещается ниже;
  • Повышается комфорт эксплуатации автомобиля. Установка традиционных амортизаторов заставляет владельцев выбирать между комфортом и жесткостью езды. Пневматическая система является сочетанием лучших качеств;
  • Увеличивается устойчивость к повышенным нагрузкам. За счет регулирования подвески значительно снижается вероятность механических повреждений кузова. Ходовая часть сохраняет первоначальный вид и автомобиль не теряет контроль при езде.

На видео — пневмоподвеска на любой автомобиль:

Устанавливаем пневмоподвеску на ВАЗ 2110

Статистика показывает, что автомобилисты больше недовольны продукцией отечественного автопрома. Именно поэтому на улицах растет количество «девятки», «десятки» и других тюнингованных моделей АвтоВАЗа.

Принцип подбора комплектующих и установки пневмоподвески на разные модели ВАЗ практически идентичен.

Возьмем для примера 2110.

Итак, для самостоятельной установки пневмоподвески вам понадобится следующий материал:

1. Стойка.

Здесь допускается использование заводских стендов типа СААЗ с масляной заливкой. Стоимость покупки — 8 тыс. Руб.

2. Подушки пневмоподвески.

Как вариант, использование подушек Scania четвертого поколения, установленных под кабиной грузовика. Цена вопроса по 3 тысячи рублей. Например, такой.

3. Ресивер на пневмоподвеске.

В роли ресивера подойдет газовый баллон «девяток». Имеет ряд преимуществ: наличие обратного клапана, устойчивость к давлению до 22 атмосфер, емкость до 45 литров.

Все эти преимущества означают, что машина будет двигаться быстрее. Главный недостаток — большая масса.

В качестве альтернативы допускается использование 25-литрового баллона КАМАЗ. Стоимость покупки баллона 2,5 тысячи рублей.

4. Клапаны для сжиженного нефтяного газа.

Для работы требуются две пары электромагнитных клапанов

Внимание к качеству. Устройства должны выдерживать до 25 атмосфер. Цена: 350 рублей за штуку

Цена: 350 рублей за штуку.

5. Фитинги и трубы.

Оптимальный вариант — использование пневматических шлангов из ПВХ, применяемых в тормозных системах грузовых автомобилей. Трубы подбираются диаметром 6 и 8 мм. Первый (6 мм) монтируется от впускных клапанов к ресиверу, а второй (8 мм) — от компрессора к ресиверу. Цена проблемы 35 рублей за квадратный метр.

6. Компрессор.

Отличный вариант — установка компрессора Беркут Р 20 стоимостью 4950 руб. Достоинства: высокая скорость откачки, надежность.

7. Менеджмент.

Для управления клапанами использовалась специальная система, управляемая тремя тумблерами. Первый запускает и останавливает задний контур, второй — передний контур, а третий управляет компрессором.

8. Манометр.

Между ресивером и компрессором установлен манометр, а также влаго- и маслоотделитель. Место установки в салоне определяется самостоятельно. Цена вопроса 80 рублей за штуку.

Перед началом работы стоит учесть следующие моменты:

  • На ботинках перед автомобилем вам нужно будет снять пружинные чашки. В этом случае пружины, установленные сзади, сначала опускаются, пока корпус не коснется 15-дюймового колеса, затем они срезаются.
  • Для изготовления корпуса вам понадобится помощь специализированного токаря. Без этого не получится надежно зафиксировать подушку (она имеет диаметр 4,5 см) на кузове автомобиля. Дополнительно потребуется изготовить несколько уплотнительных шайб;

Алгоритм установки пневмоподвески следующий:

  • Осталось проверить работу механизма. Здесь необходимо залить систему воздухом (до восьми атмосфер), закрыть гараж и прослушать систему на предмет утечек. Если ухо ничего не цепляет, стоит проверить стыки с мыльным раствором.
  • Газовый клапан для газовых систем, необходимый для выпуска воздуха и уменьшения высоты транспортного средства от земли, должен быть установлен на специальном кронштейне для крепления топливного бака. Помните о необходимости запаса трубы, который понадобится при увеличении или уменьшении дорожного просвета автомобиля. Трубка будет гибкой, поэтому ее фиксация производится зажимами;

  • Проведите трубки передних подушек безопасности вдоль рулевых тяг. Затем поместите их в моторный отсек, поставьте перекладину, сделайте патрубки, поставьте вентиль вентиляции и вентиль LPG;

  • Подключаем релейные провода, тумблеры, предохранители, здесь требуется знание электросистемы;
  • Установите кронштейны. Есть два варианта: создать новые отверстия или использовать существующие (второй способ кажется предпочтительным).
  • Снимите резинки и растяните кислородные трубки. Затем прикрепите их к корпусной части с помощью хомутов. Чтобы не проткнуть тело, можно использовать дренажные отверстия;

  • Начните задний контур над спицей в задней части автомобиля, затем потяните его;

  • Далее фиксируем трубы хомутами;

  • Установка переднего кольца занимает больше времени, так как труба должна проходить через всю машину. Основная сложность в сборке. Здесь вам придется увеличить свой мозг и найти подходящее место для фиксации;

Наконец, следует отметить следующие моменты:

Должно получиться вот так.

Преимущества и недостатки пневмоподвески

Благодаря положительным свойствам пневматической подвески наблюдается тенденция по её установке как на прицепные и грузовые транспортные средства, так и на легковые автомобили. Преимущества тюнинга авто пневмоподвеской представлены следующими возможностями:

  1. Управление высотой дорожного просвета. Это улучшает управляемость при любых дорожных условиях. Пружины при этом не нужно менять на более мягкие и длинные либо короткие и жёсткие.
  2. При большой загруженности можно исключить просадку, поскольку благодаря регулировке высоты и жёсткости можно добиться постоянного качества езды.
  3. Управляемость существенно улучшается, также пневмоподвеска компенсирует разницу между жёсткими и мягкими пружинами посредством регулировки давления.
  4. При езде на неровной дороге сглаживаются колебания кузова.
  5. Возможна установка пневмоподвески на любой автомобиль.

Это интересно: Фотографии и цены на Chevrolet Cruze 2016—2017: дизайнерские особенности

Преимущества существенные и их немало, однако, стоит знать и о недостатках:

  1. Плохая устойчивость к дорожным реагентам и морозам, которые существенно сокращают эксплуатационный срок подвески.
  2. Уровень ремонтопригодности стремится к нулю, поэтому выход из строя одного из элементов требует полной замены подвески.
  3. Стоимость по сравнению с традиционными амортизаторами намного выше.

Состав комплекта оборудования

Автомобиль ВАЗ 2107 имеет достаточно большой потенциал в плане модернизации его конструкции с целью улучшения динамических характеристик и комфортности. Это возможно путем установи пневмоподвески в состав которой входят следующие элементы:

  1. нижние рычаги измененной конструкции;
  2. набор из четырех пневматических элементов типа «rolling»;
  3. трубопроводы и шланги;
  4. ресивер;
  5. компрессор электрический;
  6. жгут проводов и разъемов с предохранителями для подключения к бортовой сети;
  7. электроклапаны и манометры по числу пневмоэлементов;
  8. блок управления;
  9. кронштейны и крепежные элементы.

Комплект оборудования для ВАЗ 2107 следует выбирать от известных производителей и с соответствующим пакетом документов. При монтаже и настройке пневматической подвески в специализированной организации предоставляется гарантия на выполненные работы.

Процесс установки пневматической подвески

Перед началом установки пневмоподвески следует определить, что нам понадобится для работы.

Инструменты и материалы

  1. Четырёхконтурная пневматическая подвеска Air-Lift в комплекте с ресивером, компрессором и блоком управления.

    Комплект пневмоподвески Air-Lift

  2. Набор торцовых головок.
  3. Набор рожковых ключей.
  4. Плоская отвёртка.
  5. Плоскогубцы.
  6. Домкрат.

Последовательность действий при установке пневмоподвески

  • багажник автомобиля открывается, из ниши извлекается запасное колесо;

    Запасное колесо извлекается из ниши

  • на боковых стенках багажника находятся пластиковые заглушки, удерживающие коврик. Они поддеваются плоской отвёрткой и извлекаются;

    Заглушки бокового коврика багажника удаляются отвёрткой

  • после этого снимается сам коврик. Открывается доступ к гайкам стоек и к отверстиям, которые потребуются для прокладки проводки;

    Боковой коврик багажника снимается

  • компрессор подключается к блоку управления и ресиверу так, как это указано в инструкции. После этого собранная конструкция устанавливается в нишу запасного колеса;

    Оборудование пневмоподвески смонтировано и установлено в нишу запаски

  • далее к ресиверу и компрессору подключается проводка. Подключение осуществляется в строгом соответствии с указаниями на этикетках проводов;

    Провода к оборудованию подвески подключаются в соответствии с инструкцией

  • подключённые провода собираются в один жгут, который выводится в пассажирский салон через отверстие, находящееся под одним из задних сидений;

    Вывод проводки подвески находится под задним сиденьем

  • далее жгут прокладывается вдоль одной из стенок салона, под ковриками и выводится в моторный отсек;

    Проводка пневмоподвески выводится в моторный отсек машины

  • там провода подключаются к аккумулятору, массе и к блоку предохранителей так, как это указано в инструкции по эксплуатации управляющего блока пневмоподвески;

    Проводка пневмоподвески подключается к блоку предохранителей

  • теперь одно из задних колёс поддомкрачивается, после чего с помощью рожкового ключа на 22 откручивается 4 нижних крепёжных гайки на задней стойке;

    Для снятия стойки сначала необходимо открутить крепёжные гайки

  • с помощью торцовой головки на 24 через отверстие в багажнике откручивается верхняя крепёжная гайка задней стойки;

    Верхняя гайка стойки откручивается через отверстие в багажнике

  • после откручивания верхней гайки стойка извлекается. Аналогичная операция проводится и со второй задней стойкой. На место снятых стоек устанавливаются пневматические стойки из комплекта пневмоподвески;
  • для снятия передних стоек на каждой из них рожковым ключом на 22 откручивается по 4 крепёжных гайки;

    На передней стойке откручиваются 4 гайки

  • далее отсоединяются и снимаются шланги тормозной системы, вручную отключается штекер датчика АБС (если таковой в машине имеется);
  • передние стойки извлекаются, на их место устанавливаются стойки из комплекта и надёжно прикручиваются;

    Передняя пневматическая стойка, установленная вместо штатного амортизатора

  • пневматические линии подключаются к компрессору, ресиверу и управляющему блоку в соответствии с инструкцией, после чего шланги выводятся через отверстие в багажнике;
  • получившаяся воздушная магистраль выводится в моторный отсек и подключается;

    Воздушные шланги, выведенные в моторный отсек машины

Статья в тему: Как заменить масло в двигателе, не выкручивая сливную пробку

Целесообразно ли устанавливать пневмоподвеску на автомобиль?

Давайте разберемся, что такое пневмоподвеска, и стоит ли на нее тратить деньги.

Пневматическая подвеска — система амортизации, позволяющая автоматически менять клиренс автомобиля без применения физической силы.

Такой тип подвески считается универсальным вариантом, что позволяет монтировать ее как на легковых, так и на грузовых авто.

Установка пневматической подвески гарантирует ряд преимуществ:

  1. Изменение клиренса автомобиля. Для повышения (снижения) просвета не требуется менять пружины или делать серьезные переделки. Несколько минут регулировки и подвеска выставляет нужный клиренс.
  2. Плавность хода на бездорожье. Недостаток пружинных амортизаторов — чувствительность к неровным дорогам, что требует максимального внимания со стороны человека за рулем. С пневматической подвеской проще — происходит компенсация колебаний, что снижает тряску транспортного средства практически к нулю.
  3. Комфорт и управляемость. Жесткие или мягкие пружины имеют слабые и сильные стороны. Первые подходят для асфальтированных дорог, а вторые — для бездорожья. Преимущество пневмоподвески — сглаживание минусов разных пружин.
  4. Отсутствие просадки. Пневматическая подвеска гарантирует оптимальный просвет даже при максимальной загрузке, ведь клиренс с легкостью регулируется до нужной величины. Так что не имеет значения, сколько пассажиров находится внутри транспортного средства.

Перед тем как принять решение о монтаже такой подвески, стоит учесть и ряд ее недостатков:

  1. Стоимость пневмоподвески высока, что отпугивает автолюбителей. Деньги идут на покупку пневматических подушек, воздушного ресивера, компрессора и других устройств.
  2. Не ремонтопригодность. При выходе из строя любого из элементов системы придется менять узел в комплексе. Это приводит к дополнительным затратам, к которым готовы не все автолюбители.
  3. Недостаточная устойчивость к негативным воздействиям «химии» на дорогах, морозов, жары и так далее. Такие факторы приводят к снижению ресурса узла. И если от холодов способен спасти спирт, залитый в подушку, то от «химии» на дороге убережет только установка оригинальных и дорогих изделий.

Принципиальная схема пневмоподвески выглядит так.

Другая схема.

Пневмоподвеска — зачем нужно ее устанавливать?

Она даст вам по крайней мере пять важных преимуществ перед остальными автомобилями:

  1. Адаптивность. Это преимущество пневмоподвески даст возможность настраивать жесткость, клиренс и максимальную нагрузки на ось. Замена стандартных пружин на заниженные не всегда дают нужный результат. Пневмобалоны дают куда более широкий диапазон оптимальных настроек.
  2. Управляемость. Особенностью пневмоподвески является то, что чем больше сжимаются пневмобаллоны, тем жесткость становится выше. Если нужно улучшить управляемость автомобиля, то дополнительно устанавливают спортивные амортизаторы и жесткие стабилизаторы поперечной устойчивости.

  1. Настраиваимость. У каждого автомобилиста свое мнение как автомобиль должен ехать и управляться. Для его осуществления как раз подойдёт пневмоподвеска на ваз, ведь установка не потребует замены каких либо деталей подвески. Изменяя давление в системе можно добиться более мягкой или более жесткой подвески.
  2. Индивидуальность. Главный плюс пневмоподвески на ваз это возможность эффективного изменения клиренса в очень широких масштабах. Можно из салона максимально занизить клиренс автомобиля, как у спортивных авто или настроить в среднее положение или максимально поднять.

По мнению многих- пневмоподвеска разработана для лоурайдеров, но на самом деле ее устанавливают для быстрого изменения клиренса автомобиля, без ущерба управляемости и надежности. И независимо от того, сколько стоит автомобиль, пневмоподвеска позволяет эффективно преодолевать «лежачего полицейского», парковаться на бордюре, заезжать на дачу, проехать сугроб зимой или бездорожье летом не составит особого труда, конечно если резина не «лысая».

  1. Практичность. Пневмоподвеска на вашем ВАЗе позволит загрузить автомобиль «доверху» без ущерба комфорту и безопасности пассажиров автомобиля и окружающих. Очень часто «пневматику» ставят на микроавтобусу и легкие грузовики для перевозки грузов большой массы.

Как видно все эти преимущества позволяют использовать пневмоподвеску в широком диапазоне действия. Пневмоподвеска позволит сделать ваш автомобиль комфортнее и безопаснее, улучшить управляемость и передвижение по сугробам и неровным дорогам, улучшить внешний вид.

При наличии пневмосистемы на автомобиле можно использовать сжатый воздух для различных целей : подкачать шины, установить двери как у Lamborghini, поставить пневматический клаксон или пневматическую крышку багажника . Рекомендуется устанавливать пневмоподвеску на специализированный станциях для собственной безопасности и безопасности окружающих.

1 Из каких элементов состоит пневмоподвеска?

Среди новичков в тюнинге бытует мнение, что такую сложную конструкцию, как подвеска пневматического типа, лучше всего покупать уже в готовом виде. Но стоимость такого элемента часто переваливает за несколько десятков тысяч рублей. В таком случае желающим улучшить автомобиль не остается ничего другого, как собирать деталь своими руками. Для начала определимся с теми запчастями, которые входят в комплект пневмоподвески, после чего разберемся с подходящими деталями для ее изготовления. Итак, в набор входят:

  • стойки;
  • подушки;
  • ресивер;
  • клапаны ГБО;
  • трубки;
  • компрессор;
  • манометры;
  • устройство для управления.

Пневмоподвеска на ВАЗ может создаваться из различных запчастей. Мы перечислим самые подходящие и надежные элементы. Первая деталь, из которой состоит система – это стойки. Лучше всего покупать новые масляные запчасти от отечественного производителя СААЗ. Стойки должны иметь 2 “бублика”-отбойника. Последние предназначены для установки на шток амортизатора. Средняя стоимость набора запчастей – примерно 7500 руб. Поверх стоек будут монтироваться подушки. Высокой надежностью обладают детали от грузовых автомобилей концерна Scania. Советуем покупать подушки от моделей 4-ого поколения.

Единственный минус запчасти от “девятки” – это большие габариты. Если вы хотите сэкономить место в багажнике, то придется воспользоваться 25-литровым баллоном от КАМАЗа. Однако в таком случае вам нужно приваривать штуцеры и монтировать обратный клапан. В связи с этим запчасть от “девятки” – оптимальный вариант. Приблизительная стоимость – 2 тыс. руб. Для работы также потребуются 4 электромагнитных клапана. Два из них будут работать на сброс, а 2 остальных – на впуск “перед–зад”. Берите клапаны, легко выдерживающие давление в 25 атм. Цена – около 300 руб. за штуку.

Весовая нагрузка

Подсчитаем (приближенно) составляющие весовой нагрузки. 1. Вес корпуса (принимаем 20 кг на 1 м2 площади подушки) Рк = 20·S = 20·4 = 80 кг. 2. Вес двигателя вентилятора 50 кг. 3. Вес вентилятора 20 кг. 4. Вес двигателя воздушного винта 30 кг (предполагается работа двигателя «на прямую» со снятой коробкой передач и сцепления). 5. Вес воздушного винта 5 кг. 6. Вес фундаментов под двигатель вентилятора 8 кг. 7. Вес фундаментов под двигатель воздушного винта 12 кг. 8. Ограждение воздушных винтов 3 кг. 9. Рулевое устройство 7 кг. 10. Бензобаки и бензопроводы 5 кг. 11. Органы управления 5 кг. 12. Вес сиденья 5 кг. 13. Вес топлива 20 кг. 14. Грузоподъемность (2 человека) 140 кг. Итого: 400 кг

Целесообразно ли устанавливать пневмоподвеску на автомобиль?

Давайте разберемся, что такое пневмоподвеска, и стоит ли на нее тратить деньги.

Пневматическая подвеска — система амортизации, позволяющая автоматически менять клиренс автомобиля без применения физической силы.

Такой тип подвески считается универсальным вариантом, что позволяет монтировать ее как на легковых, так и на грузовых авто.

Установка пневматической подвески гарантирует ряд преимуществ:

  1. Изменение клиренса автомобиля. Для повышения (снижения) просвета не требуется менять пружины или делать серьезные переделки. Несколько минут регулировки и подвеска выставляет нужный клиренс.
  2. Плавность хода на бездорожье. Недостаток пружинных амортизаторов — чувствительность к неровным дорогам, что требует максимального внимания со стороны человека за рулем. С пневматической подвеской проще — происходит компенсация колебаний, что снижает тряску транспортного средства практически к нулю.
  3. Комфорт и управляемость. Жесткие или мягкие пружины имеют слабые и сильные стороны. Первые подходят для асфальтированных дорог, а вторые — для бездорожья. Преимущество пневмоподвески — сглаживание минусов разных пружин.
  4. Отсутствие просадки. Пневматическая подвеска гарантирует оптимальный просвет даже при максимальной загрузке, ведь клиренс с легкостью регулируется до нужной величины. Так что не имеет значения, сколько пассажиров находится внутри транспортного средства.

Перед тем как принять решение о монтаже такой подвески, стоит учесть и ряд ее недостатков:

  1. Стоимость пневмоподвески высока, что отпугивает автолюбителей. Деньги идут на покупку пневматических подушек, воздушного ресивера, компрессора и других устройств.
  2. Не ремонтопригодность. При выходе из строя любого из элементов системы придется менять узел в комплексе. Это приводит к дополнительным затратам, к которым готовы не все автолюбители.
  3. Недостаточная устойчивость к негативным воздействиям «химии» на дорогах, морозов, жары и так далее. Такие факторы приводят к снижению ресурса узла. И если от холодов способен спасти спирт, залитый в подушку, то от «химии» на дороге убережет только установка оригинальных и дорогих изделий.

Принципиальная схема пневмоподвески выглядит так.

Другая схема.

Узлы и механизмы пневматической подвески

  • передних и задних пневматических амортизационных стоек
  • компрессора
  • ресивера
  • блока управления и датчиков, информирующих блок управления о скорости движения, нагрузке автомобиля и угле поворота рулевого колеса

Узлы и механизмы подвески соединены друг с другом воздушными магистралями и подключены в электрическую систему автомобиля с помощью многофункциональной шины электронной передачи данных CAN. Подвеска автоматически активизируется, как только открывается дверь автомобиля. Таким образом, еще до начала движения корректируются клиренс и упругость пневматических амортизаторов.

После этого в работу подвески имеет право вмешаться и сам водитель, который, во-первых, может установить нужный дорожный просвет, подняв или опустив кузов автомобиля, что, например, пригодится для более удобной загрузки багажника либо присоединения прицепа. Во-вторых, можно выбрать режим – комфортный или спортивный, в котором будет работать подвеска во время движения. Режим «комфорт» позволяет водителю и пассажирам буквально «парить» над дорогой. Режим «спорт» улучшает устойчивость и безопасность на больших скоростях движения. Вместе с тем индивидуальное регулирование жесткости амортизаторов на каждом колесе по отдельности позволяет учитывать крен кузова и скорость, с которой автомобиль входит в поворот, оценивать угол поворота и скорость, с которой водитель поворачивает руль. Тем самым жесткость амортизационных стоек может автоматически изменяться в движении так, что будет найден самый оптимальный и эффективный режим работы подвески, адекватно отвечающий конкретным дорожным условиям как с точки зрения безопасности, так и комфортности. Например, при торможении передние колеса будут подрессориваться более жестко, чем задние, а при ускорении — наоборот, но это в обоих случаях позволит избежать неприятного продольного «клевка» кузова.

Пневматическая подвеска автоматически приспосабливается к различной загрузке автомобиля и способна выбирать величину дорожного просвета, ориентируясь на дорожные условия.

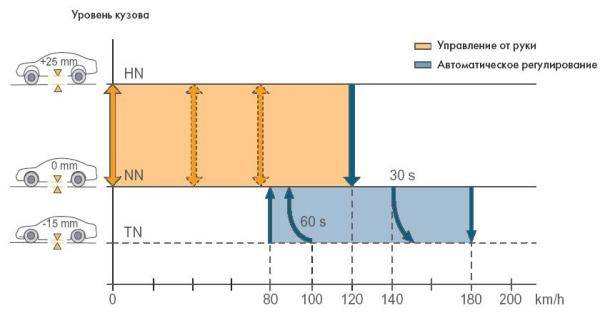

Номинальный уровень дорожного просвета устанавливается и автоматически поддерживается постоянным при движении со скоростью 80 км/ч и выше, а также во время быстрого разгона до скорости 120 км/ч.

Автоматическое снижение уровня дорожного просвета до номинального (NN) на 25 мм при повышенном уровне HN происходит при скоростях более 120 км/ч. Если уровень был номинальным (NN), снижение уровня дорожного просвета до пониженного (TN) на 15мм ниже номинального происходит через 30 с после превышения скорости 140 км/ч или менее чем через 30 с, если скорость достигнет 180 км/час. Понижение центра тяжести делает автомобиль более устойчивым, а также одновременно улучшает аэродинамические характеристики, что в свою очередь значительно снижает расход топлива

Автоматическое повышение уровня дорожного просвета от пониженного (TN) до номинального (NN) происходит через 60 с после снижения скорости до 100 км/ч или менее чем через 60 с, если скорость станет менее 80 км/час.

Чтобы выбрать уровень дорожного просвета кузова, следует нажать предназначенную для этого клавишу и на дисплей выводится изображение, соответствующее выбранному уровню кузова (повышенный HN или номинальный NN). Номинальный дорожный просвет устанавливается по умолчанию.

Уровень дорожного просвета кузова определяется четырьмя датчика уровня кузова, установленными между подрамниками и нижними рычагами подвески. Результаты измерений сравниваются с заданными величинами, сохраняемыми в памяти блока управления. Заданные величины вводятся в память для каждого автомобиля индивидуально.

Воздух, необходимый для регулирования подвески, обычно подается компрессором под давлением до 16 кгс/см2. Компрессор обеспечивает регулирование уровня кузова при скоростях автомобиля свыше 35 км/ч. При необходимости сжатый воздух подается также в ресивер. При скоростях ниже 35 км/ч регулирование уровня кузова осуществляется за счет подачи воздуха из ресивера.

Если дорожный просвет автомобиля изменяется в результате его загрузки или разгрузки, блок управления включает систему регулирования, возвращающую кузов на первоначально заданный уровень. При этом подача воздуха из упругих элементов производится через соответствующие им электромагнитные клапаны, а выпуск из них осуществляется через выпускной клапан.
