Преимущества и недостатки оппозитного мотора

Оппозитный двигатель недостатки:

Высокая стоимость обслуживания. Даже свечи зажигания невозможно заменить в домашних условиях. Если говорить о самой распространенной марке оппозитников – Субару, то среди её разнообразных моторов практически нет взаимозаменяемости деталей;
Очень сложный капитальный ремонт. Ввиду необычности и оригинальности конструкции, ремонт осуществляется только в специализированных мастерских, которых не так много;
Большой расход моторного масла, что связано с конструкцией оппозитника. И конечно быстрее засоряется картер, ввиду большого прогона масла по двигателю.

//www.youtube.com/watch?v=9LBEK-uw7cE

Продолжаю рассказывать про двигатели внутреннего сгорания. Причем я люблю рассказывать про не понятные двигатели для простого обывателя, например как от компании Volkswagen. Сегодня не менее интересный двигатель, который также устанавливается на узкий круг автомобилей. Речь пойдет об оппозитном двигателе. В основном сейчас такие агрегаты использует компания Subaru, а также корпорация Volkswagen Group, в своих автомобилях. Так что же это за двигатель такой? Читайте дальше…

– двигатель внутреннего сгорания, в котором поршни находятся горизонтально (или под углом в 180 градусов), в отличие от рядного двигателя внутреннего сгорания, у которого поршни находятся вертикально. То есть простыми словами — можно назвать горизонтальным двигателем. Поршни такого агрегата расположены — два справа и два слева. Во время работы поршни сходятся и расходятся в горизонтальной плоскости. Так как поршни разделены, каждая группа поршней имеет (два справа и два слева), два распределительных вала. То есть справа два распределительных вала – 8 клапанов и такие е же слева. Газораспределительные механизмы в оппозитном двигателе (распред. валы и клапана), находятся вертикально, в отличие от рядного классического двигателя, где они находятся горизонтально. Вот небольшая схема.

Первые оппозитные двигатели появились еще в 1938 годах, они устанавливались на автомобили Volkswagen Käfer (в шиком применении Фольксваген Жук). Именно компания Volkswagen впервые разработала горизонтально оппозитный двигатель. Некоторые современные автомобили, входящие в Volkswagen Group сейчас комплектуются такими двигателями (например Porsche 997, Porsche Boxster и т.д.). Также в 40 – е года прошлого компания SUBARU вела свою независимую разработку своего двигателя. И по сей день компания Subaru комплектует свои автомобили именно горизонтально — оппозитными двигателями.

Для чего был создан оппозитный двигатель?

Был создан для понижения центра тяжести автомобиля. Наверное, всем известно, что чем ниже центр тяжести, тем лучше ездовые характеристики автомобиля, на поворотах крены автомобиля будут меньше.

Плюсы оппозитного двигателя

1) Как я уже писал выше был создан для понижения центра тяжести автомобиля, что очень хорошо сказывается на ходовых характеристиках.

2) Еще одним плюсом является расположение цилиндров. При движении друг к другу в горизонтальной плоскости, намного сильнее гасятся посторонние вибрации. Поэтому этот двигатель считается намного тише своих рядных или V – образных собратьев.

3) Также из плюсов, хочется отметить большой ресурс такого типа двигателя. Например, двигатели SUBARU имеют ресурс около 1 000 000 километров, при должном использовании и своевременной замене расходников.

Минусы оппозитного двигателя

1) Первый и самый существенный минус, это сложный ремонт такого двигателя.

2) Сложное строение, а значит, дорогая цена этого двигателя.

3) Сложное техническое обслуживание.

Этот агрегат прочный, но сложный в строении. Его динамические характеристики схожи с рядным бензиновым двигателем. Мощность и расход. А сейчас небольшое видео.

Разновидности

Во многом принцип работы и некоторые конструктивные особенности зависят от конкретного типа оппозитного силового агрегата.

Выделяют несколько основных категорий горизонтально-оппозитных двигателей:

боксёры;
ОРОС;
танковые моторы.

Боксёры получили самое широкое распространение в оснащении легковых гражданских автомобилей. Основным пользователем таких моторов выступает японская автокомпания Subaru.

В таком оппозитнике поршни располагаются на определённом расстоянии относительно друг друга и стоят напротив. Если первый поршень фиксируется на определённом отрезке от оси мотора, то и второй будет занимать такое же аналогичное положение. При этом в моторе каждый поршень помещается в свой отдельный цилиндр. Визуализировав работу такого мотора, можно представить себе поединок между двумя боксёрами. Отсюда и соответствующее название.

Что касается других двигателей типа ОРОС, то здесь принцип конструкции и порядок работы, которую осуществляют поршни, несколько иной. Это двухтактные силовые агрегаты. Один цилиндр имеет сразу 2 поршня, закреплённые на одном коленвале. При этом первый отвечает за впуск рабочей топливовоздушной смеси, а второй при этом своевременно выводит образовавшиеся продукты сгорания.

Особенностью двигателей ОРОС является факт отсутствия головки, которая обычно устанавливается на блок цилиндров. Плюс подобного агрегата в работе поршней только на один коленчатый вал. Оппозитник небольшой по своим размерам, требует меньше места и обладает небольшой массой. Это позволило применять мотор в разных сферах и на различных транспортных средствах.

ОРОС может работать на двух видах топлива, то есть на дизельном горючем и на бензине. К его преимуществам также стоит отнести:

поршни при выполнении своей работы проходят несколько меньшую дистанцию, что существенно снижает силу трения и минимизирует износ;
повышенная эффективность, которая обусловлена отсутствием вредных воздействий отработанных газов на камеру сгорания. Они осуществляют давление на рабочие поршни;
если сравнивать с классическими двигателями, масса ОРОС будет на 30-50% меньше;
в оппозитном моторе такого типа используется меньшее количество элементов. Если сравнивать с рядными и V-образными, разница составит 40-50% в среднем;
такие силовые агрегаты достаточно экономичные;
В конструкции не используется система привода клапанов;
для размещения установки в подкапотном автомобильном пространстве требуется меньше места.

Но не всё так радужно, как сначала может показаться. Этот тип двигателей находится на стадии разработки и постепенного усовершенствования. О каких-то реальных и глобальных успехах говорить рано, поскольку существует ряд скрытых и непредвиденных проблем, возникающих в процессе эксплуатации.

Теперь что касается третьего типа оппозитных моторов, который называют танковым двигателем. Это силовая установка с маркировкой 5ТДФ. Мотор был создан специально для танков серии Т-64 и Т-72.

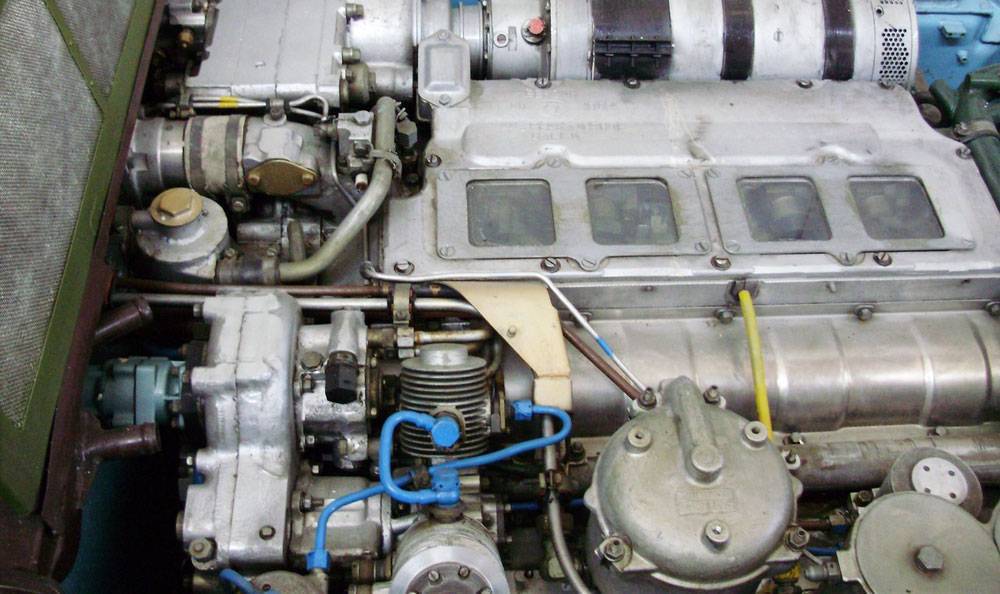

Танковый двигатель 5ТДФ

У танкового оппозитника внушительный ресурс, поскольку он был изначально рассчитан на установку в крупной военной технике. Поршни делят один цилиндр и движутся в одинаковом направлении, хотя у каждого из них предусмотрен собственный отдельный коленвал.

Место для возгорания топливовоздушной смеси образуется путём создания минимального промежутка или зазора между двумя установленными рабочими поршнями. Как и в случае с ОРОС, здесь в цилиндры поступает воздух, а отработанные газы выходят за счёт работы системы турбонаддува.

За счёт встречного хода рабочих поршней инженерам удалось создать компактный по своим размерам, но внушительный по своей мощности силовой агрегат. Максимальное количество оборотов для танкового оппозитника достигает 2 тысяч. Мощность агрегата составляет 700 лошадиных сил. Рабочий объём мотора может быть 6 и 13 литров.

Танковый оппозитник может функционировать на бензине и на дизельном топливе. Это отечественная разработка, которая в своё время сумела произвести впечатление. Но в настоящее время ТДФ уже не выпускается.

Варианты исполнения оппозитного двигателя

Однако даже подобное простое техническое решение – расположить горизонтально друг напротив друга цилиндры двигателя может быть реализовано несколькими вариантами. Когда работает такой оппозитный двигатель, его поршни могут двигаться разными способами.

Оппозитный боксер

Во время работы подобного мотора поршни всегда находятся друг относительно друга на расстоянии, и каждый работает в своем цилиндре – если один располагается на максимальном удалении от оси двигателя, то значит и другой, соседний, занимает аналогичное положение.
Такой порядок работы напоминает движения боксера, поэтому он получил название «боксер». Очень часто использует подобные оппозитные двигатели Субару. Описанный двигатель показан на фотографии ниже

OPOC, возрождение старых идей

Другой принцип построения реализует оппозитный двигатель по типу OPOC. На сегодняшний день они начинают вновь развиваться благодаря инвестициям небезызвестного Била Гейтса. Устройство такого двигателя показано на рисунке ниже.
Этот оппозитный двигатель – двухтактный. На рисунке хорошо видно, что в цилиндре находится по два поршня, и закреплены они на одном коленчатом валу (на рисунке они обозначены как красный и синий). Красный обеспечивает впуск смеси, а синий – выпуск продуктов сгорания. Из конструкции подобного оппозитного двигателя исчезла головка блока цилиндров и механизм привода клапанов. Кроме того, достоинством такого оппозитника является то, что поршни работают на один коленвал.

Все это существенно снизило массу оппозитного двигателя и значительно расширило сферу его использования. Другой особенностью является то, что он может быть как дизельный, так и бензиновый. Необходимо обязательно уточнить, что как всякий двухтактный двигатель, он нуждается в продувке цилиндров. Для этого задействован электромотор с питанием от внешнего источника. Когда оппозитный двигатель выходит на режим, электродвигатель отключается, а устройство подачи воздуха превращается в турбонаддув.

Рассматривая конструкцию такого оппозитного мотора, необходимо отметить его плюсы: повышение эффективности, обеспечиваемое тем, что расширяющиеся газы давят на два поршня, а не на стенку камеры сгорания, а также повышенное усилие на валу. Кроме того, каждый поршень проходит меньшее расстояние, что снижает силу трения и, соответственно, потери.

Рассматривая другие плюсы, которые обещает подобный оппозитный двигатель, стоит отметить — компания-изготовитель сообщает, что когда он используется как дизельный, то:

такой двигатель легче обычного турбодизеля на пятьдесят-тридцать процентов;
подобный силовой агрегат содержит деталей на пятьдесят процентов меньше, чем обычный дизельный мотор;
занимает на пятьдесят-сорок пять процентов меньше места под капотом;
экономичней на пятьдесят-сорок пять процентов.

Однако стоит учитывать, что подобный оппозитный силовой агрегат еще достаточно сырой, а значит, отмеченные преимущества отражают в большей степени ожидания его разработчиков.

Оппозитный танковый двигатель

Да, был такой двигатель, это 5ТДФ, разработанный для танков Т-64, а также последующих Т-72 и других. Тогда он обеспечивал необходимую мощность при заданных габаритах. Подобный оппозитный двигатель и его устройство показаны на рисунке ниже
Как видно из рисунка, поршни у него расположены в одном цилиндре и движутся встречно, но работают каждый на собственный коленвал. При минимальном расстоянии между поршнями между ними образуется камера сгорания, где происходит воспламенение топлива. Существует оппозитный двигатель как бензиновый, так и дизельный. По аналогии с OPOC, для подачи воздуха в цилиндры, а также удаления отработанных газов, используется турбонаддув.

Используемый принцип встречного движения поршней позволил упростить конструкцию, обеспечить мощность и компактность силовой установки. Так, подобный дизельный оппозитный силовой агрегат при двух тысячах оборотов, объеме тринадцать и шесть десятых литра выдавал семьсот лошадиных сил, при этом занимая минимум места.

Сложности ремонта и обслуживания оппозитных двигателей

Как было сказано ранее, если требуется провести какие-либо манипуляции на двигателе, без помощи специалиста не обойтись. В оппозиционном двигателей без последствий получится собственноручно произвести лишь замену масла.

Одним из факторов, который имеет значительное влияние на срок службы – это вовремя и систематично проведенная раскоксовка. При этой процедуре производится очистка камеры сгорания, клапанов и поршней от скопившегося нагара. Лучше всего данную процедуру проводить осенью, либо в начале весны. Именно в этот период будет разумным и проверка масла с его сменной.

Различия между оппозитным и рядным четырехцилиндровым двигателем

Сейчас мы будем говорить об общих чертах и отличительных особенностях рядных и оппозитных четырёхцилиндровых двигателях Boxer Four и Straight Four. А так же об их плюсах и минусах. Ниже короткое видео где подробно все описано.

Различия между оппозитным и рядным четырехцилиндровым двигателем. Видео

Обе конструкции работают по принципу четырёхтактного цикла — пуск, сжатие, рабочий ход и выпуск.
В обеих конструкциях рабочий ход происходит каждые 180 градусов поворота количества валов, но у них немного разный порядок зажигания.
На каждом двигателе мы видим мы видим цилиндры под номерами 1, 2, 3, 4. Для оппозитных порядок зажигания 1, 3, 2, 4., а для рядной 1, 3, 4, 2. Так что порядок работы двух последних цилиндров поменян. Эта разница влияет на то как двигатель сбалансирован. У оппозитного двигателя пары цилиндров, наружу и во внутрь, двигаются вместе. Это значит, что сила инерции первого порядка, которая возникает, когда поршень достигает верхне или нижней мёртвой точки взаимокомпенсируются. С рядным четырёхтактном двигателем та же история — силы инерции первого порядка взаимокомпенсируют друг друга, что касается силы инерции второго порядка — здесь двигатели начинают отличаться. Силы инерции второго порядка создаются за счёт того, что поршень движется быстрее верхней части цилиндра, чем в нижней. Когда поршень достигает максимальной или минимальной мёртвой точки, силы инерции второго порядка направлены вверх или вниз от поршня. У оппозитного двигателя, поскольку поршни расположены напротив друг друга, эти силы инерции сбалансированы, что обеспечивает ровную работу двигателя. В рядный четырёхцилиндровой установке все силы направлены в одном направлении, из-за чего двигатель начинает вибрировать, если не использовать балансировочные валы.

КСТАТИ ГОВОРЯ! Если добавить по два цилиндра к любой из конструкций, будь это оппозитная или рядная шестёрка, все силы инерции крутящего момента будут скомпенсированы.

Вы наверное подумали, что оппозитная шестёрка будет иметь вибрации из-за группы 3-х поршней, но каждая группа из трёх поршней балансирует вибрацию другой группы. Если сравнить размеры двигателей Subaru EJ20 2.0L Boxer-4 и Toyota 22R-E 2.0L Inline-4, то они практически одинаковые, с такой конфигурацией двигатели обычно не выполняют объёма более трёх литров, но раньше их выпускали гораздо большего объёма.

Самая большая современная рядная четвёрка — это бензиновый двигатель от автомобиля Toyota Tacoma, объёмом 2,7 литров.

Но это не значит, что рядная четвёрка не имеет своих преимуществ:

Как правило, она более компактная, имеет только одну крышку цилиндров и не такая широкая. Что оставляет больше места для подвески и позволяет уменьшить радиус поворота, так как шины автомобиля имеют больше места для поворота.
Что касается газораспределительного механизма, эта конкретная рядная четвёрка имеет один распредвал с верхним расположением, но чаще в современных автомобилях встречается два распредвала.
Большим преимуществом рядной четвёрки является, то что она имеет только одну головку цилиндра, один впускной и один выпускной распредвал, меньше движущихся частей, меньше веса, а так же намного проще добраться до колодки цилиндра для обслуживания, будь это регулировка клапанов, или замена свеч с рядной конфигурацией — это сделать намного проще.

Наконец мы добрались до темы звучания двигателей. Многие люди утверждают, что оппозитные двигатели звучат лучше, но на самом деле это не преимущество. Этот звук связан с тем, что выхлопные патрубки имеют разную длину.

И так как Субару отказались от данной конструкции выхлопа, новые оппозитные четвёрки будут звучать так же как и остальные четырёхцилиндровые двигатели. Конечно можно создать выхлопную систему с патрубками, которые имеют разную длину, для получения уникального звука выхлопа. Но это может ухудшить продувку цилиндра из-за неравных пульсаций, да и особого смысла в этом нет. Однако, что касается оппозитного двигателя, установка патрубков с разной длинной кажется привлекательной.

Недостатки этого типа силовых агрегатов

Преимуществ у оппозитных моторов достаточно, но не меньше у них и недостатков, что и привело к не очень распространенному их использованию.

Эти моторы конструктивно сложны, поэтому стоимость их большая, что сказывается на цене обслуживания и ремонта. К тому же сам ремонт их достаточно сложен и требует высокой квалификации от исполнителей. Найти толкового мастера, способного отремонтировать оппозитник крайне сложно.

Горизонтальное положение поршней приводит к тому, что поверхность гильз изнашивается неравномерно, из-за чего в камеры сгорания начинает просачиваться масло. «Жор» масла у автомобилей марки Subaru – явление, можно сказать, обыденное.

Чтобы добиться большего выхода мощности все оппозитные двигатели оснащаются турбонаддувами, которые позволяют увеличить мощностный показатель на 30-40%. Но наличие того же наддува усложняет конструкцию, при этом со временем из-за износа его элементов наддув тоже начнет «гнать» масло в цилиндры, увеличивая в разы его расход.

Трудно сказать, как себя будет показывать двигатель ОРОС в эксплуатации, будут ли у него те же проблемы что и у стандартного оппозитника. Это станет понятным только спустя некоторое время с момента выпуска первых автомобилей с ним.

Попытки использовать оппозитный силовые установки делали многие именитые автомобильные компании, однако практически все они от них отказались. Тем не менее, работы по улучшению оппозитников ведутся постоянно и на исследования выделяются значительные ресурсы.

Плюсы и минусы оппозитного двигателя субару. все, что нужно знать об этом

Главная | Статьи о Субару | Оппозитный двигатель Субару

Устройство оппозитно-горизонтального двигателя S ubaru

Поршни находятся под углом 180° и движутся горизонтально друг к другу. При этом два соседних поршня всегда находятся в одинаковом положении, например в верхней мертвой точке.

Недавно двигатель Субару назвали «боксером». Движение поршней очень напоминает поединок боксеров на ринге. Особой конструкцией двигателя является то, что каждый поршень (вместе с шатуном) отдельно установлен на шатунный шейке коленчатого вала. Двигатель всегда имеет четное числом цилиндров. То есть два, четыре, шесть и так дальше. Самые популярные агрегаты это двигатели с четырьмя и шестью цилиндрами.

Многие думают, что это V-образный мотор с углом развала 180 градусов. Да, внешне есть сходство: на одной шатунной головке расположены соседние поршни с шатунами. И если один поршень — в верхней мертвой точке, то соответственно другой — в нижней.

Начало оппозитных двигателей

В прошлом веке (1938 год) разработали первые оппозитные двигатели. Вначале, они устанавливались только на авто Volkswagen Käfer или Фольксваген Жук. Именно эксперты Volkswagen изобрели горизонтальный мотор. Некоторые из машин Volkswagen Group и в наше время имеют такие моторы. В 1940 году механики SUBARU начали работать над новым двигателем. Даже теперь компания Субару устанавливает в свои машины оппозитные двигатели.

Плюсы двигателя Subaru

Вот некоторые особенности оппозитного двигателя:

Низкий центр тяжести. Особенность положительно влияет на ходовые характеристики.

Расположение цилиндров. Благодаря удачному размещению, двигатель работает гораздо тише. Цилиндры движутся друг к другу в горизонтальной плоскости, и вибрации почти нет. Она легко гасится.

Большой ресурс. Мотор может работать на протяжении езды в 1 миллион километров. Безусловно, это допустимо, если двигатель правильно используют и своевременно меняют расходники.

Минусы двигателя Subaru

Оппозитные моторы очень выносливые в использовании. Но все же, есть минусы. А именно:

— Ремонтировать такой мотор очень трудно.

— Цена мотора высокая. В большинстве цена зависит от сложного строения;

— Технически обслужить такой мотор нелегко.

Хотя мы обсудили плюсы и минусы оппозитного мотора, он является очень мощным. Динамические характеристики очень похожи на характеристики бензинового двигателя. Сходство заключается в прочности и расходе топлива.

Надежные двигатели Subaru

Есть 3 двигателя небольшого объема: EJ15, EJ16, EJ18.

Хотя они не «миллионщики», все же они долговечные. Подходят для машин С-класс. Мотор не большой, всего 1.5 литров. Нет никакой сложности в строении. Но владеет всеми необходимыми деталями. Есть 2 головки блока.

Одни из наилучших двигателей — двухлитровые SOHC: EJ20E, EJ20J, EJ201, EJ202.

Хотя такие моторы тяжело обслуживать, это компенсируется прочностью, которая есть в нормированном балансе моторесурса. Обладатели таких двигателей могут похвастаться их безопасностью. Она ничем не хуже рядных четырех цилиндровых моторов от Toyota с таким же объемом. Данный аппарат работает на 92-м бензине. Расход топлива небольшой. После пробега двести-двести пятьдесят тысяч километров, нужно заменить кольца.

К моторам среднего уровня относят атмосферники DOHC (двух литровые): EJ20D; EJ204. Эти агрегаты считаются надежными. Моторесурс у них довольно высокий.

Специфика технического обслуживания двигателя:

— Тяжело заменить свечи;

— Замена ремня газораспределительного механизма проходит без ошибок;

— Механические работы — после снятия мотора;

Сложности ремонта и обслуживания оппозитных двигателей

Как было сказано ранее, если требуется провести какие-либо манипуляции на двигателе, без помощи специалиста не обойтись. В оппозиционном двигателей без последствий получится собственноручно произвести лишь замену масла.

Одним из факторов, который имеет значительное влияние на срок службы – это вовремя и систематично проведенная раскоксовка. При этой процедуре производится очистка камеры сгорания, клапанов и поршней от скопившегося нагара. Лучше всего данную процедуру проводить осенью, либо в начале весны. Именно в этот период будет разумным и проверка масла с его сменной.

Продолжаю рассказывать про двигатели внутреннего сгорания. Причем я люблю рассказывать про не понятные двигатели для простого обывателя, например как от компании Volkswagen. Сегодня не менее интересный двигатель, который также устанавливается на узкий круг автомобилей. Речь пойдет об оппозитном двигателе. В основном сейчас такие агрегаты использует компания Subaru, а также корпорация Volkswagen Group, в своих автомобилях. Так что же это за двигатель такой? Читайте дальше…

– двигатель внутреннего сгорания, в котором поршни находятся горизонтально (или под углом в 180 градусов), в отличие от рядного двигателя внутреннего сгорания, у которого поршни находятся вертикально. То есть простыми словами — можно назвать горизонтальным двигателем. Поршни такого агрегата расположены — два справа и два слева. Во время работы поршни сходятся и расходятся в горизонтальной плоскости. Так как поршни разделены, каждая группа поршней имеет (два справа и два слева), два распределительных вала. То есть справа два распределительных вала – 8 клапанов и такие е же слева. Газораспределительные механизмы в оппозитном двигателе (распред. валы и клапана), находятся вертикально, в отличие от рядного классического двигателя, где они находятся горизонтально. Вот небольшая схема.

Первые оппозитные двигатели появились еще в 1938 годах, они устанавливались на автомобили Volkswagen Käfer (в шиком применении Фольксваген Жук). Именно компания Volkswagen впервые разработала горизонтально оппозитный двигатель. Некоторые современные автомобили, входящие в Volkswagen Group сейчас комплектуются такими двигателями (например Porsche 997, Porsche Boxster и т.д.). Также в 40 – е года прошлого компания SUBARU вела свою независимую разработку своего двигателя. И по сей день компания Subaru комплектует свои автомобили именно горизонтально — оппозитными двигателями.

Для чего был создан оппозитный двигатель?

Был создан для понижения центра тяжести автомобиля. Наверное, всем известно, что чем ниже центр тяжести, тем лучше ездовые характеристики автомобиля, на поворотах крены автомобиля будут меньше.
