Переделка аккумулятора шуруповёрта на Li-Ion

Пошаговая переделка шуруповёрта на литий-ионные АКБ 18650

Для того чтобы переделать шуруповёрт, необходимо следовать инструкции сборки батареи и правилам сборки зарядного устройства.

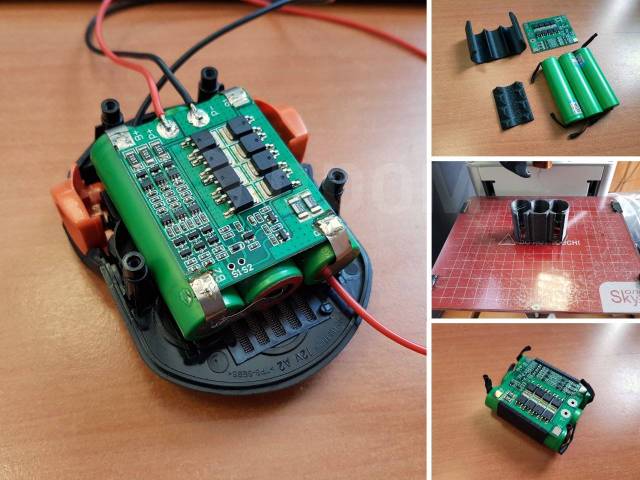

Процесс сборки батареи

1. Первым делом следует выяснить, поместятся ли новые компоненты в используемый корпус. Стоит учесть, что помимо аккумуляторных батарей будет использована плата BMS.
2. Зачастую случаются ситуации, когда места не хватает. Чтобы это исправить нужно будет удалить все лишние перегородки и другие моменты из старого корпуса шуруповёрта.
3. Если не хочется с этим заморачиваться и под рукой есть 3d принтер, то можно с лёгкостью напечатать новый корпус, который идеально подойдёт под новые элементы.
4. После этого потребуется объединить все компоненты.
5. Лучше всего покупать аккумуляторные батареи оснащённые шинками с магазина. Такие источники питания намного проще соединить, но стоят они дороже.
6. Соединительные элементы, как говорят производители, выполнены из никелевой металлической пластинки.
7. При пайке можно не использовать кислотный флюс. Это значительно снижает вероятность появления коррозий. Для дополнительного удобства, можно прикупить цифровой вольтметр. Он будет установлен в корпус и показывать значения напряжения во время работы.
8. Подключать необходимо параллельно цепочке АКБ через кнопочку. Далее потребуется в корпус вставить плату BMS. Подключать её необходимо согласно схеме.
9. Подключение платы происходит через контактную группу проводами с сечением 3,5 квадратных метра. Процесс сборки батареи на этом заканчивается, можно провести тестирование созданного устройства.

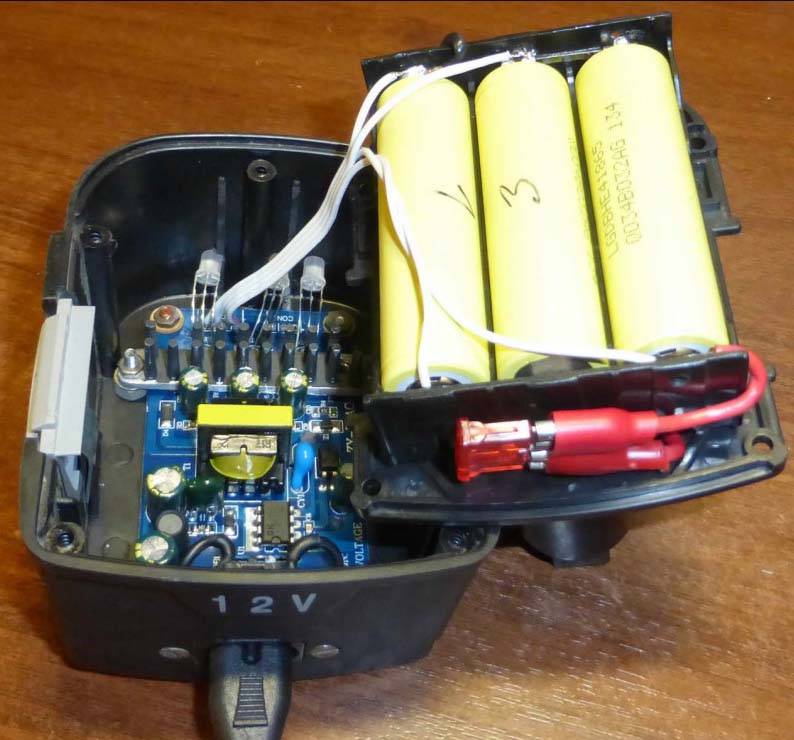

Сборка зарядного устройства

Подзарядка АКБ имеет некоторые особенности:

• на первом этапе пополнение электроэнергией производится при помощи электричества на постоянку. Этот шаг позволит зарядить аккумуляторную батарею примерно на 85 процентов;
• на следующем шаге производится постоянное питание напряжения, а электрический ток может снижаться.

Предварительная зарядка маломощным электрическим током требуется для того, чтобы восполнить энергией аккумуляторную батарею, которая находится в глубоком разряде. Для выполнения подобной работы потребуется универсальный зарядник. Если неправильно выполнять требования, то устройство не будет работать на всю заявленную мощность и не восполнит заряд во всю ёмкость.

Если не хочется тратить много средств на покупку такого зарядного, можно создать его самостоятельно. Но для этого понадобится хорошо владеть навыками сборки и пайки электронных приборов. Переделать другие зарядные устройства будет практически невозможно и очень сложно. Поэтому потребуется докупать все необходимые элементы и схемы.

Второй шаг зарядки при помощи постоянного напряжения не требуется. Контролировать зарядку нужно с помощью таймера. Сменить свойства и характеристики вышедшей аккумуляторной батареи, является разумным решением. Сделать это можно в домашней обстановке, только необходимо учесть специфические особенности.

Переделка шуруповерта на литиевые аккумуляторы 18650 14 В

При переделке шуруповертов разной мощности и фонариков с Ni-Cd на Li-ion, чаще используют аккумуляторы форм фактор 18650. Они легко встают в контейнер или гнездо, так как вместо двух-трех родных устанавливают один литиевый. Переделка АКБ шуруповерта должна вестись с учетом особенностей литиевых аккумуляторов на 18650.

Этот вид источников энергии не переносит глубокий разряд и излишний заряд. Значит, необходимо использовать платы управления величиной напряжения. Так как каждая батарея имеет свой характер, их заряд корректируется балансиром. Смысл переделки шуруповерта с напряжением на 14,4 В заключен в создании прибора с использованием литиевых аккумуляторов для облегчения ручного инструмента и повышения его работоспособности. Больше всего для этих целей подходят литиевые аккумуляторы 18650.

При подборе комплектующих, следует учесть, пусковой ток шуруповерта высок, необходимо выбрать соответствующий BMS на нужное количество банок и не менее чем на 30 А. Для переделки зарядки шуруповерта на литиевый аккумулятор необходимо запастись хорошим паяльником, не кислотным флюсом и толстыми проводами для выполнения перемычек.

Комплектация:

• Литий-ионные банки в количестве 4 шт.
• Контроллер li-ion аккумулятора на 4 банки, хорошо подходит CF-4S30A-A. В нее встроен балансир, контролирующий заряд каждого элемента.
• Термоклей, флюс для паяния ТАГС, припой.
• Термостойкий скотч;
• Соединительные перемычки или толстый провод в изоляции сечением не менее 0,75 квадрата, порезанный для мостиков.

Порядок работы по переделке шуруповерта под 18650:

• Разобрать корпус и извлечь из контейнера связку из 12 Ni-Cd элементов.
• Убрать гирлянду, оставив разъем с выводами «+» и «-» . Вместо термодатчика установится термопара от контроллера.
• Спаять сборку, учитывая, что нельзя использовать кислоту, только нейтральный флюс и чистый припой. В период соединения нельзя разогревать крышки. Работать точечно.
• Подключить балансировочные точки к контроллеру, согласно схеме. На плате разъемы предусмотрены.
• Соединить сборку с выводами плюса и минуса.
• Проверить работоспособность схемы. Если все работает, собранную АКБ, контроллер разместить в гнезде, закрепить с помощью герметика.

Если ЗУ не универсальное, потребуется дополнительная переделка. Шуруповерты на 12 V с универсальным зарядным устройством собирают так же, но используется защитная схема подключения 3х18650 3,7 В на литиевые аккумуляторы. Точно так же переделывается отвертка с использованием комплекта АКБ 18650 в количестве 2 элементов.

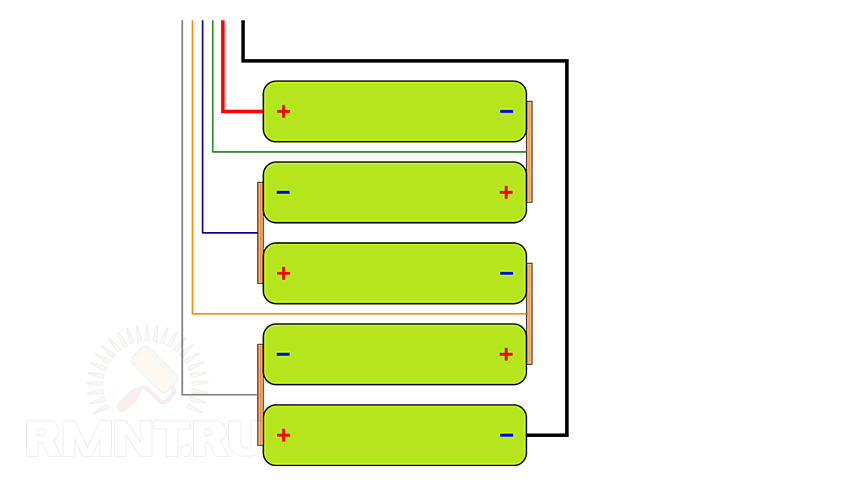

Схема соединения аккумуляторов

Чтобы получить заветные 12 или 18 В, элементы нужно соединять последовательно. Всё, никаких хитростей, только соблюдайте полярность. Минус каждой батареи соединяется с плюсом следующей, крайние два провода подключаются к контактной колодке.

Если удваиваете ёмкость, последовательно соединяются не отдельные батарейки, а сборки из 2-х элементов. В каждой сборке положительный контакт соединён с положительным соседа, аналогично дело обстоит с отрицательными.

Чтобы в итоге перемычки между аккумуляторами не сплелись в невнятную паутину, продумайте схему соединения заранее. Удобнее всего спаивать батареи, когда они уже смотаны в тугую пачку, длину перемычек выбирайте минимальную.

Также предварительно залудите перемычки из многопроволочной жилы в 2,5 мм2 и дополните их балансировочными проводами так, чтобы по одному проводку приходилось на каждый узел между параллельно соединёнными аккумуляторами или группами. Длина проводов — чтобы доставали до балансировочного разъёма в корпусе, сечение около 0,5 мм2.

При пайке первой разогревается залуженная жила перемычки, затем она подносится к контакту батарейки, пока на нём не расплавится припой. Во время остывания можно придавливать место спайки деревянной щепкой. И не жалейте олова — соединение должно быть очень надёжным. Также не забудьте смыть остатки флюса, иначе через полгода-год эксплуатации все усилия пойдут прахом. Особенно внимательно промывайте плюсовый контакт замысловатой формы, для смывки можно использовать медицинский спирт или ацетон.

Если вы попытаетесь подпаять крайние провода аккумуляторной батареи к никелевым контактам колодки, вы, скорее всего, её безнадёжно испортите, перегрев пластик. Гораздо лучше просверлить по два отверстия диаметром 3–4 мм и притянуть жилы к пластинкам парой небольших винтов. Здесь удобно использовать планочки с двойными отверстиями, которые массово выковыривались из старых советских вилок.

Вместе с крайними жилами связки аккумуляторов прикрутите ещё пару балансировочных проводов. Получившийся в итоге балансировочный шлейф нужно припаивать в определённом порядке. Из даташита на разъём определите его контакт, пронумерованный единицей, и припаяйте к нему провод от положительной клеммы. Далее следуйте по цепочке аккумуляторов и припаивайте провода последовательно, один за другим, завершая соединением последнего контакта с общей минусовой жилой.

Неисправности и ремонт зарядного устройства для АКБ

Чтобы произвести ремонт зарядки, необходимо иметь хотя бы минимальные знания в радиоделе, а также прибор для “прозвонки” радиодеталей устройства — тестер. Все зарядные устройства для шуруповертов похожи между собой и имеют следующие узлы:

• низковольтную часть, включающую в себя выпрямитель преобразователя, а также схему, которая обеспечивает подачу питания для зарядки АКБ;
• понижающий инвертор;
• сетевой выпрямитель.

Сетевые выпрямители можно назвать самыми выносливыми элементами зарядников, если их правильно эксплуатировать. Но если зарядка предназначена для работы от электросети 120-130 В, и во время подключения ее через конвертор сгорает предохранитель, то чтобы починить ее, неисправность следует искать именно в выпрямителе. В зарядных устройствах, работающих от 220 В, часто горят высоковольтные транзисторы инвертора. В то же время, остальная электроника зарядки и выпрямитель инвертора выходят из строя очень редко. Также причиной того, что не работает зарядное устройство, можно считать пробитые или вздутые конденсаторы.

Перед поиском неисправности потребуется разборка корпуса зарядного устройства. Делать это следует аккуратно, поскольку большинство корпусов собирается на 1 шурупе и на защелках, которые легко ломаются.

Все составляющие электронной схемы зарядки необходимо проверять тестером. Чаще всего, оказывается неисправным конденсатор выпрямителя. Даже если при визуальном осмотре вы увидите вздувшиеся электролиты, их необходимо перепаять, заменив на исправные аналоги. Далее, установив предохранитель с нужным номиналом, можно проверить работу платы в режиме зарядки АКБ. Если проблем не обнаружено, показатели тока и напряжения находятся в пределах нормы, то плату можно монтировать в корпус.

Если плата зарядного устройства все равно отказывается работать, и зарядка батареи не происходит, тогда необходимо искать неполадки дальше. Исправность предохранителя, а также наличие напряжения на конденсаторе свидетельствует о том, что неисправность находится в инверторе. Диагностика инвертора является сложной задачей и требует наличие определенного опыта, а также специальной аппаратуры — осциллографа. Если опыта и аппаратуры нет, то отремонтировать зарядку можно, поочередно проверяя все радиодетали, меняя транзисторы и микросхемы преобразователя, и каждый раз проверяя плату на работоспособность.

Также при визуальном осмотре можно заметить и пробитые диоды. Они будут отличаться своей желтизной вследствие перегрева. Если хотя бы один диод (диодного моста) пробивает, он коротит на себя трансформатор. Случившееся вызывает перегрев остальных диодов, вследствие чего возникает перегрев обмоток трансформатора и их межвитковое замыкание. Поэтому нужно проверить тестером все подозрительные диоды и обе обмотки трансформатора. Проверка чаще всего показывает обрыв на первичной обмотке.

Стоит знать, что практически во всех трансформаторах такого типа стоит тепловая защита, которая срабатывает при температуре 130°С. Обычно этот датчик находится под верхними слоями изоляции трансформатора. Если заменить датчик нечем, то на свой страх и риск можно просто спаять ножки датчика, исключив обрыв. Далее, следует вернуть снятую с обмоток изоляцию на место и проверить работоспособность зарядного устройства. В большинстве случаев, данная неисправность трансформатора устраняется довольно простым способом.

Доводы «за»

• Энергетическая плотность литий─ионных элементов значительно выше, чем у никель─кадмиевых, которые по умолчанию используются в шуруповёртах. То есть, аккумулятор на литиевых банках будет иметь меньший вес, чем на кадмиевых при той же ёмкости и выходном напряжении;
• Зарядка литиевых аккумуляторных элементов происходит значительно быстрее, чем в случае Ni─Cd. Для их безопасной зарядки потребуется около часа;
• У литий─ионных аккумуляторов отсутствует «эффект памяти». Это значит, что их необязательно полностью разряжать перед тем, как ставить на зарядку.

Теперь о недостатках и сложностях литиевых аккумуляторов.

Советы домашних умельцев

Несмотря на большой выбор профессионального и бытового инструмента в магазинах, многие домашние мастера изготавливают этот инструмент своими руками из простых и доступных материалов.

Как сделать электрическую отвёртку своими руками

Чаще всего умельцы изготавливают мини аккумуляторную отвёртку своими руками для разборочно-сборочных и ремонтных работ с офисной техникой, электрическими игрушками и другими видами креплений с миниатюрными винтами, болтами и гайками. Для этих целей они используют:

• четыре батарейки АА на 1,5 вольта с корпусом от старого пульверизатора;
• два трёхконтактных металлических тумблера;
• электромотор на 6 вольт и редуктор от детской игрушки;
• пластиковый магазин для бит;
• две пластиковые бутылки.

Кроме этого, потребуются недорогие материалы и стандартный бытовой инструмент:

• силиконовый клей;
• пластиковая полоска;
• изоляционная лента;
• ножницы;
• отвёртка;
• кусачки;
• паяльник.

Видео: как сделать мини электрическую отвёртку своими руками

Переделка электрической отвёртки на литиевые аккумуляторы

Есть смысл поменять NiCd батареи в аккумуляторной отвёртке на литиевые. Выгоды очевидны:

• Li-ion аккумуляторы используются чаще, их легче купить;
• их можно заряжать, не дожидаясь полной разрядки;
• ёмкость, а следовательно, и мощность литиевых батарей больше, чем у кадмиевых аналогов.

Здесь будет рассмотрен пример переделки аккумуляторной отвёртки на литиевые батареи, которые используются при ремонте системных блоков, принтеров и другой оргтехники. Поэтому её зарядка будет осуществляться от порта компьютера.

Инструменты и материалы

Для переделки на литий потребуются:

• плата контроллера заряда ТР 4056 без защиты (можно купить на любом радиорынке);

  Плата для зарядки литиевых аккумуляторов продаётся на компьютерных рынках

• литиевые батареи от ноутбука;
• соединительные провода различной длины;
• набор надфилей;
• термопистолет с клеем.

Для уменьшения штатного зарядного тока платы с 1 А вдвое следует перепаять резистор сопротивлением 1,2К на резистор 2,4К.

Последовательность работ

Замена аккумуляторов производится довольно просто, для этого специальные электротехнические навыки не нужны.

1. Аккуратно разъединяем половинки корпуса. Для этого откручиваем винты и снимаем одну половинку.

   Корпус отвёртки разбирается на две части после откручивания всех соединительных болтов

2. Извлекаем старые кадмиевые батарейки и прикидываем, куда поместить гнездо USB. Приемлемый вариант — в плоскости разъёма.

   После отсоединения блока NiCd батареек нужно определить место для установки разъёма USB, через который прибор будет заряжаться

3. Фрезой вырезаем в пластмассовом корпусе на стыке углубление для USB и светодиодов зарядки.

   Корпус отвёртки обычно выполнен из толстого пластика, поэтому для аккуратного изготовления отверстия лучше пользоваться специальным инструментом

4. Вставляем литиевую батарейку и контроллер зарядки на свои места. Соединяем проводами между собой и электродвигателем. Фиксируем диэлектрической пастой.

   Размещаем литиевые батарейки в рукоятке отвёртки и подсоединяем к плате зарядки и к электродвигателю

5. Собираем корпус аккумуляторной отвёртки. Для этого обезжириваем стык и наносим клей. Потом прижимаем половинки корпуса друг к другу и стягиваем винтами.

   Обезжириваем стык и наносим на него термоклей

6. Подсоединяем шнур для зарядки к включённому компьютеру и к гнезду USB на корпусе отвёртки.

   Для проверки правильности сборки нужно подключить отвёртку к компьютеру — индикаторы зарядки долны загореться

7. Ждём окончания процесса зарядки. Как только индикаторы загорятся синим светом, можно начинать пользоваться отвёрткой.

   Отвёрткой можно пользоваться после того, как индикаторы загорятся синим цветом

Видео: переделка отвёртки на Li-on аккумулятор

1. Раскрутить половинки корпуса, не забывая про откручивание скрытых шурупов.
2. Извлечь старые батарейки аккумулятора с отрезанием проводов, концы заизолировать.
3. Выяснить напряжение из маркировки, нанесённой на рукоятку.
4. Удалить старый адаптер для зарядки.
5. Вместо него подобрать новый адаптер питания, с ограничением по току чуть выше номинального напряжения.
6. Собрать с соблюдением обратной последовательности.

   В самом простом варианте вместо аккумулятора внутрь отвёртки можно вставить адаптер питания и выпустить наружу кабель с клеммным разъёмом

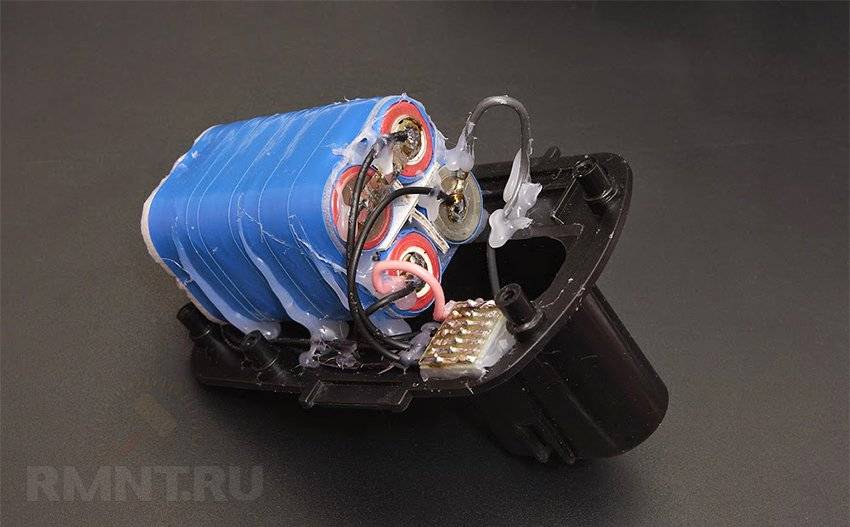

Соединение литиевых аккумулятор шуруповерта в одну сборку

Выполнить соединение новых литиевых батареек в единую цепь можно несколькими способами:

Кассеты, они же холдеры или боксы. Самый простой вариант, для которого не требуется дополнительное паяльное оборудование. Батарейки просто устанавливаются в холдер соответствующими полюсами. Недостаток – контакты кассет перегреваются от больших токов и могут быстро выйти из строя.

Соединительные кассеты

Точечная сварка. Лучший способ для сборки новых литиевых батарей в единую цепь. Если есть сварочный аппарат и уверенность в собственных силах, стоит соединять именно так. Риск повреждения батареек при точечной сварке намного меньший, чем при пайке.

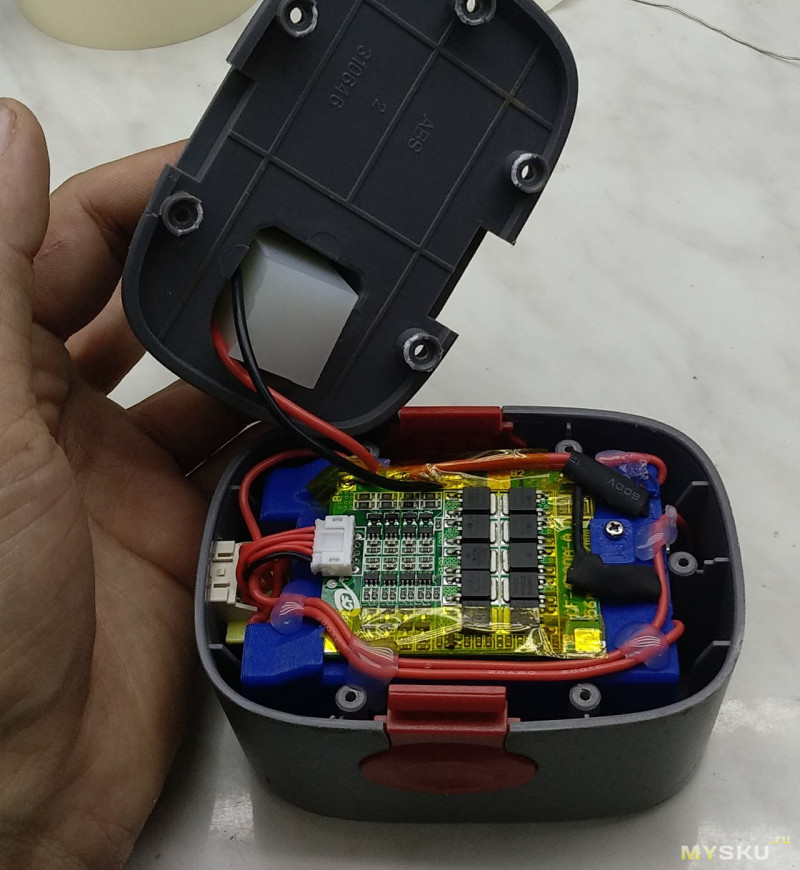

Сборка готового аккумулятора

Все части объединяют в цельный блок. К собранному блоку припаивают провода. Все действия выполняют в соответствии со схемой подключения. К батарейкам делают припой проводов сечением 1.5 мм2. Чтобы части блока не соприкасались, применяют термоусадочную трубку. Сборку соединяют с выходами «плюс» и «минус». Спаянную схему тестируют, если все работает нормально, приступают к сборке корпуса.

Сначала очищают все его части, продумывают как в нем разместить новый зарядный блок. По размерам он намного меньше того, что стоял раньше, потому его необходимо надежно закрепить. В противном случае по время работы инструмента они будут вибрировать. Чтобы батарейки надежно держались, есть специальные держатели, которые защитят банки от вибраций при работе шуруповерта. Для фиксации блока можно использовать клей Момент или герметик.

Клеммник с припаянными проводами аккуратно устанавливают на прежнее место. Если в корпусе отсутствуют пазы для его фиксации, надо закрепить самому. Далее собирают защитную плату и объединяют все части аккумуляторного блока. В конце надо проверить надежность размещения.

Чтобы продлить срок службы батарейки, минимизировать потери емкости и эффективно использовать ее возможности, надо знать, как хранят литиевые аккумуляторы для шуруповерта. Для хранения их вытаскивают из инструмента, кладут в прохладное и сухое место. Оптимальная температура от +1…+25 градусов. Нельзя, чтобы они заморозились. Можно класть в холодильник, положив в пакет, чтобы не появилась влага, но ни в коем случае не в морозилку. Хранят литиевую батарею в заряженном состоянии (лучше всего, если степень заряда будет 40%). Тогда удастся избежать падения напряжения при саморазрядке ниже значения 2.5 В/элемент. Если ее оставить храниться на 3 месяца и больше с напряжением ниже порогового показания 2.5 В, случится падение емкости, которое восстановить не удастся, также произойдет коррозия элементов.

Все манипуляции выполняют по схеме

Порядок переделки

Разборка

Корпус шуруповерта, который необходимо разбирать для замены аккумуляторов, крепится винтами или клеем. В первом случае достаточно воспользоваться отверткой – процесс не займет более 5 минут. Если корпус приклеен – поможет молоток. Несколько интенсивных ударов в нижнюю часть около кромки разъединят шуруповерт, открыв внутренний отсек с аккумуляторами. Сам корпус при этом не повреждается, так как защита от ударов предусмотрена конструкцией.

Как выглядит разобранный корпус аккумулятора?

Вынув схему с аккумуляторами, обратите внимание на контактные пластины – они нужны для подсоединения новых батарей. Их можно открепить отверткой или плоскогубцами, но делать это нужно аккуратно, чтобы не повредить пластиковые элементы

Также рекомендуется сохранить штатный термодатчик и размыкатель. От них зависит работа зарядного устройства, если его не планируется заменять.

Следующий этап подразумевает пайку кабелей к плате стабилизации. Блок с аккумуляторами подсоединяется к защитному модулю через подготовленные провода с сечением 1,5 или 2,5 мм2

При подключении важно соблюдать схему:

• на плюс к контакту В+;
• на минус к контакту В-.

Кабели с остальных контактов аккумулятора присоединяются к зажимам В1, В2 и В3. Число соединений зависит от количества батарей. Не следует забывать и о технике безопасности – во избежание короткого замыкания плата стабилизации изолируется от батарей термоусадкой.

После пайки проводов к плате необходимо подсоединить блок питания. На самом модуле для этого предусмотрены контакты Р+ и Р-. От них кабели идут к соответствующим клеммам стандартной микросхемы.

Сборка

Схема подключения новых деталей.

После подключения новых аккумуляторов к схеме шуруповерта необходимо припаять провода к внутренним элементам устройства. Потребуются кабели с сечением 0,75 мм2, так как токи проводятся довольно большие. Провод с таким сечением хорошо выдерживает токи более 20 А при напряжении 12 В. В процессе пайки можно не волноваться о том, что аккумуляторам повредит перегрев – литиевые АКБ хорошо его выдерживают. Однако потребуется быстродействующий флюс, например глицериновый ТАГС.

Для большей надежности устройства можно пустить на контактные разъемы аккумуляторного блока толстые провода с сечением 1,5 мм2, особенно, если позволяет свободное пространство. Перед припайкой к ответным контактам также нужно использовать отрезки термоусадочной трубки. Она дополнительно изолирует плату от элементов батареи. В ином случае края пайки могут повредить конструкцию литиевого элемента и привести к короткому замыканию.

Заряжается обновленный шуруповерт штатным зарядником, если его замена не предусмотрена.

Переделка зарядного устройства

В случаях, когда стандартная зарядка не подходит к новым литиевым аккумуляторам по вольтажу и прочим параметрам, необходимо ее модернизировать. Переделать зарядное устройство шуруповерта для литиевых аккумуляторов можно, установив недостающие элементы контактной схемы. В их число входят: узлы остановки зарядки, защитные элементы и т.д. В целом ЗУ дорабатывается под основной параметр – выводной ток. Если зарядное устройство необходимо менять основательно, то дешевле и проще будет купить новое универсальное оборудование, которое автоматически рассчитывает ток и напряжение.

Переделка шуруповерта под литиевые батареи – это довольно простой процесс, не требующий наличия специальных знаний и умений. Нужно лишь знать базовые правила соединения контактов и уметь паять на начальном уровне

Не менее важно соблюдать технику безопасности, чтобы не повредить элементы шуруповерта. Также может потребоваться переделка зарядного устройства под новые характеристики аккумуляторов, но в большинстве случаев проще купить автоматическое ЗУ

Как переделать

Непосредственная замена аккумуляторов в шуруповерте не зависит от емкости питающих элементов. Процесс производится в несколько этапов, начинаясь с корпусной разборки аккумулятора.

Разборка блока питания для новой зарядки

Лучше, если он имеет шурупную или заклепочную сборку. Хуже если имеет место клеевое соединение, в этом случае все делается с предельной аккуратностью.

Затем изнутри удаляются все элементы, кроме контактных пластин или клемм. Новые батареи последовательно соединяются между собой выбранным способом (пайка, точечная сварка). Последовательность является ключевым фактором успеха, обеспечивая неизменность емкости и напряжения. Для соединения подходят провода сечением 2,5 мм², способные выдержать высокое напряжение при работе.

Пайка проводов к модулю стабилизации

Аккумуляторный блок и защитная плата BMS соединяются между собой при помощи проводов. Желательно использовать сечение 1,5 и даже 2,5 мм². Непосредственная схема подключения состоит в:

1. Соединении провода идущего на плюс к соответствующему контакту платы, обозначенному B+;
2. Соединении провода идущего на минус к соответствующему контакту платы, обозначенному B-;
3. Провода с остальных контактов блока подключаются к клеммам, обозначенным на плате как B1, B2, B3. Количество соединений зависит от числа аккумуляторов.

Во избежание короткого замыкания защитный модуль изолируется от аккумуляторов термоусадкой, это убережет его от контактов пайки или сварки.

Пайка проводов блока питания с модулем

На самой плате BMS есть еще 2 контакта, обозначенные P+ и P-. От них провода идут к соответствующим клеммам старой микросхемы.

Установка напряжения

На резисторах устанавливается выходное напряжение. Этот показатель на каждый элемент не должен превышать 4,2 вольт.

Размещение в корпусе

Заключительный этап состоит в сборке аккумулятора. Корпусные части тщательно вычищаются, аккумуляторный блок вставляется в полости. Учитывая меньшие размеры, его крепят к поверхности посредством клея или герметика.

К клеммам припаивают провода плюс и минус, клеммник также укладывается в корпус, следом аккуратно помещается защитная плата BMS. В конце части корпуса соединяются шурупами, скобами или клеем.

Отличие зарядного устройства от блока питания заключается в присутствии тока заряда. От него зависит уровень напряжения и соответствующие ограничения. Контроллер реагирует на перегрузку, некорректную полярность, несоответствие выходному значению. Как правило, устройство просто отключается.

Трансформация состоит в дополнении ЗУ, куда включают такой элемент как модуль BMS, с регулировкой резисторов. Остается задать нужные значения, достигнув которых заряд останавливается. Нередко при переделке зарядного устройства, зеленый индикатор не загорается. Вместо этого просто гаснет красная лампочка.

Большинство современных шуруповертов оснащается универсальными ЗУ. Они работают как на никель-кадмий, так и на литий. Приобретается готовая зарядка, но это дополнительные вложения.

Резюмируя, чтобы переделать АКБ шуруповерта на li ion 12 вольт либо 14, 18 вольт, необходим набор комплектующих, опыт работы с электрооборудованием и немного свободного времени. Целесообразно предварительно рассчитать общую стоимость вложений. Ремонт — долгая процедура, поэтому иногда проще купить новый шуруповерт, их цена сегодня не высока.

Подготовительные моменты

В первую очередь следует определить максимальный показатель величины напряжения. Для данной цели требуется рассчитать число элементов. Для трех деталей наиболее приемлемым значением является 12 Вольт, для 4-х – 16 В.

Возьмите за основу аккумулятор на шуруповерт с максимальным напряжением 14,4 В. В данном случае рекомендуется использовать 4 элемента. Таким образом не только уравняется отличие в вольтах, но и повысится показатель емкости. Получается, что шуруповертам на литиевом аккумуляторе можно будет намного дольше работать.

Что касается типа батареек, то специалисты рекомендуют отдать предпочтение 18650 серии, она является наиболее оптимальным вариантом. Далее следует разобраться с емкостью и разрядным током. При нормализированном функционировании прибора потребляемый уровень тока варьируется в пределах 5-10 Ам. Но если происходит непредвиденный резкий спуск, то значение вырастает до 25 Ам. Чтобы не навредить батарее во время такого перепада, рекомендуется подбирать элементы с повышенным значением разрядного тока, к примеру, до 30 Ам.

Батарейки 18650 серии с повышенным значением разрядного тока

Вместо четырех литий ионных банок можно применять восемь. Но для этого необходимо скрепить параллельно по 2 элемента. Далее соединительные пары требуется присоединить последовательно

Здесь важно учитывать, что не все корпуса АКБ способны вместить одновременно 8 деталей

Контролер нужно подбирать по показателю номинального напряжения, а также с учетом тока разряда. Данные значения должны соответствовать. Точнее, напряжение будет полностью совпадать как для батарейки, так и для контролера, но только рабочий ток разряда должен быть в 2 раза меньше предельного.

Еще при переделке шуруповерта на литий необходимо учитывать размеры защитной платы, поскольку она должна полностью вместиться в корпус оборудования. В обратном случае необходимо применять фантазию для увеличения корпусной части. Оставлять открытой данную деталь категорически не рекомендуется.

Меры предосторожности и техника безопасности при работе с АКБ

Перед проведением мероприятий необходимо изучить технику безопасности и внимательно соблюдать все правила.

• пользоваться сварочным аппаратом и другими сложными устройствами, необходимо только при наличии опыта работы с данными инструментами;
• подобрать правильные по характеристикам и качеству инструменты;
• надеть старую одежду, желательно перчатки и очки;
• проводить работы рекомендуется на открытом свежем воздухе. Если нет такой возможности, то в хорошо проветриваемом помещении;
• проверить исправность каждого инструмента и самих аккумуляторных батарей;
• в ходе работы не допускать попадания капель кислоты на поверхность устройство, так как это может вызывать коррозию. Также нельзя допускать, чтобы кислота попала на кожу;
• при попадании кислоты на кожу, необходимо немедленно промыть участок с помощью специального раствора или как минимум обычной воды;
• проводить мероприятия только в отсутствии влажности;
• оптимальная температура проведения мероприятия должна быть не менее 15 градусов. Работа в морозы или при слишком сильной жаре не рекомендуется, так как не все элементы приспособлены к нестандартным погодным условиям;
• желательно использовать кусачки в роли теплоотводов;
• электрический ток может достигать 12 Ампер. Все микроэлементы слишком чувствительны к перегреву. Поэтому проводить процедуру пайки нужно как можно быстрее, но при этом качественно;
• после окончания работ, требуется проверить результаты, проведя тестирование.
