Четырехступенчатая коробка передач и пятиступенчатая КПП: что лучше

Как это работает

Проще всего пояснить принцип действия данного узла на примере работы механической коробки передач. По сути, МКП это многоступенчатый понижающий редуктор, собранный по трехвальной, а реже по двухвальной схеме. Первичный, или ведущий вал посредством сцепления соединен с маховиком ДВС. Вторичный, или ведомый вал имеет жесткое соединение с карданным валом автомобиля. Третий, промежуточный, вал необходим для передачи оборотов от ведущего вала к ведомому. Валы располагаются параллельно друг другу и собраны в едином корпусе.


На ведущем валу располагается шестерня, передающая движение промежуточному валу. Промежуточный вал оснащен блоком мертво закрепленных шестерен, часто изготовленных как единое целое. Шестерни ведомого вала расположены в щлицах оси или специальных ступицах. Между ними располагаются муфты включения передач, которые вращаются вместе с валом, но способны передвигаться по его продольной оси. Шестерни и муфты ведомого вала могут взаимодействовать друг с другом при помощи зубчатых венцов на своих торцевых поверхностях.

При включении какой либо передачи, кроме заднего хода, муфта, ответственная за ее включение соединяется с соответствующей шестерней и блокирует ее. Двигаясь как единое целое, ведомый вал передает вращение на карданный. Поступательное движение муфте сообщает водитель транспортного средства, воздействуя на нее при помощи ручки переключения передач, взаимодействующей с вилками и ползунами коробки.

Статья в тему: Замена стоек в автомобиле

Четырехступенчатая коробка передач и схема ее работы

Цветом выделены:

  • Первичный вал – оранжевый
  • Вторичный – желтый
  • Промежуточный – серый

Цифро-буквенные обозначения указывают на номер передачи и задний ход. Нейтральное положение и включение первой передачи

Как это работает

Проще всего пояснить принцип действия данного узла на примере работы механической коробки передач. По сути, МКП это многоступенчатый понижающий редуктор, собранный по трехвальной, а реже по двухвальной схеме. Первичный, или ведущий вал посредством сцепления соединен с маховиком ДВС. Вторичный, или ведомый вал имеет жесткое соединение с карданным валом автомобиля. Третий, промежуточный, вал необходим для передачи оборотов от ведущего вала к ведомому. Валы располагаются параллельно друг другу и собраны в едином корпусе. На ведущем валу располагается шестерня, передающая движение промежуточному валу. Промежуточный вал оснащен блоком мертво закрепленных шестерен, часто изготовленных как единое целое. Шестерни ведомого вала расположены в щлицах оси или специальных ступицах. Между ними располагаются муфты включения передач, которые вращаются вместе с валом, но способны передвигаться по его продольной оси. Шестерни и муфты ведомого вала могут взаимодействовать друг с другом при помощи зубчатых венцов на своих торцевых поверхностях.

При включении какой либо передачи, кроме заднего хода, муфта, ответственная за ее включение соединяется с соответствующей шестерней и блокирует ее. Двигаясь как единое целое, ведомый вал передает вращение на карданный. Поступательное движение муфте сообщает водитель транспортного средства, воздействуя на нее при помощи ручки переключения передач, взаимодействующей с вилками и ползунами коробки.

Четырехступенчатая коробка передач и схема ее работы

Цветом выделены:

  • Первичный вал – оранжевый
  • Вторичный – желтый
  • Промежуточный – серый

Цифро-буквенные обозначения указывают на номер передачи и задний ход. Нейтральное положение и включение первой передачи

История развития МКП, от Ford T до Bugatti Veyron

Со времен появления первого автомобиля и по наши дни конструкторы используют следующие типы МКП:

  • 2-х ступенчатая планетарная коробка стояла на знаменитом Ford T, чей выпуск начался в 1908 году.
  • 3-х ступенчатая МКП появилась в 1920 году. Просуществовала до конца 60-х годов двадцатого века. Встречается на раритетных автомобилях, находящихся в частных коллекциях.
  • Четырехступенчатая МКП появилась на свет всего на три года позже трехступенчатой. Но из за отсутствия синхронизаторов плохо выдерживала ударные нагрузки при использовании неопытным водителем. Большинство производителей устанавливали на свои автомобили трехступенчатую МКП, четырехступенчатая считалась спортивной опцией.
  • Пятиступенчатая коробка передач появилась в 70-х годах прошлого столетия, а уже через десять лет ей оснащалось подавляющее большинство легковых автомобилей.
  • 6-ти, 7-ми, 8-ми ступенчатые коробки разрабатывались с 2000 года, и на данный момент устанавливаются на автомобили Элит класса. К примеру, 5-ти ступенчатая коробка, оснащенная двумя дополнительными передачами Overdrive, стоит на BMW M5.

КПП 6 ступенчатая описание конструкции на примере модели Volkswagen Touareg

Шести-ступенчатая коробка передач современного автомобиля марки Туарег является ярким представителем устройств нового поколения. Данная конструкция имеет ряд передаточных чисел улучшенной плотности, благодаря чему осуществляется передача максимального крутящего момента на колеса транспортного средства. Данное свойство коробки особенно ценится при эксплуатации машины на дорогах плохого качества и при быстрой езде по ровным покрытиям (спортивные модели).

Схема механической коробки модели Touareg:

1 – картер механизма сцепления; 2 –вал первичный; 3 – ведущая шестерня; 4 – муфта синхронизатора; 5 –шестерня VI передачи; 6 –шестерня III передачи; 7 –шестерня IV; 8 –шестерня II передачи; 9 –шестерня I передачи; 10 – шток с вилкой для переключения передач; 11 –шестерня передачи заднего хода; 12 – вторичный вал; 13 – промежуточный вал; 14 – задний отсек КПП; 15 –шестерня I передачи и передачи заднего хода; 16 –шестерня II передачи; 17 –шестерня IV передачи; 18 –шестерня III передачи; 19 –шестерняVI передачи; 20 –шестерня постоянной передачи.

При передаче мощности на колеса задействованы зубчатые колеса, размещенные на первичном, вторичном и промежуточном валах.

  • момент вращения сообщается на трансмиссию при помощи дисков механизма сцепления;
  • валы опираются на радиальные подшипники;
  • шестерни неподвижного типа выполнены совместно с валами;
  • подвижные шестерни зацеплены с неподвижными зубчатыми колесами;
  • при включении заданной скорости соответствующие синхронизирующие муфты соединяют шестерни с валом вторичным, при этом момент вращения передается на главную передачу, с целью дальнейшего приведения в движение колес автомобиля.

Схема синхронизирующей муфты

В состав синхронизатора входят следующие элементы:

  • Ступица (1).
  • Кольцо наружное (3).
  • Блокираторы (2).
  • Сухарики (4).
  • Листообразная пружина (5).

Конструкцией ступицы предусмотрены специальные шлицы, нарезанные на внутренней поверхности. При помощи шлицов ступица плотно сидит на вторичном валу. Внешний диаметр оформлен шлицами для соединения с подвижным кольцом.

На внутреннем диаметре кольца наружного имеются специальные прорези для зацепления со ступицей и вращающимися зубчатыми колесами. Вилка входит в проточенную канавку кольца для переключения скоростей.

Назначение колец с коническими стенками – уравнивать (синхронизировать) скорость вращения валов – промежуточного со вторичным. Это обеспечивает плавное включение шестеренок выбранного режима. Детали, под названием «сухари», расположены на пружине листового типа (5).

Принцип срабатывания синхронизатора:

  1. Переключение скоростей осуществляется при выключенном сцеплении.
  2. Выходной вал силового агрегата отделен от первичного.
  3. Шестерни находятся в свободном вращении, т. к. поток мощности пока не передается от двигателя на колеса автомобиля.
  4. Вилка штока передвигает синхронизирующую муфту к рабочей шестерне (в соответствии с выбранным режимом).
  5. Происходит выравнивание скоростей муфты синхронизатора и заданного зубчатого колеса.
  6. Далее происходит сопряжение валов КПП (первичного, промежуточного, вторичного) через систему зубчатых зацеплений шестерен.
  7. Теперь каждый вал крутится с определенной скоростью.
  8. Скорость их вращения пропорциональна передаточному числу, в соответствии с выбранным режимом.

Плюсы и минусы механической КПП

Преимущества МКПП:

  • возможно буксирование машины на любую дальность маршрута даже с заглушенным двигателем;
  • возможен запуск автомобиля с «толкача» при разряженном АКБ или неисправностях в системе зажигания;
  • меньшие габариты и вес, чем у автоматической КПП;
  • динамичность транспортного средства, возможность выбирать манеру управления, путем подходящего изменения оборотов двигателя;
  • возможно использование по максимуму всех возможностей двигателя при регламентированных производителями оборотах на каждой скорости, при которых крутящий момент максимальный или приближен к нему;
  • динамичный разгон и экономия топлива в сравнении с автоматом (при агрессивных и спортивных манерах вождения расход возрастает);
  • простота конструкции;
  • приемлемая цена обслуживания и ремонта, особенно в сравнении с АКПП;
  • большой ресурс работы.

К минусам МКПП относятся:

  • сложность вождения автомобилей с МКПП, особенно для начинающих;
  • сцепление, которое возможно спалить неопытным водителям или при регулярном буксовании в снегу и на льду;
  • по неопытности присутствует вероятность повредить трансмиссию при переключении на заднюю скорость при движении вперед или неправильной работы со сцеплением;
  • сниженный ресурс двигателя из-за слишком низких или наоборот высоких оборотов, АКПП не даст такого сделать;
  • при недостаточно быстром переключении ступеней и при переключении на слишком низких оборотах происходит значительная потеря мощности мотора;
  • повышенная утомляемость из-за необходимости контролировать сцепление, выбор и переключение скоростей, особенно у неопытных водителей;

Преимуществ у механической КПП достаточно много, а минусы исчезнут с приобретением опыта вождения на МКПП.

Автоматические и полуавтоматические коробки передач

Несмотря на потрясающие возможности современных коробок передач, их конструкция основана на той же, проверенной временем МКП. Изменения затронули привод переключающих муфт и способ передачи крутящего момента от коленвала двигателя на ведущий вал коробки, в остальном же схема осталась неизменной.

Отдельным рядом стоят устройства под названием вариаторы, их принцип действия будет рассмотрен отдельно.

Автоматическая коробка передач или АКПП состоит из гидротрансформатора и обычной 5-ти или 6-ти ступенчатой МКП. Роль гидротрансформатора заключается в плавном выравнивании скоростей вращения ведущего и коленчатого валов. По достижении нужной скорости блокировочная муфта переводит гидротрансформатор в режим гидромуфты. За работу АКПП отвечает электронный блок управления.

Роботизорованная коробка передач представляет собой МКП, в которой функции переключения передач и выключения сцепления полностью автоматизированы. Электронный блок управления и электромеханические сервоприводы справляются с поставленной задачей не хуже профессионального гонщика.

Коробка передач ВАЗ 2107 пятиступенчатая схема, ремонт,

АвтолюбителиЗамена натяжителя цепи привода распределительного вала Ваз-2107Post navigationПопулярные статьиРазделы сайта

Конечно же, всем известно, что работы по ремонту двигателя или коробки передач автомобиля лучше доверять профессионалам. Но для каждого владельца ВАЗ 2107 будет совершенно не лишней информация о том, как снять коробку и провести ее ремонт самостоятельно.

Пятиступенчатая коробка передач ваз 2107 нуждается в ремонте при появлении следующих признаков:

  • появление гула или усиление привычных шумов;
  • затруднение переключения передач;
  • самопроизвольное отключение во время движения;

https://youtube.com/watch?v=t4hvIWvZc-E

Эти признаки вызываются износом различных деталей КПП 5, например, подшипников, синхронизаторов, сферических шарниров или сальников. Но в любом случае, при обнаружении неисправностей потребуется снятие и разборка механизма. А для того чтобы проделать все эти действия верно, необходимо ориентироваться в устройстве коробки передач ваз 2107 и уметь ее разбирать.

Устройство КПП на ВАЗ 2107

В целом, пятиступенчатая коробка передач имеет те же самые функции, что и ее предшественницы: она изменяет крутящий момент от двигателя по направлению и величине. Отличия состоят в том, что пятиступка имеет 6 скоростей, включая 1 заднюю скорость.

Схема КПП ВАЗ 2107

Внутри корпуса КПП выделяются:

  • два вида валов с разным количеством шестерней – первичный и вторичный;
  • рычаги, отвечающие за переключение передач.

При обнаружении неисправностей коробку рекомендуется снимать, опираясь на инструкцию производителя.

Работы по демонтажу пятиступенчатой КПП ВАЗ 2107

Установка автомобиля на подъемник (можно использовать эстакаду или яму), предваряется отсоединением аккумулятора и снятием панели радиоприемника:

  1. Убрать и разобрать стержень КПП.
  2. Отсоединить крышку с бреши в месте присоединения рычага и убрать наполнитель из поролона.
  3. Убрать приемную трубу от выхлопной системы.
  4. Сместить стартер, отсоединить провод спидометра.
  5. Раскрутить держащие кардан болты и убрать его.
  6. Тем же способом убирается цилиндр сцепления.
  7. После этого коробка передач снимается с машины. Для этого лучше всего пригласить помощников, которые поддержат механизм, пока Вы откручиваете крепежные болты. На этом этапе желательно также слить масло из трансмиссии.

После того, как все эти действия проделаны, делаем ремонт коробки передач ВАЗ 2107.

Процесс ремонта

Приступая к ремонту или тюнингу КПП, постарайтесь как можно тщательнее отмыть все доступные поверхности керосином.

Далее следует аккуратно раскрутить все болты крепления, последовательно высвобождая детали.

Каждая передача разбирается отдельно, при этом важно тщательно проверять не только прокладки, но и сальники. Исправление и диагностика поломок включают замену прокладок, это обязательное условие, сальники же обычно меняются, если они сильно изношены. Разобранная коробка ВАЗ 5 ступка должна быть еще раз промыта, после чего все детали еще раз проверяются на наличие неисправностей и, при необходимости, заменяются новыми

Чаще всего заменять приходится изношенную шестерню или подшипник

Разобранная коробка ВАЗ 5 ступка должна быть еще раз промыта, после чего все детали еще раз проверяются на наличие неисправностей и, при необходимости, заменяются новыми. Чаще всего заменять приходится изношенную шестерню или подшипник.

Для замены деталей можно купить готовый ремкомплект КПП, составленный с учетом наиболее часто возникающих именно в пятиступенчатых коробках неисправностей. Кроме того, перед разборкой трансмиссии подготовьте необходимые инструменты: ударную отвертку, трехзахватный съемник, ключи разных диаметров и динамометрический ключ. Также для обслуживания потребуется фиксирующий клей, комплект прокладок и сальников, желательно наличие ремкомплекта.

Необходимо заметить, что, как и любая коробка передач, 5 ступка ВАЗ 2107 нуждается в периодическом обслуживании для предупреждения возникновения неисправностей во время движения.

После того, как все детали проверены и заменены, можно приступать к сборке КПП, проводя все действия в обратном порядке. В случае, если детали подверглись слишком сильному износу и замена отдельных узлов уже не помогает, может потребоваться полная замена коробки передач на автомобиле ВАЗ 2107.

Таким образом, обслуживание и ремонт КПП ВАЗ 2107 вполне доступно проводить самостоятельно, главное выполнять все требования инструкции по демонтажу и следовать чертежам при сборке.

Устройство трёхвальной системы

Трёхвальная система оборудована тремя валами:

  1. Ведущим валом;
  2. Промежуточным валом;
  3. Ведомым валом.

Ведомый вал механической коробки передач с помощью подшипника внутри первого вала соединяется с ведущим и располагается таким образом, что оси ведомого и ведущего соотносятся между собой. В свою очередь такое строение позволяет им вращаться независимо друг от друга. Шестеренки ведомой оси жестко не зафиксированы по отношению к ведомому валу, а сами шестерни имеют специальные разграничители – синхронизатор-муфту. Такие разграничители, в отличие от блоков шестеренок, крепко прикреплены к ведомому валу. Однако это не мешает им перемещаться по шпицам вдоль оси.

Торцы муфты-синхронизатора имеют форму зубчатых венцов, что позволяет им соприкасаться с венцами на торцах шестеренок ведомого вала. В настоящее время устройство передач оснащается такими синхронизаторами на всех передних передачах.

При заднеприводном типе авто передача крутящего момента и оборотов на ведущие колеса происходит через карданный вал, а при переднеприводном – с помощью ШРУСов и редуктора. В случае, если отсутствует шестерня, и муфта цепляет напрямую ведомый и ведущий валы, коробка переключения передач дает максимально возможный коэффициент полезного действия. Для задней передачи устройство коробки оснащается шестерней, позволяющей менять направление вращения в обратном порядке.

В последнее время производители механических коробок передач отдают предпочтение шестеренкам с косым зубом. В отличие от прямозубых, такие шестерни производят минимум шума при работе и отличаются большей износостойкостью. Срок годности таких шестерен обусловлен материалом, из которого они изготавливаются: сталь высоколегированная, закаленная током высокой частоты и нормализированная для снятия напряжения.

Пятиступенчатая МКПП

На «Жигулях» седьмой модели установлена пятиступенчатая коробка передач, имеющая пять скоростей вперед и одну назад.

Изготовлена она из дюралюминия, имеет аналогичные крышки спереди и сзади. Спереди к коробке при помощи шпилек крепится кожух сцепления. Снизу на устройстве установлена крышка из стали. Между корпусом коробки и каждой крышкой уложены уплотнительные прокладки.

Передняя крышка соединена с кожухом сцепления при помощи запрессовки. В ней отверстие для выхода первичного вала и установки манжеты.

Внутри коробки в определенном порядке установлены валы с шестернями, синхронизаторами и устройствами для переключения передач. Справа имеется заливное отверстие для масла, снизу — сливное отверстие с магнитной пробкой.

Внизу слева на крышке выходит трос спидометра, который приводится вторичным валом при помощи шестеренчатого зацепления.

Рычаг переключения скоростей находится сверху. Состоит из устройства выбора передач, штоков и механизма фиксации. К рычагу сверху крепится рукоятка. Вся эта конструкция крепится к крышке при помощи трех шпилек.

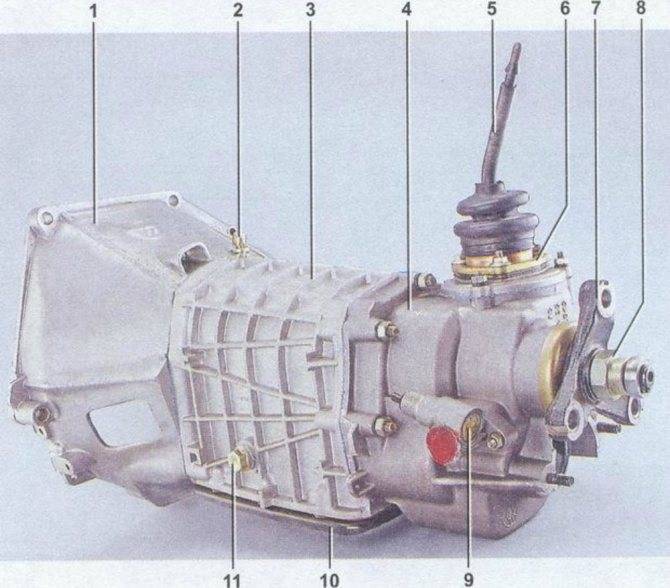

Вид коробки передач:

  1. Кожух муфты сцепления.
  2. Сапун.
  3. Корпус коробки.
  4. Крышка задняя.
  5. Рычаг переключения скоростей.
  6. Корпус рычага.
  7. Фланец муфты.
  8. Гайка.
  9. Привод спидометра.
  10. Крышка поддона.
  11. Отверстие для заливки.

Детали в разобранном виде:

  1. Вилка для включения 3-й и 4-й передач.
  2. Вилка для включения 1-й и 2-й передач.
  3. Крепеж для вилки.
  4. Граверная шайба.
  5. Шток вилки для включения 1-й и 2-й передач.
  6. Сухарь.
  7. Шток вилки для включения 3-й и 4-й передач.
  8. Рычаг переключения скоростей.
  9. Шток вилки для включения 5-й передачи и заднего хода.
  10. Сухарик.
  11. Сухарик.
  12. Пружина фиксатора 5-й передачи и заднего хода.
  13. Крышка фиксаторов с прокладкой.
  14. Пружины фиксаторов.
  15. Шариковые фиксаторы.
  16. Вилка для включения 5-й передачи и заднего хода.
  17. Втулка.

Движущие части коробки передач:

  1. Промежуточный вал.
  2. Передний подшипник промежуточного вала.
  3. Задний подшипник первичного вала.
  4. Первичный вал с шестерней 4-й передачи.
  5. Муфта синхронизатора 3-й и 4-й передач.
  6. Ступица муфты синхронизатора.
  7. Муфта синхронизатора 1-й и 2-й передач.
  8. Ступица муфты синхронизатора.
  9. Передний подшипник вторичного вала.
  10. Вторичный вал.
  11. Промежуточный подшипник вторичного вала.
  12. Задний подшипник вторичного вала.
  13. Муфта синхронизатора 5-й передачи.
  14. Ступица муфты синхронизатора.
  15. Шестерня передачи заднего хода.
  16. Шестерня с синхронизатором 5-й передачи.
  17. Шестерня привода спидометра.
  18. Блок шестерен 5-й передачи и передачи заднего хода.
  19. Подшипник блока шестерен.
  20. Промежуточная шестерня заднего хода.
  21. Ось промежуточной шестерни заднего хода.
  22. Задний подшипник промежуточного вала.
  23. Шестерня с синхронизатором 1-й передачи.
  24. Шестерня с синхронизатором 2-й передачи.
  25. Шестерня с синхронизатором 3-й передачи.

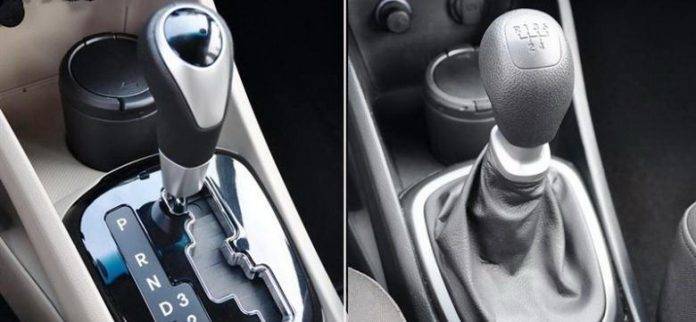

Что лучше автомат или механика

Сравнив КПП по разным параметрам, каждый сделает вывод что для него лучше: механика или автомат, и почему. АКПП больше подходит для городского перемещения в режиме «старт — стоп». Внедорожникам и грузовикам надежнее с МКПП.

Итоговый подсчет «чем механика лучше автомата» сведен в таблицу.

ПараметрОписание
ЭкономичностьСтоимость автомобиля с МКПП ниже на 50 000 р. Расход масла менее 3 л. Ремонт и замена деталей производится редко.
КПД и разгонМеханика разгоняется быстрее и использует весь потенциал мотора. С ней можно переключать скорость выше или ниже по желанию водителя.
НадежностьСчитаем, что механика надежней автомата при движении автомобиля по гравию, лесным проселкам, гололеду. Можно перевозить тяжелые грузы, буксировать прицепы.
Зимний режимМашина с МКПП быстрее трогается, не имеет ограничений по состоянию дорожного полотна.

Преимущества АКПП — это удобство водителя. Не нужно задумываться о переключении передачи и дергать рычаг, стоя в пробках. Городскому новичку, не привыкшему к вождению, лучше начинать с автомата, потому что механика требует концентрации и умения работать с педалью сцепления.Автоматическая трансмиссия переключается плавно и бесшумно, обеспечивая максимальный комфорт.

Признаки и причины возникновения неисправностей коробки

Среди самых популярных причин обращения на СТО выделяются:

  • появление специфического шума во время езды;
  • посторонние звуки на разгоне;
  • одна или несколько передач не включается, выбивает.

Симптомы являются явным признаком износа шестерен, синхронизаторов. Причиной же поломки механики нередко называют.

  1. Чрезмерно агрессивное вождение. Стоковые КПП не предназначены для подобных условий езды. Ускорение до отсечки, слишком высокий темп передвижения по грунтовым или низкокачественным асфальтным дорогам.
  2. Естественный износ. Некоторые автомобили комплектуются откровенно слабой трансмиссией. Подобные устройства редко переживают 200000 километровый рубеж.
  3. Механические повреждения. Удары о камни, бордюры могут повредить картер устройства, что вызывает течи смазки и работу в сухую.
  4. Применение некачественного масла, либо пренебрежение сервисным обслуживанием устройства. Если залить суррогатный лубрикант в КПП – реакция может быть непредсказуемой. Аналогично механизм отвечает на отсутствие замены рабочей жидкости.

Принцип работы КПП

Устройство любой коробки передач: сцепление (которое в автоматической коробке называются гидротрансформатором); передаточный механизм из шестерен (планетарный ряд); компоненты, переключающие передачи; система управления.

Принцип работы механической КПП более или менее понятен: водитель вручную переключает передачи, создавая различные комбинации шестерен. Ведущий вал через сцепление соединен с коленвалом двигателя, с ведомым валом соединение не фиксированное.

Нужная пара шестерен выбирается при помощи вилок управляющего механизма. Рукояткой передвигаются приводы, муфты, ползуны. Механизм выбора передачи устанавливается в трансмиссии, на руле или в кузове.

На коротком видео ниже показана вся суть механической коробки передач

Синхронизатор, уравнивающий вращением валов, дает возможность менять скорость без вреда агрегату. Чтобы поменять передачу, нужно нажать на сцепление, отсоединяющее коробку от двигателя. Затем включаем нужную передачу (при старте — первую). Педаль отпускается после изменения скорости.

Как работает синхронизатор:

  1. при расположении рычага на нейтральной, двигатель не взаимодействует с колесами, шестерни свободно крутятся;
  2. после того, как водитель включил передачу, кулиса соединяет рычаг с коробкой, вилка двигает муфту к нужной шестерне через тросики;
  3. одновременно сухари двигают блокирующее кольцо;
  4. вращением шестерни и вала создается трение, благодаря которому до упора проворачивается кольцо;
  5. муфта перестает двигаться из-за того, что кольцо и шестерня расположились друг против друга;
  6. скорости выравниваются, муфта может пройти через кольцо, чтобы соединиться с нужной шестерней, передать крутящий момент;
  7. шестерня и вал блокируются, скорость включается.

Устройство синхронизатора

1 — ступица; 2 — скользящая муфта; 3 — блокировочное кольцо; 4 — пружина; 5 — стопорное кольцо; 6 — косозубая шестерня передачи; а) прямозубый дополнительный венец шестерни; б) внутренняя рабочая поверхность скользящей муфты.

Иногда синхронизатор включает 2 шестерни одновременно. Чтобы авто двигалось задним ходом, монтируется дополнительный вал, оснащенный промежуточной шестерней.

Характеристики двухступенчатой полуавтоматической коробки

Ухудшение экологической обстановки в Мире приводит к ужесточению действующих требований к бензиновым и дизельным силовым агрегатам и постоянной корректировке норм выброса углекислого газа в атмосферу. Ожидается, что в скором будущем ведущие производители автомобильного транспорта полностью электрифицируют ранее созданный транспорт и сделают основную ставку на изготовление машин с гибридной или полностью электрической платформой. Некоторые компании, такие как Tesla, уже сегодня ведут разработку и сборку автомобилей с электромотором. Активно идет разработка легковых транспортных средств без традиционной силовой установки и механической трансмиссии. В таких автомобилях основным тяговым элементом выступает электродвигатель, приводящий в действие ведущую ось.

Так в 2013 году перед инженерами KATE была поставлена задача разработать двухступенчатый узел для перспективной техники, который на практике смог бы обеспечить эффективную работу электрического мотора во всем диапазоне момента и оборотов. Так появились двухступенчатые коробки, соответствующие всем техническим требованиям заказчика. Коробка передач KATE имеет две передачи переднего хода, одну заднего и нейтральную передачу. Предусмотрена возможность перехода с полуавтоматического на полностью автоматический режим переключения передач. Коробка совмещается с выходным валом с допустимой скоростью вращения 8000 оборотов в минуту. Максимальный «перевариваемый» автоматической трансмиссией крутящий момент составляет 1200 Нм.

Основные характеристики:

  • две передачи переднего хода + нейтральная передача;
  • кинематический диапазон – 3.9;
  • максимальный крутящий момент 1200 Нм;
  • обороты входного вала – до 6000 об/мин;
  • обороты выходного вала – до 8000 об/мин
  • система охлаждения – воздушная.

Конструкция АКПП предполагает её комплектацию на передней оси транспортного средства между главной передачей и электродвигателем. Мотор сможет работать в режиме торможения и рекуперации энергии за счет возможности передачи момента в обоих направлениях.

Какую КПП можно поставить на ВАЗ 2107

Изначально «Семерка» выпускалась с «четырехступкой», поэтому на нее можно установить любую ВАЗовскую коробку от заднеприводных «Жигулей». Следуют знать, какие функции будет выполнять автомобиль. Если его использовать как рабочую лошадку, возить грузы, таскать прицеп, то подойдет четырехступенчатая КПП. Она более выносливая и устойчивая к переменным нагрузкам. Если же необходима скоростная езда по автомагистралям, то подойдет пятиступенчатая КПП.

Есть возможность устанавливать коробки с иномарок.

Лучший вариант — коробка с итальянской модели «Фиат», так как это прототип нашего ВАЗа.

Также можно еще установить с «БМВ» ранней модели, но для монтажа придется переделывать крепления.

Сравнительная характеристика видов коробок передач

Большинство неофитов, выбирающих свой первый автомобиль, задаются вопросом – какую коробку выбрать? Механику или автомат. А, может, робот? Четырехступенчатая механика не котируется, нужна как минимум, пятиступенчатая коробка передач. Или 7G-Nronic.

Какая коробка передач лучше – зависит исключительно от условий эксплуатации.

АКПП прекрасно себя зарекомендовала при городской езде. 5-ти или 6-ти ступенчатая, обеспечивающая плавный ход автомобиля, избавляющая водителя от частого переключения передач вовремя езды в вечерних «тянучках». Бывают экземпляры и с восемью ступенями. Но всякий комфорт имеет свою цену. Повышенный расход топлива и медленный разгон автомобиля – умеренная плата за возможность отдохнуть во время пути домой.

Роботизированные коробки предоставляют своим хозяевам практически тот же уровень комфорта. Расход топлива держится на уровне механики, но вот скорость срабатывания оставляет желать лучшего. Изготавливаются роботы на основе современных 5-ти или 6-ти ступенчатых МКП. Прекрасный вариант для городской машины и езды на дальние расстояния по гладкой дороге.

Механическая четырехступенчатая коробка звезд с неба не хватает, но прекрасно выполняет свое основное предназначение. Различные типы 5-ти и 6-ти ступенчатых коробок помотают с непривычки нервы в городе, но прекрасно покажут себя на трассе, поддерживая оптимальный режим работы двигателя.

Что же важнее – комфорт в городе или могучий рывок на трассе, каждый должен решить для себя.

Мне нравится1Не нравится

5-ступенчатая коробка передач: как она работает?

Как показывает практика, стоимость автоматической трансмиссии гораздо выше, чем механики. В этом каждый желающий может удостовериться самостоятельно сравнив предложения на продажу АКПП – Проанализировать цены можно здесь.

Тем не менее, 5-ступенчатая автоматическая трансмиссия обеспечивает:

  1. Более высокую максимальную скорость.
  2. Оптимальный расход топлива и его существенное снижение.
  3. Более плавный старт движения.

Не обошлось и без некоторых недостатков. Несмотря на существующие преимущества, автоматическая трансмиссия требует более тщательного технического обслуживания и использования качественных расходных материалов (масел, резиновых прокладок и т.п.). Все это значительно повышает стоимость эксплуатации.

Практика показывает, что общий опыт эксплуатации автомобиля с 5-ступенчатой АКПП более приятный, чем альтернативные варианты. Одним из ключевых факторов для автомобилистов остается высокая цена.

Четырехступенчатая коробка передач и пятиступенчатая КПП: что лучше

Долгое время основными типами КПП на легковых авто оставалась четырехступенчатая «механика» и трехступенчатый автомат. Далее, с учетом увеличения мощности ДВС и максимальной скорости, указанные трансмиссии получили по одной дополнительной ступени.

Что касается МКПП, пятиступенчатая коробка передач сменила 4-х ступенчатый агрегат, при этом такая доработка фактически имеет только плюсы. В случае с АКПП, старые 3-х ступенчатые автоматы были доработаны и получили 4-ю повышающую передачу, что также оказалось преимуществом.

Однако позже, с учетом более жестких требований касательно экономичности и экологичности автомобилей, появились 6-и ступенчатые версии МКПП, пятиступенчатые автоматы, шестиступенчатые АКПП и т.д. В этой статье мы рассмотрим, какие плюсы и минусы имеет пятиступенчатая механика по сравнению с 4-х ступенчатой, а также поговорим о преимуществах и недостатках, которые имеет четырехступенчатая КПП автомат по сравнению с 5 или 6 ступенчатыми АКПП.

Заключение

В ходе производства трансмиссий компания КАТЕ задействует современную сборочную линию с разнообразным технологичным оборудованием и инструментом. На каждом этапе производства проходят испытания серийных инновационных компонентов, что позволяет улучшать качество сборки коробки и доводить её до совершенства. Всё это возможно благодаря современному сборочному и контрольному оборудованию. Ожидается, что вскоре калининградская производственная площадка сможет локализовать разработку и выпуск самых сложных механизмов автоматической коробки передач, что только поспособствует росту популярности KATE и выходу на новые рыночные позиции.

2-ступенчатая КП КАТЕ

2-ступенчатая КП КАТЕ

Грузовой автомобиль КАМАЗ E-Truck с электрической силовой установкой

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
