Как сделать ошиповку шин – особенности и этапы работ, нормативно-правовая база

Выбор шин

Есть покрышки, которые не стоит ошиповывать. Нет смысла работать с летними, всесезонными и шинами с протектором. Но если у летних есть протектор, то они подойдут. Не стоит пытаться самому дошиповать резину в домашних условиях, если она явно изношена и на поверхности видны трещины.

На заметку!

Шина, произведенная более 5 лет назад, тоже будет непригодна для ошиповки.

Для ошиповки шие лучше выбрать скандинавские, так как они предназначены для доработки. У них есть углубления для новых шипов, хотя стоят они не очень дешево. Если таковых нет, можно приобрести резину из жесткой смеси и имеющую глубокий протектор.

Выбираем изделия для шиповки

Шипы не являются однотипными изделиями. Они разделяются по таким параметрам:

1. Материал. Изделия изготавливаются из сплавов: алюминия, стали либо пластика.
2. Форма. Существуют основные формы: круглая, овальная, четырехгранная. На практике различных форм указанных изделий очень много.
3. Тип сердцевины. Различают изделия с твердой вставкой в виде трубки, стержня и так далее.
4. Одно и двухфланцевые шипы. Вторые нужно устанавливать при агрессивном стиле вождения.

При выборе элементов для шиповки, учитывайте: скорость езды, стиль вождения, характеристики покрышек, высоту протектора

Выполняя повторное ошипование, обратите внимание на величину мест крепления выпавших шипов, как правило, гнезда немного разбиты: имеет смысл применить больший диаметр изделий. «Родные» шипы не будут держаться в разбитых гнездах

Поставить элементы шиповки в домашних условиях несложно, необходимо придерживаться таких правил:

1. Шип не должен выступать из резины более 1,3 мм. Этот критерий учитывается при выборе высоты элементов шиповки.
2. Шиповать шины следует за 1-3 месяца до наступления зимнего сезона, вставленные элементы шиповки за этот период плотнее обожмутся резиной и будут служить дольше.
3. Обязательным условием долгого срока службы зашипованной резины есть обкатка шин. Она заключается в езде на автомобиле (300 км. пробега) без превышения скорости (до 80 км/час) и дополнительных нагрузок на колеса.

Рекомендуем посмотреть видео о перешиповке шин с использование ремонтных шипов:

Выбор материалов и необходимых приспособлений

Если вы решили заняться шиповкой резины без отверстий, то нужно подготовить хорошую дрель со специальным трубчатым сверлом. Во время сверления вся стружка будет уходить внутрь и в дальнейшем не потребуется продувка отверстий. При работе нужно настроить ограничитель глубины, чтобы шипы находились на одном и том же расстоянии от поверхности. Если они будут расположены слишком глубоко, то не смогут выполнять свою функцию.

Чтобы быстро загонять шипы в отверстия, хорошо подойдёт пневматический пистолет. Он подключается к специальному компрессору. Во время работы металлические лапки расширяют отверстие и туда под напором воздуха загоняется шип. Кроме дрели и пистолета, нужно подготовить:

1. Молоток.
2. Плоскогубцы.
3. Распылитель с мыльным раствором.
4. Набор специальных шипов.

Подбор шипов

Производители предлагают несколько типов шипов. По материалу изготовления изделия можно разделить на:

металлические;
алюминиевые;
в пластиковом корпусе.
Важно выбирать качественные шипы от известного бренда

Форма может быть овальная, четырёхгранная, с несколькими фланцами. Наиболее известными брендами, которые представлены сегодня на рынке, считаются Nokian и Gislaved. Чаще всего для ручной шиповки выбирают однофланцевые овальные шипы, так как их проще устанавливать. Если автомобиль эксплуатируется при сложных погодных условиях на некачественном покрытии, то лучше выбирать двухфланцевые изделия.

Установка шипов

Перед установкой шипов необходимо предварительно зафиксировать шину. Она должна оставаться в неподвижном положении, в противном случае работа может пойти «насмарку». Далее, смочите поверхность покрышки мыльной пеной, чтобы шип легче проходил в отверстие покрышки.

После этого нужно взять пневматический пистолет, с засыпанными в него шипами, и зафиксировать его таким образом, чтобы лапки находились в отверстии для шипа и немного растягивали его. Сам пистолет в это время должен располагаться относительно отверстия. Следите за тем, чтобы не было перекосов. После того как шип был установлен, необходимо проверить насколько надежно он «сел». Если он установился в перекошенном состоянии, то лучше избавиться от такого брака, так как пользы от него в любом случае не будет.

Это интересно: Затяжка болтов головки блока цилиндров: порядок, усилие

Совет! Если шип слишком сильно выступает просто вбейте его чуть глубже. Для этого используйте молоток и стальной лист.

Если по тем или иным причинам вы неправильно установили «коготь», его можно с легкостью вытащить, пока нанесенная ранее пена не высохла.

Если установка прошла гладко, не стоит сразу же садиться за руль и устраивать тест-драйв обновленным покрышкам. Шинам нужно дать время «на адаптацию» к шипам, так как растяжение и нагрузка в этом случае немного меняется. Кроме этого, мыльная пена должна полностью высохнуть и окончательно «схватить» шипы и намертво зафиксировать их.

Устанавливать покрышки на автомобиль можно через 2-3 дня после произведенных манипуляций.

Полезно! Если в процессе обкатки некоторые шипы вылетели, назад их лучше не вставлять, так как когда они вылетают отверстия деформируются и повторная установка в них изделий – это бесполезное занятие.

Если вы решили ошиповать резину без соответствующих отверстий, то их придется делать самостоятельно. Это трудоемкая работа, в процессе которой вы можете случайно повредить резину. В этом случае помимо пневматического пистолета вам понадобится специальное трубчатое сверло.

Подготовка к ошиповке шин

Перед обработкой шин необходимо приобрести резину. Подходящие для ошиповки покрышки должны:

• Соответствовать сезону эксплуатации, то есть выбирать необходимо зимнюю резину;
• Быть изготовлены из твердого материала, так как жесткая резина лучше удерживает шипы;
• Быть с «нестертым» рисунком протектора, поэтому лучше, если это будут новые покрышки.

Таким требованиям отвечают только фрикционные модели покрышек или шины со специальными отверстиям для шипов. Стоят такие модели на порядок выше, но, при самостоятельной ошиповке вы будете уверены в качестве «когтей» и в том, что технология их установки была соблюдена полностью. Тем самым, срок эксплуатации восстановленных шин может быть не меньше чем у новых.

Помимо этого, вам понадобится специальный пневматический пистолет для ошиповки зимних шин и комплект шипов, о которых мы поговорим подробнее.

Выполнение ошиповки зимних шин своими руками

Для ошиповки шин самостоятельно без пневмопистолета необходимо воспользоваться инструкцией, которая расположена ниже.

Если шина не имеет заранее подготовленных технологических отверстий, то их следует сделать самостоятельно. Некоторые автовладельцы для этого используют шило. Контролировать глубину в таком случае крайне сложно. Есть риск повредить корд или проткнуть резину насквозь.

Более предпочтительным является использование дрели с фиксатором глубины. Сверло должно иметь меньший диаметр по сравнению с основанием шипа. Глубина сверления должна соответствовать длине крепления.

Если отверстия делались шилом или дрелью без фиксатора глубины, то необходимо провести замер полученных посадочных мест. Для этого рекомендуется использовать штангенциркуль.

Рабочую поверхность следует обработать мыльным раствором. На протяжении всего процесса ошиповки резина должна оставаться сырой.

Шип в технологическое отверстие должен входить строго под прямым углом. Для этого можно воспользоваться молотком. Шипы по одному вбиваются в посадочные места

При этом важно следить, чтобы не повредились рабочие грани

В качестве альтернативного способа используются круглогубцы и отвертка. Посадочное место предварительно расширяется и с помощью отвертки в него вставляется шип.

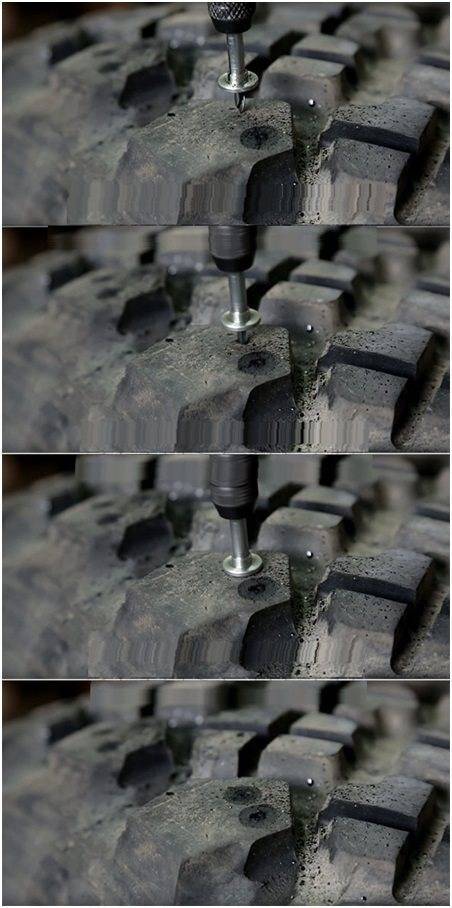

При применении шуруповерта потребуется специальная насадка для шипов. Инструмент следует располагать строго под прямым углом к шине.

• Проверить на прочность и высоту выступания шипов.
• Высушить резину и отправить ее на хранение. Запрещено устанавливать и эксплуатировать шины сразу после ошиповки, так как это приведет к выпадению шипов.

Как выполнить шиповку без специальных инструментов

Самостоятельная работа по вставке шипов может быть выполнена несколькими способами:

1. автоматическим;
2. полуавтоматическим;
3. ручным.

При автоматическом способе всю работу по шиповке автошины выполняют на специальном оборудовании практически без вмешательства специалиста. Ручной метод считается наиболее сложным и трудоемким, поскольку здесь необходимо использовать молоток, гаечные ключи, отвертку, пассатижи. Но при этом человек затрачивает минимум денежных вложений и создает прочное сцепление для покрышки.

Для полуавтоматического способа применяется электродрель или шуруповерт с насадками. Соответственно, как было сказано ранее, с помощью этого инструмента шип вставляется в колесо

При этом экономится личное время, но здесь очень важно следить за глубиной расположения каждого шипа

Пневматическое устройство обеспечивает плотную фиксацию шипов. Этот инструмент позволяет сократить время работы, но при этом у него высокая стоимость. Кроме того, не стоит забывать о дорогом компрессоре, сводящего быструю установку шипов к минимуму. Этот способ выгоден только в том случае, если использовать чужой компрессор. То есть можно договориться со специалистами автосервиса, чтобы подключить устройство к пневмопистолету за определенную плату и сделать шиповку колес.

Процесс установки колесных шипов:

1. подготавливаем дрель для работы и устанавливаем сверло под диаметр шипа;
2. фиксируем покрышку и проделываем отверстия;
3. опрыскиваем отверстия подготовленным мыльным раствором для облегчения дальнейшей вставки шипов;
4. устанавливаем в пистолет определенное количество шипов;
5. пневматическое устройство ставим в вертикальное положение и прикрепляем лапки к отверстиям;
6. тестируем работу пистолета, нажимаем на курок и контролируем положение шипов;
7. в случае необходимости изменяем положение и глубину при помощи металлического листа и молотка.

После завершения работ оставляем покрышку на некоторое время для уплотнения шипов. После высыхания мыльного раствора они надежно зафиксируются во внутренней части резины. Опытные шиномонтажники рекомендует проехать на автомобиле около 300 км для тестирования, при этом не должно быть резких ускорений и заносов.

После обкатки шипованных колес их уже можно будет использовать для более жестких условий. Отметим, что шипы можно установить даже на летнюю резину с надежным протектором. При этом порядок выполнения работ не изменяется.

На заметку! При обкатке установленных шипов некоторые из них даже могут выпасть из колеса. Однако не стоит повторно выполнять процесс установки, поскольку отверстия находятся в растянутом положении и в конечном итоге они не будут зафиксированы. В качестве альтернативного варианта рекомендуется заранее установить большее количество шипов для подстраховки.

Инструменты для ошиповки шин

Существует несколько вариантов выполнения процедуры ошиповки. Наиболее простой, но в то же время трудоемкий — ручной способ. Для его выполнения потребуется следующий подручный инструмент:

• емкость с мыльным раствором и приспособлением для его нанесения;
• тяжелый предмет для вбивания шипов (подойдет обычный молоток) либо полукруглые плоскогубцы и отвертка (для обычной вставки шипов);
• могут потребоваться плоскогубцы и отвертка для удаления неправильно закрепленных или старых элементов.

Данный способ является весьма примитивным, он требует значительных временных затрат, а чтобы равномерно усадить шипы потребуется немалый опыт и умения.

Наиболее простым является полуавтоматический способ. Он подразумевает наличие шуроповерта со специальной насадкой, с помощью которого удастся ввернуть шип на нужную и одинаковую для всех глубину.

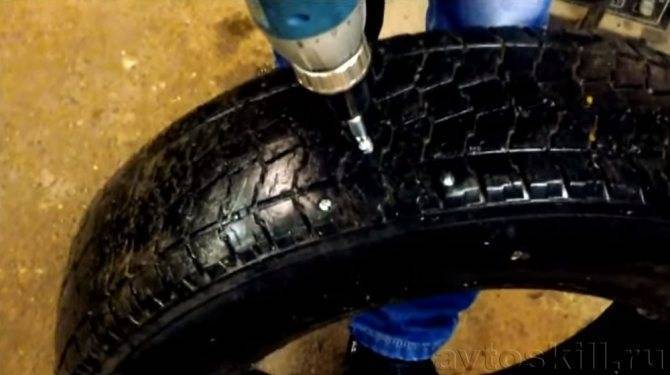

Ошиповка шин может производиться при помощи шуруповерта

Самым продвинутым и приемлемым в плане получения качества и долговечности готового изделия является автоматический способ. Он проводится с помощью автоматического пневнопистолета, который под высоким давлением воздуха буквально вбивает шипы в гнезда, сразу придавая им нужную фиксацию.

Стоимость такого оборудования весьма высока. Его покупка является нерентабельной ради ошиповки одного комплекта колес. Однако такой инструмент имеется практически в каждом сервисе по шиномонтажу, поэтому закупив шины и шипы, можно смело отправляться для ошиповки в ближайшую СТО автомобилей.

Как сделать с помощью подручного инструмента

Собственноручную шиповку можно сделать тремя способами:

1. Ручным.
2. Полуавтоматическим.
3. Автоматическим.

Первый способ наиболее трудоёмкий, здесь используется специальный ключ, отвёртка и молоток, каждое действие вы выполняете своими руками. Плюс в том, что не требуется специальный инструмент, но нужно приложить много усилий для такой работы. При полуавтоматическом способе используют шуруповёрт с насадкой. Им шип заталкивают в отверстие. Скорость работы увеличивается, но нужно внимательно следить за положением каждого шипа.

Используя пневматический пистолет, вы обеспечите надёжную фиксацию шипов. С таким инструментом существенно сокращается время работы. Главным недостатком здесь можно назвать высокую стоимость самого приспособления и оборудования. Придётся потратиться на компрессор и систему пневматических магистралей.

Основные этапы работы

1. Если в шинах нет отверстий, делаем их с помощью дрели с трубчатым сверлом.

Для сверления отверстия в резине нужно использовать дрель с трубчатым сверлом и фиксатором глубины

Обрабатываем шину мыльным раствором, чтобы шип мог легко войти в отверстие

Прижимаем пистолет к отверстию, держим его ровно и без перекосов

После окончания работы резине нужно дать постоять некоторое время. Когда высохнет мыльный раствор, шипы будут надёжно зафиксированы внутри. Специалисты рекомендуют проехать около 300 км без резких ускорений и дрифтов. Уже после обкатки можно эксплуатировать автомобиль в более экстремальных условиях.

Штрафы за пересечение стоп-линии и превышение скорости больше не побеспокоят!

Можно ли изготовить шипы самостоятельно

Специалисты рекомендуют приобретать наборы шипов от известных брендов. Аналоги и подделки очень быстро изнашиваются и часто вылетают, что приводит к разрушению поверхности шины. В домашних условиях довольно сложно сделать подобные изделия, так как потребуется специальный сплав. Даже при небольших отклонениях от стандартных размеров шипы будут плохо держаться в отверстиях и сложно устанавливаться.

Фотогалерея самодельных автошин с шиповкой

Если вы решили вручную сделать шиповку зимней резины, рекомендуем серьёзно отнестись к этой работе. Каждый шип должен быть правильно размещён в отверстии и быть надёжно зафиксирован. Выбирая качественные шипы подходящей формы, вы обеспечите своему автомобилю отличное сцепление с дорогой при любой погоде.

Многие производители зимних автомобильных шин выпускают покрышки с шипами и без. Это делается для удобства автолюбителей, так как многим понравившуюся модель в шипованном варианте, хочется получить без шипов.

Отметим, что в некоторых странах Европейского союза на законодательном уровне запрещены шипованные шины, и для их рынка выпускают такую же модель, только без шиповки резины.

Обкатка зимних шипованных шин

1. Нормативно-законодательная база

Итак, начнём с самого простого и однозначного – с нормативной составляющей: существуют “Правила эксплуатации автомобильных шин АЭ 001-04 (скачать в формате PDF), являющиеся основным документом, определяющим порядок обслуживания и эксплуатации автомобильных шин на территории Российской Федерации.

Пункт 8.1 гласит:

• a. установить на заднем стекле или задней стенке кузова опознавательный знак в виде равностороннего треугольника белого цвета, в который вписана буква “Ш” черного цвета (сторона треугольника не менее 200 мм, ширина каймы 1/10 стороны);
• b. произвести обкатку шин в пределах 0,8 – 1,0 тыс. км; скорость движения в период обкатки не должна превышать 70 км/ч для легковых и 50 км/ч для грузовых автомобилей, автобусов.

К слову, установки «Ш» требуют и правила ПДД, а начиная с 4 апреля 2017 года отсутствие этого знака входит в перечень неисправностей, при которых запрещается эксплуатация транспортных средств, и за отсутствие его назначен штраф в 500 рублей.

С юридической составляющей теперь всё однозначно – обкатка шипованных шин нужна и даже обязательна, имеются рекомендованные расстояния и скорости.

2. Особенности производства шин

Взглянем на вопрос с точки зрения производителей шин, ведь нюансы работы шинных предприятий известны не каждому автовладельцу.

При производстве шин, чтобы отлитая покрышка не прилипала к форме, используют специальную смазку. Удаление такой смазки, проникшей в верхние приповерхностные слои – одна из задач обкатки шин перед активной эксплуатацией.

Именно поэтому все без исключения производители шин обращают внимание на необходимость обкатки и зимней, и летней резины, однако эта информация, к сожалению, не всегда доносится до розничных продавцов и непосредственно самих покупателей

3. Тонкости ошиповки шин

Теперь давайте рассмотрим вопрос необходимости обкатки шин с шипами противоскольжения с точки зрения ошиповки.

При ошиповке шин станок автоматически подаёт увлажняющую смесь (вода со специальным шампунем) в каждое отверстие, куда затем устанавливается шип противоскольжения. Такая смесь выступает смазкой для облегчения ошиповки и предохраняет от образования микронадрывов. Применение смазки обязательно, т.к. даже самый маленький лёгковой шип имеет диаметр фланца 8мм – это размер нижней «шляпки», уходящей в резину как якорь, а диаметр готового отверстия в легковых шинах редко превышает 3мм. Отверстие растягивается губками пистолета и шип под давлением запрессовывается, затем губки отпускают край и резина «схлопывается».

Какие шины подлежат восстановлению?

Замена шипов актуальна и оправдана при соблюдении следующих условий:

1. Покрышка была оснащена шипами в фабричных условиях, то есть на ней имеются все необходимые посадочные отверстия, расположение которых строго продумано и оптимизировано.
2. Возраст резины не более пяти лет. По истечении данного срока материал начинает стареть, его свойства изменяются.
3. Протектор имеет достаточную глубину, по меньшей мере, 7 миллиметров.
4. Отсутствие серьезных механических дефектов и иных повреждений, которые можно определить в ходе визуального осмотра.

Шипы: конструктивные особенности и принципы выбора

Визуально шип представляет собой очень простой металлический элемент, состоящий из корпуса и сердечника, выступающего из него на определенную длину. Корпус сформирован достаточно мягким металлом, сердечник же максимально твердый, что снижает интенсивность механического износа.

Чтобы добиться максимальной прочности фиксации, тело оснащено 2-3 фланцами. Чтобы ремонт-дошиповка своими руками дал необходимый результат, при подборе шипов следует руководствоваться несколькими простыми принципами:

1. В идеале, следует использовать восстановительный комплект, рекомендованный непосредственно производителем. Многие компании выпускают такие наборы, металлические элементы полностью соответствуют заводским оригиналам, что обеспечивает простоту монтажа, а также полное восстановление изначальных технических параметров резины.

2. Если вы эксплуатируете транспортное средство, в основном, в городе, передвигаетесь по асфальту, редко выезжаете на гололед и другие сложные поверхности, то можно сделать выбор в пользу простых шипов с одним фланцем.

3. При регулярных поездках по льду, загородным трассам, которые редко чистятся от наката и спрессованного снега, лучше установить более мощные и надежные металлические элементы с несколькими фланцами.

Посмотрите видео о плюсах и минусах ремонтных шипов:

Механизированные способы

Установка может выполняться и полностью вручную, и при помощи специального инструмента. Начнем разбор со второго варианта.

Самый надежный, быстрый и эффективный инструмент – это пневматический пистолет. Да, стоит он недешево, так что ради одной процедуры покупать его – не самое рациональное решение.

Поспрашивайте у друзей, попробуйте договориться об аренде с автомобильным сервисом – в таком случае экономия окажется внушительной.

Пользоваться пистолетом довольно просто, достаточно придерживаться следующего алгоритма действий:

• накачка колеса;
• установка шипа в специально оборудованный паз на пистолете;
• рабочая часть инструмента плотно прижимается к посадочному отверстию;
• нажимается курок, под большим давлением элемент буквально “влетает” в гнездо и фиксируется.

Альтернативный вариант – шуруповерт (дрель с возможностью работы на низких оборотах), на который установлена особая насадка, приобрести ее можно в автомобильных магазинах.

На этом видео показано, как самостоятельно зашиповать резину в гаражных условиях с помощью дрели:

Ручная методика

Установить ремонтные шипы для зимней резины можно и при помощи самого простого инструмента. В процессе понадобится следующее:

• пассатижи;
• молоток;
• отвертка с диаметром, соответствующим посадочному отверстию для шипа;
• теплая мыльная вода.

Первым делом, покрышку нужно тщательно вымыть, чтобы удалить загрязнения. Далее вся поверхность протектора смачивается водой, чтобы шипы входили в отверстия легче.

Непосредственно перед установкой металлического элемента посадочное гнездо немного расширяется отверткой, а шип также промывается мыльным раствором.

Чтобы шип оказался на нужной глубине, он загоняется в гнездо молотком или пассатижами.

Если диаметр посадочного отверстия слишком большой, оно изношено, из-за чего не обеспечивает надежной фиксации, можно выполнить простой и быстрый ремонт с помощью специального клея. Например, есть хороший клей Loctite 480.

Смотрите видео, где показан самый простой способ ошиповки шин, при помощи отвертки:

Тест на видео — какой клей лучше применить для установки шипов:

Интересное видео, обзор ручного шиповального устройства:

Какие лучше выбрать шипы

Многие считают, что шипы – это однотипные изделия, которые не отличаются друг от друга. На самом деле это не так. На сегодняшний день существует много разновидностей шипов и отличаться они могут по следующим признакам.

• Материал корпуса «когтей» может быть изготовлен из алюминиевых сплавов (маркировка AD), стали (SD) или пластика (MD);
• Форма изделий может быть как классической круглой, овальной (OD), четырехгранной, бриллиантовой (DD) и так далее. На самом деле форм намного больше, это лишь основные, наиболее пользующиеся популярностью;
• Шипы могут быть однофланцевыми или двухфланцевыми. Последние отличаются повышенной надежностью, но устанавливать их есть смысл, только если вы любите быстро гонять по трассам на высоких скоростях;
• Тип сердечника бывает трубчатым, стержневым или другого типа. Если говорить проще, то однофланцевый шип может быть либо круглым либо овальным, а двухфланцевый имеет форму «рюмки».

Универсальных моделей шипов не существует, поэтому при выборе изделий важно понять для себя три важных параметра: с какой скоростью вы ездите, каков ваш стиль вождения и какими характеристиками обладают выбранные покрышки (протектор, твердость и прочее). Рекомендуем: Автомобильный дифференциал — назначение, устройство и принцип работы. Рекомендуем: Автомобильный дифференциал — назначение, устройство и принцип работы

Рекомендуем: Автомобильный дифференциал — назначение, устройство и принцип работы

Важно! Шип не должен выступать наружу из шины более чем на 1,3 мм. Поэтому необходимо приобретать шипы соответствующей длины. Стоит отметить и количество шипов, которое может быть установлено

На самом деле на территории РФ никаких ограничений нет, но большинство автомобилистов предпочитает придерживаться европейским стандартам, согласно которым, существуют следующие ограничения:

Стоит отметить и количество шипов, которое может быть установлено. На самом деле на территории РФ никаких ограничений нет, но большинство автомобилистов предпочитает придерживаться европейским стандартам, согласно которым, существуют следующие ограничения:

• На 13-дюймовые колеса рекомендуется ставить не более 90 штук;
• 14-15-дюймовые – 110 штук;
• 16-дюймовые – 150 штук.

Кроме этого, запомните 2 важных правила:

• Ошиповкой необходимо заниматься до наступления зимнего сезона. Новым шипам необходимо некоторое время отлежаться (желательно 2-3 месяца), в этом случае они прослужат дольше и будут прочно держаться в шине;
• Шипованную резину нужно обкатать. Для этого первые 500 км необходимо передвигаться на низкой скорости без сильных рывков и торможения.

После того как оборудование для ошиповки зимних шин было подготовлено можно приступать непосредственно к самому процессу установки.
