Мотоцикл Honda VF 750 C Super Magna V45 1990: советы эксперта

Honda Magna 750 (V45)

Краткий обзор Honda Magna 750 (V45)

Honda Magna 750, также известная как Honda V45 — легендарный мотоцикл, первый в мире представитель класса, который позднее получил название «пауэр-круизер». Эта появившаяся в далёком 1982 году модель выделялась в ряду других круизеров чрезвычайно высокими техническими характеристиками и в целом хорошими ходовыми качествами. Выпускался мотоцикл достаточно долго, и по сей день эта давно снятая с производства модель пользуется популярностью. Всего было три различных поколения Honda Magna 750, существенно друг от друга отличающихся.

Первое поколение (1982-1986) выглядело похоже на типичный чоппер, а также имело два тормозных диска спереди и карданный привод заднего колеса. В 1987-1988 годах выпускалось второе поколение, имевшее осовремененный и более агрессивный внешний вид, другой выхлоп и один тормозной диск спереди. Мотоцикл этого поколения, поставлявшиеся в США, имели увеличенную с 77 до 88 л.с. мощность. Затем наступил длинный перерыв — из-за падения уровня продаж модель не выпускалась следующие три года. За это время японцы сильно её переработали, и в 1993 году в серию пошло третье поколение V45, отличавшееся новой рамой, другими подвесками и выхлопом, новыми карбюраторами, другой КПП и цепным приводом вместо кардана. Мотоциклы этого поколения отличаются более ровной тягой во всём диапазоне оборотов, в частности, заметно возрос крутящий момент на средних оборотах.

Технические характеристики Honda Magna 750 (V45)

• Годы выпуска: 1982-2003
• Класс: пауэр-круизер
• Рама: стальная
• Двигатель: 4-тактный, 4-цилиндровый, V-образный
• Объём двигателя, куб. см.: 748
• Охлаждение: жидкостное
• Клапанов на цилиндр: 4
• Подача топлива: 4 карбюратора
• Мощность: 80,3 л.с. при 9500 об/мин (первое поколение), 77 л.с. при 9000 об/мин (второе и третье поколения)
• Крутящий момент: ~65 Нм (при 7500 об/мин)
• Максимальная скорость, км/ч: 195
• Разгон с 0 до 100 км/ч: ~4,3 секунды
• Трансмиссия: 6-ступенчатая (с 1993 года — 5-ступенчатая)
• Привод колеса: кардан (с 1993 года — цепь)
• Передняя шина: 110/90-18 (1 поколение), 100/90-19 (второе поколение), 120/80-17 (третье поколение)
• Задняя шина: 130/90-16 (1 поколение), 150/80-15 (второе и третье поколения)
• Передние тормоза: 2 диска 275 мм, 2-поршневые суппорта (с 1987 года — 1 диск 315 мм с 2-поршневым суппортом)
• Задние тормоза: барабан
• Передняя подвеска: вилка телескопического типа с системой антиклевка (с 1993 года — без системы антиклевка)
• Задняя подвеска:двойные амортизаторы (с 1993 года — с регулировкой преднатяжения)
• Объём бензобака, литров: 13
• Расход топлива на 110 км/ч, литров: ~8,1
• Сухая масса, кг: 236 (первое поколение), 240 (второе поколение), 244 (третье поколение)

Минусы и недостатки Honda Manga 750 (V45)

• Большой расход топлива
• Маленький бензобак
• Сложное и трудоёмкое техническое обслуживание
• Недостаток тяги на низах (у мотоциклов первых двух поколений)
• Слабые тормоза
• Слабый свет штатной головной фары

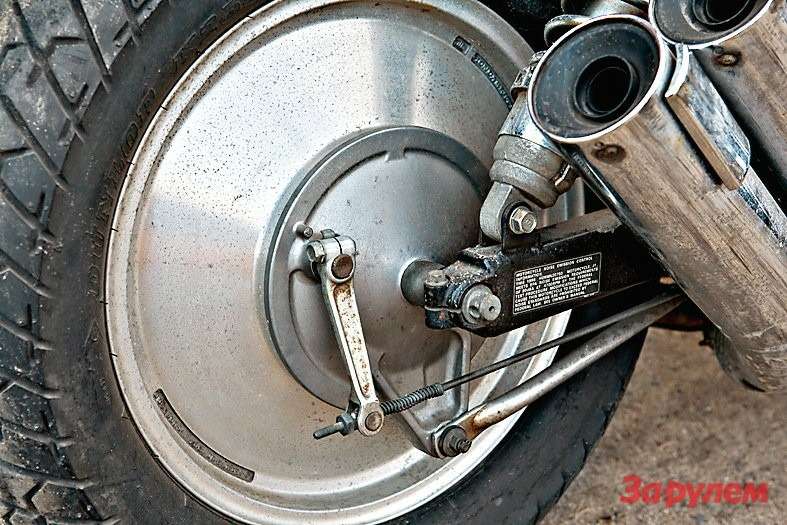

003_MOTO_0610_039

Задний барабанный тормоз с потрохами выдает возраст модели. И хоть колодки выхаживают по много десятков тысяч км, эффективность его «никакая». Задний барабанный тормоз с потрохами выдает возраст модели. И хоть колодки выхаживают по много десятков тысяч км, эффективность его «никакая».

ТОРМОЗА. Пожалуй, самый яркий «отпечаток прошлого» — тормозная система. Единственный диск с двухпоршневой плавающей скобой спереди не соответствует динамическим возможностям мотоцикла и явно слабоват в условиях современного ритма движения, а задний «барабан» с механическим приводом и вовсе не более чем «мертвый груз» — толку от него практически нет. С этой особенностью модели приходится мириться — такова проблема почти всех старых мотоциклов. Единственное, что стоит сделать непременно, — установить армированный шланг. «Родную» магистраль, скорее всего, никто не менял, а Honda рекомендует заменять все тормозные шланги не реже, чем раз в 6 лет. Да и обратная связь на рычаге заметно улучшится.

Краткая история модели

1982 г. — начало производства и продаж модели. Первое поколение. Модель: Honda VF750 Magna (Европа, Северная Америка, Япония). Заводское обозначение: VF750CC.

1983 г. — без существенных изменений. Модель: Honda VF750 Magna (Европа, Северная Америка, Япония). Заводское обозначение: VF750C.

1984 г. — без существенных изменений. Модель: Honda VF750 Magna (Европа, Северная Америка, Япония). Заводское обозначение: VF750CE.

1985 г. — без существенных изменений. Модель: Honda VF750 Magna (Европа, Северная Америка, Япония). Заводское обозначение: VF750CF.

1986 г. — без существенных изменений. Модель: Honda VF750 Magna (Европа, Северная Америка, Япония). Заводское обозначение: VF750CG.

1987 г. — рестайлинг модели. Второе поколение. Модель получает новый внешний вид, однодисковый передний тормоз, новую переднюю вилку без анти-клевка, новую размерность колес, топливный бак на 13 л, увеличенную максимальную мощность (77 л.с. у японских версий). Модель: Honda VF750 Magna (Европа, Северная Америка, Япония). Заводское обозначение: VF750CH.

1988 г. — без существенных изменений. Модель: Honda VF750 Magna (Европа, Северная Америка, Япония). Заводское обозначение: VF750CJ.

1989-1992 гг. — модель не производится. 1993 г. — рестайлинг модели. Третье поколение. Модель получает новый внешний вид, новую размерность колес, тросиковое сцепление (вместо гидравлического), цепной привод (вместо карданного), новую картриджную телескопическую вилку, новые карбюраторы и новый двигатель (изменена система ГРМ, степень сжатия повышена до 10.5). Максимальная мощность составляет 75 л.с. (японские версии). Коробка передач становится 5-ступенчатой с новыми передаточными числами. Модель: Honda VF750 Magna (Европа, Северная Америка, Япония). Заводское обозначение: VF750CP.

1994 г. — без существенных изменений. Модель: Honda VF750 Magna (Европа, Северная Америка, Япония). Заводское обозначение: VF750CR.

1995 г. — без существенных изменений. Модель: Honda VF750 Magna (Европа, Северная Америка, Япония). Заводское обозначение: VF750CS.

1996 г. — без существенных изменений. Модель: Honda VF750 Magna (Европа, Северная Америка, Япония). Заводское обозначение: VF750CT.

1997 г. — без существенных изменений. Модель: Honda VF750 Magna (Европа, Северная Америка, Япония). Заводское обозначение: VF750CV.

1998 г. — без существенных изменений. Модель: Honda VF750 Magna (Европа, Северная Америка, Япония). Заводское обозначение: VF750CW.

1999 г. — без существенных изменений. Модель: Honda VF750 Magna (Европа, Северная Америка, Япония). Заводское обозначение: VF750CX.

2000 г. — без существенных изменений. Модель: Honda VF750 Magna (Европа, Северная Америка, Япония). Заводское обозначение: VF750CY.

2001 г. — без существенных изменений. Модель: Honda VF750 Magna (Европа, Северная Америка, Япония). Заводское обозначение: VF750C1.

2002 г. — без существенных изменений. Модель: Honda VF750 Magna (Европа, Северная Америка, Япония). Заводское обозначение: VF750C2.

2003 г. — последний год производства. Модель: Honda VF750 Magna (Европа, Северная Америка, Япония). Заводское обозначение: VF750C3.

003_MOTO_0610_039

Задний барабанный тормоз с потрохами выдает возраст модели. И хоть колодки выхаживают по много десятков тысяч км, эффективность его «никакая». Задний барабанный тормоз с потрохами выдает возраст модели. И хоть колодки выхаживают по много десятков тысяч км, эффективность его «никакая».

ТОРМОЗА. Пожалуй, самый яркий «отпечаток прошлого» — тормозная система. Единственный диск с двухпоршневой плавающей скобой спереди не соответствует динамическим возможностям мотоцикла и явно слабоват в условиях современного ритма движения, а задний «барабан» с механическим приводом и вовсе не более чем «мертвый груз» — толку от него практически нет. С этой особенностью модели приходится мириться — такова проблема почти всех старых мотоциклов. Единственное, что стоит сделать непременно, — установить армированный шланг. «Родную» магистраль, скорее всего, никто не менял, а Honda рекомендует заменять все тормозные шланги не реже, чем раз в 6 лет. Да и обратная связь на рычаге заметно улучшится.

007_MOTO_0610_039

Спортивный характер мотоцикла подчеркивается приборкой в спортбайковских тонах: главенствует тахометр, спидометр — вторичен. Спортивный характер мотоцикла подчеркивается приборкой в спортбайковских тонах: главенствует тахометр, спидометр — вторичен.

ХОДОВАЯ ЧАСТЬ. Рама мотоцикла скроена на редкость ладно для своего времени. Пожалуй, Super Magna — один из немногих кастомов своего времени, к жесткости рамы которого нет особенных претензий. За счет длинной базы, низкого центра тяжести и значительного угла наклона вилки мотоцикл обладает отличной курсовой устойчивостью, за что очень любим «дальнобойщиками», а вот с активным маневрированием дела обстоят хуже. Передняя вилка с диаметром труб всего 39 мм и довольно мягкими настройками не выдерживает никакой критики. В поворотах ее заметно «скручивает», чему способствует значительный угол наклона. Немного спасает ситуацию установка третьей траверсы над крылом и заправка маслом вязкостью 15W или даже 20W. Но ждать от старенького кастома спортивных повадок все же не стоит.

ЧТОБЫ ЛАВКА НЕ ПРОГНУЛАСЬ. Серьезная проблема — задние амортизаторы. Самой молодой из существующих Super Magna уже стукнул 21 год, и неразборные амортизаторы в большинстве своем уже давно «кончились», особенно если мотоцикл успел покататься по России. Оригинальные узлы уже давно сняты с производства, но у запасливых японцев их еще можно заказать (хоть и за сумасшедшие деньги). Чуть дешевле «бэушные» стойки на интернет-аукционах, но, разумеется, без всякой гарантии. Есть более дешевый выход из сложившейся ситуации: тюнинговые фирмы (например, YSS) не обошли стороной и нашего героя, так что можно заказать вполне бюджетные афтермаркетовые стойки.

Особенности (достоинства и недостатки)

Рама мотоцикла сделана на редкость ладно для модели своего времени.

После замены ходовой особых отличий в своей модели не смогли назвать даже разработчики.

• 2 пружины на заднем амортизаторе.
• Короткий рабочий ход подвесок — при большой нагрузке можно пробить даже на незначительной неровности.
• Длинная база придаёт устойчивости и страхует начинающего пилота от ошибок.
• Средний вынос вилки не мешает управляемости.
• Низкий центр тяжести даёт возможность активно маневрировать не боясь «разложиться».
• Несмотря на чоперный вид и размеры — хорош для пробок.
• Свет — по отдельным отзывам откровенно слабый.
• Чоппер предлагает классическую посадку, а вынесенные вперёд подножки, позволят менять позу, что на обычном байке весьма проблематично.

Иногда отмечается большой аппетит и малый бак, но этот мотоцикл не предназначен для гонщиков.

002_MOTO_0610_038

Honda VF750C Super Magna Honda VF750C Super Magna

СИЛОВОЙ АГРЕГАТ. Знаменитый хондовский V4 в обрамлении Super Magna — исключительно надежный, хорошо отработанный и доведенный до ума агрегат, избавленный от «детских болезней». Даже сегодня, через 20 с лишним лет и сотни тысяч километров пробега двигатели работают как часы. Особенность мотора — довольно громкий стук клапанов на непрогретом двигателе, который пропадает только после прогрева до рабочей температуры (минут 7–10 на холостых). Если же стук не уходит, значит, тепловые зазоры клапанов «уплыли» и требуется регулировка. Процедура эта достаточно трудоемкая — компоновка мотоцикла очень плотная, и придется много чего отвинчивать, зато механизм регулировки (винт — гайка) прост и не требует возни с замерами и поиском регулировочных шайб. Высокофорсированный оборотистый двигатель со спортбайковскими корнями рекомендуется «кормить» синтетическими сортами масел для спортивных мотоциклов. Доводы, вроде «зачем старому мотоциклу хай-тек», в этом случае совершенно неприемлемы. На дешевом масле мотор проживет гораздо меньше положенного. Если уж пришлось разбирать двигатель для ремонта, стоит очень внимательно отнестись к маркировке схожих деталей (распредвалы, рокеры и т.п.). Перепутать какие-то детали при сборке проще простого, а определить «на глазок» какой вал из какой головки не сможет даже хондовский инженер. Неправильная же сборка мотора приведет только к пункту сбора металлолома.

ЗАДНИЕ ГОЛОВКИ ЦИЛИНДРОВ. Единственный технологический «косяк» двигателя — недостаточное снабжение маслом задних головок цилиндров. Причина тому — неудачная компоновка системы смазки. Масло в заднюю головку блока поступает через коробку передач, где потребителей смазки и так в достатке. В особо тяжелых случаях (особенно когда в картере бюджетная полусинтетика или того хуже — минералка, а также низкий уровень масла) встречаются серьезные задиры опорных шеек распредвалов, их постелей, кулачков и рокеров. Чтобы избавиться от этой проблемы раз и навсегда, можно проложить новую масляную магистраль непосредственно от маслонасоса к головке, минуя КП. Такой тюнинг требует определенного опыта, но в целом ничего сложного в нем нет. В качестве масляной магистрали можно использовать армированный тормозной шланг.

Технические характеристики

Именно начинка Honda Magna 750 V45 и есть главным достижением японской компании, все владельцы мотоцикла отмечают отличную тягу, высокую мощность и японское фирменное качество. Несмотря на такую высокую мощность мотора он не издавал особых вибраций и показывал отличную тягу на низких оборотах. Работал привод на заднее колесо, установлен карданный вал. Топливо поступало в двигатель при помощи 4 карбюраторов, ведь приходилось полностью соответствовать такой мощности.

Конструкторы также смогли добиться того, что ход поршня стал небольшим, отчего увеличилось количество оборотов и мощность. За максимальную безопасность при движении отвечали дисковые тормоза, спереди было 2 диска. Подвеска мало кого удивит, но ее надежность и работа показала себя с лучшей стороны. Спереди установлен стандартная телескопическая вилка, сзади двойной амортизатор. Последнее из представленных поколений выпускалось с регулировкой амортизатора по преднатягу.

005_MOTO_0610_039

Выпуск — гордость и краса «Супермагны». Вот только защитные накладки частенько теряются. Выпуск — гордость и краса «Супермагны». Вот только защитные накладки частенько теряются.

ВЫПУСКНАЯ СИСТЕМА. Это гордость и фетиш каждого магновода. И правда, эти «концы» до сих пор крепко держатся в десятке мирового конкурса красоты выпускных систем. Но и тут есть свои проблемы. Иногда прогорают нижние колена труб, расположенные под двигателем. В зависимости от общего состояния узла его можно или заварить листом стали, или, если дело совсем плохо, искать замену — разумеется, б/у. Конечно, можно «приколхозить» и тюнинговые трубы, но это сродни установке колес от «Газели» на «РоллсРойс». Вторая «головная боль» магноводов — хромированные накладки-слайдеры на концах труб. По идее они призваны защищать трубы при падениях, жертвуя собой, но зачастую эти накладки просто улетают, разболтавшись от вибраций. На ходовые качества эти декоративные элементы, разумеется, не влияют, но внешний вид «главной гордости» мотоцикла страдает значительно, так что при покупке аппарата можно смело торговаться на круглую сумму (см. таблицу запчастей).

ОРИЕНТИРОВОЧНАЯ СТОИМОСТЬ ЗАПЧАСТЕЙ HONDA VF750C Super Magna

Масляный фильтр	620	370 (Hiflo)
Воздушный фильтр	1300	2000 (K&N)
Свечи зажигания (комплект)	650 (NGK-Honda)	500 (NGK)
Тормозные колодки (комплект на два колеса)	3100	2200 (Vesrah)
Накладка на глушитель (1 шт.)	750	—
Реле-регулятор	11 200	3000
Амортизаторы задние (комплект)	28 000	от 7000 (YSS)

Запчасти, преимущественно имеющиеся в наличии. Запчасти, иногда присутствующие в наличии. Запчасти, преимущественно привозимые на заказ. Благодарим Юрия Борзунова за помощь в подготовке материала и предоставленные для съемки мотоциклы. Honda VF750C Super Magna

Примечания

1. Холмстрем (2000)
2. Бартельс (1997)
3. ^ Майершон (1985)
4. Лоуренс (2006)
5. Канвест (2009)
6. Ханна (2008)
7. «Хонда Магна В-45». Журнал Cycle World. Май 1982 г. с. 47.
8. ^ “Honda V65 Magna”, Велосипедный мир, стр. 48–55, апрель 1983 г.
9. ^ Скотт, Эд (1984). Honda: V45 & V65, обслуживание, ремонт, производительность (1-е изд.). Арлета, Калифорния: Clymer Publications. ISBN 0-89287-384-1.
10. Форд (1985)
11. Рассел, Алан; МакВиртер, Норрис Д. (1986), , Гиннесс в превосходной степени, ISBN 978-0-85112-439-1
12. Макфарлан, Дональд; Бём, Дэвид А. (1988), , Гиннесс в превосходной степени, ISBN 978-0-8069-0276-0
13. Браун, Роланд (2006), Окончательная история быстрых мотоциклов, Бат, Великобритания: Parragon, стр. 214–215, ISBN 1-4054-7303-7
14. Музей Соломона Р. Гуггенхайма, Полевой музей естественной истории, Музей Гуггенхайма в Бильбао (2001), Кренс, Томас (ред.), Искусство мотоцикла, Музей Гуггенхайма, ISBN 978-0-8109-6912-4
15. ^
16. ^

“Super” Magna VF700 and VF750C (1987-1988)

1987 Honda Super Magna, Canadian-export model

Various mechanical and cosmetic changes were introduced over the years, but the basic core of the Magna remained the same. However, for the two years the 2G Magna was produced, it was dubbed the Super Magna. In 1987, the 700 cc engine produced 80 bhp (60 kW) @ 9500 rpm, with torque being 46 ft·lbf (62 N·m) @ 7500 rpm. In 1988, the Magna grew back to its original size of 748 cc.

On similar fashion the Magna V-four has done the old 750-700-750 two-step. 1982: the 70 x 48.6mm Magna 750 debuts. Quick cuts, 1984: the 70 x 45.4mm 700 (699) arrives. Revival, 1988: back to the original stroke and 748cc displacement. The Magna V-four has endured through the first and second generations of the VF and VFR Interceptors – both come and gone by 1988. Like the original 750 Sabre and VF 750, this 750 Magna engine uses a 360-degree crankshaft and chain-driven double-overhead camshafts. Thus, the VF750C unit is technologically quite different from Honda’s last V-four sport bike engine, the VFR750 Interceptor, which had gear-driven overhead cams and a 180-degree crankshaft.

The Super’s cams are also line-bored (a feature first seen in the Euro 1985 VF1000F & F-II, and 85/86 VF1000R, 1986 VF500F, 1986 VF700C Magna), which greatly reduced the premature cam wear that plagued the earlier models, together with changed oil ducts.

The 1987 V45 Magna was available in either Candy Wave Blue or Candy Bourgogne Red (1988 dropped Blue in favor of Black). For 1987, the fake airbox covers were wrinkle black with a “Magna” emblem. The fake airbox emblem changes to “V45” for the 1988 model.

The 1987 Super Magna had a silver, grey & black Honda “wing” tank decal, while the 1988 model had a silver “MAGNA” tank decal.

The exhaust system was now an upswept 4-into-4 set of pipes, truly unique in the cruiser world. Although the exhaust pipes were a beautiful sight, they were not friendly to the use of saddlebags as they were too high. The rear wheel was a solid aluminum disc. The chin fairing was unfinished black plastic for the 87, and color-matched for the 88. The second generation was also the first to have the lower seat height of a mere 27.8 inches (706 mm), more than 4 inches (102 mm) lower than its predecessor. A total of 16,000 units were built for the 1987 model year, while only 3500 were built for 1988. (1987 starting SN JH2RC280*JA100001)

Specifications:

• Engine: DOHC 4 valve 90 degree V-four
• Displacement: 700 cc and 748 cc
• Transmission: 6 speed
• Wet weight: 529 lb (240 kg)
• Seat height: 27.8 in (706 mm)
• Final Drive: Shaft
• Cooling: Liquid
• Brakes: Single disc front, drum rear

001_MOTO_0610_038

Honda VF750C Super Magna: круизер, 1987–1989, 648 см³, 70 л.с., 90 000–180 000 руб. Honda VF750C Super Magna: круизер, 1987–1989, 648 см³, 70 л.с., 90 000–180 000 руб.

«Большая», «великая», «лучшая»… Причем именно в женском роде. Была бы эта Honda «мужчиной», — был бы «Magnum». Выходит, в названии модели некоторого рода тавтология: вроде бы сама «magna» несет в себе превосходную степень, а тут еще и «super». Выходит какая-то «суперпревосходная» или «очень самая большая». Не будем же упрекать создателей в излишней любви к самолюбованию. Мотоцикл-то действительно получился превосходным, причем как внешне, так и внутренне.

1983. История cемейства Мagna начинается аж в 1983 году, когда концерн выпустил в свет две модели: «классик» Sabre и кастом Magna. Их роднит 4-цилиндровый 4-клапанный V-образный силовой агрегат с шестиступенчатой КП и карданным приводом, построенный на базе гоночного NR500, «раздутого» до 750 см3. Это сейчас у каждого производителя в линейке есть «muscle custom» — кастомы со спортивным уклоном. Тут и H-D V-Rod, и Suzuki VZR1800Z, и Honda VTX1800C… А что 20 лет назад? Воткнуть двигатель (о ужас! — не V-twin), да к тому же от спортбайка в кастом — считалось сумасшествием! В последующие годы мотоцикл почти не менялся, разве что появились версии с 1100и 500-кубовыми моторами.

1987. Революция произошла в 1987 году. Honda VF750C Super Magna стала, пожалуй, одной из первых ласточек, оповестивших мир о том, что японцы научились делать не только быстрые дорожники, но и красивые кастомы. Если до того практически все японские «чопперы» по сути представляли собой более или менее удачные попытки скопировать стилистику Великого и Ужасного H-D, то «супер магна» — это уже продукт собственной, самостоятельной и зрелой дизайнерской школы. Мотоцикл произвел фурор во всем мире. Низкий, растянутый силуэт, нарочито выпирающие крышки эрбокса, расположенного совсем не на классическом месте… а чего только стоят нагло задранные вверх выхлопные трубы! Революционный дизайн даже сейчас, по прошествии двадцати с лишним лет, не выглядит устаревшим. Но всего три года спустя, в 1989-ом, модель снимают с производства из-за недостаточно высокого спроса. «Супер магна» значительно опередила свое время. Зато в наши дни мотоциклисты «дозрели», и сейчас клубы любителей Super Magna действуют по всему миру. Виданое ли дело, клуб любителей двадцатилетней модели японского кастома? Время догнало не вовремя родившийся мотоцикл.
