Монтаж стартера на мотоцикл Урал и Днепр

Дополнительные работы

Поскольку стандартная электросистема мотоцикла «Урал», равно как и цепь большинства импортных транспортных средств, не рассчитана на эксплуатацию техники со стартером, придётся внести в неё доработки. При малейшем снижении температуры окружающего воздуха может возникнуть проблема с запуском — стартер быстро разрядит аккумулятор, что заставит вас подзаряжать его и впоследствии пользоваться педалью. Опытные мотоциклисты рекомендуют установить на двухколёсное транспортное средство аккумулятор от японского автомобиля 90-х годов. Такая батарея имеет компактные габариты и достаточно большую ёмкость — вплоть до 65 Ач.

Однако установка крупного аккумулятора повлечёт за собой другую неприятность — генератор не сможет заряжать такую батарею полностью, и стартер вновь нельзя будет использовать. Чтобы устранить эту проблему, можно воспользоваться следующими техническими решениями:

• Перемотать стандартный генератор, чтобы повысить его мощность на 100–200 Вт. Однако нужно понимать, что надёжность такого узла снизится;
• Установку стартера часто сопровождают заменой стандартного генератора на узел от лёгкого трактора либо от современной модели Ирбитского завода;
• Поменять генератор на аналогичный узел от импортного малолитражного автомобиля 90-х годов — идеально подходят детали от Honda и Daihatsu.

Доработка электросети после установки стартера требует определённого профессионализма, поскольку при неправильном соединении проводов или при недостаточной намотке изоляции вы можете попросту сжечь мотоцикл.

Поскольку генератор со временем всегда теряет часть своей мощности, стартер может вновь перестать работать. Чтобы избежать возникновения такой проблемы, стоит каждые 10 тысяч километров очищать щётки узла, регулировать зазор его приводного механизма, а также устранять мелкие неисправности. Также каждые 5 тысяч километров осматривайте проводку — если на ней начинают появляться оплавленные участки или пробои, стоит установить кабели, имеющие большее сечение.

СТАРТЕР на УРАЛ/ДНЕПР как поставить своими руками? Ремонт мотоцикла Урал #31

Установка стартера у меня заняла довольно много времени, во-первых, потому, что я делал это впервые, во-вторых, этот процесс совсем не простой и требует определенной сноровки. Если вы тоже задумали поставить стартер на свой мотоцикл Урал или Днепр, то это видео, я думаю, поможет вам подсмотреть некоторые решения, а также поможет избежать некоторых косяков которые получились у меня.

Что вообще понадобится?

Ну, во-первых, это сам стартер

Его я купил фирмы Прамо-Электро, который немного дороже своих собратьев, но имеет более компактные размеры, что позволяет ему гармонично выглядеть на мотоцикле, а также, что немаловажно, не потребует изгибать рычаг кикстартера. Во-вторых, необходимо приобрести специальную крепежную пластину и стартерный венец, который устанавливается вместо последнего диска сцепления. Данный комплект – пластину и венец, я приобрел у Ивана 66 ()

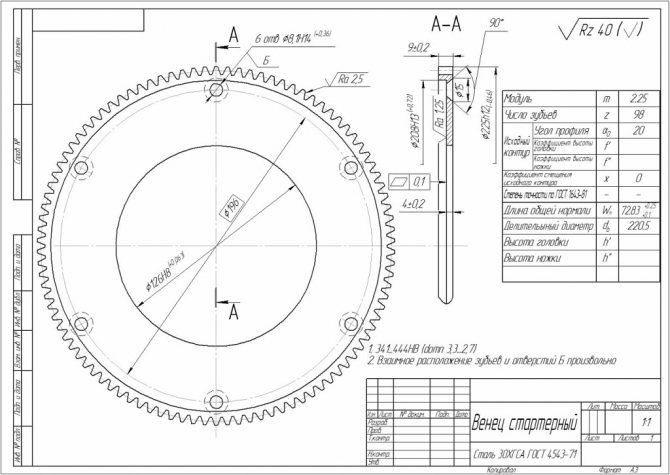

Данный комплект – пластину и венец, я приобрел у Ивана 66 ()

Но как это всегда бывает, нельзя просто так взять и поставить стартер на мотоцикл Урал. Начал я с того, что отдал родной ураловский маховик токарю, чтобы он выровнял все пальцы по горизонту, сточил 2-3 мм юбки маховика и уменьшил в диаметре промежуточный диск сцепления так, чтобы он начал заходить в стартерный венец.

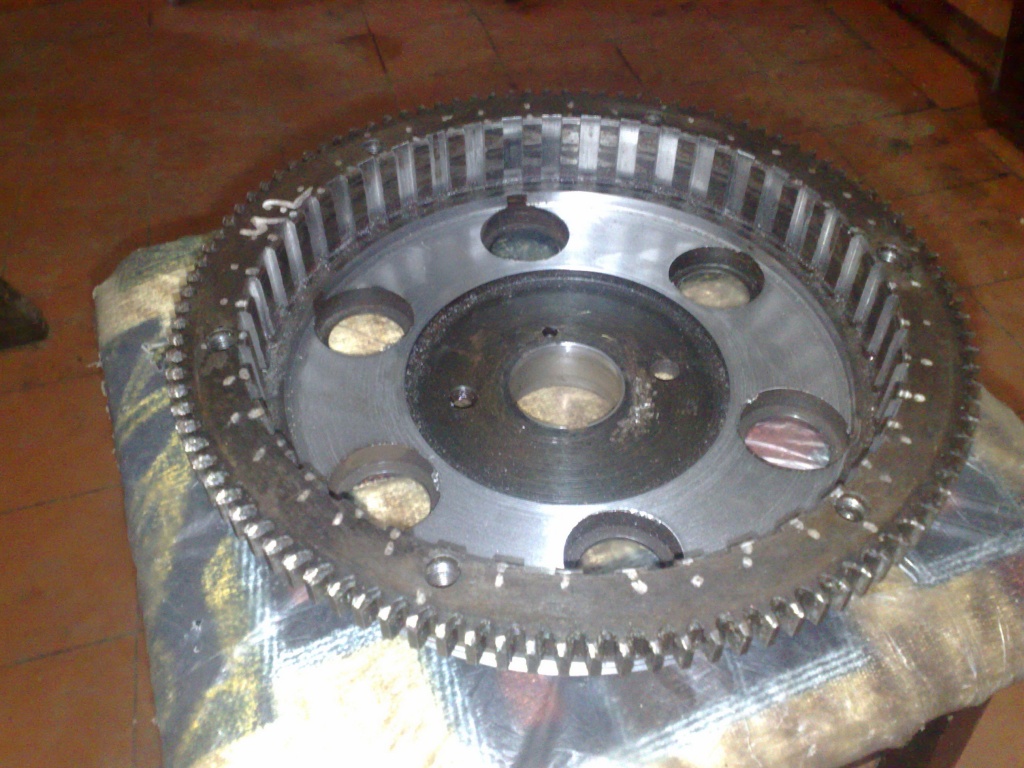

После доработки маховика я решил попробовать в этом маховике собрать сцепление и оказалось, что отверстия в пальцах маховика и отверстия под болты с потаем не совпадают – печалька. Пришлось расширять отверстия на стартерном венце. Выделив на это один вечер, удалось всё подогнать и венец надежно закрепился на маховике.

Маховик с установленным стартерным венцом я поставил на своё место на коленвале и попытался прикинуть корпус КПП, но сделать этого мне не удалось. Причиной этому оказались специальные центрующие приливы на КПП, которые стали упираться в зубцы стартерного венца. Болгарку в руки и приливов на КПП как не бывало))) Теперь КПП встаёт замечательно.

Шпильки крепления КПП было решено заменить на болты, просто потому, что длины родных шпилек не хватает для установки стартера.

Наконец-то я приступаю к установке стартера, а если точнее, начинаю пилить корпус КПП, чтобы этот стартер смог туда встать. приложил пластину к месту, где должен стоят стартер и вырезал соответствующее отверстие в КПП. Теперь стартер залезает без проблем, но к пластине плотно не прилегает, так как стартер упирается своим корпусом в болт крепления КПП. Без этого болта мне не обойтись и поэтому я решил его заменить на болт под внутренний шестигранник, а в корпусе стартера сделать под него отверстие. С КПП разобрались.

Далее я решил выпилить подходящее отверстие в картере, но заметил, что стартер полностью перекроет технологическое отверстие выставления ВМТ. А лишаться его полностью мне бы не хотелось. Тогда я проделал точно такое же отверстие с другой стороны картера и выставил на маховике значение верхней мертвой точки. Теперь ничего не помешает мне выпилить в картере отверстие под стартер.

Отверстие выпилено. И тут мне в голову приходит очень своевременная мысль: а как выставить зазор зацепления бендикса и стартерного венца? Сделать это при установленной КПП невозможно, так как она перекрывает весь обзор. Тогда я решил замерить расстояние от пластины стартера до края картера. И в верхнем, и в нижнем креплении расстояниие составило 26мм. Теперь демонтирую КПП и вывешу стартер просто на болтах, разместив его точно также как и с КПП, т.е. на расстоянии 26мм от картера.

После подключения аккумулятора, стартер начал крутить мотор Урала. Причём на мой взгляд – очень хорошо!))) Лишних шумов и звонов при этом не прослушивается.

Буду надеяться, что стартер будет только радовать меня в моем путешествии.

Отличный сальник коленвала в заднюю крышку мотоцикла Урал. Производитель Тойота. Япония. Каталожный номер: 90310-50006. Средняя цена в магазинах: 350р.

_____________________________ О КАНАЛЕ “САНЯ ЧЁТОДЕЛ”

Как нетрудно догадаться, прозвали меня так потому, что я постоянно что-то делаю. Я очень люблю работать и создавать что-нибудь своими руками. При этом я постоянно заставляю себя учиться чему-то новому и неизвестному. Как, например, в этих видео я ремонтирую старый мотоцикл Урал, на котором по итогам ремонта планирую отправиться в путешествие в Крым. Данный мотоцикл получит не только полный капитальный ремонт, но и подвергнется некоторому тюнингу. Обо всем что я делаю с мотоциклом, я подробно рассказываю в плейлисте “Ремонт мотоцикла Урал”

САНЯ ЧЁТОДЕЛ В СОЦСЕТЯХ:

ПЛЕЙЛИСТЫ: “Ремонт мотоцикла Урал”:

Про мотоциклы Урал и не только “Уральские байки”:

Поездки в интересные места “ЧётоДел Где-то Был”:

Характерные неисправности

Очевидно, что неисправности возникают на наиболее нагруженных элементах пускового устройства — приводе и электрической составляющей. К примеру, неполадки часто застают якорь стартера:

• он вращается с малой скоростью, так как загрязняется, или подгорают контакты в щёточном узле (также втягивающее реле) — при этом сила тока должна быть меньше нормы;
• если сила тока выше нормы, то якорь может медленно вращаться из-за пробоя обмотки и различных механических повреждений — перекоса ротора, рассыхания смазки, износа;
• якорь вообще не крутится, а сила тока меньше стандартного значения — в цепи обрыв, возможно также, что пробита проводка втягивающего реле;
• если ротор не вращается, но ампераж в норме — есть пробой на «массу».

Другие распространённые типы неполадок, возникающих со стартером 4320:

• срабатывается щеточный узел, поэтому электродвигатель вращается, но мотор не заводится;
• окисляются контакты или нарушается гибкая масса, что приводит к щёлканьям стартера без вращения;
• стачиваются зубья бендикса, из-за чего пускатель неспособен схватывать маховик, хотя и работает;
• портится втягивающее реле, поэтому стартер продолжает вращаться даже после запуска ДВС — также возможны короткие замыкания, перегорание контактов и другие неприятности.

Перед снятием электродвигателя, рекомендуется тщательно проверить работу аккумулятора, состояние его клемм, а также количество и состояние масла в двигателе. Следует знать, что на мощных стартерах дизельных моторов имеется одна особенность — часто неполадки возникают одна за другой, как лавина. Например, чрезмерная нагрузка на устройство приводит к перегреву обмотки, а затем к замыканию изоляции. Одновременно начинают стремительно изнашиваться втулки, бьёт роторный вал, повреждается привод и даже венец маховика. Если же нарушается работа цепи питания, то это приводит к потере стартером своей мощности, а чрезмерно высокий ток буквально выжигает щёточный узел и коллектор якоря из-за пробоя.

Инструкция по установке устройства своими руками

Как установить стартер на мотоцикл Урал можно узнать ниже (автор видео — Абсолют Снаб).

https://youtube.com/watch?v=Q3QMmXuN6Ao

Необходимый набор инструментов и материалов

• канцелярские принадлежности для разметки;
• болгарка;
• шайбы, гайки, спицы.

Как поставить на Урал стартер узнаем ниже.

Процесс установки

Установка стартера на мотоцикл Урал осуществляется у верхней части КПП. Можно установить его и в левой, но тогда необходимо будет снять лапку или модифицировать прибор. Сначала нужно разметить выборку картера пускового механизма и коробки передач. После этого при помощи заготовленных болгарки или станка вырезать нужные места на выборке. Крепление может происходить несколькими способами.

С помощью пластины. Она может быть куплена в специализированном магазине или изготовлена своими руками

Важно, чтобы на пластине было центральное отверстие и заготовленные фиксаторы для крепления к корпусу мотора. Крепежные спицы КПП необходимо заменить более длинными

При конструировании устройства с пластиной, шайбы и гайки необходимо приготовить той подходящей толщины, чтобы при включении шестерня бендикса скрепилась с венцом маховика.

Маховик

Если производить монтаж с помощью дюралюминиевого фиксатора, который приваривается к КПП, нужно следить за тем, чтобы не произошло деформации. Для этого перед работой необходимо извлечь все резиновые детали.

Пластина приваривается к картеру, перед этим закрепленная двумя заранее подготовленными гайками

Неважно какой будет избран способ крепления, нагрузка с пластины будет сниматься с помощью крепления задней части изделия к внешней части байка. После того, как он будет на своем месте, необходимо отрегулировать необходимые зазоры

Установка стартера на мотоцикл Урал своими руками

Оснащение мотоцикла стартером в большинстве случаев обуславливается тяготением его владельца к удобству и практичности, реже – острой необходимостью. В некоторых случаях, к примеру, когда техническая особенность агрегата не позволяет оборудовать его заводной лапкой, установка данного модуля является единственным выходом. Стартер – электромеханическое устройство, предназначенное для запуска двигателя внутреннего сгорания. Приспособление представляет собой мощный электромотор смешанного возбуждения, работающий от постоянного тока, предоставляемого бортовой АКБ.

Выбираем стартер

Перед тем, как поставить электростартер на мотоцикл Урал, следует ознакомиться с техническими параметрами мотора данного ТС. Последние модели двухколесной легенды оснащаются четырехтактным оппозитным двухцилиндровым двигателем объемом 745 см3 и мощностью 40 л.с.

Для установки, как на указанный двигатель, так и на остальные творения ИМЗ и КМЗ, чаще всего используются модели СТ-353, СТ-367, СТ-369 или “донорные” от ВАЗ 2109, 21099, 2110 и 21011. Характерной их особенностью является вращение привода по часовой стрелке, широкая распространенность и невысокая стоимость. Данный компонент может быть взят и с зарубежных автомобилей (Skoda, Mitsubishi, Toyota и т.д.), но ввиду относительной дороговизны их использование практикуется реже.

Также следует обратить внимание на венец приспособления. Если его диаметр или шаг зубьев отличается от необходимого нам, то данная деталь подлежит доработке

Ее осуществление достигается разборкой стартера и извлечением осевого вала с закрепленной на нем шестерней. Зубья последней стачиваются, а внутренняя часть при этом остается нетронутой. Внутренний диаметр подходящей шестерни растачивается настолько, чтобы ее можно было напрессовать на наружную часть сточенной детали. После прессовки оба компонента свариваются, а швы стачиваются под стык.

Процесс установки

Сборочный чертеж системы электрозапуска:

1. деталь крепления стартера;
2. венец;
3. стартер;
4. хомут;
5. кронштейн крепления задней части стартера;
6. маховик.

Установка стартера на мотоцикл Урал своими руками осуществляется у КПП (зачастую в верхней части). Монтаж можно произвести и в левой части, однако в таком случае придется пожертвовать лапкой кик-стартера, или пересмотреть ее устройство.

Первым делом следует разметить выборку картера пускового устройства и коробки передач. Затем вырезать помеченные области при помощи болгарки или фрезеровочного станка. Среди возможных вариантов крепления стартера можно отметить три наиболее популярных:

• При помощи цельной стальной или дюралюминиевой пластины. Приобретенная или изготовленная самостоятельно, она должна иметь центральное отверстие и крепления к корпусу двигателя. Стандартные спицы фиксации КПП при этом заменяются на удлиненные. При монтаже пускового устройства с пластиной, шайбы и гайки следует подбирать такой толщины, чтобы при включении шестерня бендекса полномерно зацеплялась с венцом маховика и аналогично выходила из сцепки при выключении.
• При помощи двух отдельных или одного сплошного (полумесячного) нижнего дюралюминиевого фиксатора приваривающегося к КПП. При этом во избежание деформации, все резиновые детали из картера КПП должны быть извлечены.
• Цельная дюралевая пластина крепится 2-мя болтами и приваривается к картеру КПП.

При любом из указанных видов крепления нагрузка с соединительной пластины снимается при помощи фиксации задней части стартера к корпусу мотоцикла. Далее при закрепленном приспособлении выставляются зазоры, как роликовой муфты с венцом, так и венца с шестерней стартера.

Заключение

Установив стартер на мотоцикл Урал своими руками, и выставив зазоры, следует прихватить фланец к КПП. Проверив равномерность всех стыков, производится подключение устройства к АКБ. Изъяв свечи зажигания, произведите серию пробных запусков, прислушиваясь в процессе на отсутствие посторонних шумов, неровностей, заеданий и прокруток в работе пусковой системы.

При установке данного приспособления следует помнить о повышении расхода энергии. Для полноценной работы мотоцикла выполняется замена стандартной АКБ на более мощную. Здесь есть два варианта: прибегнуть к применению батарей, либо больших по размерам, либо импортных моделей.

Первый случай влечет за собой небольшое изменение конструкции мотоцикла, для вмещения мощной батареи, второй – установку более производительного генератора, т.к., базовая модель Г-424 не справится в полном объеме с зарядкой вместительной АКБ зарубежного образца.

В любом варианте замена стандартной батареи, хоть и займет некоторое время, но пойдет мотоциклу только на пользу.

Ставим стартер на мотоцикл Урал своими силами: проще простого

В современных байках стартер вмонтирован «по умолчанию», однако Урал это действие обошло стороной. Когда этот байк только изготавливался, названная деталь была уникальной и считалась изыском, поэтому чтобы ее позволить себе приходилось раскошелиться. К счастью, стартер на мотоцикл Урал, можно установить своими руками.

Параметры выбора

Электростартер на Урал устанавливается после того, как выяснены все технические характеристики транспортного средства. Нередко автолюбители пользуются возможностью, если таковая имеется, и внедряют модели от донорной машины – ВАЗ 2109 и ее модификации.

Можно использовать изделие от других машин зарубежного производства, однако это будет стоить несколько дороже. При выборе детали также стоит присмотреться к венцу устройства. Если диаметр и шаг зубьев не соответствуют требованиям, тогда нужно разобрать конструкцию прибора и извлечь осевой вал с шестеренками. Ее зубчики стачиваются. Диаметр изнутри расширяется так, чтобы можно было напрессовать ее на лицевую сторону сточенной детали. Затем они свариваются друг с другом.

Инструкция по установке устройства своими руками

Как установить стартер на мотоцикл Урал можно узнать ниже (автор видео — Абсолют Снаб).

Необходимый набор инструментов и материалов

• канцелярские принадлежности для разметки;
• болгарка;
• шайбы, гайки, спицы.

Как поставить на Урал стартер узнаем ниже.

Процесс установки

Установка стартера на мотоцикл Урал осуществляется у верхней части КПП. Можно установить его и в левой, но тогда необходимо будет снять лапку или модифицировать прибор. Сначала нужно разметить выборку картера пускового механизма и коробки передач. После этого при помощи заготовленных болгарки или станка вырезать нужные места на выборке. Крепление может происходить несколькими способами.

С помощью пластины. Она может быть куплена в специализированном магазине или изготовлена своими руками

Важно, чтобы на пластине было центральное отверстие и заготовленные фиксаторы для крепления к корпусу мотора. Крепежные спицы КПП необходимо заменить более длинными. При конструировании устройства с пластиной, шайбы и гайки необходимо приготовить той подходящей толщины, чтобы при включении шестерня бендикса скрепилась с венцом маховика

При конструировании устройства с пластиной, шайбы и гайки необходимо приготовить той подходящей толщины, чтобы при включении шестерня бендикса скрепилась с венцом маховика.

Если производить монтаж с помощью дюралюминиевого фиксатора, который приваривается к КПП, нужно следить за тем, чтобы не произошло деформации. Для этого перед работой необходимо извлечь все резиновые детали.

Пластина приваривается к картеру, перед этим закрепленная двумя заранее подготовленными гайками

Неважно какой будет избран способ крепления, нагрузка с пластины будет сниматься с помощью крепления задней части изделия к внешней части байка. После того, как он будет на своем месте, необходимо отрегулировать необходимые зазоры

Фотогалерея

Цена вопроса

Говоря о цене, можно сказать, что модификация этого транспортного средства довольно затратное дело. Установка прибора будет стоить от 300 до 500 рублей. Венец нового образца можно приобрести от 2000 до 3000 рублей, и промежуточный диск для венца – за 1000 рублей.

Как поставить стартер на мотоцикл Урал узнаем из ролика от канала Free Riders.

Замена венца

Поскольку зубчатый обод насаживается на диск маховика с натягом, его невозможно снять/надеть без нагрева. Основными проблемами самостоятельного ремонта в данном случае становятся:

• у владельца авто отсутствует специальное оборудование – используются горелки, паяльные лампы и, даже нагрев в духовке газовой плиты;
• температуру венца сложно определить – нагрев производится «на глаз»;
• технологические требования – зубчатый обод следует разогревать до 200 градусов, однако без специальных приборов температуру выдержать очень сложно.

Для повышения прочности стали зубчатый обод закаливают на заводе. Закаленные детали не рекомендуется нагревать, так как в этом случае венец автоматически подвергается другой термической обработке – отпуску. Получившиеся при закалке эксплуатационные характеристики – твердость, износостойкость конструкционного материала при этом изменяются в прямо противоположные свойства металла – вязкость и пластичность.

Другими словами, если перегреть обод, после надевания на диск и остывания на воздухе зубья станут мягче, сточатся гораздо быстрее. Существует три типа отпуска:

• высокий – нагрев до 450 – 600 градусов для получения структуры стали сорбит;
• средний – нагрев до 300 – 450 градусов для получения структуры стали троостит;
• низкий – нагрев до 150 – 300 градусов для получения структуры мартенсит.

При перегреве изменится структура металла

Демонтаж

Никаких дополнительных способов фиксации кроме посадки с натягом венец на маховик не имеет, поэтому снимается достаточно легко, даже без нагрева:

• деталь укладывается на подставки, чтобы зубчатый обод свисал;
• молотком по окружности венца наносятся равномерные удары.

Демонтаж зубчатого обода

Если зубчатый обод однозначно выбраковывается под замену, можно стучать прямо по зубьям. При повороте венца на 180 градусов для дальнейшей эксплуатации удары наносятся через прокладку – второй молоток, зубило, кусок арматуры.

Выбор зубчатого венца

Прежде, чем заменить венец маховика новой расходной деталью, необходимо подобрать полноценную замену:

• центробежные силы стремятся разорвать диск во время эксплуатации;
• происходит искажение плоской поверхности, к которой прижимается сцепление;
• трение накладок о маховик вызывает нагрев, еще больше увеличивает коробление плоскости.

После посадки с натягом зубчатый обод стягивает диск маховика, избавляя от вышеуказанных дефектов. Кроме увеличения эксплуатационного ресурса маховика, повышается срок службы сцепления авто.

Все указанные конструкционные особенности присутствуют в венцах производителя Tanaki. Количество зубьев должно совпадать изначально. В ДВС некоторых производителей маховик используется в качестве элемента датчика положения коленвала ДПКВ. В этом случае два зуба на венце пропущены, перед демонтажом необходимо создать отметку взаимного расположения участка с пропущенным зубом относительно диска.

Установка

Смонтировать венец автомобильного маховика без нагрева можно только при повороте. Однако даже в этом случае остается риск прокручивания обода относительно диска в процессе эксплуатации, поэтому после монтажа эту деталь прихватывают сваркой в 4 точках.

Способы нагрева венца

Основными методами нагрев при установке венца на маховик являются:

• духовой шкаф или конфорки газовой, электрической плиты – перегреть деталь очень сложно, на конфорках ее придется периодически проворачивать;
• паяльная лампа или газовая горелка – необходимо контролировать перегрев визуально, не допуская изменения цвета зубчатого обода.

Нагрев на электроплите

Нагрев горелкой газовой

В любом из указанных вариантов диск маховика должен находиться в непосредственной близости от места нагрева обода, чтобы как можно быстрее установить его пассатижами, клещами или руками в специальных термостойких перчатках на посадочную поверхность.

После остывания деталь сожмется самостоятельно, в случае необходимости применяются прихватки в нескольких точках.

Переворот старого обода

Чтобы перевернуть эксплуатируемый венец маховика, необходимо сбить его с посадочного места, перевернуть диск, надеть нагретый обод на свое место. Если на заводе или во время последующей замены этот элемент надевают фаской внутрь, то при повороте фаска автоматически остается снаружи.

Переворот зубчатого обода

Как заменить маховик на ВАЗ 2101-ВАЗ 2107?

Снятие:

1) Для начала снимите коробку передач с автомобиля. (О том как снять коробку передач, см. в статье под названием: «Замена коробки »)

3) Далее зафиксируйте маховик отверткой, для того чтобы он при отворачивании болтов не проворачивался. После фиксации при помощи торцевого ключа отверните все шесть болтов крепления маховика к двигателю автомобиля.

Примечание!

Отворачивайте болты крест накрест, потому что так будет намного удобней!

4) Теперь снимите сам маховик и вместе с маховиком снимите опорную шайбу.

Примечание!

Когда будете снимать маховик, обязательно перед тем как его снять посмотрите на метку «на фото указана буквой А» и после этого запомните или же сделайте фотографию того, как маховик установлен относительно этой метки, для того чтобы новый маховик установить точно так же! (Обязательно прочтите пункт « », внизу статьи)

Установка:

1) Сперва установите новый маховик в то же положение в котором стоял старый. (Положение это определяйте по метки)

2) Затем установите все оставшиеся детали в обратном порядке снятию.

Примечание!

Когда у вас дело дойдёт до затягивания болтов крепления маховик, то их затягивайте равномерно, крест на крест. А когда все болты будут затянуты, проверьте как стоит маховик никаких откосов и перекосов быть не должно, а иначе это приведёт к быстрому его износу!

Важно!

После снятия старого маховика, старайтесь не проворачивать коленчатый вал а иначе установка нового маховика, может затрудниться.

Примечание!

Но если вы все же провернули коленвал, то в этом случае установить поршень четвертого цилиндра в положение «ВМТ – Верхняя Мёртвая Точка»! (О том как установить поршень в «Верхнюю Мёртвую Точку», см. в статье под названием: «Установка поршня четвертого цилиндра в положение ВМТ »)

После того как поршень будет установлен, новый маховик устанавливайте на своё место, строго вертикально меткой вверх и никак иначе!

Для новичков!

Вопрос: Где находится поверхность трения маховика, а так же зубчатый венец, и все шесть болтов крепления? Ответ: А – Поверхность трения маховика. 1 – Зубчатый венец. 2 – Болты крепления маховика.

Маховик двигателя внутреннего сгорания служит для накопления энергии. Он помогает поршням проходить нижние мертвые точки (особенно при запуске двигателя). Маховик передает крутящий момент двигателя на КПП. Существуют три вида маховиков:

• обычный;
• облегченный;
• демпферный (в демпферном внутри установлены пружины).

Ресурс маховика обычно составляет 120-150 тыс. км. Все зависит от того, насколько интенсивно и в каких режимах работал двигатель. Обычно установку нового маховика выполняют после износа двух комплектов фрикционных накладок сцепления, поэтому маховик меняют в комплекте со сцеплением.
