Дополнительная маркировка шин
Кроме перечисленных выше параметров на боковине покрышки часто можно встретить ряд других обозначений, несколько усложняющих расшифровку маркировки.
Например, три или четыре цифры в овале обозначают неделю и год выпуска шины. Некоторые производители включают дату изготовления в индивидуальный (серийный) номер покрышки:
- Шины, изготовленные до 2000-го года, имеют трехзначную дату выпуска: (159), что означает 15-я неделя 1999 года.
- После 2000-го года применяется четырехзначная нумерация: (0501) – 5 неделя 2001 года.
Некоторые шины могут иметь специфические маркировки, гласящие о том, что их можно устанавливать только на передние или задние колеса:
- Буква «F», а также надписи «Front Wheel Only» или «Front Wheel».
- Надпись «Rear Wheel» означает, что эта покрышка устанавливается на заднее колесо.
- Надпись «Rotation» или фигурная стрелка говорит о направлении вращения шины.
На покрышках с симметричным рисунком подобные обозначения отсутствуют, следовательно, их разрешается устанавливать любой стороной.
Производитель также стремится подчеркнуть, что его изделия отличаются высоким качеством, размещая на покрышках маркировку типа «TREAD: 2 PL- RAYON: 2 PL-STEEL». Эта надпись обозначает, что брекет шины изготовлен из двух слоев вискозного и двух слоев металлического корда. Обозначение «SIDEWALL 2 PL-RAYON» гласит о количестве слоев и материале каркаса.
Не меньше внимания уделяют производители шин и вопросам безопасности. Именно поэтому маркировка может «рассказать» о проведенных испытаниях и о допуске к эксплуатации данных покрышек на территории отдельной страны:
- Если эксплуатация шины разрешена на территории США, то маркировка DOT свидетельствует о соответствующем допуске Department оf Transportation (Транспортный Департамент США).
- Если испытания проводились по нормативам №75 ЕЭК ООН, то на шине должна быть маркировка ЕСЕ R75. В обозначении Е1 75R 005-4163 указана страна, где проводились испытания (Е1 – испытано в Германии) и серийный номер (4163). 005 – это номер официального утверждения.

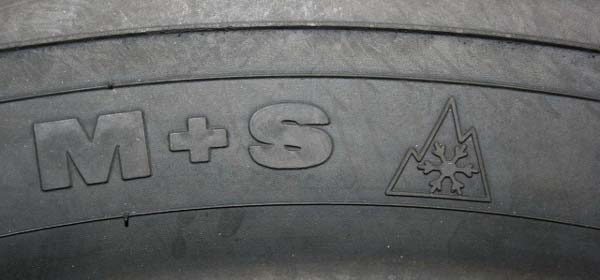

Маркировка шин в зависимости от сезона и типа покрытия
Производители для обозначения сезонности шин прибегают к различной маркировке. Чаще всего встречаются следующие варианты:
- AS — шины для эксплуатации на протяжении всего года;
- AGT — всесезонная резина;
- R+W — покрышки для эксплуатации в холодное время года;
- Frost — зимние шины;
- AW — можно использовать при любых погодных условиях;
- A/T — резина для эксплуатации на любых трассах;
- M/T — шины для езды по сложным и грязным трассам.
Отдельно стоит отметить, что некоторые производители маркируют свою резину не надписями, а рисунками, означающими климатические условия, в которых она может эксплуатироваться. К примеру, зимние шины маркируются изображениями горных пиков или снежинок.
Дополнительные надписи
Некоторые производители снабжают свою продукцию дополнительными обозначениями. Очень часто встречается дата производства. Выражается она четырьмя цифрами. Первые указывают порядковый номер недели, а две последние – год производства. Дата изготовления со следующими цифрами 1710 – 17-я неделя 10-го года.
Часто можно увидеть надпись Outside. Такая резина обладает асимметричным рисунком протектора, а значок должен быть направлен наружу. Это обеспечит правильное поведение комплекта при любых условиях. Если на боковине шины нет такой надписи, то она может устанавливаться на любые оси любой стороной.
Стандартные комплекты рассчитаны на безопасное движение по обычной поверхности. Если требуются улучшенные показатели проходимости, то следует брать комплект размера M+S. Если эти символы расшифровывать для грузовых автомобилей, то они обозначают Mud+Snow. Такие колеса считаются всесезонными и могут обеспечить хорошие показатели проходимости даже при движении по грязным или заснеженным дорогам.
Маркировка DOT или ECE свидетельствует о соответствии американским или европейским стандартам безопасности. Наличие пиктограммы зонтика, дождя, слов Aqua или Rain говорит о повышенном сопротивлении аквапланированию и улучшенному водоотводу резины.
Индекс скорости шин и индекс нагрузки шин
Следом за размерными характеристиками на покрышках прописываются физические параметры. Они состоят из индекса нагрузки (2 или 3 цифры) и скоростной характеристики (одна буква).
Индекс нагрузки шин не имеет единой математической формулы для расчёта, поэтому расшифровать данный параметр можно только при наличии таблицы. В таблице ниже перечислим наиболее распространённые показатели индекса нагрузки, используемые в основном в легковых автомобилях:
Индекс | Масса, кг | Индекс | Масса, кг | Индекс | Масса, кг |
70 | 335 | 75 | 387 | 80 | 450 |
71 | 345 | 76 | 400 | 81 | 462 |
72 | 355 | 77 | 412 | 82 | 475 |
| 73 | 365 | 78 | 425 | 83 | 487 |
| 74 | 375 | 79 | 437 | 84 | 500 |
Индекс скорости шин также имеет международный стандарт для расшифровки. Таблица часто используемых вариантов индексов скорости:
S | макс. скорость 180 км/час |
| T | макс. скорость 190 км/час |
| H | макс. скорость 210 км/час |
| V | макс. скорость 240 км/час |
| W | макс. скорость 270 км/час |
| Y | макс. скорость 300 км/час |
В качестве примера рассмотрим параметр 80H. Изучив таблицы, можно с лёгкостью определить, что данные шины могут использоваться при максимальной скорости 210 километров в час и максимальной нагрузке в 450 килограмм. Таким образом, их можно устанавливать только на автомобили, скоростные характеристики которых не превышают указанной выше скорости, а разрешённая максимальная масса не превышает 1800 кг (4×450).
Дополнительные обозначения в маркировке шин
P (Passenger car) — легковой автомобиль; LT (Light Truck) — лёгкий грузовик, пикап или внедорожник; ST (Special Trailer) — прицеп; LRO (Low Platform Trailer) — прицеп с низкой платформой; T (Time) — временная, запасная шина. | AS – для всех сезонов (All Season) Any Season – для любого сезонаR + W – дорога+зима (Road + Winter)AW – для любой погодыM & S — грязь плюс снег (Mud + Snow), A/T — для любой местности(All Terrain) , M/T — для бездорожья (Mud Terrain) . |
AD — алюминиевые шипы; SD — шипы с твердосплавным сердечником; DD — шипы с прямоугольным сердечником и алмазной гранью; OD — шипы с овальным сердечником; MD — пластиковые шипы с твердосплавным сердечником. | Outsade или Side Facing Out — внешняя сторона установки; Inside или Side Facing Inwards — внутренняя сторона установки; Rotation и стрелка — указывают направление движения; Left — шина устанавливается на левую сторону автомобиля; Right — шина устанавливается на правую сторону автомобиля. |
SSR — система аварийной защиты при потере давления; MFS — максимальная защита закраины диска; FR — покрышка с защитой обода диска; DSST Run Flat —технология с наполнением, позволяющая продолжать движение после прокола или спуска автошины; RunOnFlat — технология, позволяющая продолжать движение при частичной или полной потере давления. | OWL —контурные белые буквы на боковине; BSW — черные буквы на боковине; VSB — вертикальная зазубренная полоса; RWL — белая полоса на боковине; ORBL — черные выделенные поднятые буквы на боковине RRBL – утопленные рельефные черные знаки; WSW – белая боковина; BLK – черная боковина |
XL (Extra Load) — усиленная шина; RF (Reinforced) — усиленная шина с повышенной грузоподъёмностью (6 слоёв); С в конце типоразмера — грузовая шина (8 слоёв); Tubeless или Tube Type — бескамерная шина. При отсутствии данной надписи шина может использоваться только с камерой. Max Pressure — максимально допустимое давление в шине, в кПа; Max Load — максимально допустимая нагрузка на шину, в кг; Steel — означает, что в конструкции шины присутствует металлический корд; E / Е17 (в кружочке) — шина соответствует европейским требованиям ECE (Economic Commission for Europe); | DOT /dot — американский стандарт качества (Department of Transportation — Министерство транспорта США); Temperature А, В или С — термостойкость шины при высоких скоростях на испытательном стенде (А — наилучший показатель); Traction А, В или С — способность шины к торможению на влажном дорожном полотне; Treadwear — относительный ожидаемый километраж пробега по сравнению со специальным стандартным тестом США; Plies: tread — состав слоя протектора; Sidewall — состав слоя боковины; DA (штамп) — незначительные производственные дефекты, не препятствующие нормальной эксплуатации; Twid — наличие указателя индикатора износа проектора. Сам индикатор представляет собой выступ на дне канавки протектора. Когда протектор стирается до уровня этого выступа, шину пора менять; N0, N1, N2 и N3 — шина разработана для Porsche; |
Особенности расшифровки индексов и других элементов маркировки шин toyo
Шины европейского образца проходят и соответственную маркировку. Расшифровать эти значения автомобилист сможет пользуясь очень простым примером. Предположим, что на боковине автомобильной резины toyo расположены следующие данные –183/70R14. Этот непонятный набор английских букв и цифр многих сбивает с верной мысли, но на самом деле всё просто. Выглядит расшифровка этих показателей следующим образом:
- Число 185 указывает на ширину автомобильной резины – показатель прописывается в миллиметрах.
- Цифра 70 является обозначением отношения высоты самой шины от посадочного обода и до наружного края колеса – обозначение подаётся в процентах, наиболее оптимальным выбором станут шины с показателями этого параметра 70, 75, 85.
- Английская буква R скрывает под собой показатель радикальной конструкции корда.
- Под числом 14 кроется показатель, указывающий на параметры монтажного размера обода – значение измеряется в дюймах (1 дюйм=2,54 сантиметра).
В процессе расшифровки невозможно обойтись без специальной таблицы индексов. Они указывают параметры минимальной нагрузки на одну рабочую шину в килограммах. Индексы скорости нужны для того, чтобы водитель знал сколько километров в час он может проехать максимум. Таблицы для расшифровки есть в интернете. Доступ к ними имеет каждый желающий, а значит проверить показатели маркировки шин toyo смогут все желающие.
Индекс скорости и нагрузки
Следующими цифрами в расшифровке маркировки шины после типоразмера идет ее индекс нагрузки и скорости. Эти значения обозначают, какую допустимую массу автомобиля разрешено прикладывать к покрышке – индекс нагрузки, и с какой максимальной скоростью можно передвигаться на этой резине.
Например, видим цифры «85». Это значит, что на одно колесо разрешается нагружать не более 515 кг. На скриншоте ниже представлена сводная таблица индексов нагрузки. Превышать эти значения не рекомендуется, поскольку изменятся характеристики, она лопнет при движении или наезде на яму.
После этой цифры идет буквенная маркировка индекса скорости. Например «T» — разрешенная расчетная скорость движения авто на данной шине не должна превышать 190 км/ч. На виртуальном спидометре указаны ограничения по скорости для каждой буквы в индексе.
Дополнительные частные маркировки
Некоторые производители расширяют информацию о шине дополнительной маркировкой. Так часто можно встретить индекс износостойкости. Он приводится после надписи TREADWEAR. Его значение колеблется от 100 до 500. Чем больше показатель, тем длительнее будет стираться протектор.
Термостойкость шин на высокой скорости указывается после надписи Temperature. Значение имеет три вида: А, В и С. Наилучшим показателем является А, а наихудшим С.
Температурный показатель
Наибольшее допустимое давление в колесе обозначается надписью MaxPressure. Его значение приводится рядом в килопаскалях (кПа) или барах на усмотрение производителя.
- Надпись Reinforced говорит о том, что резина усилена еще одним слоем корда или каким-либо другим способом.
- Буквой «F» или надписью Frontwheel обозначаются шины, монтаж которых допустим исключительно на переднюю ось. Аналогично, резина с надписью Rear wheel ставится только на зад транспортного средства.
- В некоторых случаях может быть указан материал, из которого изготовлен скат. Часто можно встретить надпись «2 POLYESTER CORD+2 STEEL CORD». Она обозначает, что колесо имеет по два слоя корда из стали и полиэстера.
- Отдельно может быть приведен состав протектора, например, Plies: tread и состав слоя боковины Sidewall.
Норма слойности обозначается буквами PR. Для легковых шин обычно используется маркировка 4PR и 6PR. На грузовиках, фургонах и автобусах используется резина 8PR. При направленном рисунке протектора и на асимметричных шинах указывается наружная сторона надписью OUTSIDE или Side Facing Out. Внутренняя часть маркируется словами INSIDE или Side Facing Inwards.
Некоторые шины можно ставить лишь на одну из сторон транспортного средства. Их маркировка включает надпись Left или Right. В первом случае скат является левосторонним, а во втором — правосторонним.
Усиленная шина обозначается буквами XL, что расшифровывается как Extra Load. Если в ее составе имеется металлический корд, то обязательно будет присутствовать слово Steel.
При наличии дефектов производства, которые не влияют на комфорт и безопасность вождения, на боковине ставится штамп DA или Secunda.

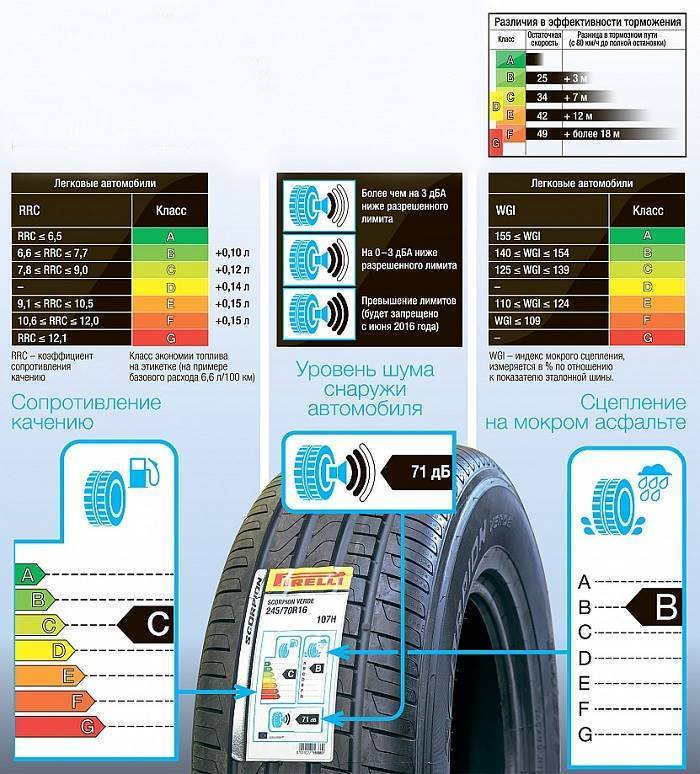

Шины с низким сопротивлением качению снижают расход топлива и выброс вредных веществ с углекислым газом в атмосферу. Они обозначаются надписями Green X или Reduces CO2.
При наличии ненаправленного рисунка протектора шина маркируется буквами ND или словосочетанием Non Directional.
Если шины созданы для малых скоростей, то на них присутствуют символы NHS, которые расшифровываются как Non Highway Service.
Скаты повышенной проходимости маркируются SAG или Super All Grip. Резина для кроссоверов имеет надпись SUV или Sport Utility VehiCles.
Если существует возможность углубления рисунка протектора, то на боковине присутствует надпись REGROOVABLE.
Восстановленная после использования покрышка обозначается надписью RETREAD.
Шины не подлежащие ошиповке маркируются Studless, а имеющие посадочные места — Studdable. Скат с шипами будет иметь надпись Studded.
На шины отечественных производителей в обязательном порядке нанесено на боковину ГОСТ или ТУ.
FRT – маркировка шин грузовых автомобилей
Многие модели грузовиков имеют аббревиатуру FRT. Это означает «шина свободного качения», то есть шины, которые не подходят для установки на ведущие и передние управляемые оси. Шины FRT для грузовых автомобилей предназначены для установки на оси прицепов и полуприцепов, а также на любые дополнительные оси автомобилей. Они характеризуются чрезвычайно прочной конструкцией (о чем свидетельствует более высокий индекс нагрузки). Эти типы шин имеют конструкцию, которая позволяет им выдерживать огромные нагрузки и перегрузки, которым подвергаются прицепы.
Знание маркировки облегчает выбор шин
Грузоподъемность
Также максимальная нагрузка, которую может перенести колесо, зависит от многослойности и жесткости боковины. Некоторые производители выпускают изделия с усиленной конструкцией. Шины имеют свое обозначение. Распознать усиленную резину с двойным кордом можно по буквам EL (Extra Load) или маркировке reinforced.
Такие комплекты способны переносить увеличенную нагрузку, ведь количество слоев корда достигает 6-ти, а если в обозначении присутствует буква «С», то 8-ми слоев. В таком случае индекс грузоподъемности существенно возрастает. Однако давление должно быть максимальным, как и для стандартных покрышек.

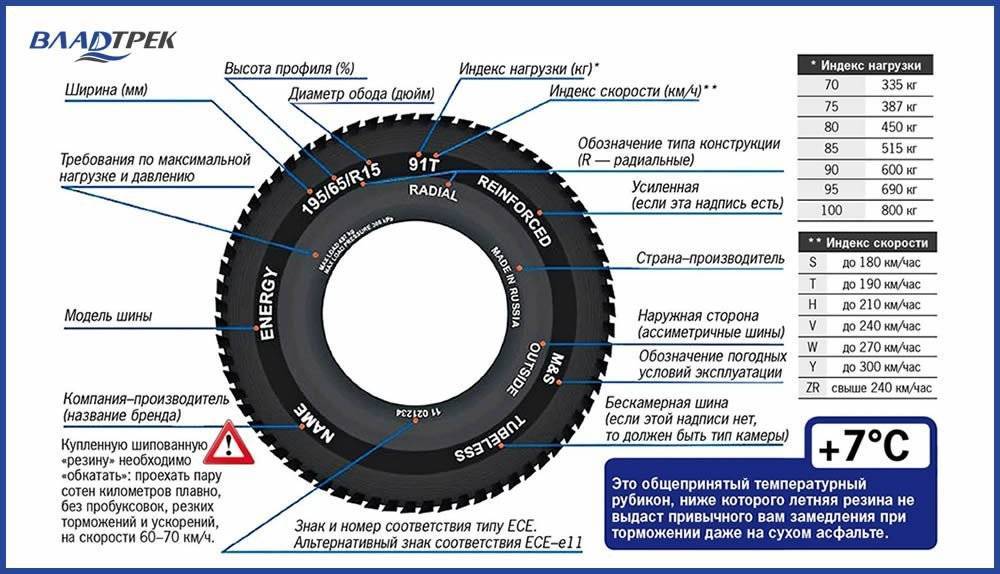

Основные маркировки
Как вы знаете, на боковых поверхностях шин маркировка имеет множество параметров. К основным параметрам, обязательно включаемым в обозначение маркировки включает в себя:
- производитель (название фирмы);
- модель покрышки и торговая марка (производитель может иметь много торговых марок);
- размер шины;
- индекс максимальной нагрузки;
- индекс скорости;
- назначение;
- уровень защиты;
- сезон (зима, лето, всесезонная);
- дополнительная информация.
Рассмотрим подробнее, что включает в себя каждые перечисленные выше пункты:
- Производитель. Обозначается большими буквами. В настоящее время существуют огромное количество производителей качественных автомобильных шин.
- Модели и торговая марка. Производители для покрышек для машин могут иметь много торговых марок.
- Размер покрышки. Это самое основное, что нужно знать при выборе покрышек. Возьмем в качестве примера такой шифр в маркировке — 195 / 60 R 14. Первое число 195 — это ширина профиля шины в миллиметрах, то есть это расстояние между внешними границами боковых граней накаченного колеса, но без учета защитных поясов. Второе число, которое после дроби, 60 — это отношение высоты профиля к его ширине в процентах. В примере данного обозначения получается 195 * 0,6 = 117 мм. Латинская буква R означает, что шина радиального типа (Radial). Еще диагональный тип покрышки, но сейчас используют почти все шины радиального типа. И, что касается последнего числа в данном обозначении, то есть 14, он обозначает посадочный диаметр, то есть диаметр диска в дюймах. Есть шифры в маркировке, где после обозначения посадочного диаметра указывается буква С (comercial), которая говорит о том, что шина имеет дополнительные слои. Такие шины можно использовать для небольших грузовиков, джипов, микроавтобусов, фургонов. В последние годы индекс грузоподъемности обозначают двумя числами, первая из которых дает информацию о том, какую нагрузку можно использовать для одного колеса, вторая — для сдвоенных колес.
Есть модели покрышек, на которых в маркировке не обозначается соотношение шириной и высотой профиля в процентах. Если нет обозначения, то необходимо знать, что соотношение находится от 0,8 до 0,82. Если значение меньше 0.8, то оно всегда указывается на шине с шагом 0.05.
Пример обозначения маркировки шин в США
35/12.5 R15 113Q расшифровывается маркировка следующим образом:
- Внешний диаметр шины в дюймах — 35.
- Номинальная ширина в дюймах — 12,5.
Все остальные параметры расшифровываются также, как было рассмотрено на примере выше. Основное отличие — это первые два параметра, которые в США измеряются в дюймах, а в России и СНГ — в миллиметрах.
| Обозначение резины | 185/80R15C | 215/80R16C | 225/75R16C | 5,90-13C |
| Обозначение профиля обода | 5 1/2J*, 5K, 6J | 6J* | 6 1/2J*, 6J, 5 1/2J | 4J*, 4 1/2J |
* — рекомендуемый профиль обода для данной покрышки.
Индекс максимально допустимой нагрузки (Load Index)
Индекс максимальной нагрузки — это максимальная масса, которую может выдержать шина. В маркировке цифры не показывают конкретную массу, это шифр. Примерный расчет будет такой: полную массу транспортного средства делим на 4 и получаем максимально допустимую массу на покрышку колеса. В маркировке шин индекс нагрузки указывается сразу после обозначения размера.
| Индекс нагрузки | Нагрузка, кг | Индекс нагрузки | Нагрузка, кг | Индекс нагрузки | Нагрузка, кг | Индекс нагрузки | Нагрузка, кг | Индекс нагрузки | Нагрузка, кг |
| 62 | 265 | 75 | 387 | 88 | 560 | 101 | 825 | 114 | 1180 |
| 63 | 272 | 76 | 400 | 89 | 580 | 102 | 850 | 115 | 1215 |
| 64 | 280 | 77 | 412 | 90 | 600 | 103 | 875 | 116 | 1250 |
| 65 | 290 | 78 | 425 | 91 | 615 | 104 | 900 | 117 | 1285 |
| 66 | 300 | 79 | 437 | 92 | 630 | 105 | 925 | 118 | 1320 |
| 67 | 307 | 80 | 450 | 93 | 650 | 106 | 950 | 119 | 1360 |
| 68 | 315 | 81 | 462 | 94 | 670 | 107 | 975 | 120 | 1400 |
| 69 | 325 | 82 | 475 | 95 | 690 | 108 | 1000 | 121 | 1450 |
| 70 | 335 | 83 | 487 | 96 | 710 | 109 | 1030 | 122 | 1500 |
| 71 | 345 | 84 | 500 | 97 | 730 | 110 | 1060 | 123 | 1550 |
| 72 | 355 | 85 | 515 | 98 | 750 | 111 | 1090 | 124 | 1600 |
| 73 | 365 | 86 | 530 | 99 | 775 | 112 | 1120 | 125 | 1650 |
| 74 | 375 | 87 | 545 | 100 | 800 | 113 | 1150 | 126 | 1700 |
Для легковых автомашин — зная индекс нагрузки, необходимо придерживаться правила, чтобы не нагружать массу автомобиля до того, как нагрузка станет больше 80% от допустимой нагрузки на шину.
Для внедорожников — не более 70%.

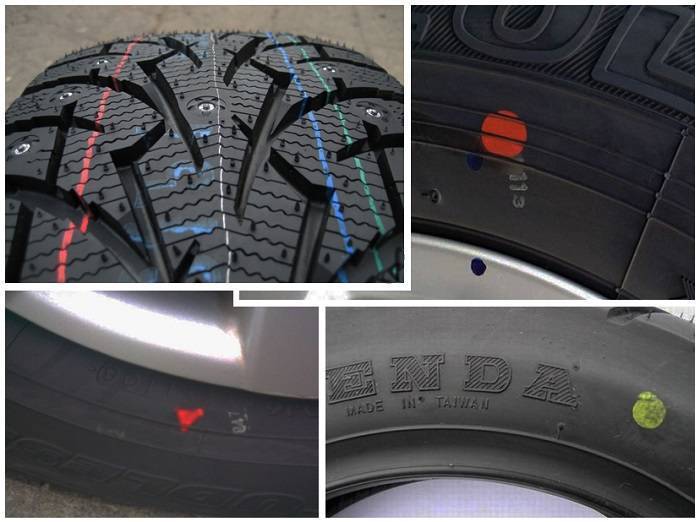

Что обозначают цветные метки на шине
Желтая отметка, в виде круга или треугольника, означает самую легкую часть шины. При установке покрышки на диск желтую отметину необходимо совместить с самым тяжелым местом на шине. По стандарту это часть, где находится ниппель.
На покрышках с пробегом желтая метка теряет актуальность из-за того, что при износе резины ее баланс несколько смещается.
Красный маркер — точка на покрышке. Он показывает область силовой разнородности, который обуславливается разными соединениями слоев резины в процессе ее производства. Разнородность — явление обычное, оно присутствует во всех автошинах. Но красным отмечают только ту резину, которая идет на первичную сборку машины (когда автомобиль выпускают с завода).
Красный маркер соединяется с белыми отметками на дисках, которые являются ориентиром для нахождения центра колес (примерного). Это необходимо для того, чтобы места с максимальной разнослойностью оказывали минимальное влияние на движение машины, что гарантирует более сбалансированные параметры нагрузки на автопокрышки. При стандартной услуге монтажа шин основным ориентиром является совпадение желтой метки с ниппелем. Расположение точки красного цвета игнорируют.
Маркировка. После того как автошина прошла все уровни контроля качества, на нее ставят белый штамп. В нем зашифрован номер проверяющего.
Для свободного ориентирования в моделях автошин на складе на протектор наносят цветовую метку. У всех видов резины (например, с разным типоразмером) эти полоски отличаются по цвету. Если покрышки находятся на складах в больших количествах, по цвету можно понять, что резина относится к одному типоразмеру. Более ценной информации эти цветные полосы не несут.
По конструкции
Модели шин отличаются по конструкции или плетению корда. Само колесо не состоит из одной резины. Его прочность и структурная стойкость гарантирована за счет внутреннего кольца шины, состоящего чаще всего из металлических нитей. В зависимости от типа автошины делятся на радиальные или диагональные.
Диагональные шины
Диагональная конструкция подразумевает, что нити расположены внахлест, друг на друге. Такой способ плетения прост, что удешевляет производство и конечную цену изделия. Однако такие автошины весят больше и обладают меньшим запасом прочности.
Узнать диагональные автошины можно по значку «\», расположенному в индексе размерности покрышек. Современные производители практически не выпускают их для легковых автомобилей, ограничившись лишь грузовым транспортом. Только более старые модели можно встретить с таким плетением.
Радиальные шины
Сегодня распространенными являются автошины радиальной конструкции steel. Это означает, что нити корда расположены параллельно друг к другу в один слой. А места, подвергающиеся высоким нагрузкам, получили дополнительное усиление в виде металлических проволочек высокой прочности.
Такие покрышки обозначаются латинской литерой R – если в размере присутствует, к примеру, символ R14, это значит, что перед нами радиальная резина с внутренним диаметром 14-ть дюймов. Такая технология имеет массу плюсов. Например, шины радиальной конструкции более выносливы, обладают повышенным запасом прочности и меньшим весом, что положительно сказывается на расходе топлива.
Индекс скорости
Еще одна важная характеристика покрышки – индекс скорости. Представленный параметр необходим для определения оптимального вида шин, рассчитанного, в соответствии со скоростными характеристиками конкретного автомобиля.
Не следует пренебрегать этим параметром. Вопреки сложившемуся мнению, скоростные характеристики шины должны учитываться при выборе шин, для любого транспортного средства.
Коэффициент скорости шины можно обнаружить на внешней стороне ската в виде комбинации латинских букв. Каждая из них «привязана» к определенному скоростному интервалу, в пределах которого допускается безопасная эксплуатация данной покрышки. Для того чтобы подобрать необходимое значение индекса скорости, следует воспользоваться специальной сводной таблицей.
Индекс максимальной нагрузки (или Load Index)
Данная цифра указывает на максимальный груз, который способна выдержать шины. Это значение наносится не конкретным числом, указывающим на массу, а зашифровано в виде кода. Приблизительный показатель по весу можно узнать, если разделить массу авто на 4. Этот индекс обычно указывается сразу после размеров изделия.
Таблица индекса максимальной нагрузки (Max Load)
| Индекс нагрузки | Максимальный вес, кг | Индекс нагрузки | Максимальный вес, кг | Индекс нагрузки | Максимальный вес, кг |
| 60 | 250 | 83 | 487 | 106 | 950 |
| 61 | 257 | 84 | 500 | 107 | 975 |
| 62 | 265 | 85 | 515 | 108 | 1000 |
| 63 | 272 | 86 | 530 | 109 | 1030 |
| 64 | 280 | 87 | 545 | 110 | 1060 |
| 65 | 290 | 88 | 560 | 111 | 1090 |
| 66 | 300 | 89 | 580 | 112 | 1120 |
| 67 | 307 | 90 | 600 | 113 | 1150 |
| 68 | 315 | 91 | 615 | 114 | 1180 |
| 69 | 325 | 92 | 630 | 115 | 1215 |
| 70 | 335 | 93 | 650 | 116 | 1250 |
| 71 | 345 | 94 | 670 | 117 | 1285 |
| 72 | 355 | 95 | 690 | 118 | 1320 |
| 73 | 365 | 96 | 710 | 119 | 1360 |
| 74 | 375 | 97 | 730 | 120 | 1400 |
| 75 | 387 | 98 | 750 | 121 | 1450 |
| 76 | 400 | 99 | 775 | 122 | 1500 |
| 77 | 412 | 100 | 800 | 123 | 1550 |
| 78 | 426 | 101 | 825 | 124 | 1600 |
| 79 | 437 | 102 | 850 | 125 | 1650 |
| 80 | 450 | 103 | 875 | 126 | 1700 |
| 81 | 462 | 104 | 900 | 127 | 1750 |
| 82 | 475 | 105 | 925 | 128 | 1800 |
| 129 | 1850 |
Здесь также стоит уточнить, что значение, указанное на шинах, говорит лишь о предельно допустимой нагрузке без учета массы транспорта, условий эксплуатации и стиля вождения. К тому же необходимо понимать, что изделие не должна работать на пределе возможностей. Например, для легкового транспорта не следует допускать превышения нагрузки больше 80% от максимального значения, а для внедорожников 70%. Предельная нагрузка не только уменьшает ресурс шины, но может привести и к аварии по причине разрыва.
Максимально допустимую нагрузку на автопокрышках производители указывают как Max Load. Мера измерений – килограммы иногда в фунты. Величина аналогична предыдущей, а единственное его отличие – это подача в абсолютных числах.

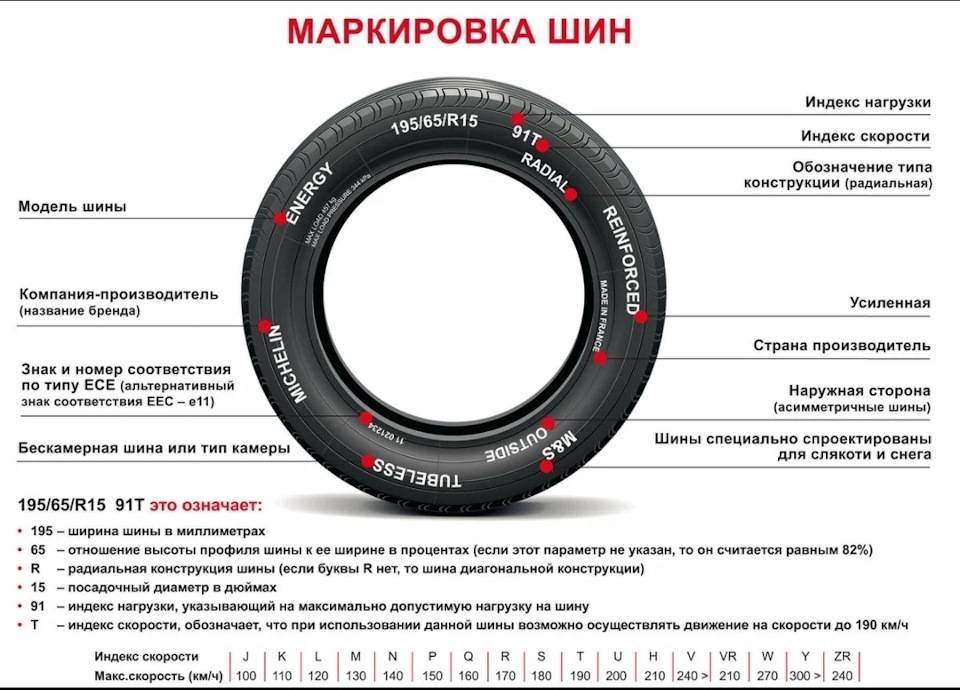

Маркировка легковых шин
| 1. Обозначение размера 2. Модель автошины 3. Товарный-знак производителя 4. Страна-изготовитель 5. Индекс несущей способности 6. Категория скорости 7. Обозначение TUBELESS для бескамерных автошин 8. Обозначение ALL SEASONS для всесезонных покрышек 9. Знак Е с указанием номера сертификата соответствия Правилам ЕЭК ООН 10. Дата изготовления (номер недели и год производства) 11. Обозначение технических условий 12. Обозначения мест расположения индикаторов износа 13. Применяемые материалы и число слоев в каркасе и брекере 14. Обозначение DOT 15. Буквенно-цифровой код изготовителя 16. Код размера шины 17. Нормы эксплуатационных режимов для Северной Америки 18 Показатель степени износостойкости 19. Способность к торможению на влажном дорожном полотне 20. Характеристика термостойкости шины | Рис. 1 Маркировка легковых шин БЕЛШИНА |
Что означает XL в маркировке шин
Маркировка шин XL (Extra Load, большая загрузка) указывает на то, что это усиленная шина. Индекс нагрузки увеличен на три единицы по сравнению со стандартными шинами в таком же типоразмере.
Если иначе, даже с индексом нагрузки 92 и маркировкой XL, вместо 630 кг. такая шина выдержит 690 кг. Данные покрышки имеют усиленную боковину и более прочную конструкцию, что позволяет эксплуатировать резину в условиях более сильных нагрузок.
Направленная и ненаправленная резина, бескамерные шины и другие обозначения
Прежде всего, на шинах можно встретить надписи Inside и Outside. Такая маркировка указывает на ассиметричные шины, при их установке на диск нужно следить за тем, какая сторона покрышки наружная и внутренняя. Надпись Outside должна быть снаружи, тогда как Inside внутри.
Надпись Rotation и/или значок в виде стрелки на боковине показывает направление вращения шины, если такая шина направленная. При установке таких покрышек необходимо учитывать, что колесо должно вращаться только в том направлении, куда указывает стрелка. В противном случае резина может шуметь, сильно изнашивается, изменяются эксплуатационные характеристики.
Если рассматривать покрышки с камерой и без, отдельного внимания заслуживают Tubeless шины, что значит бескамерная шина. Если такой надписи нет, шина должна использоваться вместе с камерой. Дополнительно может присутствовать надпись Tube Type, также указывающая на необходимость использовать камеру.
При выборе зимней резины нужно обращать внимание и на Studless шины (перевод «без шипов»). Фактически, это значит, что шина не подлежит ошиповке. В то же самое время шины с надписью Studdable можно оснащать шипами
В то же самое время шины с надписью Studdable можно оснащать шипами.
Надпись Max Pressure и цифровое обозначение указывает на то, какое максимальное давление допускается в данной шине, а надпись Max Load позволяет определить максимально допустимую нагрузку в кг. на колесо.
Усиленные покрышки обозначаются надписью RF (Reinforced). Также усиленная шина может иметь в маркировке литеру «С» после обозначения типоразмера (например, 205/85 R16C). Это говорит о том, что шина грузовая. Radial указывает на радиальную конструкцию шины, надпись Steel говорит о том, что в конструкции используется металлический корд.
Шины RSC или шины RunFlat (RunFlat System Component) представляют собой особые покрышки, на которых можно продолжить движение даже в том случае, если давление в шине полностью упало в результате прокола или пореза.
Допускается движение со скоростью не более 80 км/ч на расстояние до 150 км. Разные производители могут использовать различные обозначения для данной технологии (RFT, SSR, RunOnFlat, Run Flat, ZP и т.п.)
Надпись Temperature с литерами А, В, С указывают на то, насколько шина устойчива к нагреву при езде с высокой скоростью. Маркировка покрышки литерой А говорит о лучшем результате, тогда как C худший показатель. Точно такими же литерами А, В и С маркируется Traction, что отображает эффективность торможения шины на влажной дороге.
Среди дополнительных обозначений на шинах можно выделить Treadwear. Маркировка указывает на расчетный пробег шины по стандартам и тестам, которые проводятся в Америке.
Обозначение TWI (Tread Wear Indiсatоrs) является индикатором износа протектора (иногда индикатор со стрелкой). Такие указатели находятся в нескольких местах по окружности шины, указывая на минимально допустимую высоту протектора.
Сам индикатор износа шины является выступом, высота которого 1.6 мм. Это и есть минимально допустимая величина протектора легковых авто. Такой индикатор расположен в глубине протектора, обычно его располагают в канавках водоотвода шины.
Также на шине можно увидеть обозначение DOT, где закодирован производитель покрышки, дата выпуска резины в виде недели и года, кодировка размера, сертификация и т.д.
Если видна литера E, заключенная в круг, тогда такая шина соответствует требованиям и стандартам ECE (требования европейские). Обозначение DOT указывает на то, что шина соответствует стандарту качества в США.
Маркировка шин и расшифровка их обозначений
Маркировка на шине Обозначения на шинах отмечаются производителем на ее боковой части. При этом маркировка присутствует на всех покрышках. А соответствует она международному стандарту, являющемуся общепринятым. На шинах применяются следующие надписи:
- данные о производителе;
- размерность и конструкция шины;
- индекс скорости и индекс нагрузки шин;
- дополнительные сведения.
Рассмотрим маркировку шин для легковых автомобилей и их расшифровку на примере каждого параметра.
Данные о производителе
На шине обязательно должны присутствовать сведения о стране изготовления, фирме-производителе или названии бренда, дата производства, а также название модели.
Размерность шин и их конструкция
Обозначение размерности шины Размерность на резине может быть обозначена таким образом: 195/65 R15, где:
- 195- ширина профиля, выражающаяся в миллиметрах;
- 65 – высота профиля, указываемая в процентах относительно ширины профиля шины;
- 15- диаметр обода, выражающийся в дюймах и измеряющийся от одного внутреннего края покрышки до другого;
- R- буква обозначающая тип конструкции шины, в данном случае радиальная.
Радиальная конструкция характеризуется тем, что нити корда идут от борта к борту. В случае расположения последних под углом, т.е. когда один слой нитей идет в одну сторону, а другой – в противоположную, конструкция будет иметь диагональный тип. Обозначается этот тип буквой D или вообще не имеет никакого обозначения. Буква B говорит о диагонально-опоясывающей конструкции.
Индекс скорости и индекс нагрузки шин
Индекс скорости шин указывается латинскими буквами и обозначает максимальную скорость, которую сможет выдержать шина. В таблице приведены значения индексов, соответствующие той или иной скорости.
| Индекс скорости | Максимальная скорость |
| J | 100 км/ч |
| K | 110 км/ч |
| L | 120 км/ч |
| M | 130 км/ч |
| N | 140 км/ч |
| P | 150 км/ч |
| Q | 160 км/ч |
| R | 170 км/ч |
| S | 180 км/ч |
| T | 190 км/ч |
| U | 200 км/ч |
| H | 210 км/ч |
| V | 240 км/ч |
| VR | >210 км/ч |
| W | 270 км/ч |
| Y | 300 км/ч |
| ZR | >240 км/ч |
Индекс нагрузки шин обозначается цифрами, каждая из которых имеет свое числовое значение. Чем оно выше, тем большую нагрузку может выдержать шина. Индекс нагрузки шин следует умножать на 4, так как нагрузка указывается только для одной шины автомобиля. Расшифровка маркировки шин по этому показателю представлена индексами в пределах значений от 60 до 129. Максимальная нагрузка в этом диапазоне колеблется от 250 до 1850 кг.
Дополнительные сведения
Индикатор аквапланирования Существуют и другие показатели, которые указывают на ту или иную характеристику шины и могут наноситься не на все шины. К ним относятся:
- Маркировка камерной и бескамерной шины. Обозначается соответственно TT и TL.
- Обозначение сторон, на которые устанавливаются покрышки. Если есть строгое правило установки шин только на правую или левую сторону, то на них наносятся обозначения Right и Left соответственно. Для шин с ассиметричным рисунком протектора применяются надписи Outside и Inside. В первом случае боковину нужно установить с наружной стороны, а во втором – она устанавливается внутрь.
- Маркировка для всесезонных и зимних шин. Если на шинах имеются обозначения в виде «M+S» или «M&S», то они предназначены для эксплуатации в зимний период или в условиях грязи. Всесезонная резина маркируется как “All Season”. Рисунок снежинки говорит об ограничении эксплуатации шин только зимой.
- Интересно обозначается дата выпуска – тремя цифрами, которые означают номер недели (первая цифра) и год выпуска.
- Термостойкость автомобильной шины на больших скоростях определяется тремя классами: А, В и С – от высокого до низкого значения. Способность торможения шины на мокрой дороге обозначается как “Traction” и также имеет три класса. А степень сцепления на дороге имеет 4 класса: от наилучшего до худшего.
- Индикатор аквапланирования – еще один любопытный показатель, обозначающийся на протекторе значком зонтика или капли. Шины с таким рисунком предназначены для передвижения в дождливую погоду. А индикатор показывает, до какой остаточной глубины протектора шина не потеряет контакт с дорогой в связи с возникновением между ними прослойки воды.
