Что означает коробка передач вариатор

Устройство и принцип работы вариатора

Вопросы о том, каково устройство вариатора и каков принцип его работы, будут разобраны подробнее. Но сначала необходимо обозначить, каковы основные элементы конструкции.

Основные компоненты

В состав вариаторной трансмиссии входят ведущий и ведомый шкивы, соединяющий их ремень (цепь или ролик), система управления. Шкивы расположены на валах и выглядят как две половинки конической формы, обращенные друг другу вершинами конусов. Особенность конусов состоит в том, что они могут сходиться и расходиться в заданном диапазоне. Точнее, двигается один конус, а другой остается неподвижным. Движение шкивов на валах контролируется системой управления, которая получает данные от бортового компьютера автомобиля.

Также основными компонентами CVT являются:

  • гидротрансформатор (отвечает за передачу крутящего момента от двигателя на первичный вал трансмиссии);
  • гидроблок (подает масло к вращающимся шкивам);
  • фильтры для защиты от выработки металла и отложений;
  • радиаторы (отводят тепло от коробки);
  • планетарный механизм, обеспечивающий реверсное движение авто.

Клиноременный вариатор

Клиноременной вариатор представлен двумя сдвигающимися и раздвигающимися шкивами, соединенными металлическим ремнем. За счет уменьшения диаметра ведущего шкива происходит одновременное увеличение диаметра ведомого, что свидетельствует о понижающей передаче. Увеличение диаметра ведущего шкива дает повышающую передачу.

Изменение давления рабочей жидкости влияет на перемещение конуса ведущего шкива. Ведомый шкив меняет диаметр благодаря натянутому ремню и возвратной пружине. Даже незначительное изменение давления в трансмиссии сказывается на передаточном отношении.

Устройство ремня

Ремень CVT в форме ленты состоит из металлических тросов или полос. Их количество может доходить до 12 штук. Полосы находятся друг над другом и скрепляются между собой при помощи стальных скоб. Сложная форма скоб позволяет не только скрепить полосы, но и обеспечить необходимый для работы трансмиссии контакт со шкивами.

Защита от быстрого износа обеспечивается покрытием. Оно же не дает ремню проскальзывать по шкивам во время работы. В современных автомобилях нерентабельно применять кожаные или силиконовые ремни по причине малого ресурса детали.

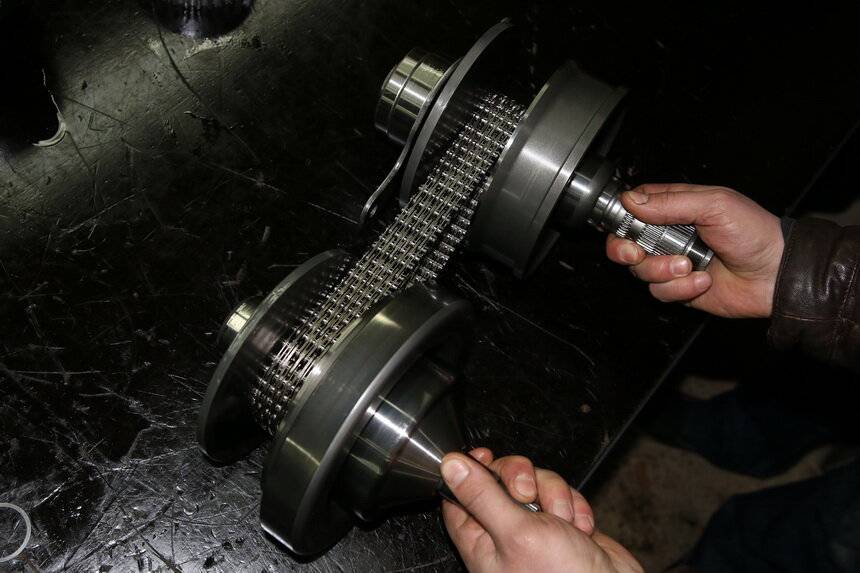

Клиноцепной вариатор

Клиноцепной вариатор похож на клиноременной, только роль передатчика между ведущим и ведомым валами играет цепь. За передачу крутящего момента отвечает торец цепи, который касается конической поверхности шкивов.

Принцип его работы точно такой же, как у трансмиссии с ременной передачей.

Устройство цепи

Цепь состоит из металлических пластин, каждая из которых имеет соединительные ушки. За счет подвижного соединения между собой пластины в конструкции цепи обеспечивают гибкость и сохраняют крутящий момент на заданном уровне. За счет расположенных в шахматном порядке звеньев цепь имеет высокую прочность.

Усилие на разрыв у цепи выше, чем у ремня. Пластины с ушками изготавливают из сплавов, противостоящих быстрому износу. Замыкаются они при помощи вкладышей, форма которых является полуцилиндрической. Конструктивная особенность цепей – они могут растягиваться. Этот факт сказывается на работе бесступенчатой трансмиссии, поэтому требует пристального внимания во время проведения планового ТО.

Тороидальный вариатор

Тороидальный тип коробки передач CVT встречается реже. Примечательная особенность устройства состоит в том, что вместо ремня или цепи здесь используются вращающиеся ролики (вокруг своей оси, маятниковыми движениями от ведущего шкива к ведомому).

Принцип работы заключается в одновременном передвижении роликов по поверхности половинок шкивов. Поверхность половинок имеют форму тороида, откуда и название трансмиссии. Если контакт с ведущим диском реализуется на линии наибольшего радиуса, то точка контакта с ведомым диском будет лежать на линии наименьшего радиуса. Такое положение отвечает режиму повышающей передачи крутящего момента. При перемещении роликов к ведомому валу происходит понижение передачи.

Разница между вариатором и классической АКПП

Автовладельцы-новички часто не могут выбрать, что лучше —вариатор или автомат(обычная АКПП). В обоих случаях речь идет об автоматическом переключении скоростей, но принцип действия отличается. В отличие от CVT, который обеспечивает плавное изменение передач, в стандартной коробке-автомат процесс происходит ступенчато.

Конструктивно АКПП состоит из управляющего механизма (гидравлика, электроника), гидротрансформатора для сцепления и планетарной «коробки». Устройство работает следующим образом:

  • Мотор через специальные валы передает момент вращения на гидравлический трансформатор.
  • Происходит передача усилия на планетарное устройство.
  • Последнее получает сигналы от управляющего блока и включает нужную скорость.

Иными словами, в классической АКПП функцию сцепного устройства берет на себя гидравлический трансформатор. В отличие от рассмотренной выше коробки, ремень вариатора обеспечивает плавное изменение момента без малейших дерганий в момент переключения.

Плюсы и минусы вариатора

Сравнивать CVT мы будем с автоматической коробкой, поскольку робот, как было сказано выше, является механикой, а другие типы трансмиссии не так популярны.

Основные плюсы CVT:

  • Отсутствие толчков и рывков во время движения.
  • Двигатель работает с плавным изменением мощности в зависимости от ситуации.
  • Фактически бесконечное число передач, что позволяет оптимально расходовать топливо.
  • Низкий уровень шума при работе.
  • Высокая управляемость и отклик.
  • Грамотная оптимизация всех ходовых систем машины.

Теперь о недостатках. Самым главным из них является высокая стоимость ремонта, поскольку конструкция устройства состоит из множества дорогих элементов. Нельзя не сказать и о том, что в нашей стране очень мало сервисных центров, берущихся за такую работу.

Кроме того, в вариатор следует периодически заливать около десяти литров специального масла, необходимого для правильной работы трансмиссии. Такая жидкость стоит достаточно дорого и продается либо в представительствах компании, либо в специализированных салонах. Сами понимаете, что такие салоны есть далеко не в каждом городе. В некоторых случаях для сокращения затрат на ремонт и обслуживание, лучшим выбором будет приобрести контрактный вариатор.

Что такое коробка CVT?

Итак, коробка передач CVT — что это такое?

CVT – это вид трансмиссии, которая переключает передачи плавно, без участия водителя. Ее еще называют следующим поколением коробки автомат. Она меняет передаточное число незаметно и беспрерывно. В последнее время автопроизводители все больше работают над совершенством и разработкой новых вариантов вариатора.

Принцип работы

Большинство вариаторов оснащаются клиноременными передачами. Шкивы оснащаются раздвижными валами, которые и меняют передаточное число способом раздвижения и сдвижения частей вала.

Вариативная КПП состоит всего с трех элементов:

  1. ремень, который может быть резиновый, металлический или полевидный (специально сделан и разработан, в основе которого лежит твердый метал, прочная резиновая обмотка и пропитан специальным веществом, которое имеет свойство охлаждать ремень);
  2. ведомый шкив. Вращается за счет ведущего шкива и передает вращение на карданную передачу;
  3. ведущий шкив. Он связан в коленвалом и вращает ведомый шкив.

Типы вариаторов

  • гидромеханическая. Составляющей этой КПП является гидромуфта и механическая часть коробки;
  • электрическая. Состоит из электромоторов, которые установлены на каждое колесо;
  • вариативная. Состоит из механической КПП, по принципу передачи передаточного числа с помощью регулируемых валов и ремня.

Чем отличается вариатор от автоматической коробки передач?

Основным отличием является конструктивный план и особенности сборки. У автомата стоит гидротрансформатор, который идет как сцепление и блок шестеренок, который переключает передачи. У вариатора же стоят два раздвижных шкива, которые приводятся ремнем. В бесступенчатой коробке нет передач, которые нужно переключать, и отсутствует сцепление.

Автоматическая коробка изменяет частоту вращения коленвала, вариатор этого не делает, весь процесс происходит на одном количестве оборотов двигателя. Таким образом в техническом плане отличаются эти КПП.

В плане ощущений при переключении автомата слышится щелчок или толчок при смене передачи, на вариаторе же это отсутствует, поскольку переключения скоростей нет. Также отсутствует звук набирания оборотов ДВС, как и при езде на коробке автомат.

Еще одним отличием является то, что на АКПП есть определенное количество передач, а на вариаторе оно отсутствует. По большому счету вариатор имеет бесконечное число ступеней.

Основными достоинствами являются:
  • высокая динамика движения;
  • экономия горючего;
  • плавный разгон;
  • отсутствие толчков при переключении передачи;
  • отсутствие шума коробки и ДВС;
  • не требует переключать передачи;
  • надежность и простота конструкции;
  • легкий ремонт и обслуживание;
  • небольшой вес;
  • стоимость ниже обычной АКПП;
  • увеличенный срок эксплуатации.
Недостатки CVT:
  • низкий темп набора скорости;
  • нужно лить только масла, которые охлаждают, поскольку высокая сила трения;
  • требуется бережное отношение к ремню или цепи;
  • обслуживание вариатора дороже, нежели других КПП;
  • каждые 130-140 тыс. км нужно менять ремень;
  • малое количество времени бесперебойной работы.

Взглянув на все плюсы и минусы можно сказать, что вариатор имеет много положительных моментов, но и не меньше отрицательных. При бережной эксплуатации и своевременном ТО, CVT прослужит долго и надежно. По мнению многих экспертов эта КПП идеально подходит для девушек и людей с ограниченными физическими возможностями.

Предложения производителей в вариативных коробках

На данном этапе несколько производителей работают над совершенствованием бесступенчатой коробки. Основной проблемой остается ремень и цепь, которые имеют повышенный износ.

Компания Toyota разработала новый вид цепи, который состоит из легкого и прочного метала, а сверху покрыт резиной высокого качества. Весь этот элемент покрывают специальным полимером, который служит для снижения нагревания. Этот ремень для коробок CVT сейчас только на стадии тестирования, но производитель обещает в случаи успешных испытаний запустить его в массовое производство, что значительно повлияет на время проведения ТО и износ деталей.

Также Форд запустил новый вид ремня для CVT на основе секретного полимера. Срок службы данной детали по техническим данным составляет 200 000 км, что на 50 тыс. км больше, нежили существующие.

Виды вариаторов

Существуют несколько разновидностей. Они отличаются между собой по своей конструкции.

Клиноременной механизм

Это самый распространенный агрегат. В основном он состоит из одной передачи, реже из двух. Такой вариатор имеет два шкива, которые между собой соединяются клиновидным ремнем. Один шкив ведущий, а второй ведомый. Вначале между ними закладывалась армированная резина, но затем ее заменили стальные пластины. Они способны передавать больший крутящий момент, обладают меньшим радиусом изгиба и долговечны.

Конструкция шкивов состоит из двух конусовидных половин, которые имеют уклон к оси вала. Эти конструкции при движении то отдаляются, то приближаются друг к другу. Ремень не что иное, как металлическая лента, имеющая покрытие. А также встречаются варианты, когда она состоит из тросов, они являются наиболее прочными.

Принцип действия

При раздвижении шкивов лента уходит внутрь, когда они сближаются — ремень приобретает форму клина. В последнем случае радиус шкива увеличивается, а вместе с ним становиться больше и передаточное число, а в предыдущем варианте все наоборот. В промежутках между этими состояниями ремень становится прямым. Для смещения шкивов используются пружины, а также центробежная сила, создаваемая гидравлическим приводом. Он управляется электроникой, которая способна создать оптимальные условия для бесперебойной работы мотора. Водитель выбирает режим, а она настраивает работу CVT. За счет этого происходит увеличение его ресурса, снижение износа и уменьшение использования топлива.

Клиноцепной вариатор

За счет использования цепи удалось уменьшить радиус изгиба, он может быть 25 мм, поэтому такой вид вариатора имеет больший диапазон передаточных чисел. Клиноцепной вид отличается от своих аналогов наибольшим КПД, но из-за этого имеет и самую высокую стоимость. Такой вариатор был впервые применен на моделях Audi.

Тороидный вид вариатора

Он не содержит ни цепи, ни ремня. Движение дисков, которые применяются вместо шкивов, происходит при помощи роликов, создающих крутящий момент между ними. Передаточное число меняется при смене положений роликов и изменением их радиусов, которые обкатывают диски. Их поворот осуществляется за счет определенных устройств. Они способны регулировать силу прижатия роликов к дискам. В каждом таком вариаторе автомобильные фирмы применяют свои устройства. Например, компания Ниссан в своем аппарате «X — Tronic» заложила гидравлический механизм, управляемый электроникой. Он перемещает ролики вверх и вниз на самые малые расстояния, а затем из-за сдвига они проворачиваются самостоятельно.

Такой вид вариатора применяется реже всех, но за ним будущее.

Новые виды вариаторов

Ежегодно производители автомобилей выпускают модели с бесступенчатой коробкой переключения скоростей. Причем характеристики его работы постоянно улучшаются, оборудование совершенствуется. Совсем недавно компании JATCO и Nissan выпустили общее изобретение — улучшенный вариатор с облегченной и уменьшенной конструкцией. CVT совместил в себе новую коробку и клиноременную систему. У этого аппарата очень хорошие показатели работы:

  • Увеличенное число передач. Создатели расширили диапазон на 20 % (в сравнении с обычным CVT). Это позволяет автомобилю быстро разгоняться и сбрасывать обороты.
  • Весит обновленный агрегат на 13 % меньше, чем его стандартный прототип.
  • Имеет систему ASC, что позволяет компьютеру выбирать передаточное число, оптимально подходящее в момент разгона и остановки.

Учредители автокомпании «Порше» заявили, что в настоящее время проводят разработку по апгрейду CVT и улучшению принципа его работы. Они стараются поднять показатели комфорта во время езды, набора скорости и остановки. Хотят снизить объем потребляемого топлива, но в то же время увеличить коэффициент полезного действия. В планах у создателей — сделать такой тип CVT, принцип работы которого будет похож на восьмиступенчатую трансмиссию.

Усиленная работа над улучшением бесступенчатой коробки переключения скоростей подтверждает еще раз, что будущее за ней. Не исключено, что очень скоро вариатор станет альтернативой всем обычным КПП (автомат, механика и РОБОТ). Особый акцент производители автомобилей делают на его комбинированные модели, при которых работа двигателя будет самой идеальной, энергия будет сохраняться в специальном накопителе и тратиться только на передвижение транспортного средства.

Минусы вариаторной коробки передач

Однако питать ложные надежды в «совершенности» такого приспособления также не нужно. Среди всего прочего, минусы вариаторной коробки передач существенны, особенно для потенциального рядового автолюбителя. Наиболее основными являются:

  • сложный ремонт. Несмотря на такой несложный механизм, нарушить работу воротов легко, если не имеешь достаточного опыта в обращении с вариатором. Официальных сервисных центров, занимающихся ремонтом такого типа трансмиссии днём с огнём не сыщешь (хотя тенденция в последнее время склонна к изменениям), не говоря уже о городах с населением меньше миллиона;
  • низкий ресурс ремня (о котором мы поговорим чуть позже), требует периодичной его замены. Приемлемые варианты для замены найти не так-то просто, не говоря уже о потенциальной стоимости такого ремня;
  • микрочипы и датчики на устройстве при ремонте могут влететь в круглую сумму. Их заменой займутся далеко не все мастерские в городе;
  • использование определенного дорогостоящего масла в обслуживании коробки. Хорошие варианты приходиться долго искать, так как разный производитель требует индивидуальный тип масляной жидкости.

Принципиальное устройство

Как уже было указано выше, бесступенчатая коробка передач устроена довольно сложно. Так как изменения коэффициента передачи в ней происходит плавно и непрерывно, коробка передач должна быть оснащена рядом дополнительных элементов, которые отличают этот агрегат от всех остальных. К основным элементам вариаторов принято относить:

  1. Механизм включения: фрикцион с дисками и электромагнитная муфта / гидротрансформатор;
  2. Первичный и вторичный шкивы;
  3. Ремень;
  4. Систему управления;
  5. Узел, ответственный за задний ход;
  6. Главную передачу;
  7. Дифференциал.

Сразу отметим, что перечень элемент бесступенчатой трансмиссии не дает представления о том, как эта трансмиссия должна работать. Дело в том, что CVT правильнее всего классифицировать по типу передачи. Такая классификация даст читателю представления о том, чем будут отличаться одни бесступенчатые коробки передач от других. Начнем с наименее распространенных типов:

  • Трансмиссия с электрической передачей. Двигатель в ней вращает генератор, тем временем как электромоторы отвечают на вращение колес. Такая трансмиссия используется в транспорте от Белаз, а также моделях ЗИС-154 и ДЭТ-250. Это передача для узкоспециализированного транспорта;
  • Гидродинамическая передача (гидротрансформатор). Устройство из колес с лопатками, которые перебрасывают масло друг между другом. Устройство незначительно увеличивает момент (максимум до 2,5), зато работает довольно плавно. По факту, это основа современных АКПП;
  • Гидрообъемная передача. В такой передаче двигатель обеспечивает вращение гидронасоса, которой перегоняет масло в гидромоторы – они и вращают колеса. Такая передача по-прежнему находит применение, например, в зерноуборочных комбайнах.

Особняком стоит вариатор, который и является наиболее распространенным типом бесступенчатой трансмиссии. Суть работы вариатора сводится к передаче крутящего момента посредством промежуточного тела, в качестве которого обычного выступает ремень. Промежуточное тело можно перевести в любую из точек переменного радиуса одного или сразу двух колес: ведущего и ведомого. Таким образом и удается изменить передаточное отношение, однако в подробностях принцип работы такой системы мы рассмотрим чуть позже. Сегодня наиболее распространенным в автомобилестроении является бесступенчатая коробка передач, использующая клиноременной механизм. Обычно ее называют просто клиноременным вариатором. О нем подробнее.

Достоинства и недостатки вариаторной трансмиссии

Коробка вариатор имеет плюсы и минусы, с которыми следует ознакомиться владельцу перед выбором себе автомобиля. Главное преимущество состоит в возможности предоставить непрерывное изменение крутящего момента, улучшающее динамику и экономящее топливо.

Среди прочих достоинств эксперты и водители отмечают:

  • избавление от рывков при запуске двигателя, более плавный ход;
  • избавление от необходимости в переключении скоростей;
  • экономия времени на разгон;
  • функция блокировки расхода топлива свыше установленной нормы;
  • легкий вес, снижающий расход топлива;
  • облегчение управления машиной за счет двух педалей;
  • снижение шума при движении;
  • экологичность;
  • легкое преодоление подъемов без прекращения работы двигателя.

Среди наиболее часто встречающихся нареканий:

  • несовместимость с мощными моторами;
  • быстрый износ ремня при больших нагрузках и регулярном движении на высоких оборотах;
  • дорогостоящее техобслуживание и ремонт;
  • требовательность к качеству масла и периоду замены фильтров.

Хотя вариатор сейчас является единственной КПП, способной бесступенчато менять передаточное отношение, ряд ограничений и нюансов не позволяет считать его наилучшим решением для любого автомобиля.

Как же работает вариатор

Бесступенчатая передача, как мы увидели, имеет много плюсов, к тому же ее устройство, как можно сделать вывод, на высоте. Но как же все там устроено? Как она работает? Десять лет ушло у конструкторов на то, чтобы создать особый ремень, который бы выдерживал нагрузки устройства.

Главное то, что данный тип техники устроен сложно, но мы сейчас посмотрим самое основное, что же помогает ему, по какой схеме он работает, что получается выдавать четко подобранные данные, то есть передачу скорости, тем самым увеличивая скорость движения автомобиля.

Если говорить об устройстве, то оно проще, чем АКПП. Почему так? У него нет шестеренок, дисков. Главный принцип строится на двух шкивах. Которые связываются тем ремнем, над которым разработчики бились десяток лет. Первая деталь имеет прямую связь с движком, а вторая с валом колес. Крутит другой особый ремень. Такой клиноременный вариатор заслуживает на самом деле большого уважения со стороны конструкторов.

Получается в итоге простой тип работы. Одна деталь приводит в движение другую, используя обычный ремень. Работа идет по тому же принципу, что у ремня генератора. Но есть несколько хитростей. Клиноременный вариатор передает скоростное движение от мотора колесам. Но как ремешок может интенсивно работать и не рваться? Вот эти загадочные десять лет, которые у конструкторов прошли на рабочем месте. Но они создали шедевр.

Клин, которым представлен ремень, точно соответствует углу конуса шкива, именно его он приводит в движение. В итоге изделие не тянется, к тому же пластины толкают шкивы. Выходит у нас есть два шкива, а также ремень с клином. Так перед нами клиноременный КПП. Именно так и устроен бесступенчатый вариатор.

Отметим, что один из шкивов соединен с движком, который передает вращательный момент на колеса. Если поделить скорость движения этого шкива на тот, что имеет связь с ведущими колесами, то перед нами предстанет то загадочное число, та передача, которая в данный момент времени выдается. Таким образом, данный тип механики во многом превосходит даже АКПП, не говоря уже об обычной КПП. Теперь нет нужды самостоятельно задавать передачу. Даже АКПП, так радовавшая женщин, которым сложно было совладать с передачами, не верх блаженства. Настоящее счастье для них стал именно вариативный тип передач.

Какие же виды деталей меняют это число, эту передачу, регулируя скорость ведущих колес? Весь смысл в том, что деталь, которая крепится к движку, по которой бегает ремешок, сдвигается и раздвигается. Получается, что радиус то один, то другой. Это касается и второй детали, крепящейся к валу колес. Разница между ними в том, что один шкив фиксируется пружинами, а второй электроникой.

Благодаря клиновому ремню есть возможность свободно передвигаться между шкивами, останавливаясь в нужный момент, в угодном положении. Таких положений может быть очень много, а значит, и скоростей передач тоже очень много.

Итак, становится ясно то, что сначала один шкив увеличивается, а другой уменьшается, потом, наоборот, первый уменьшается, а второй увеличивается, между ними ремень клином, который имеет множество передач или положений. Но как же все это работает?

Коробка автомат или вариатор: что надежнее

Итак, вариаторная коробка передач, вариатор или просто CVT появилась на автомобилях несколько позже, чем традиционная гидромеханическая АКПП. Основной особенностью вариатора стала принципиально другая конструкция самой коробки. При этом в производстве такая КПП проще и дешевле, в результате чего конечная стоимость автомобиля с вариаторной коробкой ниже.

Также отметим, что вариатор является бесступенчатой трансмиссией, то есть  крутящий момент преобразуется не ступенчато, а постоянно. Это позволило повысить КПД трансмиссии и добиться более высокого комфорта, так как такая коробка попросту не переключается со ступени на ступень, что позволяет исключить рывки, пинки, задержки и провалы.

Двигатель в паре с вариатором работает на оптимальных оборотах, тяга постоянная, что улучшает динамику, повышает топливную экономичность, снижает шумы и вибрации.

Что касается видов и типов CVT, существует клиноременной вариатор, цепной и тороидальный (иногда называется тороидный, торовый). При этом самым распространенным остается клиноременный вариатор.

Клиноременной вариатор в основе имеет клиновидный ремень, который «натянут» между двух шкивов. Сами шкивы раздвижные, то есть имеют возможность менять свой диаметр. На современном вариаторе управляет сдвижением и раздвижением шкивов электроника.

Когда автомобиль движется, шкивы постоянно меняют диаметр, что позволяет гибко и постоянно изменять передаточное отношение (передаточное число). Так происходит плавное и бесступенчатое изменение крутящего момента.

Цепной вариатор CVT вместо ремня имеет цепь, а усилие передается через скошенные торцы осей звеньев цепи. Тороидный отличается от двух предыдущих тем, что вместо шкивов имеются конусные диски, а функцию ремня выполняют ролики.

Такая конструкция надежнее и прочнее, однако сложность производства и дорогостоящие материалы заметно увеличивают стоимость производства агрегатов данного типа. Еще добавим, что функцию сцепления на вариаторе выполняет отдельное устройство под названием гидротрансформатор.

Недостатки вариатора

Изначально планировалось, что именно вариатор вытеснит  АКПП с рынка, являясь более производительной и дешевой заменой, а также благодаря высокому комфорту при  езде на такой КПП. Однако этого не произошло.

Коробка автомат АКПП: плюсы и минусы

Гидромеханическая АКПП была изобретена немногим позже, чем сам автомобиль и является первым типом автоматических коробок, которые устанавливались на автомобили. По этой причине подобные автоматы называют «классическими».

Данный тип АКПП в основе имеет планетарную коробку передач, систему электронного и гидравлического управления, а также гидротрансформатор в качестве сцепления. Такой автомат достаточно надежен, способен выдерживать большие нагрузки, устанавливается на разные типы транспорта, как на легковые авто и внедорожники, так и на грузовики, спецтехнику и т.д.

Переключение передач в такой коробке осуществляется за счет давления масла, которое сжимает пакеты фрикционов. Давление между фрикционами распределяется посредство использования системы электромагнитных клапанов (соленоидов), установленных в гидроблоке АКПП. Управляет работой клапанов-соленоидов ЭБУ коробкой.

Основным недостатком «классических» автоматов является их высокая стоимость и сложность производства. Также можно отметить, что данный агрегат ступенчатый, то есть по комфорту АКПП немного уступает вариатору. Также гидромеханический автомат медленнее переключает передачи, КПД такой трансмиссии ниже, что и приводит к повышению расхода топлива.

Достоинства и недостатки

При рассмотрении особенностей вариаторной КПП необходимо понимать ее слабые и сильные места.
К преимуществам CVT можно отнести:

  • Плавное изменение скоростного режима. В отличие от гидротрансформаторной коробки-автомат вариатор обеспечивает увеличение и уменьшение скорости без малейших толчков / рывков.
  • Повышенный срок службы мотора. При правильной эксплуатации, своевременной замене масла в вариаторе и выполнении других регламентных работ устройство обеспечивает плавную передачу момента на двигатель и тем самым продлевает его ресурс.
  • Более экономный расход горючего, благодаря высокому КПД механизма. В среднем коэффициент полезного действия больше на 7-10%, если сравнивать с классической коробкой-автомат.
  • Экологическая чистота механизма. В процессе работы вариаторная система выбрасывает в атмосферу меньше опасных компонентов (если сравнивать с другими «коробками»).
  • Быстрый разгон. Отсутствие рывков способствует экономии времени в момент набора скорости, что обеспечивает лучшую динамику для автомобиля.
  • Легкость управления. Достаточно выбрать нужный режим на ручке, чтобы начать движение.

Несмотря на преимущества, CVT имеет и ряд минусов:

  • Трудности обслуживания. Ремонт и замена вариатора — очень дорогостоящая операция, за которую берутся единицы мастеров. Иногда приходится обзвонить не одно СТО, чтобы найти подходящий вариант.
  • Высокая стоимость масла. Для заливки в CVT применяются специальные смазывающие составы, имеющие более высокую цену.
  • Раз в 100-150 тыс. километров требуется замена ремня, что является дорогим удовольствием.
  • Зависимость от электроники. Вариаторная КПП в процессе работы получает сигналы от многих датчиков. Если какой-то из них сбоит, система будет работать неправильно, а это ведет к необходимости ремонта вариатора и дополнительным расходам.
  • Сравнительно небольшой ресурс. Вариаторная коробка не любит большие нагрузки, поэтому выходит из строя быстрей МКПП. В частности, для нее может оказаться критичной буксировка в снегу или грязи.
  • Повышенный риск поломки из-за неправильной эксплуатации.

Производители постоянно работают над совершенствованием вариатора и устраняют недостатки. Многие слабые места, связанные с низкой надежностью, остались в прошлом. Но ресурс устройства во многом зависит от самого автовладельца и следования ряду правил.

Тем не менее, у вариатора есть определенные минусы

  1. Автомобиль, оснащенный вариатором, необходимо чаще подвергать техническому обслуживанию. Дело в том, что у него есть слабое место – ремень, который необходимо менять каждые 60 тысяч километров и эти цифры могут меняться, в зависимости от модели автомобиля. Если сравнивать с автоматическими коробками передач, то их можно не подвергать подобному обслуживанию до 100 тысяч километров. Недостаток устраняется применением цепного привода, который, однако, имеет высокий уровень шума. Также сюда следует включить то, что он служит значительно меньше, нежели автомат или механика.
  2. Данная коробка переключения передач не переносит большие нагрузки, из-за низкой прочности механизма, в частности, ремня. Именно поэтому его редко применяют для внедорожников, или любых других автомобилей, которые используются для езды в тяжелых условиях.
  3. В случае поломки вариатора, очень сложно найти сервисный центр, который возьмется за его ремонт. Несмотря на то, что стоимость ремонта обходится в 30% от стоимости агрегата, намного проще его поменять, нежели ремонтировать. Такая коробка передач очень чувствительна к любому стороннему вмешательству, поэтому сервис необходимо выбирать с умом.
  4. Не все вариаторы работают быстро. Некоторые из них могут «распознавать» обороты в течение 1-2 секунд, прежде чем включится нужная передача.
  5. Вариатор работает на основе импульсов, поступающих со многих датчиков, например, датчик положения коленвала, датчик скорости, датчик АБС и многих других. Поломка хотя бы одного из них может привести к серьезным проблемам, так как неисправность будет нарастать постепенно по цепочке.
