Каков порядок затяжки болтов головки блока цилиндров?

Распространенные ошибки

Несмотря на то, что автопроизводители четко указывают порядок и нюансы затяжки ГБЦ, многие автолюбители допускают ошибки при сборке мотора. Самыми распространенными из них являются:

  • Заливка масла в крепежные отверстия для смазки резьбы (жидкость несжимаема, поэтому залитое масло не даст нормально затянуть головку);
  • Перетяжка (превышение усилий при затягивании приводит к повреждениям ГБЦ и самих крепежных элементов);
  • Применение поврежденных или несоответствующих ключей (возможен срыв граней головок болтов, после чего нормально затянуть или выкрутить их будет проблематично);
  • Использование на замену неподходящих болтов (крепежи с разных двигателей могут отличаться по длине, межвитковому расстоянию резьбы, высотой и диаметром головки);

Чтобы в дальнейшем проблем не возникло, следует использовать только крепежные элементы, предназначенные для конкретного двигателя и полностью соблюдать условия выполнения работ.

Основные рекомендации

Прежде всего следует отметить, что такая процедура может проводиться после ремонта силового агрегата или с целью проверки величины момента затяжки болтов в процессе эксплуатации мотора. Если ГБЦ была демонтирована, следует внимательно осмотреть болты, а также отверстия в блоке цилиндров для их установки. Винты не должны иметь удлинения или деформации резьбовой части. Отверстия в блоке под болты очищают от остатков моторного масла, жидкости, других посторонних частиц. Если этого не сделать, можно повредить цилиндровый блок, при этом ГБЦ затянуть с требуемым усилием не получится.

Это интересно: Регламент технического обслуживания для Nissan Qashqai: список работ

Работу следует начинать только после ознакомления с рекомендациями изготовителей автомобиля по эксплуатации и ремонту. Там водитель найдет все необходимые сведения для выполнения работы, в том числе усилия и очередность затягивания болтов.

Еще одной особенностью использования таких болтов является установка их под определенным углом. Для этого потребуется специальный ключ с индикатором, который покажет градус наклона.

Пользователь Игорь Иванов показывает на видео установку и затяжку ГБЦ.

Момент затяжки болтов (усилие)

Момент затяжки болтов для каждого автомобиля разный (в виду конструктивных особенностей). Для конкретного автомобиля есть своя таблица моментов затяжки креплений. В следующем разделе рассмотрим усилия крепежа ГБЦ на примере «вазовской» головки.

Таблица: моменты затяжки соединений в зависимости от диаметра резьбы

Номинальный диаметр резьбыРазмер «под ключ» головки, болта (гайки), ммШаг резьбы, ммКлассы прочности по ГОСТ 1759–70
Болт
5.86.88.810.912.9
Гайка
61010,50,81,01,251,6
812 — 141,251,61,82,53,64,0
1014 — 171,253,23,65,67,09,0
1217 — 191,255,66,210,012,516,0
1419 — 221.58,010,016,020,025,0
1622 — 241,511,014,022,032,036,0
1824 — 271,516,020,032,044,050,0
2027 — 301,522,028,050,062,070,0
2230 — 321,528,036,062,080,090,0
2432 — 361,536,044,080,0100,0

Правильный порядок затяжки

Существует определенный порядок затяжки болтов, почти на всех автомобилях он одинаковый – от центра головки к ее краям, крест на крест. Так, например, первыми затягиваются два центральных болта правого и левого рядов, затем два болта, находящиеся слева от центральных, затем два справа от центральных, потом два болта находящиеся слева в обоих рядах и завершают порядок болты находящиеся справа в обоих рядах.

Важно помнить, что крепеж всегда выполняется в три — четыре подхода:

  1. Первый подход – усилие 3-4 кгс.
  2. Второй подход – усилие 7 кгс.
  3. Третий подход – усилие 9 кгс.
  4. Последний подход – усилие 11,5 – 12 кгс.

Некоторые нюансы

Момент затяжки – один из основных факторов нормальной посадки головки блока. Но на этот критерий влияет не только прилагаемое усилие, а и сами крепежи:

  • Общее состояние болтов – новые или б/у;
  • Наличие смазки на резьбовой части;
  • Состояние резьбы.

Тип силовой установки (бензиновый, дизельный), а также количество клапанов на технологию затягивания ГБЦ не влияет. Но это не значит, что усилие и порядок затяжки для всех моторов идентичен и перед посадкой головки обязательно следует изучить условия выполнения операции и все ее особенности.

Ошибки при монтаже головки

Если не использовать динамометрический ключ при монтаже головки блока цилиндров, то можно ошибиться с усилием, что приведет к неравномерному моменту. В таких случаях будет чрезмерное или недостаточное усилие, которое повлечет за собой либо деформацию поверхности головки, либо допуск прорыва газов, масла или охлаждающей жидкости. В обоих случаях это чревато тяжелыми последствиями для двигателя.

При соблюдении правил затягивания крепежных болтов, а также нужного момента, всегда можно рассчитывать на надежную и долговечную работу установленных деталей. Механизм газораспределения в двигателе играет основную роль, поэтому пренебрегать правилами монтажа составляющих элементов не стоит.

Как выкрутить болт с сорванными гранями из головки блока цилиндров


Выкрутить болт можно с помощью экстрактора Грани болтов ГБЦ иногда срываются, что существенно осложняет процесс снятия головки блока цилиндров. Решить проблему выкручивания болта с сорванными гранями можно разными способами:

  1. Усадка (подходит для классической линейки ВАЗ). По болту ударяют тяжелым инструментом, в результате чего он усаживается. Предварительно рекомендуется попробовать выкрутить его с помощью головки на 11, которая набивается на него. Если способ не привел к положительному результату, то нужно действовать с помощью двух молотков, один из которых плоским основанием устанавливается на болт, а другим ударяют по первому. Расплющив шляпку, набивают на нее головку, а затем, используя в качестве рычага длинную трубу, выкручивают. Чтобы исключить повреждение ГБЦ, остальные крепления должны быть затянуты.
  2. Высверливание и применение зубила. Сверлом на 10 высверливают по центру крепежного элемента углубление ниже граней шляпки болта. Затем, установив зубило перпендикулярно шляпке, ударяют по нему молотком, чтобы сделать шлиц глубиной в пару-тройку миллиметров. Разместив зубило под углом 45, ударяют по нему по направлению против часовой стрелки.
  3. Наваривание гайки/головки. На крепежный элемент со слизанными гранями нужно наварить подходящую гайку или, что лучше, головку. Дождавшись остывания металла, ключом выкручивают болт. Рычаг можно и нужно удлинить.
  4. Экстрактор. Этот инструмент специально предназначен для выкручивания болтов с сорванными гранями. Нужно подобрать экстрактор подходящего размера, насадить его посредством молотка на шляпку болта и выкрутить ключом с квадратом 3/8 дюйма. При необходимости используют рычаг.
  5. Высверливание отверстия под ключ. Суть метода состоит в подготовке отверстия в крепеже перфоратором, в который вставлено сверло по бетону. Высверлив в отверстие, необходимо вставить в него торекс на 25, а затем, воспользовавшись рычагом, выкрутить.

Таковы основные особенности затяжки болтов ГБЦ

Самое важное, что требования изменчивы и зависят от марки и модели автомобиля, а в схему можно вносить небольшие изменения. Однако в любом случае крепежи закручиваются от середины к краям

Удалось ли Вам решить свою проблему по рекомендациям из статьи?

Да!

45.26%

37.93%

16.81%

Проголосовало: 464

Регулировка затяжки

Итак, если решили заняться затяжкой винтов ГБЦ и регулировкой момента, то нужно соблюдать определенный порядок и последовательность. Болты крепления ГБЦ не должны быть слишком затянуты или не дотянуты. Усилие нужно прикладывать, но не увлекаться. Если не имеете опыта, то за помощью лучше обратиться к профессионалам.

Инструменты

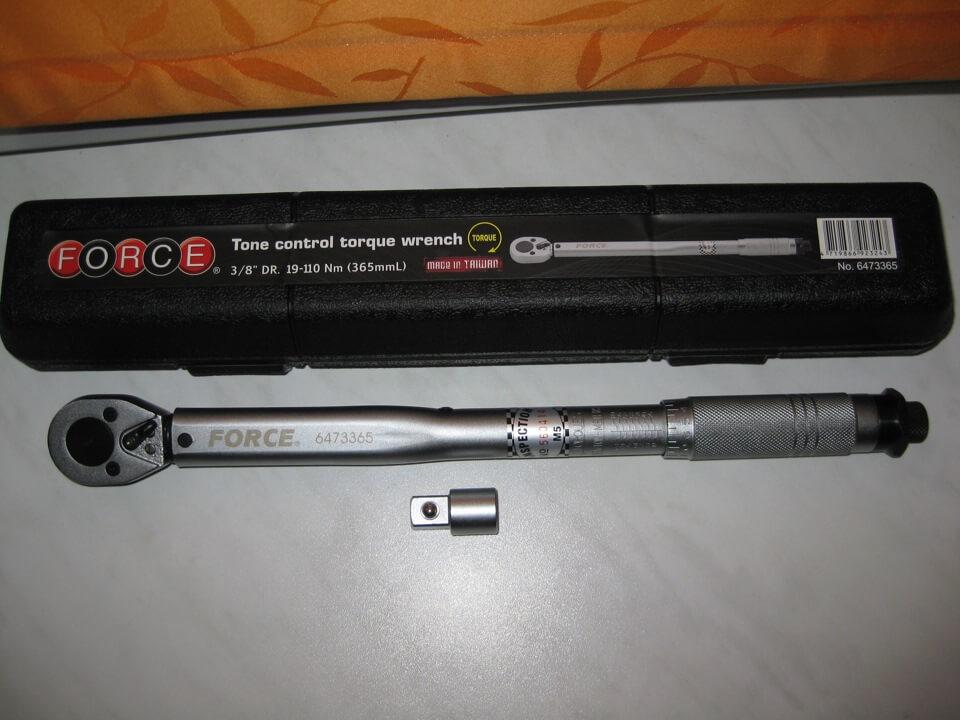

Динамометрический ключ, необходимый для затягивания элементов ДВС

Несмотря на то что этот процесс ремонтных работ требует особенного индивидуального подхода, подготовка к нему проходит быстро. Все потому что для этого не надо подготавливать целый набор инструментов. Если решили заняться этим самостоятельно, то понадобится приготовить только динамометрический ключ.

В хозяйстве такой ключ вряд ли получится найти, придется его приобретать в магазине. Сегодня средняя стоимость такого инструмента составляет около 800 рублей (250 гривен). Это более дешевый вариант. Можно приобрести и профессиональный ключ, его стоимость составляет около 1 500 рублей (500 гривен) и больше.

 Загрузка …

Схема затяжки

Так выглядят штифты головки двигателя

Рассмотрим схему процесса. Сразу же отметим, процедура затяжки осуществляется в несколько этапов, каждый имеет определенные шаги. При первом этапе порядок действий такой:

  • Если не знаете, какой должен быть порядок затяжки, то все элементы необходимо закрепить моментом 3,5 — 4,1 кгс*м;
  • На следующем этапе эти элементы нужно закрепить, чтобы момент составлял 10,5 — 11,5 кгс*м;
  • Последний, одиннадцатый болт нужно закрутить моментом 3,5 — 4,0 кгс*м.

Что касается второго этапа работ, то он осуществляется в несколько шагов:

  • Сначала нужно соблюдать момент обтяжки, он должен составлять 2,0 кгс*м;
  • После этого элементы ГБЦ необходимо провернуть на 90 градусов;
  • Затем следует еще раз довернуть их на 90 градусов.

Этапы

Номерами отмечены винты под демонтированной крышкой блока, которые надо затянуть

Рассмотрим поэтапную инструкцию по затягиванию болтов. Как сказано выше, она будет индивидуальна для каждого транспортного средства. Поэтому, если хотите заняться этим делом самостоятельно, то вам в любом случае необходима сервисная книжка к своему авто. В частности, вам потребуется:

  • ознакомиться с процессом и схемой затягивания винтов ГБЦ в своей машине;
  • также необходимо знать время силы для затягивания винтов ГБЦ;
  • ознакомиться со штифтами, которые используются для затягивания, возможно, они имеют специфическую форму или другие нюансы, которые следует учесть.

Процесс затягивания штифтов головки при помощи динамометрического ключа

Как сказано выше, процедура по затягиванию штифтов ГБЦ происходит в несколько этапов. Рассмотрим этот процесс на примере автомобиля ВАЗ 2109:

  1. Все регулировочные штифты следует затянуть таким образом, чтобы момент был равен 2,0 кгс*м.
  2. Затем эти же винты нужно закрепить. Для этого момент должен быть равен примерно 8 кгс*м.
  3. Все винты следует провернуть, но не более, чем на 90 градусов.
  4. Затем нужно довернуть штифты не более, чем на 90 градусов.

Динамометрический ключ и его виды

Он нужен для затяжки болтов ГБЦ. В 2021 году устройства делятся на три основных типа.

Щелчковый ключ

Достаточно популярная разновидность устройства, получившая широкое распространение благодаря умеренной стоимости и простоте эксплуатации.

Принцип действия основан на установке требуемого момента на основной и вспомогательной шкале. При достижении установленного усилия срабатывает трещотка и ключ, с характерным звуком проскальзывает.

Стрелочный ключ

Самая первая и простая разновидность, сохранившаяся со времен СССР во многих мастерских. Принцип действия основан на сопротивлении торсиона при повышении крутящего момента.

Цифровой ключ

Цифровые устройства отличаются увеличенной точностью замера, что позволяет использовать их на передовых ДВС, требующих тщательной калибровки.

Подобные ключи в 2021 году еще редкость и встречаются преимущественно в мастерских, что обусловлено их дороговизной.

Иные приспособления

При отсутствии специального инструмента можно воспользоваться подручными материалами по типу длинного рычага и обычного кантора. Суть заключается в расчете стандартной формулы.

Для примера, чтобы получить момент затягивания 10 Нм, следует использовать рычаг длинной 1 метр и приложить к его концу усилие 1 кг.

Делаем все своими руками

Иногда неопытные автомобилисты выполняют действия, требующие определенных знаний и умений. И очень часто такие ремонтные работы оборачиваются плачевно для владельцев авто. Мы настоятельно советуем вам осуществлять затяжку штифтов блока цилиндров только если вы уже выполняли такую процедуру. Рассмотрим процесс для автомобиля ВАЗ 2106. Но учтите, каждый отдельный мотор имеет свою специфику работу.

Что подготовить?

В целом вам не понадобится ничего, кроме динамометрического ключа. При затяжке этот специальный ключ будет просто необходим, поскольку только при помощи данного инструмента можно определить момент. В домашних инструментах вы навряд ли сможете найти этот ключ, поэтому вам стоит приобрести его в авто-магазине или взять на время на СТО. Разумеется, бесплатно вам его вряд ли кто-то даст, поскольку его стоимость варьируется от 1 200 рублей (350 гривен) и выше.

Специальный инструмент для затяжки момента

Также стоит отметить, что очень часто «гаражные специалисты» рекомендуют использовать обычный гаечный ключ. Мол, «ну а че с этого будет, ведь сосед по гаражу Петрович на своей «копухе» вообще на глаз закручивал болты, без всяких этих современных штучек»

Чтобы избежать негативных последствий, лучше не слушать таких людей, поскольку далеко не каждый осознает важность данной процедуры

Пошаговые действия

Для начала произведите визуальный осмотр штифтов. Если вы видите, что качество болтов неудовлетворительное, то, согласно рекомендациям опытных специалистов, лучше воздержаться от их затяжки

Также обратите внимание на качество самой резьбы. Перед самой натяжкой ее следует смазать моторной жидкостью или другой смазкой

Кроме того, если винты уже эксплуатировались, то их в любом случае нужно заменить на новые. Это, опять же, рекомендации опытных автомобильных мастеров.

В целом процедура натяжения болтов аналогична другим моделям ВАЗ, но в случае с 2106 она происходит в два этапа. Что касается схемы, то с ней вы можете ознакомиться ниже.

Возьмите динамометрический ключ и затяните все штифты согласно порядку, указанному на схеме. При этом момент протяжки должен составлять 3,5 — 4,1 кгс*м. В первую очередь необходимо натянуть два винта, расположенные посередине. Затем, в целях соблюдения правильного порядка натягиваются по два верхних и нижних штифта, расположенных по бокам от средних элементов. Далее, натягиваются по два крайних штифта — сначала левые, затем правые. При этом элемент под одиннадцатым номером трогать не нужно.
После того, как эти действия выполнены, нужно натянуть штифты еще раз, в такой же последовательности

Обратите внимание, теперь момент затяжки динамометрическим ключом должен составлять 10,5 — 11,5 кгс*м.
После этих действий вам осталось затянуть только винт под номером 11. Сделайте это при помощи динамометрического ключа, а момент должен составлять 3,5 — 4,0 кгс*м.

Собственно, на этом процедуру натяжки можно считать завершенной. Будьте внимательны во время проведения этих работ, поскольку неверные действия могут привести к негативным последствиям в работе 2106 Еще раз необходимо напомнить о соблюдении момента. В случае перетяжки элементов на головке блока цилиндров может появиться трещины. Это, в свою очередь, станет причиной необходимости повторного демонтажа ГБЦ и исправлении поломки.

Распространенные ошибки при затяжке головки

Отметим, что допущенные ошибки во время установки головки блока цилиндров могут привести к повреждениям самой головки и блока цилиндров. Также после начала эксплуатации ДВС возможно появление серьезных неисправностей, которые способны быстро вывести двигатель из строя. В ряде случаев силовой агрегат может пострадать так сильно, что потребует капитального ремонта или замены такого мотора на контрактный двигатель. В списке различных ошибок, которые приводят к нежелательным последствиям, стоит отдельно выделить: перетяжку болтов, попадание моторного масла в отверстия для установки болтов крепления, работу с неподходящими или изношенными насадками на динамометрический ключ, нарушение порядка затяжки болтов, использование болтов, которые не подходят по размеру.

Достаточно часто отверстие под болт крепления в блоке цилиндров оказывается забитым грязью, ржавчиной и т.п. Попытки очистить отверстие не всегда дают положительный результат. В результате закрутить болты с должным усилием может быть очень трудно. По этой причине резьбу болтов смазывают маслом. При этом запрещается заливать масло в само отверстие для улучшения смазки. Такие действия могут привести к тому, что колодец с резьбой попросту разрушится после закручивания болта. В такой ситуации блок цилиндров нужно будет ремонтировать или даже менять.

Также к возникновению проблем может привести и попытка затянуть ГБЦ без использования динамометрического ключа. В таком случае момент затяжки зачастую оказывается превышен. Последствия могут быть самыми разными, но зачастую болты крепления головки ломаются, после чего возникает необходимость повторной разборки двигателя для удаления обломков и ремонта блока цилиндров.

Болты для затяжки ГБЦ обычно имеют головку под шестигранную насадку, реже выполняются в виде квадрата. Если насадка окажется изношенной, тогда во время затяжки существует риск ее проворачивания. В результате «слизываются» грани головки болта. В подобной ситуации поврежденный крепежный элемент трудно закрутить или открутить для замены. Что касается подбора болтов, необходимо дополнительно учитывать некоторые особенности. Во многих руководствах по ремонту можно встретить информацию о том, что болты допускается использовать повторно. Как показывает практика, оптимально менять крепежные элементы на новые после каждого снятия ГБЦ.

Дело в том, что после затяжки болт становится немного длиннее, то есть вытягивается

По этой причине следует обращать внимание на максимально допустимую длину болта, которая должна быть прописана в руководстве по эксплуатации. Если новых болтов нет, тогда перед установкой необходимо промерить имеющиеся крепежные элементы. В том случае, когда болт оказывается немного длиннее по сравнению с максимально допустимым показателем, тогда происходит его упор в дно отверстия в блоке цилиндров

Результатом становится или поломка болта, или раскол самого блока цилиндров

В том случае, когда болт оказывается немного длиннее по сравнению с максимально допустимым показателем, тогда происходит его упор в дно отверстия в блоке цилиндров. Результатом становится или поломка болта, или раскол самого блока цилиндров.

Напоследок добавим, что не исключено и попадание рабочих жидкостей из одной системы в другую (например, тосол попадает в масляные каналы). Неисправности такого рода являются достаточно серьезными, так как нарушения нормальной работы системы смазки или охлаждения приводят к перегреву ДВС, ускоренному износу трущихся деталей, заклиниванию мотора и т.д.

Как самостоятельно определить, что прокладка головки блока цилиндров прогорела. Рекомендации по протяжке ГБЦ после замены. Какую прокладку лучше выбрать.

Коренные и шатунные вкладыши: назначение, устройство и особенности работы подшипников скольжения. Как правильно затягивать вкладыши, момент затяжки.

Для чего и когда головку блока цилиндров необходимо шлифовать. Как проверить привалочную плоскость головки блока своими руками. Фрезеровка и шлифовка ГБЦ.

Назначение головки блока цилиндров ДВС. Материалы и способ изготовления, особенности крепления головки к блоку цилиндров, составные элементы ГБЦ.

Снятие головки блока цилиндров двигателя своими руками в гаражных условиях: подготовка и снятие ГБЦ. Как снять головку, если она прикипела. Полезные советы.

Назначение блока цилиндров в конструкции ДВС. Разновидности, материалы и способы изготовления. Преимущества и недостатки блоков из чугуна и алюминия.

голоса

Рейтинг статьи

Затягивание соединений без динамометрического ключа

Когда динамоключа нет и для затяжки используется самодельное приспособление или безмен, нужно высчитывать усилие. Рекомендуемый момент в мануале указан в Ньютонах на метр, а весы выдают значение в килограммах

Важно знать параметр кгс·м, который рассчитывается по формуле:

кгс·м=m/L, где кгс·м – кг силы на метр, m – значение на весах, L – расстояние от центра болта до крепления весов.

1 кгс·м = 9,81 Ньютонов.

Отсюда формула для определения нужного усилия затяжки в кг, если известно это значение в Н:

m = Н · 0,102 · (1 / L),

где:

  • m – значение на весах,
  • Н – требуемый момент затяжки,
  • L – расстояние от центра болта до крепления весов.

В каких случаях нужна?

При длительной эксплуатации машины иногда появляются следы протечек моторного масла или охлаждающей жидкости. В таком случае необходимо немедленно подтянуть крепеж ГБЦ, иначе может потребоваться серьезный ремонт мотора. Причинами появления протечек может быть перегрев силового агрегата и несоблюдение порядка затягивания болтов.

Когда усилие затягивания крепежных винтов движка ниже рекомендованных, может произойти прогорание прокладки, которое повлечет за собой демонтаж головки с последующей заменой поврежденной детали. Отмечены случаи, когда ремонтники не соблюдают порядок и момент затяжки ГБЦ, поэтому водители со стажем проводят проверку состояния болтов при пробеге 1 тыс. км после ремонта мотора.

Некоторые автомобилисты понятия не имеют, зачем соблюдать последовательность и регулировку момента затяжки болтов ГБЦ. Автомобилист должен понимать, что использование неподходящей технологии в результате станет причиной появления проблем в работе мотора

Это очень важно, и значит, что ему следует уделить внимание. Особенно если привыкли сами заниматься ремонтом своего «железного коня», а не обращаться за помощью на СТО

Цифрами отмечены элементы мотора, которые следует затянуть

Цифрами отмечены элементы мотора, которые следует затянуть

Цифрами отмечены элементы мотора, которые следует затянуть

Пока не приступили к вопросу порядка натяжения элементов ГБЦ, отметим, что каждый двигатель имеет свой момент затяжки. Соответственно, для каждого автомобиля коэффициент различен.

Некоторые автомобилисты считают, если они занимались ремонтом двигателя или затягиванием его винтов, то они имеют достаточно опыта. Но следует учитывать, что данную процедуру надо проводить только в соответствии с определенными параметрами двигателя. Эту информацию можно найти в мануале по эксплуатации к вашему авто.

Утечка масла — одна из причин необходимости натяжки компонентов ДВС

Отметим, что на момент натяжения влияют несколько факторов. Если сделать это самостоятельно, то нужно знать, что влияет:

качество и смазка отверстий, а также самих винтов. Если отверстия сухие или практически не смазаны, то это нужно сделать. Для смазки желательно использовать невязкие моторные жидкости

Обратите внимание на состояние резьбы и элемента, который в нее входит. Если компоненты мотора деформированы, а резьба засорена, то к натяжке лучше не приступать

Рано или поздно это приведет к снижению коэффициента силы сжатия прокладки, а в результате это может обернуться очень плачевно

Вплоть до капитального ремонта двигателя. Новый ли используете болт или старый. Если новый, то его показатель сопротивления и момента затяжки будет некорректным. Опытные специалисты рекомендуют, чтобы при использовании новых винтов процесс затяжки осуществлялся после двух-трех циклов закручивания. Чтобы сделать правильно, элемент нужно приложить немного усилий и затянуть элемент на 50% после момента затяжки

Рано или поздно это приведет к снижению коэффициента силы сжатия прокладки, а в результате это может обернуться очень плачевно. Вплоть до капитального ремонта двигателя. Новый ли используете болт или старый. Если новый, то его показатель сопротивления и момента затяжки будет некорректным. Опытные специалисты рекомендуют, чтобы при использовании новых винтов процесс затяжки осуществлялся после двух-трех циклов закручивания. Чтобы сделать правильно, элемент нужно приложить немного усилий и затянуть элемент на 50% после момента затяжки.

Подобную работу (затяжку) делают, когда проводят обратный процесс по сборке мотора автомобиля. И то, насколько правильно, надежно и крепко затянуты болты головки блока цилиндров, может сильно повлиять на работу камеры сгорания, газораспределительного механизма и мотора в целом.

Кроме попадания воды в моторное масло, может резко снизится мощность двигателя, резко возрасти звук мотора, и т.д. В любом случае – ничего хорошего после неправильной затяжки головки блока цилиндров не будет.

Чтобы с достаточным усилием затянуть болты головки блока цилиндров, обязательно пользуйтесь специальным инструментом, в данном случае это динамометрический ключ. У него есть специальная шкала, которая позволит определить усилие, с которым нужно делать затяжку болтов ГБЦ. Для каждого мотора существуют свои параметры затяжки, их узнаете из руководства по ремонту мотора данной машины.

Далее мы постараемся подробно объяснить и продемонстрировать на фото ключевые моменты, как правильно и надежно затянуть болты головки блока цилиндров, чтобы обеспечить надолго надежную и правильную работу двигателя  автомобиля.

Применяемый инструментарий

Из оборудования необходим динамометрический ключ с калибровкой усилия под конкретный автомобиль (на разных машинах момент затяжки креплений может существенно отличаться), торцевая головка нужного размера, которая подходит к конкретному виду крепежа.

Итак, динамометрические ключи бывают нескольких видов:

  • щелчковый;
  • стрелочный;
  • цифровой;
  • иные приспособления.

Щелчковый ключ

Щелчковый (также предельный или пружинный) ключ применяется для быстрой затяжки резьбовых соединений с заданным крутящим моментом. При достижении нужного усилия, внутри ключа срабатывает пружинный механизм, в следствии чего слышен щелчок, свидетельствующий об необходимости прекращения затяжки текущим моментом (усилием). Погрешность такого ключа не превышает 4% (при условии корректного хранения и использования).

Стрелочный ключ

Стрелочный (торсионный) ключ являет собой рычаг со стрелкой и шкалой усилия (или индикатором часового вида), что делает его самым простым в использовании. При использовании такого ключа стрелка указывает на текущий момент затяжки при проворачивании рычага. Из минусов таких ключей стоит отметить довольно большую погрешность (от 5 до 20%), и со временем сталь утрачивает свою упругость, что делает невозможным его регулировку.

Цифровой ключ

Цифровой ключ (или цифровой адаптер) является самым точным инструментом в своей категории – его погрешность составляет всего 1%. Поэтому такие ключи часто используют при монтаже «ответственных» резьбовых соединений.

Иные приспособления

Самодельными динамометрическими ключами пользуются тогда, когда других приспособлений под рукой не имеется – обычно это самодельные механизмы, состоящие из трещотки и старых пружинных весов или современных цифровых. Но погрешность таких приспособлений намного выше, чем заводские ключи – это обусловлено неправильной калибровкой усилия.

Конструкция головки

В 16-клапанном двигателе используется головка блока, в которой расположены следующие элементы:

  1. Два распределительных вала. Они с пятью опорами, отлиты из чугуна, на каждом находится по 8 кулачков. Установить вместо впускного распредвала выпускной (и наоборот) нельзя.
  2. 16 клапанов. Они устанавливаются на направляющих втулках.
  3. Непосредственно на головке блока устанавливаются седла, которые соприкасаются с тарелками клапанов.
  4. Гидравлические компенсаторы в количестве 16 штук.

Распределительные валы устанавливаются на опорах ГБЦ. Соблюдение момента затяжки ГБЦ ВАЗ-2112 (16 клапанов, 1,5 литра) позволяет обеспечить нормальное функционирование двигателя. Также это позволит избежать дорогостоящей фрезеровки поверхности после очередного демонтажа головки.

Процесс и схема затяжки (на 16 клапанном авто)

16 клапанный двигатель автомобиля ВАЗ 2112 Но пока вы еще не начали процедуру затяжки штифтов головки блока цилиндров, нужно подчеркнуть, что у каждого мотора свой собственный момент и схема затяжки. Как вы могли догадаться, для каждого транспортного средства этот момент будет разным. Кроме того, на показатель момента напрямую влияют несколько факторов, и если вы приняли решение самостоятельно заняться этим процессом, то вам полезно будет узнать о них:

  • На момент затяжки головки влияет смазывание отверстий для штифтов, а также их состояние, ну и, разумеется, качество непосредственно болтов. Чтобы момент был установлен правильно, и штифты, и отверстия для них должны быть смазаны, а для этого подойдет обычное моторное масло.
  • Если резьба отверстия или сам штифт деформированы, то от процедуры натяжения лучше воздержаться. Так или иначе, но со временем это приведет негативным последствиям.

Загрузка …

Необходимые инструменты

И, хотя данная процедура требует определенного подхода, ее подготовка много времени не займет. Суть в том, что непосредственно для затяжки штифтов головки большой набор инструментария не требуется. Единственное, что понадобится — это немного моторной жидкости и специальный динамометрический ключ.

Динамометрический ключ для выполнения работ на 16-клапанном двигателе

Если такого ключа у вас нет, то его нужно купить заранее или одолжить в автосервисе. Нужен именно такой инструмент, поскольку он позволяет определить именно момент натяжки. В настоящее время более бюджетный вариант данного инструмента стоит около 200-250 гривен (600-800 рублей).

Этапы

Если вы снимали головку блока 16-клапанного мотора ВАЗ 2112, то в первую очередь ее нужно установить на место.

  1. Перед непосредственным процессом затяжки штифтов головки блока 16-клапанного двигателя следует измерить их длину. Стандартная длина винта составляет 135.5 мм. Обязательно проверьте это. Если длина штифта отличается от вышеуказанной, то есть либо больше, либо меньше, то штифт нужно заменить новым.
  2. Возьмите моторную жидкость и нанесите ее на резьбу болта. Это можно сделать при помощи кисточки.
  3. После этого можно приступать к установке винтов на 16-клапанный двигатель. Сначала закрутите их руками, после чего используйте динамометрический ключ. Момент натяжения должен составлять 20 Нм + (69,4 — 85,7 Нм) + 90°+ 90°. То есть закрутите штифты, соблюдая показатели 20 Нм + (69,4 — 85,7 Нм) в соответствии с данными на динамометрическом ключе, после чего проверните каждый винт два раза на 90 градусов. Что касается порядка затяжки, то он следующий. Сначала необходимо затянуть два средних штифта начиная с нижнего. Затем по порядку следует затянуть два винта, которые находятся по бокам от нижнего штифта. После этого затягиваются винты, находящиеся по бокам от верхнего среднего штифта. А затем уже по порядку нужно закрутить болты, расположенные по углам головки блока цилиндров. Более подробно порядок затяжки момента указан на фото.

1. После установки ГБЦ на место смажьте резьбовую часть винтов моторным маслом.

2. Затем при помощи динамометрического ключа вам необходимо затянуть все болты ГБЦ…

3…соблюдая при этом порядок момента натяжения болтов. Помните о том, что данный узел транспортного средства ВАЗ 2112 является одним из основных механизмов, определяющих работу двигателя. Поэтому к такому вопросу ремонта блока цилиндров следует подойти с особой внимательностью. Если вы не имеете опыта в проведении подобных работ, то дело лучше доверить квалифицированному профессионалу. Ведь очень часто неопытные автомобилисты пытаются сэкономить деньги на ремонте, что в результате приводит к еще более плачевным последствиям.

К примеру, если винты будут не дотянуты, то это чревато утечкой моторного масла и как следствие, появлением конденсата. А возникновение влаги в ДВС ни к чему хорошему не приведет. Если же винты будут перетянуты, то это может стать причиной появления трещин, а это вызовет необходимость ремонта агрегата.

Моменты затяжки головки блока цилиндров двигателя ВАЗ 11183

Закручивание метизов гбц исполнять за четыри раза по чертежу, показанному внизу:

Для затяжки болтиков нужно использовать переходник типа 02 15, 12 10 ф. “Stahlwille”, 234 N 10L ф. “USAG”, IN 30L10 ф. “GEDORE”, S09H410 ф. “JONNESWAY” для нагелей 2108-1003271, голова сменяемая 14, ключ ТЛ-98-110 размеров Е14. Для болтов 2108-1003271-01 – ворот и штанга или гайковерт типа ИП – 3111, ключ динамометрический.

Моменты затяжки болтиков головы блока имеют следующие параметры:

  • 1 раз – 18 ÷ 22 Н.м (1,8 ÷ 2,2 кгс.м);
  • 2 раз – 70 ÷ 85 Н.м (7,0 ÷ 8,5 кгс.м);
  • 3 раз – поворачиваем на 90о;
  • 4 раз – докручиваем на 90о.
Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
