Подробнее о принципе работы

Итак… Скутер заведён и работает на холостом ходу. Что происходит в вариаторе? Ведущий шкив вращается на минимальных оборотах. Ремень находится чуть выше от центра соприкосновения щёк. Щёки ведомого сжаты центральной пружиной. Ремень на них движется по максимальному радиусу.

Скутер пришёл в движение. Здесь стоит упомянуть ролики. Они находятся за внутренней щекой ведущего шкива. Когда увеличивается скорость вращения этого шкива, центробежная сила выталкивает ролики к внешнему радиусу, тем самым сжимая половинки ведущего шкива вместе. Ремень между этими половинками смещается наружу — увеличивается радиус его оборота на ведущих щеках.

Ведомый шкив действует с точностью до наоборот. Во время набора скорости на него так же, как и на ролики действует центробежная сила, с помощью которой щёки раздвигаются, сжимая центральную пружину и пропуская ремень между собой. Так происходит разгон.

За счёт такой синхронной работы шкивов набор скорости происходит на постоянных оборотах и максимальной мощности двигателя.

Как заменить ремень

Вариатор скутера выдерживает пробег до 6 тыс. км. Столько же времени служит и ремень. Деталь может прослужить дольше, но все равно нужно регулярно проводить ее диагностику. Ее можно выполнить самостоятельно, если есть специальные знания в этой области.

Признаки неисправности

При увеличении скорости двигатель вращается быстро, а сцепление не работает. При этом транспорт не сдвигается с места. Это означает, что ремень порвался.
Карбюратор в норме, но все равно не получается выжать максимальную скорость. Причина в том, что вариатор не выходит на максимальный радиус из-за повреждения.
Ремень служит очень мало, если это дешевая подделка. Нужно разобрать устройство и оценить внешний вид ремня. Если он растянулся, значит пора его менять. Из-за отклонения от нужного значения трансмиссия перестает работать так, как должна.

Основные причины поломки

Главные причины неисправностей вариаторов — нарушение правил эксплуатации:

редкая замена масла;
использование некачественных масел;
агрессивная езда;
резкое торможение;
длительные поездки на максимальной скорости.

Пробег до 6 тыс. км. выдерживает вариатор скутера Причины поломки могут быть и другими. Одна из них — неисправность подшипников в вариаторе, которая проявляется в появлении гула. Шум часто списывают на износ ступичных подшипников, поэтому новичку сложно выявить реальную причину неисправности. Сложность и в том, что подшипники могут повредиться даже при небольшом пробеге из-за агрессивной езды.

Еще одна причина повреждения — металлическая пыль. Цепь и шкивы вариатора трутся друг о друга, поэтому постепенно стачиваются.

Пыль попадает в масло, а затем к подшипникам. Для нахождения этой пыли в конструкции присутствуют масляные фильтры. Но, ни они ни регулярная замена масла не предотвращают появления пыли.

Еще одна причина поломки вариатора — скопление металлической пыли в масляном насосе. Она проникает в клапаны и нарушает их работу, а также приводит к скачкам давления в насосе. Шкивы перемещаются хаотично, из-за чего ремень стачивается. В результате транспорт дергается в процессе езды. Если не починить вариатор, придется менять коробку передач.

Вариатор может выйти из строя из-за повреждения ремня. Эта деталь представляет собой устройство из множества пластин, расположенных на пучке металлических лент. За счет неровной поверхности они лучше скрепляются со шкивами. Они постепенно изнашиваются, а накопившаяся пыль мешает устройству нормально работать. Из-за этого проскальзывает ремень вариатора, дергая транспорт. В этом случае ремонт требуется незамедлительно.

Самая безобидная неисправность — при быстрой езде на панели мигает знак, сигнализирующий о перегреве трансмиссии. Транспорт резко останавливается, чтобы остыть. Это говорит о том, что система охлаждения масляного насоса забилась и перестала нормально работать. В профилактических целях необходимо чистить радиаторы дважды в год.

Как выбрать новый

Ремни в скутерах отличаются по размерам и маркировкам. Характеристики указаны в паспорте транспорта. Ставить ремень большего размера нельзя. Из-за этого может нарушиться динамика работы транспортного средства.

Пример. Водитель поменял ремень, после чего вариатор стал работать в нормальном режиме. Но, при выжимании максимальной скорости ремень разорвался на части. Причина в неверном выборе размера ремня. Необходимо следовать характеристикам в паспорте. Допускается монтаж ремня на 1,5 мм больше, чем нужно. При достижении максимального радиуса вариатора ремень выскользнул и зацепился за край шкив.

Какой оптимальный вес для роликов?

И так, повторим принцип действия роликов для вариатора скутера. Когда коленвал вращается, ролики расходятся на некое значение. Чем выше обороты силового агрегата и вращение коленвала, тем больше это значение. Значит ремень выдвигается больше и старт скутера происходит быстрей. Двухтактный силовой агрегат на скутер характеризуется работой на максимальных оборотах. С этой задачей, в большей части справляются ролики скутера.

Достаточно тяжелые ролики сопутствуют выдвижению ремня на низких оборотах. При этом наблюдается падение динамики. Но, в то же время достигается значение максимальной скорости. Принцип действия легких роликов обратный. То есть производительный элемент работает на максимум, дабы набрать максимальную скорость. Динамические качества обратно снижаются. На старте скорость будет расти довольно быстро, но до 30 км/час. После, скорость будет набирать все труднее.

Исходя из этого, можно сделать следующий вывод. Вес роликов должен быть средним, оптимальным. Нужно учитывать, что скорость мопеда не всегда зависит от веса роликов. Существенное влияние оказывает пружина токдрайва – пружина большого размера, которая размещена за сцеплением. Для чего она нужна? – отвечает за утомление ремня и его натяжение. При её ослаблении, происходит выброс ремня на больший радиус. Таким образом, при нормальном весе роликов, затруднительно достичь предельной скорости. Зачастую, в таких ситуациях заменяют пружину.

Сначала нужно пробовать ролики на пол грамма легче, нежели указано в инструкции. Опытные скутеристы всегда имеют в своем запасе ролики различного веса «шагом» 0.5-1 грамм. Методом проб и ошибок устанавливаются оптимальные ролики. Указать какие ролики ставить на скутер без «экспериментов» трудно и практически не возможно. Ведь на каждом скутере может быть разное состояние ЦПГ, ремня и пружины, вариатора. Одно можно сказать точно, без всяких сомнений: устанавливать в одном комплекте ролики разного веса нельзя. Это ведет к дисбалансу работы коленвала и быстрой замене его подшипников.

https://youtube.com/watch?v=35PRchiUnkQ

Виды роликов

Ролики на вариаторе скутера различаются между собою. Разберем существующие типы:

Литые ролики характеризуются как простые в использовании и очень надежные в процессе эксплуатации. Они комплектуются фрикционным слоем вокруг круга.
Составные ролики прослужат длительное время только в случае упора внутри конструкции. Данный тип роликов состоит из обоймы, которая помещает в себе грузик.
Составные ролики без наличия упора. Характеризуются как не надежные ролики, разрушающие вариатор скутера изнутри. Размещение груза очень плотное внутри. Но, несмотря на это, он деформируется и негативно оказывает влияние на перегородки, вариатор в целом.
Полигональные ролики являются новшеством. Продаются в литом и составном виде. Выталкивание ремня осуществляется на большой радиус. При неправильном монтаже, не будут функционировать.

Инструкция по ремонту Honda Dio

Советы по ремонту Хонды Дио доступны для любого мотолюбителя. В частности, речь пойдёт об обслуживании жизненно важных частей железной машины: двигателя, карбюратора и трансмиссии.

Карбюратор — чувствительная и важная деталь скутера. Его малейшая поломка остановит работу всей машины. Часто владельцы боятся трогать карбюраторы, потому что не уверены, что смогут правильно их собрать. Однако всё не так страшно, как кажется на первый взгляд. Хонда Дио признан знатоками как самый удобный и приспособленный представитель для разбора и чистки карбюратора. В его пользу говорят незакрытость пластиком, расположение над трансмиссией и простота настройки механизма.

Несколько рекомендаций:

процесс регулировки проводят на хорошо прогретом двигателе;
если есть сомнения в засоре — карбюратор чистят и тщательно промывают;

Сама настройка подразумевает регулировку:

холостого хода;
качества смеси (перемещая иглу и используя;
специализированный винт;
количества топлива в поплавковой камере;

Ремонт двигателя Хонда Дио

Двигатель — сердце скутера. Принципы устранения основных поломок:

износ поршневой и растущий расход ГСМ даёт низкая компрессия (ниже 8,0 кг/см при норме 9,5-10,5); необходимо расточить или поменять цилиндропоршневую группу;
чёткий и звонкий стук внизу цилиндра, часто при дросселировании говорит об износе поршневой юбки—заменить поршень, либо всю ц/п группу;
глохнет двигатель, теряя мощность, как правило при забитости — требуется чистка: прожечь, либо разрезать, почистить нагар и сварить заново; возможна чистка выхлопного окна;
не запускается, плохо работает, не удерживает холостые обороты при нарушении герметики (там образуются топливные подтёки) цилиндра, картера, подголовочной прокладки, выработки коленвальных сальников — заменить сальники и прокладки;

Трансмиссия также приходит в негодность, и, рано или поздно, её меняют. Процесс замены вариатора не представляет особых сложностей. Главное — правильно выбрать ремень — это позволит оставить неизменной его настройку. К примеру, очень длинный ремень начнёт проскальзывать, а широкий уменьшит спектр передаточных чисел и не выйдет на максимум ширины конусов.

Розборка заднего вариатора скутера

Чтобы разобрать вариатор нужно снять крышку вариатора, она прикручена несколькими болтами. Например, в скутере Honda dio крышка вариатора прикручена на 6 болтов для которых нужно головку на 13.

Теперь, когда вы сняли крышку вариатора приступаем к разборке. Ремень вариатора снимать не обязательно.

Необходимо открутить гайку ведущего шкива вариатора. Чтобы это сделать мы фиксируем ведущий шкив, выбираем отвертку которая подходит по размерам и вставляем ее в место зацепления стартерной шестерни ведущего шкива и обгонной муфты как показано на рисунке.
Теперь с вала необходимо снять опорную шайбу.
И потом снимаем втулку храпового механизма кикстартера.
После этого надо снять фиксирующую шайбу ведущего шкива.
Теперь берем внешнюю половину ведущего шкива и снимаем ее.
Снимаем с вала дистанционную шайбу. Шайба показана на рисунке.
Далее перед вами центрирующая втулка ведущего шкива, снимаем и ее.
После этого можно снять шкив вариатора скутера в сборе.
Далее по очереди шлицевая шайба, снимаем.
Теперь приводная шестерня стартера, как на фото, снимаем ее.
Шлицевую шайбу снимаем также.
Даже если вы не понимаете что такое задний вариатор скутера или центробежное сцепление, всех терминов перечисленных в статье вы, можете ориентироваться по фото. А терминология и название вам понадобятся чтобы заказывать детали которые вышли из строя. Кстати в конце статьи будет видео которое поможет вам наглядно увидеть как происходит разборка заднего вариатора на скутере или мопеде.
Продолжаем, далее необходимо снять с вала дистанционную втулку.
Теперь можно и нужно снять заднюю крышку вариатора в сборе с резиновыми демпферами.

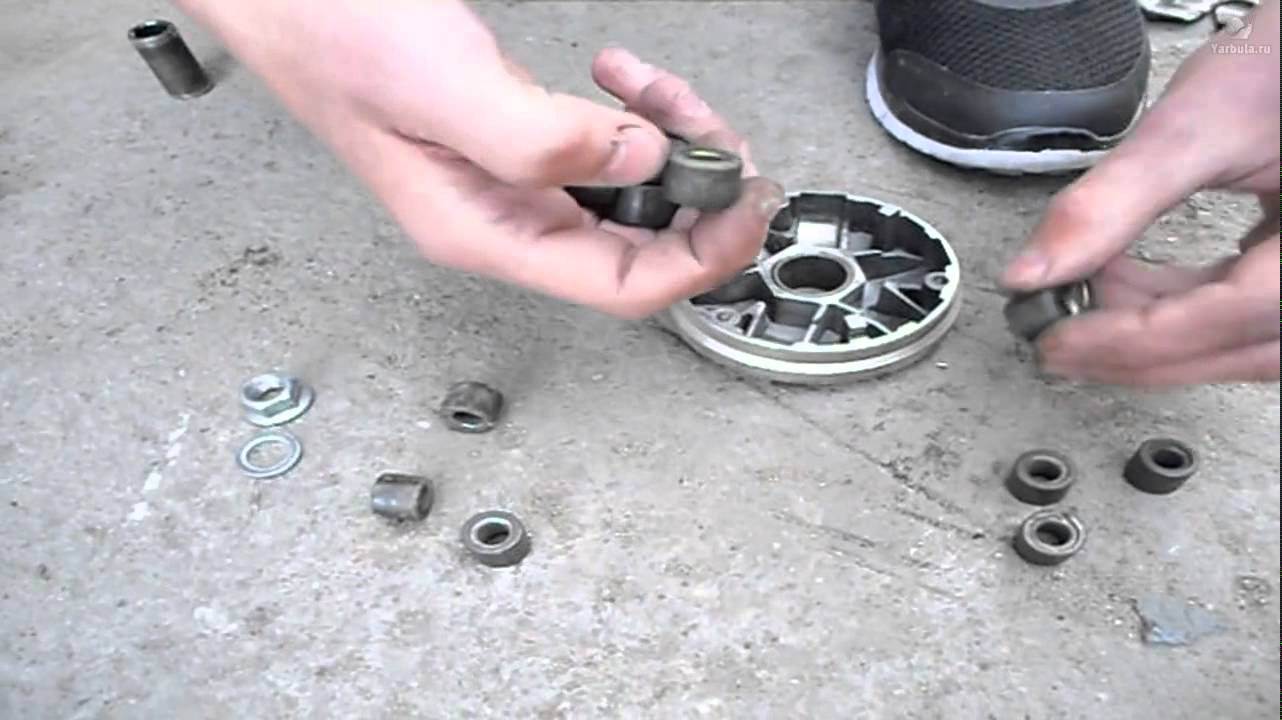

Вот и все, достаем из вариатора скутера 6 роликов.

Именно для этого мы и проводили разборку вариатора мопеда (скутера). Теперь необходимо проверить ролики вариатора на износ.

Замена роликов вариатора скутере

Замена роликов вариатора на скутере нужна если:

Заментая выработка
Если на пластиковой рубашке есть дефекты, например сколы или царапины.
Если плохо соединение пластиковой рубашки и металлической втулки
Если форма ролика вариатора не круглая, например как на фото сверху.

Ролики заднего вариатора являются одной из главных деталей трансмисии скутера. Вся динамика скутера это как раз ролики вариатора и пружина ведомого шкива. Основное что характеризирует справность роликов это округлость и масса. Иногда люди ищут ответ на вопрос “какой вес роликов вариатора“. Но нужно понять, что вес роликов вариатора может значительно отличаться. Выбирать ролики вариатора необходимо точно такие как уже установлено на вашем скутере. Если вы не можете подобрать такие же ролики то необходимо заменить весь комплект вариатора скутера, поскольку:

Недопустимо использование роликов разной массы.
Не допустите использовать старые ролики с новыми одновременно. Если менять ролики вариатора то только комплектом.
Также нельзя использовать ролики вариатора из разных комплектов, даже если все они абсолютно новые.

15. Теперь, когда с роликами мы разобрались, необходимо осмотреть ведущий шкив и его поверхность. Проверяем поверхность на повреждения и выработок. Поверхность должна быть ровной а выработка от ремня вариатора не более 0.5 мм. Если выработка меньше, то его можно отполировать.

Далее проверяем поверхность на другие механические повреждения.

Сборка вариатора скутера

Сбор вариатора происходит в обратном порядке, но перед этим необходимо проверить что сальник не имеет повреждений и протечек. Если есть грязь или болото то убираем это все. Проверяем камеру вариатора на попадание масла, этого допусками категорически нельзя. Если сальник протекает в двухтактных двигателе то это приведет к потере мощности и перебои в работе.

Перед тем как ставить ролики на место, необходимо смазать их тонким слоем пластичной смазки или другой смазки роликов вариатора. Также смазать необходимо все детали которые трутся. После этого приступаем к сборке вариатора скутера.

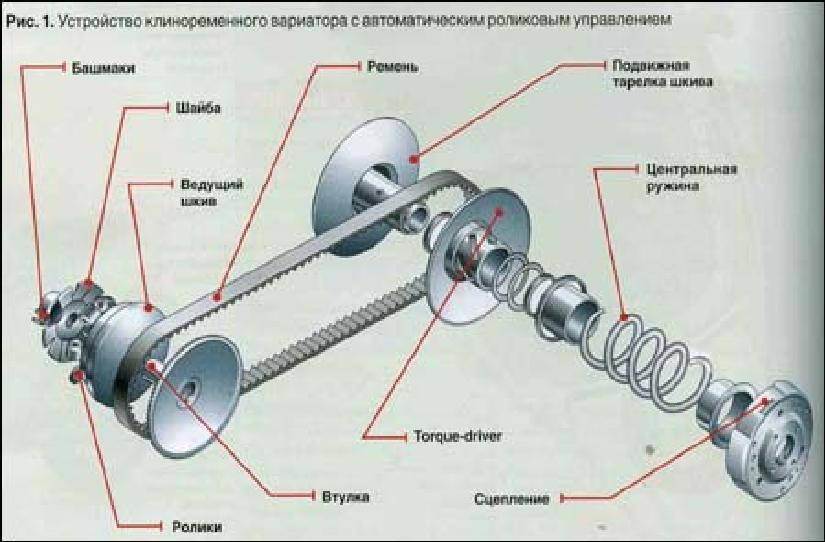

Устройство и принцип работы

Основополагающими элементами считаются два шкива и соответственно ремень. Разрезанный ремень имеет трапециевидную форму. Название ремня (клиноременный) исходит от принципа его работы. Переход ремня на максимальный радиус подобный клину. Во время расхода шкивов, соответственно радиус становится меньшим, скутер теряет скорость.

Основным условием стабильной работы вариатора является его плотность на шкивах, отсутствие проскальзывания. Опытные пользователи данного рода техники утверждают, что 100%-го отсутствия проскальзывания не избежать. Но, необходимо максимально его минимизировать. В случае сильного проскальзывания, работа всей трансмиссии под угрозой. Поломок и замены деталей не избежать. К тому же, КПД значительно снижается. Ярким примером проскальзывания являются выбывшие обороты двигателя на самом старте (двигатель как бы работает, но движение техники не значительное).

Также проскальзывание ремня на прямую зависит от пружины шкива. Если она потеряла свою жесткость, необходимо ее заменить. Кроме этого, нестабильная, ухудшенная работа может быть из-за износа самого ремня.

Качественные ремни именитых от 6000 км.

Как ещё определить правильную работу вариатора? – во время начала движения обороты двигателя одинаковы до начала самого разгона. На максимальном отжиме ручки газа, обороты двигателя должны примерно соответствовать мощности двигателя. «Народные» мастера иногда проделывают некоторые «переделки», чтобы динамические качества скутера возросли. Также, чтобы ускорить скутер, есть вариант с полной заменой вариатора. К примеру, можно купить спортивный вариатор на скутер 50 или 150 кубов.

Устройство и принцип работы вариатора скутера

Что такое вариатор? Вариатор – это механическая бесступенчатая передача. Он используется для плавного изменения частоты вращения ведомого вала. В основном на всех типах мотороллеров установлен клиноременный вариатор. Он состоит из ведущего шкива, ведомого и клиновидного ремня и работает только в зависимости от количества оборотов двигателя, не реагируя на нагрузки (например при подъеме в гору, нагрузка на заднее колесо увеличивается, а передаточное число остается неизменным), что является одним из его недостатков.

Начнем с самого простого. Почему клиновидный ремень? Из рисунка слева видно, что ремень в разрезе имеет трапециевидную форму и «вклинивается» в шкив только своими боковыми поверхностями. При износе этих поверхностей, благодаря своей форме, он врезается глубже в шкив и все равно остается в хорошей сцепке с ним.

Как изменяется передаточное число? Устройство ведущего шкива (ведущий шкив вращается коленвалом) таково, что его щеки при воздействии центробежных сил плавно сжимаются и выталкивают клиновидный ремень все дальше и дальше от центра шкива. Ведомый же шкив при этом наоборот, разжимается, и ремень на нем плавно утопает все ближе и ближе к центру шкива. Чем больше обороты двигателя — тем больше сжимается ведущий шкив и разжимается ведомый, тем самым меняя передаточное число от коленвала к заднему колесу. Этот процесс хорошо виден на этих рисунках:

Двигатель не запущен.

Малые обороты двигателя.

Средние обороты двигателя.

Максимальные обороты двигателя.

На рисунках показаны также положения клиновидного ремня в разрезе на ведущем шкиве (слева) и ведомом (справа) при разных режимах работы двигателя.

Как устроен ведущий центробежный шкив вариатора? Довольно просто! Разберемся в его конструкции, показанной на рисунке:

Ведущий центробежный шкив вариатора.

1 — неподвижная щека шкива, жестко прикрученная к цапфе (хвостику) коленчатого вала 5 болтом 8 с шайбой 6. Клиновидный ремень 2 размещен между щеками 1 и 3. Щека 3 устроена так, что свободно перемещается на валу 5. Перемещают ее ролики 4 которые упираются в упорную и неподвижную щеку 9. Под воздействием центробежной силы, ролики 4 расходятся от центра вала 5, тем самым сдвигая щеку 3 ближе к щеке 1 и выталкивая ремень 2 дальше от вала 5. Положения роликов 4 и щеки 3 на разных оборотах двигателя Вы уже видели на четырех рисунках выше.

Теперь немного о ведомом шкиве (рисунок ниже).

От ведущего шкива он отличается тем, что у него нет роликов, вместо них пружина (смотрите рисунок справа). В тот момент когда на ведущем шкиве щеки сближаются, выталкивая при этом ремень, на ведомом шкиве щеки (а именно двигается щека 5 по валу 7, щека 6 установлена жестко и неподвижна) наоборот, расходятся, сжимая пружину 3, и ремень опускается глубже, что опять таки видно на режимах работы двигателя выше на четырех рисунках. Благодаря пружине 3 клиновидный ремень всегда натянут, и натяжение его пропорционально увеличивается с увеличением оборотов. Это в свою очередь позволяет не проскальзывать ремню на более высоких оборотах, на которых нагрузка больше чем на более низких.

Существуют также более простые модели мотороллеров у которых отсутствует вариатор на ведущем валу. Вместо него установлен простой шкив и передаточное число от него к ведомому фиксированное на всех оборотах двигателя. Такие модели больше 50 км/ч. не развивают и «тупо» набирают обороты с места. Ведомый же шкив у них такой же как и у вариаторных — под пружиной и служит только для натяжения ремня. Единственный плюс такого устройства — ремень служит дольше.

Дальше вступает в работу автоматическое сцепление, которое находится в сборе с ведомым шкивом.

Скутеры 150 кубов: на что смотреть при выборе

Наше транспортное средство определяется по следующим главным критериям:

Марка, модель.
Цена транспортного средства.
Двигатель.
Карбюратор.
Аккумулятор.
Диаметр покрышек.
Расход бензина.
Страна производства.

Надежный мотороллер для загородных поездок – это вариант с маятниковым типом передней вилки. Телескопическая подвеска не столь уверенно справляется с неровными участками дороги сельской местности.

Для передвижений по городской местности лучше приобрести мопед с кубатурой более 50 см3. При езде по городу не предъявляются слишком большие требования к клиренсу и подвеске. Наличие передних дисковых тормозов обязательно, потому что и китайские маломощные скутеры разгоняются до 90 км/ч. Об этих и других особенностях скутеров и езды на них рассказывает наш обзор.

Особое внимание здесь уделим двигателю мотороллера. Они бывают двухтактные или четырехтактные, что обусловлено целью, определенной для конкретной модели. В последнее время, большинство скутеров до 150 куб выпускается с четырехтактным двигателем

Эти моторы имеют высокое шумоподавление, существенную экономию, меньший коэффициент загрязнения атмосферы и хорошую управляемость. Минусом четырехтактного двигателя мотороллера до 150 бывает его большая стоимость по сравнению с двухтактным аналогом

В последнее время, большинство скутеров до 150 куб выпускается с четырехтактным двигателем. Эти моторы имеют высокое шумоподавление, существенную экономию, меньший коэффициент загрязнения атмосферы и хорошую управляемость. Минусом четырехтактного двигателя мотороллера до 150 бывает его большая стоимость по сравнению с двухтактным аналогом.

Двухтактные изделия не столь прихотливые в обслуживании, как их старшие братья, быстрее набирают обороты и четче реагируют на движение рукоятки акселератора. Вдобавок роллеры с этим типом двигателя имеют значительно меньший вес благодаря их относительно простой конструкции. В основном 2-тактные двигатели внутреннего сгорания выпускаются с объемом 50 кубов.

Негативными качествами 2-тактного ДВЗ для них служат повышенная шумность, неравномерность динамики, необходимость чаще доливать масло, высокий расход топлива, большое задымление, что оказывает большее влияние на загрязнение окружающей среды и вынуждает владельцев часто прочищать глушитель.

Несмотря на то обстоятельство, что мотороллеров с четырехтактным двигателем ежегодно выпускается больше, двухтактные двигатели пользуются спросом. Выбор типа двигателя зависит от целей поездки на транспортном средстве. Если Вы намерены спокойно ездить на своем скутере домой и на работу, и в дальние поездки, тогда новый скутер с четырехтактным двигателем – это для Вас. Предпочитаете драйв и любите тюнинг? Ваш выбор – мотороллер с 2 тактным двигателем.

Важно определить для себя, мопед какого популярного производителя Вы хотели бы приобрести. Многие водители мотороллеров задаются вопросом относительно производителя и цены: купить новый китайский мопед или взять подержанный японский. Этот вопрос часто рождается от того, что стоимость б/у японской техники примерно совпадает с ценой на новый китайский агрегат

Марки из Японии крайне надежны и неприхотливы в эксплуатации. Отрицательными качествами китайских мопедов служат меньший ресурс двигателя и невысокое качество сборки некоторых узлов

Этот вопрос часто рождается от того, что стоимость б/у японской техники примерно совпадает с ценой на новый китайский агрегат. Марки из Японии крайне надежны и неприхотливы в эксплуатации. Отрицательными качествами китайских мопедов служат меньший ресурс двигателя и невысокое качество сборки некоторых узлов.

Поэтому не рекомендуется выбирать б/у китайскую технику. Лучше купить подержанный японский мотороллер

Для выявления слабых технических качеств той или иной модели важно узнать отзывы о выбираемом транспортном средстве

https://youtube.com/watch?v=zXS7-fgNa2w

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

На карте стоит ограничение на оплату покупок в интернет
Пластиковая карта не предназначена для совершения платежей в интернет.
Пластиковая карта не активирована для совершения платежей в интернет.
Недостаточно средств на пластиковой карте.

Модели	Величина в мм
AF18; SR AF25, 28; AF27, 34, 35; Fit AF27; XR AF27;	15-650
Smart Dio: AF56, DX AF57; Z4 AF57	17,7-670
ZX AF28	18-662
ZX AF35	18-667

Ролики на вариаторе скутера — как выбрать оптимальный?
