16.37. Ремонт скутера. Задний редуктор — разборка и сборка
16.37. Ремонт скутера. Задний редуктор — разборка и сборка
Задний редуктор приходится разбирать в случае явной поломки (шум, скрежет, отсутствие передачи крутящего момента на заднее колесо, а также при заметной утечке масла).
Крышка вариатора снята, ремень вариатора снят, ведомый шкив вариатора и сцепление снято. Допускается снять заднее колесо (см. Заднее колесо — снятие и установка) перед началом работ, однако для удобства можно не трогать его непосредственно до момента извлечения из картера ведомого вала редуктора, на котором закреплено колесо.
1. Сливаем масло из редуктора главной передачи (см. Задний редуктор — замена масла).

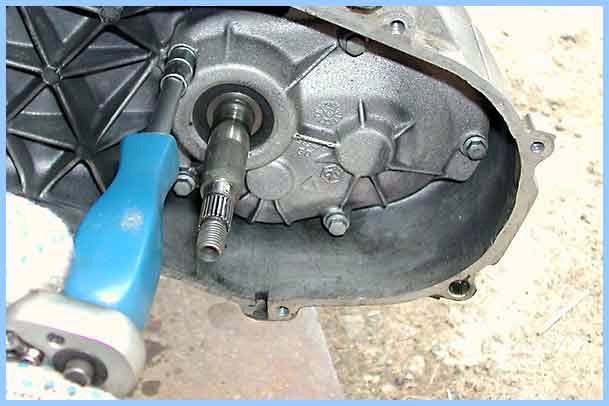

2. Отворачиваем болты крепления крышки редуктора.
3. Двумя отвертками или монтажными лопатками поддеваем крышку за расположенные на противоположных торцах приливы и страгиваем ее с места.
4. Снимаем крышку вместе с ведущим валом редуктора.
5. Снимаем прокладку крышки.
Снимать прокладку следует очень аккуратно во избежание ее повреждения. Если прокладка «присохла» к картеру и крышке и при снятии порвалась, она подлежит замене.
7. Снимаем дистанционную шайбу промежуточного вала.
8. Извлекаем из картера ведомый вал редуктора в сборе с шестерней. Возможно, для того, чтобы выпрессовать вал из подшипника, придется воспользоваться выколоткой из мягкого металла и молотком. Легкими ударами со стороны колеса выбиваем вал из подшипника.
9. Извлекаем из картера промежуточный вал вместе с шестерней.
10. Вынимаем регулировочную шайбу, которая расположена между картером и шестерней.
11. Если в процессе эксплуатации наблюдалась течь масла из редуктора, необходимо определить текущий сальник и заменить его (см. с. 172 «Сальники —, замена»)
12. Промываем все детали в керосине, уайт-спирите или дизельном топливе.
13. Проверяем состояние подшипников качения редуктора, и, при необходимости, заменяем изношенные. Подшипники должны вращаться свободно, без усилий, заеданий и шумов, не должны иметь заметного люфта, как осевого, так и радиального (см. Подшипники — дефектовка и замена). Шейки валов, на которые надеты подшипники, не должны иметь радиального люфта в кольцах подшипников.
14. Осматриваем все детали редуктора на предмет износа и механических повреждений: зубья шестерен могут иметь равномерный износ, однако, не до такой степени, когда зубья заметно изменили свою форму. Не допускаются выкрошенные или сломанные зубья. Если в конструкции редуктора применяются подшипники скольжения (бронзовые втулки), валы в них не должны иметь радиального люфта, задиров и наволакивания бронзы на сталь. Изношенные и поврежденные детали подлежат замене.
Сборку редуктора производим в обратной последовательности.
Заливаем в редуктор трансмиссионное масло (см. Задний редуктор — замена масла).
Замена масла редуктора скутера
Редуктор – это механизм для снижения скорости ведомого вала с целью увеличения вращающего момента. Проще говоря, он преобразует высокие обороты вала со сцеплением в низкие (но мощные) обороты колеса. Редуктор состоит из нескольких шестерёнок и подшипников. Все его детали при езде находятся в постоянном вращении и под очень серьёзной нагрузкой. Поэтому залог долгой работоспособности редуктора – это хороший уход за ним. К счастью, уход очень прост: нужно своевременно менять в редукторе масло. Я считаю, что замену масла нужно проводить раз в год или каждые 2 тысячи км.
Для того чтобы заменить масло в редукторе скутера, нам понадобятся следующие инструменты:
- ёмкость для слива старого масла
- ключ на 10
- шприц или, на худой конец, воронка
- трансмиссионное масло
Чем заправлять редуктор?
Вариантов – целых три.
1. Есть специальное трансмиссионное масло Motul Scooter Gear. Я поначалу пользовался именно им. Недостатки этого масла таковы: тюбик имеет объём 150 мл, в то время как в моём скутере для редуктора требуется 90 мл, то есть, один тюбик – это полторы заправки, ни то ни сё. А стоит оно необъяснимо дорого (порядка 250 рублей). Единственный плюс: удобный носик тюбика.
Однако вы можете использовать любое другое автомобильное трансмиссионное масло вязкостью 80W-90 или 75W-90. За те же деньги можно купить литр «нескутерного» масла, и оно будет работать точно так же.
2. Поскольку редуктор скутера не содержит гипоидных передач, в качестве трансмиссионного масла можно применять любое моторное масло вязкостью 10W-30. Моторное масло даже предпочтительнее, если скутер используется в межсезонье при температуре ниже +7 °С, потому что оно более жидкое.
3. И, наконец, самый оптимальный, на мой взгляд, вариант – это масло для автоматических коробок автомобилей (АКПП), то есть трансмиссионная жидкость ATF
У этого масла наилучшая текучесть (что особо важно при низких температурах, хотя на скутере это и не столь актуально), оно прекрасно защищает шестерни, обладает пониженной склонностью к вспениванию. Ах, да, ещё оно имеет красивый красный цвет 🙂
Разброс цен на ATF – от 170 до 700 рублей за литр, а для скутера можно брать самое дешёвое.
Как слить старое масло
Прежде всего, замену масла нужно производить после поездки, чтобы осадок поднялся со дна. Если ваш скутер холодный, можно погазовать несколько минут на месте.
Как поменять подшипники в переднем колесе скутера
Шикарная трасса. Скорость под сотню. Впереди затяжной поворот… Я по старой-доброй привычке — закладываю своего «китайца» до скрежета подножки (но, а как иначе. ) и понимаю, что мой пырчик начинает выписывать не совсем желаемую траекторию, а точнее — валит прямиком в кювет…
Но меня, просто так не возьмешь: стаж вождения больше пятнадцати лет, наезд на пешехода, несколько серьезных падений, два ДТП со «счастливым исходом»… Пара выверенных движений рулем и мой «китаец», не особо того желая, практически по краю бровки — все-таки вписался в этот гребанный поворот… Фух…
Э дружок, так дело не пойдет. У тебя явно какие-то проблемы с ходовой частью или с шинами, так и доездиться можно…
Ставлю скутер на центральную подставку — проверяю состояние шин. Шины в порядке — давление в норме. Берусь за заднее колесо и раскачиваю его из стороны в сторону — люфта нет. Да и откуда ему взяться? Сайлентблоки менял на прошлой неделе.
Проверяю люфт переднего колеса: одной рукой берем за перо вилки или рычаг (смотря какая у вас подвеска) по-ближе к тому месту где в него входит ось колеса. Второй рукой раскачиваем колесо из стороны в сторону.
Так и есть: у переднего колеса был просто огромный люфт. Что и послужило причиной — потери управляемости скутером. Всему виной — рассыпавшийся ступичный подшипник. Пробег скутера — не малый, около 20 000 км, подшипники уже давно надо было хотя бы проверить, а я, то не когда, то потом… Вобщем — сам себя чуть не угробил. Чтобы с вами ничего подобного не случилось — проверяйте по-чаше люфт переднего колеса.
Снимаем переднее колесо и аккуратно укладываем его на какой-нибудь стол. Если у вас переднее колесо с тормозным диском, тогда снимите обязательно диск с колеса, иначе во время замены подшипников вы его погнете.
Поддеваем отверткой сальник. Внимательно, с обеих сторон осматриваем ступицу на наличие стопорных колец фиксирующих подшипники, при наличии таковых — снимаем. На данном колесе стопорных колец нет, но на некоторых моделях скутеров они могут встречаться.
Берем старую ненужную отвертку или что-то подобное ей, вставляем ее внутрь ступицы, упираем в внутреннею обойму подшипника и при помощи обычного молотка выбиваем подшипник из ступицы. Для облегчения снятия-установки ступичных подшипников — ступицу следует нагреть техническим феном.
Между подшипниками должна стоять распорная втулка — вынимаем ее.
Точно таким же «макаром» выбиваем второй подшипник.
Вымываем всю внутреннею. полость ступицы от грязи и пыли. Берем новый подшипник и при помощи оправки забиваем его в ступицу до упора.
Вместо оправки я использую обычную головку. Оправка во время работы должна воздействовать только на наружную обойму! Смотрите как четко ложится головка на наружную обойму подшипника и к тому же ее диаметр чуть меньше диаметра подшипника, как раз то, что нам и нужно.
Вставляем на свое место распорную втулку и загоняем на свое место второй подшипник. Также, не забываем установить новый сальник ступицы, от его состояния напрямую зависит срок службы подшипника.
голоса
Рейтинг статьи
Редуктор скутера
Задача редуктора скутера состоит в том, чтобы передавать вращение с ведомого шкива вариатора на заднее колесо. Первое передаточное отношение проходит прямо через вариатор. Вариатор достигает своего конечного отношения (ремень впереди выходит на внешний радиус) при вращении ведомого шкива около 5 раз за вращение коленчатого вала (при 10000 об/мин двигателя, таким образом 50000 вращений шкива). Предположительно, если бы колесо сидело на ведомом шкиве, то колесо должно было бы при каждом зажигании (соответственно вращении коленвала) совершать 5 полных вращений. Получилось бы такое длинное отношение, которое мотор не смог бы потянуть. Таким образом значение редуктора становится очевидным: передавая крутящий момент с ведомого шкива на заднее колесо, он уменьшает скорость вращения. Во сколько раз? На разных моделях скутеров это число может немножко отличаться, но оно всегда близко к 12, например на Yamaha Aerox, если быть точным, — 12,28, а на китайце Baotian Tanco 50 около 11,3. Это означает, что на один оборот заднего колеса приходится 12,28 и 11,3 соответственно оборотов ведомого шкива.
Шестерни редуктора находятся в закрытой емкости в задней части картера скутера. Емкость заполнена маслом, поэтому прежде, чем открывать крышку, масло необходимо слить.
Механизм редуктора скутера разделен на первичную (шестерни 1 и 2) и вторичную (шестерни 3 и 4) передачи. Первичная или вторичная передачи состоят всегда из двух шестерней — большой и маленькой. Разделив число зубцов ведущей шестерни на число зубцов ведомой шестерни, мы получаем передаточное отношение передачи. Например, маленькая и большая шестерни первичной передачи (1 и 2) Yamaha Aerox имеют 13 и 52 зубца соответственно. Понятно, что ведущей в данном случае является маленькая шестерня, поэтому отношение передачи будет равно 13/52, или 1:4, если поделить числитель и знаменатель на 13. Для нас это означает, что на четыре оборота ведущей (маленькой) шестерни приходится лишь один оборот ведомой (большой). Зная размеры шестеренок вторичной передачи (3 и 4) того же Yamaha Aerox — 14 и 43 и действуя аналогично, получаем отношение 1:3,07. Теперь осталось лишь перемножить полученные отношения 1:4 и 1:3,07, чтобы получить итоговое отношение редуктора Аэрокса 1:12,28 — о нем говорилось в самом начале.
Чем меньше значение передаточного отношения, тем длиннее передача. Например (для первичной передачи), 1:4,2 — короткая передача; 1:3,15 — средняя передача; 1:2,73 — длинная передача; 1:2,11 — очень длинная передача.
Абсолютно безразлично, с помощью какой передачи — первичной или вторичной — изменять итоговое отношение редуктора. На скутерах, подготовленных к соревнованиям на основе поршневых High-End иногда заменяют даже обе передачи.
Когда необходима замена трансмиссионного масла на скутере?
В связи с тем, что редуктор скутера терпит огромные нагрузки, уход за ним должен быть регулярным. Ведь после определенного пробега происходит насыщение трансмиссионного масла разными металлическими частицами, также в нем образуется осадок. Все это приводит к ухудшению его физического состояния и свойств, а значит, оно уже не будет обеспечивать нужную защиту, и деталь в скором будущем выйдет из строя.
В принципе, периодичность замены, также как и класс масла, указывается производителем, и именно этих рекомендаций следует придерживаться. Однако если брать в среднем, то частота этого события должна составлять около трех тысяч километров. Что же насчет обкатки техники, то тогда осуществлять данную операцию следует немного чаще. Первый раз – после трехсот километров пробега, второй – после тысячи, третий – после того, как отметка перевалила за 2000 км, а дальше через каждые 3000 км или же один раз в год, если техника используется не очень часто.
На новом скутере трансмиссионная жидкость меняется чаще.
процесс замены масла в редукторе четырехтактного скутера
В данной статье описывается процесс замены масла в редукторе четырехтактного скутера. Когда необходимо производить замену Производитель рекомендует делать это каждые 5000 км или 1 раз в год, что быстрее наступит. Если Вы ездите относительно немного, то меняйте масло редуктора ежегодно, например зимой. Если же Вы катаетесь интенсивно, то – каждые пять тысяч километров. В любом случае первый раз произвести замену масла в новом мопеде нужно после прохождения обкатки скутера, то есть через 500 км. Так же следует заметить, что необходимо периодически (каждые 2500 км) контролировать уровень масла в редукторе, при необходимости подливать. Какое масло использовать В редуктор скутера заливается трансмиссионное масло вязкостью 75 W – 90. Я рекомендую покупать дорогое масло, в проверенных магазинах. Это Вас не раззорит, учитывая, что в редуктор мопеда заливается ококло 110 мл масла и замена производится не так уж часто. Порядок работ Для начала сливаем отработанное масло. Но перед этим нужно покататься, чтобы согреть масло и взбаламутить грязь и частички металла, находящуюся в картере редуктора. Можно установить скутер на центральную подставку и завести мотор, дать ему поработать, немного погазовать. Далее отвинчиваем пробку заливного отверстия. В этой роли выступает болт. Он находится слева (по ходу движения), в задней части двигателя. Возле него сделана метка и цифры, указывающие необходимый объем масла.
Далее отвинчиваем сливную пробку. Это тоже болт, находящийся на нижней поверхности двигателя, в задней его части.
Не перепутайте этот болт с пробкой для слива масла из картера двигателя. Эта пробка большого размера, откручивается ключем на 17 или 19. Нужный нам болтик – маленький. Как правило под ним установлена прокладка из резины. В общем найти его будет не трудно. Для отвинчивания болтов используем головки подходящих размеров, рожковыми ключами можно повредить болты. На новых скутерах они затянуты достаточно сильно. Перед откручиванием сливной пробки подставляем под нее емкость для масла. Итак масло мы слили, для верности можно понаклонять скутер, чтобы слить остатки. Теперь насухо протираем сливное отверстие и сливной болт и закручиваем его на место. Полезно будет нанести на резьбу герметик для резьбовых соединений (маслобензостойкий). Кладем мотороллер на бок (на правый), чтобы было удобнее заливать масло. Заливное отверстие очень небольшого диаметра, найти подходящую воронку бывает проблематично. Для заливания масла можно использовать большой шприц. Обычно в канистрах трансмиссионного масла уже имеется трубка, через которую заливается масло, но ее диаметр больше диаметра заливного отверстия. Итак, заливаем 110 мл масла. Далее ставим роллер в нормальное положение, для контроля уровня масла, который должен быть вровень с нижним срезом заливного отверстия. Если при этом масло потечет из заливного отверстия (значит мы залили немного больше чем надо), то это не страшно – вытечет только лишка. Если мы залили недостаточно масла, то доливаем, контролируя уровень по заливному отверстию. Естественно, при контроле уровня масла скутер должен стоять в вертикальном положении, на центральной подножке. Нужный уровень достигнут, тогда вытираем заливное отверстие и болт насухо, после чего закручиваем болт. После смены масла контролируем герметичность соединений. Напоследок: Некоторые скутеристы рекомендуют промывать картер редуктора при смене масла. Одни из них используют солярку, другие – трансмиссионное масло. На новом скутере необходимость промывки картера редуктора не так уж велика (при условии, что в картере отсутствуют частицы металла), поэтому можно обойтись без нее.
Назад в раздел
Как поменять масло на скутере
Безотказная и долговечная работа двигателя вашего скутера во многом зависит от своевременной замены моторного масла. Работа по замене моторного масла вашего скутера относится к тем видам работ которые желательно выполнять самостоятельно. Меняя самостоятельно моторное масло вы во первых: экономите свои деньги, во вторых: у вас будет уверенность в том что вам под видом бренда вам не зальют какую-нибудь бурду, если вообще зальют…
Периодичность замены моторного масла следует уточнять в инструкции к вашему скутеру, если инструкции у вас нет, то в этом случае можете воспользоваться общими рекомендациями.
Первая замена моторного масла в новом скутере через 300 км пробега скутера Вторая замена моторного масла в новом скутере через 800 км пробега скутера Третья замена моторного масла в новом скутере через 1500 км пробега скутера Последующие замены моторного масла через каждые 2000 км пробега скутера
Небольшое уточнение: при эксплуатации скутера по пыльным дорогам моторное масло следует менять чаще чем это рекомендовано инструкцией.
Ставим скутер на центральную подставку, в течении 10-15 минут прогреваем двигатель или лучше всего приступаем к замене масла сразу после поездки, готовим подходящею емкость под отработанное масло, ищем на двигателе сливную пробку (обозначена на фото), берем торцовый ключ и выкручиваем сливной болт.
Внимание! Рабочая температура моторного может достигать 120-150 градусов, при замене масла будьте осторожны во избежания получения ожогов
Ищем на двигателе пробку масляного фильтра и выкручиваем ее.
Аккуратно извлекаем фильтр.
После извлечения масляного фильтра, при выключенном зажигании несколько раз энергично проворачиваем заводную лапку чтобы остатки моторного масла окончательно вышли из двигателя.
Детали масляного фильтра после извлечения из двигателя в обязательном порядке отмываем в бензине и продуваем сжатым воздухом.
Перед установкой фильтра и сливной пробки на место, тщательно протираем чистой тряпкой отверстия, наносим герметик (желательно) на разъемы и заворачиваем их на место.

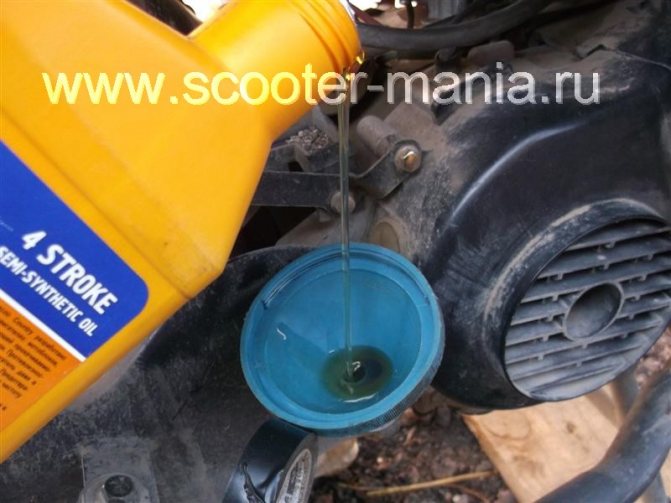

Берем рекомендованное производителем моторное мало, для большего удобства работы вставляем в заливное отверстие воронку и заливаем в двигатель необходимое количество масла.
Для контроля уровня масла выкрутите щуп протрите его тряпкой и вставьте в заливное отверстие (не закручивая) уровень масла должен быть на конце щупа примерно в таких пределах как на фото.
В заключении небольшой совет
После замены масла когда будете запускать двигатель сразу не давайте больших оборотов, пусть двигатель немного поработает на холостых, это нужно для того что бы насос успел прокачать масло по системе.
процесс замены масла в редукторе четырехтактного скутера
В данной статье описывается процесс замены масла в редукторе четырехтактного скутера. Когда необходимо производить замену Производитель рекомендует делать это каждые 5000 км или 1 раз в год, что быстрее наступит. Если Вы ездите относительно немного, то меняйте масло редуктора ежегодно, например зимой. Если же Вы катаетесь интенсивно, то – каждые пять тысяч километров. В любом случае первый раз произвести замену масла в новом мопеде нужно после прохождения обкатки скутера, то есть через 500 км. Так же следует заметить, что необходимо периодически (каждые 2500 км) контролировать уровень масла в редукторе, при необходимости подливать. Какое масло использовать В редуктор скутера заливается трансмиссионное масло вязкостью 75 W – 90. Я рекомендую покупать дорогое масло, в проверенных магазинах. Это Вас не раззорит, учитывая, что в редуктор мопеда заливается ококло 110 мл масла и замена производится не так уж часто. Порядок работ Для начала сливаем отработанное масло. Но перед этим нужно покататься, чтобы согреть масло и взбаламутить грязь и частички металла, находящуюся в картере редуктора. Можно установить скутер на центральную подставку и завести мотор, дать ему поработать, немного погазовать. Далее отвинчиваем пробку заливного отверстия. В этой роли выступает болт. Он находится слева (по ходу движения), в задней части двигателя. Возле него сделана метка и цифры, указывающие необходимый объем масла.
Далее отвинчиваем сливную пробку. Это тоже болт, находящийся на нижней поверхности двигателя, в задней его части.
Не перепутайте этот болт с пробкой для слива масла из картера двигателя. Эта пробка большого размера, откручивается ключем на 17 или 19. Нужный нам болтик – маленький. Как правило под ним установлена прокладка из резины. В общем найти его будет не трудно. Для отвинчивания болтов используем головки подходящих размеров, рожковыми ключами можно повредить болты. На новых скутерах они затянуты достаточно сильно. Перед откручиванием сливной пробки подставляем под нее емкость для масла. Итак масло мы слили, для верности можно понаклонять скутер, чтобы слить остатки. Теперь насухо протираем сливное отверстие и сливной болт и закручиваем его на место. Полезно будет нанести на резьбу герметик для резьбовых соединений (маслобензостойкий). Кладем мотороллер на бок (на правый), чтобы было удобнее заливать масло. Заливное отверстие очень небольшого диаметра, найти подходящую воронку бывает проблематично. Для заливания масла можно использовать большой шприц. Обычно в канистрах трансмиссионного масла уже имеется трубка, через которую заливается масло, но ее диаметр больше диаметра заливного отверстия. Итак, заливаем 110 мл масла. Далее ставим роллер в нормальное положение, для контроля уровня масла, который должен быть вровень с нижним срезом заливного отверстия. Если при этом масло потечет из заливного отверстия (значит мы залили немного больше чем надо), то это не страшно – вытечет только лишка. Если мы залили недостаточно масла, то доливаем, контролируя уровень по заливному отверстию. Естественно, при контроле уровня масла скутер должен стоять в вертикальном положении, на центральной подножке. Нужный уровень достигнут, тогда вытираем заливное отверстие и болт насухо, после чего закручиваем болт. После смены масла контролируем герметичность соединений. Напоследок: Некоторые скутеристы рекомендуют промывать картер редуктора при смене масла. Одни из них используют солярку, другие – трансмиссионное масло. На новом скутере необходимость промывки картера редуктора не так уж велика (при условии, что в картере отсутствуют частицы металла), поэтому можно обойтись без нее.
Назад в раздел
Подготовка
Для того, чтобы отработанное масло стекло с двигателя все без остатка — двигатель перед заменой масла следует хорошенько прогреть. Или, что будет лучше всего — приступать к замене масла сразу после поездки на 5-10 км.
Второй подготовительный этап заключается в том, что нам нужно заранее подготовить ровную площадку на которой в максимально ровном положении следует установить скутер и подготовке подходящей емкости для отработанного масла.
Инструменты которыми вы будите пользоваться также играют не последнею роль. Не скупитесь — купите новую головку с воротком. Вам их понадобится всего две штуки: на 17 и 10. Те кто этим моментом пренебрегает — дорого потом платит, причем из своего кармана.
Какое масло использовать?
Доступные виды масел для четырехтактного двигателя: SAE 5W-20 или 10W-40. Зависит от производителя. Если транспортное средство часто эксплуатируется в условиях повышенной температуры, лучше выбирать автомасло с высоким индексом вязкости.
На что ориентироваться при выборе масла? В первую очередь на индексы масел, которые должны присутствовать на этикетке канистры. Химический состав тоже не менее важен. Помимо индекса используется точное количество присадок от завода изготовителя жидкости.
Для четырехтактного двигателя скутера можно использовать не только масло, которое предназначено для скутеров, но и для техники: мотоблоки, газонокосилки, бензопилы и другие.
