Чем грозит выход из строя ШРУСа
ШРУСы не всегда можно отремонтировать даже при повреждении только одного из пыльников. Их ремонт в большинстве случаев не предусмотрен производителем, в случае износа или повреждения производится замена переднего внутреннего ШРУСа на новый.
Однако на некоторых авто сильный износ или поломка переднего шарнира грозит более серьезными проблемами. Дело в том, что иголки, отпадающие от роликовых подшипников, проникают в картер КПП, а затем, поднимаясь со смазочной жидкостью, перемалываются шестеренками. Последствия в данном случае просто катастрофические.
Если вовремя не выполнить замену переднего внутреннего ШРУСа, он может заклинить, что вызывает поломку полуоси и невозможность продолжения движения автомобиля. Опасность подобной ситуации понятна без лишних слов.
Чтобы не доводить дело до неприятностей, стоит подвергать осмотру пыльники передних внутренних и внешних шарниров через каждые пройденные 5 тысяч километров. Если возникает подозрение в негерметичности узлов, оптимальным вариантом станет замена пыльников на новые с обновлением заодно и смазки. Если же во время движения возникает хруст, требуется как можно скорее обратиться в сервис или произвести замену самостоятельно.
Об особенностях устройства
ШРУС стал незаменимой деталью ведущей оси на любом автомобиле, в том числе и на Рено Логан вне зависимости от типа привода: переднего, заднего или полного. Этот элемент выполняет функцию по передаче вращающего момента от редуктора или коробки передач к ступице колеса. Причем передача вращения происходит в равной степени, не завися от угла поворота колес. В состав шарнира входят некоторые отдельные детали, а именно:
- корпус;
- сепаратор;
- шариковое наполнение;
- шлицевая составляющая корпуса.
Для обеспечения ШРУС долговечностью функционирования и мягкостью в движении, в его механизм накладывается специальный смазывающий компонент, а сверху надевается пыльник ШРУСА, фиксируемый хомутом на полуоси привода и корпусе самого шарнира.
В Renault Logan ШРУС бывает наружный и соответственно внутренний. На одной полуоси находятся два шарнира: по одному каждого вида – это наружный и соответственно внутренний. В подвеске моно-приводного автомобиля присутствуют 4 шарнира, в полно-приводной конструкции – восемь. Иногда ШРУС может интегрироваться в состав карданного вала.
Конструктивную особенность имеет пыльник ШРУСА в Рено Логан, что позволяет ему принять разные формы. В качестве материала для изготовления применяется мягкий пластик или резиново-каучуковая смесь.
С течением времени внешняя среда оказывает негативное воздействие на пыльник ШРУСА в машине Renault Logan, и он подвергается старению и последующему выходу из строя, причем пострадать может как левый так и правый ШРУС. При нарушении целостности пыльник ШРУСА подлежит скорейшей замене на новый элемент, что не позволит прийти в негодность всему шарниру.
Когда нужна проверка ШРУС на автомобиле
Если хрустит ШРУС, многие водители интересуются, как долго можно эксплуатировать авто до ремонта с такой поломкой. Другими словами, сколько можно ездить, если хрустит ШРУС. Причин, по которым затягивают с ремонтом, несколько:
- шарниры равных угловых скоростей на некоторых авто могут стоить остаточно дорого.
- хруст и стук может быть не сильным и т.д.;
Прежде всего, возможность эксплуатации авто зависит от серьезности поломки. Чем сильнее окажется изношенным ШРУС, тем быстрее его надо поменять. При этом стук и хруст являются индикатором, указывающим на необходимость замены.
Например, если хруст сильный, лучше менять шарнир безотлагательно. Дело в том, что при полной поломке узла (заклинивание, растрескивание корпуса или выпадение шариков и т.д.), можно получить серьезные проблемы с другим агрегатами, узлами и элементами.
В свою очередь, симптомы неисправности на начальной стадии можно попробовать устранить методом обслуживания (смазка ШРУС и замена пыльников). Если нет результата, тогда следует готовиться к тому, что с усилением шума, стука и хруста деталь нужно будет поменять. Произойти это может как через 500-1000 км. после появления первых симптомов, таки позже.
При этом специалисты все же не рекомендуют эксплуатировать автомобиль и подвергать машину нагрузкам при наличии подобных неисправностей. Это означает, что какое-то время с частично неисправным ШРУС можно ездить, однако, деталь следует заменить при первой такой возможности и не затягивать с ремонтом. Если же признаки поломки серьезные (сильный шум и хруст), следует отказаться от эксплуатации и заменить шарниры.
Как проверить ШРУС наружный
Выявив характерные признаки неисправности, необходима дополнительная проверка ШРУСа. Если необходимо проверить наружный ШРУС, следует учитывать некоторые особенности. Деталь с одной стороны прикреплена к внутреннему шарниру через полуось, а с другой крепится к ступице.
С учетом того, что шарнир представляет собой сепаратор с шариками, в случае повреждений шарикового механизма появляется хруст. Также корпус сверху защищен пыльником. Если пыльник порван, влага грязь и пыль попали внутрь ШРУС и вывели его из строя.
Для того, чтобы проверить внешний ШРУС, нужно поездить по ровной дороге, поворачивая колеса в одну и другую сторону до упора. В крайних положениях руля необходимо нажать на газ. Если хруст усиливается, тогда неисправна наружная граната. При этом хруст при повороте влево укажет на то, что неисправен ШРУС с правой «пассажирской» стороны. Если же звук появляется в правом повороте, в этом случае хрустит левый ШРУС (со стороны водителя).
Проверка внутреннего шарнира
Что касается внутреннего ШРУСа, данный элемент конструктивно напоминает стакан (имеется внешний корпус подшипниками, которые движутся в трех плоскостях). Вал вставлен в коробку передач, при этом трипод с подшипниками закреплен на полуоси.
Устройство внутреннего ШРУСа предельно простое, выходит из строя шарнир намного реже, чем наружный. Однако отсутствие смазки во внутреннем ШРУСе и порванный пыльник могут вывести из строя даже такой надежный механизм.
Чтобы проверить внутренние гранаты, необходимо выбрать участок дороги, где есть ямы и неровности. Основной признак неисправного внутреннего шарнира — стук при попадании колеса в яму
Обратите внимание, перед проверкой желательно выполнить диагностику ходовой, чтобы исключить другие возможные причины стука. Есть и еще дин метод проверки – можно загрузить заднюю ось авто до такой степени, чтобы «нос» автомобиля поднялся выше, при этом произошел прогиб оси внутреннего ШРУСа
В том случае, если стук появляется при таких условиях, это значит, что внутренний ШРУС вышел из строя
Есть и еще дин метод проверки – можно загрузить заднюю ось авто до такой степени, чтобы «нос» автомобиля поднялся выше, при этом произошел прогиб оси внутреннего ШРУСа. В том случае, если стук появляется при таких условиях, это значит, что внутренний ШРУС вышел из строя.
Другие способы проверки
В рамках диагностики шарниров равных угловых скоростей также нужно знать еще один способ, как определить, какой ШРУС хрустит. При этом данный способ подходить только для авто с механической коробкой передач. Из инструментов для проверки потребуется домкрат.
В случае поломки внутреннего ШРУСа будут слышны стуки в момент нажатия на тормоз. Если внутренние ШРУСы исправны, двигатель заглохнет и посторонних стуков не будет. Далее руль выворачивается до упора влево или вправо и нажимается тормоз. Если к стуку добавился хруст, внешняя граната также неисправна. Таким методом можно проверить ШРУСы на полуосях с обеих сторон.
Замена пыльника ШРУСа своими руками — демонтаж привода, порядок замены
Здравствуйте, уважаемые автолюбители! Спор о том, какие автомобили: с передним или задним приводом выбирать, наверное, не прекратится никогда. У поклонников и первой и второй системы есть свои аргументы в пользу своих пристрастий и масса претензий к технологиям, использованным в машинах с противоположной системой привода.
За этим тихо наблюдают владельцы транспортных средств с полным приводом, ведь их этот спор не касается. Автовладельцы, у которых машина двигается посредство усилия задних колёс, с гордостью заявляют, что им никогда не придётся ломать голову над тем, как поменять пыльник ШРУСа, ведь этого механизма в машине попросту нет.
Это конечно, не самый убедительный аргумент, который сможет доказать, что ведущие передние колёса хуже, чем задние, но научиться производить замену пыльника ШРУСа всё же придётся.
Зачем нужна замена пыльника ШРУСа?

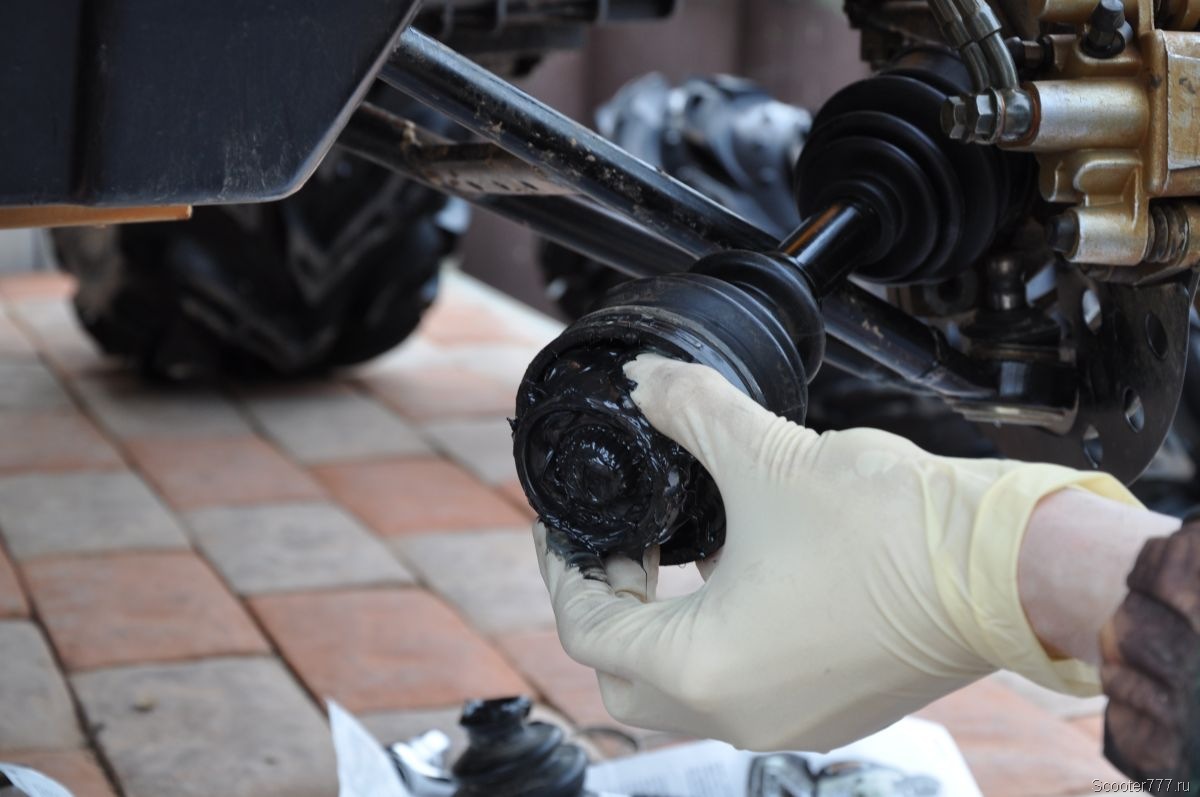

Меняем пыльник ШРУСа
Как известно ШРУС – шарнир равных угловых скоростей заставляет вращаться передние ведущие колёса и позволяет им при этом поворачивать. Особенность этого устройств и заключается в том, что оно передаёт вращательное движение полуосям, которые находятся под постоянно меняющимся углом по отношению друг к другу.
Конструкторы предусмотрели, что на шарнир будет действовать значительная нагрузка и изготовили его из очень прочных сплавов. Эксперты говорят о том, что хороший и ухоженный ШРУС может пережить и машину.
Достичь такого результата и сэкономить деньги (ведь замена шарниров – удовольствие не из дешевых), можно, выполняя определённые правила. И одним из таких правил является систематическая проверка состояния и своевременная замена пыльника ШРУСа.
Самые главные враги ШРУСа – это пыль, грязь, песок и вода, которые могут попасть в рабочую часть в движении. Для защиты от этих разрушающих факторов придуманы пыльники – резиновые защитные конусы, которые очень плотно закрывают механизм ШРУСа.
Если вы увидели, что порвался пыльник ШРУСа, его необходимо заменить незамедлительно. В ходе периодических технических осмотров необходимо внимательно осматривать пыльники и производить их замену, если резина утратила свою эластичность, появились трещины в складках, тем более, что сделать это не так уж и сложно.
Как поменять пыльник ШРУСа – технология ремонта
В литературе можно встретить множество советов о том, как производить замену пыльников. Многие рекомендуют менять их поочерёдно, т.е. сначала производится замена пыльника внутреннего ШРУСа, если он нуждается в замене. А затем следует дождаться, когда произойдёт износ или повреждение пыльника наружного ШРУСа. Это бессмысленная трата времени, сил и средств. Настоятельная рекомендация всем автолюбителям: если дело дошло до необходимости ремонта и обслуживания ШРУСов, снимается вал полностью и производится замена пыльника наружного ШРУСа и внутреннего одновременно.
Для подобного действия есть логическое объяснение:
- во-первых, если один из пыльников пришёл в негодность, то нелепо предполагать, что второй остаётся в идеальном состоянии, вероятнее всего вскоре второй пыльник также напомнит о себе и придётся лишний раз ставить машину на ремонт;
- во-вторых, если снимается один ШРУС, то второй снять проще простого и гораздо удобнее сразу проверить состояние двух ШРУСов и одновременно заменить пыльники.
- осмотр и замена смазки в шарнирах лишними никогда не будут, а позволят проехать ещё несколько десятков тысяч километров;
- в-третьих, даже если 50 раз заменить пыльники и смазку в ШРУСах – это всё равно дешевле, чем покупать новые шарниры из-за банальной лени или глупого «авось пронесёт».
Замена пыльника ШРУСа – дело на пару часов
Водители, которые не привыкли досаждать своим присутствием специалистам автосервисов, прекрасно знают, что лучшим мастером для машины является её владелец. В отношении замены пыльников ШРУСов следует отметить, что это не столь сложное мероприятие, способно сэкономить немало денег, но занимает совершенно небольшой промежуток времени.
Алгоритм демонтажа вала с двумя ШРУСами очень прост:
- снимается колесо и разбирается вся «навеска» на ступице, что позволяет извлечь наружный шарнир;
- откручиваются болты крепления внутреннего ШРУСа и… Всё!
С помощью обычного набора ключей и тисков снимаются оба шарнира и производится замена пыльников.
В процессе замены пыльников ШРУСа не уподобляйтесь плохому автослесарю и потрудитесь одновременно: провести осмотр состояния рабочих частей, обновление смазки.
Убедиться в том, что в процедуре нет ничего сложного, поможет мастер-класс по замене пыльника ШРУС в визуальном просмотре.
Разборка – сборка внутреннего шарнира
1. Фото 1. Внутренний шарнир.
Острым предметом поставить метки, для правильной последующей сборки.
2. Фото 2. Повернуть ступицу с сепаратором и шариками в корпусе шарнира.
3. Фото 3. Извлечь ступицу и сепаратор с шариками из корпуса.
4. Фото 4. Подцепив отверткой, извлечь шарики из сепаратора. Шарики, желательно, извлекать и раскладывать в определенной последовательности, для дальнейшей установки на свои «родные» места.
5. Фото 5. Повернув ступицу в сепараторе, достать ступицу из сепаратора.
6. Фото 6. Осмотреть корпус шарнира, ступицу, сепаратор и шарики на повреждения и износ. Следы износа на ступице.
7. Фото 7 Сборка. Вставить ступицу в сепаратор и установить шарики.
9. Фото 9. Совмещая ранее поставленные метки, установить и повернуть (уложить) эти детали в корпус шарнира.
10. Фото 10. Для набивания смазки в шарнир.
11. Фото 11. Для набивания смазки в шарнир.
Методы самостоятельной диагностики
Для достоверной оценки состояния внутренних ШРУСов применяют следующий способ:
На ровной поверхности автомобиль ставится на стояночный тормоз, задние колеса блокируются противооткатными упорами или подсобными предметами.
С помощью домкрата и двух подпорок передок машины вывешивается таким образом, чтобы ведущие колеса не касались земли.
Запускается двигатель, включается первая передача (для АКПП — режим D). Если при медленном вращении передних колес будет периодически слышен резкий металлический треск или хруст, то внутренние ШРУСы неисправны. Именно таким способом определяют состояние внутренних шарниров на станциях технического обслуживания, поднимая автомобиль на подъемнике.
Получить подробное представление о данном способе диагностики можно из следующего видеоматериала:
Дополнительно стоит осмотреть пыльники на предмет повреждений и подтекания смазки, а также проверить люфт конструкции . Для этого следует пошатать привод в разные стороны, не допуская проворачивания полуоси.
Предупреждение! Неисправный внутренний ШРУС может развалиться или выскочить из КПП на высокой скорости и привести к серьезной аварии. Необходимо своевременно проводить диагностику и устранять выявленные дефекты приводов.
Классический вариант работ по устранению неисправности внутренних ШРУСов, который приводится во многих руководствах по эксплуатации и ремонту обладает значительной трудоемкостью:
Как правило, для замены детали необходимо снять переднее колесо, отвинтить крепеж элементов подвески и снять соответствующий приводной вал в сборе с шарнирами равных угловых скоростей. Также эта операция требует предварительно слить трансмиссионное масло из КПП минимум на 1/3 часть от ее общего объема.
В некоторых случаях приходится сбивать шарниры с вала молотком, а иногда для удаления частей развалившегося ШРУСа с полуоси требуется применить фрезу или болгарку.
Для обладателей машин, на которых установлены ШРУСы разборной конструкции, существует альтернативный, более быстрый вариант: Необходимо раскрыть хомуты и сдвинуть пыльник внутреннего ШРУСа на полуось. Затем болты на внутреннем шарнире свинчиваются, в результате чего конструкция удерживается за счет посадки фланца. Выворачивая передние колеса в крайние положения, можно добиться такой ситуации, при которой привод выпадет из КПП самостоятельно. После этого останется только заменить внутренний ШРУС, добавить смазку, установить новый пыльник и собрать конструкцию.
Знание характерных симптомов выхода из строя внутренних ШРУСов и понимание потенциальных причин этой неисправности позволят вовремя обнаружить поломку и принять меры для обеспечения безопасной эксплуатации автомобиля.
Во время движения автомобиля, возникающий шум в гранате может стать знамением ее повреждения. При малейшем наличии нестандартных шумов в данном механизме должна быть обязательно проведена на ваз 2110 замена внутренней гранаты. Данная часть весьма важна, так как износ деталей, их поломка может стать причиной аварийной ситуации. Если необходимость покупать новую гранату не радует автомобилиста перспективой траты денежных средств, гранату можно и не заменять. Для устранения шума, порой, достаточно поменять местами левую и правую деталь. В любом случае, замена внутренней гранаты на ваз 2110 может быть проведена своими силами.
Демонтаж привода
Чтобы снять привод с автомобиля, вам потребуется произвести еще несколько несложных действий:
- Извлеките из наконечника рулевой тяги шплинт, разогнув его при помощи плоскогубцев.
- Ключом на 19 выкрутите гайку. Если она не поддается, обработайте ее проникающей смазкой и повторите попытку через несколько минут.
- Установите съемник на поворотный кулак, вращайте основной болт по часовой стрелке. При необходимости обстукивайте молотком. После нескольких оборотов должен выйти палец из кулака.
- Выкрутите два болта, которыми производится крепеж шаровой опоры к ступице переднего колеса.
- Вот и все практически, осталось только выбить легкими постукиваниями ШРУС передний левый (внутренний), и только после него — внешний.
Экстренный ремонт
Каждый автомобилист, который заботится о собственном транспортном средстве, просто обязан знать, как проводится развал-схождение. Это во многом предотвращает целый ряд проблем при эксплуатации.
Если же не уследили, либо поломка произошла неожиданно, водитель почувствовал, как при вращении скрипит руль, или появились другие характерные признаки нарушения целостности пыльника, нужно проводить ремонт.
Экстренный метод ремонта актуален, если неприятность застала вас в пути. Но он подходит только в качестве временной меры.
Суть заключается в том, чтобы замотать пыльник пленкой и закрепить с помощью изоленты или хомута. Пленку можно заметить пакетом или резиновой перчаткой
Это уже не принципиально важно
Есть такие водители, которые с подобным лайфхаком проездили еще не одну тысячу километров.
А потому в самое ближайшее время ШРУС начнет сильно страдать. Лучшим решением в этом ситуации будет снятие, промывка, добавление смазки, и установка нового пыльника.
Замена привода на Рено
Рекомендуем обзавестись достаточным количеством ветоши, поскольку ремонтный процесс предполагает контакт с внутренними полостями ШРУС (то есть со смазкой). Итак, меняем левый привод и правый привод.
- Ослабеваем центральную ступичную гайку и колесный крепеж.
- Вывешиваем автомобиль Renault Logan и удаляем колесо.
- Для повышения удобства действий отсоединяем поперечный рычаг от поворотной цапфы.
- Теперь, потянув кулак на себя, вынимаем ШРУС в сборе с полуосью из посадочного места в ступице.
- Переходим к сливу масла из трансмиссионного агрегата. Здесь появляется отличная возможность заменить смазку в коробке, чем и рекомендуем воспользоваться.
- Путем отстежки соответствующей защелки на внутреннем шарнире производим полное освобождение вала привода, после чего его можно извлекать наружу.
- Теперь полуось устанавливаем в тиски и демонтируем хомуты, которыми удерживаются пыльники на внешнем и внутреннем шарнирах.
- Для демонтажа наружного ШРУС производим несколько аккуратных ударов по корпусу шарнира. Избегаем ударов по сепаратору, дабы его не разрушить.
- Для того чтобы снять внутренний шарнир понадобится приспособление для съема стопорного кольца. Удаляем кольцо и производим аналогичные удары с помощью того же молотка.
- Подготовив новые шарниры к замене, набиваем в них смазку в достаточном количестве.
- Производим установку внутреннего ШРУС, предварительно надев на полуось пыльник. Устанавливаем стопорное кольцо.
- Монтаж наружного шарнира осуществляем посредством ударов молотком, которые следует прикладывать к торцевой части ШРУС. Процедуру производим до момента фиксации стопорного кольца.
- Пыльники подлежат креплению с помощью новых хомутов.
- По завершении установки хомутов можно приступать к монтажу собранной полуоси.
- Далее производим заливку смазки в трансмиссионный агрегат.
Замена правого привода и замена левого привода вала на другой стороне авто Renault Logan практически ничем не отличаются от рассмотренной здесь процедуры.
Подготовка к ремонту
Перед началом проведения работ вам нужно подготовить весь комплект запчастей:
- Непосредственно ШРУС.
- Пыльник ШРУСа.
- Два хомута.
- Смазку на основе графита.
- Гайку ступицы.
Только после этого можно начинать проводить ремонт. Первым делом сливаете из коробки передач масло. Желательно слить все, так будет проще. По факту же достаточно вылить 2/3 от общего объема. В этом случае при вынимании шарнира не прольется масло из отверстий. Устанавливаете под задние колеса упоры. Затем при помощи молотка и подходящей выколотки расконтриваете гайку, выкручиваете ее, поднимаете ремонтируемую сторону и снимаете колесо.
Стоимость пыльников
Разброс цен достаточно велик: примерно от 150 до 1000 руб. и выше. Все зависит от марки автомобиля и производителя детали. Неоригинальные запчасти стоят дешевле. Однако бывает и так, что стоимость завышена неоправданно: например, из-за бренда. Так, цена чехлов к «Тойота Лэнд Круизер» доходит до 8000 руб. То же самое можно сказать и об иных престижных автомарках. Но далеко не все владельцы машин горят желанием платить такие деньги за, в сущности, обыкновенную резинку, пусть и высокого качества. Поэтому многие просто подбирают чехлы от других авто, подходящие по размеру и стоимости.
Причины разрыва пыльника:
- постоянная езда по воде и грязи;
- большая нагрузка на скручивание (регулярные резкие повороты);
- неосторожный (непрофессиональный) ремонт деталей подвески.
Замена пыльника наружного ШРУСа
Процесс для большинства легковых переднеприводных автомобилей одинаков. Работы лучше выполнять на смотровой яме. После закупки новых чехлов и (при необходимости) хомутов к ним, подготовьте инструмент:
- домкрат, противооткатные упоры и страховочные подставки;
- ключи (лучше головки) с воротком в соответствии с вашей моделью авто;
- молоток и металлическую щетку для очистки ржавчины;
- монтировку;
- чистую ветошь;
- специальную смазку;
- бензин для промывки.
Загоните авто на яму, для страховки включите 1-ю передачу, поднимите ручной тормоз. Ослабьте колесные болты и, сняв чехол, открутите ступичную гайку (обычно это ключ на 30). Чтобы это сделать, нужно ее раскернить – убрать загибы, входящие в паз. Установите машину на домкрат, под задние колеса подставьте упоры, страховочные подставки и снимите колесо с нужной стороны. Далее:
- при наличии защиты картера ее нужно снять;
- открутите болты крепления нижней шаровой опоры — обычно их два;
- выверните руль до упора, чтобы ШРУС стал минимальным по длине;
- отведите в сторону поворотный кулак и вытащите привод из ступицы;
- снимите хомуты и вытащите разорванный пыльник или разрежьте его;
- удалите старую смазку;
- сбейте гранату с вала: процесс непростой, нужно молотком стучать по ее наружному контуру, одновременно вытягивая другой рукой ШРУС на себя.
Если вам удалось это сделать, осмотрите стопорное кольцо на конце вала: возможно, вы его сломали (придется заменять): если нет, просто поправьте деталь. Теперь металлической щеткой очистите привод, особенно там, где был пыльник. Набейте в гранату смазку (например, ШРУС-4 или «Хадо»). Далее наденьте на вал пыльник. Потом через деревянную проставку забейте гранату обратно и натяните на нее пыльник, закрепите его хомутами. Соберите все в обратном порядке.
Что делать, если граната не сбивается
Вверните гайку крепления ступицы непосредственно в привод: при затягивании она будет выталкивать гранату. Если дело идет туго, попросите помощника газовым ключом держать за вал, чтобы он не проворачивался. В случае, когда граната с вала все равно не сходит (фанатизм не приветствуется, т. к. можно повредить подшипники в той части, что находится в КПП), есть второй способ замены пыльника, подразумевающий полное снятие привода, но об этом будет рассказано ниже, в разделе о замене чехла внутреннего шарнира.
Как заменить внешний пыльник ШРУСа без его снятия
Такое тоже возможно, по крайней мере, на отечественных автомобилях, но придется обзавестись (можно и одолжить) специальным устройством, которое растягивает пыльник. Приспособление представляет собой корпус с прикрепленными к нему подвижными рычагами и подсоединенным шлангом для подачи сжатого воздуха. На них надевается резиновый чехол и они его растягивают. Остается только протянуть приспособление через вынутую из ступицы гранату и отпустить рычаги. Более подробно процесс стоит посмотреть на видео.
Самодельное приспособление
Но возможна замена пыльника без снятия ШРУСа: подручными средствами. Для этого понадобится конус (например, раструб от огнетушителя) подходящего размера. Широкой частью его нужно надеть на «неподчиняющуюся» гранату. Пыльник натягивается на раструб с выворачиванием. Предварительно ШРУС смажьте снаружи. Придется приложить усилие, чтобы протолкнуть пыльник. После этого его остается вывернуть, как положено и закрепить.
