Как правильно заглушить клапан егр на дизеле

Основные причины неисправностей ЕГР

Наиболее частой причиной неисправностей системы EGR является нагар. Интенсивное образование нагара затрагивает гнездо или пластину клапана ЕГР. Нагар образуется в результате эксплуатации ДВС на топливе низкого качества. Система рециркуляции также выходит из строя по причине неисправностей и сбоев в работе системы питания дизельного двигателя, неполного сгорания топливно-воздушной смеси, отклонений в функционировании системы вентиляции картерных газов и т.д. Система ЕГР страдает от нагара в результате механического износа турбокомпрессора, поршней и цилиндров, закоксовки инжекторных форсунок, а также от различных сбоев в работе датчиков, которые передают на ЭБУ сигналы для управления клапаном EGR.

Если клапан ЕГР засорился, тогда он может работать некорректно или заклинить. В первом случае отмечается несвоевременное срабатывание клапана, что заметно в режиме холостого хода и не имеет явных симптомов и последствий для ДВС. Во втором случае клапан EGR может клинить в момент открытия или закрытия. Бензиновые агрегаты с заклинившим клапаном системы рециркуляции работают на холостом ходу крайне неустойчиво, увеличивается расход топлива. Дизельные моторы с неработающим клапаном EGR теряют мощность, работают более грубо и шумно.

Для выявления неисправностей системы рециркуляции отработавших газов необходимо провести визуальный контроль состояния трубопрводов, электрических разъемов датчиков и других систем. Углубленная диагностика подразумевает электронное сканирование и ряд процедур для проверки функциональности приводов и самого клапана EGR.

Необходимо проверить сопротивление, а также наличие управляющих  сигналов. Для этого используется осциллограф и мультиметр. Если сканирование показало, что давление на впуске отличается от нормы, а также имеет место повышенный расход воздуха, тогда возможно заклинивание клапана. Замена клапана EGR параллельно требует тщательной очистки сопутствующих магистралей и разъемов, так как остатки нагара в системе могут привести к повторному возникновению неисправностей системы рециркуляции отработавших газов через небольшой промежуток времени.

Клапан EGR с электромотором и обратной связью

Самый совершенный и удобный привод клапана EGR – электромагнитом или электромотором при наличии датчика положения самого клапана. Непосредственно шток клапана приводится через редуктор.

Распознать такой клапан EGR можно по его электрическому разъему: в нем 5 пинов. 2 пина на питание электромотора/электромагнита, 2 пина на питание датчика, 1 пин на сигнал с датчика положения.

Питание электромотора приходит по двум проводам большего сечения. Расположение пинов в разъемах во многих случаях разное.

Выбрать и купить клапан ЕГР, а также радиатор системы ЕГР и трубки системы ЕГР вы можете в нашем каталоге контрактных запчастей.

Как правильно заглушить клапан ЕГР на дизеле

Правильное отключение EGR на дизеле предполагает:

  1. Механический способ глушения клапана.
  2. Отключение при помощи блока управления.

На первом этапе устанавливают механическую заглушку клапана, после чего систему отключают на электронном оборудовании. Следует знать, что только физически заглушить клапан бывает достаточно лишь на некоторых автомобилях. После осуществления механического блокирования клапана требуется его программное отключение в ЭБУ, иначе на панели приборов будет гореть лампа «check» по причине ошибки системы рециркуляции, а двигатель задействует аварийный режим, при котором ограничивается отдаваемая мощность.

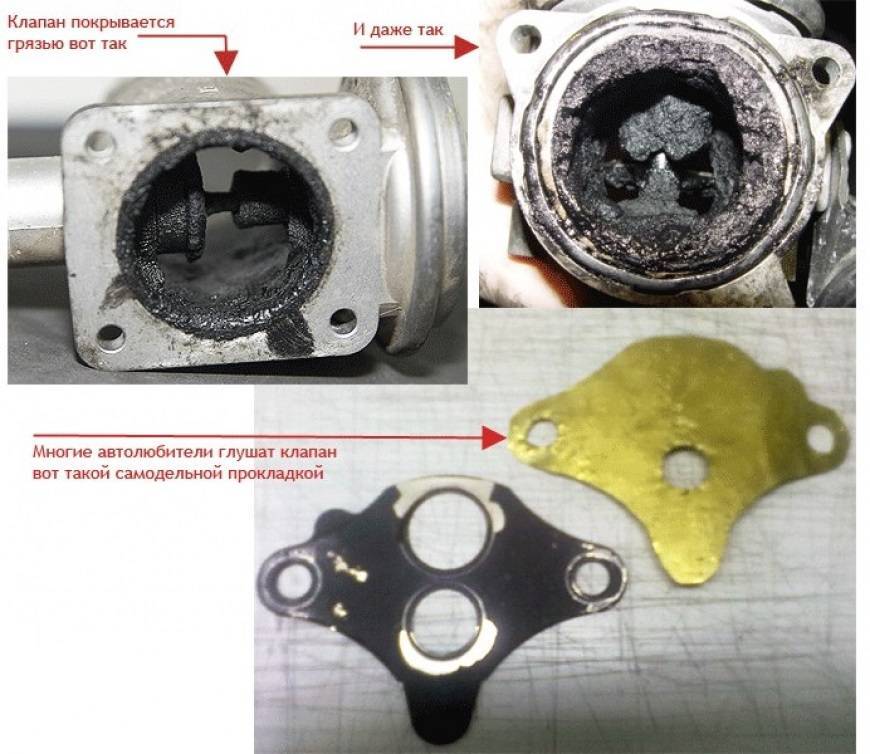

Самый простой вариант заглушки клапана осуществляется следующим образом:

Клапан, который чаще всего располагают возле впускного коллектора, снимают, открутив несколько болтов.
Если необходимо, демонтируют впускной коллектор и чистят его каналы от загрязнений.
Извлекают прокладку, расположенную на месте крепления клапана.
Снятая прокладка используется в роли шаблона, по которой вырезают из стального листа прокладку-заглушку, и проделывают в ней отверстия под болты. Нередко заглушку под некоторые модели автомобилей можно встретить в продаже.
Обратная установка клапана с применением прокладки и заглушки

Затяжка болтов производится с особой осторожностью из-за их хрупкости.
Отключают вакуумные шланги, так как они в системе открытия клапанов больше не задействуются.
Внесение изменения в прошивку ЭБУ, чтобы избавиться от ошибки EGR.

Система рециркуляции отработавших газов ЕГР (англ. Exhaust Gas Recirculation) является решением, которое снижает уровень оксидов азота в отработавших газах бензинового или дизельного двигателя. Данная система применительно к современным ДВС отсутствует только на бензиновых турбомоторах.

Для дизельных двигателей выдвигаются различные требования касательно стандартов токсичности отработавших газов. По этой причине EGR дизельного мотора может быть реализована по различным схемам. Система рециркуляции отработавших газов ЕГР дизельного двигателя может быть:

  • системой высокого давления;
  • ЕГР низкого давления;
  • комбинированной системой EGR;

Читайте в этой статье

Последствия глушения ЕГР

Из этого можно сделать вывод, что система ЕГР играет не последнюю роль в роботе двигателя. Это целый алгоритм действий, которые предпринимает ЭБУ, чтобы обеспечить ПРАВИЛЬНУЮ работу двигателя. Каждый параметр цепляется за другой и образует цепочку необходимых процессов. Поэтому удаление одного звена в этой цепи может разрушить весь алгоритм и привести к нехорошим последствиям. Может и не сразу это будет заметно, а потом, спустя несколько тысяч км, когда Вы уже забудете, что когда-то вмешивались в работу системы.

Многие ставят заглушки в клапан ЕГР, но при этом не задумываются о том, что ЭБУ продолжает открывать клапан, как и раньше. Но газы не проходят, а ЭБУ этого не видит… Он продолжает выставлять УОЗ, заложенный в его память при открытии клапана ЕГР. Думаю, не сложно догадаться, что происходит дальше… УОЗ получается очень завышен для таких условий работы.

Также довольные автовладельцы даже не подозревают, что вместе с заглушкой они загнали топливные коррекции далеко в плюс… Ведь вместо снижения количества кислорода при открытии клапана, мы подаем столько же кислорода, сколько при закрытом клапане. И датчик кислорода это видит и сообщает блоку управления об избытке кислорода в выхлопе. Для блока управления это означает недостаток топлива и он начинает изменять топливные коррекции в сторону плюса.

Потом при диагностике этот факт обнаружится и начнутся поиски причин больших топливных коррекций. Начнут менять исправный топливный насос на такой же исправный, чистить чистые форсунки, менять новые фильтры… В итоге приговорят к замене “мозги” системы управления двигателем. Хотя в этом случае виновны не “мозги машины”, а мозги ее владельца…

Об этом я рассказал в видео в конце этого поста.

Но кому это нужно – главное, чтобы ошибка не выскакивала и “чек” не горел…

Также не могу понять выражений – “после глушения ЕГР – холостой ход стал ровным”. Это не правда, так как ЕГР на холостом ходу не работает!

Или такое – “заглушил клапан ЕГР – и машина перестала дёргаться”. А раньше не дёргалась с этим же клапаном? Или Вы из салона выехали на дерганой машине? Конечно же нет.

Просто в этих случаях система неисправна или требует чистки!

Но, опять же, кому это надо? Проще заглушить и ремонт окончен…

Это можно сравнить с заклинившим тормозным суппортом – проще колодки снять, чтобы колесо нормально крутилось, а не суппорту профилактику сделать.  А чо? Видел таких – колодки смазкой смазали, чтобы не тёрли сильно  Хорошо хоть в интернете не похвастались, а то на следующий день пол страны бы колодки намазали, чем Бог послал.

Если уж копоть Вам мешает больше, чем правильная работа двигателя, тогда убирайте клапан ЕГР не только физически, но и программно. И готовьтесь менять масло почаще, так как оксиды азота в газах, прорываясь в картер двигателя ухудшат свойства моторного масла.

Кстати, если появляется много нагара от системы рециркуляции, тогда необходимо не ЕГР глушить, а двигатель в норму приводить! Это как индикатор того, что в цилиндрах сгорает не только топливо-воздушная смесь, но и много масла.

Вот пример клапана на десятилетнем авто. 10 лет! И система никогда не обслуживалась. Тут что много нагара? Просто мотор нормальный и обслуженный

А если Вы решили подумать о природе и не собираетесь мешать работе двигателя, тогда проводите регулярную чистку системы и она не доставит Вам проблем.

Исправная система ЕГР помогает двигателю, а неисправная – мешает!

Неисправности EGR и их диагностика

Наиболее слабым местом в системе рециркуляции в большинстве случаев является сам клапан EGR. Его детали находятся в постоянном контакте с раскаленными газами, несущими различные несгоревшие частицы. В результате происходит засорение или отложение нагара на гнезде, что приводит к заклиниванию клапана в открытом или закрытом положении. Частными случаями являются подклинивание, несвоевременное срабатывание. Особенно быстро клапан ЕГР выходит из строя при нарушениях в работе системы питания, приводящих к неполному сгоранию смеси, а также при использовании некачественного топлива.

Симптомами, указывающими на незакрывающийся клапан EGR, являются:

  • нестабильная работа двигателя на холостом ходу;
  • снижение мощности дизеля;
  • рывки при движении автомобиля (особенно в режиме ускорения);

При постоянно закрытом клапане рециркуляции бензиновый двигатель начинает расходовать больше топлива, а дизельный работает более «жестко». Промежуточные варианты вроде медленного срабатывания клапана из-за подклинивания приводят к неочевидным последствиям, но, как правило, в итоге все равно страдает холостой ход.

Если клапан ЕГР отказывается работать, то можно его снять и попробовать почистить. Необходимо обеспечить плотное прилегание клапана к седлу и свободное перемещение штока. Если почистить клапан не удалось, то придется покупать новый, что является удовольствием не из дешевых. Поэтому оптимальным вариантом выглядит периодическое обслуживание системы EGR с проверкой работоспособности всех компонентов и чисткой отдельных, склонных к загрязнению, деталей.

В системе рециркуляции могут возникать и другие неисправности, не связанные с основным клапаном. Нередко из строя выходят управляющие разрежением термоклапаны и соленоиды, а также вакуумные усилители. В ряде случаев может быть нарушена герметичность подводящих трубок или забит канал подачи выхлопных газов. В каждой конкретной ситуации должна производиться диагностика с использованием соответствующих приборов.

Диагностический сканер, подключаемый к ЭБУ, позволяет считать коды ошибок, относящиеся к неправильному функционированию EGR. Для проверки соленоидов и датчиков применяются вольтметр, омметр, осциллограф и другие приборы. Основным пособием при устранении поломок в системе ЕГР должна стать техническая документация к автомобилю, описывающая процедуры проверки элементов. Без подобного руководства трудно вычислить алгоритм работы и определить, при каких условиях тот или иной компонент должен сработать. Из-за этого могут быть сделаны ошибочные выводы.

Отключение системы рециркуляции отработанных газов ЕГР/EGR

Отключение клапана ЕГР (от англ аббревиатуры EGR – Exhaust gasrecirculation, рециркуляция отработанных газов). В русскоязычном варианте эту систему так же называют АГР

Для чего нужна система ЕГР/АГР?

Данная система была разработана инженерами для улучшения экологических норм – снижения выбросов в атмосферу окисей азота, вредных для здоровья человека.

Топливная смесь, сжигаемая в цилиндрах, состоит из топлива (дизельное топливо, бензин или газ) и воздуха из атмосферы. Воздух, в свою очередь, содержит около 21% кислорода и 78% азота. При высоких температурах, которые достигаются при горении топливной смеси в цилиндрах двигателя, азот окисляется, образуя те самые вредные выбросы

Принцип работы

Система состоит из следующих основных компонентов: патрубков, забирающих из выпускного коллектора часть выхлопных газов, клапана ЕГР и его привода, патрубков, ведущих к впускному коллектору

Работа клапана ЕГР управляется и контролируется электронным блоком управления двигателем (ЭБУ/ECU). В программе (прошивке) ЭБУ определено, в каком отношении будет подаваться в цилиндры топлива, воздуха и отработанных газов для разных режимов работы

В режимах работы двигателя, требующих максимальной мощности, в цилиндры подается 100% воздуха и не подаются отработанные газы. В переходных режимах, где не нужна большая отдача мощности от двигателя, ЭБУ открывает клапан ЕГР, строго дозирует подачу отработанных газов и топливной смеси, контролируя эту работу

Отключение системы

Отключение системы рециркуляции отработанных газов заключается в отключении управления этой системой, её контроля и настройка топливной смеси на работу без отработанных газов.

Так как работа системы определена в ЭБУ, то необходимо его перепрограммировать: скачать программу, её изменить и записать обратно в ЭБУ. В зависимости от типа ЭБУ, возможно производить работы через диагностический разъем или его разбирать, если существует защита от программирования

Надо понимать, что при программном удалении ЕГР работа двигателя будет настроена на чистый воздух и необходимо обеспечивать физическую блокировку подвода отработанных газов во впускной коллектор. На заглушенном двигателе клапан находится в закрытом состоянии и при отключении системы он никогда уже не откроется – управление будет отключено. Если на клапане в большой степени присутствует нагар, то существует вероятность, что он не будет герметичным. В этом случае его необходимо будет снять и чистить или ставить заглушки

Вот некоторые примеры клапанов ЕГР с большим слоем нагара. ЕГР от BMW:

ЕГР от Mercedes

На фото не вооруженным глазом видны в большой степени отложения смолы и сажи

Плюсы и минусы отключения ЕГР

Если система рециркуляции отработанных газов вышла из строя, то в большинстве случаев ЭБУ двигателя включает специальный режим работы – аварийный режим: включается индикация «checkengine» на приборной панели, в память ЭБУ записывается код возникшей ошибки, ограничивается мощность двигателя (для турбированных – ограничиваются обороты, отключается турбина). На дизельных двигателях, удовлетворяющих евро 4 и установлен сажевый фильтр, неработающий клапан может привести к быстрому засорения сот фильтра (*)

При отключении этой системы можно навсегда решить её проблемы

Помимо решения проблем, так же улучшаются характеристики работы двигателя. Это связано с тем, что его работа настраивается на чистый воздух. Такими манипуляциями нельзя увеличить мощность при работе «газ в пол», так как ЕГР в этом случае закрыт (как было описано выше), но в переходных режимах работа улучшается

Так как выхлопные газы содержат частицы сажы и смолы, поступая обратно в цилиндры, они вызывают больший износ двигателя и ухудшают качество моторного масла, в конечном счете приводящее в выходу двигателя из строя

Из отрицательных сторон отключения можно лишь привести незначительно возросший уровень выброса в атмосферу вредных окисей азота

(*) Стоит отметить, что при наличии сажевого фильтра работы по удалению клапана ЕГР рекомендуется выполнять совместно с удалением сажевика

Контакты:

Остались вопросы? Звоните

Пишите:

Стоимость работ

Программное отключение ЕГР

 *от 5000 руб

Установка физических заглушек

 *от 1000 руб

*Точную стоимость работ уточняйте по телефону у наших менеджеров

Примеры

Вот несколько работ по удалению системы ЕГР. По интересующему Вас автомобилю можно посмотреть отчеты в соответствующем разделе

Надо ли глушить ЕГР на дизеле

В бензиновых двигателях существует такая проблема, как потеря энергии на дросселирование. И вот клапан ЕГР способен снизить данный эффект на небольших нагрузках. Это помогает повысить экономию топлива и улучшить работу ДВС.

Дизельные моторы не теряют энергию на снижении давления газа при протекании через дроссель. И преимущества ЕГР в нивелирование данного эффекта не имеют значения. А вот понижение температуры сгорания топливной смеси влечет за собой увеличение количества сажи в дизелях. Это обстоятельство послужило причиной для появления сажевых фильтров на дизельных моторах.

Если присутствует неисправность в виде неплотно закрытого клапана, то мощность дизельного двигателя существенно снижается. Происходит значительное образование нагара на системе впуска, вихревых заслонках, клапанах и коллекторах. Иногда даже уменьшается сечение впускного коллектора до критических показателей. Расход топлива увеличивается. Из-за большого количества сажи приходиться часто менять масло. Все сложности, связанные с ЕГР, снижают надежность работы ДВС.

Система заботится о чистоте окружающей среды, приводит автомобиль в соответствие с европейскими экологическими стандартами. Но реальная действительность такова, что в российских условиях эксплуатации автомобиля с использованием топлива ненадлежащего качества, система ЕГР загрязняет двигатель. Для стабильной работы дизельного мотора и во избежание перерасхода топлива необходимо заглушить систему ЕГР.

Зачем ставить заглушку

Если система рециркуляции работает неправильно, то приходиться менять клапан и чистить все детали узла. Такая ремонтная процедура будет проходить с определенной периодичностью и стоить немало денег. А желание каждого владельца автомобиля посещать технические сервисы как можно реже естественно и логично.

Система ЕГР ориентирована на высококачественное топливо, которое на отечественных автозаправочных станциях не всегда соответствует стандартам. По этой причине работа клапана и датчиков часто не стабильна, на них образуется нежелательный налет.

При интенсивной эксплуатации автомобиля перебои в работе ЕГР будут заметны уже через несколько месяцев. Это послужит причиной неоднократного обращения в сервисные мастерские. Нарушить функционирование системы может не только дизельное топливо плохого качества, но и следующие факторы:

  1. Поломка датчиков.
  2. Неисправность цилиндропоршневой группы.
  3. Нарушения в турбокомпрессоре.
  4. Сбои в системе вентиляции.

Система ЕГР капризна, и на дизельных моторах нередко выходит из строя. Как правило, она регулирует только объем токсичных выбросов, а на технические характеристики автомобиля положительного влияния не оказывает.

Основные проблемы в работе двигателя, связанные с рециркуляцией:

  1. Мотор теряет высокие показатели КПД.
  2. Возрастает количество твердых образований из-за вторичного использования отработанных газов.
  3. В камеру сгорания попадают смолы, что приводит к ухудшению работы двигателя.

Главной функцией системы ЕГР считается уменьшение общего количества токсичных выбросов в атмосферу. Но на деле получается, что клапан и датчики загрязняются. При такой ситуации система рециркуляции отработавших газов быстро выходит из строя и не в состоянии работать качественно на протяжении длительного времени.

Большинство специалистов автосервисов настоятельно рекомендуют заглушить ЕГР. Стоит внимательно отнестись к проверке положения клапана при проведении данной работы. Если клапан не будет находиться в закрытом положении, то после отключения ЕГР часть отработанных газов будет возвращаться обратно на впуск.

Правильно установленная заглушка решает все проблемы, вызванные клапаном ЕГР. В некоторых случаях улучшает коэффициент полезного действия двигателя. Специалисты автосервиса определяют особенности установления заглушки на конкретный автомобиль и выполняют работу. Перед монтажом обязательно следует удостовериться, что глушение не станет причиной сбоев в работе двигателя.

Решение проблем с EGR

Итак, устранить неисправность можно следующими способами:

  • замена клапана на новую оригинальную деталь;
  • использование китайских аналогов;
  • удаление EGR из системы с программным отключением;
  • программное закрытие клапана.

О первом способе мы уже говорили. Он не самый простой и дешевый, но вполне имеет право на существование. Главное помнить, что если система вышла из строя раньше положенного срока (тысячах на ста пробега или меньше), то, скорее всего, есть какая-то проблема в моторе. Ее нужно обязательно найти и устранить, иначе замена клапана может повториться в ближайшем будущем, и вы просто выкинете деньги на ветер.

О втором способе говорить не будем вообще. Тут без комментариев.

Наиболее дешевый и надежный – третий способ. Именно им обычно и пользуются при отключении EGR.

Итак, тут надо разделить механическую и программную часть работы. Что требуется сделать с механикой?

В общем-то, задача сводится к тому, чтобы перекрыть поток через клапан. Первое, что делают – ставят заглушку. Многие считают, что сделать это легко. Отчасти это так и есть. Но не надо пытаться ставить на пути горячих выхлопных газов заглушку из тоненького паронита или тонкой стали. Такие заглушки прогорают очень быстро, иногда они вообще держатся до первого хорошего нажатия на педаль газа. Заглушку надо делать из стали, лучше нержавейки, причем ее толщина должна быть минимум 2,5-3 мм.

Если с тем, чтобы заварить клапан или демонтировать его и поставить диффузор обычно нет сложностей, то демонтаж клапана с охладителем может быть сложным. Если у клапана есть свой охладитель, то на подающий и отводящий патрубки EGR просто ставят заглушки. Так, например, поступают в случае работы с моторами BMW М-серии. А вот, например, у моторов Volkswagen или BMW серии N автономного контура нет, тут систему охлаждения приходится «кольцевать».

Если с механической частью работы в большинстве сервисов все же справляются, то вот с программной частью ошибки встречаются регулярно. Итак, что нужно сделать с софтом?

Во-первых, запретить клапану открываться. Тут вроде бы все ясно, если программист знает, как найти в прошивке соответствующие карты EGR, но вот дальше все может быть гораздо сложнее: надо исключить ошибки по системе EGR, то есть полностью удалить ее из программы.

Вот тут некоторые программисты сильно перебарщивают и удаляют все, что попадется под руку. Часто их вмешательство затрагивает всю систему диагностики, после чего устранение последствий становится процессом долгим и сложным. И, как правило, дорогим (время – деньги, это очевидно).

Помимо этого следует отключить аварийный режим, в который отправляет нерабочий EGR. И, наконец, на некоторых автомобилях нужно перекалибровать карты по воздуху (поток воздуха через MAF), если софт не делает это автоматически. Иногда об этом тоже забывают, и ЭБУ сходит с ума, пытаясь понять, какой пришел воздух, откуда в нем столько кислорода, и что ему теперь делать с этой непонятной смесью.

А теперь последний способ – программно дать команду на закрытие клапана EGR. Этот метод можно использовать не всегда. Например, он оправдан, когда физический доступ к EGR затруднен из-за конструктивных особенностей автомобиля. И он совсем невозможен, если клапан уже заклинил: программа такой клапан с места не сдвинет. Тут выход один – разбирать и делать все по-человечески.

Надежность этого метода не всегда абсолютна. В первую очередь из-за того, что не всегда можно гарантировать, что клапан перекрыт полностью. Это может привести к попаданию сажи и прочих отходов горения в цилиндры, так и к неучтенному количеству воздуха, поступающего через неплотный клапан. Поэтому предпочтительнее все же глушить EGR полностью: одновременно механически и программно.

Принцип работы EGR

Идея состоит в подмешивании некоторой части выхлопных газов к воздушной массе, находящейся во впускном коллекторе. Где высокое содержание окиси азота вызывает повышение температуры в камере сгорания. Как известно, сгорание возможно только в присутствии кислорода. Выхлопные же газы, которые предварительно были смешаны с воздухом, снижают содержание данного элемента.

Таким образом температура в камере сгорания топлива снижается, что благотворно влияет на состояние системы, а также позволяет снизить токсичность выхлопа и расход топлива.

Устройство системы EGR Система Exhaust Gas Recirculation включает в себя:

Основную часть — клапан EGR. Данный элемент обеспечивает перемещение газов из выпускного в впусное отверстие двигателя. Поскольку клапан постоянно контактирует с раскалёнными газами, он имеет наименьшую продолжительность эксплуатации, нежели другие составляющие EGR.

Основная неисправность клапана, она же и самая главная причина поломки всей системы, — отсутствие герметичности.

В разновидностях системы EGR координирование работы может осуществляться, как при помощи электрических сигналов, так и при помощи пневматической системы. Последний тип управления является наиболее распространенным.

Cоленоид EGR. Используется в системах, которые имеют пневматическое управление клапаном.

Основная неисправность точно такая же, как и в случае клапана, а именно негерметичность. Неисправность соленоида EGR сказывается на функционировании двигателя точно также, как и в случае поломки клапана, система теряет герметичность и возможны утечки выхлопных газов, в результате чего дальнейшая эксплуатация становится небезопасной.

Датчик изменения положения штока клапана EGR, также называемый датчиком степени открытия клапана системы.

Бывают ситуации, когда данный элемент выходит из строя, однако в этом случае помимо загоревшейся лампы неисправности двигателя никаких других неприятных и тем более опасных последствий не имеется.

Блок управления двигателем внутреннего сгорания. Различные системы могут иметь самый разный набор компонентов, однако клапан EGR есть в абсолютно всех.

Именно от этого элемента во многом зависит не только функционирование всей системы EGR, но и двигателя. На некоторых двигателях внутреннего сгорания, работающих совместно с системой, EGR применяют дополнительные меры направленные на охлаждение газов. Для этого данный узел входит в систему охлаждения двигателя. Подобная мера позволяет еще больше уменьшить уровень выброса оксидов азота. Как работает система EGR Работа во многом определяется типом двигателя внутреннего сгорания.

В двигателях, работающих на дизельном топливе, открывание клапана происходит на холостом ходу, что обеспечивает до половины воздуха на впуске.

С возрастанием количества оборотов происходит пропорциональное закрытие клапана, вплоть до того, что он закрывается полностью при максимальной нагрузке. Во время прогрева двигателя клапан тоже полностью закрыт.

В случае двигателей, которые функционируют на бензине, система не работает на холостом ходу, а также не включается на наибольших оборотах.

Работает при средней или низкой нагрузке, обеспечивая от 5 до 10 процентов воздуха, подаваемого в систему.

  • электрическая;
  • пневматическая.

Наиболее распространена вторая.

Действие системы EGR с пневматическим управлением следующее: ·

  • При появлении вакуумного разряжения в камере сгорания диафрагма устремляется вверх, в результате чего преодолевается усилие пружины, которая прижимает заслонку. Таким образом, клапан открывается и выхлоп поступает в камеру.
  • После снижения температуры в камере, разряжение в ней также уменьшается, в результате чего клапан закрывается под действием пружины. В случае электрического управления есть датчик, который реагирует состояние разряжения и подает сигнал об открытии клапана. При снижении уровня разряжения, а значит и температуры, соответственно происходит закрытие.

Основные неисправности системы

Систему EGR можно смело назвать очень капризной. Периодически она выходит из строя, причем проблемы могут наблюдаться некоторые время, после чего они исчезают на некоторое время. Как же поступить владельцу автомобиля с проблемой EGR-системой? Разумеется, обращаться к специалистам. Самостоятельный ремонт не всегда дает желаемый результат, а в отдельных случаях и вовсе является пустой тратой времени. Мы лишь дадим пару рекомендаций, а также рассмотрим основные неисправности. Касательно неисправностей:

  • Нестабильные холостые обороты;
  • Появление значка “Check Engine” на приборной панели;
  • Изменение состава выхлопных газов (зачастую выхлоп становится черными);
  • Повышение расхода горючего;
  • Набор скорости рывками;
  • Хлопки в районе глушителя при сбросе газа;
  • Ощутимая потеря мощности силового агрегата.

Выше уже было указано, что неисправности могут давать о себе знать лишь некоторое время. Реальный пример: спустя 15-20 минут после запуска двигателя он начинал сбоить, однако приходил в норму пару минут. Оказывается, целая система можно «смазать» работу одного из цилиндров. Здесь нет строгой избирательности: проблема может коснуться любого из цилиндров. Это пример того, когда единственно верным решением будет консультация и проверка у специалиста по двигателям.

Итак, у автолюбителя возникли подозрения в том, что система EGR работает неправильно. Общая рекомендация для автомобилей с классической системой: заглушить вакуумный порт; очистить клапан EGR; проверить выхлопную систему; проверить каталитический конвертор и заменить его при необходимости; заменить клапан EGR, если его калибровочная пружина ослабла; настроить холостые обороты

Также обращайте внимание на ошибки – расшифровав их код, можно выявить причину неисправности

Автолюбителям важно помнить, что система EGR довольно быстро загрязняется продуктами сгорания. Особенно страдает клапан

Периодически его нужно прочищать. Если очистные работы не производить, клапан покроется нагаром так сильно, что его зазор уменьшится до нескольких миллиметров. Разумеется, нормально открываться и закрываться он уже не будет

Особенно страдает клапан. Периодически его нужно прочищать. Если очистные работы не производить, клапан покроется нагаром так сильно, что его зазор уменьшится до нескольких миллиметров. Разумеется, нормально открываться и закрываться он уже не будет.

Преимущества и недостатки

Итак, в статье было изложено, для чего необходима система рециркуляции и почему она может выйти из строя. У заглушки ЕГР есть свои плюсы:

  1. Впускная система двигателя очищается от сажи и последующее загрязнение практически не происходит.
  2. Автомобили с турбированными двигателями больше не страдают от турбо ям.
  3. Увеличивается мощность и динамика разгона машины.
  4. Полностью исчезает проблема ошибок бортового компьютера, по причине неисправности запорного клапана.
  5. Двигатель работает легче, особенно во время прогрева в холодные сезоны.

Теперь не требуется заботиться о частой смене масла, машина не реагирует на низкое качество горючего. При возникновении неисправности точно понятно, в чем причина. Замена этого механизма на некачественный, но более дешевый аналог, добавит проблем и лишних финансовых расходов.

Минусы у этой процедуры есть. Основной заключается только в больших выбросах углекислого газа в атмосферу. Также при наличие запорного механизма автомобиль, а особенно его двигатель, должен быть всегда в идеальном техническом состоянии, что на практике не всегда возможно поддерживать.

Чаще всего на проблему с рециркуляцией жалуются владельцы дизельных автомобилей. Солярка более жирная, поэтому сажи от ее горения значительно больше. У двигателей на бензиновом топливе, при условии, что оно качественное, EGR эксплуатируется согласно заявленному числу пробега. Деталь достаточно надежная. Но проблемы возникают ближе к концу срока эксплуатации и для ее решения требуются большие вложения. Глушить или нет систему EGR этот вопрос возникает у владельцев подержанных автомобилей. Старые двигатели страдают от износа поршневой группы, утечки масла, подсоса воздуха. Для таких автомобилей решение снять клапан будет намного полезнее.

Вред

У ЕГР всего одна функция и двигатель вполне способен обойтись без нее. Польза от повторного сжигания выхлопных газов есть только атмосфере, но для двигателя от нее больше вреда.

  1. Накопление сажи в двигателе. Повторное сгорание не защищает силовой агрегат от доли оставшегося налета, который со временем накапливается.
  2. Нарушение теплообмена. Накопившаяся сажа приводит к перегреву поршневой группы. Слой сохраняет температуру в цилиндрах, но не позволяет ему охлаждаться от работы вентилятора. Образуется разница температуры внутри и снаружи силового агрегата. Теперь на охлаждение тратиться больше ресурсов.
  3. Снижение мощности. Мотор тратить ненужный ресурс на двойное сжигание. У двигателей с пробегом и рядом неисправностей это особенно заметно.
  4. Уменьшение динамических характеристик. При повторном сгорании, энергия тратится на работу рециркуляции, а не на поддержание динамики разгон. Особенно этот эффект заметен на дизельных машинах, так как содержание сажи для сгорания значительно больше.
  5. Влияние на бортовой компьютер. Любые неисправности системы приводят к ответной реакции и выдачи оповещения о сбое работы силового агрегата.

Все эти нюансы становятся дополнительными доводами для отключения ЕГР.
