Как снять ведомую шестерню стартера скутера (на примере Honda Lead)

Фотоотчёт: Ремонт стартера скутера

При любом подозрении на неисправность стартера я его сразу же снимаю с двигателя и выкидываю на помойку. У меня попросту нет времени заниматься ремонтом подобной мелочевки. Особенно, когда мотосезон в самом разгаре и всем нужно побыстрее отремонтироваться и ехать по своим делам.

Но, в особо редких случаях я за ремонт стартеров все же берусь, когда попадается на ремонт редкая модель скутера на которую трудно найти запчасти или когда скапливается несколько неисправных стартеров из которых я потом собираю один.

Сам по себе ремонт или диагностика не представляет особых трудностей, даже для новичка. И будет в основном заключаться в разборке, мойке, проверке, зачистке рабочих поверхностей деталей и сборке. Но с ремонтом мы пока торопиться не будем. Начнем лучше с общих вопросов, а темы ремонта коснемся в самом конце статьи.

Где находиться стартер у скутера?

Найти стартер на двигателе скутера очень просто: снимаем передний пластиковый капот двигателя и подседельную емкость, осматриваем двигатель и находим на нем небольшую цилиндрическую деталь (примерно такую как на фото) расположенную перпендикулярно продольной оси двигателя к которой подходит толстый провод питания — это и будет стартер.

На большинстве моделей скутеров стартер установлен в верхней части двигателя сразу за цилиндром. В редких случаях — стартер устанавливается спереди или снизу двигателя.

Как проверить стартер скутера?

Если при нажатии на кнопку запуска, стартер не крутит, то эта ситуация не всегда может нам говорить о его неисправности. Помимо самого стартера в электрике скутера есть несколько элементов управляющих его работой. Таких как аккумуляторная батарея, реле, кнопка запуска и провода подводящие питание. И при отказе хотя бы одного из этих элементов — полностью исправный стартер работать не будет.

Поэтому, чтобы не терять много времени и не делать потом лишнею работу, мы не будем гадать, а поступим проще: пойдем по методу исключения: подключим стартер напрямую к аккумуляторной батарее — минуя реле, цепь кнопки запуска и штатные провода питания, тем самым полностью исключим неисправности в элементах отвечающих за работу стартера.

Проверка стартера

Не снимая стартера с двигателя — ищем на его корпусе клемму питания и отключаем от нее провод. Снимаем с скутера аккумуляторную батарею (заряженную), ищем, просим у кого-нибудь или покупаем два куска толстого медного провода. Подключаем провода к клеммам аккумулятора. Затем, провод идущий от минусовой клеммы аккумулятора прикладываем к корпусу стартера, а второй провод — идущий от плюсовой клеммы аккумулятора — прикладываем к клемме питания стартера

Как снять стартер на скутере?

После того как мы нашли стартер и обеспечили к нему свободный доступ — ищем на его корпусе клемму к которой подходит провод питания и откручиваем от нее провод. Затем, определяемся в каком месте стартер крепится к корпусу двигателя, отворачиваем крепежные болты и вынимаем его из своего посадочного места.

Ремонт стартера скутера

Если у вас в один прекрасный момент стартер отказывается запускать двигатель-не расстраивайтесь, возможно его еще можно вернуть к «жизни». В большинстве случаев стартер отказывает из-за различного рода загрязнений или износа щеток устранить все эти неполадки под силу даже новичкам. Для того чтобы быть уверенным что именно стартер неисправен и не «хочет» крутить двигатель, можно подключить его напрямую к аккумулятору (аккумулятор должен быть заряжен), если картина не изменилась стартер молчит или крутит плохо, значит причина в нем.

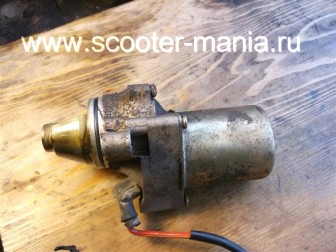

Вот такой стартер мы сегодня будем с вами рассматривать, о том где находится стартер и как его снять читайте здесь.

Для того что бы разобрать стартер нам нужно открутить два болта на крышке стартера и придерживая вал рукой аккуратно снять крышку.

Внутри крышки находятся два постоянных магнита

После извлечения вала из корпуса обнаружилась первая неисправность: одна щетка оказалась обломанной и ее фрагмент находился внутри корпуса на фото выделен красным.

Вторая неисправность: сильный износ щеток.

Третья неисправность: сильное загрязнение коллектора ротора, для того что бы устранить данную неисправность нам надо иглой вычистить всю грязь между ламмелями коллектора и затем отшлифовать коллектор наждачной бумагой.

Вот что должно получится в итоге.

Далее все хорошо промываем желательно спиртом, ставим новые щетки (при установке новых щеток не забудьте правильно завести проводки в специальные пазы в корпусе), смазываем втулки в которых вращается ротор тугоплавкой смазкой и собираем стартер.

После сборки стартера его желательно проверить, для этого: подключаем стартер через амперметр к аккумулятору и смотрим на ток холостого хода, он должен быть примерно такой как на фото. Ток холостого хода для разных моделей стартеров может отличатся в значительных пределах.

Если после всего проделанного у вас стартер плохо, вращается, греется, ток холостого хода слишком высокий, тогда скорей всего неисправен ротор который можно поменять на новый или перемотать.

Источник

2 thoughts on “Как снять стартер с двигателя скутера”

вопрос не по теме — подскажите кто в курсе какой аккумулятор идет на скутер рейсер метеор. В интернете везде пишут по разному, в инструкции написано 7 ампер часов, но он не помещается в отсек для него.

Здравствуйте,извините если написал вопрос не по теме. Такая проблема,отказали все приборы на скутере,не работает ни свет,ни пульт сигналки,приборы тоже не работают,с ножки скутер заводится и работает,но приборы и свет так же не работают,аккумулятор был севший,я его зарядил,после подсоединения аккумулятора скутер сам по себе стал заводится и быстро садиться. Скажите в чем может быть причина?

Неисправности

Ломаться в стартере особо нечему и все его неисправности заключаются в износе, зависании щеток и загрязнении коллектора, что нередко бывает из-за попадания в корпус моторного масла из картера двигателя. Стоит отметить, что неисправности связанные с загрязнением коллектора и износом щеток являются типичными для электрических двигателей постоянного тока.

Изношенные щетки, а равно — грязный коллектор препятствуют прохождению электрического тока через щетки к ламелям обмоток ротора и поэтому стартер перестает работать. В этом случае, для восстановления работоспособности стартера нам понадобиться всего лишь почистить и вымыть коллектор и заменить щетки на новые или изготовить их самостоятельно (об этом позже).

Помимо чисто механических неисправностей связанных с износом и загрязнением токопроводящих элементов — существует еще целый ряд неисправностей связанных с коротким или межвитковым замыканием обмоток ротора, а также с нарушением контакта вывода обмоток с ламелью коллектора и обгоранием изоляции проводов.

Все эти неисправности характеризуются повышенным шумом и нагревом стартера во время работы и падением его оборотов. Если после очистки коллектора и замены щеток на новые — стартер плохо крутит, греется, гудит, то скорей всего с обмотками ротора не все в прядке. Либо они замкнули, пробили на массу либо попросту сгорели. И с этим уже ничего не поделаешь.

Правила эксплуатации мопеда

Срок службы мопеда зависит от обслуживания. Уход сводится к соблюдению правил, рекомендованных производителем.

К основным относится:

Обкатка нового скутера. Первое касается обкатки нового скутера. Первые 1000 км нельзя перегружать скутер. При длительной езде необходимо останавливаться каждые 30 минут, чтобы предотвратить перегрев движка.
Правильная эксплуатация зимой. Нужно слить топливо перед тем, как убрать скутер в гараж на зиму. Остатки топлива могут разрушить бак и залить карбюратор. Если планируется эксплуатация скутера зимой, нужно поменять топливо, проверить заряд аккумулятора, уровень масла, состояние фильтров и давление в колесах (оно должно быть около 1,5 атмосфер).
Правильная эксплуатация летом

В жару важно не допускать перегрева скутера. При длительной езде при 30 градусах цилиндры будут постоянно перегреты

Из-за этого может порваться ремень или поломаться двигатель. Еще не стоит долго выжимать ручку газа, а при остановках сразу глушить двигатель.
Использовать качественное топливо. Бензин должен быть не ниже 92-го. На новом мопеде первый раз менять масло нужно после пробега в 500 км. Последующая замена понадобится через каждые 1000 км. Первый раз менять масло в заднем редукторе необходимо после 200 км, затем каждые 5000 км.
Замена ремня вариатора. Эта деталь относится к расходным материалам, так как быстро изнашивается из-за большой силовой нагрузки. Если мопед перестал выжимать высокую скорость, значит, деталь и ее комплектующие нужно заменить.
Обслуживание карбюратора. Процедура включает визуальный осмотр на наличие течи и уровня расхода бензина, проверку состояния соединительных элементов и исправности элементов агрегата.
Контроль качества фильтрации. Фильтр нужно своевременно заменять, после установки пропитывать специальным средством. Это нужно для качественной очистки воздуха. Грязный воздух уменьшает срок эксплуатации мотора.

Если не работает электростартер на скутере, то всегда есть кик-стартер который выручит. Но пользоваться ручным стартером не всегда удобно. Поэтому в этой статье мы выясним почему не работает стартер на скутере. Электростартер работает от аккумулятора и проходит через специальное реле. Поэтому первой причиной почему не работает стартер на скутере является аккумулятор. Возможно он вышел из строя или просто разрядился. Если при старте скутера через электростартер вы слышите крутящий звук, значит дело в аккумуляторе. В этом случае проверьте контакт на клеммах. Если дело не в контактах, значит в аккумуляторе. Если он просто разрядился, то достаточно завести скутер ручным стартером и проехать несколько десятков километров. Этого хватит чтобы немного зарядить аккумулятор. Если он так и не зарядился, значит скорее всего он вышел из строя и нужно его заменить.

Но если при нажатии на кнопку стартера вы слышите щелчок реле стартера, то это проблема будет сложнее. В этом случае вы можете обнаружить в чем проблема воспользовавшись схемой:

С помощью этой схемы вы легко определите почему на скутере не работает стартер. Это можно сделать достаточно быстро, поскольку не требует много усилий и проверить надо всего несколько вещей.

Теперь вы знаете почему на скутере не работает стартер.

В вашем браузере отключен JavaScript

Как устроен кик стартер

Двигатель скутера можно запустить двумя способами:

  1. при помощи электростартера;
  2. с помощью кик стартера.

Кик стартер предназначен для запуска двигателя скутера и служит альтернативным агрегатом при проблемах с электростартером. Также неоспоримым преимуществом так называемой «качнуть» педаль стартера и внимательно проследить, насколько быстро она возвращается в исходное положение. Если она медленно и трудно поднимается назад, либо вообще висит вниз — значит пришло время разобрать данный узел скутера и проверить его детали. Еще одним поводом заглянуть внутрь системы кик стартера станет невозможность завести движок с помощью педали и посторонние звуки, возникающие при этом под крышкой вариатора.

Перед тем, как разбирать данный узел, необходимо очистить (или помыть) крышку вариатора и вытереть ее чистой ветошью. После этого открутить болты, фиксирующие переднюю и заднюю части крышки и аккуратно отсоединить ее. Внутри крышки и размещается система кик стартера, которую следует разобрать. Храповик легко снимается, если немного провернуть «заводную ножку» и потянуть его на себя. На нем размещена шайба и установочная скоба, которые следует снять и поместить в емкость с бензином для их очистки. Такой же очистке необходимо подвергнуть и храповик. Остальные детали системы и внутреннее пространство крышки вариатора нужно очистить бензином с помощью кисточки.

После удаления грязи нужно проверить детали на наличие сколов, истирания и других повреждений. Такие запчасти подлежат замене новыми. Если же повреждений не обнаружено, то техосмотр в данном случае будет ограничен смазкой всех деталей этой системы.

Для этого все детали необходимо тщательно вытереть ветошью и приступить к смазыванию. С помощью шприца нужно ввести специальную смазку во втулку под полумесяцем для его свободного вращения. Чтобы смазка равномерно распределилась внутри, следует несколько раз нажать рукой педаль стартера. Зубцы полумесяца так же стоит хорошо смазать. Для этого идеально подойдет солидол, так как его густота при работе системы не допустит излишнего истирания деталей. Также нужно обильно смазать скобу, храповик и шайбу храповика. Теперь следует произвести сборку в обратном порядке и проверить работу кик стартера.

Самые распространенные поломки

Нарушение правил эксплуатации и неаккуратное обращение со скутером часто приводят к повреждениям крышки вариатора или ножки кик стартера. Если скутерист резко и сильно ударяет по педали, это может обернуться появлением трещин и изломов в районе крепления ножки к крышке вариатора. Это происходит из-за низкого качества материала, применяемого при изготовлении запчастей скутера. В таком случае крышку вариатора следует заменить. Приобрести качественные запчасти этой системы скутера можно на сайте или в интернет магазине по приемлемой цене.

Еще одной проблемой, ведущей к поломке кик стартера, является неправильная сборка данной системы скутера. Поэтому при самостоятельной разборке этого узла следует быть внимательным и осторожным, чтобы не потерять какую-нибудь мелкую деталь

Так же при сборке нужно обращать особое внимание на правильность установки таких деталей как храповик и полумесяц. Правильно собранная система будет нормально функционировать, а нарушения при сборке приведут к быстрому износу и поломке деталей. К ломким деталям системы относятся возвратная пружина и полумесяц, зубцы которого подвержены быстрому истиранию

Эти запчасти периодически нужно менять на новые, так как их несвоевременная замена приведет к поломке всей системы. Кроме этого все металлические детали подвержены коррозии, вследствие воздействия природных явлений. Поврежденные коррозией детали так же следует заменить новыми для нормального функционирования системы кик стартера

К ломким деталям системы относятся возвратная пружина и полумесяц, зубцы которого подвержены быстрому истиранию. Эти запчасти периодически нужно менять на новые, так как их несвоевременная замена приведет к поломке всей системы. Кроме этого все металлические детали подвержены коррозии, вследствие воздействия природных явлений. Поврежденные коррозией детали так же следует заменить новыми для нормального функционирования системы кик стартера.

Как сделать щетки для стартера скутера?

С коллектором ротора проблем нет: почистили, отмыли просушили и все. А вот как быть с изношенными щетками? Их в продаже нет и не было никогда, а новый стартер стоит очень дорого, что делать? Выход есть: сделать щетки самому, вернее не сделать, а переделать из других.

Для изготовления новых щеток нам идеально подойдет комплект новых щеток для династартера советского мотороллера «Муравей». Стоит такой комплект всего 150 рублей и включает в себя две пары щеток, хватает ровно на два стартера. Купить такой набор можно в любом магазине торгующем запчастями для советских мотоциклов. Почему именно от «Муравья», а не от дрели например? Потому что щетки от муравья рассчитаны на высокий ток и очень стойкие к истиранию, а щетки от обычных электроинструментов — мягкие и быстро обгорают и изнашиваются.

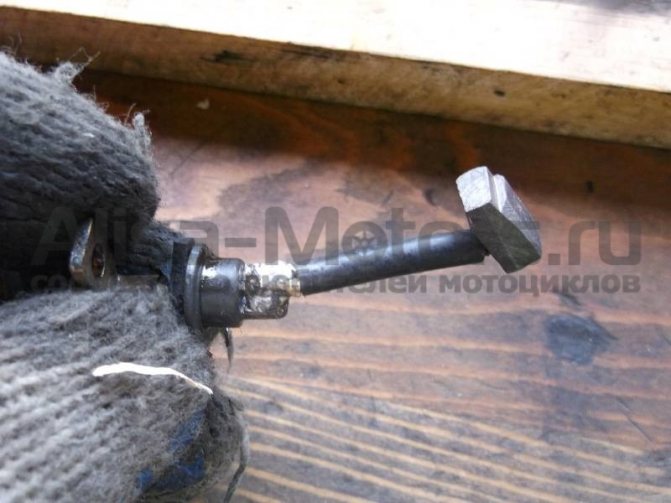

Берем щетку, она изначально много больше оригинальной и обтачиваем ее со всех сторон на наждаке так, чтобы она спокойно заходила в гнездо и в тоже время не особо там болталась. В идеале нужно постараться обточить щетку так, чтобы она сидела в своем гнезде как можно плотнее и в тоже время ходила в нем без малейшего, даже едва ощутимого сопротивления.

Вставляем нашу свежеобточенную щетку в гнездо и в обязательном порядке проверяем ее подвижность.

Припаиваем провод самодельной щетки к клемме питания

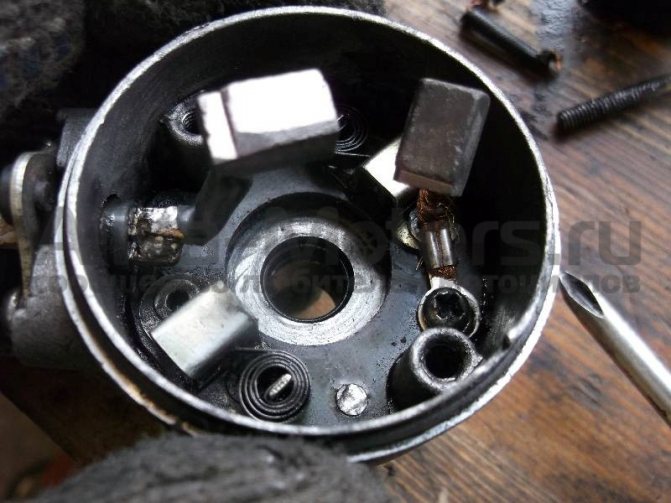

Устанавливаем наши самодельные щетки на место.

Вот и весь секрет и самое главное — с такими самодельными щетками к тому же стоящими копейки можно полностью восстановить работу стартера. Причем на много много сезонов. И это проверено уже не на одном экземпляре. По крайней мере жалоб на работу стартера с вживленными в него щетками от «Муравья» мне ни разу не поступало.

Как снять стартер с двигателя скутера

Сегодня речь пойдет о том, как снять стартер с двигателя скутера. В зависимости от модели скутера стартер может быть установлен в разном месте двигателя, в этой статье я постараюсь подробно показать весь процесс на основных моделях скутеров. Сия манипуляция с вашим железным другом совершенно не представляет сложности даже для новичков, так что берем инструменты в руки и приступаем…

В основном стартер находится сверху двигателя, но бывают и исключения например: на двигателе 1E41QMB больше известный в народе как «цепной китаец» стартер находится под двигателем.

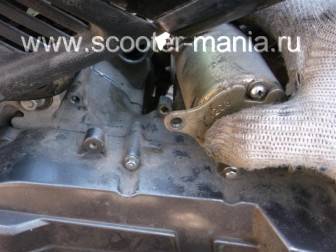

Откручиваем два болта (помечены стрелками) на крышке главной передачи, разъединяем клеммы провода.

Вынимаем его из «гнезда».

На скутере с двигателем 139QMB для того чтобы снять стартер придется убирать подседельную емкость, отсоединить впускной патрубок карбюратора и отвести его в сторону.

Откручиваем болт на клемме провода

Откручиваем два болта на крепежном фланце

Вставляем отвертку с плоским шлицем в специальную прорезь и потихоньку раскачиваем стартер.

Информацию о ремонте стартера вы найдете в статье: Ремонт стартера скутера

Ну и в заключении рассмотрим процесс снятия на скутере с двигателем 157 QMJ.

Итак, опять же откручиваем два болта на фланце

Откручиваем болт на клемме

Снимаем окончательно, не забываем при этом закрыть тряпкой отверстие в картере.

голоса

Рейтинг статьи

Как Собрать Кикстартер На Триммере

Построй собственный Дом!

Стартер для бензокосы: устройство, сборка, ремонт

Разборка-сборка стартера

Разборка-сборка стартера не представляет собой суровую делему, просто востребует незначительно способностей в воззвании с отверткой и самое главное соблюдения неких мер безопасности:

READ В Каком Положении Заслонка На Триммере

2. Вернув пружину обратно в паз, не торопясь и придерживая ее пальцем начинайте скручивание

При этом большое внимание уделите безопасности, так как сорвавшаяся металлическая полоса может нанести травму

С первого раза заправить пружину нелегко, требуется некий опыт, поэтому при неудачной попытке ее требуется не единожды повторить.

3. После того как пружина намотана продолжаем сборку стартера

Осторожно переворачиваем катушку и вставляем ее так, что загиб пружины четко встал в специальный паз в корпусе

4. Устанавливаем под винт шайбу. Пружинку и снова шайбу. После чего вставляем чашку с усиками и все затягиваем винтом. Стартер собран

Необходимо обратить внимание на такой нюанс, как установка шайбы. Его ни с коем случае нельзя пропустить

Если это произошло, то пружина будет царапать пластиковую чашку на которой со временем появится выборка и она начнет плотней поджиматься винтом и подклинивать. В результате появится ощущение, что пружина слетела и требуется ремонт. Этот недостаток легко устранить заменив пружинку на более длинную или установив дополнительную шайбу. Если под рукой нет ни пружинки, ни шайбы, можно отпустить немного винт и стартер заработает без заклинивания. Но это временная мера, при длительном использовании винт раскрутиться и потеряется, что чревато вылетом пружины и выходом со строя стартера в целом. Следующим этапом будет натяжка пружины. Для этого необходимо снять ручку с веревки стартера. Далее, не сматывая, вставьте канат в специально предназначенный для него паз в катушке. Непосредственно натягивайте пружину. Для этого вращайте катушку против часовой стрелки — в направлении, противоположном направлению вращения катушки при смотке веревки. Количество оборотов должно соответствовать значению, указанному в модели стартера и длине веревки. После того, как необходимое число оборотов сделано, продеваем конец веревки через отверстие в крышке стартера

, устанавливаем ручку и крепим ее узлом. Лучше делать это вдвоем с помощником, чтобы край веревки не смотался внутри стартера. Если после выполненного ремонта пружина вновь слетела и запуск бензопилы не возможен, то придется повторить процедуру ремонта. Но при этом сразу провести модернизацию стартера. Чтобы избавиться от слетания пружины можно воспользоваться двумя способами.

READ Как Почистить Топливный Фильтр На Триммере Patriot

Первый заключается в использовании дополнительной металлической полоски, второй в сверлении катушки ( фото) и крепления края пружины проволокой (видео).

Семья Бровченко. Установка пружины в ручной стартер бензокосы.

Как установить пружину в ручной стартер для бензо-тримера? В домашних условиях это возможно сделать. Мне

Следует отметить, что сегодня выделяют два основных вида стартер для бензокосы купить можно в любом магазине: электрический и ручной. Сегодня более популярными являются ручные стартеры. Кроме того, по принципу работы стартеры подразделяются на стартеры прямого действия, комбинированные и инерционные.

Что касается сроков использования стартеров, здесь нельзя сказать ничего однозначного. Здесь, естественно, следует исходить из того, как и с какой силой вы будете обращаться с аппаратом. Таким образом вы видите, что стартер играет чрезвычайно важную роль в работе всего триммера.

Однако, нужно быть готовым к тому, что стартер для бензокосы, как и всякая другая деталь, предрасположен к неисправностям, но частота, с которой вы будете ремонтировать или заменять стартер, зависит исключительно от вашего обращения.

Источник

139QMB Крышка вариатора и ремонт кик стартера

В этом видео описывается ремонт

кик стартераскутера с двигателем 139qmb.

3. Треснутые зубцы. Это также частая проблема многих скутеристов. Бывает, что зубцы кикстартера попросту стираются, и ножка начинает проскальзывать. По своему опыту случалось подобное ,что привело к тому что скутер я вообще не завёл и пришлось идти домой пешком. Как собрать кикстартер на скутере Как быстро и просто собрать кикстартер на Ямахе Как натянуть пружину кикстартера на мотоцикле Урал.Коробка передач мотоцикла Урал.(6) Ремонт кикстартера. Вскоре, чтобы не покупать новый, я просто заварил ножку и зубцы (фото ниже). Теперь ножка держится уверенно, и я не боюсь, что она отпадёт.

Ну, вот в принципе все основные поломки. Ремонт кикстартера скутера

иногда бывает тяжёлым, поэтому не спешите покупать новые детали. Всегда можно ограничиться сваркой или другими способами.

Если скутер заводится с кикстартера, но не заводится с кнопки

Если скутер с «ножки» заводится без проблем, а с кнопки электростартера не хочет, то следует обратить внимание на центральный предохранитель (он находится в отсеке с аккумуляторной батареей). Если напряжение в электросети мотороллера будет занижено из-за неисправного предохранителя, с кнопки «Пуск» он уже не заведется

Чтобы проверить исправность центрального предохранителя, следует замерить напряжение на клеммах аккумулятора и сравнить с напряжением после предохранителя.

Если в ходе замеров будут выявлены потери, предохранитель следует заменить. В большинстве случаев после замены неисправного предохранителя скутер начинает без проблем .

Проблема, когда не работает кнопка стартера на скутере, может быть не только в предохранителе. Вполне вероятно, что нарушена целостность соединительных проводников в цепи запуска двигателя.

ВИДЕО ИНСТРУКЦИЯ » alt=»»> Разобраться с такой неисправностью новичку будет сложно, поэтому для полной диагностики электроцепи лучше обратиться к автоэлектрику.

Фотоотчет: Обслуживание кикстартера китайского скутера 139QMB (50-80CC)

Пока скутер еще новенький и на деталях кикстартера остается заводская смазка — кикстартер работает исправно: легко и без проскальзований проворачивает двигатель, не скрипит и самое главное — после запуска всегда возвращается на свое место, а не висит соплей.

А как только заводская смазка кончится, детали кикстартера прикипают друг к другу и тут начинаются проблемы: то скрипит, то проскакивает, то на место не возвращается. Думаю такая ситуация знакома многим владельцам китайских скутеров в особенности скутеров оснащаемых двигателями серии 139QMB.

Чтобы избежать подобной ситуации — не реже одного раза в сезон разбирайте кикстартер и смазывайте его детали. Разборка и смазка времени много не занимает, особо сложно там тоже ничего нет, поэтому не ленитесь и вовремя обслуживайте свой и скутер и все технические проблемы будут обходить вас стороной.

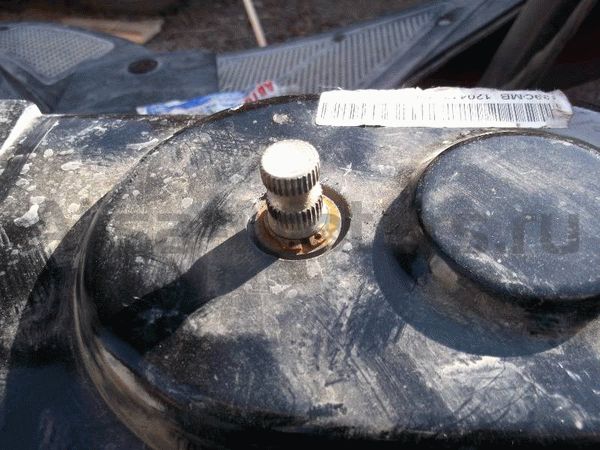

Чтобы разобрать и смазать механизм нужно сначала снять крышку вариатора

Потом открутить болтик на заводном рычаге, вытянуть его из рычага и потом только снять сам рычаг

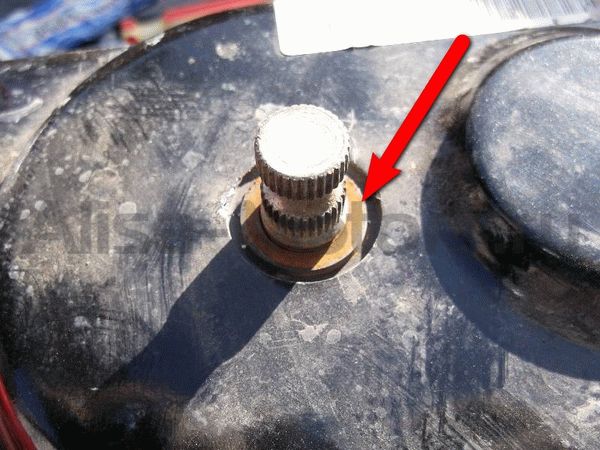

Вал, который нам нужен фиксируется стопорным кольцом. Снимаем кольцо специальным съемником для стопорных колец или мучаемся и снимаем его при помощи пары гвоздей и такой-то матери…

Под кольцом стоит упорная шайба — это очень важный девайс! При разборке не теряйте ее!

Вынимаем из крышки «грибок»

Вынимаем вал с пружиной

Тем места, которыми детали контактировали с крышкой вариатора перед обратной сборкой тщательно отмываем и смазываем. Смазку можно использовать любую, но лучше использовать медную пасту. Если таковой у вас нет — мажьте обычным литолом.

Это интересно: Где скрыты новые засады патрулей ГИБДД?

Наносим смазку сначала на вал

Вставляем вал в крышку, заводим пружину

Переворачиваем крышку, укладываем на вал упорную шайбу и фиксируем вал стопорным кольцом

Смазываем ось «грибка»

Отводим зубчатый сектор вала таким образом, чтобы заваренный зуб зашел за «грибок»

Вставляем в крышку «грибок» следя при этом, чтобы его пружинная скоба зашла между двух уступов

На этом наше обслуживание заканчивается. Осталось только установить обратно крышку и одеть на вал заводной рычаг.

Как снять ведомую шестерню стартера скутера (на примере Honda Lead)

Рано или поздно, любому владельцу скутера потребуется заменить ремень, ролики вариатора, сальник коленвала, провести ревизию бендикса и др. На многих скутерах все эти операции можно провести без специальных приспособлений и съемников.

Особенность расположения ведомой шестерни стартера на скутере Honda Lead делает невозможным простое снятие ее в случае необходимости.

Шестерня одета на коленчатый вал, который в месте впрессовки имеет конусный срез. Во время затяжки гайки вариатора, шестерня еще сильнее впрессовывается на вал, после чего снять ее подручными средствами практически невозможно. Даже если у вас это получится сделать, очень большая вероятность погнуть коленчатый вал.

Итак, как же выглядит эта шестерня и как правильно ее снять, мы рассмотрим дальше. После того, как вы открутили крышку вариатора и собственно гайку вариатора (а как это сделать мы уже рассматривали), вы с легкостью можете снять эти детали.

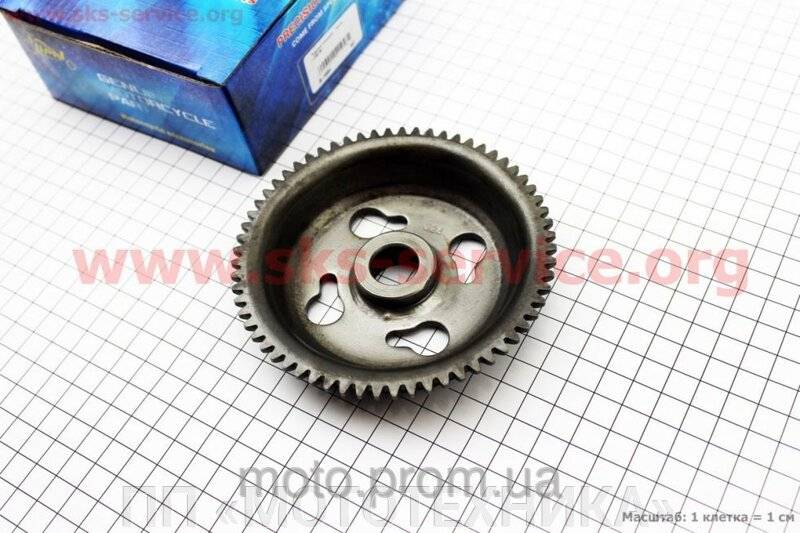

1. Коленчатый вал. 2. Вариатор (подвижная щека). 3. Ведомая шестерня стартера.

Отверстия для съемника

В отличие от скутеров Honda Dio и Honda Tact, На скутере Honda Lead (который мы сейчас рассматриваем), шестерня установлена за вариатором. На Dio, например, она установлена спереди и одновременно является неподвижной щекой вариатора.

Неподвижная щека вариатора скутера Honda Dio. Одновременно является ведомой шестерней стартера.

Такая компоновка станет прототипом для большинства китайских скутеров.

Но вернемся к скутеру Honda Lead (рассматривается модель AF-20 или HF-05) с 50 или 90 кубовым двигателем.

Для снятия шестерни нам понадобится специальный съемник. Еще раз повторюсь, не пытайтесь снять ее подручными средствами, погнуть коленвал или испортить бендикс очень просто.

Почему испортить? Да потому, что встречаются супер мастеры, которые пытаются снять его без снятия ведомой шестерни, отсюда и проблема.

Съемник может быть различной компоновки, все зависит от вашего воображения, но принцип его работы в данном случае один. Должен быть упор в коленчатый вал (одинаковый, желательно под воздействием сразу 4 стержней, которые войдут в шестерню), а также захват шестерни через специальные отверстия. Отверстия выполнены таким образом, чтобы ее можно было легко захватить шляпками на стержнях.

Итак, как сделать этот самый съемник. Я приведу пример двух вариантов. 1 вариант — это пластина, которая имеет 3 отверстия для соединения с картером, 4 отверстия для вкручивания стержней, которые будут в дальнейшем захватывать шестерню, и сам вал, который одевается на коленвал и при вращении стягивает шестерню. Фиксация на картер не должна быть жесткой, должна быть плавающей и нужна лишь для равномерного положения пластины. Подробнее изображено на рисунке:

Дальше рассмотрим второй вариант съемника.

Стержни (2) вкручиваются в круглую пластину, которая с другой стороны имеет форму гайки и накручена на вал (3). Пластины на концах имеют грибкообразную форму, для захвата шестерни. Третьей деталью съемника является гайка (1), которая закручивается на коленчатый вал скутера и оберегает его резьбу от повреждения и надежно фиксирует вал съемника во время прокручивания.

Вставляем направляющие в отверстия, делаем упор на коленвал, проворачиваем гайку съемника и шестерня у нас в руках.

Теперь у нас есть доступ к бендиксу (1) и сальнику коленвала.
