Как сделать прямоток на мотоцикл своими руками?

Делаем прямоточный глушитель своими руками

Если вы хотите изготовить и установить прямоток на свой автомобиль, то лучше такие эксперименты проводить с отечественными автомобилями, к примеру, ВАЗ.

Выхлопную систему Митсубиси Лансер 10, Мазда 3 и других иномарок лучше тюнинговать, обратившись в специальные фирмы, которые занимаются этим профессионально.

Конструкцию прямотока мы разбирали выше. Чем отличается спортивный глушитель от обычного показано ниже.

Тюнинговать будем выхлопную систему ВАЗ – 2110 (8 клапанный объемом 1.6 литра).

Для этого понадобятся следующие материалы и инструменты:

1. Металлическая труба диаметром 52 миллиметра (чуть больше 2 – х дюймов);
2. Болгарка с диском для резки металла 1 (1.6) мм;
3. Сварочный аппарат, желательно инверторный;
4. Металлические губки (ершики) для чистки посуды – не менее 50 шт.

Ход работ

Демонтируйте старое устройство или подготовьте аналогичное взятое, к примеру, с разборки.

Вырежьте в нем желоб и все внутренности, как показано ниже.

Оставьте с обоих сторон по 4 см выступа для того, что можно было вварить в этот участок новую трубу.

Подготовьте новую трубу, для этого обрежьте ее по размерам и просверлите в ней отверстия диаметром 6-8 мм на расстоянии 1-2 см друг от друга.

Это трудоемкая работа, поэтому можно воспользоваться альтернативным методом – болгаркой с диском в 1,6 – 3,2 мм прорежьте отверстия в трубе в виде елочки на расстоянии друг от друга, 1-2 см.

Приварите трубу с отверстиями к отрезкам в глушителе и заполните все пространство металлическими ершиками.

С обратной стороны электрод может недостать, ничего страшного, оставленное отверстие будет дополнительным к остальным просверленным или пропиленным. А если пойдете на принцип, то придется вырезать другую сторону глушителя.

Приварите внешнюю часть обратно и при необходимости обновите трубу, идущую от прямотока в сторону выхлопа.

Полностью зачистите устройство, вскройте грунтовкой и покрасьте, это продлит срок его службы.

Стоит подробнее остановиться на наполнителе. В описанном выше примере использовалась металлическая сетка, но все же лучшим вариантом будет керамзит (в середине), а сверху наложить огнеупорную минвату.

Виды глушителей и их отличия

Насчитывают 4 типа глушителей по способу поглощения акустических волн:

• отражательные;
• ограничительные;
• поглотительные;
• резонаторные.

Схема отражательного обратноточная, остальных — прямоточная.

Отражательные

Если в автомобиле устанавливают один глушитель, то используют отражательный вариант. В нём применяют принцип «ломания» потока выхлопных газов за счёт создания нескольких перегородок, камер расширения и поворотов. Громкость выхлопа снижена до нормативных показателей. По этой причине подавляющее большинство заводских автомобилей оснащают отражательным типом.

Недостаток такого вида глушителя — снижение мощности двигателя из-за сопротивления системы выпуска потоку отработавших газов.

Резонаторные

На систему выпуска мощных двигателей в качестве первой ступени устанавливают резонаторный глушитель. Он состоит из перфорированной трубы, помещённой в корпус. Корпус делится на две или три секции. Энергия отработавших газов ослабляется за счёт ступенчатого понижения давления.

Деталь снижает силу звуковых колебаний и сохраняет мощность двигателя при свободном течении потока выхлопных газов.

Ограничительные

В ограничительных глушителях поток газов проходит через диафрагму или конусное сужение, что приводит к снижению мощности мотора. Акустическая защита таких устройств невысока, так как диафрагма не препятствует прямолинейному движению звуковой волны.

Поглотительные

Гасящую функцию для звуковых колебаний в поглотительном глушителе выполняет мелкопористый негорючий материал, расположенный в пространстве между перфорированной трубой и корпусом. Конструкция похожа на резонаторный тип. На снижение мощности этот тип влияет незначительно.

Еще один способ

Мото прямотоки создаются во множестве вариантов. Если хорошенько попотеть, включая инженерную мысль, наверняка, вы и сами изобретете новый тип прямотоков на байки.

Имея в наличии сварку типа «TIG», а также некоторые высоко практичные инструменты (болгарка и вальцы) можно создать отличительный от стандартного тип прямоточного выхлопа. На этот раз применение нержавеющей стали в качестве базового материала предусматривает скрепление ее отдельных элементов дугово-аргонной сваркой. Последняя позволяет легко завальцовывать нержавейку в трубу.

Используя специальный лист, создайте перегородку, просверливая в ней отверстия. Как сделать прямоток на мотоцикл, не обладая особыми для этого навыками? – Да очень просто. На практике можно многому научиться располагая одним только желанием.

Вышеуказанный тип выхлопной системы нуждается и в нескольких торцовых заглушках. Создав их, можно считать что большая часть дела сделана. Теперь осталось лишь вставить негорючий материал, располагая его между стенками внутренней и внешней труб.

Прямоток на мото можно установить, используя элементы системы автомобильного выхлопа. Единственные трудности, при этом, могут быть вызваны только различиями в авто и мото креплениях. Имея под рукой сварку, данное противоречие очень быстро устраняется. Все возникшие, при этом, сварные швы можно скрыть под хромовой краской.

Самостоятельная работа

Сделать мотоглушитель можно достаточно просто, однако будет ли он полностью соответствовать предъявляемым к нему требованиям? Приготовьтесь к тому, что первое изделие, сделанное вами своими руками, будет требовать определённых доработок и многочасовых настроек. Однако практика показывает, что на второй-третий раз удаётся сделать глушитель для мотоцикла, который изначально соответствует всем требуемым параметрам. Иногда случается так, что изготовить нужный глушитель для мотоцикла не удаётся вообще — виной тому может быть недостаток опыта или определённые конструктивные особенности техники. При этом лучше купить готовое изделие известного производителя либо заказать изготовление прямотока настоящему профессионалу.

Виды глушителей и их отличия

Насчитывают 4 типа глушителей по способу поглощения акустических волн:

• отражательные;
• ограничительные;
• поглотительные;
• резонаторные.

Схема отражательного обратноточная, остальных — прямоточная.

Отражательные

Если в автомобиле устанавливают один глушитель, то используют отражательный вариант. В нём применяют принцип «ломания» потока выхлопных газов за счёт создания нескольких перегородок, камер расширения и поворотов. Громкость выхлопа снижена до нормативных показателей. По этой причине подавляющее большинство заводских автомобилей оснащают отражательным типом.

Недостаток такого вида глушителя — снижение мощности двигателя из-за сопротивления системы выпуска потоку отработавших газов.

Резонаторные

На систему выпуска мощных двигателей в качестве первой ступени устанавливают резонаторный глушитель. Он состоит из перфорированной трубы, помещённой в корпус. Корпус делится на две или три секции. Энергия отработавших газов ослабляется за счёт ступенчатого понижения давления.

Деталь снижает силу звуковых колебаний и сохраняет мощность двигателя при свободном течении потока выхлопных газов.

Ограничительные

В ограничительных глушителях поток газов проходит через диафрагму или конусное сужение, что приводит к снижению мощности мотора. Акустическая защита таких устройств невысока, так как диафрагма не препятствует прямолинейному движению звуковой волны.

Поглотительные

Гасящую функцию для звуковых колебаний в поглотительном глушителе выполняет мелкопористый негорючий материал, расположенный в пространстве между перфорированной трубой и корпусом. Конструкция похожа на резонаторный тип. На снижение мощности этот тип влияет незначительно.

Для чего нужно использовать прямоток на мототехнику

Не всем людям нравится шум, который издают прямоточные глушители во время движение по дорогам. Они не дают возможности людям в жилых домах спать спокойно, шум глушителей действует пугающе на детей.

Некоторые мотоциклисты, которые выступают против применения глушителей на мотоциклы, утверждают, что им по душе более спокойная езда, которая не доставляет неудобства окружающим.

Однако те, кто используют прямоток на мотоцикл, говорят о том, что данная деталь необходима для обеспечения безопасности. Прямотоки помогают в следующих ситуациях:

когда необходимо дать водителям знак своего присутствия на дороге

Всем известно, что не все водители автомобилей любят мотоциклистов

Они стараются их притеснять и не обращать внимание на то, что рядом с ними едет байкер. Это приводит к тому, что если не подать сигнал своего присутствия во время движения по дороге водителю автомобиля, то он и не заметит Вас

Когда использованием звуковых сигналов и других вещей недостаточно вход может вступить прямоток. Он издает рев, который дает возможность без лишних неприятностей передвигаться по трассе.

когда захочется оснастить свой мотоцикл привлекательным атрибутом для изменения его внешних качеств.

Практически у каждого мотоциклиста бывают моменты, кода хочется что-то изменить. Можно установить для безопасности и для декоративного элемента дуги на мотоцикл, когда она уде есть можно попробовать сделать прямоток. Он даст возможность ощутить новые возможности любого мотоциклетного устройства.

Альтернативные варианты

Если вас интересует, как сделать глушитель тише, не теряя при этом драгоценные лошадиные силы, вы можете воспользоваться схемой, которая достаточно давно используется в китайской мототехнике. Однако стоит помнить, что подобный вариант подходит лишь для производства глушителей маломощных мотоциклов, чья производительность не превышает 40 л. с. В корпус глушителя на две трети его длины вводится труба, последние 10 сантиметров которой покрываются мелкими отверстиями по описанной выше схеме. Установив трубу впуска, занимаемся выпуском, который будет представлять собой трубу немного большего диаметра, введённую с противоположной стороны на две трети. Остаётся также просверлить отверстия в 10 сантиметрах, расположенных ближе всего к мотору мотоцикла — такой глушитель будет представлять собой компромисс между прямотоком и заводским изделием.

Создаем прямоток своими руками

Всю процедуру можно поделить на три стадии:

• снятие старого глушителя;
• подготовка основы для нового прямотока;
• размещение наполнителя для выработки требуемого звука.

На первой стадии мы не станем заострять внимание, потому что здесь все предельно понятно. Требуется просто снять старый глушитель с машины. Затем, ознакомившись с конструкцией штатного глушителя, продумываем конструкцию прямотока, внося некоторые изменения

Затем, ознакомившись с конструкцией штатного глушителя, продумываем конструкцию прямотока, внося некоторые изменения.

Вначале со старого глушителя нужно вырезать корпус и вскрыть его. Далее требуется убрать всю внутреннюю начинку, благодаря которой и приглушается звук. Далее посредством сварки соединяем свою старую трубу с заблаговременно приобретенной трубой, которая имеет больший диаметр, который должен быть примерно 20 см. Потом завариваем все это в корпус (оставшийся от старого глушителя).

Внешне почти ничего не должно поменяться, иначе будет сложно закрепить глушитель на днище автомобиля, хотя иногда вносятся и более серьезные изменения, но на первый раз лучше не усложнять свою задачу.

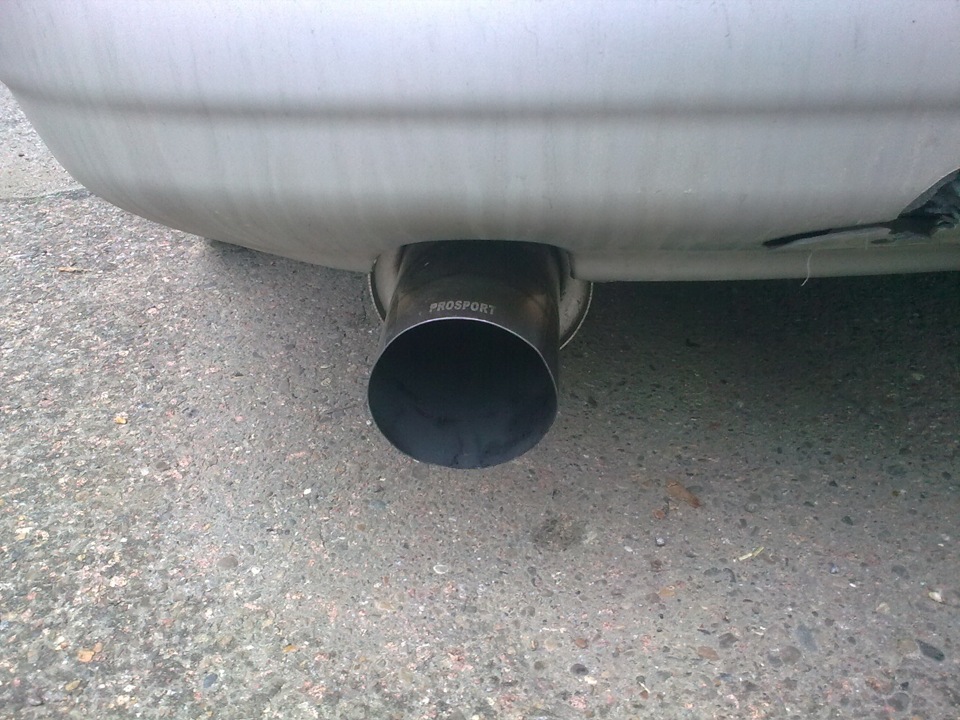

Вид части трубы, которая выходит на обозрение из-под днища, можно изменить с помощью насадок, которые продаются во всех автомобильных магазинах.

Обязательно учтите то, что температура в выхлопной системе очень высокая, поэтому для прямотока необходимо использовать трубу, изготовленную из жаропрочной стали. В противном случае она прогорит очень быстро.

Для формирования мощного звука, а также для изоляции компонентов авто от нагрева глушителем, следует обмотать сваренную конструкцию жаростойкой шумоизоляцией. Чем плотнее получится сделать оболочку, тем более басистым станет звук. Изоляцию сверху необходимо закрыть слоем нержавеющей стали. Лист нержавейки можно стянуть стальными хомутами.

После этого всю конструкцию можно крепить на штатное место. Но из-за того, что корпус глушителя стал несколько толще может потребоваться некоторая доработка держателей глушителя. Возможно, нужно будет их переварить.

Разумеется, не стоит рассчитывать на создание такого же звучания, как у фирменных прямоточных глушителей, потому что там используются совсем другие материалы и технологии. Но зато вы отлично разберетесь в конструкции прямотока, и заметно улучшите звучание своей машины.

Опять же, если с первого раза добиться нужного звучания не получится, то переделать будет уже не так тяжело. Главное, чтобы вы сами, либо кто-то из ваших знакомых умели хорошо варить.

В заключение, чтобы все описанное лучше себе представить, посмотрите видео, в котором показано, как делают прямоток на Туарег:

Виды глушителей

Глушитель на мотоцикл – приспособление, которое ослабляет силу звука двигателя.Глушители необходимы не столько для уменьшения шума, сколько для изменения тембра. А на психику и ухо человека высокочастотные звуки действуют неприятнее низких тонов.

Рев спортивных мотоциклов многие связывают с глушителем. И считают, что начинка глушителя может понизить мощность машины. Но это не так. При замене или переделывании глушителя теряется лишь незначительное количество лошадиных сил.

Существует глушитель впуска и выпуска шума. И научные исследования доказали, что если правильно подобрать основные элементы, можно улучшить наполнение цилиндра. Подобные глушители называют резонансными.

Подавлением шума занимается часть глушителя, находящаяся за первой перегородкой, и состоит она из акустического фильтра. Эти фильтры на спортивных мотоциклах выполнены проще, так как в спортивной мототехнике допускается уровень шума более высокий.

Решая переделать глушитель, нужно помнить следующее. Иногда при улучшении одной детали приходится жертвовать качеством другой. Ни у кого еще не получалось создать универсальный мотоцикл.

Оригинальные глушители достаточно тихие и хорошие. Недостатком их можно считать их тяжелый вес и размеры. Недостатком многие считают и их высокую цену. Глушители производятся многими фирмами, и можно при желании воспользоваться неродным глушителем. Чаще всего это открытые глушители. В них выхлопные газы выходят из двигателя без каких-либо препятствий. Но они создают много шума.

Любителям громкого рева мотоциклов можно приобрести самый дешевый глушитель, который и не глушит ничего. Но если рев мотоцикла вас не устраивает, тогда покупать придется дорогой вариант.

Такие глушители отличаются дизайном и материалом изготовления. Их четыре вида:

• Титановый. Он считается самым лучшим. Он легкий, красиво выглядит, и не очень горячий.
• Алюминиевый. Достаточно легкий. Выглядит похуже титанового, но есть недостаток. Можно сильно обжечься.
• Карбоновый. Красиво выглядит, легкий и холодный. Но существенный недостаток его в том, что даже при вибрациях он может рассыпаться.
• Нержавейка. Крепкий и тяжелый, но очень горячий.

Каждый вид глушителя имеет свои преимущества и недостатки. Поэтому выбирать нужно самим.

Очистка глушителя

Чистота глушителя влияет на мощность мопеда

Прежде, чем начинать что-либо менять в выхлопной системе, хотелось бы дать один совет. На мощность скутера непосредственно влияет чистота глушителя. Если бы можно было увидеть отработку в разрезе глушителя, владелец скутера бы очень удивился. После определенного пробега динамика скутера снижается, а владельцы начинают искать причины этого, находя их в полной переделке штатного глушителя либо его замены.

Причина потери мощности, между тем, может скрываться в состоянии самого двигателя. Это поможет определить специалист, к которому стоит перед проведением тюнинга обратиться. Но самым частой причиной потери динамики становится сажа, которая забивает глушитель. Очистку в данном случае рекомендуется проводить тремя способами.

Первый способ: механический

Он подразумевает очистку в разрезе глушителя (он делается болгаркой). Проволокой или тросиком вычищается внутренность глушителя от сажи. Место в разрезе закрывается при помощи сварки.

Второй способ: химический

Он подразумевает залив воды с каким-нибудь очистителем в глушитель. Например, подойдет для этой цели едкий натр. При такой очистке есть преимущество: внешний вид глушителя никоим образом не пострадает.

Третий способ: термическая обработка

Глушитель нагревается либо на скутере паяльной лампой, либо демонтированный в печи или на мангале. Надо будет только после остывания перекрасить глушитель.

Альтернативные варианты

Если вас интересует, как сделать глушитель тише, не теряя при этом драгоценные лошадиные силы, вы можете воспользоваться схемой, которая достаточно давно используется в китайской мототехнике. Однако стоит помнить, что подобный вариант подходит лишь для производства глушителей маломощных мотоциклов, чья производительность не превышает 40 л. с. В корпус глушителя на две трети его длины вводится труба, последние 10 сантиметров которой покрываются мелкими отверстиями по описанной выше схеме. Установив трубу впуска, занимаемся выпуском, который будет представлять собой трубу немного большего диаметра, введённую с противоположной стороны на две трети. Остаётся также просверлить отверстия в 10 сантиметрах, расположенных ближе всего к мотору мотоцикла — такой глушитель будет представлять собой компромисс между прямотоком и заводским изделием.

Если вы знаете устройство глушителя мотоцикла, то наверняка сможете сделать прямоток из обычной детали. После вскрытия корпуса вы увидите трубки, которые проходят через специальные камеры сначала к концу глушителя, а затем обратно и вновь к выхлопному патрубку. Их, равно как и каталитический нейтрализатор мотоцикла, потребуется удалить, чтобы добиться требуемого эффекта. Внутрь вставляется упомянутая в предыдущих схемах перфорированная трубка, которая обматывается стекловолокном. Конечно, можно купить специальный синтетический материал, применяющийся в набивке оригинальных глушителей, но он будет стоить заведомо дороже.

Если вы уже знаете, как сделать глушитель мотоцикла, полностью соответствующий вашим требованиям, не забудьте о тонкой настройке выхлопа — для этого вам нужно подобрать оптимальный диаметр и положение труб, а также плотность размещения отверстий. Добиться идеального результата без применения специального стенда практически невозможно, поэтому придётся довольствоваться приблизительными параметрами, полученными опытным путём. Кроме того, после установки иного глушителя следует заново настроить мотор мотоцикла. Современным инжекторным моторам потребуется установка новой прошивки, а вот карбюраторные мотоциклы обходятся простой регулировкой топливной системы. Подобная работа по силам далеко не каждому мотоциклисту, поэтому, вполне возможно, что вам придётся отправиться в специализированный сервисный центр.

Процесс установки прямоточного глушителя

Существует несколько способов установки прямотока своими руками. Об особенностях каждого из них мы прямо сейчас сообщим.

«Перекраиваем» штатный глушитель

Вам потребуются:

• глушитель, снятый с вашего автомобиля;

• металлическая труба диаметром 52 мм;

• болгарка и 2-3 запасных диска к ней;

• железные щетки (те самые которыми чистят сковороды от нагара) – штук 50.

Приступим…

1. Болгаркой выпиливаем в резонаторе отверстие на всю длину;

2. Обнажившиеся внутренности глушителя нужно также спилить болгаркой, оставив на каждой стороне трубы 3-4 см, к которым в будущем приварим новую трубу;

3. Отрезаем от подготовленной трубы кусок такой же длины, как и расстояние длине между концами спиленных труб в резонаторе;

4. Сверху на трубе при помощи все той же болгарки делаем надрезы через каждые пару сантиметров, таким образом, чтобы в итоге появился узор, напоминающий елочку. При желании можно наделать в трубе множество дырок, но для этого потребуются дрель и достаточно много времени;

5. Привариваем трубу к обрезкам труб в резонаторе, а все свободное место заполняем металлическими щетками. Привариваем «крышку», т. е. тот кусок, который был спилен в самом начале работы;

6. Отрезаем трубу, идущую от резонатора до места вылета выхлопных газов. На ее место привариваем кусок трубы длиной около полуметра;

7. Прямоток готов. Теперь, чтобы он прослужил вам как можно дольше, советуем, покрыть его грунтовкой и покрасить;

8. Устанавливаем прямоточный глушитель на его законное место. Запускаем двигатель и наслаждаемся его ревом.

Собираем прямоток своими руками с нуля

Купите:

• фланцы – 2 штуки с наружным диаметром 130 мл и внутренним – 42 мм;

• металлические трубы – 2 штуки указанного выше диаметра;

Также вам потребуются:

К делу…

1. Берем трубу меньшего диаметра и, заручившись помощью дрели, делаем в ней множество дырок, отступая от краев примерно 6 см;

2. Привариваем фланцы, оставив по 5 см с каждой стороны;

3. Обматываем всю поверхность продырявленной трубы асбестовой тканью. А следом и стекловатой. Чем плотнее вы обмотаете трубу, тем лучше;

4. Вставляем конструкцию в трубу большего диаметра. Завариваем. Старайтесь все этапы выполнять как можно тщательнее, особенно сварочные работы, поскольку попадание воды в систему грозит неприятными последствиями;

Зачем нужен мотоциклистам прямоток на мотоцикл

Система выпуска выхлопных газов предназначена для выполнения нескольких задач. Отводятся выхлопные газы. Выпуск выхлопных газов лучше наполняет цилиндры двигателя. И тушит шумы. Отработанная смесь вылетает из цилиндров с очень высокой скоростью и поэтому создается громкий шум. Именно глушитель уменьшает шумы выхлопных газов за счет устроенных в нем препятствий.

Прямоточный глушитель или прямоток на мотоцикл издает своеобразный рев двигателя и не многими людьми принимается. Считается, что мотоциклы с таким глушителем мешают людям и загрязняют атмосферу.

Мотоциклисты, пропагандирующие спокойную езду по городу, не принимают прямоточные глушители. Но опытные байкеры уверены, что прямоток — это не только пассивная безопасность, но даже активная, на дорогах. Чем? Тем, что можно обозначить свое местонахождение в потоке машин.

Иногда трудно даже сигналом или фарами показать некоторым водителям, что ты находишься рядом. И только рев глушителя помогает это сделать. И случается, что звук глушителя останавливает водителя от беспечного маневра, который мог бы повлечь за собой аварию.

Повышая мощность своего аппарата, владельцы мотоциклов сталкиваются с проблемой выхлопа газов, тогда то и встает вопрос о том, как сделать прямоток на мотоцикл. Что же такое прямоток? Пытаясь довести свой мотор до предельных возможностей, любители быстрой езды, гонятся даже за самыми небольшими повышениями характеристик бака. Добившись максимального эффекта от всех ресурсов, очередь переходит на выхлопную трубу.

Прямоток служит системой однонаправленного движения жидкостей или газов. В заводском выпуске мотоциклу достаточно стандартной выхлопной трубы, а уже после повышения мощности, выхлоп газов затруднен из-за их повышенного количества отработанных газов. Профессионалы в области выхлопной системы способны добавить мотоциклу порядка 3-5 лошадиных сил

Это очень хороший показатель. Кроме того, отдельное внимание они уделяют звуку, издаваемому глушителем

Если ваш бюджет не позволяет обратиться к специалистам, есть легкий способ сделать прямоток на мотоцикл своими руками. Процедура эта довольно простая и не затратная. Материалы не обязательно покупать. Их можно найти у себя в гараже.

Как сделать флейту самостоятельно?

Если у вас имеется желание, некоторые знания и навыки, флейту для прямотока своими руками можно выполнить при помощи минимального набора материалов и инструментов. Получится достаточно дешевый вариант, который будет лучше, чем китайский аналог. При этом вам потребуется труба из нержавеющей стали диаметром 20 миллиметров, а также листовой металл толщиной толщиной до одного миллиметра. Сварка лучше всего подойдет дуговая. Не стоит забывать и о правилах безопасности.

К трубе приваривается заглушка с отверстиями из листа металла. Далее прикручиваются болты в количестве нескольких штук. При изготовлении лучше всего точно измерить диаметр прямотока у среза, чтобы заглушка входила недостаточно плотно, но при этом не было зазора

Важно помнить, что такая установка также может уменьшить мощность двигателя. Ведь сделать процесс вывода газов тише без потерь точно не получится

Именно поэтому стоит сразу подумать о том, нужно ли вам данное дополнение или вы хотите остаться на прежней мощности, но при этом постоянно терпеть громкие звуки из вашего двигателя.

Прямоточный глушитель своими руками

Сегодня для мотоциклов разработано большое количество дополнительных вещей, которые служат для различных целей. Прямотоки подходят байкерам, которые любят слышать звук ревущего мотора. Они производятся различными компаниями. Благодаря этому у каждого есть возможность подобрать для себя наиболее оптимальный вариант. Однако, есть мотоциклисты, которые имеют ограниченный бюджет, но и для них переоборудование и оснащение байка всем необходимым не является сложной задачей. Ведь они могут сделать все нужное самостоятельно.

Прямоток своими руками на мотоцикл лучше всего изготовлять из высококачественной стальной трубки оптимального размера. Она может иметь разную форму и длину. Главное для ее пожароустойчивости покрыть поверхность защитным слоем.

Для трубки необходимо собрать две торцовые заглушки и проделать в них отверстия. Все работы осуществляются при помощи сварочного аппарата.

Своими руками собрать глушитель не составляет труда. Главное только обладать навыками сварщика, чтобы собрать все детали воедино. Если все делать правильно и аккуратно, то можно собрать глушитель по своим качествам похожий на те, которые продаются в мотосалонах.

МОЙ МОТОЦИКЛ

Сегодня общество и правительства передовых государств мира в высокой степени обеспокоены проблемами экологии, инженеры разрабатывают суперсовременные транспортные средства на электрической тяге, а двигатели внутреннего сгорания и выхлопные системы автомобилей и мототехники конструируются таким образом, чтобы выпускать в атмосферу как можно меньше вредных веществ и углекислого газа.

Однако, вместе с тем, спрос на мощные двигатели, скоростные автомобили и мотоциклы, а также “всепролазные” внедорожники и квадроциклы нисколько не падает. Наоборот, мощные моторы вызывают все больше внимания и любители подобной техники все больше задумываются о том, чтобы собственными силами сделать своих любимцев еще мощнее, выжать из мотора несколько дополнительных лошадиных сил, добавить стильные элементы обвеса, внешнего тюнинга. Одним словом — сделать так, чтобы их транспортное средство максимально отличалось от стокового и имело больше шансов обойти соперников.

Один из первых компонентов, который подвергается замене, это, как правило, выхлопная система. Причин избавиться от стандартного глушителя достаточно много — мы расскажем о них на примере квадроцикла. Зачастую выхлопная труба мотовездехода — это первое место где появляется главный враг любой техники — коррозия. Глушитель она поражает не только снаружи, но и изнутри. Если к внешним факторам, из-за которых на металле появляются первые “рыжики” относятся прежде всего погодные условия и грязь, которую так любят квадроциклы, то внутри выхлопная система подвергается куда более агрессивному воздействию. Через нее постоянно проходят раскаленные отработанные газы, на внутренних поверхностях оседает конденсат из влаги и кислоты — не удивительно, что коррозии подвергаются не только стенки, но даже сварные швы. Наивно полагать, что справиться с этой проблемой можно только с помощью чистки и покраски глушителя. Те кто с такой проблемой уже сталкивался четко знают — стоковый глушитель лучше поменять.

Вес старого проржавевшего стокового глушителя иногда достигает 10 килограммов, почему бы не избавиться это этой малоэффективной детали и установить на ее место что-то новое и современное?

Сегодня на рынке огромный выбор тюнингованных “банок” для квадроциклов — от дешевых, но не самых надежных китайских, до дорогих и высокопроизводительных систем типа Akrapovic. Какой из них выбрать вопрос довольно сложный, хотя бы по той причине, что у глушителей разных производителей могут быть свои особенности и преимущества. В первую очередь это относится к металлу из которого изготовлена выхлопная система — кто-то делает ее из стали с добавлением хрома и титана, другие компании обрабатывают поверхность глушителя алюминиевым порошком, третьи предлагают карбоновое покрытие, четвертые используют при изготовлении прочную и толстую нержавейку. К слову толщина металла, из которого сделана выхлопная система, имеет огромное значение — чем толще стенки глушителя, тем он долговечнее.

Второй параметр, на который стоит обратить внимание — это звук выхлопа. Мало кому понравится дребезжащие и писклявые “банки”

Зато глушитель, издающий солидный бас или хотя бы приятный густой баритон, сразу же привлекает внимание на дороге. Некоторые производители с помощью специальных насадок и прочих ухищрений стараются сделать так, чтобы звук их глушителя напоминал выхлоп настоящего американского чоппера.

Замена выхлопной системы своими силами занимает не более получаса, а результат этой работы будет радовать владельца квадроцикла долгие годы.

Ну и третье — это минимальные препятствия на пути выхлопных газов — те кому мощность важнее звука, предпочитают прямоточные выхлопные системы, которые, как уверяют производители, обеспечивают прибавку производительности мотора. Конечно, число голов в табуне силового агрегата от этого увеличивается незначительно, но именно эти 3-5 лошадиных сил иногда могут сыграть решающую роль.

Самостоятельная замена выхлопной системы на квадроцикле, как правило, занимает немного времени — производители кастом-комплектов поставляют глушители с набором всех необходимых креплений для той или иной марки и модели мотовездехода. А некоторые даже дарят приятные подарки — например, воздушные фильтры, которые оптимально подходят для работы с новой выхлопной системой. https://www.youtube.com/watch?v=r0WFrpq9uvw

Источник smotorom.ru

Как сделать прямоток своими руками

Хорошая прямоточная система, выпускаемая производителями спортивных автомобилей, стоит серьезных денег, и желание сделать прямоток самостоятельно вполне понятно. Если смотреть на подобные аксессуары подробно, то можно заметить, что они представляют собой стандартный выхлопной выпуск с измененной конструкцией – сглаженные изгибы и малое число сварных швов. За счет подобного строения выхлопной системы автомобилю становится проще справляться с выбросом отработавших газов в атмосферу.

Сделать прямоток своими руками не так уж и сложно, как и установить его на автомобиль, но следует понимать, что подобное вмешательство в конструкцию машины по-своему сказывается на различных моделях. Чаще всего самодельную прямоточную систему устанавливают на «автомобили выходного дня», которые были приобретены, чтобы проводить над ними различные эксперименты.

Чтобы сделать прямоток самостоятельно, потребуется: металлическая труба с толщиной стенок не менее 3 миллиметров, сварочный аппарат, дрель, болгарка (для резки по металлу), нержавеющая сталь (чаще всего используются металлические губки для мытья посуды – около 50 штук).

Процесс самостоятельного производства прямотока следующий:

Необходимо снять с автомобиля установленный глушитель и вскрыть резонатор. Для этого возьмите болгарку и сделайте отверстие по всей длине резонатора, а после разведите в стороны металлические листы, будто вскрывая консервную банку; После этого вы будете видеть все внутренности резонатора, который состоит из двух частей трубы и нескольких ребер жесткости. Все это предстоит вырезать из резонатора «под ноль», чтобы осталась непосредственно его металлическая оболочка. Вырезать удобнее всего при помощи болгарки, но приготовьтесь к тому, что займет это немало времени. Удаляя куски труб, оставьте с каждой стороны по 3-4 сантиметра, чтобы позже было удобнее наваривать модифицированные варианты выхлопа;

Далее берем трубу такого же диаметра, как трубы, оставшиеся торчать в резонаторе с двух сторон. Обрезаем ее таким образом, чтобы ее длины хватило для установки в резонатор между обрезанными кусками и приварке с помощью сварочного аппарата

Здесь важно помнить правило: «Семь раз измерь, один раз отрежь». Если неверно изменить, и отрезанный размер трубы окажется меньше по длине, чем необходимо, придется резать новый кусок – складывать данную деталь из нескольких обрезков труб запрещено; Когда будет отрезана труба необходимой длины, надо приступить к ее модернизации. Для этого возьмите дрель небольшого диаметра и наделайте в данном куске трубы множество дырок

При этом оставьте по 3-4 сантиметра трубы с каждой стороны, чтобы после можно было обеспечить надежную сварку. Если ваша дрель не справляется с трубой, можно воспользоваться болгаркой и сделать на трубе множество надрезов через каждые 1,5-2 сантиметра

Для этого возьмите дрель небольшого диаметра и наделайте в данном куске трубы множество дырок. При этом оставьте по 3-4 сантиметра трубы с каждой стороны, чтобы после можно было обеспечить надежную сварку. Если ваша дрель не справляется с трубой, можно воспользоваться болгаркой и сделать на трубе множество надрезов через каждые 1,5-2 сантиметра.

После этого необходимо наварить дырявый кусок трубы на части труб, которые остались торчать в резонаторе; Когда кусок трубы будет надежно приварен, необходимо забить весь резонатор сетчатой нержавеющей сталью. Для этого возьмите 50 приобретенных металлических губок для мытья посуды и начните их укладывать в резонатор, забивая все свободное пространство.

Внимание: некоторые губки могут идти с импровизированными «крючками», сделанными из бумаги, пластика или ткани. Такие элементы обязательно удалить с металла перед его укладкой в резонатор

1. Далее закройте резонатор и надежно приварите крышку;
2. На этом создание прямотока своими руками можно считать завершенным. Остается установить автомобильный глушитель на место.

Важно отметить, что данный способ лишь один из многих вариантов самостоятельного создания прямоточной трубы из имеющегося глушителя. Некоторые автолюбителю собирают прямоток с нуля, что значительно дороже по затратам и более трудоемко. Подобная модификация простая, и ее сможет выполнить даже водитель без опыта

Подобная модификация простая, и ее сможет выполнить даже водитель без опыта.

Выпускной коллектор

На сленге мотоциклистов он называется «коленом» из-за схожего изгиба.

Наиболее популярная система конфигурации – 4 в 1. То есть, коллектор имеет 4 выхода на цилиндр, соединяющихся в единый и выходящих к глушителю. Подходит для езды на больших оборотах, и поэтому ее часто выбирают мотоспортсмены.

Эта система чаще всего изготавливается из нержавеющей стали, потому что принимает первую волну разгоряченного воздуха. Если же она сделана, к примеру, из чугуна, то образовываемый после выключения мотора конденсат способен привести к коррозии. Нержавейка же этого не боится, плюс она довольно долговечная.
