Проверка лямбда зонда, внешний осмотр, осциллограф, вольтметр

Проверка лямбда-зонда тестером:

Берём электронный милливольтметр постоянного напряжения и подсоединяем его параллельно ЛЗ («+» «-» к ЛЗ, — к массе), причём лямбда зонд должен быть подключен к контроллеру.

Когда двигатель прогреется (5-10 мин) затем нужно смотреть на стрелку вольтметра. Она должна периодически ходить между 0,2 и 0,8 В (т.е. 200 и 800 мВ, причём, если за 10 секунд произойдёт менее 8-и циклов — ЛЗ пора менять. Также к замене если напряжение «стоит» на 0,45 В.

Когда же напряжение всё время 0,2 или 0,9 В — то что-то со впрыском — смесь слишком бедная или слишком богатая. Поскольку напряжение датчика кислорода все время должно изменятся и скакать от ≈0,2 до 0,9V.

Имеется еще один быстрый способ проверки лямбда зонда. Следует сделать так:

Аккуратно прокалывается плюсовым контактом тестера (чёрный провод лямбды), другой контакт — на массу. На работающем моторе показания должны колебаться от 0,1 до 0,9V. Постоянные показания (к примеру, всё время 0,2) или показания, выходящие за эти рамки, или колебания с меньшей амплитудой говорят о неисправности зонда.

  • всё время 0,1 — мало кислорода
  • всё время 0,9 — много кислорода
  • Зонд исправен, проблема в чём-то другом.

Если есть время и желание позаморачиватся можно провести несколько тестов на богатую и бедную смесь и дополнительно проверить датчик лямбда зонд.

  1. Отключите кислородный датчик от колодки и подключите его цифровому вольтметру. Заведите автомобиль, и, нажав педаль газа, увеличьте обороты двигателя до отметки 2500 оборотов в минуту. Используя устройство для обогащения топливной смеси, устройте снижение оборотов до 200 в минуту.
  2. При условии, что ваш автомобиль оборудован топливной системой с электронным управлением, выньте вакуумную трубку из регулятора давления топлива. Посмотрите на показания вольтметра. Если стрелка прибора приблизится к отметке 0.9 В, значит, лямбда зонд находится в рабочем состоянии. О неисправности датчика свидетельствует отсутствие реакции вольтметра, и показания его в пределах меньших отметки 0.8 В.
  3. Сделайте тест на бедную смесь. Для этого возьмите вакуумную трубку и спровоцируйте подсос воздуха. Если кислородный датчик исправен, показания цифрового вольтметра будут на уровне 0.2 В и ниже.
  4. Проверьте работу лямбда зонда в динамике. Для этого подключите датчик к разъему системы подачи топлива, и установите параллельно ему вольтметр. Увеличьте обороты двигателя до 1500 оборотов в минуту. Показатели вольтметр при исправном датчике должны быть на уровне 0,5 В. Другое значение свидетельствует о выходе из строя лямбда зонда.

Проверка напряжения в цепи подогрева

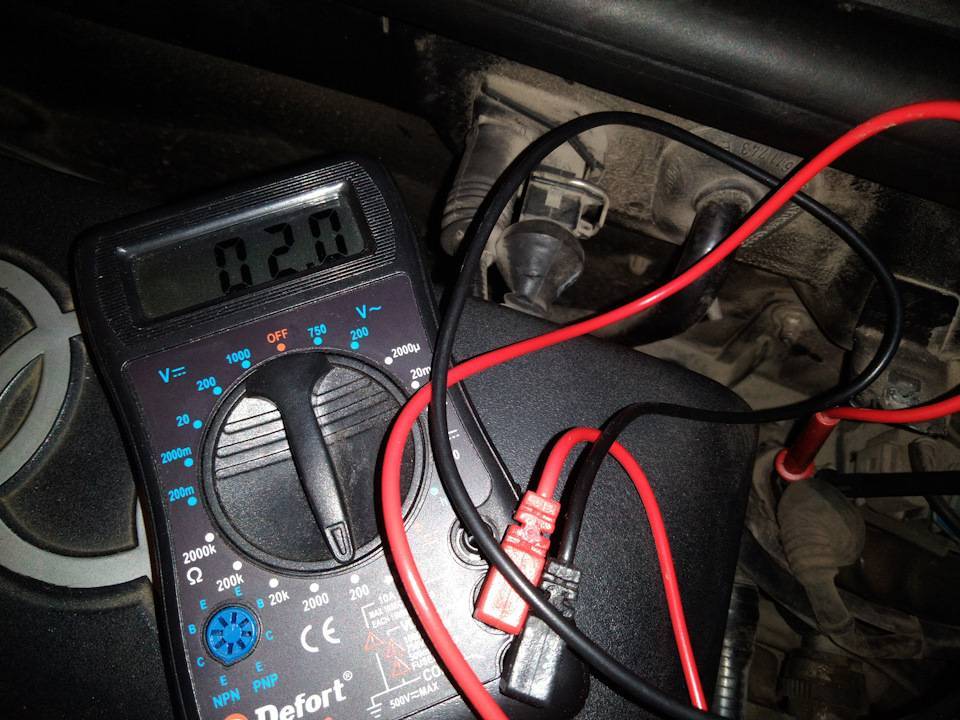

Для проверки наличия напряжения в цепи нужен вольтметр. Включаем зажигание и подсоединяем его щупами к проводам нагревателя (отсоединять разъем не можно, лучше проткнуть острыми иголками). Их напряжение должны быть равно тому, что выдает аккум на не запущенном двигателе (около 12В).

Если нет плюса нужно пройти цепь АКБ-предохранитель-датчик, поскольку он всегда идет напрямую, а вот минус поступает с ЭБУ, так что если нет минуса смотрим цепь до блока.

Проверка нагревателя лямбда зонда

Кроме как померить напряжения мультиметром, можно замерить еще и сопротивления для проверки исправности нагревателя (двух белых проводов), но нужно будет тестер переключить на Омы. В документации к определенному датчику обязательно указывается номинальное сопротивление (обычно оно около 2-10 Ом), ваша задача только проверить его и сделать вывод. На видео показан данный способ:

https://youtube.com/watch?v=CxhGVt5_YUA

Проверка опорного напряжения датчика кислорода

Тестер переключаем на режим вольтметра, затем включив зажигание измеряем напряжение между сигнальным и проводом массы. В большинстве случаев опорное напряжение лямбда-зонда должно быть 0,45В.

Лямбда зонд – это датчик концентрации О2 (или проще говоря – кислородный датчик), позволяющий оценивать объем несгоревшего кислорода, содержащегося в отработанных газах. Эти показатели крайне важны, так как благодаря поддержанию определенных пропорций топлива и воздуха, происходит наиболее эффективное сгорание топливовоздушной смеси. Самым лучшим соотношением считается 14,7 частей кислорода на 1 часть бензина. Если это соотношение будет нарушаться, то смесь будет бедной или, наоборот, обогащенной, что, в свою очередь, скажется на расходе топлива и мощности мотора.

Хоть внешне датчик кислорода и не выглядит, как «жизненно важная» деталь, он выполняет очень важную функцию, поэтому любая неисправность лямбда зонда, «симптомы» которой мы рассмотрим, должна быть незамедлительно исправлена.

Как проверить лямбда-зонд на работоспособность

Существует несколько способов проверить лямбда-зонд на исправность. Самый простой и поверхностный — тщательный осмотр устройства, самый сложный — диагностика при помощи специального оборудования.

Внешний осмотр датчика

Итак, внешнее изучение кислородного датчика будет состоять из нескольких шагов:

  1. Проверить внешнюю часть, которая находится вне катализатора. Не должно быть оплавленных участков, обрывов или замкнутых контактов.
  2. Выкрутить датчик из катализатора и изучить нижнюю часть, обычно спрятанную в катализаторе. Пятна сажи на ней говорят о том, что топливо слишком концентрировано, двигатель и клапаны близки к износу или в выхлопной системе произошла утечка. Отложения серого цвета сигнализируют о высоком содержании свинца в топливе.

Проверка лямбда-зонда мультиметром (тестером)

Потребуется вольтметр, омметр или мультиметр, в котором объединяются оба эти устройства. Если используется последний, его нужно перевести в режим замера сопротивления. Чтобы испытать нагреватель датчика, необходимо:

  1. Вывести из колодки датчика контакты 3 и 4 разъёма (стандартно это белый и коричневый провода).
  2. Подсоединить контакты к выходам тестера и измерить сопротивление.

Показатели могут быть разными, обычно они варьируются в пределах 2–10 Ом. Цифра более 5 Ом говорит об отличной работоспособности датчика. Если сопротивление вообще не выводится на дисплей, это говорит о том, что в нагревателе лямбда-зонда порвался провод и требуется немедленная замена.

Прогрев зонда

Кроме того, мультиметром можно проверить восприимчивость наконечника кислородного датчика. Для этого нужно завести машину и прогреть мотор до 70–80oC. Последующий алгоритм будет таким:

  1. Довести мотор до 3000 оборотов в минуту и зафиксировать этот показатель на 2–3 минуты, пока датчик не прогреется.
  2. Минусовой щуп мультиметра подсоединить к массе машины, другой состыковать с выходом датчика.
  3. Изучить данные на тестере: они должны варьироваться от 0,2 до 1 В и меняться 10 раз в секунду.
  4. Надавить педаль газа в пол и резко отпустить её. Исправный датчик выдаст значение в 1 В, после чего резко упадёт до ноля. Если цифры на дисплее не меняются при действиях с педалью и показывают 0,4–0,5 В, датчик требует замены.

Если напряжения нет вовсе, стоит проверить проводку. Для этого нужно «прощупать» мультиметром все провода, соединяющие реле с выключателем зажигания.

Проверка осциллографом

Диагностика осциллографом будет более продуктивной, поскольку в этом случае можно зафиксировать промежуток времени, за которое меняется выходное напряжение. Нормальными считаются показатели ниже 120 мСек.

Итак, алгоритм проверки будет таким:

  1. Найти сигнальный провод датчика и подключить к нему осциллограф. Затем нужно завести мотор и разогреть его до 60–70oC. Это нужно, чтобы прогреть датчик воздуха и дождаться от него обратной связи. В процессе подготовки на осциллографе уже появится сигнал о генерации небольшого тока (до 1 В).
  2. Когда начнёт прогреваться лямбда-датчик, напряжение ещё немного вырастет. По мере прогрева до 300–400oC диаграмма приобретёт динамику.
  3. Если на прогретом двигателе дойти до 2500–3000 оборотов, исправный датчик должен показать такую картину:
  4. Если резко отпустить газ, смесь переходит в режим обогащения, а лямбда откликается таким образом:

В процессе проверки важно засечь, через какое время датчик переходит в рабочий режим, то есть когда на диаграмме появляется динамика. Также анализируется реакция на работу двигателя на 2000–3000 оборотов в минуту

Если после прогрева сигнал стабильно находится только в нижнем или только в верхнем положении, датчик придётся менять. Если сигнал напоминает плавную извилистую линию, как на картинке ниже, датчик сгорел или вышел из строя.

Проверка бортовой системой

Если в машине имеется ЭБУ, поиск неполадок можно существенно облегчить

Стоит обратить внимание на индикатор «Check Engine», который нередко предупреждает о проблемах с лямбда-зондом. Чтобы уточнить причину сигнала, достаточно подключить к бортовому компьютеру автосканер

К кислородному датчику будут относиться ошибки:

  • P0130: датчик отправляет неверные данные;
  • P0131: сигнал слишком слабый;
  • P0132: сигнал слишком сильный;
  • P0133: КД медленно реагирует;
  • P0134: датчик вообще не даёт сигнала;
  • P0135: нагреватель первого датчика не функционирует;
  • P0136: произошло замыкание второго датчика;
  • P0137: КД2 медленно реагирует;
  • P0138: КД2 слишком быстро реагирует;
  • P0140: разрыв в цепи КД2;
  • P0141: нагреватель второго датчика неисправен;
  • P1102: слабое сопротивление нагревателя КД;
  • P1115: цепь повреждена, считать данные невозможно.

Как понять, что лямбда-зонд вышел из строя и заменить его: советы автолюбителей

1. Если лямбда-зонд неисправен, заметны нарушения в работе двигателя.

«Основная функция лямбда-зонда заключается в определении окиси углерода в выхлопных газах того или иного транспортного средства. С учетом данных, получаемых от датчика кислорода, регулируется подача топлива в цилиндры. Когда лямбда-зонд неисправен, нарушения в работе двигателя очевидны: слишком большой расход топлива, специфический запах после глушения и т. д. Менять на резистор бессмысленно, поскольку компьютер воспринимает постоянное сопротивление резистора за неисправность».

2. Основной признак поломки лямбда-зонда – набор скорости.

«При неисправности лямбда-зонда обнаружил несколько характерных моментов (повышенные обороты, большой расход бензина и т. д.). Но самым явным признаком для меня стал набор скорости: авто сперва разгоняется, потом затыкается, и так снова и снова. Такое ощущение, что газ сбрасываешь, а потом опять выжимаешь. После замены датчика все описанные проблемы, в том числе и с набором скорости, исчезли».

3. Замена лямбда-зонда должна быть обоснованной.

«Хочется сказать о том, что вероятность деформации проводов намного выше вероятности поломки самого датчика. При первых подозрениях в поломке лямбда-зонда следует разъединить разъем, внимательно его осмотреть, а также обследовать провода на предмет их целостности. В местах входа в разъем провода часто пережимаются и теряют свою функциональность. После этого необходимо проверить работу датчика, а именно: измерить напряжение в различных режимах работы двигателя».

4. При замене лямбда-зонда нужно учитывать один очень важный нюанс.

«Процесс замены датчика нельзя назвать сложным, но он требует определенной подготовки. Самая важная часть предшествующего работе процесса – подготовка специального ключа на 22 с прорезью, который понадобится, чтобы снять датчик.

Без такого приспособления лямбда-зонд может не поддаться. Стандартный рожковый ключ, как правило, не позволяет захватить основание датчика из-за наличия возле него отливов на выпускном коллекторе. При отсутствии отливов ключом можно повредить грани у гайки датчика, ведь она сильно прикипает к выпускному коллектору и изготовлена из довольно мягкого металла.

Столкнувшись с данной проблемой, я узнал, что оригинальный ключ для автомобиля «Хонда» стоит больше 70 евро, потому решил изготовить приспособление для снятия лямбда-зонда самостоятельно.

Расскажу, как. Во-первых, взял накидной ключ на 22 и приварил к нему гайку на 30. После этого на ключе и приваренной к нему гайке сделал сквозную прорезь на одном боку. Она нужна для того, чтобы заводить внутрь ключа и гайки провода лямбды, ведь разъем на концах проводов датчика кислорода не проходит через накидной ключ на 22.

Итак, разъем лямбда-зонда нужно продеть через дополнительный накидной ключ на 30, который уже прикреплен к гайке на 30, приваренной к ключу на 22. Этими двумя ключами можно отвернуть даже наглухо закрепленную лямбду. Получается просто, экономно и эффективно».

5. Лямбда-зонд можно заменить своими руками.

«У меня получилось заменить лямбда-зонд на своем автомобиле самостоятельно.

Оригинальной устройство было однопроводным, и на замену я также купил однопроводной лямбда-зонд фирмы Bosh.

Опишу алгоритм замены:

  • Нагреваем двигатель (так будет легче открутить винты крепления крышки выпускного коллектора и сам датчик).
  • Отключаем «минус» аккумулятора.
  • Разъединяем разъем подключения лямбды.
  • Анализируем ситуацию: смотрим, можно ли выкрутить лямбда-зонд и есть ли подходящий для этих целей инструмент (о том, как изготовить приспособление для снятия лямбды читайте чуть выше).
  • Выкручиваем датчик. Пробуем установить замену, проверяем, подходит ли резьба, смотрим на глубину вкручивания.
  • На расстоянии 15 см от корпуса лямбда-зонда отрезаем провода. Действия, описанные в этом пункте и в следующем актуальны для случаев, если вы имеете дело с неоригинальным датчиком.
  • Соединяем провод нового датчика с проводом от старого лямбда-зонда. В стандартную комплектацию к устройству обычно входит соединительная трубка размером 2-3 см. Провод нового датчика вставляем в термотрубку, которая также входит в комплект.

Зачищаем провода (не более 1 см) и вставляем в трубку с двух сторон. Затем сжимаем трубку максимальным усилием и проверяем надежность соединения. В конце термотрубку следует завести на место соединения и прогреть эту область при помощи зажигалки (не забывайте вращать соединение в процессе нагрева).

  • Закручиваем новый датчик, присоединяем разъем.
  • Устанавливаем защитную крышку коллектора.
  • Подключаем «минус» аккумулятора, включаем двигатель, а затем проверяем его работу».

Как сделать обманку лямбда-зонда своими руками

В прошлом материале мы уже рассказали о том, зачем нужны обманки лямбда-зондов, какие они бывают и как работают. За рамками той статьи остался вопрос, как сделать эти обманки своими руками. Это несложно и доступно многим автовладельцам. Какой смысл делать обманки самому, если продаются уже готовые? Причин, как минимум две.

Механическая обманка лямбда-зонда

1. Готовые изделия в любом случае будут дороже. Если в случае с механическими обманками разница в стоимости может быть не очень велика, то у электронных обманок она значительная.

2. Не всегда можно оперативно найти в продаже нужную обманку. Когда исправный автомобиль необходим срочно – порой быстрее сделать обманку своими руками.

Типов обманок, как мы уже знаем – два, поэтому будем разбирать самостоятельный вариант изготовления обоих.

Изготовление механической обманки

Как вы помните из прошлой статьи, основа этого типа обманок металлическая втулка. Оптимальный материал для изготовления бронза, потому как именно она лучше всего противостоит температурным воздействиям. Для самостоятельного изготовления втулки нужен токарный станок и опыт работы с ним, но всегда можно найти токаря, который за минимальную плату сделает нужную заготовку по чертежу. Чертеж такой.

Чертеж обманки

Собственно, в простейших случаях уже этого хватит, но оптимальным будет заполнить полую часть втулки керамической крошкой, найти которую не проблема. Устанавливается самодельная обманка точно также как и купленная – выкручиваем датчик кислорода, на его место устанавливаем втулку, а в нее вкручиваем сам датчик.

Установленная обманка

Необходимость искать токаря и обращаться к нему несколько снижает привлекательность самостоятельного изготовления механической обманки, да и разница по стоимости получится не такая уж и большая, но такой вариант тоже имеет право на существование, если по какой-то причине не устраивает электронная обманка.

Созданная своими руками обманка лямбды

Изготовление электронной обманки

Казалось бы, электронный «девайс», который имитирует работу лямбда, должен быть очень сложным, но по факту это очень простая и примитивная схема, которая, тем не менее, работает. Для изготовления потребуется схема электропроводки автомобиля, паяльник, нож, канифоль, неполярный конденсатор на 1мкФ и резистор на 1 мОм или 150-200 кОм. Обычно советуют брать резистор на 1 мОм, но на некоторых автомобилях имитирование сигнала получается не очень точным, «чек» гасится, но топливная смесь получается не очень правильной, а расход – высоким. Тогда нужно будет немного поэкспериментировать с резисторами.

Схема электронной обманки

Дальше рассмотрим процесс по пунктам.

1. Нужно в схеме электропроводки вашего автомобиля разобраться с тем, сколько и какие провода идут на лямбда-зонд. Бывает от двух до четырех проводов, в зависимости от наличия дополнительного подогрева. Чаще всего встречаются именно четырехконтактные датчики, из этих четырех контактов два отвечают за подогрев, они нам не потребуются, а нужны сигнальный контакт и масса. Почти во всех схемах в интернете указывается цвет проводов, но именно на вашем авто он может не совпадать, так что найти сигнальный провод и массу нужно по схеме.

Электронная обманка

2. Дальше вооружаемся ножом и паяльником. В сигнальный провод нужно впаять резистор, а между сигнальным проводом и массой со стороны ЭБУ – конденсатор. Естественно, все соединения нужно заизолировать. В принципе, уже после этих манипуляций все должно заработать.

Электро-обманка лямбды. Фото — drive2

3. Третий шаг необязателен, но крайне желателен, потому что может продлить срок жизни схемы. Дополнительные элементы и провода можно разместить в небольшой пластиковой коробке или контейнере и залить эпоксидкой.

Еще вариант обманки

Даже такая примитивная схема отлично работает, а затраты на ее изготовление копеечные. Покупать электронный эмулятор будет сильно дороже. Да, там обычно используются более продвинутые схемы, иногда с микропроцессорами, но разница в стоимости может быть десятикратной. Есть стимул самому взяться за паяльник.

В общем, именно электронный вариант нам кажется самым разумным для самостоятельного изготовления, нюансы могут быть только в подборе резистора, но они стоят недорого, перепаять в схеме один на другой тоже не великая трудность, так что можно поэкспериментировать. В итоге получится полностью рабочий «гаджет» за копейки.

Кислородные датчики — видео

Это должен знать каждый владелец авто:Автомобильный компрессор торнадо Обзор автомобильного компрессора TORNADO AC-585. С покупкой автомобиля, у человека, а теперь и автолюбителя, появляется много проблем и забот. …

Аудиосистема в машину В статье даются советы по выбору качественной аудиотехники для автомобиля. Уже долгое время качественная аудиосистема окончательно перестала быть предметом роскоши в среде водителей. Если …
Бортовой компьютер БК-16 Многим людям, автолюбителям, хочется знать о своем авто гораздо больше информации чем смогут дать приборы, даже если сказать то просто показометры, которы…

Причины неисправностей и как их определить

При неправильной работе лямбда зонда силовой агрегат автомобиля начинает работать нестабильно.

Причины поломки кислородного датчика

Рассмотрим причины, по которым регулятор может дать сбой.

  1. В электрической цепи случился разрыв, например, в точке подключения датчика к общей сети. Другой причиной может состоять в недостаточном контакте на контроллере либо его окислении.
  2. Замыкание при работе регулятора.
  3. Загрязнение, которое является самой распространенной причиной неисправности датчика. Данная поломка, зачастую, случается из-за постоянной заправки автомобиля некачественным топливом.
  4. Температурная перегрузка датчика. Данная проблемы возникает из-за сбоев в системе зажигания.
  5. Непрерывное передвижение автомобиля по бездорожью приводит к большим вибрациям и к повреждению устройства.
  6. Кислородный элемент часто ломается при попадании в систему цилиндров силового агрегата или во впускную систему антифриза.
  7. Поломка нагревателя регулятора. Очень часто данная проблема возникает из-за износа контроллера (его естественного «старения»).
  8. Датчик может выйти из строя, если двигатель работает на слишком обогащенной ТВС.

Симптомы поломки лямбда зонда

Определить неисправность кислородного датчика можно по следующим симптомам:

  • расход топлива значительно вырос;
  • обороты «плавают» при холостых оборотах силового агрегата;
  • вы стали ощущать характерные рывки, когда автомобиль набирает скорость;
  • катализатор работает нестабильно;
  • повысилась концентрация токсинов в отработанном газе.

В том случае, если вы обнаружите хотя бы один из перечисленных признаков, следует провести диагностику контроллера, а в случае необходимости — заменить его.

Датчик кислорода

Как ремонтировать лямбда-зонд?

Производители лямбда-зондов позиционируют детали, как неразборные и не подлежащие ремонту. Однако некоторые автовладельцы с определенным успехом пытаются разбирать и ремонтировать датчики, собирая из двух или более поврежденных устройств одно работоспособное.

Владельцу автомобиля следует помнить, что подобный ремонт лямбда-зонда является временным мероприятием. Рекомендуется приобрести новый датчик, а отремонтированный использовать в качестве запасного.

Ремонт нагревательного элемента

Примерная последовательность разборки и ремонта датчика с поврежденным нагревательным элементом:

  1. Аккуратно распилить внешний корпус датчика.
  2. Аналогичным образом распиливается второй датчик.
  3. Вынуть из распиленных корпусов нагревательные стержни. Целое устройство необходимо протереть от нагара и грязи сухой материей. Использовать чистящие вещества не рекомендуется, поскольку возможно повреждение нагревателя в результате химических реакций.
  4. Установить нагреватель в зонд, который будет применяться на автомобиле.
  5. Спаять корпус медно-фосфорным припоем, имеющим температуру плавления около 700 ºС. В качестве источника тепла применяется газовая ювелирная горелка.
  6. Проверить работоспособность изделия тестером и установить зонд в коллектор. Если отремонтированное устройство не работает, то можно попробовать поменять нагреватель еще раз. Ниже приведены фотографии, поясняющие процесс ремонта.

Ремонт неисправной проводки

Встречаются рекомендации по установке дополнительного резистора в цепь обогрева при выходе ее из строя. По идее авторов полученное сопротивление должно давать корректный сигнал в блок управления и выключать информацию об ошибке. Фактически так и происходит, но срок жизни дополнительного сопротивления составляет от нескольких часов до нескольких дней. Нагревающийся до высоких температур резистор может стать причиной возгорания в моторном отсеке.

Устранить неисправность, связанную с разорванным жгутом проводки, можно следующим образом:

  1. Пропилить корпус на верхней части зонда.
  2. Демонтировать полностью старые провода, поскольку изоляция со временем изнашивается и трескается.
  3. Вынуть из колодки-донора пины с припаянными проводами. В качестве донора может использоваться любая штекерная колодка из имеющихся в наличии.
  4. Для дальнейшей работы необходимо выпаять из пинов соединительные элементы.
  5. Собрать новый жгут проводки, используя штатное резиновое уплотнение от зонда.
  6. Установить на концы проводов снятые соединительные элементы.
  7. Соединить проводку с ответными кабелями лямбда-зонда.
  8. Обжать контакты и дополнительно пропаять тугоплавким медно-фосфорным припоем.
  9. Запаять корпус и промазать место ввода жгута проводов в датчик термостойким герметиком.

При ремонте проводки лямбда-зонда рекомендуется на каждом этапе проверять отсутствие замыканий проводником на «массу» или между собой.

Очистка от нагара и сажи

Еще одним вариантом ремонта является очистка измерительного элемента от нагара и сажи:

  1. Аккуратно спилить защитные колпачки.
  2. Выдержать датчик в ортофосфорной кислоте, затем аккуратно счистить нагар кисточкой. Не рекомендуется прилагать усилие, поскольку измерительный элемент крайне хрупкий.
  3. При необходимости дополнительно очистить элемент путем нагрева на газовой горелке. Процедуру следует выполнять аккуратно, поскольку возможно растрескивание детали. Рекомендуемый в ряде источников нагрев и охлаждение холодной водой делать запрещено, поскольку это приведет к полному выходу зонда из строя.
  4. Собрать датчик обратно, соединив детали тугоплавким припоем или точечной сваркой.

Основные виды лямбда-зондов

В конструкции современного автомобиля могут присутствовать следующие лямбда-зонды:

1. Циркониевый.

Самая популярная модель, которая изготавливается на основе диоксида циркония.

Рекомендуем

«Жидкое стекло для авто: зачем нужно, насколько хватает» Подробнее Работает рассматриваемый элемент по принципу гальванического элемента с твердым электролитом в виде специального наконечника.

Изготовленный из керамики и циркония наконечник со всех сторон покрыт защитными пластинами из пористых платиновых электродов, которые выполняют роль проводников тока. Стоит отметить, что свойства электролита активизируются только при нагреве диоксида циркония выше +350 °C. Получается, что лямбда-зонд будет выдавать ошибку, если не прогреется до определенной температуры. Быстрый нагрев устройства осуществляется благодаря встроенной нагревательной конструкции с керамическим изолятором.

Обратите внимание! Повышение температуры до +950 °C может привести к перегреву датчика и его дальнейшей поломке. Посредством прохождения через небольшие просветы в защитном кожухе выхлопные газы поступают к наружной части наконечника

Воздух, в свою очередь, проникает внутрь датчика через специальную пройму в корпусе устройства или пористую уплотнительную крышку

Посредством прохождения через небольшие просветы в защитном кожухе выхлопные газы поступают к наружной части наконечника. Воздух, в свою очередь, проникает внутрь датчика через специальную пройму в корпусе устройства или пористую уплотнительную крышку.

Разница потенциалов формируется благодаря перемещению ионов кислорода по электролиту между наружным и внутренним платиновыми электродами.

Напряжение на электродах обратно пропорционально объемам кислорода в выхлопной системе.

При наличии оповещения, поступающего от датчика, блок управления выравнивает содержание компонентов топливовоздушной смеси. Напряжение, поступающее от лямбда-зонда, каждую секунду меняется по несколько раз, что позволяет оптимизировать состав смеси независимо от режима работы ДВС.

В зависимости от количества проводов лямбда-зонды из циркония делятся на несколько групп:

  • однопроводные – оснащены одним сигнальный проводом, при этом контакт на массу осуществляется через корпус;
  • двухпроводные – имеют сигнальный и заземляющий провода;
  • трех- и четырехпроводные – подразумевают наличие системы нагрева, а также подведенных к ней управляющих и заземляющих проводов.

2. Титановый.

Внешне схож с циркониевым, но в данном случае чувствительная деталь датчика изготовлена из диоксида титана. Объемное сопротивление устройства меняется с учетом изменения количества кислорода в смеси: от 1 кОм при богатой смеси до более 20 кОм при бедной. Вместе с этим меняется проводимость титанового элемента, о чем лямбда-зонд сообщает блоку управления. Эффективность датчика рассматриваемого вида достигается только при температуре +700 °C, поэтому без нагревательного элемента здесь не обойтись.

Титановый лямбда-зонд имеет высокую цену и сложную конструкцию, что отрицательно сказывается на популярности данных устройств.

3. Широкополосный.

В отличие от вышеописанных моделей, широкополосные приборы имеют конструкцию, состоящую из двух камер: измерительной и насосной.

В измерительном отсеке поддерживается такой состав газов, при котором лямбда равна единице. Что касается насосной камеры: если мотор работает на бедной смеси, камера убирает лишний кислород из диффузионного зазора в атмосферу, а если на богатой – пополняет диффузионное отверстие недостающим кислородом из внешней среды. Направление тока для перемещения кислорода в разные стороны меняется, а его величина пропорциональна объемам бесцветного газа.

Нормальное функционирование широполосных датчиков возможно при температуре +600 °C, что достигается за счет работы нагревательного элемента в датчике.

Широкополосные датчики кислорода детектируют лямбду от 0,7 до 1,6.

Ремонт

Диагностика

Лямда-зонд ваз 2110 имеет четыре вывода:

Колодки для ваз 21102

Проверка подогревателя кислородного датчика сводится к элементарной проверке цепи нагревателя:

  • наличия напряжения на контакте питания бортовой сети автомобиля (при отсутствии оного проверить всю цепь);
  • наличия целостности цепи отрицательного контакта.

В дальнейшем нас интересует исключительно сигнальный провод, а вернее изменение напряжения идущее по нему от датчика к ЭБУ во время различных режимов работы двигателя. Проверить работу датчика можно двумя способами:

  • С помощью вольтметра;
  • С помощью осциллографа (мототестера).

Так как данная инструкция предназначена для простого обывателя, у которого просто в принципе не может быть профессионального оборудования, то диагностику датчика будем проводить с помощью вольтметра.

Способ первый: считывание кодов неисправностей

Для того, чтобы считать коды неисправности находящиеся в памяти контролера необходимо к колодке диагностики (находится с левой стороны под консолью панели приборов) либо подсоединить специальное диагностическое оборудование (слишком просто – не для нас), либо замкнуть контакт «В» на массу, что так же можно сделать соединив между собой контакты «А» и «В».

Диагностическая колодка ваз 2110

  • «А» — контакт соединенный с «массой» автомобиля;
  • «В» — контакт сигнала контроллера;
  • «G» — управление бензонасосом ваз;
  • «М» — контакт для выдачи информации (последовательных данных).

После того как данные контакты замкнуты поворачиваем ключ зажигания в положение «III» (двигатель не заводим), наблюдаем за сигнализатором «CHECK» который вспышками должен высветить число 12:

  • Вспышка;
  • 1-2 секундная пауза;
  • Вспышка;
  • Вспышка;
  • Длинная пауза в 2-3 секунды;
  • Двойной повтор вышеописанного цикла.

Считывание кода неисправности под номером «12»

После этого программа в тройном цикле высвечивает коды существующих неисправностей (каждый код по три раза), при отсутствии же оных код «12» продолжает высвечиваться постоянно.

Стирание кодов неисправностей из памяти ЭБУ с целью убедится, что неисправность устранена, происходит через отключения питания контролёра не менее чем на десять секунд. Питание отключается либо отсоединением минусовой клеммы от аккумуляторной батареи, либо посредством извлечения предохранителя контроллера.

Способ второй: проверка изменений параметров ЛЗ

Итак, приступаем к самому «вкусненькому»:

  • Отрицательный щуп вольтметра присоединяем к корпусу автомобиля;
  • Положительный щуп присоединяем к сигнальному проводу лямбда-зонда;
  • Прогреваем двигатель до рабочей температуры;
  • Разогреваем сам датчик, выставив обороты двигателя на 2500 – 3000 оборотов на протяжении трех минут.

Наблюдаем за датчиком:

  • Должно произойти включение, то есть напряжение должно находиться в пределах 0,8 – 1,0 вольт и включаться с частотой 8 – 10 раз в десять секунд;
  • Если вольтметр показывает значение в 0,45 вольт, и оно не меняется, значит, датчик не работает – на замену;
  • При резком открытии заслонки напряжение должно подскочить примерно до одного вольт, при резком закрытии упасть практически до нуля.
Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
