Попробуем разобраться в причине во Как Разобрать Замок Зажигания Ваз Замок зажигания ВАЗ Замок зажигания в автомобиле ВАЗкак и на любом другом, предназначен для коммутации электронных цепей и включения стартера. Потому хонда дио 27 как выставить зажигание он вышел из строя, то машину Вы уже не можете завести. Принципиальной разницы нет, регулировать зажигание в двигателе скутера, мопеда, мотоцикла, газонокосилки или бензопилы.

Процесс выставления зажигания не сложный, но ответственный.

Зажигание может быть ранним — это в случае, если топливо-воздушная смесь поджигается свечой, когда поршень еще не дошел до верхней мертвой точки. Поршень движется вверх, а в него уже ударяет расширяющийся газ. Согласитесь, плохая ситуация. Зажигание может быть и поздним, это, когда поршень уже далековато отошел вниз от верхней мертвой точки.

В таком случае смесь может загораться уже, проходя через выхлопные окна цилиндра. Правильный момент для зажигания смеси, когда поршень лишь минимально сдвинулся вниз с верхней мертвой точки. Обычно, эта величина указывается в руководстве к технике и составляет от двух до четырех хонда дио 27 как выставить зажигание.

Как устроена система зажигания скутера

Система зажигания скутера – это один из важнейших компонентов средства передвижения. Если она выходит из строя, то доехать до места назначения без ремонта можно только на буксире, ведь мотор никак не заведется без ценной искры.

Система зажигания скутера

Во всех мотодвигателях задача системы зажигания одна – зажечь смесь горючего в цилиндрах. Поджигание смеси происходит за счет искры от свечи.

Состоит система зажигания скутера и других мотосредств из следующих компонентов.

Ключ зажигания (Ignition switch).
Свеча (Spark plug).
Высоковольтные провода.
Катушка или бабина (Ignition Coul).
Генератор (Generator).
Датчик холла (Sensor).
Выпрямитель (Rectifler).
Блок управления или коммутатор (CDI).

Контакты, клеммники и штекеры тоже входят в систему зажигания скутера.

Схема простая:

Генератор вырабатывает электроэнергию, но она переменная, а не постоянная. Выпрямитель энергию генератора нормализует и раздает в систему.

Генератор соединен напрямую с выпрямителем, замком зажигания и АКБ (аккумуляторной батареей).

Замок зажигания соединен также с коммутатором и катушкой.

Коммутатор скутера и его схема

Бабина — со свечой и генератором.

Таким образом, получается круговая схема, в которой элементы зажигания поддерживаются между собой.

Важные моменты.

От свечи зажигания до бабины идет главный высоковольтный провод.
Бабина всегда должна быть расположена в радиусе 40 см от двигателя и на расстоянии 30 см от свечи.
Коммутатор – это черная коробочка с белыми колодками проводов. Может располагаться как в передней части скутера, так и в задней.
От выпрямителя идут несколько проводов, как правило, 7. Как и коммутатор, он может располагаться как впереди, так и сзади.
Индукционный датчик на скутерах располагается так, что при вращении генератора, он задействуется. Представить себе это можно так: на колесе генератора имеется прилив, который при вращении входит с прорезью датчика в контакт.
Как только датчик холла входит в контакт, он подает сигнал на коммутатор. Последний в обычном режиме бывает закрыт, после получения команды от ДХ открывается.
Через коммутатор заряженный конденсатор подает напряжение прямиком на катушку. Последняя оснащена 2-я выводами: на землю и на коммутатор.
У бабины имеются 2 обмотки. На первичную обмотку намотано мало витков, на вторичную – много. Таким образом, как в любом трансформаторе, здесь образуется высокое напряжение, передающееся на свечу.
На свечу поступает порядка 20 Квт.

Если пропала искра на скутере

Итак, зная о работе системы зажигания, можно легко определить слабое звено. Например, если пропала искра в системе, скутер остановился и не едет дальше, путем логических вычислений можно найти причину, которая частенько связана бывает именно с датчиком холла.

Элементы системы зажигания скутера

Как и в автомобильных системах, проверку следует всегда начинать со свечи (свечей). Она выкручивается и подвергается осмотру:

чересчур белый электрод свечи говорит о перегреве;
желтый – о перебоях в зажигании;
черный – об обогащенной топливной смеси.

Процесс проверки можно значительно облегчить, если иметь под рукой резервную и исправную свечу. Она вставляется на место старой, и проверяется наличие искры в зазоре свечи. Делается это путем легкого прикосновения свечой, вдетой в провод, к массе и одновременного запуска двигателя.

Поиски продолжаются, если на свече не появляется искра. Другими словами, высокое напряжение от бабины в свечу не поступает. Под сомнение попадает бронепровод и собственно, сама бабина.

Рекомендуется проверять бронепровод на концах его, в местах соединения со свечой и бабиной. Выводы катушки рекомендуется «оживить» (если она рабочая) путем снятия и вдевания проводов массы и плюса.

Следующий элемент системы зажигания, подвергаемый проверке – коммутатор. Крепится на скутерах он благодаря резинке, так что снять его будет несложно. На коммутатор скутера идет 5 (6) проводов: 2/3 на одну колодку и 3 – на другую.

Как проводится проверка и ремонт системы зажигания скутера

Датчик подвергается осмотру в том случае, если в порядке свеча, бабина и коммутатор. К ДХ идет один провод от коммутатора напрямик, минуя другие элементы системы. Располагается датчик возле генератора. Подробнее о том, как проверять его, написано выше.

Проверка регулятора-выпрямителя и генератора напряжения

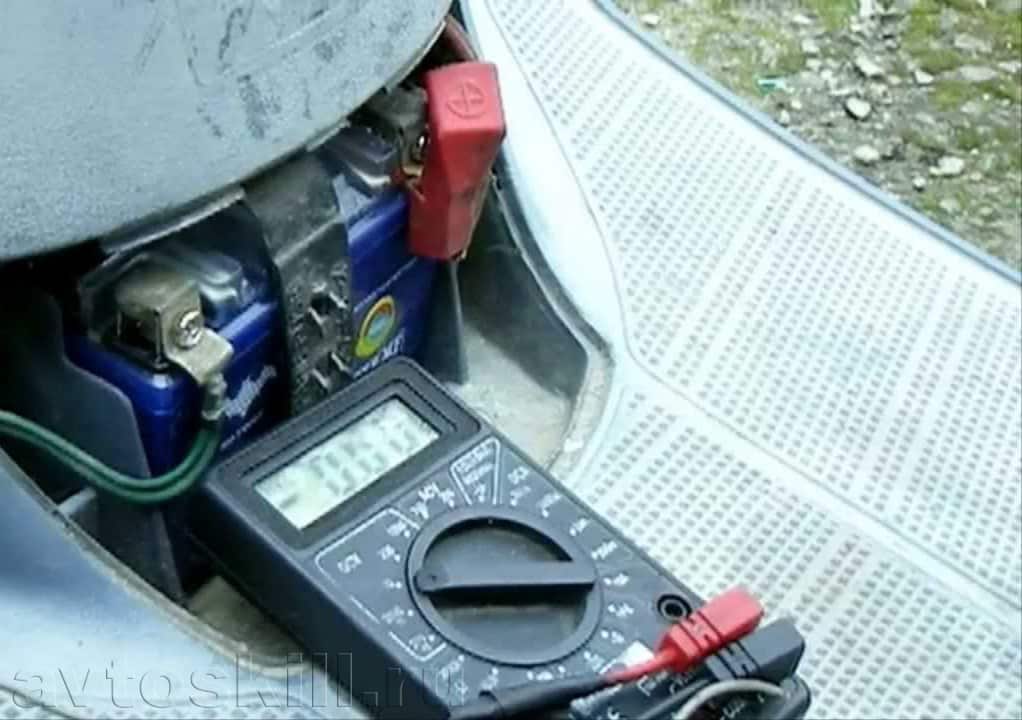

Отсоединяем аккумулятор. Переключаем прибор на 10 А.

Ставим красный щуп цешки на к/ч провод, а второй щуп на минус — зеленый провод. Включаем зажигание. Дергаем ножкой кикстартера. Прибор может показать 5 – 10 А. Это значит, что генератор напряжения, регулятор-выпрямитель, электропроводка и предохранители в цепи от генератора до аккумулятора исправны.

Если все это работает, а искры нет, то остается проверить коммутатор. Он не разбирается и внутри имеет сложную электронную схему. Поэтому его можно проверить только на другом таком же рабочем скутере. Найти японский коммутатор бывает сложно. Но есть много китайских аналогов, они работаю не хуже оригинальных.

Такую последовательность поиска неисправности — нет искры на дио 34, можно применять и на любом 2т или 4т скутере или мопеде. Нужна только электросхема к скутеру, универсальный набор отверток и ключей, мультиметр (цешка).

Вот и все.

Тем, кому интересно, смогут сами найти проблему с искрой на своем скутере или мопеде и устранить ее своими руками.

Не бойтесь. Пробуйте.

Если есть вопросы, пишите. Будем разбираться.

Всем пока!

Тест напряжения в генераторе скутера

Если у вас есть мультиметр, можно проверить исходящее напряжение генератора. У хороших аккумуляторов напряжение будет превышать его номинальный уровень напряжения, даже если он полностью разряжен и позволяет сидеть несколько минут или если он находится на хранении.

Если аккумуляторная батарея не восстанавливается выше номинального уровня напряжения в течение нескольких минут после разряда, это указывает на неисправный или изношенный аккумулятор. Когда аккумулятор полностью заряжен, а его напряжение ниже номинального уровня напряжения, это также указывает на неисправный или изношенный аккумулятор. Хорошие аккумуляторные батареи для скутеров будут возвращаться выше их номинального уровня напряжения в течение нескольких минут после запуска скутера.

Найдите на контроллере скорости любые сожженные или расплавленные провода, или проводные разъемы. Если какие-либо провода сжигаются или расплавляются, то контроллер скорости может быть неисправен. Понюхайте регулятор скорости на наличие любых запахов гари. Если регулятор скорости пахнет, то он почти всегда неисправен.

Контроллер скорости

Если у регулятора скорости нет сгоревших или расплавленных проводов, и он не пахнет, он все равно может быть неисправен. Проверьте все остальные компоненты электрической системы вокруг контроллера скорости и используйте процесс устранения, чтобы определить, работает ли регулятор скорости или нет. Регуляторы скорости слишком сложны, чтобы их можно было легко протестировать. Использование профессиональной диагностики — лучший способ определить, работает ли регулятор скорости или нет. Если все остальные компоненты электрической системы хорошо разбираются, но скутер не работает, что указывает на неисправный контроллер скорости.

Также можно посмотреть несколько видео

Приветствую всех!“Полетел” у меня как то регулятор напряжения (Не Реле-регулятор, не путайте) на китайском 4 тактнике, покупка нового не планировалась, так как штатный РН на всех 4т говно, полез в интернет искать схему. Долго искать не пришлось, нашел очень простой и дешевый вариант: шунтирующий РН . Но для правильной работы нужно было разбирать генератор и отсоединять провод от массы, и выводить его отдельным проводом.

Ну да ладно, дальше объяснять я не буду, ибо не каждый шарит в электрике.В китайских 4т как правило стоят вот такие РН:Схема говно, КПД говно, ресурс говно.Собираем вот эту(Для однофазного генератора, в нашем случае):Для трехфазного:У нас есть два варианта подключения самодельного РН , тянуть не буду и расскажу что да как:Первый вариант(с переделкой генератора):1) Разбираем генератор, снимает статор с двигателя и вот что мы видим:Важно: Где написано “Масса ее нужно отпаять” припаиваем отдельный провод на обмотку и выводим наружу, это будет один конец обмотки. Вторым концом будет белый проводВсе, сделали, собираем генератор обратно.Получиться у нас должно вот так: То есть с генератора у нас приходят два провода(Вообще то их будет три, нам же будет нужны два). Расписывать подключение РН дальше не буду, покажу лучше рисунок:Готово, осталось подключить желтый провод от старого РН на “+” аккумулятора

На это первый вариант переделки закончен. Теперь наша борт. сеть имеет постоянное напряжение. Реле-регулятор, или стабилизатор напряжения, играет важную роль в работе современных скутеров, главной задачей которого является стабилизация напряжения. При скорости мопеда 60 км в час генератор способен вырабатывать напряжение до 35 Вольт, и без его стабилизации это может привести к выходу из строя всей электроники мопеда, включая аккумулятор. Статья расскажет, что такое регулятор напряжения и как его проверить на скутере

Расписывать подключение РН дальше не буду, покажу лучше рисунок:Готово, осталось подключить желтый провод от старого РН на “+” аккумулятора. На это первый вариант переделки закончен. Теперь наша борт. сеть имеет постоянное напряжение. Реле-регулятор, или стабилизатор напряжения, играет важную роль в работе современных скутеров, главной задачей которого является стабилизация напряжения. При скорости мопеда 60 км в час генератор способен вырабатывать напряжение до 35 Вольт, и без его стабилизации это может привести к выходу из строя всей электроники мопеда, включая аккумулятор. Статья расскажет, что такое регулятор напряжения и как его проверить на скутере.

Реле-регулятор напряжения на скутер четырехконтактный

Проверка высоковольтной цепи

Неисправности высоковольтной цепи зачастую приводящие к полному либо частичному (перебою) отказу системы зажигания связаны в основном с повреждением, загрязнением или пробоем корпуса колпачка свечи зажигания или пробоем изоляции высоковольтного провода.

Как я уже говорил: ток генерируемый вторичной обмоткой катушки зажигания очень высокий и нередки случаи, когда ток подаваемый на свечу зажигания пробивает себе обходной путь через трещины в корпусе колпачка или слой грязи, пыли, трещины изоляции высоковольтного провода. Что приводит к полному отказу системы зажигания. Встречаются данные неисправности очень и очень часто и в большинстве случаев приводят к полному либо частичному (перебою) отказу системы зажигания.

Для того, чтобы проверить высоковольтную цепь, делаем следующее: Скручиваем с высоковольтного провода колпачок; вставляем в него тонкий гвоздь или кусок проволоки; подводим гвоздь к металлическому корпусу двигателя на расстояние 2-3мм ( Это важно! Расстояние между концом провода и корпусом двигателя должно быть 2-3мм иначе навернете коммутатор ) и крутим двигатель

Если искра появилась значит пробит колпачок — меняем на новый.
Если искры по-прежнему нет — возможно пробит или поврежден высоковольтный провод.

Высоковольтный провод проверяем по-похожему принципу: Выкручиваем его из катушки и вкручиваем вместо него любой другой кусок изолированного (Провод должен быть изолирован! Иначе долбанет так, что мало не покажется!) провода, подводим его корпусу двигателя на расстояние 2-3мм и крутим двигатель.

Если искра появилась значит пробита изоляция или оборвана центральная жила высоковольтного провода — меняем на новый
Если искры нет значит по методу исключения — неисправна катушка зажигания — меняем на новую

Если питание (импульс) на катушку поступает, а искры нет — проверяем массу и высоковольтную цепь.
Если с массой и высоковольтной цепью все в порядке значит неисправна катушка.
Если напряжение (импульс) на клеммах катушки отсутствует — замеряем напряжение на коммутаторе.
Если напряжение на клемме коммутатора есть, а на клемме катушке нет значит нет массы на катушке или оборван провод соединяющий катушку с коммутатором — ищем массу либо обрыв и устраняем.
Если напряжения на коммутаторе нет значит неисправен сам коммутатор либо генератор, индукционный датчик генератора или что-то другое.

Вот собственно и вся методика. Я уже несколько лет проверяю катушки именно по такому принципу. И на полную проверку с практически стопроцентной точностью у меня уходит всего несколько минут. Конечно, многим из вас данная методика может показаться сложной, но на самом деле это не совсем так. Главное — понять принцип, остальное само приложится.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

На карте стоит ограничение на оплату покупок в интернет
Пластиковая карта не предназначена для совершения платежей в интернет.
Пластиковая карта не активирована для совершения платежей в интернет.
Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на info@krutilvertel.com.

Настройка и тестирование скутера

Проверьте переключатель прерываний питания. Эта функция безопасности «прерывает» мощность двигателя, когда вы жмете на тормоз. Если ваш мотороллер не работает после регулировки тормозов, то проблема кроется именно в этом узле.

Процедуры корректировки могут варьироваться от модели скутера. Обычно вы можете ослабить натяжение регулировки тормоза, повернув регулятор тормоза, встроенный в рукоятку, в направлении рычага. Это ослабляет натяжение переключателя регулировки и безопасности. Ознакомьтесь с руководством по эксплуатации или свяжитесь с изготовителем мотора.

Если такая настройка не работает, есть простой способ проверить генератор. Отключите его от контроллера, затем попробуйте запустить скутер. Если проблема связана с переключателем, то скутер будет работать только тогда, когда переключатель рычага тормоза отключен. Убедитесь, что переключатель питания включен.

Проверка предохранителя скутера

Если скутер использует предохранитель, посмотрите на внутреннюю часть плавкого предохранителя, чтобы убедиться, что он не сгорел. Возможно, предохранитель должен быть удален со скутера и поднесен к источнику света, чтобы вы смогли определить, сгорел он или нет.

Предохранитель в скутере

Для скутеров, использующих автоматический предохранитель, нажмите или переключите автоматический выключатель, чтобы проверить его работоспособность.

Автоматический выключатель питания

Проведите тест с помощью мультиметра. Иногда выгорание предохранителей происходит в труднодоступном месте. Также автоматические выключатели могут механически перезагружаться, но все еще не будут работать. Проверка целостности предохранителя или автоматического выключателя с помощью мультиметра — лучший способ определить, работают ли они или нет.

Также попробуйте зарядить аккумулятор на 8 часов. Электрические скутеры, которые не были заряжены более 3 месяцев, будут частично разряжены аккумуляторными батареями. Попробуйте заряжать аккумулятор в течение 8 часов, а затем посмотрите, поможет ли это.

Проверка

Сама проверка не представляет особой сложности даже для начинающих. И связанна она будет с замером напряжения питания подаваемого на катушку, проверкой массы, которая в обязательном порядке должна подходить к двигателю, коммутатору и катушке и проверке целостности проводов подводящих ток к потребителям системы зажигания.

Еще момент: методику, которая здесь будет описана можно смело применять не только по отношению к скутеру, но и к любому другому виду транспортного средства оснащенного системой зажигания CDI будь то мотоцикл, квадроцикл, скутер да хоть мотоблок — без разницы.

От того, идет ли с коммутатора питание (импульс) на катушку или нет — напрямую зависит будет ли катушка выдавать искру на свечу или нет. Питание есть питание, без него ни один электрический потребитель работать не сможет. Поэтому, любую проверку следует начинать с проверки питания — есть оно или нет? И только потом, в зависимости от результата — заканчивать проверку или двигаться дальше.

Состояние свечи и ее неисправность

Самым простым способом является внешняя проверка. Если она имеет нормальный цвет и выглядит естественным образом, деталь, скорее всего рабочая. Допускается наличие следов использования, таких как эрозия и осадок от длительной работы. Когда топливная смесь транспортного средства становиться слишком обогащенной, результат сказывается не только на двигателе, но в первую очередь на самой свече. Таким образом появляется черный сухой нагар на некоторых участках. Исправить ситуацию поможет чистка и настройка карбюратора, а также замена воздушного фильтра. Не используйте грязную и испорченную свечу иначе двигатель будет работать неправильно, и скоро ему потребуется ремонт. Это и есть одна из причин, которая отвечает на вопрос о том, почему на скутере нет искры?

Также бывало много случаев, когда поступление масла в двигатель происходило в неправильном количестве, что способствовало загрязнению свечи. Отличить нагар от масляного загрязнения просто, примеры есть на фото. И по статистике подобные неисправности происходят именно с 2т скутерами, которые имеют маслонасос. Сразу же замените свечу в масле на новую.

Неисправная свеча

Это самая простая причина, по которой на электродах отсутствует искра. Такая неприятность часто случается из-за качества топлива, а также из-за присутствия в составе отечественных бензинов различных вредных примесей. Из-за этого у многих владельцев китайской техники пропала искра на скутере 4T (4 такта). Как проверить ее наличие?

Чтобы убедиться в том, что свеча вышла из строя, необходимо установить вместо нее новую или точно исправную деталь. Но бывают случаи, когда новая отсутствует, и приобрести ее негде. Тогда поможет гвоздь либо кусок проволоки. Нужно подобрать такие приспособления, диаметр которых будет достаточным для того, чтобы проволока либо гвоздь не выпадали из колпачка. Элемент нужно вставить в свечной колпачок, а затем его подносят к корпусу двигателя. Примерное расстояние от гвоздя до картера должно составлять 7 миллиметров.

Далее стартером прокручивают коленчатый вал. Если электропроводка скутера полностью исправна, то между гвоздем и металлическим корпусом мотора возникнет белая искра. Значит, система зажигания работает в штатном режиме, и стоит заменить свечу. Можно попробовать очистить ее от нагара. Таким образом, она будет снова работать. Но большинство новичков делают это неправильно. После таких чисток искра если и возвращается, то на очень короткий срок.

Катушки зажигания на скутер

Найдено: 29 товара на 2 страницы

Фото	Код	Артикул	Наименование	Цена
	00112529	B-174	Бронепровод 1000mm (красный, силикон) (Арт.B-174) (пр-ль КИТАЙ)	450 руб.	Добавить в корзину
Увеличить	00045127	701022	Катушка зажигания 2T Baltmotors Galactica/Hiker 50 (Арт.701022) (пр-ль BALTMOTORS)	420 руб.	Временно отсутствует
Увеличить	00011973	96200B450000	Катушка зажигания 2T Stels Alpha (Арт.96200B450000) (пр-ль STELS)	462 руб.	Временно отсутствует
Увеличить	00017206	020002-278-8993	Катушка зажигания 2T Suzuki AD-50 (Арт.020002-278-8993) (пр-ль КИТАЙ)	460 руб.	Временно отсутствует
	00041419	020079-278-2246	Катушка зажигания 2T SUZUKI AD-50 CN (Арт.020079-278-2246) (пр-ль КИТАЙ)	2900 руб.	Временно отсутствует
	00024529	0108-278-9054	Катушка зажигания 2T Suzuki Let’s TW (Арт.0108-278-9054) (пр-ль КИТАЙ)	2900 руб.	Временно отсутствует
Увеличить	00017463	020002-276-0128	Катушка зажигания 2T Suzuki Run с коммутатором CDI (Арт.020002-276-0128) (пр-ль КИТАЙ)	1300 руб.	Временно отсутствует
Увеличить	00048772	3051A-E60-000	Катушка зажигания 2T SYM JetEuro-50/Jetsport-50 (Арт.3051A-E60-000) (пр-ль SYM)	2610 руб.	Добавить в корзину
Увеличить	00000144	020079-278-2161	Катушка зажигания 2T YAMAHA JOG 3 KJ CN (Арт.020079-278-2161) (пр-ль КИТАЙ)	630 руб.	Добавить в корзину
	00045716		Катушка зажигания 2Т 1P41QMB (цепной привод) (пр-ль КИТАЙ)	525 руб.	Добавить в корзину
	00092867	ML01926	Катушка зажигания 4T 139QMB/152QMI/157 /2T DIO/STELS (Арт.ML01926, 01926) (пр-ль КИТАЙ)	550 руб.	Добавить в корзину
Увеличить	00044135	K-732	Катушка зажигания 4T 139QMB/152QMI/157 /2T DIO/STELS, оранжевая (Арт.K-732) (пр-ль КИТАЙ)	950 руб.	Добавить в корзину
	00110895	204697	Катушка зажигания 4T 139QMB/152QMI/157 /2T DIO/STELS, силиконывый провод и колпачек (Арт.204697) (пр-ль КИТАЙ)	950 руб.	Добавить в корзину
Увеличить	00048506	701684	Катушка зажигания 4T Baltmotors Galactica/Hiker 125 (Арт.701684) (пр-ль BALTMOTORS)	1400 руб.	Временно отсутствует
	00012583	96200J4AT000	Катушка зажигания 4T Stels (Арт.96200J4AT000) (пр-ль STELS)	392 руб.	Временно отсутствует
Увеличить	00053527	96200N100001	Катушка зажигания 4T Stels Caffenero 250 (Арт.96200N100001) (пр-ль STELS)	803 руб.	Добавить в корзину
Увеличить	00014711	96200JX0T000	Катушка зажигания 4T Stels Outlander 150 (Арт.96200JX0T000) (пр-ль STELS)	520 руб.	Временно отсутствует
	00093064	96200J5BT000	Катушка зажигания 4T Stels Tactic 150 (Арт.96200J5BT000, LU010476) (пр-ль Stels Tactic 150)	0 руб.	Временно отсутствует
	00052850	96200T430000	Катушка зажигания 4T Stels Zion150 (Арт.96200T430000) (пр-ль STELS)	445 руб.	Временно отсутствует
	00057572	3051A-T3D-000	Катушка зажигания 4T SYM ALLO-50 (Арт.3051A-T3D-000) (пр-ль SYM)	1340 руб.	Временно отсутствует

Распиновка

Если у вас установлен на скутере мотор 4т, распиновка коммутатора будет завесить от того, какой тип требуется данному скутеру. Для DC она будет следующей:

Крайняя левая клемма сверху должна подключаться к датчику генератора. К находящейся под ней клемме подключают массу

Можно завязать минусовой провод, например, на корпус мопеда, важно, чтобы деталь была металлической. Верхняя клемма, находящаяся в центре, подключается к проводу, ведущему к приводу катушки зажигания

Та, что находится под ней, также соединяется с минусовым проводом (массой). К крайней правой верхней клемме подсоединяется провод от замка зажигания, который нужен для того, чтобы заглушить мотор. К находящейся под ней клемме присоединяют провод питания, он тоже идет от замка зажигания.. Если у вас тип AC, расположение клемм он имеет такое же, однако они подключаются иначе:

Если у вас тип AC, расположение клемм он имеет такое же, однако они подключаются иначе:

Двигаемся слева направо, сначала верхний ряд, затем нижний.
Здесь провод от датчика генератора идет, как и в предыдущем варианте.
Далее идет провод катушки зажигания.
И в конце «глушилка» замка зажигания.

Нижний ряд:

Первые две клеммы – минусовой провод, «масса».
К последней оставшейся клемме подключаем провод питания от высоковольтной обмотки генератора. В этом пункте и заключается основное отличие при подключении коммутатора AC от DC.

Скутер Хонда Дио АФ 18 27

Хонда Дио АФ 18 имеет немного другой коммутатор японского производства, именно поэтому распиновка у скутера немного своеобразна, и крепления на коммутаторе другие. Подключается он следующим образом: слева направо, сначала верхние, затем нижние клеммы. Расположение:

Датчик Холла.
Катушка зажигания.
Масса.
Блокировка замка зажигания.
Провод питания от высоковольтной катушки.

Скутер Yamaha Jog

На данный тип мототранспортного средства может устанавливаться несколько типов генератора. Самый распространенный вариант имеет 5 контактов, из него уже выходят провода. Поэтому, если у вас родная проводка, подключить надо следующим образом:

Оранжевый должен вести к катушке зажигания и генератору.
Черный – к замку зажигания.
Фиолетовый – датчик Холла.
Оставшиеся два провода соединяют с катушкой зажигания.

Китайские скутеры

Обычно такие транспортные средства имеют стандартные коммутаторы, о которых было рассказано выше. Схема подключения зависит от того, AC или DC устройство стоит на вашем транспортном средстве. Стоит помнить о том, что разные типы коммутаторов не являются взаимозаменяемыми.

Катушка зажигания скутера: как проверить и определить неисправности

Задача катушки повысить напряжение, поступающее с конденсатора до 18 кв. Напряжение такое нужно для образования искры на свече зажигания. Катушка состоит из двух обмоток на сердечнике из специального железа (трансформаторного). Сердечник у обмоток общий. Крепится на раму скутера с помощью болта и отверстия 4.

Первичная обмотка имеет меньшее количество витков вокруг сердечника. Подключается к коммутатору одним концом через клемму 1. Второй конец первичной обмотки имеет общий вывод у катушки зажигания, со второй обмоткой клемма 2.

Вторичная обмотка в несколько раз больше имеет витков вокруг сердечника. Подключается к свече зажигания одним концом через соединение 3, а второй конец, как и первая обмотка, имеет общий вывод и соединяется с массой.

Как проверить катушку зажигания скутера.

Катушку будем проверять скутера Honling. Двигатель четырехтактный 50 кубовый. Снимаем катушку, отсоединяем провода. Высоковольтный провод выкручивается из катушки, как обычный болт. Первая проверка визуальная, на физические повреждения трещины корпуса. Исправность соединительных клемм. Все детали должны быть сухими и чистыми.

Следующая проверка основная с помощью, которой мы проверим исправность обмоток. В данном случае мы замерим сопротивление каждой обмотки. Этим самым убедимся в целостности обмоток. Для этого нам понадобится прибор измерения сопротивления (тестер).

Проверяем первичную обмотку

Подключаем прибор к леммам 1 и 2. Переключатель прибора устанавливаем на 200 Ом. Смотрим показания прибора. Сопротивление первой обмотки равно 1.3 Ома.

Проверяем вторичную обмотку

В этот раз прибор подключаем к клеммам 2 и 3. Переключатель устанавливаем на 20 кОм. Сопротивление вторичной обмотки равно 2.77 кОм, как показывает прибор.

Если прибор не показывает сопротивление одной из обмоток. Значит катушка зажигания, не исправна. Меняется на новую.
