Промывка гидрокомпенсаторов без снятия мотора

Как промыть гидрокомпенсаторы клапанов двигателя?

Гидравлические компенсаторы можно помыть самостоятельно своими руками. Это не только предотвратит серьезные поломки, но и сэкономит деньги.

Чтобы провести процедуру придерживайтесь правильного порядка действий.

Зачем нужны?

Данные устройства используют давление масла для автоматической регулировки зазоров между клапанами и распределительными валами.

Если гидравлический компенсатор установлен неправильно, присутствует слишком маленький зазор, то это приводит к не плотному закрытию клапана, что и провоцирует появление стука в системе.

Благодаря забору масла двигателя к этим деталям, осуществляется хорошая тяга, экономный расход топлива и тихая работа мотора.

То есть гидрокомпенсатор — важная составляющая двигателя. Если появился стук, значит есть проблема. Особенно сильно он проявляется при увеличении оборотов.

Причиной стука может быть загрязнение гидравлического компенсатора. Из-за сбора грязи он не успевает выбрать зазор.

Загрязнение деталей устройства появляется из-за постепенного нагара масла, а также попадания в него чужеродных примесей. По этой причине необходимо покупать только качественное масло.

Также причиной стука может быть износ плунжерной пары или шарикового клапана. В такой ситуации потребуется полностью заменить цилиндр.

Процесс чистки

Не обязательно демонтировать гидравлические компенсаторы. Всю процедуру чистки можно провести, не снимая их. Но если снять то будет удобнее и эффективнее.

Сначала необходимо запустить мотор и проверить, действительно ли причиной стука являются эти устройства.

Как промыть гидрокомпенсаторы:

Откройте капот и зафиксируйте в нужном положении.
Отсоедините воздушный фильтр.
Снимите все детали, перекрывающие доступ к ГРМ.
Аккуратно извлеките гидрокомпенсаторы из гнезд

Делайте это осторожно, чтобы не пришлось менять на новые.
Подготовьте 3 пятилитровых ведра, заполненных бензином, дизельным топливом или керосином. Глубина ведер должна быть такой, чтобы гидравлические компенсаторы полностью поместились в емкость.
Сначала проводят очистку устройств с помощью щетки с синтетической щетиной, и помещают в первое ведро

В первой емкости проводят предварительную промывку и чистку щеткой. Затем поместите в ведро, но не до конца. Подожмите шарик клапана и подвигайте плунжер. Это следует делать до тех пор, пока не ощутите свободный ход.
Во второй емкости процедуру повторяют. Это способствует окончательному удалению грязи.
В третье ведро гидравлический компенсатор помещают полностью
При этом важно удерживают шар клапана в нажатом положении.
После проведения такой процедуры необходимо извлечь устройство из дизельного топлива и проверить неподвижность плунжера.

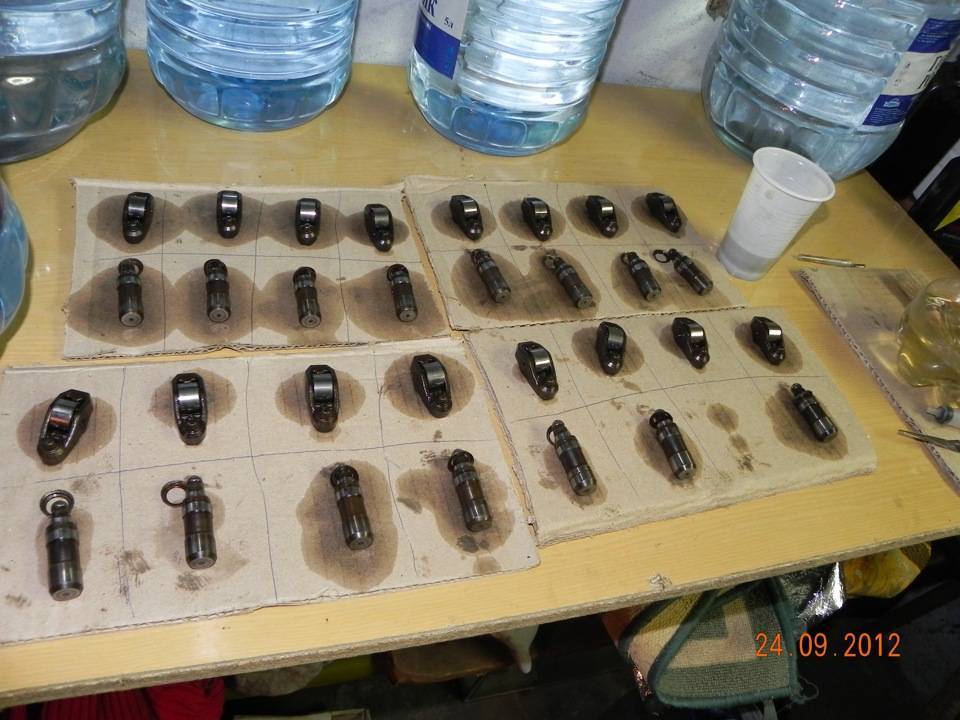

Таким образом промойте все гидравлические компенсаторы руками по-очереди. После завершения чистки установите детали на место. Остается только завести двигатель и проверить его работу в холостом режиме. Достаточно нескольких минут.

Как промыть гидрокомпенсаторы не разбирая? Если разборка для вас сложная, или лень ее проводить, можно почистить эти детали без съема. Во время манипуляции они могут стоять на месте.

Алгоритм действий:

  1. Потребуется демонтировать впускной коллектор и налить в каждый цилиндр любую жидкость, предназначенную для раскоксовки.
  2. Затем мотор крутят стартером, крышку снимают и наливают средство для чистки карбюраторов.
  3. Оставьте машину в покое на 2–3 часа.
  4. После чего поставьте все детали на место и запустите двигатель.

Такая промывка не очень эффективная, ее можно проводить если нет времени или лень проводить разборку. Но все же лучше снять гидрокомпенсаторы и хорошо прочистить, чем позже делать ремонт из-за некачественной промывки.

Провести качественную промывку также могут специалисты СТО. Но за это придется немало заплатить. Лучше самому изучить алгоритм действий и следовать ему.

Самостоятельная очистка гидравлических компенсаторов будет проведена не хуже профессиональной если правильно подойти к процессу.

domovodstvo.pro

Гидрокомпенсаторы и их работа

Чтобы гидрокомпенсаторы работали стабильно, им потребуется постоянная подача масла. Для этого в головке блока есть канал с шариком (клапаном), который не дает маслу сливаться после того, как мотор будет остановлен. Аналогичный клапан есть и в нижней части подшипника, по которым и подводится масло к шейке клапанов для смазки.

Рекомендованное масло для мотора автомобиля ВАЗ 2112

Сразу следует отметить, что эти детали чувствительны к качеству масла. Если в нем будут какие-то примеси, то из строя на протяжении короткого времени выйдет плунжерная пара гидрокомпенсатора. Это отразится на работе мотора. Появится шум и интенсивно будут изнашиваться кулачки распредвала. Если гидроконденсатор вышел из строя, то его ремонтировать нельзя. Он только меняется на новый.

Гидрокомпенсаторы в головке блока цилиндров

Гидрокомпенсаторы всегда проверяют при замене клапанов!

Какой гидрокомпенсатор стучит: определение

Чтобы определить, какой из гидрокомпенсаторов стучит, надо на него нажать отверткой. Если состояние толкателя нормальное, то он должен прижиматься с усилием. Когда прилагаемое усилие будет невелико, то такую деталь следует заменить. Подробнее о замене гидрокомпенсаторов мы уже писали в материале: замена гидрокомперсаторов на 16-ти клапанной ВАЗ-2112 своими руками.

Блок головки цилиндров. Определение, какой из гидрокомпенсаторов вышел из строя

Для этого следует заглушить мотор и произвести такие действия:

  1. Повернуть коленвал так, чтобы клапан, который стучит, начал немного открываться.
  2. Повернуть немного пружину (клапан при этом тоже провернется).
  3. Запустить мотор.

Если стук не прекратиться, то следует процедуру повторить. Когда и это не поможет, надо проверить зазор между втулками и стержнями клапанов. Также следует проверить и состояние самой пружины.

Приспособление

Фонендоскоп при помощи которого можно выявить неисправный гидрокомпенсатор

Также определить, какой из гидрокомпенсаторов стучит, можно при помощи фонендоскопа. Его следует приложить к головке блока цилиндров в месте расположения каждого из компенсаторов. В том месте, где деталь вышла из строя, будет слышен звук, напоминающий клапанный стук.

Рекомендуем: Почему заливает свечи на инжекторе и как с этим бороться?

Описание гидрокомпенсатора

Гидрокомпенсатор помогает устранять существующие зазоры, которые формируются в приводе. Когда в них попадают воздух, жидкость или инородные тела, возникает характерный звук из клапанов при работе силового устройства

Чтобы устранить такой неприятный эффект, важно провести полноценную промывку компенсатора

Гидрокомпенсатор является важной частью гидрораспределительного механизма. Такая деталь располагается в двигателе каждого транспортного устройства. Она установлена над каждым клапаном, под кулачками распределительного вала

Сама система гидрокомпенсатора – это цилиндр, внутри которого встроены обратный клапан и плунжерная пара. Также в стенах цилиндра располагаются специальные отсеки для прохода масла

Она установлена над каждым клапаном, под кулачками распределительного вала. Сама система гидрокомпенсатора – это цилиндр, внутри которого встроены обратный клапан и плунжерная пара. Также в стенах цилиндра располагаются специальные отсеки для прохода масла.

Что такое гидрокомпенсаторы и где они расположены

Гидрокомпенсатор (ГК) – это важная часть газораспределительного механизма. Указанная деталь имеется в двигателе каждого современного автомобиля.

Находится такой элемент над каждым клапаном, непосредственно под кулачками распределительного вала. Сам ГК представляет собой цилиндр, внутри которого имеется обратный клапан, плунжерная пара и пружина плунжера. Также в стенках цилиндра имеются каналы для масла.

Для чего нужны гидрокомпенсаторы

Во время работы двигателя нагреваются все его детали. В том числе и клапаны. Как известно, при нагревании тела расширяются. Следовательно, происходит неизбежное уменьшение зазоров между клапанами и коромыслами, через которые на них воздействуют кулачки распределительного вала.

На старых моделях автомобилей зазоры регулировались вручную (регулировка клапанов). Это тонкая работа, требующая определенных навыков и инструментов. При неправильно выставленных зазорах появлялись проблемы. Например, характерный стук клапанов, знакомый каждому владельцу старой машины, свидетельствует о слишком больших зазорах.

Уменьшенные зазоры также влекли за собой неплотное закрывание клапанов со всеми вытекающими из этого последствиями. По указанным причинам проверять величину и корректировать эти зазоры приходилось довольно часто, так как в процессе эксплуатации двигателя настройки и регулировки постоянно изменялись.

Благодаря внедрению гидрокомпенсаторов исчезла необходимость регулировать величину тепловых зазоров клапанов. Наличие ГК позволяет делать это автоматически. Другими словами, гидрокомпенсаторы упрощают общий процесс обслуживания ДВС, увеличивают ресурс клапанного механизма, позволяют двигателю работать более эластично и устойчиво.

Промывание гидрокомпенсатора: как отмыть и очистить, не снимая с двигателя

Чистка гидрокомпенсаторов в транспортном средстве чаще всего помогает не только сэкономить денежные средства, но и предотвратить возможные поломки. Пользователи при поломке деталей в машине часто сталкиваются с проблемами работы гидрокомпенсаторов

В этом случае важно своими усилиями промыть устройство и вовремя избавить себя от трудностей в дальнейшем

Процедура очистки

Процесс требует некоторого времени, но не считается трудным и проблематичным, особенно если следовать инструкции и советам специалистов. Проводить чистку нужно в помещении (например, в гараже), где нет сквозного ветра и сильной запылённости. Промыть гидрокомпенсаторы, не разбирая двигатель, точно не выйдет, но и раскручивать главную деталь до последнего винта не нужно, так как это не принесёт никакой пользы.

Перед очисткой важно заранее подготовить сразу 3 отдельные ёмкости, глубины которых хватит на погружение компенсаторов и наполнение промывочной жидкостью. Многие спрашивают, чем отмыть гидрокомпенсаторы. В этом случае разрешено применять 92-й бензин или керосин

Кроме этого, специалисты советуют перед чисткой оставить транспорт в гараже на день, чтобы как можно большее количество масла успело стечь в поддон

В этом случае разрешено применять 92-й бензин или керосин. Кроме этого, специалисты советуют перед чисткой оставить транспорт в гараже на день, чтобы как можно большее количество масла успело стечь в поддон.

Инструкция промывки следующая:

для начала обесточивают автомобиль, выключив его аккумулятор

Это обязательное правило по технике безопасности, его крайне важно соблюдать; выключить систему воздушной фильтрации; снять верхнюю крышку ГБЦ. Для этого откручиваются болты специальным ключом; снимаются оси коромысел, а также извлекается из гнёзд сам гидрокомпенсатор; все детали чистятся с внешней стороны с помощью специальной синтетической щётки

В конце чистки все гидрокомпенсаторы следует хорошо промыть. На этом этапе каждый из них помещается в жидкость для промывки. На шариковый клапан несколько раз аккуратно надавливают специальной проволокой через отверстие в плунжере.

После того как ход механизма облегчится, эти же манипуляции нужно повторить, используя керосин или бензин. Перед второй промывкой нужно слить всю жидкость, оставшуюся в компенсаторе, отжав при этом шарик клапана. Следует промыть каналы, находящиеся внутри компенсатора. Для этого применяют простой шприц.

Теперь нужно проверить работу устройства. Для этого деталь помещается в третью ёмкость. В неё набирают жидкость, после опускают клапан и вынимают деталь из ёмкости направленным вверх плунжером. При надавливании пальцем на поверхность плунжера он должен оставаться неподвижным. Если все нормально, то компенсаторы можно установить на прежнее место, вставить специальные коромысла, крышку головки блока цилиндров.

После сборки конструкции останется лишь запустить двигатель и дать ему несколько минут для работы на холостых оборотах. Гидрокомпенсаторы после промывки должны издавать характерный стук на холостых оборотах. Но в конце их очистки пользователь не должен замечать этих стуков после нагрева ДВС и выхода прибора на рабочие температуры.

Как самостоятельно разобрать и промыть гидрокомпенсатор

Гидрокомпенсаторы, или, как их еще называют, гидротолкатели, служат для автоматического устранения зазоров между кулачками распределительного вала и стержнями клапанов. Изобретение этих несложных устройств позволило избавиться от необходимости периодической регулировки газораспределительного механизма вручную.

Имея простую конструкцию, гидрокомпенсаторы обладают высокой надежностью и значительным ресурсом. И тем не менее в процессе эксплуатации возникают ситуации, связанные с неправильной работой или поломкой отдельных устройств для автоматической регулировки зазора. Как это ни банально звучит, но чаще причиной неисправного гидрокомпенсатора является не износ, а загрязнение составных частей гидротолкателя вследствие использования некачественного масла и топлива. О возникшей проблеме свидетельствует характерный металлический стук, частота которого изменяется синхронно с повышением или понижением оборотов двигателя.

Для устранения неисправности разбираем и промываем гидрокомпенсаторы, используя после сборки двигателя свежее, качественное масло. Подобная процедура несложная и по силам даже начинающему механику. Приведенная ниже методика обслуживания гидрокомпенсаторов поможет и новичкам, и опытным водителям.

Что входит в состав прибора

Для начала нужно понять, из каких деталей состоит устройство. В компенсаторе находятся:

  • кулачок распредвала;
  • плунжер;
  • пружина клапана плунжера;
  • пружина ГРМ;
  • зазор, который находится возле распределительного вала и самого компенсатора;
  • масляный канал внутри устройства;
  • плунжерная пружина;
  • клапан ГРМ;
  • небольшой шарик (по-другому — клапан).

Гидрокомпенсатор считается промежуточной деталью между основным клапаном и валом газораспределительного устройства. В то время как кулачок вала не оказывает давления на гидравлический компенсатор, клапан остаётся в закрытом положении. За этот процесс отвечает пружина.

Плунжерная пружина начинает давить на пару плунжера, из-за чего корпус компенсатора начинает переходить ближе к валу, тем самым делая зазор наименьшего размера.

Давление во внутренней части плунжера происходит под действием масла, от двигателя оно продолжает движение по каналу, а после попадает и в сам компенсатор. Далее по канавке оно заходит во внутреннюю часть компенсатора, где огибает клапан и проходит, формируя за собой определённое давление.

После кулачок распределительного вала начинает движение вниз, оказывая давление на компенсатор. То масло, которое уже дошло до плунжерной пары, начинает оказывать действие на клапан, запаковывая его. Как известно, масло почти не сжимается, поэтому после запирания компенсатор играет роль жёсткого элемента, который начинает надавливать на ГРМ- клапан, постепенно открывая его.

Важно помнить, что масло из плунжерной пары немного выходит перед тем, как шарообразный клапан закрывает его во внутренней поверхности. В этом случае может возникать небольшой зазор, который устранится после следующей накачки масляной смеси по каналу

После этого процесса гидрокомпенсатор снова обретёт жёсткую форму.

Примерные рекомендации по ремонту

Пусть неисправность вызвана причиной, указанной под номером 1 или 2. Тогда компенсатор подлежит замене, и других вариантов быть не может. Если говорить о «причине 3», обычно рекомендуют провести чистку компенсатора, но для этого придётся выполнить демонтаж.

Четыре вида модулей гидрокомпенсатора

Лучше уж сразу заменить неисправный модуль, не прибегая к его разбору. Диаметр корпуса модуля не превышает 10-15 мм, и ремонт будет выполнить трудно.

Если шум компенсаторов появляется на повышенных оборотах, делают вывод о вспенивании масла (см. выше). Причину неисправности тогда ищут так:

  1. Проверяют уровень масла на холодном двигателе;
  2. Если нужно, масло доливают или сливают лишнее. Последнее действие выполнить просто: вместо щупа устанавливают трубку от капельницы, а саму жидкость вытягивают «грушей»;
  3. Заводят двигатель, постепенно повышают обороты;
  4. Если эффект с шумами проявляется снова, делают вывод, что воздух попадает в систему смазки через повреждённые детали.

В последнем случае владельцу прямая дорога на сервис. Желаем успеха.

Подготовка к промывке

Итак, если стук есть, но ГК вполне исправны, тогда следует промыть их. Для этого снимают воздушный фильтр и крышку блока цилиндров. Также демонтируют оси коромысел, где и находятся гидрокомпенсаторы. Их аккуратно извлекают из посадочных мест. Прежде чем промывать, готовят три емкости, которые все вместе имеют объем около пяти литров.

Прежде чем проводить промывку, следует дать машине постоять в гараже сутки. За это время масло стечет с ГК в поддон. Промывка гидрокомпенсаторов будет успешной и эффективной, если выполнять ее в закрытом помещении, где нет пыли и ветра. В качестве промывочной жидкости можно использовать керосин или бензины А-92. Но можно использовать и специализированные продукты.

Причины масложора

Самая частая причина — угар масла из-за его старения. Как только масляные присадки утрачивают свои характеристики, масло начинает активно испаряться и через систему вентиляции улетучивается во впускной трубопровод, затем попадает в цилиндры, где сгорает вместе с рабочей смесью.

Но деградировавшее масло вдобавок может и разлагаться с образованием тяжелых фракций, которые будут скапливаться на маслосъемных кольцах и препятствовать их подвижности. В итоге маслосъемные кольца перестанут плотно прижиматься к стенкам цилиндров и начнут пропускать масло, которое сгорает в цилиндрах. В запущенной ситуации дело доходит до закоксовки и перекрытия сливных отверстий в поршне — тогда расход масла на угар становится сравним с расходом топлива.

Нарушение отвода масла приводит к образованию углеводородных отложений на поршне. Как результат — лак и нагар на поверхностях деталей.

Нарушение отвода масла приводит к образованию углеводородных отложений на поршне. Как результат — лак и нагар на поверхностях деталей.

Повышенный масляный аппетит может спровоцировать и форсировка двигателя. Увеличиваем мощность и крутящий момент, а значит повышаем температуру масла. При этом летучие фракции начинают сгорать, что ведет не только к повышенному масляному аппетиту, но и к закоксовке масло­съемных колец. Кстати, масложор может вызвать даже неплотно закрученная свеча. «Недокрут» приводит к калильному зажиганию, как следствие к детонации двигателя и существенному росту температуры в камере сгорания. А значит, масло начинает больше угорать.

Нагар и лак образуются не только на поршневых кольцах, но и на поверхностях камеры сгорания и клапанах. Этому способствует загрязненная система вентиляции картерных газов, прорыв газов во впускную трубу, а также частое применение низкокачественного масла и топлива.

Нагар и лак образуются не только на поршневых кольцах, но и на поверхностях камеры сгорания и клапанах. Этому способствует загрязненная система вентиляции картерных газов, прорыв газов во впускную трубу, а также частое применение низкокачественного масла и топлива.

Средства для промывки

  1. Бензин 92-ой, дизельное топливо. Помогают отмыть налипшие грязевые отложения.
  2. Промывочное масло, промывки-«пятиминутки». считаются мягкими средствами, которые применяются в случае, если двигатель работал на масле одного изготовителя.
  3. Кондиционер металла TURBO. Синтетический продукт, применяемый для защиты узлов трения моторов, и промывки гидрокомпенсаторов.
  4. Средство Complex Oil Treatment. Увеличивает вязкость моторного масла и уплотняет зазоры между распределительным валом и клапанами при промывании механизмов.
  5. VitaFlush — очиститель маслосистемы. Универсальное средство, которое используется при замене масла в качестве профилактики для промывки и защиты от износа деталей. Эффективно убирает эффект «залипания» компенсаторов.

Функции устройства

При работе двигателя этот элемент помогает нагревать его основные механизмы и детали, включая и специальные клапаны. Как известно, во время нагревания тела начинают значительно расширяться в объёме. В результате этого отверстия между механизмами становятся меньше.

На старых машинах зазоры регулировались, как правило, своими усилиями (происходила регулировка клапанов). Такая работа была очень трудоёмкой, а также требовала набора некоторых инструментов и умений самого владельца.

Маленькие зазоры могли привести к неполному закрытию клапанов, что отрицательно влияло на работу устройства. По понятным причинам проверять общий размер таких зазоров, а также устранять их приходилось регулярно, так как во время использования двигателя настройки всё время сбрасывались либо переставлялись.

Из-за появления специальных гидрокомпенсаторов необходимость в самостоятельной регулировке размера зазоров в клапанах полностью ушла. Установленные ГК помогают проводить такую процедуру автоматически, без непосредственного участия владельца машины. Другими словами, гидрокомпенсаторы помогают облегчить процесс обслуживания ДВС, увеличивают время эксплуатации и помогают двигателю совершать более интенсивную работу.

Застучали гидрокомпенсаторы: что делать?

Прежде
чем устранять проблему, нужно определить стучащий компенсатор. Иначе можно
отремонтировать то, что и так замечательно работает.

Как определить, какой гидрокомпенсатор шумит

Для
проверки ГК нужно надавить на него отверткой. При этом кулачок
распределительного вала должен быть повернут к толкателю тыльной стороной. Если
гидротолкатель в рабочем состоянии, для его прижатия придется прикладывать усилия.
Если же он идет свободно —неисправность налицо, надо менять.

Теперь
устанавливаем кулачки распределительного вала по очереди кверху выступами и
проверяем зазор между ними и толкателями. Утапливаем подлежащий проверке
гидротолкатель при помощи деревянного клинышка и сравниваем скорость его
перемещения с другими. Если скорость выше, его нужно почистить от засора.

Способы устранения проблемы

Сначала
попробуйте полностью заменить масло в системе. Фильтр тоже лучше поменять на
новый. Если сразу после замены рабочей жидкости ГК еще гремит, в этом нет
ничего страшного — не все каналы еще успели заполниться маслом. Через некоторое
время шум должен прекратиться

Очень важно использовать масло, рекомендованное
производителем

Перед заливкой новой жидкости систему лучше
промыть.

Если
проблема не решена, можно попытаться восстановить старые ГК — их нужно
тщательно промыть керосином для удаления загрязнений на плунжерах. После
промывки ставим на место и проверяем на предмет шума. Каждый элемент должен устанавливаться
строго на свое место, путать их нельзя. Если шум продолжается, остается только
замена.

Представим:
толкатели новые, масло заменено, а стучание продолжается. Почему так
происходит? Скорее всего, дело в забитых масляных каналах. Нужно промыть
головку блока цилиндров. Если и это не помогло, меняем масляный насос — это
крайняя мера. Впрочем, как правило, проблема решается путём замены масла или
промывки ГБЦ.

Шум
из ГК — явление, которое появляется не сразу, а постепенно, со временем он
только нарастает. Звук страшный и тревожный, но впадать в панику не нужно. У
вас точно есть время на то, чтобы доставить машину в сервис.
