Иж Юпитер 5 технические характеристики и ориентировочная цена на мотоцикл

Диагностика и ремонт двигателя

Найти причину поломки порой невозможно после одного визуального осмотра. В некоторых случаях необходима полная разборка двигателя ИЖ Юпитер 5. Но если вы выяснили причину, то можете самостоятельно быстро решить проблему. Вот примеры основных неисправностей и рекомендации по ремонту:

Если у вас проворачивается кикстартер на коленчатом валу, необходимо:

Сильнее затянуть крепления, а при сильных повреждениях заменить вал и рычаг кикстартера. Обычно такое происходит после того, как была произведена форсировка двигателя ИЖ Юпитер 5.
При неправильном подборе масла, особенно если залито очень вязкое зимой, необходимо подобрать более правильный температурный режим.
Если ослабла пружина пускового механизма, необходимо произвести ее замену.
В случае, когда в карбюратор не попадает горючее, следует произвести его чистку в растворителе, а также продуть каналы и шланг подачи топлива воздухом под давлением.
При отсутствии искры в камере сгорания замените свечу или произведите ее отчистку.
Когда заедает дроссельная заслонка, необходимо отрегулировать ее привод и произвести чистку карбюратора.

Если двигатель работает неустойчиво или запускается не с первого раза, стоит проверить:

Систему подачи топлива. Возможно, топливная смесь перенасыщена воздухом. Решением такой проблемы станет замена воздушных фильтров и установка новых прокладок.
Исправен ли конденсатор. Если между контактами происходит сильное искрение, конденсатор подлежит замене.
Сильный износ или обгорание свечи. В большинстве случаем именно свечи являются причиной плохого запуска и неровной работы мотора.

В случаях, когда мотор глохнет после небольшого периода работы:

Следует произвести чистку дренажного отверстия топливного бочка.
Бывают случаи выпадения иглы карбюратора. Ее необходимо вставить на место и отрегулировать.

При неустойчивой работе под нагрузкой, производится:

Очистка и продувка каналов и жиклеров карбюратора.
Регулировка карбюратора на подачу бензина для горючей смеси. При большом количестве происходят хлопки в глушителе, т.к. смесь попадает на горячие металлические стенки и там догорает.
Если заедает привод топливного коллектора, необходимо вернуть иглу в стандартное положение.
В случае низкой компрессии цилиндра, требуется удалить весь нагар с поршня и произвести чистку поршневых колец. А при сильных повреждениях и вовсе заменить поршень вместе с цилиндром. Чтобы предотвратить неисправность следует использовать только качественное топливо и масло от проверенных производителей.
Регулировка зажигания. При раннем зажигании слышно стук движка, а при позднем хлопки в выхлопной трубе.

Перегрев мотора и потеря мощности происходят по следующим причинам:
Движение в жару на низких ступенях КПП во время длительной поездке. Стоит периодически останавливаться и дать двигателю остыть.
Недостаточное количество масла в топливной смеси.
Сильный нагар на стенках цилиндра и поршня. Как и говорилось ранее, для профилактики стоит производить чистку двигателя как можно чаще.

Это основные проблемы, которые могут встретиться при эксплуатации. Как разобрать двигатель ИЖ Юпитер 5 подробно написано в книге технического обслуживания, выданной при покупке. Все изложенное в ней написано понятным текстом, со схемами и детальным руководством. Не только ремонт советского агрегата под силу любому владельцу.

Существует много вопросов о том, как собрать двигатель ИЖ Юпитер 5 самостоятельно, производя его доработку. Например, установка более надежного карбюратора или более стильного и громкого глушителя производится достаточно быстро без значительных финансовых вложений.

Тюнинг двигателя ИЖ Юпитер своими руками возможен, если вы располагаете достаточным количеством времени и обладаете энтузиазмом. Достаточно лишь проявить упорство.

Мотоцикл имеет выгодное соотношение стоимости, качества сборки и требованиям к обслуживанию. Идеальный вариант для людей с небольшим бюджетом, и тех, кто хочет получить универсальную технику. Однако частые поломки будут отнимать много времени. К этому стоит быть готовым, поскольку некоторым байкам может быть 40-50 лет.

Недостатки и детские болезни

Машина не лишена своих минусов, за которые её многие не любят. Большинство из них проявляется в результате неправильной эксплуатации или перегрева мотора в тяжёлых дорожных условиях. Наиболее досадными являются следующие недостатки:

Быстрый износ деталей цилиндропоршневой группы и коленчатых валов.
Низкий ресурс деталей цепного привода.
Неравномерность работы цилиндров.
Некачественные разъёмы проводов электрооборудования.
Несовершенная, архаичная конструкция крепления седла к раме.

Износ главных деталей двигателя доставляет больше всего проблем владельцам мотоцикла. Даже правильная и бережная эксплуатация сопровождается ранним износом поршней, цилиндров, деталей коленчатого вала. У нового двигателя после пробега 15-20 тыс. км появляются посторонние металлические звуки, усиливающиеся со временем. Они могут быть вызваны одной, или несколькими причинами:

Износ втулки верхней головки шатуна.
Износ цилиндра.
Износ юбки поршня.
Выпадение замка из канавки поршневого кольца с его изломом.
Разрушение игольчатого подшипника шатуна на коленчатом валу.

Указанные дефекты устраняются только заменой деталей следующего ремонтного размера, расточкой цилиндров и втулок. Все эти работы, кроме замены коленчатых валов, можно выполнить без снятия двигателя.

Низкое качество цепей или невнимательное отношение к состоянию резиновых чехлов приводят к быстрому износу привода. При этом так же быстро изнашивается и ведущая звёздочка, которая подлежит замене вместе с цепью. Задняя зубчатка служит дольше и может пережить 3, а то и 4 цепи.

Редко какой мотор отличается идеальной равномерностью работы цилиндров. Примитивный механизм регулировки распределения потоков топливной смеси по цилиндрам не позволяет произвести точную юстировку подачи. В результате каждый цилиндр отрабатывает свой крутящий момент. Разница хоть и не велика, но нагрузка на кривошипно-шатунную систему не является однородной и сбалансированной. В результате она работает с перекосом по значениям векторов силы, более нагруженный коленчатый вал быстро выходит из строя. Наличие неравномерности легко обнаружить по цвету свечного нагара. Цвет нагара на свечах должен быть одинаковым, если есть значительное отличие, то это в первую очередь свидетельствует о неравномерности работы цилиндров. Отрегулировать можно, но штатный процесс является плохо управляемым и кропотливым.

Электрическая проводка выполнена низкокачественными проводами и разъёмами. Массовое явление имеют случаи окисления контактов или обрыва проводов в результате вибрации незакреплённого соединения.

Конструкция крепления седла к раме не менялась со времён появления первых ИЖей подобной компоновки в начале 60-х годов. После непродолжительной эксплуатации замок разбалтывается от вибрации, появляется неприятный люфт в сочленениях. Под седлом находятся разъемы от проводов, идущих к оптике заднего щитка и к боковому прицепу. Многие владельцы, забывая об этом, просто рвут провода под седлом при его снятии. Заднее колесо невозможно снять без демонтажа сиденья.

Пять случайных статей о мотоциклах:

Ремонт центральной подставки на мотоцикле ИЖ

На мотоциклах ИЖ в результате износа упоров, приваренных к раме, центральная подставка скручивается и ломает упоры. Приваривать их снова не стоит. так как это довольно сложно и небезвредно для рамы. Установка упоров на подставку: 1 подставка; 2 — упоры. Я, а затем еще несколько владельцев ИЖей приварили упоры (пластины, вырезанные из стального листа толщиной 5 мм) к самой подставке, как показано на рисунке. Уже несколько лет переделанные подставки не доставляют нам никаких хлопот. Н. МЕЛАНКО 330067, г. Запорожье, ул. Учительская, 17а 1976N01P38 Читать далее >>

Об эксплуатации мотоциклов ИЖ. Ответы на вопросы владельцев (1965 г.)

Ответы на вопросы владельцев Сейчас мотоциклетный сезон о разгаре. У владельцев ИЖей — самых популярных в нашей стране мотоциклов — накопилось немало вопросов. Об этом пишут в редакцию наши читатели В. Метревели (г. Батуми), В. Коненко (г. Харьков), Ю. Некрасов (г. Москва), Э. Эльяшов (г. Одесса), А. Демченко (г. Тбилиси) и многие другие.На вопросы владельцев мотоциклов ИЖ отвечают инженеры Ижевского машиностроительного завода В. Абрамян и В. Рожнов. НА МОТОЦИКЛЕ «ИЖ-ЮПИТЕР» ПЕРВОГО ВЫПУСКА ИНОГДА НЕРАВНОМЕРНО РАБОТАЮТ ЦИЛИНДРЫ. УСТРАНИМ ЛИ ЭТОТ ДЕФЕКТ И В ЧЕМ ЕГО ПРИЧИНЫ? ПОМОЖЕТ ЛИ УСТАНОВКА ОДНОГО ПРЕРЫВАТЕЛЯ И ДВУХИСКРОВОЙ КАТУШКИ? Да, действительно, у некоторых мотоциклов цилиндры работают неравномерно. Специальными исследованиями» проведенными на заводе, было установлено, что создают эту неравномерность в основном два дефекта. Первый — выступы между сопловой камерой и корпусом карбюратора (рис. 1), поставляемого Лен… Читать далее >>

О цилиндре, поршне и кольцах к мотоциклам ИЖ

Тем, кто ездит на мотоциклах ИЖ Вряд ли стоит доказывать, что ижевские мотоциклы самые популярные. Более двух миллионов этих машин бегают по дорогам страны. Они очень надежны. Но наступает время, когда требуется профилактика или ремонт. «Хотелось бы, чтобы на страницах «За рулем» чаще появлялись статьи на эту тему», — пишет нам К. Дробов из Казани. Его поддерживают многие мотолюбители, принявшие участие в заочной конференции читателей журнала. Идя навстречу пожеланиям наших корреспондентов, редакция подготовила цикл статей об ИЖах, которые написаны инженерами В. Абрамяном и В. Забелиным. Сегодня они рассказывают о цилиндре, поршне и кольцах к мотоциклам ИЖ. Целый ряд рекомендаций носит общий характер. Поэтому статья представит определенный интерес не только для владельцев ИЖей, но и для тех, кто ездит на мотоциклах других марок. Более подробно об эксплуатации ижевских мотоциклов желающие смогут прочитать позднее в книге «Советы водителю … Читать далее >>

Мотоцикл ИЖ. Как избавиться от стука в передней вилке

Как избавиться от стука При поездках по плохим дорогам на мотоциклах ИЖ часто слышен стук в передней вилке. Мотолюбители предлагали несколько вариантов, исключающих это неприятное явление (см. например, «За рулем», 1973, № 10).Мы используем более доступный способ, который дает тоже неплохие результаты: вводим в амортизатор два резиновых кольца, как показано на рисунке.Переделка амортизатора передней вилки: 1 — шток; 2 — наконечник; 3 — верхнее кольцо; 4 — шайба; 5 — клапан; 6 — шпонка; 7 — нижнее кольцо; 8 — поршень; 9 — корпус амортизатора.Верхнее кольцо 3 толщиной 5 мм надевается на шток выше обратного клапана. нижнее — 7 толщиной 2 мм — на шток между обратным клапаном и поршнем (его роль — повысить компрессию). Чтобы верхнее кольцо служило дольше и не разбивалось обратным клапаном, можно между ними надеть дополнительно металлическую шайбу 4 толщиной 2 мм. Резиновые кольца вырубаем гильзой от охо… Читать далее >>

вход регистрация забыли пароль?

Конструкция Юпитер 4

Популярность мотоцикла у сельских жителей была обусловлена не только вышеперечисленными достоинствами, но и достаточно несложной конструкцией, которая состоит из следующих основных узлов и агрегатов:

Двигатель. Сцепление.
Коробка передач.
Карбюратор.
Два глушителя.

Электрооборудование.

Генератор.

АКБ.
Фара.
Стоп-сигнал.
Щиток приборов.
Трансмиссия.

Рама.

Рулевая вилка.
Подвеска передняя.
Подвеска задняя.
Тормоза.
Цепь привода заднего колеса.
Колеса.
Боковой прицеп.

К особенностям устройства мотоцикла следует отнести установку более мощного двигателя, использование специальных резинок для амортизаторов с целью снижения вибрации двигателя на раме, для повышения проходимости был увеличен ход обоих колес. Впервые на ИЖ Юпитер 4 использована 12-ти вольтовая электросхема. Также были улучшены оптика и световая сигнализация.

Простая конструкция мотоцикла, а также традиционно широкая унификация всех моделей Ижевского завода, в том числе с ИЖ Планета 4, которая обеспечивала высокую доступность запчастей, позволяли выполнять ремонтные ремонт работы в сельских условиях.

Для повышения продолжительности эксплуатации и надежности работы мотоцикла, особенно на запыленной сельской местности необходимо было выполнять своевременное техническое обслуживание. Именно для таких условий завод установил достаточно небольшую периодичность: ТО № 1 – через 2000 км, ТО № 2 – в 4000 км.

Дополнительные модификации

В ходе производства машина дважды модифицировалась. С 1977 по 1980 год выпускался Иж Юпитер 3 01, имевший ряд отличий от базовой версии. Модель получила:

Возможность регулировки зазора между грязезащитным щитком и колесом

При эксплуатации на просёлочных дорогах это было важно. Противоугонный замок

В связи с этим изменилась схема замка зажигания

Противоугонный замок. В связи с этим изменилась схема замка зажигания.

Дуги безопасности.

Штатное зеркало заднего вида.

Задние амортизаторы новой конструкции с тремя позициями регулировки жёсткости.

Изменённую конструкцию глушителей.

Блокировку заднего тормоза, облегчавшую установку на стояночный упор.

Был и ещё ряд мелких изменений, но они касались, в основном, внешнего вида. Что до ТТХ, то они остались на прежнем уровне.С 1979 по 1981 год производился Иж Юпитер 3 02, главным отличием которого был топливный бак новой конструкции и формы.

Мотоцикл ИЖ Планета-3

Мотоцикл ИЖ Планета-3 выпускался с 1971 года на машиностроительном заводе в Ижевске. Мотоцикл относится к мотоциклам среднего класса и преимущественно предназначен для бездорожья и обычных дорог.

Мотоцикл очень надёжный и в процессе эксплуатации у владельцев данных мотоциклов практически не возникает серьёзных неполадок. Также мотоцикл легко поддаётся ремонту благодаря простой конструкции.

ИЖ Планета-3 продолжил модельный ряд мотоциклов «ИЖ Планета», сменив ИЖ Планета-2.Двигатель мотоцикла одноцилиндровый, двухтактный, имеет рабочий объём 346 кубических сантиметра. Мощность двигателя составляет 18 л.с. при 5000-5600 об/мин. Максимальная скорость ИЖ Планета-3 – 110 км/ч.

На 100 километров мотоцикл при скорости 90 км/ч. потребляет не более 5 литров смеси бензина и масла. А на двигаясь со скоростью 60 км/ч. — всего 3,8 литра топливной смеси. На Планета-3 сначала устанавливали карбюратор марки К-36И, а потом К-62И. Бензобак имеет объём 18 литров. Если Вам нужно установить двигатель от ИЖ Планета-3 в ИЖ Юпитер-3, ИЖ Юпитер-4, ИЖ Юпитер-5, то совершив небольшие переделки вы сможете это сделать.

Мотоцикл имеет 2 глушителя. Глядя на мотоцикл в глаза бросается его новый бензобак, который получил совершенно новую форму. Щитки колёс также претерпели изменения, они стали выглядеть более современно. Инструментальный ящик также не остался без внимания, он тоже подвергся изменениям.

На ИЖ Планета-3 четырёхступенчатая коробка передач.

ИЖ Планета-3 имеет оборудование на 6 Вольт. Зажигание батарейное, контактное. Источником электроэнергии является аккумулятор.

Рама трубчатая, снаряжённая масса мотоцикла – 168 килограмм. Мотоцикл может перевозить 170 килограмм, включая водителя и пассажира.

ИЖ Планета-3 — это первый советский мотоцикл, оборудованный указателями поворотов.

Телескопическая вилка установлена на переднем колесе. На заднем колесе применена пружинная подвеска.

ИЖ Планета-3 также имела модификации ИЖ Планета-3-01 и ИЖ Планета-3-02. Иж Планета-3К – это та же Планета, но с боковой коляской.

На заводе в Ижевске мотоциклы ИЖ Планета-3 производили до 1977 года. На смену ему пришёл новый ИЖ Планета-4. За всё время производства ИЖ Планета-3 было собрано 478 496 мотоциклов.До сегодняшних дней мотоцикл пользуется большой популярностью как у сельских жителей, так и у городского населения, им интересуются и взрослые и дети.

Мотоцикл ИЖ Юпитер-2

ИЖ Юпитер-2 — это советский мотоцикл среднего класса. Производство происходило на машиностроительном заводе в городе Ижевске. Первый мотоцикл был собран в 1965 году. В линейке двухцилиндровых мотоциклов «Юпитер» этот мотоцикл идёт после ИЖ Юпитер.

Мотоцикл отлично ведёт себя как на шоссе, так и на дорогах с плохим качеством дорожного полотна. Мотоцикл является очень надёжным, однако у него была одна слабость. Из-за того, что владельцы мотоциклов забывали ставить граверы, то у них сбивался угол зажигания. Если смотреть на мотоцикл внешне, то можно увидеть одну ошибку, совершённую конструкторами: это логотипа на баке, на нём нарисована планета Сатурн, а не Юпитер.

Конструкторы Ижевского завода установили на мотоцикл двухцилиндровый, двухтактный двигатель. Двигатель Юпитер-2 имеет объём 347 кубических сантиметров. Мощность двигателя составляет 19 лошадиных сил. Юпитер-2развивает максимальную скорость 110 км/ч.

Трансмиссия мотоцикла четырёхступенчатая, привод на заднее колесо подаётся цепью.

Бензобак мотоцикл имеет объём 18 литров. На сотню мотоцикл потребляет 6 литров топливной смеси бензина и масла. На Юпитер-2 устанавливали карбюратор марки К-36Ж.

Электрооборудование мотоцикла рассчитано на напряжение 6 Вольт, питание от щелочного аккумулятора.

На переднем колесе мотоцикла установлена телескопическая вилка, а заднее колесо имеет маятниковую подвеску.

Юпитер-2 имеет трубчатую раму, масса мотоцикла 158 килограмм.

Производство мотоциклов было завершено в 1971 году. За 6 лет производства, завод покинуло 766 487 мотоциклом

А продолжил линейку «Юпитер« новый ИЖ Юпитер-3.

Важно упомянуть об модификации ИЖ Юпитер-2К, отличается от обычной двойки наличием боковой коляски, максимальная скорость мотоцикла 87 км/ч., а сухая масса 253 килограмма. Мотоцикл рассчитан на перевозку 3-х пассажиров.Фотография ИЖ Юпитер-2К:

Слабые места и недостатки двигателя ИЖ-П5 мотоцикла ИЖ Планета 5

Почему перестали выпускать в России мотоцикл «ИЖ Планета»? Как ни странно, Ковровский машиностроительный завод имени Дектярева (ЗИД), а также бывший советский, ныне белорусский Минский мотоциклетный завод и по настоящее время поставляют на рынок свои мотоциклы. Что касается Ижевского машиностроительного завода выпускающего мотоциклы ИЖ (Планета, Планета-Спорт, Юпитер), то последняя серийная партия мотоциклов была выпущена в 2008 году, тогда в связи с трудностями возникшими из-за экономического кризиса производство мотоциклов ИЖ было свернуто. А жаль, ведь можно было и со стороны государства помощь заводу оказать. У Ижмаша на тот момент в работе было множество опытных конструкторских разработок перспективных мотоциклов, как с двухтактными двигателями, так и с четырехтактными. Очень много у меня позитивных воспоминаний связанных с мотоциклами ИЖ «Планета-3» и «Планета-5«.

Любая модель мотоцикла начиная с Планеты-2 по проходимости задавала форы Юпитерам, старым или новым не важно. Он разве, что не плавал, на нём хоть в тайгу или в лес, на рыбалку или охоту

Очень надежная «рабочая лошадка» имеющий тягу как у трактора и чего только на нем мы с отцом не перевозили. Купили его в 1989 г и по настоящее время отец ездит на нем, а выглядит он как новый и радует сердце исправной работой. Мотоциклы Планета, даже самые старые его модели и сейчас продолжают исправно и надежно служить своим хозяевам, несмотря на остановку производства на рынке нет проблем с запасными частями для ремонта, а запасу ремонтопригодности нет предела. В этой статье рассмотрим силовой агрегат ИЖ-П5 мотоцикла «ИЖ Планета 5», а если точнее его техническую характеристику, слабые места и недостатки. Силовой агрегат Иж-П5 отличается от ИЖ-П4 20 л.с. предыдущей модели мотоцикла «ИЖ Планеты-4» увеличенной на 2 л.с. мощностью, большей степенью сжатия и головкой двигателя, у 4-ой модели она под две выхлопные трубы, у 5-ой под одну. Коробки передач различаются по количеству зубьев на шестернях, соответственно и передаточными отношениями. Коробки передач взаимозаменяемые.

история юпитер 5(переходка) и планы на восстановление

этот мотоцикл начал свою историю у одного моего друга назовем его друг №1 он приобрел его у своего родственника (можно сказать тот ему его подарил) пригнал домой дал двигателю жизнь (но сам мотоцикл был убит в хлам(я когда его увидел удивился как он ездит )) покатался на нем он недолго где-то месяц и бросил т.к. у него был Ю4 в гораздо лучшем состоянии. тут друг № 2 прикатил на ремонт другу №1 свой почти новый но хапнувший горя Ю5 года91 (не могли выставить зажигание) и бросил его на зиму . К весне ближе друг №2 решил поменять свой Ю5. Недолго думая друг №1 договорился с другом №2 о смене местами двигателей ссылаясь на то что мол его двигатель работает хоть и звенит а его вообще не понято что с ним да и мол какая ему разница теперь короче они поменяли местами двигателя. помучившись с двигателем друг №1 бросил его потому что не было время у него работа как раз не позволяла заниматься с мотоциклом, Тут спустя какое-то время в совместной пьянке два этих друга договорились на счет этого мотоцикла(короче №1 подарил его №2(«как пришел так и ушел»сказа друг №1 ). №2 все лето лазия вокруг него так и не смог его зависти поставил его в гараж мол на следующий год заведу его! Но по воле судьбы и по его глупости но ему не понадобиться 9 лет.

Тут следующей весной брат друга №2 забирает его себе типо» все равно он ему не нужен» . Разбирает его до винтика ииииииииии ОППА нашлась проблема.В прошлом когда двигателя еще не поменяли местами этот двигатель разбирали делали кап.ремонт и толи из-за невнимательности толи руки не из того места не закрутили крышки каленвалов и в процессе эксплуотации они раскрутились и их разбило маховиком из-за чего и были проблемы с зажиганием и причиной продажи мотоцикла. Но так-как брат друга №2 не знал о том что двигателя были поменяны (что его же двигатель пришел обратно к нему) был в шоке , узнав что это его двигатель не сразу поверил что это его .

По материв себя и признав какой он придурок все-таки взялся его восстанавливать(взялся не оттуда откуда надо было) был найден другой двигатель без патрахов(лежал у меня и был мне не нужен )то-есть без КПП поршневая была тоже не очень . Запала восстанавливать хватило не надолго, хотелось покататься уже. Приобретаем себе Ю3 и даже не проехав на нем и 1-го км. ломает его и не найдя нормальных запчастей (или рук) спихивает все в сарай и уезжает в другой город жить(но продавать не хотел).Приехав в начале весны в гости сидя за столом(конечно с коньячком) зашел у нас разговор о этих юпитерах , где мы и договорились о цене. Так я приобрел себе аж 2 юпитера .

Забрав их я взялся за восстановление Ю3 так-как он был на ходу но про него отдельно.

Посмотрев и прокатившись на выше упомянутом юпитере ( с которым и были поменяны двигателя который по словам друга №1 сильно звенел , чего я совсем не заметил и хозяин мотоцикла, двигатель даже очень ничего на все 5 баллов из 5) я решил собрать себе тоже 5 только в первоначальном виде какой она была раньше.

Нашел переходную облицовку и собрав все по мелочам решил собрать с начало двигатель за зиму. Так-как двигатель был после ремонта и на нем не ездили решил поменять только поршня и кольца(возможно будут поменяны половинки картера ) поршня менять придется из-за их типо форсировки(все фото скину позже)

Ну и о дальнейших планах буду писать сюда и о проделанной работе тоже.

Обслуживание и ремонтные работы

Учитывая тот факт, что техника давно снята с производства, детали на рынке найти не сложно, так как мотоцикл остается в эксплуатации. К счастью многих владельцев, конструкция мотоцикла Иж Юпитер 5 простая, поэтому произвести ремонт не составит труда.

Чтобы определить степень неисправности сцепления, надо изначально проверить, насколько произошло совпадение звездочек коленвала и плоскости барабана сцепления. Если имеются несовпадения, то сцепление Иж Юпитер 5 легко регулируется. Необходимо довести до показателя 0,4 мм при помощи шайб, установленных на первичный вал между распорной втулкой и кольцом внутри с подшипниками. Не допускается провисания моторной цепи больше, чем на 2 мм, если это происходит, значит, требуется замена звездочек на другие, у которых диаметр будет больше окружности впадин в шестерне. По техническим характеристикам модель демонстрирует неплохие показатели

При настройке муфты сцепления надо тщательно следить, чтобы гайки пружин немного выходили за грани колпачков на 4мм, при этом нажимной диск должен перемещаться без перекоса. Регулировка механизма сцепления происходит после установки правой крышки и автомата сцепления, после затягивается винт регулировки на нажимном диске, оборот откручивается на ¼- ½ оборота и фиксируется винт

Рычаг сцепления регулируется до свободного хода на 5-10 мм.
Важно уметь регулировать частоту вращения коленвала на холостом ходу. Действовать следует поэтапно

Сначала проверяется, есть ли у дросселя свободных ход, и прогревается двигатель. Проверку можно делать, установив низкие устойчивые обороты, вращая винт дросселя до тех пор, пока частота вращения повысится, а потом снизится. Если двигатель при открытии дросселя будет глохнуть, то следует обогатить горючую смесь и подтянуть винт, а если глохнет при закрытии, то надо винт слегка отвернуть. Такая процедура считается самой лучшей для проверки карбюратора, особенно если предстоит отправиться по некачественной дороге или меняется температурный режим. Профилактика работы карбюратора заключается в очистке и промывке деталей после 5000 км пробега.
Рано или поздно изнашивается кикстартер и не происходит зацепление. Чтобы его восстановить, надо наварить переднюю кромку, сделать это можно в домашних условиях, если есть электрическое точило. Для удобного производства работы, следует снять храповик с барабана сцепления. Не надо стараться обеспечить исходную форму зубьев, достаточно будет добиться хорошего зацепления с углом 20-30°
Не сложно найти на рынке детали для мотоцикла

При проверке сцепления мотоцикла Иж Юпитер 5 следует обратить внимание на изношенность дисков, они могут лопнуть или деформироваться. Если владелец отметил, что диск раскачивается из стороны в сторону, то, скорее всего, он погнут
Иногда явная деформация может отсутствовать, тогда надо обратить внимание на выступы рабочей поверхности. Ремонт состоит в замене дисков сцепления.
Ремонт мотоциклов включает в себя установку зажигания. Установить зажигание Иж Юпитер 5 можно следующим образом: по часовой стрелке надо повернуть коленвал с помощью болта генераторного якоря, делать это до тех пор, пока не разомкнутся контакты. После ослабляется винт и фиксируется небольшой зазор между контактами. На месте свечи устанавливается втулка зажигания. Важно совместить на воротке крайнюю риску с втулкой и торцом. Три винта отвинчиваются до тех пор, пока контакты не разомкнутся, после два винта крепятся. То же самое надо проделать со вторым цилиндром.

Модификации мотоцикла

Базовая модель имела индекс ИЖ 6.113 — 010 — 01, а версия с боковой коляской — 6114 — 010 — 01. Выпускались также модификации «Люкс» (люлька, запасное колесо, зубастая резина, обтекатель, защитные дуги, багажник) и «Турист» (то же самое, но без обтекателя, багажника и дуг). Впоследствии байк много раз модернизировался, получив другой карбюратор, дисковый передний тормоз, более энергоёмкую вилку с пневматической регулировкой. Существует также версия и с грузовым боковым прицепом, но в наши дни встречается она исчезающе редко. В продаже попадается и Юпитер 5 переходной модели, но под этим определением обычно скрывается просто одна из ранних модификаций.

Конструкция[ | ]

Мотоцикл сохранил экипажную часть мотоцикла «Иж-56», но имел совершенно новый мотор — двухцилиндровый, двухтактный, с вертикальным поперечным рядным расположением цилиндров, воздушного охлаждения с возвратно-петлевой двухструйной продувкой, с приготовлением рабочей смеси в карбюраторе и воспламенением её в цилиндре от электрической искры. Карбюратор закрыт специальными кожухами (с металлической задвижкой для доступа при пуске), воздушный фильтр — контактно-масляный. Детали шатунно-поршневой группы (поршень, шатун, поршневые кольцa, поршневой палец, стопорные кольца, ролики подшипника нижней головки шатуна) унифицированы с соответствующими деталями двигателя мотоцикла К-175.

Двухплечевая педаль ножного переключения передач и педаль кикстартера расположены с левой стороны картера коробки передач. «Иж-Юпитер», как и все последующие двухцилиндровые модели, оснащался механизмом автоматического выключения сцепления.

Привод спидометра, в отличие от Иж-56 — от переднего колеса.

Передний подрессоренный грязевый щиток прикреплён на литом кронштейне к нижнему мостику передней вилки, что исключает возможность забивания его грязью.

Ремонт и тюнинг

Надёжностью продукция Ижевского завода никогда не славилась. Но есть в этом и преимущество — будучи первым мотоциклом у начинающего байкера, какой-нибудь «Ижак» выступал в роли «учебной парты», помогая обучиться не только вождению, но и самостоятельному обслуживанию с ремонтом.

Запчасти

Найти их труда не составляет, потому что в своё время Ижевский завод наклепал изрядное количество мотоциклов. Цены низкие, но в ряде случаев дешевле и проще купить «донора», с которого и снимать всё необходимое по мере надобности.

Тюнинг

Как-то модифицировать советский байк непросто. Обычно владельцы сводят все вносимые изменения к визуальному тюнингу. Иногда карбюратор заменяется на японский или китайский — эта относительно недорогая операция помогает избежать множества потенциальных проблем.

Вывод

Иж Юпитер 5 конструктивно и морально устарел ещё до начала выпуска, но он и сейчас остаётся востребованным в отдалённых регионах, где ценится не дизайн, а живучесть и ремонтопригодность. И в качестве первого мотоцикла эта модель отлично подходит, потому что она способна научить и ездить, и ремонтировать своего стального коня.

Технические характеристики

Максимальная мощность двигателя:	24 Л.с.
Крутящий момент:	34 Нм
Рабочий объем:	347,6 см3
Тип мотора (расположение цилиндров, число тактов):	двухтактный, двухцилиндровый
Количество цилиндров:	2
Кол-во клапанов:
Тип впуска (Инжектор / Карбюратор):
Диаметр цилиндра и ход поршня:
Система запуска (Электростартер, кик-стартер):
Максимальная скорость в км/ч:	125 км/ч
Система охлаждения:	Воздушное охлаждение
Трансмиссия (коробка передач):	4-ступенчатая, механическая
Сцепление (Сухое / В масляной ванне):
Привод:	Цепь
Рама:	Стальная
Ходовая часть
Подвеска (Ход передней / задней):
Тормоза (Впереди / сзади):
Колеса / Шины / Резина:
Размеры и масса

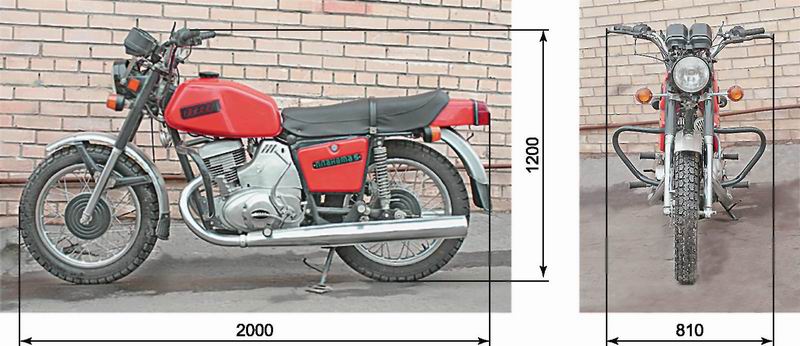

Габариты (Длина / Ширина):
Высота по седлу:
Дорожный просвет:
Снаряженная масса:
Колесная база:	1450 мм
Вес:	160 кг
Ёмкость аккумулятора:
Года выпуска:
Страна производства:
