Летом – скутер, зимой – снегоход

Силовой агрегат

Мотор демонтируется от спортивного либо обычного мотоцикла, скутера, машины. Автомеханики советуют воспользоваться четырёхтактным двигателем, мощностью более 15 л. с. Силовые агрегаты мотороллеров отличаются от других аналогов низким расходом топлива. Квадроцикл на базе скутера весит мало, поэтому быстро вытаскивается при застревании в песке либо грязи.

Чтобы перевозить груз либо ездить по бездорожью, устанавливается более сильный мотор:

от Иж-1, Иж-2 либо Иж Юпитер мощностью 24 л. с.;
от Урала 32 либо 36 л. с.;
от Оки двухцилиндровый мотор 35 л. с.

Для перевозки тяжелых грузов устанавливается трехцилиндровый двигатель. Чтобы ездить в жаркую погоду, используется мотор с системой охлаждения. На старых мото она не предусмотрена. В таких агрегатах потребуется доработать систему охлаждения.

Как сделать снегоход из мотоблока на гусинецах

Схема приводных узлов и рамы самодельного снегохода из мотоблока:

самодельная рама (1);
вторая звездочка промежуточного вала с 17 зубьями (2);
промежуточный вал (3);
первая звездочка промежуточного вала, 21 зуб (4);
ведомая звездочка вала гусеницы, 37 зубьев(5);
приводная звездочка гусеницы, 8 зубьев (6); ведущий вал гусеницы (7);
две стойки опорной лыжи, из стальной трубы 32х4 (8);
два натяжных катка гусеницы (9);
ось натяжных катков изготовленный из стальной трубы (10);
фаркоп (11); натяжное устройство (12);
четыре фланца барабана, сделанные из стального листа (13);
четыре фланца приводной звездочки гусеницы, сделанные из стального листа (14);
рулевая слойка (15).

Чтобы разместить двигатель с подрамником в центре передней части рамы, там была приварена площадка, в которой были подготовлены отверстия для «лапок» подрамника. Подобные отверстия сделаны и в траверсе. Были переделаны отверстия в «лапках» подрамника в продольные прорези, чтобы натягивать приводную цепь при перемещении двигателя.

Подсельная рама также была переделана и смещена немного назад. Благодаря этому запуск двигателя производится на рукоятке. Большим плюсом было наличие на двигателе мотоблока принудительного охлаждения. Использовал это, чтобы направить подогретый на охлаждении двигателя воздух на карбюратор. Также был перенесен в кузов бензобак. Установлен он там на стойках в углу, для подачи бензина к карбюратору самотеком по длинному шлангу.

Перенеся двигатель в центр машины, привело к повышению устойчивости. Благодаря этому была уменьшена колея управляющих лыж до 950 мм, что привело к улучшению маневренности снегохода.

После того, как был установлен промежуточный вал, была уменьшена угловая скорость, благодаря увеличению крутящего момента. Была немного уменьшена скорость снегохода, но значительно увеличены тяговые характеристики. Теперь снегоход в состоянии перевозить двух ездоков с грузом, и тянуть легкие сани с поклажей. Также были заменены приводные звездочки гусеничного движителя на такие же меньшего диаметра.

Схема рулевой стойки снегохода из мотоблока

Схема рулевой стойки:
передняя траверса рамы (1);
изготовленная из стальной трубы стойка (2);
сделанная из уголка 25х25 опора руля (3);
изготовленный из стальной трубы рулевой вал (4);
перекладина, сделанная из стальной трубы 28х28 (5);
сошка (6); бронзовая шайба (7);
опорная втулка с уголком (8);
гайка, тип М10 (9).

Именно это небольшое усовершенствование привело к улучшению проходимости снегохода. Произошло приподнимание звездочки над опорной лыжей. В результате гусеница намного легче выходит на верхние слои снега, а также увереннее преодолеваются кочки, заструги и т.п.

Схема узла промежуточного вала снегохода из мотоблока

Схема узла промежуточного вала:

изготовленная из стали опора сиденья (1);
сделанная из стальной трубы 28х28 поперечина рамы (2);
стойка, изготовленная из стальной трубы 18х18 (3);
сделанная из уголка 45х25 траверса (4);
изготовленная из стальной пластины 40х5 укосина (5);
два подшипника 204 в корпусе (6);
стальной промежуточный вал, изготовленный из трубы 27х3 (7);
первая звездочка с 21 зубом (8);
лонжерон рамы (9);
вторая звездочка с 17 зубьями (10);
резиновый кожух (11).

Изготовление отдельных элементов снегохода

Принцип переделки мотоцикла, бензопилы и мопеда практически одинаковый. Если узнать, как изготовить отдельные элементы, сделать это будет намного проще.

Подвеска

Особое внимание при переделке транспортного средства в снегоход уделяется задней подвеске. Она нуждается в обязательной доработке

Для ее изготовления нужно подготовить:

шасси;
два рычага;
связующие рельсы;
шарниры.

После подготовки можно приступать к изготовлению подвески:

Передний рычаг соединить со скользящими рельсами с одной стороны и с шасси с другой с помощью шарниров.
С задним рычагом поступают аналогичным образом.
Расположить торсионные пружины между скользящими рельсами и задней реактивной штангой.
Между рычагами подвески расположить крепление двух силовых элементов.

Для крепления подвески используют стяжки рычагов.

Двигатель

Выбор двигателя для снегохода является важным этапом, поскольку от этого зависят мощность транспортного средства, его способность двигаться по заснеженным дорогам.

Поэтому чаще всего делаются эти транспортные средства с двигателем Лифан или с деталью из мотоцикла или мопеда.

Подъемник для снегохода

Это устройство может потребоваться, если снегоход застрял в снегу или ему требуется ремонт. Сделать своего рода домкрат несложно:

Из металлического уголка шириной 25 мм сделать конструкцию по типу швеллера. Высота — 19 см. Посередине сделать два отверстия для крепления вилки.
К низу приварить пластину, которая будет выполнять роль направляющей. Сверху расположить аналогичную часть, но не фиксировать. Расстояние между ними — 14 см.
В этих пластинах сделать отверстия, через которые пропустить трубу домкрата. Верхнюю же сделать подпружиненной.
Рядом с верхней пластиной под углом расположить еще одну деталь, которая будет играть роль крюка и придерживать подпружиненную часть.
Сделать вилку для подъемника. Его длина 12 см. Одну сторону зафиксировать в швеллере. На расстоянии 67 мм расположить вторую ось крепления. В вилку вставить кусок трубы, которая проходит через вторую ось. К этой трубе приварить металлическое кольцо (можно взять металлическую пластину, в котором сделать дополнительные отверстия для резинок), сквозь которое пропустить трубу домкрата.
Это кольцо мотоциклетными резинками зафиксировать на площадке под пружиной верхней пластины. Чтобы резинки не сползали, их можно закрепить винтиками.

Колеса

Для хорошей проходимости транспортное средство делают на камерах. Колеса для снегохода должны быть большого диаметра. Но лучше оснастить конструкцию лыжами. Их можно изготовить из фанеры, труб большого диаметра. Если есть такая возможность, то их можно взять с другого снегохода, в том числе и детского. Дополнительно нужно будет сделать втулки поворота для них, при этом наличие подшипников в этой системе необязательно.

Хорошо чувствуют себя самодельные снегоходы на гусеничном ходу. Возможно самостоятельное изготовление этой части. Приводится в движение гусеница колесами, которые располагаются внутри нее, для чего подойдут колеса от садовой техники. Сама же деталь может быть изготовлена из пластиковых труб, даже если изготавливаются двухгусеничные снегокаты. Подойдут трубы диаметром в 4 см. Если их распилить, то они смогут выполнять функцию грунтозацепов гусеницы.

Независимо от того, какое транспортное средство переделывается на снегоход, насколько сильными являются изменения и кто смастерил конструкцию, рекомендуется сначала пройти испытание на открытой местности. Если они прошли без проблем, то можно отправляться на более дальние дистанции.

Переходим к практике

Рама, изготовленная из труб или уголков, в первую очередь оснащается рулевым механизмом. Выбрав высоту и угол наклона, приварите элемент точечной сваркой

Установите и зафиксируйте двигатель в соответствии с чертежом, уделив внимание отсутствию сильного наклона. Снегоход не должен иметь длинную топливную магистраль, поэтому постарайтесь расположить бак поближе к карбюратору

Следующий шаг – установка гусеницы. Ведомый мост с надетым полотном крепите сзади рамы (на вилку, подвес, амортизатор и т.п., в зависимости от типа конструкции), ведущий – в средней части снегохода (чаще всего под водительским сиденьем), в максимально короткой сцепке с двигателем. Шестерни обоих мостов сцепляются предварительно.

Далее проводятся второстепенные работы: подключается топливный бак, трос ручки газа и тормоза, устанавливается сиденье и т.д.

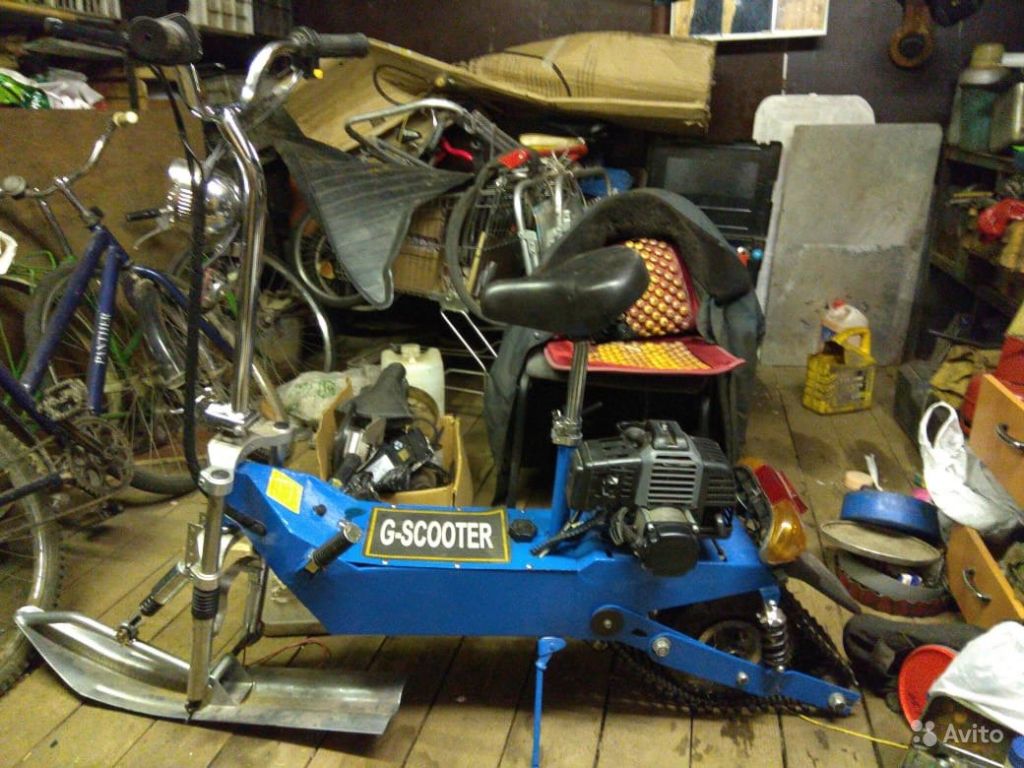

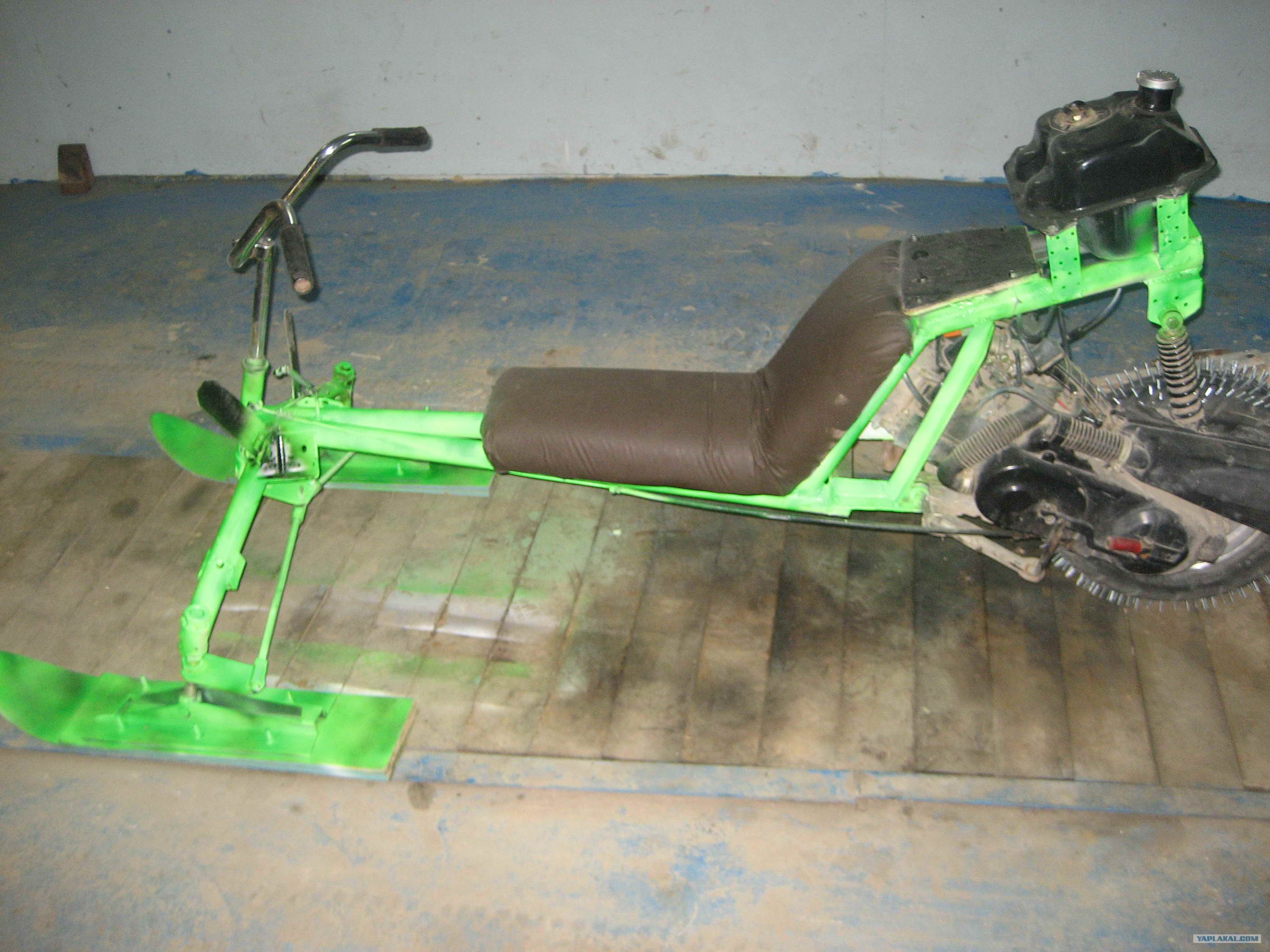

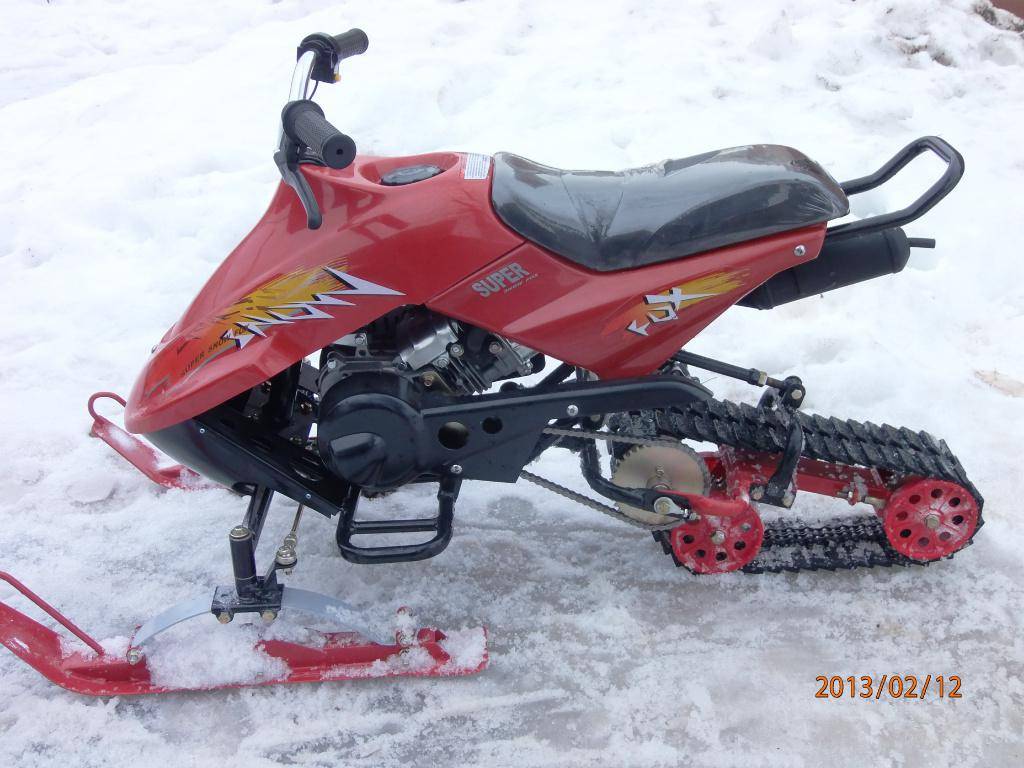

Делаем снегоход из скутера своими руками

В хорошую погоду мото скутер с маленьким объемом двигателя всегда был востребован не только среди молодежи, а и у взрослых. Так как отличался своей простотой в управлении, легкостью и хорошей скоростью. Но к сожалению, когда наступают холода из-за небольшого диаметра колес, ездить на скутере становится очень неудобно, а в снежную погоду, даже одев зимнюю резину вовсе нереально.

Изучив различные журналы по мотоциклам, было подмечено, что в продаже существуют гусеничные движители, их можно установить вместо заднего колеса, что приведет к трансформации мотоцикла в снегоход.

Если у вас есть единомышленники в этом деле, то лучше всего взять гусеницу от снегохода «Буран» (фото 1) она отлично подойдет, так как с одной гусеницы выйдет 4 подходящих для скутера. Стоимость же обойдется в 2,5 раза дешевле, чем гусеницы взятые с мотоцикла. Но для одного скутера это обойдется слишком дорого.

Вскоре, связавшись с компанией, которая занимается комплектами движителей, было заполучено одна не очень широкая гусеница и пластиковая лыжа без крепления.

В основную конструкцию скутера никаких изменений не будет вноситься, что бы в теплую погоду всегда можно было заменить установленные гусеницы на колеса.

Приобретаем в магазине ведомую звездочку от снегохода «Буран», 2 колеса от обычного самоката для детей и 2 маленьких колеса от тележки, с роликовыми подшипниками. Далее ставим вместо ведущего колеса на скутере, колесо намного меньшего диаметра, например от спортивного авто, для того что бы заменить передаточное отношение. Это делается потому что в трансмиссии скутера передаточное отношение обычно рассчитывается на эксплуатацию его по отличным дорогам с примерной скоростью до 40-60 км/ч. Конечно при движении по снегу нагрузка на двигатель значительно возрастает и его мощности скорее всего не хватит, а такая высокая скорость может быть опасна на скользких дорогах.

Берем диск ведущего колеса мопеда и вырезаем тормозной барабан со шлицами под ведущий вал, а для крепления диска меньшего диаметра просверливаем в барабане отверстие (фото 2).

Для того чтобы гусеница не сползала с колеса и не проскальзывала во время движения, делаем зацепы (фото 3) из пластиковых водопроводных труб, которые в свою очередь вставлены в отверстие на гусенице.

Из плоского кровельного метала необходимо изготовить бандаж нужного нам диаметра, на нем при помощи мебельных болтов-глухарей закрепить зацепы (фото 4), они должны находиться на одинаковом расстоянии друг от друга и шагом, который будет соответствовать расположению гусеничных отверстий. При помощи тех же болтов крепим колесо, предварительно надев на него бандаж (фото 5). Получаем из обычного колеса, мягкую ведущую гусеничную звёздочку.

Соединим болтами М8 ведущую звёздочку снегохода «Буран» с 2 резиновыми колесами от тележки мы получим ведомую звездочку, а для оси берем шпильку с резьбой М10 (фото 6).

Что бы изготовить раму гусеничного движителя, понадобится металлические уголки и трубы квадратного сечения (фото 7). Размеры рамы и подлежащих к ней деталей нужно будет выбрать самостоятельно в зависимости от выбранной вами гусеницы и марки вашего скутера.

Лыжу можно взять самодельную из дерева или пластмассовую от детского самоката, прикрепив снизу металлический подрез, чтобы скутер не потерял управление на обледеневшей дороге. Лыжу необходимо закрепить у передней вилке скутера через специальную стойку. Она будет иметь 2 степени свободы движения, за счет чего при наклоне скутера в любую из сторон лыжа останется на снегу всей своей плоскостью.

Устанавливаем широкую площадку под ноги и небольшой декоративный щиток для передней вилки. Для дальних поездок в неблагоприятную погоду необходимо установить лобовое стекло.

Стандартный обвес на скутере не сильно прочен при высоко градусном морозе и имеет небольшие карманы, при попадании в них снега будет увеличиваться масса скутера. Чтобы избежать этого, делаем небольшой кожух над гусеницей. Для этого берем нужный нам по размерам кусок оргстекла, поликарбоната или другой пластмассы и аккуратно вырезаем боковину кожуха.

Далее режем стеклоткань на нужного нам размера куски, тщательно мажем их эпоксидной смолой и плотно укладываем в матрицу. Примерно через сутки необходимо снять матрицу, а получившийся кожух обрезать по контуру снимая все излишки стеклопластика.

По той же технологии делаем площадку для ног, только добавляем в эпоксидную смолу немного порошка серебрянки, для лучшей вязкости и цвета.

Видео испытаний скутера-снегохода:

Краеведение. Рефераты. Туризм

В сети Интернет, в том числе на канале ютьюб существует огромное количество технических решений (самоделок) для зимнего катания на мотоциклах и мопедах.

Самый простой вариант устойчивости мопеда на снегу три шипованных колеса

Принцип сезонного малобюджетного превращения вашего любимого железного друга в покорителя сугробов, городского снежно-ледяного месива и ледяных просторов сводится к решению всего двух задач уверенного сцепления с неоднородными кривыми поверхностями (шипы)

В полностью убитую шину от скутера, которую выбросили, или которую можно купить за полдоллара, вкручиваете саморезы. Изнутри конечно )))

и уверенного маневрирования вашего транспортного средства (лыжа на рессорной вилке). Чертежи с подробностями реального изготовления можно найти в Интернете.

Народные умельцы на всем постсоветском пространстве решают эти задачи примерно с одной логикой. И эта логика более эффективна, чем покупка специальных снегоходов.

Все-таки на большинстве наших просторов собственный снегоход, а уж тем более дорогой в десятки тысяч долларов, вещь совершенно ненужная.

Как выглядит фирменный мото-снегоход БМВ и что в нем самое важное?

Самое важное в фирменном снегоходе это управляемость (передняя лыжа) и вгрызание в снег (задняя ведущая гусеница). Ну и конечно амортизация. Хотелось бы сказать, что среди тюнинговых комплектов, меняющих колеса на лыжу и гусеницу, Explorer отнюдь не эксклюзив

Другими фирмами предлагаются подобные варианты. Размеры, которые обеспечивают управляемость и безопасность:

Хотелось бы сказать, что среди тюнинговых комплектов, меняющих колеса на лыжу и гусеницу, Explorer отнюдь не эксклюзив. Другими фирмами предлагаются подобные варианты. Размеры, которые обеспечивают управляемость и безопасность:
