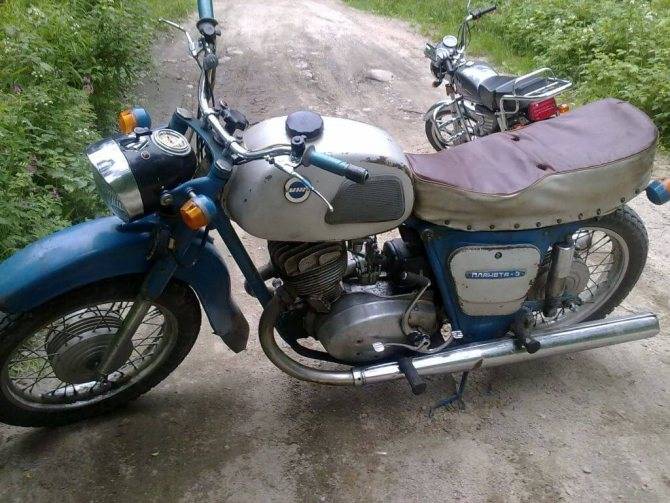

Иж Планета 3 – известная советская рабочая лошадка

Плюсы и минусы

Оценивать Иж п3 по современным меркам несправедливо. Его разработка велась почти полвека назад, и байк полностью соответствовал своему времени.

Преимущества

• Легкосъёмные колёса со спицами тангентного типа. В случае необходимости их легко демонтировать и поставить обратно.
• Вместительный 18-литровый бензобак. Запас хода без дозаправок при спокойной езде по шоссе достигает 350 км/ч.
• Ремонтопригодность. В этом мотоцикле нет ничего, чего нельзя было бы починить.
• Возможность установить коляску.

Недостатки

• 2-тактный двигатель. Его ресурс невелик, а в бензобак на каждой заправке нужно заливать масло.
• Механические барабанные тормоза. Они неэффективны даже с учётом вялой разгонной динамики.
• Преклонный возраст всех экземпляров. Найти Иж Планету 3 в «живом» состоянии с каждым годом всё сложнее.

Первые изменения

В 1977 году в серию пошла следующая версия мотоцикла – Иж Планета 3 01. Создавая данную модель, разработчики пошли по тому же пути, что и при модифицировании Иж Юпитер. Изменения коснулись:

• Переднего крыла, получившего регулировку по высоте расположения над колесом.
• Задних амортизаторов, конструкцию которых существенно улучшили, добавив возможность изменения предварительного натяжения пружин.
• Силового агрегата. Форсировка двигателя за счёт увеличения степени сжатия позволила поднять мощность до 20 л. с. Но это потребовало установки свечи с другим калильным числом – А-23, увеличение площади рёбер охлаждения и изменения их формы.
• Конструкции руля, на котором появились зеркала заднего вида, а концы рукояток управления получили защиту рук при падении в виде резиновых шариков.
• Переднего тормоза, получившего лягушку стоп-сигнала.
• Установили штатные дуги безопасности, защищавшие мотоциклиста при аварии

Последний мотоцикл Иж Планета-3 01 сошёл с конвейера в 1981 году. К этому времени произвели 400 845 экземпляров данной модификации.

Это интересно: Мотоцикл Kawasaki ER-6N 2006: объясняем подробно

Технические характеристики

Мотоцикл Иж Планета 3 — типичный продукт своего времени, недорогой, массовый и доступный. Относительно невысокая надёжность компенсировалась дешевизной, и многие мототуристы покоряли на этом байке необъятные просторы Советского Союза.

Двигатель

Одноцилиндровый мотор объёмом 347 куб см способен разогнать байк без коляски до 110 километров в час. С боковым прицепом максимальная скорость ограничена 80 км/ч. Бензонасоса нет, так что двигатель поступает в камеры сгорания самотёком.

Трансмиссия

В Иж Планету 3 советские конструкторы внедрили 4-ступенчатую КПП, ранее применявшуюся на предыдущих моделях линейки, но в доработанном виде. Схема стандартная — 1-N-2-3-4.

Общая информация

Мотоцикл «Альфа», фото которого представлено выше, имеет мощность от пяти до восьми конских сил, в зависимости от модификации. Модель оснащена силовым агрегатом, оборотистостью восемь с половиной тысяч вращений в минуту. Запуск производится электрическим или механическим стартером. С мотором агрегирует четырехступенчатая скоростная коробка.

Привод от двигателя к колесу имеет цепное устройство. Размеры техники в длину составляют 1 метр 80 сантиметров, а в ширину и высоту – 1,0 и 0,5 метра соответственно. Масса мопеда в восемьдесят килограмм позволяет легко транспортировать его через заболоченные участки или преграды в виде ступенек либо выступов. Управление барабанными тормозами осуществляется при помощи рычагов, размещенных на руле. Колеса агрегата – семнадцать дюймов.

Есть где развернуться

Техника оказалась не только надёжной, но и живучей. На дорогах и в гаражах любителей тюнинга и восстановления мототехники она встречается довольно часто.Взявшись приводить в порядок подержанный мотоцикл, помните, что схема проводки на Иж Юпитер 3 неоднократно менялась производителем.

Найти достоверные данные уже едва ли возможно. Если нет зарядки или не работает один из приборов, обнаружить причину, используя описание модели другого года выпуска, едва ли удастся.

Если же вы собираетесь эксплуатировать технику постоянно, то поскольку штатное оборудование работает при напряжении 6 вольт, имеет смысл переделка Иж Юпитер 3 на 12 вольт. Для этого придётся заменить на новые:

• Генератор.
• Полупроводниковый выпрямитель (БПВ).
• Катушку зажигания.
• Реле поворота.
• Лампочки (все).
• Аккумулятор.

Заодно имеет смысл установить БСЗ. Электронное зажигание серьёзно упростит запуск двигателя в любую погоду и сделает его работу более стабильной. Проделав это, вы больше не будете регулярно задаваться вопросом, как выставить зажигание правильно.

В ходе переделки вы можете перепроектировать схему проводки Иж Юпитер 3 самостоятельно, или воспользоваться одним из вариантов, выложенных в сети.Но прежде чем взяться за дело, учтите, что выполнить качественный тюнинг своими руками очень непросто.

Потребуются и специальные инструменты, и разнообразные навыки. Вариантов доработки Иж Юпитер 3 существует множество, но все они рассчитаны на людей, разбирающихся в технике.

https://youtube.com/watch?v=Hl3_BhJVnFY

Предыдущая запись Тюнинг мотоцикла Минск — инструкция по модернизации Следующая запись Трехколесный мотороллер муравей — обзор

Плюсы и минусы

Оценивать Иж п3 по современным меркам несправедливо. Его разработка велась почти полвека назад, и байк полностью соответствовал своему времени.

Преимущества

• Легкосъёмные колёса со спицами тангентного типа. В случае необходимости их легко демонтировать и поставить обратно.
• Вместительный 18-литровый бензобак. Запас хода без дозаправок при спокойной езде по шоссе достигает 350 км/ч.
• Ремонтопригодность. В этом мотоцикле нет ничего, чего нельзя было бы починить.
• Возможность установить коляску.

Недостатки

• 2-тактный двигатель. Его ресурс невелик, а в бензобак на каждой заправке нужно заливать масло.
• Механические барабанные тормоза. Они неэффективны даже с учётом вялой разгонной динамики.
• Преклонный возраст всех экземпляров. Найти Иж Планету 3 в «живом» состоянии с каждым годом всё сложнее.

Плюсы и минусы

Оценивать Иж п3 по современным меркам несправедливо. Его разработка велась почти полвека назад, и байк полностью соответствовал своему времени.

Преимущества

• Легкосъёмные колёса со спицами тангентного типа. В случае необходимости их легко демонтировать и поставить обратно.
• Вместительный 18-литровый бензобак. Запас хода без дозаправок при спокойной езде по шоссе достигает 350 км/ч.
• Ремонтопригодность. В этом мотоцикле нет ничего, чего нельзя было бы починить.
• Возможность установить коляску.

Недостатки

• 2-тактный двигатель. Его ресурс невелик, а в бензобак на каждой заправке нужно заливать масло.
• Механические барабанные тормоза. Они неэффективны даже с учётом вялой разгонной динамики.
• Преклонный возраст всех экземпляров. Найти Иж Планету 3 в «живом» состоянии с каждым годом всё сложнее.

Модификации мотоцикла иж планета 5

Выпускавшиеся модификации «Планеты-5» могут быть с теми или иные улучшениями и расширениями комплектации по сравнению с первоначальной моделью 1987 года:

• литые колеса
• 2 глушителя
• маслонасос (на Иж «Планете 5-01»)
• модернизированная система старта
• укрепленная цепь в КПП
• модернизированные амортизаторы в подвесках колес, оснащенные пружинами отбоя
• пневморегулирование подвески переднего колеса
• дисковый тормоз спереди
• модернизированное устройство тормоза заднего колеса
• наличие полуобтекателя, подколенников, держателя для багажа

Справедливо сделать вывод, подводя к концу данный обзор: Иж «Планета-5» остается достойным городским и междугородним средством передвижения для тех, кто ценит хорошую тягу и грубый моторный рык, кто любит проводить массу времени с отверткой в руке, а также тех, кто готов к наличию характерного запаха масла от своей байкерской экипировки.

https://youtube.com/watch?v=ojWkrCywKkg

• https://motoznai.ru/otechestvennye-motocikly/izh-planeta/mototsikl-izh-planeta-5-harakteristiki-dvigatelya.html
• https://motoznai.ru/otechestvennye-motocikly/izh-planeta/harakteristiki-planety-3.html
• https://avtomoto-best.ru/motocikl-izh-planeta-3.html
• https://motoznai.ru/otechestvennye-motocikly/izh-planeta/harakteristiki.html

Общий обзор Иж «Планеты-5»

Параметры	Значения	Примечания
Вес	158–165 кг	Средний весовой класс по классификации СССР.  Вес выпускаемых сегодня классических мотоциклов находится в пределах от 70 до 250 кг
Вес максимально допустимой нагрузки	170 кг, включая 20 кг багажа
Клиренс (при максимальной нагрузке)	135 мм
Колеса	спицованные
Расстояние между колесными осями	145 см
Габариты (не учитываются дуги безопасности, багажник, зеркало и полуобтекатель)
Длина	220 см
Ширина	81 см
Высота	120 см
Электроаккумулятор	6МТС-9, 12 В, 9 А.ч
Электрогенератор	7.107-3701010, однофазный, 90 Вт, 14 В
Расход топлива и скорость мотоцикла
Емкость топливного бака	19 л	Такая вместимость бензобака позволяет проезжать около 300 км без заправки по пути. Заправочные емкости  получили подробное описание в руководстве по эксплуатации.
Расход бензина (на 100 км)	5–6 л	Современные аналогичные по характеристикам мотоциклы расходуют на 100 км пути 3 л топлива.
Максимальная скорость езды	120 км/ч	Зависит от состояния двигателя и прочих факторов. Максимальная скорость  сегодняшних аналогов составляет 100–140 км/ч, причем, не стоит забывать о наличии у них пятой передачи.
Время достижения 100 км/ч	12–15 сек
Тормоза
Тормоза переднего и заднего колеса	барабанные с механическим приводом	В настоящее время барабанные тормоза считаются устаревшими, а современные мотоциклы оснащаются дисковыми тормозами – одинарными либо двойным.
Тормозной путь	6,5 м – при 30 км/ч 42,6 м – при 80 км/ч

Прочие характеристики мотоцикла Иж «Планета-5»:

• возможность подцепления коляски
• возможность установки грузового прицепа, держателя багажа и подколенников
• наличие бардачков по обеим сторонам от сиденья

Индикаторы на приборной панели:

1. включение поворотников
2. наличие тока от аккумулятора
3. дальний свет
4. нейтраль
5. место для датчика масла – сам датчик изначально не установлен

Основания для ремонта.

Полная разборка двигателя Иж Планета 5 при ремонтных работах выполняется, если произошли повреждения и поломки следующих элементов:

• коленчатого вала;
• подшипников;
• поршня;
• шатуна.

Поломки данных деталей могут происходить по причине заклинивания мотора, общем сильном износе, который сопровождается повышенным гулом при работе, а также различными стуками в картере. Вдобавок, ремонт двигателя Иж Планета с его полной разборкой выполняется при износе сальников коленчатого вала.

На начальном этапе производства силовых агрегатов лепестковый клапан на Иж Планета 5 обладал определенными технологическими недоработками, связанными с низкой прочностью. Поэтому он быстро разрушался, его элементы попадали внутрь цилиндра, что требовало дальнейшей разборки и в большинстве случаях замены поршня Иж Планета 5. По истечении определенного времени производитель устранил указанный недостаток.

Если при эксплуатации двигателя соблюдались все установленные производителем регламентные и технические виды обслуживания, применялись соответствующие технологические материалы и жидкости, то он эксплуатировался долгое время, при этом сохраняя свои технические параметры.

Характеристики базовой модели

Что касается технических характеристик «ИЖ Планета-3», то они были очень близки к таковым у его «старшего брата». Сцепление и коробка передач конструктивно были похожи друг на друга. Но, несмотря на всю похожесть, детали не являлись взаимозаменяемыми. Двигатель «ИЖ Планета-3» был одноцилиндровым, а объем его составлял 346 см3, что всего лишь на 1 см3 меньше, нежели у предыдущей модели. Но при этом его мощность составляла 25 л. с., против 18 л. с. прототипа. Оба двигателя были двухтактными. Силовой агрегат имел возвратно-петлевую систему продувки. Но из-за неуравновешенности деталей двигатель создавал очень сильную вибрацию. Была еще одна инновация, которая начала применяться на этой модели. Для того чтобы упростить ремонт и обслуживание техники, конструкторы предусмотрели установку разборного коленчатого вала. Это дало возможность производить ремонт коробки передач мотоцикла, не демонтируя сам узел.

Первые изменения

В 1977 году в серию пошла следующая версия мотоцикла – Иж Планета 3 01. Создавая данную модель, разработчики пошли по тому же пути, что и при модифицировании Иж Юпитер. Изменения коснулись:

• Переднего крыла, получившего регулировку по высоте расположения над колесом.
• Задних амортизаторов, конструкцию которых существенно улучшили, добавив возможность изменения предварительного натяжения пружин.
• Силового агрегата. Форсировка двигателя за счёт увеличения степени сжатия позволила поднять мощность до 20 л. с. Но это потребовало установки свечи с другим калильным числом – А-23, увеличение площади рёбер охлаждения и изменения их формы.
• Конструкции руля, на котором появились зеркала заднего вида, а концы рукояток управления получили защиту рук при падении в виде резиновых шариков.
• Переднего тормоза, получившего лягушку стоп-сигнала.
• Установили штатные дуги безопасности, защищавшие мотоциклиста при аварии

Последний мотоцикл Иж Планета-3 01 сошёл с конвейера в 1981 году. К этому времени произвели 400 845 экземпляров данной модификации.

Топливо

Здесь преимущества «Планеты-3» и «Юпитера-3» бесспорны. Они работают на сравнительно дешевых и наиболее распространенных бензинах — А-72 и А-76. Для двигателей же ЯВЫ-634-8 и ЧЗ-472 характерна высокая степень сжатия (9,2), а это, как показал опыт эксплуатации, позволяет нормально ездить лишь на безине АИ-93. Бензин А-76, если степень сжатия не понижена, может вызвать опасную детонацию.

К маслу топливной смеси все эти мотоциклы довольно непритязательны: годятся автолы, а также АС-8 и АС-10, дизельные, авиационные. У Jawa и CZ соотношение бензина с маслом в смеси 30 : 1 (у ИЖсй — 25 : 1), что несколь ко снижает дымность выхлопа. Это стало возможным благодаря тому, что в верхних головках шатуна стоят игольчатые подшипники вместо традиционных втулок, требующих более обильной смазки.

Двигатель «Планеты-спорт» со степенью сжатия 10,5 нормально работает на бензинах АИ-93 и А-95 и требует масла МС-20. Расходы на горюче-смазочные материалы здесь наибольшие. Модификация «Планеты-спорт» с раздельной смазкой расходует масла сравнительно мало. Но пока, к сожалению, купить МС-20 можно далеко не везде.
Экипажная часть

У всех мотоциклов рамы закрытого типа, сваренные из труб. Рамы всех ИЖей и CZ — одинарные, под двигателем раздваивающиеся, ЯВЫ-634-8 — дуплексная.

Одинарные рамы дорожных ИЖей отличает высокая жесткость, так как выполнены они из труб большого сече ния. Этим и объясняется отчасти солидный вес «Планеты-3» и «Юпитера-3». У «Планеты-спорт» рама очень легкая, из высококачественной стали, обработана термически, обладает высокой упругостью. Ее нельзя видоизменять, подваривать й т. п.

CZ-472 предназначен для эксплуатации как мотоцикл-одиночка. Поэтому у него тоже облегченная рама.

Рама ЯВЫ-634-8 стала значительно тяжелее традиционной, одинарной, которую имели прежние модели. Зато, по утверждению завода, по жесткости на скручивание новая рама превосходит старую более чем в 10 раз! Поэтому она хороша для эксплуатации машины с боковым прицепом.

Колеса у всех мотоциклов (кроме переднего на «Планете-спорт» с шиной размером 3,0—19 дюймов) имеют 18-дюймовые обода. На «Планете-3» и «Юпитере-3» переднее и заднее колеса снабжены одинаковыми шинами — размером 3,5 —18 дюймов и полностью взаимозаменяемы. Разумеется, для потребителя это удобно и выгодно, но от этого в известной мере страдают устойчивость и управляемость мотоцикла. Поэтому на более скоростных машинах — «Планете-спорт», ЯВЕ, ЧЗ передняя шина уже задней.

Тормоза у всех мотоциклов — барабанные, одинаковые впереди и сзади, лишь у «Планеты-спорт» тормозной барабан переднего колеса больше, чем заднего (соответственно 190 и 170 мм). На чехословацких мотоциклах тормоз переднего колеса оснащен двухкулачко-вым приводом колодок — здесь обе колодки активные, что повышает эффективность примерно на 25%.

У всех пяти мотоциклов заднее колесо приводится цепью. Это самый простой и деше<вый тип передачи. Надежность и долговечность ее во многом определяются тем, как она защищена от пыли и грязи. Хорошо защищенная цепь дорожных ИЖей достаточно долговечна, а открытая цель «Планеты-спорт» служит намного меньше. Одна из лучших конструкций защиты на ЯВЕ-634-8 — почти герметичная система резиновых и металлических кожухов, заполненных графитной смазкой. Кожух цепи CZ-472 подобен тем, что были на прежних моделях ЯВЫ. Он, хотя и не очень герметичен, зато долговечнее резинового.

Передние вилки у всех мотоциклов— телескопические с гидравлическими амортизаторами. Наибольший ход (около 160 мм) — у «Планеты-спорт», наименьший (127 мм) — у CZ. У «Спорта» самая совершенная вилка.

Бензобаки дорожных ИЖей — самые большие, емкость свыше 18 литров, что очень существенно для мест, где мало заправочных станций. Бак ЯВЫ вмещает 16,2 литра, «Планеты-спорт» — 14, CZ — 13 литров.

Популярные направления кастомизации

Ретростиль

Старинные автомобили и мотоциклы сейчас снова в моде, владельцы достают их из сараев и пытаются восстановить внешнее состояние и ходовые качества.

Наиболее популярна для изготовления ретро кастомов Иж Планета 5. Восстановить его до заводского вида задача непростая, потому что достаточно сложно найти оригинальные приборные панели, которые из-за хрупкости часто ломаются. А также в дефиците оригинальные кофры и немятые бензобаки.

Кафе рейсер

Это также разновидность ретростиля только уже Британского, времен 60-70-х годов. Основными переделками для стиля кафе-рейсер являются:

• Плоское сиденье,
• Оригинальная хвостовина,
• Обтекаемый бак,
• Круглые зеркала,
• Вместо приборной панели, один круглый датчик,
• Однотонный темный окрас,
• Множество хромированных элементов.

Чоппер

Из Иж Планета 5 очень часто делают настоящий чоппер. Этот вариант не подходит для большинства, так как является очень сложным. Прежде всего необходимо будет произвести большие манипуляции с рамой, а для этого надо специальное оборудование. Для этого производят следующие изменения:

• Удлиняют переднюю вилку,
• Устанавливают широкое заднее колесо небольшого диаметра,
• Делают широкую сидушку, с характерной посадкой,
• Создают высокий руль,
• Окрашивают в темный цвет и хромируют детали.

Цилиндры

С целью улучшить наполнение цилиндров в обоих двигателях изменены проходные сечения окон и увеличены фазы газораспределения. Это хорошо видно на рис. 2. где представлены развертки цилиндров. В двигателе ИЖ-Юпитер 3 применена двухструйная схема продувки, а не четырехструйная. как было на ИЖ-Ю2.

Рис. 2. Развертки цилиндров: слева 2а — ИЖ Юпитер 3, справа 2б — ИЖ Планета 3. Пунктиром показаны окна двигателей ИЖ-Ю2 и ИЖ-П2 соответственно.

Тепловой режим двигателей прежних моделей, особенно ИЖ-Ю2, был довольно напряженным. Из-за этого при нарушении регулировок зажигания или карбюратора иногда возникала детонация, заклинивало поршень, темнели выпускные трубы. Чтобы уменьшить теплонапряжен-ность новых двигателей и исключить неприятные последствия, цилимдры и головки снабдили более развитыми ребрами, а на модели «Юпитер 3», кроме того, увеличили длину выпускного канала в цилиндре. Теперь отработавшие газы, попадая в выпускную трубу, имеют более низкую температуру.

Технические характеристики

Мотоцикл Иж Планета 3 — типичный продукт своего времени, недорогой, массовый и доступный. Относительно невысокая надёжность компенсировалась дешевизной, и многие мототуристы покоряли на этом байке необъятные просторы Советского Союза.

Двигатель

Одноцилиндровый мотор объёмом 347 куб см способен разогнать байк без коляски до 110 километров в час. С боковым прицепом максимальная скорость ограничена 80 км/ч. Бензонасоса нет, так что двигатель поступает в камеры сгорания самотёком.

Трансмиссия

В Иж Планету 3 советские конструкторы внедрили 4-ступенчатую КПП, ранее применявшуюся на предыдущих моделях линейки, но в доработанном виде. Схема стандартная — 1-N-2-3-4.

Ходовая часть и тормоза

В предельно простую трубчатую стальную раму установлен мотор и сблокированная с ней трансмиссия. Колёса спицованные, камерные. Подвески без регулировок — вилка-телескоп спереди и пружинно-масляные амортизаторы сзади. Тормоза архаичные, барабанной конструкции. С технической точки зрения всё очень просто, а потому ремонтопригодно.

Электроника

Бортовая система рассчитана на 6 вольт, переход на 12В был осуществлён позднее, в модели Иж п4. Электроники в байке минимум — коммутатор, генератор, аккумулятор (ёмкость до 18 а/ч), кикстартер. Электростартер не предусмотрен конструкцией. Более того, именно Иж п3 стал одним из первых советских мотоциклов, оснащённых поворотниками.

Вес и габариты

По советской классификации Иж п3 относился к средним мотоциклам. Масса без бокового прицепа — около 165 кг, с коляской это параметр существенно возрастает. Такие массогабаритные характеристики свойственны всей мототехнике производства СССР той эпохи.

Управляемость

Простейшая трубчатая рама и примитивные подвески не способствуют хорошей управляемости. А на байке с коляской про резкие маневры вообще лучше забыть, чтобы не перевернуться в повороте.

Расход топлива

Заявленная цифра — не более 5 литров при езде по шоссе на любой скорости. На практике он колеблется от 4 до 6 литров, и зачастую зависит от технического состояния конкретного экземпляра. Но бака на 18 литров в любом случае хватает.

Первые изменения

В 1977 году в серию пошла следующая версия мотоцикла – Иж Планета 3 01. Создавая данную модель, разработчики пошли по тому же пути, что и при модифицировании Иж Юпитер. Изменения коснулись:

• Переднего крыла, получившего регулировку по высоте расположения над колесом.
• Задних амортизаторов, конструкцию которых существенно улучшили, добавив возможность изменения предварительного натяжения пружин.
• Силового агрегата. Форсировка двигателя за счёт увеличения степени сжатия позволила поднять мощность до 20 л. с. Но это потребовало установки свечи с другим калильным числом – А-23, увеличение площади рёбер охлаждения и изменения их формы.
• Конструкции руля, на котором появились зеркала заднего вида, а концы рукояток управления получили защиту рук при падении в виде резиновых шариков.
• Переднего тормоза, получившего лягушку стоп-сигнала.
• Установили штатные дуги безопасности, защищавшие мотоциклиста при аварии

Последний мотоцикл Иж Планета-3 01 сошёл с конвейера в 1981 году. К этому времени произвели 400 845 экземпляров данной модификации.

Плюсы и минусы

Оценивать Иж п3 по современным меркам несправедливо. Его разработка велась почти полвека назад, и байк полностью соответствовал своему времени.

Преимущества

• Легкосъёмные колёса со спицами тангентного типа. В случае необходимости их легко демонтировать и поставить обратно.
• Вместительный 18-литровый бензобак. Запас хода без дозаправок при спокойной езде по шоссе достигает 350 км/ч.
• Ремонтопригодность. В этом мотоцикле нет ничего, чего нельзя было бы починить.
• Возможность установить коляску.

Недостатки

• 2-тактный двигатель. Его ресурс невелик, а в бензобак на каждой заправке нужно заливать масло.
• Механические барабанные тормоза. Они неэффективны даже с учётом вялой разгонной динамики.
• Преклонный возраст всех экземпляров. Найти Иж Планету 3 в «живом» состоянии с каждым годом всё сложнее.

ТРЕТЬЕ ПОКОЛЕНИЕ

Мотоциклы «ИЖ-Юпитер» наш завод выпускает с 1961 года. В следующем, 1962-м, появился «ИЖ-Планета», который, по существу, представлял собой несколько модернизированный ИЖ-56. В 1966 году получили путевку в жизнь «ИЖ-Планета-2» с двигателем увеличенной мощности (с 13 до 15,5 л. с.) и «ИЖ-Юпитер-2». У обеих моделей был улучшен внешний вид, повышена надежность, они стали удобнее. Как и прежде, у них была унифицированная экипажная часть, и различались они в основном двигателями.

Разрабатывая новые «Планету» и «Юпитер», мы стремились, чтобы третье поколение наших традиционных моделей не только отличалось более высокими эксплуатационными показателями, но и выглядело наряднее, современнее. Внешнее оформление узлов мотоцикла и бокового прицепа выполнено с учетом их назначения, и подчинено единому композиционному замыслу.

Вероятно, знатоки ИЖей с первого взгляда отметят фонари указателей поворота, которыми раньше не оборудовались отечественные мотоциклы. Их светотехнические параметры отвечают всем международным требованиям, а сама конструкция и крепление таковы, что сигналы указателей хорошо различимы с любой стороны. Полупроводниковое реле указателей заключено в герметичный корпус и расположено внутри фары (с левой стороны).

Современный, я бы сказал, модный вид придают мотоциклу топливный бак и щитки колес. Благодаря применению колес и шин размером 3,50—18 (вместо прежних 3,25—19) машина стала выглядеть менее массивной. Изменена форма и инструментальных ящиков. Под крышкой левого ящика, кстати, находится аккумулятор ЗМТР-10 увеличенной (против старого ЗМТ-6) емкости.

По единодушному мнению мотоциклистов, хромированные детали (примененные в разумных пределах) украшают машину. Поэтому у амортизатора задней подвески теперь нет кожуха пружин, а сами они хромированы. Задняя подвеска стала мягче она вступает в работу даже при незначительном ходе колеса. В то же время, благодаря дополнительной пружине отбоя значительно уменьшились стуки при обратном ходе колеса.

Передняя вилка внешне не изменилась, но ход ее увеличен на 20 мм. В результате ездить на мотоцикле стало приятнее. Этому, кстати, немало способствует и измененная форма руля. Руки и туловище водителя находятся в более естественном положении, он меньше утомляется.

Небольшим, в общем, но очень эффективным изменениям подверглись двигатели. Мощность «ИЖ-Планеты-3» возросла до 18 л. с., а «ИЖ Юпитера 3» — до 25 л. с. Этого удалось достичь в основном изменением каналов и фаз газораспределения, увеличением степени сжатия. При этом благодаря удачно подобранной форме камеры сгорания двигатели работают на том же бензине (А-72), что и прежние моторы. Карбюраторы сохранены без изменений.

Для лучшего охлаждения более форсированных двигателей на головках цилиндров ребра расположены веерообразно (расходятся по направлению к переднему колесу), а у «ИЖ Планеты 3» еще и увеличено оребрение.

Модернизация коснулась также трансмиссии. Теперь коробки передач обеих моделей унифицированы — у них одинаковые, принятые на «Юпитере», передаточные числа (а следовательно, и шестерни), двуплечая педаль переключения, внутренний барабан сцепления, установленный на подшипнике качения. Надо сказать, что несмотря на все нововведения в двигателях, трансмиссии и экипажной части вес мотоциклов остался неизменным. Возросшая мощность сказалась на максимальной скорости, которая у обеих машин (в том числе и у «Юпитера» с коляской) повышена на 10 км/час. Расход же горючего остался прежним.

Мы надеемся, что новые мотоциклы понравятся владельцам и продолжат добрые традиции предшественников.

А. ПЕРВОЙ, заместитель начальника КБ Машиностроительного завода

г. Ижевск
