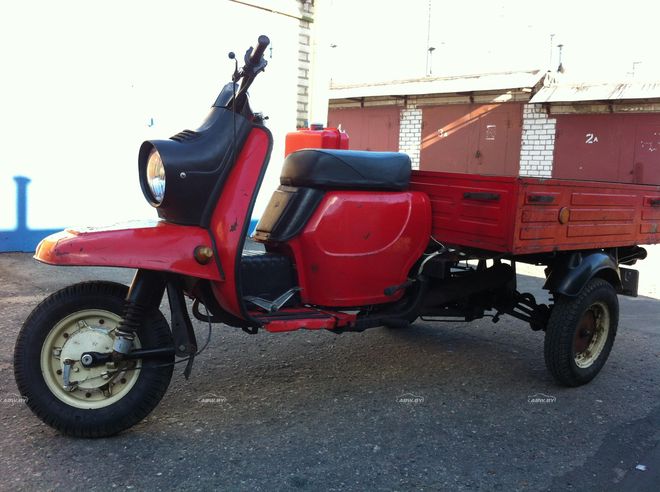

Грузовой мотороллер Зубр

Внешний вид

Дизайн у мотороллера Муравей можно описать как простой и неказистый. Тут искать причины в таком подходе к разработке внешнего вида долго не приходится. Это было обусловлено временами, когда его разрабатывали, а также функциональным назначением.

В СССР всё ещё переживали тяжёлые послевоенные времена. Поэтому думать про оригинальный дизайн и какие-то уникальные решения нет было необходимости и желания. Да и вообще в конце 50-х годов прошлого века даже такое понятие как «дизайн» отечественные производители и разработчики не использовали.

То есть совершенно несправедливо упрекать Муравья в том, что он выглядит просто и неказисто. Это обусловлено ситуацией в те времена. К тому же, тут речь идёт о сельскохозяйственной технике. А к ней априори предъявлять требования по привлекательному дизайну нельзя.

Зато сейчас взгляд на Муравья серьёзно поменялся. На фоне изысканной техники и мотоциклов советский мотороллер выглядит необычно, самобытно и оригинально.

Модельный ряд

Муравей — это скорее общее название для целого ряда трёхколёсных грузовых мотороллеров. Хотя многие модификации имели собственные названия.

Если кратко, то модельный ряд состоял из следующих мотороллеров:

ТГ200 (назывался Тула, в то время имя Муравей ещё не использовали);
ТГА-200;
ТГА-200-01 (он же Турист);
ТГА-200 01П;
Муравей-2 01 (Тулица);
Муравей-2 02 (Тулица-2);
Муравей-2 03 (была последней моделью по состоянию на 1991 год);
ГТС-1.

Но большинство людей привыкло именно к понятию Муравей. Легко запоминается, а также оригинально звучит.

Преимущества и недостатки

Мотороллер Муравей, технические характеристики которого являются не единственной особенностью мопеда, обладает рядом преимуществ:

Мопед оснащен задним ходом, что позволяет лучше маневрировать в сложных ситуациях, например на тесной парковке. Кроме того, за счет движения задним ходом, можно выбрать удобное положение для погрузки.
Двигатель Муравья можно включать при помощи стартера, за счет встроенных систем дина-стартер и кик-стартер. Принцип такой же, как на автотранспортных средствах.
Радиус поворота мопеда составляет 3,5 метра. Это довольно маленькое значение, идеально подходящее как для городских условий, так и для узких сельских дорог, огороженных кюветами.
Легкость мопеда, несомненно, является преимуществом в сравнение с мотоциклами, оборудованными коляской.
Стоит отметить и то, сколько стоит мотороллер Муравей. По тем временам, цена в 775 рублей была довольно гуманной, а сейчас и вовсе не ударит по бюджету. Однако в настоящий момент покупка возможна только с рук. Производство Муравья давно закончилось.

Кроме положительных качеств, у мотороллера есть и недостатки, о которых упоминалось ранее. Вот основные из них:

Значительный расход топлива. На сегодняшний день, расход в 8-10 литров пугает даже некоторых владельцев автомобилей, а для мотолюбителей это далеко неприемлемый вариант. Поэтому интерес мопеда возникает преимущественно у коллекционеров раритетной техники.
Частые поломки могут помешать выполнению работы, для которой предназначен Муравей. Более того, некоторые виды поломок требуют твердых знаний в области механики.
Малая проходимость по мягкому грунту. Порой при достаточной загруженности мопеда, можно застрять в сыпучих грунтах или мокрой земле.

В отношении цена/качество, Муравей оправдывает себя сполна. Поэтому, если вам требуется рабочий аппарат для сельского использования, можете смело прибегнуть к помощи этого мотороллера.

https://youtube.com/watch?v=MBVLplW6vqw

Источник

Электросхема мотороллера Муравей 2М

Электрическая проводка мотороллера Муравей 2 и 2М (прототип – Тулица 2) находится внизу скутера. Грузопассажирский вариант немного отличается по внешности и по схеме электрооборудования. Более детальная схема электроснабжения Муравей 2М позволяет производить ремонт и тюнинг электрооборудования скутера.

Скачать электросхему мотороллера Муравей 2М:

Указатели поворотов
Фара
Контрольная лампочка (красная) работы династартера в генераторном режиме
Контрольная лампа (зеленая) включения нейтрали
Контрольная лампа (оранжевая) работы указателей поворотов
Контрольная лампа (синяя) включения дальнего света фары и лампа подсветки шкалы спидометра
Звуковой сигнал
Реле-прерыватель света
Выключатель габаритных огней
Выключатель зажигания и выключатель стоп-сигнала ручного тормоза
Переключатель дальнего/ближнего света и указателей поворотов
Реле-регулятор
Династартер
Переключатель день/ночь с аварийным выключением двигателя
Прерыватель
Предохранители
Конденсатор
Катушка зажигания
Свеча зажигания
Включатель контрольной лампы включения нейтрали
Аккумуляторные батареи ЗМТР-10
Выключатель стоп-сигнала ножного тормоза
Задний фонарь со стоп сигналом

Новое поколение мотороллеров

Грузовой мотороллер ТМЗ—5.403-01К «Муравей-2»

Мотороллер ТМЗ—5.301-01 «Тулица»

Грузовые мотороллеры «Муравей», выпускаемые тульским машиностроительным заводом имени В. М. Рябикова, пол11ьзуются устойчивым спросом. Повышая эксплуатационные характеристики, совершенствуя машины, завод стремится по возможности осуществить предложения и пожелания потребителей. Так, появилась грузопассажирская модификация «Муравья» («За рулем», 1981, № 12). А в третьем квартале 1983 года на смену семейству ТГА—200-01 пришли модернизированные — ТМЗ—5.402 (грузопассажирский) и ТМЗ—5.403К/Ф (соответственно с бортовой платформой или фургоном).

Внешне эти мотороллеры не отличались от предшественников, однако их конструкция претерпела серьезные изменения. Прежде всего они коснулись двигателя. Чугунный цилиндр заменен алюминиевым с чугунной гильзой, который имеет трехканальную продувку. Изменены форма камеры сгорания, а также конструкция глушителя и воздушного фильтра, что позволило поднять мощность до 12,5 л. с./9,2 кВт без увеличения эксплуатационного расхода топлива. С введением воздушного фильтра, снабженного бумажным сменным элементом, намного возросла износостойкость цилиндро-поршневой группы.

Повышение мощности дало попутно возможность увеличить грузоподъемность машин до 280 кг. Соответственно усилены элементы шасси (в частности, привод тормозов задних колес), а для смягчения динамических ударов при резких перепадах крутящего момента в сцеплении установили демпферы. Изменено крепление седла.

Названные конструктивные новшества улучшили технико-эксплуатационные показатели «Муравья»

При проектировании семейства «Муравей-2», производство которого освоено в настоящее время, особое внимание уделено художественно-конструкторской проработке внешних форм

Широко использованы пластмассовые детали: корпус фары, кожух руля, крышка инструментального ящика и другие. Этим не только снижена масса облицовки. Свое образные фактура и рельеф поверхностей деталей, их контрастное сочетание с основным цветом позволили найти интересные цветофактурные решения для внешнего вида мотороллеров.

Изменены форма и размеры седла и руля (он мотоциклетного типа, регулируемый по высоте и наклону). Машина стала удобнее для водителей разного роста и сложения.

В числе других новинок — блоки пере ключателей, включатель стоп-сигнала от переднего тормоза, фара типа «европейский луч», световозвращатели, катушечного типа рукоятка для управления дросселем, контрольные лампы включения указателей поворота и дальнего света, противоугонное устройство.

Грузоподъемность мотороллеров о Му-равей-2» достигла 315 кг благодаря усилению несущих элементов и применению новых радиальных шин модели К-96. Изменением кинематики подвески переднего колеса удалось значительно уменьшить склонность вилки к автоколебаниям («шимми»).

Грузовые мотороллеры «Муравей-2» выпускаются в трех модификациях: с бортовой платформой (базовая) — ТМЗ—5.403-01К, кузовом-фургоном — ТМЗ—5.403-01Ф и грузопассажирский — ТМЗ—5.402-01. Базовая модификация удостоена государственного Знака качества. В нынешнем году намечено выпустить 80 тысяч «муравьев-2», из них 60 тысяч с кузовом-платформой, 17 тысяч грузопассажирских, 3 тысячи фургонов. Две первые модификации поступают в розничную продажу. Цена — соответственно 1020 и 1050 рублей.

В дальнейшем на всех мотороллерах, включая «Тулицу», будет устанавливаться новый двигатель с комбинированной клапанно-поршневой системой для управления впуском рабочей смеси, которая уже нашла применение на мотоцикле ТМЗ—5.951. Она позволяет уменьшить эксплуатационный расход топлива на 10% и повысить тяговые характеристики двигателя на малых и средних оборотах.

Еще несколько слов о пассажирском мотороллере «Тулица». Его силовой агрегат и облицовка также модернизированы с соблюдением максимальной унификации. В ближайшее время планируем оснастить «Тулицу» капотом более современной формы. Основные характеристики машины не изменились, но сухая масса снижена на 3 кг., Индекс модернизированной «Тулицы» — ТМЗ—5.301-01, цена — 475 рублей, годовой объем выпуска 7 тысяч.

В. ПУДОВЕЕВ, главный конструктор Ю. ПОЗДНЯКОВ, начальник КБ г. Тула

Подключение

На этом транспортном средстве, как и на всех других легких мотомашинах, установлен двухтактный двигатель. Во-первых, происходит воспламенение горючей смеси в цилиндре двигателя, благодаря которой происходит ход поршня и далее передается вращательно движение на маховик. Думаю, что Тульскому мотозаводу следует хотя бы часть машин комплектовать современным стартером от мотоколяски СЗА и генератором переменного тока. Новая схема обеспечивает надежный пуск двигателя и достаточный заряд аккумуляторной батареи.

Думаю, что Тульскому мотозаводу следует хотя бы часть машин комплектовать современным стартером от мотоколяски СЗА и генератором переменного тока. Все оборудование имеет отличную изоляцию, исключающую возможность замыкания и вред водителю.

По большей части мотоцикл Муравей предназначен для перевоза больших грузов, поэтому его не оборудовали особыми световыми деталями.

Запуск холодного и прогретого двигателя.

Сделайте засечку на длине в 4, мм Сомкните контакты прерывателя, когда поршень находится в ВМТ.

Электрооборудование мотороллера Муравей надежно крепится на кузове мотороллера и имеет хорошую изоляцию, поэтому вероятность короткого замыкания ничтожно мала.

Рекомендуем прочитать:. →ЭЛЕКТРОСХЕМА ТМЗ ➧РАЗБОР, ПРИНЦИПЫ РАБОТЫ

Разборка

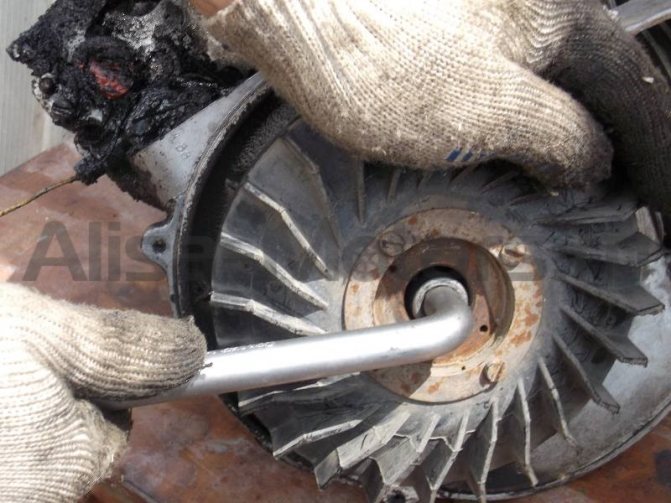

Снимаем все что мешает снятию ротора, держим ротор рукой за вентилятор и отворачиваем гайку

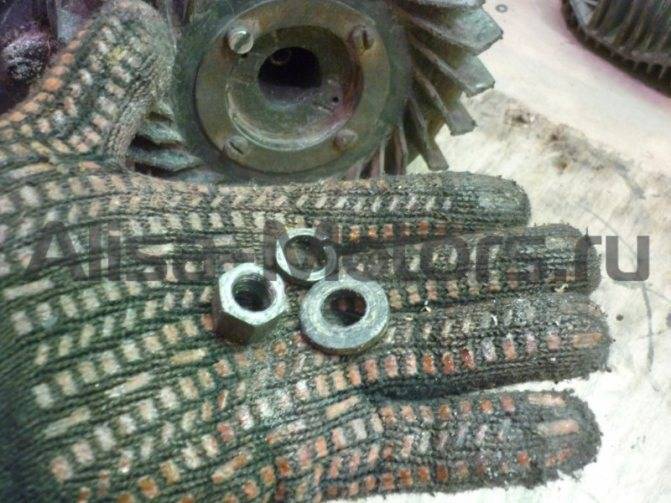

У хорошего хозяина под гайкой должна стоять шайба и гровер. У плохого и гайки то не будет…

Снимаем ротор с коленчатого вала. Ротор можно снять как заводским съемником так и самодельным — без разницы.

Первым делом осматриваем коллектор ротора и щетки. Коллектор не должен иметь износа повреждений. Например вот этот коллектор просто грязный и после того как мы его отмоем диностартер снова заработает.

А у этого коллектора какие-то олени выломали ламели. Такому ротору будет сложно помочь и проще его выбросить. Чтобы с вашим ротором такого не произошло — подбирайте болты для муфты под магнету и вентилятора соответствующей длины, а не лепите туда все что есть под рукой…

Этот коллектор чем-то задрало, ламели коротнуло между собой и диностартер сдох. Если найти хорошего токаря, то он сможет проточить задир и работоспособность ротора восстановится.

Бывают ситуации, когда ротор роняют или бьют по обмоткам. Сами понимаете, повреждения силовых обмоток надежности системе энергообеспечения вашего мотороллера не прибавят, поэтому обращайтесь с такими устройствами очень аккуратно и используйте съемники, а не сбивайте как трактористы молотком.

На этом роторе кто-то смачно всандолил по обмоткам

Обслуживание и ремонт

Благодаря небольшому весу, этот мопед, при необходимости, можно -171,уложить на боковую-187, даже в одиночку. Также, учитывая то, что дисковые колеса Муравья состоят из 2-х стянутых болтами половин, заменить поврежденную шину довольно просто. Для соединения камеры и запасной покрышки необходимо разъединить части демонтированного колеса.

Ремонт мотороллера Муравей

Инструменты

Для того чтобы качественно отремонтировать советский мопед, потребуются следующие инструменты:

двусторонние гаечные ключи (комплект), 4-22 миллиметра,
отвертки — 3 шт. (большая, средняя, малая),
молотки, 2 шт. (100 и 300 грамм),
щипцы комбинированные,
деревянная палочка,
кусачки,
плоскогубцы,
торцовые ключи (4 шт.),
бархатные напильники — 2 шт. (плоские).

Диагностика

Мотороллер Муравей должен регулярно проходить техобслуживание. Это необходимо по двум причинам:

Это позволит повысить эксплуатационные характеристики и тем самым сделать модель более надежной и выносливой.
Своевременная диагностика позволит владельцу столь раритетной мототехники, как мотороллер Муравей избежать ДТП.

К сожалению, далеко не каждый владелец такой советской редкости, как мотороллер Муравей регулярно посещает сервис. Нередко на ремонт поступает уже полностью -171,убитая-187, техника.

Обслуживание мотороллера

Профессиональное обслуживание Муравья представляет собой ряд операций, при помощи которых мотороллер остается в безупречном состоянии. Мотороллер Муравей нуждается в:

ежедневной чистке,
мойке,
смазывании,
смене масла,
регулировке тормозов и прерывателя,
смене отработанных покрышек.

Если обслуживание не будет регулярным, мотороллер Муравей затребует капитального ремонта, что подразумевает серьезные финансовые и временные вложения.

Если мотороллер требует срочной замены поврежденной или изношенной детали, то не обойтись без ремонтных работ.

Важно помнить, что ремонтировать мотороллер должен только высококвалифицированный специалист, под рукой у которого всегда имеются необходимые инструменты. Советский мотороллер в большинстве случаев подвергается одному из трех видов ремонта:

Советский мотороллер в большинстве случаев подвергается одному из трех видов ремонта:

Если мотороллер нуждается в текущем ремонте, то это не требует особых временных затрат и съема большого количества деталей. Если мотороллер Муравей требует среднего ремонта, то владелец должен позаботиться относительно разборки двигателя или некоторых элементов ходовой части. Если же мотороллер Муравей испытывает необходимость в капитальном ремонте, то это означает, что пришла пора полностью разобрать ходовую или двигатель и заменить все изношенные детали. Во избежание рисков, не имея достаточной квалификации, капитальный ремонт должно поручить опытному специалисту.

Мотолегенды СССР —

Мы предлагаем вашему вниманию обзор легендарного трицикла Муравей. Этот советский грузовой мопед с тремя колесами заслужил широкую популярность среди жителей нашей страны практически с момента его выхода в свет. Прежде всего, транспортное средство высоко оценили благодаря его доступной цене и многофункциональности. Кроме того, выгодно выделялась работоспособность байка. При массе в 240 кг транспортное средство могло перевозить грузы весом в 250 кг, в результате чего оно стало незаменимым помощником в сельском хозяйстве.

И сегодня мотороллер Муравей высоко ценится среди наших соотечественников. Его функциональные параметры не утратили своей актуальности и в наши дни. В результате, на сельских или дачных участках можно достаточно часто встретить такой трицикл.

Характеристики и описание мотороллера «Муравья»

По документам Муравей обладает такими параметрами:

грузоподъемность: 250кг
размеры грузового отсека: 1250*1130мм
высота погрузочной платформы: 600мм
вес: 240кг
радиус поворота: 3.5м
максимальная скорость: 60км/ч
расход топлива: в среднем 6л/100км
двигатель: одноцилиндровый
запас топлива: 13л
КП: четырехступенчатая
подвески: независимые, гидравлические

Как видно, грузоподъемная часть Муравья сопоставима по размерам с грузоподъемностью ВАЗ-2102 со сложенным задним сидением. При этом Муравей значительно легче. В случае возникновения неисправности, его вес позволят самостоятельно одному человеку перевернуть мотороллер на бок для осуществления осмотра и ремонта.

Также легкой является и замена покрышек. При ослаблении болтов, диски колес расходятся на 2 части, таким образом, нет необходимости в бортировке колеса.

Движение на заднюю независимую подвеску передается посредством роликовой цепи, через редуктор, расположенный в центре заднего моста и легко извлекаемый для ремонта. В целом, все узлы Муравья очень просты в доступе для осуществления обслуживания, осмотра, замены и т.д.

Муравей в отличие от колясочных мотоциклов обладает великолепной маневренностью. Его КП работает как вперед, так и назад, радиус разворота меньший.

Несмотря на то, что, как и вся советская техника, Муравей требует к себе внимания и регулярных ремонтных операций, сегодня он составляет высокую конкуренцию современным китайским мотороллерам.

При цене как минимум в 1.5 тыс. долларов, последние не могут потягаться с Муравьем в вопросах прочности корпуса, надежности вилок и некоторых других узлов.

При эксплуатации по отечественной сельской местности китайский аппарат вряд ли проживет хотя бы сезон. А цена для такого короткого срока совершенно неприемлема. То ли дело Муравей с его неубиваемой передней рычажной подвеской и сварной мощной рамой.

Описание мотороллера «Муравей»

Технические характеристики мотороллера Муравей были ориентированы на сельского жителя, постоянно сталкивающегося с необходимостью перевезти небольшие грузы (удобрения, саженцы, грибы или ягоды), но не имеющего возможность купить и обслуживать автомобиль. Важным преимуществом модели стал небольшой вес, что облегчало ремонт и обслуживание — перевернуть мотороллер набок и поднять можно было в одиночку. Современные видео ролики это подтверждают.

Назвать модель комфортабельной можно с большой натяжкой, зато низкая цена и возможность устранить поломки быстро и своими руками завоевали Муравью высокую популярность. Впрочем, конкурентов у него особо и не было. На долгие годы Муравей прочно занял нишу, которую сегодня занимают легковые автомобили и велосипеды с прицепами.

Мотороллер создавался для работ в сельском хозяйстве

Модельный ряд

Существующий модельный ряд:

базовая модель серии — «Тула» Т-200;
облегчённый вариант — Т-200М с двигателем мощностью 9 л. с.;
трёхколёсный грузовой ТГ-200 Муравей;
модификация с боковым прицепом Т-200К.

Устройство мотороллера, фото

Для своего времени Муравей был вполне передовой разработкой. В частности, новинкой был редуктор, обеспечивший мотороллеру возможность двигаться задним ходом. Двигатель устанавливали одноцилиндрический двухтактный. Запускали его с помощью кик-стартера или технической новинки — генератора постоянного тока (династартера), который в те времена больше нигде не устанавливали. Электрический династартер позволял заводить мотороллер с ключа, как автомобиль (остальные модели запускались «с ноги» специальным рычагом, что требовало определённых физических усилий). Кроме того, двигатель обзавёлся принудительной системой воздушного охлаждения.

Система питания состоит из топливного бака, карбюратора и воздушного фильтра. Топливо подаётся самотеком, управлять подачей можно механическим краном. Бак расположен на кузове справа за спиной водителя. Несмотря на ряд инновационных решений, моторы на Муравьях требовали постоянного ремонта. Отзывы владельцев содержат претензии к системе зажигания и повышенному расходу топлива.

Передняя подвеска — рычажная, очень прочная и долговечная. Задняя — независимая пружинная с гидравлическими амортизаторами. Заднее колесо приводится в движение роликовой цепью через редуктор, расположенный в центре заднего моста. Тормоза — барабанные. Коробка передач — 4хступенчатая с ножным переключением. Рычаг переключения располагается слева под ногой водителя. Её устройство обеспечило мотороллеру возможность двигаться задним ходом, однако с переключением передач часто возникали проблемы, и коробку приходилось перебирать. Вообще, все агрегаты и узлы мотороллера требовали частого ремонта.

Электросхема — стандартная для мотороллеров и мопедов Тульского завода. Она охватывает наружные световые приборы (фары, фонари, указатели поворотов, габаритные огни, стоп-сигналы), звуковой сигнал, приборную панель с подсветкой, стартер двигателя, замок зажигания и пр. Емкость аккумуляторной батареи — 6 А/ч.

Муравей хорошо подходит для небольших перевозок

Кузов — бортовой с откидывающимся задним бортом. Для перевозки легких сыпучих материалом (трава, сено, солома) мотовладельцы надставляли борта самостоятельно. Также на заказ изготавливали экземпляры с полноценным закрытым кузовом с задними распашными дверями.

Запчасти были частично совместимы с другими моделями Тульского завода, что заметно сокращало хлопоты по их поиску. К каждому мотороллеру прилагалась книга, содержавшая описание и чертежи узлов и агрегатов с указаниями для самостоятельного ремонта.

Устройство и технические параметры

Устройства мотороллера Муравей было довольно простым и состояло из следующих основных частей:

двигатель;
рама;
трансмиссия и подвеска;
электрооборудование;
тормозная система;
кузов.

Такая простая конструкция мотороллера Муравей 2М 01 и его широкая унификация с двухколесной моделью Тулица (Тула) позволяла владельцам выполнять ремонт самостоятельно.

Мотороллер ТМЗ Муравей имел следующие технические характеристики и эксплуатационные параметры (в скобках приведены данные для модификации мотороллера Муравей 2М):

Привод – 3х2.
Грузоподъемность – 0,25 т (0,28 т).
Двигатель:
1. тип – бензиновый двухтактный,
2. зажигание – электронное;
3. количество цилиндров – 1,
4. объем – 0,20 л,
5. вариант охлаждения – принудительное воздушное,
6. мощность – 11,0 л. с. (12,5 л. с.),
7. карбюратор – К-36Г,
8. топливо – смесь бензина с маслом (1/33).
Габаритные размеры:
1. база – 1,78 м,
2. длина – 2,68 м,
3. ширина – 1,25 м,
4. высота – 2,16 м,
5. колея – 1,05 м,
6. дорожный просвет – 0,12 м.
Коробка передач:
1. тип – механический,
2. количество передач – 4,
3. задняя передача – через реверс-редуктор,
4. способ переключения – ножная педаль.
Общие данные:
1. масса – 0,24 т,
2. максимальная скорость – 60 км/ч, (62 км/ч),
3. объем топливного бака – 13,0 л,
4. расход топлива – 6,2 л, (6,0 л),
5. размер колес – 4,00–10.

Новое поколение мотороллеров

Грузовой мотороллер ТМЗ—5.403-01К «Муравей-2»

Мотороллер ТМЗ—5.301-01 «Тулица»

Грузовые мотороллеры «Муравей», выпускаемые тульским машиностроительным заводом имени В. М. Рябикова, пользуются устойчивым спросом. Повышая эксплуатационные характеристики, совершенствуя машины, завод стремится по возможности осуществить предложения и пожелания потребителей. Так, появилась грузопассажирская модификация «Муравья» («За рулем», 1981, № 12). А в третьем квартале 1983 года на смену семейству ТГА—200-01 пришли модернизированные — ТМЗ—5.402 (грузопассажирский) и ТМЗ—5.403К/Ф (соответственно с бортовой платформой или фургоном).
