Для чего нужны гидрокомпенсаторы в двигателе

Устройство и принцип работы компенсаторов

Устройство гидрокомпенсатора сложностью не отличается. Он состоит из корпуса, плунжера, клапана, пружины, поршня и стопорного кольца.

Принцип действия также довольно прост. Когда кулачок распредвала находится в верхней точке движения, относительно компенсатора он располагается тыльной частью. Из-за этого усилие на компенсатор не передается, что позволяет пружине распрямиться и выдвинуть плунжер, благодаря чему и пропадает зазор. В появившееся под плунжером свободное пространство через клапан затекает моторное масло. После заполнения компенсатора давление масла внутри него и снаружи сравнивается и клапан закрывается.

Когда кулачок поворачивается к компенсатору выпуклой стороной, он своим усилием начинает смещать его вниз. Заполненный маслом гидрокомпенсатор имеет достаточно жесткости, чтобы без потерь передавать движущее усилие распредвала на клапаны ГРМ. В процессе движения некоторая часть масла вытекает из компенсатора, в результате чего образуется зазор, имевший место в начале цикла. Далее цикл проходит еще раз, и так все время работы двигателя.

Следует отметить, что работа гидротолкателя позволяет устранить не только рабочие зазоры двигателя, образуемые в результате циклического движения его частей, но также и зазоры из-за нагрева мотора (нагретый металл расширяется) и увеличенные зазоры, связанные с износом деталей ГРМ. Любое увеличение пространства для перемещения компенсатора приводит к тому, что он принимает больше масла, все равно занимая весь свободный объем.

Принцип работы гидрокомпенсатора

Для начала я хочу разобрать составляющие гидротолкателя:

  1. Кулачек распредвала
  2. Проточка в теле гидрокомпенсатора
  3. Втулка плунжера
  4. Плунжер
  5. Пружина клапана плунжера
  6. Пружина ГРМ
  7. Зазор между гидрокомпенсатором и кулачком распределительного вала
  8. Шарик (клапан)
  9. Масляный канал в теле гидрокомпенсатора
  10. Масленный канал в головке блока цилиндров
  11. Пружина плунжера
  12. Клапан ГРМ

Гидрокомпенсатор это как бы промежуточное звено между клапаном и распределительным валом газораспределительного механизма. Когда кулачек вала (1) не давит на гидравлический компенсатор то клапан (12) находится в закрытом состоянии, по воздействием пружины (6).

Пружина плунжера (11) давит на плунжерную пару (3 и 4) за счет этого корпус гидрокомпенсатора перемещается к валу, пока не упрется в него, тем самым деля зазор минимальным.

Давление внутри плунжера производится при помощи давления масла, от двигателя оно движется по каналу (10) и затем в канал самого компенсатора (9). Далее через канавку (2) заходит внутрь, где отгибает клапан (8) и проходит создавая давление.

Затем кулачок распределительного вала идет вниз, создавая давление на гидравлический компенсатор. Масло которое зашло внутрь плужерной пары создает давление на клапан (8) фактически запаковывая его. Как мы с вами знаем, масло практически не сжимается, поэтому после запирания компенсатор выступает как жесткий элемент, который давит на клапан ГРМ, открывая его.

Стоит отметить что это высокоэффективное устройство, масло из плунжерной пары немного выдавливается прежде чем шарикообразный клапан (8) его запрет внутри. Таким образом, может образоваться небольшой зазор, который уберется при следующей накачки масла через каналы (9 и 10) и гидрокомпенсатор станет опять жестким.

Таким образом, не смотря на температуру двигателя, тепловое расширение, всегда будет устанавливаться максимально возможный зазор. Этот механизм не нужно регулировать весь срок службы, даже не смотря на выработку, ведь он всегда эффективно «поджат» к распределительному валу.

Расположение распределительного вала

На современных авто чаще всего используют механизм с верхним расположением распределительного вала, что позволило уменьшить металлоемкость конструкции и как следствие – увеличение надежности.

Поскольку при нагреве металл расширяется, а клапана постоянно находятся в зоне высокой температуры, для предотвращения его поджимания, вследствие чего он неплотно садится в седло, предусмотрен тепловой зазор между стержнем клапана и кулачном распредвала.

При этом тепловой зазор имеет определенную величину, чтобы обеспечить максимально возможное открытие клапана, исключая его поджимание.

Раньше у двигателей с верхним расположением распределительного вала тепловой зазор регулировался путем помещения между стержнем клапана и кулачком распредвала регулировочных шайб определенной толщины.

Недостатком применения этих шайб являлась потребность в периодической проверке зазора и регулировке его путем подбора шайб.

Сейчас же для обеспечения теплового зазора все чаще применяются гидрокомпенсаторы, по-народному — гидрики, использование которых исключил потребность в регулировке зазора, и все потому, что зазор регулируется за счет давления масла.

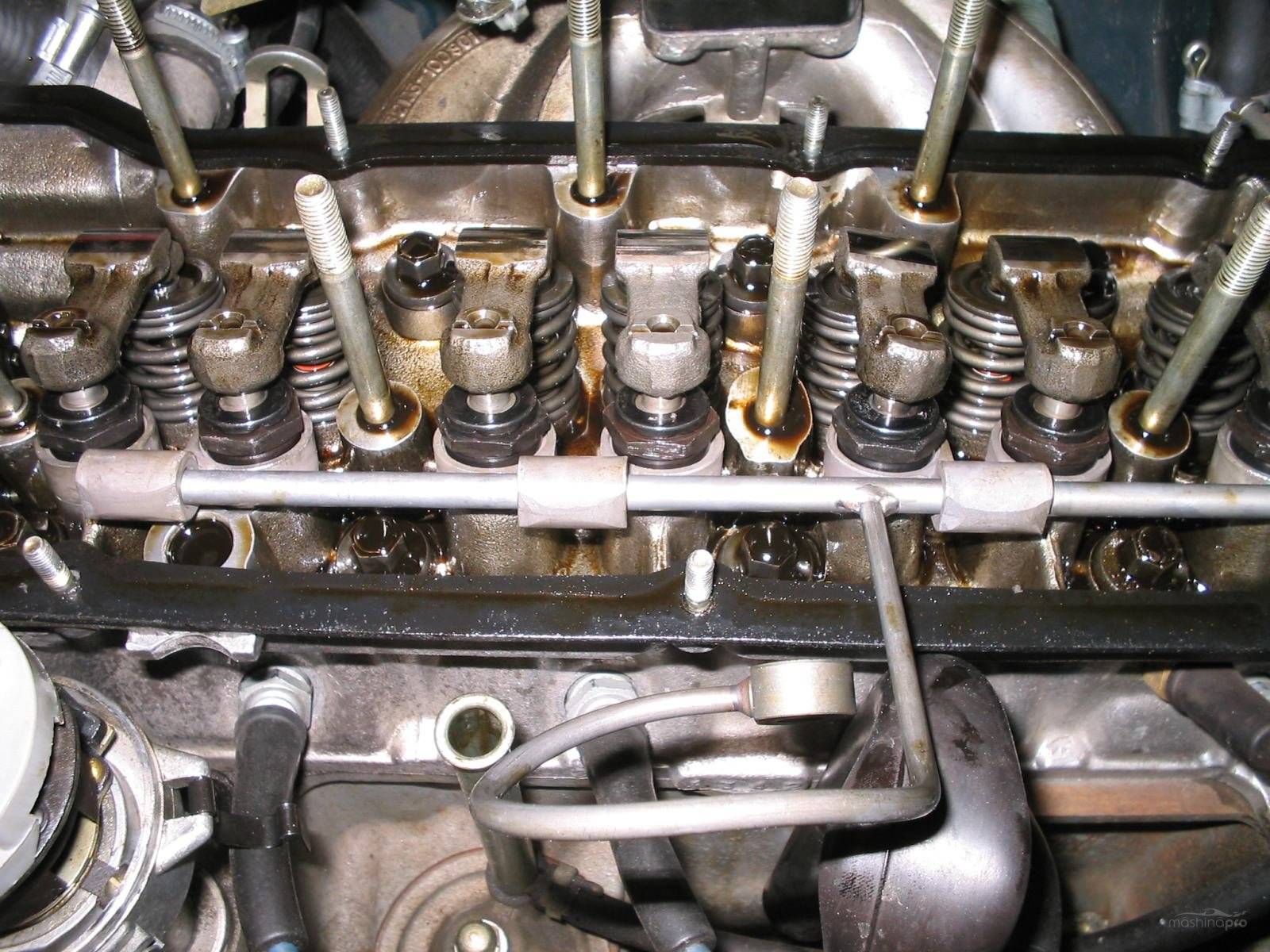

Располагаются гидрокомпенсаторы, как и регулировочные шайбы, между стержнем клапана и кулаком распредвала.

Внешне гидрик выглядит как небольшой поршенек, поэтому в головке предусмотрены посадочные места под них.

Как проверить и узнать, какой гидрокомпенсатор стучит

Отечественные машины прельщают автовладельцев простотой ремонта. Большинство сервисных и ремонтных работ можно провести самостоятельно, не обращаясь на СТО и весомо экономя семейный бюджет. Но перед тем как перейти непосредственно к ремонту, нужно правильно диагностировать причину неисправности.

На примере автомобиля Шевроле-Нива мы расскажем, как узнать, какой гидрокомпенсатор стучит в ГРМ мотора.

Проверяем стучащий гидрокомпенсатор

Предварительно определите, каким гидрокомпенсатором нужно заняться вплотную, можно простым способом. Те гидрокомпенсаторы, которые выставлены в верхней мертвой точке, нужно слегка придавить отверткой, которая используется как рычаг.

Если под легким нажатием гидрокомпенсатор «проваливается», значит, он не отрегулирован и издает стук. Можно даже для «чистоты эксперимента», быстро нажимая на рычаг-отвертку, постучать гидрокомпнсатором.

Вот где расположены на моторе метки.

Проверив одни гидрокомпенсаторы, проверните звездочку распредвала на 180°, чтобы коленвал провернулся на 360° соответственно. И приступайте к проверке следующей группы. «Правильные» гидрокомпенсаторы «мертво» стоят на месте и не реагируют на легкое надавливание отвертки-рычага.

После предварительного определения неотрегулированных гидрокомпенсаторов, убедитесь, что нет ошибки. Проверить это легко, существует давний, «дедовский» способ. После того как сняли крышку коробки распредвала, на «расхлябанные» гидрокомпенсаторы надавите пальцем. Если ошибки нет, то они легко нажмутся.

Регулировка гидрокомпенсаторов не всегда дает желаемый результат. Бывает такое, что они оказываются сильно стертыми, и регулировки попросту не хватает. Выход в данной ситуации — их замена на новые.

После регулировки или замены гидрокомпенсаторов проверьте работу мотора. Для этого его надо завести. После запуска двигателя, какое-то время слышится стук. Не стоит сразу пугаться, гидрокомпенсатор должен «прокачаться». Если все прошло правильно, стук скоро прекратится.

Чтобы перестраховаться и окончательно убедиться, что все сделано правильно, заглушите мотор. Немного подождите и заведите снова, стук повториться не должен. Если стука мы не услышали, значит «плохие» гидрокомпенсаторы определены правильно.

Как бы далеко ни продвинулась автомобильная индустрия, сколько бы электронных устройств, определяющих автомобильные поломки, ни было изобретено, для отечественных автомобилей мы часто применяем старые, проверенные, «дедовские» способы диагностики. Они гораздо доступнее, не требует дорогостоящей аппаратуры и не уступают по точности инновационным способам.

А применимо к отечественной автомобильной технике, которая часто производится по устаревшим технологиям, «дедовские» способы диагностики автомобилей являются самыми правильными и доступными рядовым автолюбителям.

Производители гидрокомпенсаторов

Комплект гидрокомпенсаторов фирмы INA

Существует устоявшееся мнение, что оригинальные (от производителя авто) расходники и детали, в том числе гидрокомпенсаторы — лучше. Очень часто так и бывает, но существует пара нюансов. Первый — оригинальные запчасти, как правило, дороже

, иногда и в несколько раз, чем аналоги. Второй — некоторые аналоги, все же, бывают и получше чем, оригинал.

Исходя из этого, кто в погоне за экономией, а кто за лучшим качеством, водители могут выбрать аналоговые гидрокомпенсаторы. Поэтому напоследок предоставляем вам краткую информацию и отзывы о производителях компенсаторов. Итак:

  • Гидрокомпенсаторы INA . Производственные мощности фирмы INA расположены в Германии, в городе Хиршайд. Отличаются великолепным качеством и гарантией производителя, как и любое немецкое оборудование. Ее гидрокомпенсаторы имеют хорошие отзывы водителей и очень распространены на территории России и стран СНГ.
  • Гидрокомпенсаторы FEBI . Тоже немецкая фирма, но гарантия имеет меньший срок. К тому же, качеством отличаются детали именно из Германии, гидрокомпенсаторы сделанные по лицензии в других странах могут попадаться бракованные, что повлечет в переборку двигателя.
  • Гидрокомпенсаторы SWAG . Неплохие детали немецкого производства, но иногда попадаются компенсаторы, которые сильно уступают оригинальным по качеству материала. Вероятно, в результате подделки или брака.
  • Гидрокомпенсаторы AE . Европейские детали этой компании снискали себе славу “неплохих” благодаря доступной цене и удовлетворительному качеству. Вместе с тем, некоторые отмечают, что эти гидрокомпенсаторы начинают стучать уже спустя несколько тысяч километров.
  • Гидрокомпенсаторы AJUSA . Несмотря на привлекательную цену, гидрокомпенсаторы этой испанской фирмы редко получают положительные отзывы. Зачастую их ругают за низкое качество изготовления, которое быстро провоцирует стук и небольшой срок эксплуатации.

Исправление ситуации

Довести начатое после выявления всех возможных причин становится очень просто:

  1. Если причиной того, что стучат гидрокомпенсаторы на холодную, являются сами изделия, то их придется банально заменить.
  2. При наличии неправильного объема масла – долить или, наоборот, слить лишнее.
  3. Фильтрующий элемент при засорении – меняется.
  4. Аналогично следует поступить, если были обнаружены повреждения насосного оборудования.

Если же автолюбитель не смог выявить каких-либо явных признаков возникновения подобных шумов при эксплуатации своей машины, то рекомендуется приобрести и использовать более качественное масло. Если же и это не принесет результата, то остается только один выход – отправка транспортного средства на хорошую станцию техобслуживания, где более опытные специалисты смогут подобрать “оптимальное лечение”.

Для долговременной эксплуатации автомобиля важно не только визуально осматривать механизмы, но и прислушиваться к звукам, которые он издает. Например, на слух можно диагностировать случай, когда стучат гидрокомпенсаторы. Для облегчения эксплуатации автомобиля и устранения необходимости регулярно регулировать клапанный зазор производители разработали и стали серийно применять гидрокомпенсаторы

Однако, их применение не только упрощает жизнь автовладельцу, но может стать причиной беспокойства о том, что делать в случае наличия посторонних звуков из подкапотного пространства

Для облегчения эксплуатации автомобиля и устранения необходимости регулярно регулировать клапанный зазор производители разработали и стали серийно применять гидрокомпенсаторы. Однако, их применение не только упрощает жизнь автовладельцу, но может стать причиной беспокойства о том, что делать в случае наличия посторонних звуков из подкапотного пространства.

Наиболее частой причиной, почему стучат гидрокомпенсаторы становится масло

Автовладельцу необходимо обратить внимание на следующие факторы, способные вызвать стук гидрокомпенсаторов:

  • масло должно соответствовать рекомендациям производителя
  • замена масла должна проходить вовремя
  • замена масляного фильтра производится одновременно с заменой масла
  • масло должно соответствовать климатическим условиям

Наиболее важным при выборе масла является соответствие его вязкости рекомендациям производителя. Гидрокомпенсаторы будут стучать если:

  • масло слишком вязкое
  • масло слишком жидкое

В случае слишком вязкого масла гидрокомпенсаторы обычно стучат на холодную, так как масло в недостаточном количестве подается по каналам. В процессе нагревания масла, оно становится более жидким и способно беспрепятственно заполнить всю систему. Поэтому стук на горячую обычно проходит.

Если масло слишком жидкое, то на некоторых автомобилях возникает ситуация, что масляный насос не способен создать оптимальное давление в системе. В результате происходит масляное голодание, и стук гидрокомпенсаторов, который более отчетливо слышно на прогретом двигателе. В случае поломки масляного насоса возникает аналогичная ситуация.

Такая же ситуация может возникнуть и при несоответствии масла климатическим условиям.

Для устранения стука гидрокомпенсаторов в таком случае необходимо заменить масло. Если замена масла производится в гаражных условиях, то необходимо проконтролировать полное соответствие масла требованиям автопроизводителя.

Как проверить гидрокомпенсаторы самостоятельно

Стук гидрокомпенсаторов явление довольно неприятное и опасное. В зависимости от частоты шума, режима работы двигателя, при котором проявляется шум, количества и расположения изношенных компенсаторов хороший мастер может определить общее состояние как ГРМ, так и всего двигателя.

Можно ли ездить, когда стучат гидрокомпенсаторы

При наличии сильного стука из-под клапанной крышки долго терпеть неисправность крайне не рекомендуется. Нужно понимать, что гидротолкатель напрямую влияет на работоспособность всего газораспределительного механизма. Если фазы ГРМ собьются, можно ждать многих неприятностей:

  • прогар клапанов;
  • потерю мощности;
  • ухудшение динамики разгона;
  • частый перегрев двигателя;
  • повышенный износ распредвала;
  • увеличение расхода топлива;
  • прогар днища поршня;
  • повреждение седел клапанов.

И это далеко не полный перечень бед, которые может принести гремящий гидрокомпенсатор, поэтому долго ездить с шумом в головке блока цилиндров нежелательно.

Почему изнашиваются гидрокомпенсаторы

Причины износа кроются как в общем состоянии двигателя и системы смазки в частности, так и в качестве масла. Неполадки с компенсаторами могут быть вызваны множеством причин, но среди основных и наиболее часто встречающихся выделяют следующие:

  1. Уровень масла. Масляное голодание гидрокомпенсатора однозначно приводит к его быстрому износу. Толкатель любого типа устроен так, что он может работать только в том случае, когда давление масла в системе не ниже номинального. В противном случае в плунжерную пару толкателя попадает воздух, и он теряет способность к компенсации теплового зазора.

    Это может быть следствием как низкого уровня масла, так и захватом воздуха маслоприемником в картере двигателя. Захват воздуха в свою очередь может произойти во время резкого маневрирования на высоких скоростях и при низкой пропускной способности системы смазки.

    Если двигатель исправен, но воздух проник в гидрокомпенсаторы, стук должен пропасть после автоматической естественной прокачки толкателей.

  2. Качество масла. В том случае, если масло подобрано неправильно по вязкости или составу, гидрокомпенсатор может застучать. К примеру, слишком жидкое масло не сможет создавать необходимого давления в системе и обеспечивать нормальную работу плунжерной пары.
  3. Высокий уровень износа гидрокомпенсаторов, масляного насоса, редукционного клапана, который удерживает масло под давлением в каналах головки блока цилиндров. Большие зазоры между гнездом в головке блока и компенсатором, выработка плунжерной пары, естественный износ пружины гидрокомпенсатора или его шарикового клапана также способствуют падению давления масла и попаданию в плунжерную пару воздуха.
  4. Засорение системы смазки. Пыль, грязь, металлическая пудра, попадающие в масло, отложения и нагар на стенках системы смазки сильно снижают эффективность работы гидротолкателей. Из-за грязи, попавшей в механизм, компенсатор может потерять герметичность, начать травить и не выбирать тепловые зазоры. Основная причина — использование грязного масла, несоблюдение регламента замены масла и масляного фильтра.

Как найти неисправный гидротолкатель

Сложность при диагностике компенсаторов связана с тем, что работают они только под давлением масла. При этом стук может возникать как только на холодном двигателе, только на горячем или же в определенных режимах работы, чаще всего под нагрузкой или на высоких оборотах.

В первом случае, когда стук проявляется непродолжительное время на холодном двигателе, можно сделать вывод о том, что редукционный клапан в самом компенсаторе пропускает масло и не держит давление. Если стук слышен на прогретом моторе в режиме средних оборотов, вероятнее всего, причина кроется в увеличенном зазоре между корпусом компенсатора и гнездом в головке блока. Также есть вероятность засорения масляных каналов или заклинивания плунжерной пары из-за засорения.

Тем не менее проверить их состояние и вычислить неисправный можно и на заглушенном двигателе. Точность такой диагностики невысока, но вероятность найти застучавший толкатель все же есть. Для диагностики снимем клапанную крышку и методично пальцами или отверткой будем стараться утопить каждый из толкателей, не нагруженный кулачком распредвала. Исправный компенсатор от такого усилия не просядет. Если он просел с характерным щелчком, компенсатор нужно пометить и заменить. Проворачивая коленвал, таким образом проверяются все гидротолкатели.

В некоторых случаях можно определить неисправный толкатель на слух, с помощью фонендоскопа. Явная неисправность будет слышна сразу, а расположение потекшего компенсатора вычисляется по громкости издаваемого им шума.

Зачем нужны гидрокомпенсаторы?

С
прогревом двигателя до его рабочей температуры происходит параллельное
нагревание других устройств силового агрегата. Детали расширяются, из-за чего
между элементами конструкции уменьшаются зазоры.

Если
говорить о ГРМ, точность зазоров очень важна – от этого зависит чёткость работы
ДВС. Зазоры клапанных механизмов можно регулировать как вручную, так и при
помощи специальных устройств. Клапаны находятся под постоянной тепловой и
ударной нагрузками. Кстати, все детали ГРМ прогреваются неравномерно, и
естественный износ — это основная «болезнь» клапанного механизма.

Термический
зазор обеспечивает нормальную работу клапанной системы. Выпускные клапаны из-за
контакта с горячими газами нагреваются намного сильнее впускных, поэтому и
зазоры здесь больше. Отрегулированные зазоры постоянно меняются из-за износа
механизма и по другим причинам. Их изменения ведут к преждевременному износу
ГРМ. Клапаны начинают стучать, топливо расходуется стремительно, мощность
мотора падает.

Выпускные
клапаны страдают намного больше впускных. Горячий газ, проходя через нарушенные
уплотнения, может разрушить седло клапана и его тарелку. А еще образование
зазора ведет к увеличению ударных нагрузок и к потере мощности силовым
агрегатом.

Регулировку
зазоров можно провести вручную – но только при наличии опыта и соответствующих
навыков. Подстройка должна проводиться через каждые 15 000 км. Проводить
процедуру приходится с учетом температурных колебаний – среднее значение здесь
в расчет не берется. С гидрокомпенсаторами, регулирующими зазор автоматически,
возникает куда меньше проблем.

Исторический экскурс

Гидрокомпенсаторы, они же — гидротолкатели или в простонародье «гидрики» появились достаточно давно. Разберем, зачем нужны компенсаторы и как они появились в моторах многих автомобилей.

Их появлением в конструкции газораспределительных механизмов автомобилей, водители во многом обязаны японским автоинженерам, так как именно они стали массово применять «гидрики» в конструкции системы ГРМ моторов

В то время, при проектировке ДВС, большое внимание уделялось не только его основным узлам (коленчатый вал, поршни, шатуны), но и деталям газораспределительного механизма. Инженеры постепенно «доводили» прежние поколения своих силовых агрегатов до совершенства

Так, на смену привычным механическим толкателям и пришли гидротолкатели.

Конструкция механических толкателей, распространенная в то время, постепенно начала выходить из обихода. Обусловлено это следующими моментами:
— стандартный механический толкатель требует постоянного внимания и регулировки;
— механизм ГРМ с механическими толкателями производит больше шума, по сравнению с гидротолкателями.

Пришедшие на смену стандартным толкателям гидрокомпенсаторы, намного лучше подошли для использования в двигателях утилитарных автомобилей. Как известно, при повседневной эксплуатации машины в типовых задачах, «рабочие» обороты редко превышают отметку в 3500 оборотов на тахометре. Поэтому для подобных режимов работы (и даже вплоть до 5000), использование «гидриков» в механизме ГРМ полностью оправдывает себя ввиду тихой работы
и отсутствия необходимости в обслуживании.

Однако не всё так гладко: про «крутибельность» силового агрегата на оборотах выше 6000 лучше позабыть. Гидроопоры попросту не успевают справляться со своей основной задачей при работе на высоких оборотах, из-за чего они быстро выходят из строя и начинают стучать.

Что такое гидрокомпенсатор? Почему они стучат?

Гидрокомпенсаторы – это устройства использующие давление масла для автоматической регулировки зазоров между клапанами и распределительными валами.

По мере прогрева двигателя, детали ГРМ также нагреваются, что ведет к их тепловому расширению, а следовательно изменению зазоров между ними. Не правильная регулировка зазоров, а именно выставление очень маленького зазора может привести к не плотному закрытию клапана, что вызовет его прогорание или стуки в системе ГРМ при выставлении слишком большого зазора. К тому же этот зазор изменяется в процессе эксплуатации двигателя вследствие износа.

Так как регулировка зазора клапанов является довольно сложным и ответственным мероприятием, на смену рычагам и шайбам, которые требуют регулировки, пришли гидрокомпенсаторы которые автоматически выбирают зазор и при этом, не требуется никаких дополнительных настроек.

Устройство гидрокомпенсатора (Рис 1).

Кулачек не давит на гидрокомпенсатор. За счет действия пружины 11 и плунжерной пары 3 и 4 происходит перемещение плунжера вместе с телом гидрокомпенсатора, пока вся конструкция не упрется в кулачек распредвала, тем самым убирая зазор. Когда масляный канал гидрокомпенсатора 9 и головки 10 станут на одном уровни, то масло под давлением подается во внутрь компенсатора. Далее через выемку 2 и клапан 8 попадает во внутрь плунжерной пары. Следующим этапом является надавливание кулачка распредвала на компенсатор.

Кулачек давит на гидрокомпенсатор. Внутри плунжерной пары создается давление, которым запирается шариковый клапан 8. Так как у масла маленький коэффициент сжатия, получается, что гидрокомпенсатор выступает как жесткий элемент между распредвалом и клапаном. Получается, что кулачек распредвала давит на компенсатор, а он в свою очередь открывает клапан. В процессе сдавливания гидрокомпенсатора из плунжерной пары через клапан выдавливается небольшое количество масла, прежде чем шарик полностью преградит дорогу маслу. Таким образом, вновь образуется зазор, который при следующем проворачивании распредвала на 180 градусов исчезнет за счет пружины плунжерной пары и новой закачанной в него порции масла. В этом заключается работа гидрокомпенсатора, что, не смотря на температуру двигателя (присутствует или нет тепловое расширение деталей), гидрокомпенсатор всегда подбирает необходимый зазор. На протяжении всего срока службы не требует дополнительных вмешательств и проведения, каких-либо настроек.

Почему гидрокомпенсатор может стучать?

Не каждое возникновение стука должно вызывать панику. Если стук возникает на холодном ходу, а через небольшой промежуток времени исчезает, можно не предпринимать никаких действий. К сожалению, если стук продолжает тревожить даже после того как двигатель успел прогреться, значит, проблема, действительно, существует, и её нужно устранять. Одной из причин тревожного стука является износ клапанов, кулачков распределительного вала, плунжерной пары. Также вызвать стук может некачественное масло, провоцирующее выход из строя гидрокомпенсаторов, а вместе с этим и стук. Если продолжить игнорировать такую техническую проблему, спустя небольшой промежуток времени можно столкнуться с зависанием клапанов, а также с серьёзным сбоем газораспределительного механизма.

http://vodi.su/gidrokompensatoryi/http://avtoivan.ru/2018/09/11/gidrokompensatora-klapanov-princip-raboty-ustrojstvo-neispravnosti/http://avtonov.com/%D0%BF%D1%80%D0%B8%D0%BD%D1%86%D0%B8%D0%BF-%D1%80%D0%B0%D0%B1%D0%BE%D1%82%D1%8B-%D0%B3%D0%B8%D0%B4%D1%80%D0%BE%D0%BA%D0%BE%D0%BC%D0%BF%D0%B5%D0%BD%D1%81%D0%B0%D1%82%D0%BE%D1%80%D0%BE%D0%B2/http://mashinapro.ru/1787-kak-rabotaet-gidrokompensator.html

Причины масложора

Самая частая причина — угар масла из-за его старения. Как только масляные присадки утрачивают свои характеристики, масло начинает активно испаряться и через систему вентиляции улетучивается во впускной трубопровод, затем попадает в цилиндры, где сгорает вместе с рабочей смесью.

Но деградировавшее масло вдобавок может и разлагаться с образованием тяжелых фракций, которые будут скапливаться на маслосъемных кольцах и препятствовать их подвижности. В итоге маслосъемные кольца перестанут плотно прижиматься к стенкам цилиндров и начнут пропускать масло, которое сгорает в цилиндрах. В запущенной ситуации дело доходит до закоксовки и перекрытия сливных отверстий в поршне — тогда расход масла на угар становится сравним с расходом топлива.


Нарушение отвода масла приводит к образованию углеводородных отложений на поршне. Как результат — лак и нагар на поверхностях деталей.

Нарушение отвода масла приводит к образованию углеводородных отложений на поршне. Как результат — лак и нагар на поверхностях деталей.

Повышенный масляный аппетит может спровоцировать и форсировка двигателя. Увеличиваем мощность и крутящий момент, а значит повышаем температуру масла. При этом летучие фракции начинают сгорать, что ведет не только к повышенному масляному аппетиту, но и к закоксовке масло­съемных колец. Кстати, масложор может вызвать даже неплотно закрученная свеча. «Недокрут» приводит к калильному зажиганию, как следствие к детонации двигателя и существенному росту температуры в камере сгорания. А значит, масло начинает больше угорать.


Нагар и лак образуются не только на поршневых кольцах, но и на поверхностях камеры сгорания и клапанах. Этому способствует загрязненная система вентиляции картерных газов, прорыв газов во впускную трубу, а также частое применение низкокачественного масла и топлива.

Нагар и лак образуются не только на поршневых кольцах, но и на поверхностях камеры сгорания и клапанах. Этому способствует загрязненная система вентиляции картерных газов, прорыв газов во впускную трубу, а также частое применение низкокачественного масла и топлива.

Кратко об устройстве и принципе работы гидрокомпенсатора

По внешнему виду гидрокомпенсатор мало чем отличается от обычного механического толкателя. Не будем подробно расписывать внутреннее технологическое устройство «гидрика». Отметим только, что на его корпусе имеется специальная канавка и отверстие для подачи внутрь масла, а в самой головке блока цилиндров обустроены специальные каналы.

Принцип работы гидрокомпенсатора в кратком изложении:

  • При заглушенном двигателе давление масла отсутствует. А между распредвалом и «крышкой» гидрокомпенсатора имеется определенный зазор.
  • После запуска мотора масло под давлением заполняет внутренний объем корпуса. Гидрокомпенсатор поднимается вверх, и зазор автоматически «выбирается» (то есть, он отсутствует).
  • Заполненный несжимаемым маслом (именно такие сорта применяют в современных двигателях) гидрокомпенсатор приобретает достаточную «жесткость», чтобы без потерь передавать механическое усилие и открывать клапан (при «наезде» кулачка распредвала на верхнюю поверхность «гидрика»).
  • Далее выступающая часть распределительного вала перестает «контактировать» со «шляпкой» гидротолкателя. Клапан закрывается под действием возвратной пружины.

На заметку! При вращении распредвала отверстие в корпусе гидрокомпенсатора циклически проходит мимо масляного канала блока цилиндров. При этом происходит выравнивание давления смазывающей жидкости снаружи (то есть в самом двигателе) и внутри корпуса «гидрика». В результате происходит постоянный контакт поверхностей распредвала и толкателя.

Гидрокомпенсаторы что это?

Для начала подробно разберёмся с проблемами, которые помогают решать гидрокомпенсаторы клапанов в современном моторостроении.

Обратимся к отечественной классике – машинам ВАЗ. Опытные автовладельцы наверняка помнят, как после определённого километража старые модели этой марки начинали работать со звуком дизельного мотора, хотя дизельными они никогда не были.

Такое случалось, если забыли вовремя отрегулировать клапаны или же отрегулировали их неправильно, а выполнять данную процедуру было необходимо.

Причина – большие нагрузки на механизмы ГРМ, постоянные и резкие тепловые расширения (тепловые зазоры). Одним словом, работа в адских условиях, что вызывает износ деталей, точность настройки которых должна составлять доли градусов и миллиметров.

Клокочущий звук работы двигателя это лишь вершина айсберга всех проблем.

Неотрегулированные зазоры между кулачками распредвала и толкателей и, как следствие, не вовремя открывающиеся и закрывающиеся клапаны цилиндров, вызывают повышенный расход топлива, снижение мощности силового агрегата и прочие неприятности.

Конечно же, процедура по регулярной юстировке механизма ГРМ требует специальных навыков и оборудования, поэтому инженеры задумались о том, как бы автоматизировать данный процесс. И придумали, создав гидрокомпенсаторы.

Они, благодаря своей хитрой конструкции, позволяют автоматически поддерживать одинаковые тепловые зазоры и компенсировать естественный износ металлических деталей.

Устанавливаются гидрокомпенсаторы между клапанами и распределительным валом, являя собою эдакое промежуточное звено. Как же устроены эти механизмы?

Популярные артикулы

AJUSA — 85004400 — Гидротолкатель клапана для HY-Mazda-Mitsubishi all 1, 8…2, 5L & V6 24V / 86-> , Испания
цена от 523 р.

LIQUI MOLY — 3919 — Присадка к моторному маслу LIQUI MOLY 3919 300мл Стоп-шум гидрокомпенсаторов , Германия
цена от 658 р.

АВТОВАЗ — 21120-1007300-86 — Комплект гидрокомпенсаторов , Россия
уточнить цену

HANS PRIES — 300 333 755 — Гидрокомпенсатор ESCORT VII / FIESTA IV , Германия
цена от 339 р.

BAUTLER — BTL0406VL — Гидрокомпенсатор Г-дв.406 BAUTLER BTL0406VL !!!8шт!!! , Великобритания
цена от 2353 р.

FEBI — 08064 — Гидрокомпенсатор VAG , Германия
цена от 373 р.

Mitsubishi — MD377560 — ГИДРОКОМПЕНСАТОР КЛАПАНА 6G73 6G72 6G74 , Япония
цена от 1116 р.

RUVILLE — 265403 — Толкатель , Германия
уточнить цену

АВТОВАЗ — 21214-1007160-30 — Опора гидравлическая рычага клапана в сборе , Россия
цена от 497 р. распродажа!

HERZOG GERMANY — HW6 7045 — Гидрокомпенсатор ГАЗ (двигат 406)
уточнить цену

Последствия бездействия при стуке гидрокомпенсаторов

В случае если стук действительно издают гидрокомпенсаторы, несвоевременная замена, или ремонт гидрокомпенсаторов приведет к сокращению эксплуатационного ресурса привода газораспределительного механизма и головки блока цилиндров.

Ремонт, как первого, так и второго узла – удовольствие дорогостоящее и обременительное.

И напоследок, скажем, что вы конечно можете, как диагностировать проблему своими силами, так и устранить ее также самостоятельно.

Но промывка или замена гидрокомпенсаторов – это уже прямое вмешательство в системы силового агрегата вашего автомобиля, поэтому если вы чувствуете малейшие сомнения в своих силах – потрудитесь обратиться в авторизованный сервисный центр.

Если вы «напортачите», то вам все равно потребуется обращаться к «официалам», а они то уж точно определят, что до них под клапанную крышку кто-то уже заглядывал, ведь даже проверка гидрокомпенсаторов требует вскрытия клапанной крышки и поворота коленвала вручную.

При самом негативном варианте развития событий, вы не только оплатите дорогостоящий ремонт силового агрегата или привода ГРМ, но и будете сняты с гарантийного обслуживания (если на ваш автомобиль еще распространяется действие гарантии).

Любой риск должен быть оправдан, а замена гидрокомпенсаторов – не та проблема, которую решают посередине автомобильной трассы при полном отсутствии запасных частей и необходимых инструментов. 10 раз подумайте, стоит ли браться за такую работу самостоятельно, или лучше доверить ее профессионалам.

Своевременное выявление проблемы и простые операции по ее устранению, даже если вы обратитесь в сервис, – вот залог экономии ваших средств и ресурса силового агрегата машины.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
