5.3 Техника безопасности
5.3.1 Муфта свободного хода или другие средства должны быть предусмотрены для разобщения двигателя лебедки при спуске шлюпки на воду под действием силы тяжести.
5.3.2 Лебедки должны иметь блокировку или другие средства, чтобы движение не передавалось на рукоятки или маховик ручного привода при спуске или подъеме шлюпки механическим приводом.
5.3.3 В определенных случаях лопари, расположенные над поверхностью палубы, необходимо должным образом закрывать, чтобы предотвратить возможность ранения членов экипажа судна.
5.3.4 В случае, когда шлюпбалка заваливается механическим приводом, должны быть установлены средства обеспечения безопасности, которые будут автоматически отключать электропитание до момента достижения упоров, с тем чтобы избежать чрезмерного напряжения лопарей или механизма лебедки, если конструкция механического привода не позволяет предотвращать такое перенапряжение.
5.3.5 Шлюпбалки в положении по-походному должны удерживаться соответствующими средствами, обеспечивающими легкую отдачу шлюпбалки. Не разрешается удерживать шлюпбалку только за счет трения.
5.3.6 В целях обеспечения техники безопасности должны быть предусмотрены подъемные стропы для использования при плохих погодных условиях, когда тяжелые блоки талей представляют опасность.
Требования для дежурных шлюпок
- быть длиной не менее 3,8 и не более 8,5 м
- обеспечивать размещение, по меньшей мере, пяти человек на местах для сидения и одного – в положении лежа на носилках. Все сидящие, за исключением рулевого, могут размещаться на настиле днища шлюпки, но при этом изменяется расстояние для вытянутых ног до 1190 мм. Никакая часть посадочного места не должна приходиться на привальный брус, транец или на бортовые трубы плавучести
- на дежурных шлюпках необходимый плавучий материал может располагаться снаружи корпуса, при условии, что материал надежно защищен от ударов и способен выдержать воздействие окружающей среды
- спасательная шлюпка может быть одобрена для использования в качестве дежурной шлюпки, если она отвечает всем нижеизложенным требованиям, успешно выдержала испытания согласно правилу МК СОЛАС гл. III/4.2, а ее установка на судне, спуск и подъем отвечают всем требованиям, предъявляемым к дежурной шлюпке
- дежурные шлюпки комбинированного типа должны отвечать соответствующим требованиям данного раздела к удовлетворению Администрации
- если дежурная шлюпка не имеет достаточной седловатости, она должна быть оборудована носовым закрытием, простирающимся не менее чем на 15% ее длины
- дежурные шлюпки должны быть способны маневрировать при скорости, по меньшей мере, 6 узлов и сохранять эту скорость в течение не менее 4 ч
- дежурные шлюпки должны обладать достаточной мобильностью и маневренностью на волнении для спасания находящихся в воде людей, сбора спасательных плотов и буксировки самого большого из имеющихся на судне спасательных плотов, нагруженного полным комплектом людей и снабжения или его равноценной замены, со скоростью не менее 2 узлов
- дежурная шлюпка должна быть оборудована стационарным двигателем или подвесным мотором. Если она оборудована подвесным мотором, то руль и румпель могут быть частью двигателя. Дежурные шлюпки могут оборудоваться бензиновыми подвесными моторами с одобренной топливной системой, при условии что топливные баки специально защищены от пожара и взрыва
- дежурные шлюпки должны быть оборудованы стационарными приспособлениями для буксировки, обладающими достаточной прочностью для сбора или буксировки спасательных плотов
- если специально не предусмотрено иное, каждая дежурная шлюпка должна быть оборудована эффективным средством откачки воды или быть самоосушающейся
- дежурные шлюпки должны быть оборудованы непроницаемыми при воздействии моря устройствами для хранения мелких предметов снабжения.
Рабочая шлюпка
Рабочие шлюпки или лодки местных способов постройки, одобренные Регистром СССР и допущенные к установке на судах местного морского плавания, не перевозящих пассажиров, и на всех судах, плавающих по внутренним водным путям.
Рабочие шлюпки должны находиться в исправном состоянии и при полном вооружении; в них не должно быть воды выше уровня сланн. Шлюпки должны быть снабжены ковшами для отливания воды.
Рабочие шлюпки должны находиться в исправном состоянии. В них не должно быть воды выше уровня елани. Шлюпки должны быть снабжены ковшами для отливания воды.
При выполнении доковых операций рабочие шлюпки должны находиться в исправном состоянии и в готовности к действию.
Обшивка двухслойной конструкции с надувными шпангоутами. |
Другой принцип положен в основу двухслойной конструкции отечественных пластмассовых спасательных и рабочих шлюпок ( рис. 16.9) – здесь внутренний набор образуют надувные шпангоуты. Основные детали корпуса – наружная и внутренняя обшивка – выполняют контактным методом. После полимеризации и обрезки припуска внутренняя обшивка устанавливается вверх килем на сборочную оснастку. На заранее размеченные и зачищенные места внутренней обшивки укладываются рукава из стеклоткани, пропитанной связующим. Внутри каждого рукава располагают полиэтиленовый рукав, конец которого присоединяют к магистралям сжатого воздуха. Над внутренней обшивкой на определенном, заданном чертежом, расстоянии устанавливается и раскрепляется оснасткой наружная обшивка. Сжатый воздух из магистрали подается в полиэтиленовые рукава, которые, раздуваясь, расправляют рукава из стеклоткани и прижимают их к обшивкам. Система находится иод давлением до полимеризации связующего в рукавах. Этот метод обеспечивает надежное соединение наружной и внутренней обшивок и их совместную работу в процессе эксплуатации шлюпки.
Для сообщения с берегом при плотах должны быть рабочие шлюпки. Шлюпки и плоты должны иметь концы для расчалки багры или шесты, а также спасательные пояса, круги или шары.
На верхней палубе ( 9300 мм выше килевой линии) в ахтерпике 20 размещены рулевая машина и кладовая. В этой части также расположены: на главной палубе – вентиляционное отделение, мастерские, помещение аварийного генератора, котельное отделение, установка для сжигания отходов, одна рабочая шлюпка и кладовые, палуба юта со швартовым оборудованием и двумя спасательными шлюпками; в надстройке – вентиляционная, помещение для ацетилена, углекислоты, кислорода, фонарная кладовая.
Обшивка двухслойной конструкции с надувными шпангоутами. |
Вариант я сравнительно прост, но выступающие фланцы увеличивают габарит, могут быть повреждены при швартовке. Скругленный наружный фланец по варианту б, использованный на спасательных шлюпках, меньше повреждается при швартовке, вертикальный внутренний фланец не загромождает объем. Вариант в использован на рабочих шлюпках, которым чаще других приходится швартоваться. Поэтому конструкция защищена привальным брусом, в качестве которого используется канат, хорошо амортизирующий удары.
Мотолодка Неман-2. |
Применены 2-скуловые граненые обводы. При собственной массе 100 кг лодка имеет грузоподъемность более 300 кг. Фирма выпускает также однотипную с Мини-Бастер 5-местную лодку Бастер массой 145 кг с мотором мощностью 11 – 14 7 кВт ( 15 – 20 л. с.) в вариантах прогу-лочно-рыболовном, патрульном и рабочей шлюпки. Ворк-Бастер имеет усиленный корпус ( масса 200 кг) и релинг по периметру палубы.
Спуск спасательных средств на воду является наиболее сложным и ответственным этапом спасательной операции Длительное время вываливание за борт и спуск шлюпок на воду осуществлялись радиальными шлюпбалками. Из исходного положения А-В ( рис. 6.31) шлюпку сначала перемещали в положение Л – Въ е тем чтобы штевень беспрепятственно прошел основание шлюпбалки. Радиальные шлюпбалки пока еще находят применение для обслуживания небольших рабочих шлюпок.
Порядок спуска дежурной шлюпки
- разносятся носовой и кормовой фалини
- отдаются найтовы крепления шлюпки по-походному
- проверяется надежность крепления подъемного кольца шлюпки к разобщающему устройству
- проверяется положение рычага включения привода лебедки
- подается напряжение на электропривод лебедки
- приводятся в рабочее положение дистанционное управление тормозом лебедки и спусковой дистанционный фал разобщающего устройства
- при спуске шлюпки на ходу к ней присоединяется только носовой фалинь и закрепляется на борту судна за буксирное устройство
- снимается съемное леерное ограждение в месте спуска шлюпки
- проверяется отсутствие помех за бортом и в районе действия шлюпбалки
- производится посадка спусковой команды
- в соответствии с инструкцией по приведению в действие спускового устройства шлюпка приподнимается над палубой и вываливается за борт
- c помощью привода дистанционного управления тормозами лебедки производится спуск шлюпки либо с поста управления шлюпбалкой, либо со шлюпки
- при касании шлюпки воды отдается разобщающее устройство
- запускается двигатель
- в случае спуска шлюпки на ходу отдается носовой фалинь с помощью механизма разобщения фалиня под нагрузкой
- осуществляется отход шлюпки от борта судна
Если дежурная шлюпка является одной из спасательных, ее спуск производится установленным для спасательных шлюпок порядком. Подъем дежурной шлюпки производится с полным числом людей и снабжением в соответствии с инструкцией изготовителя шлюпбалки в зависимости от конструктивных особенностей дежурной шлюпки и спускоподъемного устройства.
Подготовка к пуску
Проверить крепление двигателя на транце шлюпки. Произвести внешний осмотр двигателя: целостность, комплектность. Поднять капот и проверить наличие неисправностей
Закрыть капот, обратив внимание на положение ручки пуска. Проверить по прибору наличие топлива в баке – он должен быть полный Присоединить топливный шланг стрелкой на груше к двигателю до щелчка в замке (снимается шланг нажимом на защелку) Другой конец топливного шланга присоединить к топливному баку
Пуск двигателя
- Подкачать грушей топливного шланга 5-6 раз топливо к двигателю.
- При температуре окружающей среды 0°С и ниже качнуть 1-2 раза кнопкой обогащения смеси.
- Ручку реверса поставить в нейтральное положение, иначе будет блокировка пуска двигателя.
- На левую руку надеть кольцо от линька ключа экстренной остановки двигателя, а сам ключ присоединить к красной кнопке на регуляторе оборотов.
- Ручку регулятора оборотов установить в нейтральное положение.
- Взяться за ручку тросового пускателя, выбрать слабину троса и не останавливаясь с ускорением потянуть трос на себя, пока не запустится двигатель. Тросовый пускатель плавно отпустить.
- Вращая ручку регулятора оборотов в одну и другую сторону проверить работу двигателя. При этом из контрольной трубочки должна литься вода, для подтверждения циркуляции воды.
Изменение режимов работы двигателя
- Холостой ход (XX) – < 2 мин.
- Номинальный режим (HP) – неограниченный
- Максимальные обороты (МО) – < 1 час
Если двигатель перегреется, то автомат снизит обороты до 2000 об\мин. Если струя охлаждающей воды прекратила поступать, поставить рукоятку оборотов ДВС в нейтральное положение и поработать 10 с или поднять его и прочистить приемную сетку. Поработать на XX до охлаждения ДВС.
Остановка двигателя
- Нормальная остановка производиться нажатием на красную кнопку.
- Экстренная остановка двигателя происходит при выдергивании рулевым ключа на лине от красной кнопки румпеля.
- При ударе дейдвудной трубы о подводное препятствие двигатель поворачивается из вертикального положения в горизонтальное.
8 Маркировка
8.1 Маркировка должна быть видимой, четкой, стойкой к коррозии и надежно прикрепленной.
8.2 Каждое спусковое устройство должно иметь маркировку, содержащую следующие сведения:
а) название изделия;
b) модель изделия;
c) название и адрес изготовителя;
d) допустимая нагрузка для лебедки и масса полностью нагруженной шлюпки;
e) серийный номер изделия;
f) дата изготовления; д) отметка о проверке.
8.3 В дополнение к 8.2 каждое спусковое устройство должно иметь маркировку с информацией об одобрении.
8.4 Устройство, которое соответствует требованиям настоящего стандарта, следует маркировать «ГОСТ Р ИСО 15516».
1 Область применения
Настоящий стандарт содержит требования к рабочим характеристикам, проектированию, конструкции, безопасности, техническому обслуживанию и испытанию спусковых устройств, в которых используются шлюпбалки с лопарями для спуска и подъема спасательных шлюпок.
Настоящий стандарт распространяется на спусковые устройства с использованием шлюпбалок с лопарями для спасательных шлюпок всех типов морских судов, включая спусковые устройства для скоростных дежурных шлюпок пассажирских паромов. Также настоящий стандарт распространяется на аналогичные устройства судов внутреннего плавания. Настоящий стандарт не распространяется на спусковые устройства для свободнопадающих спасательных шлюпок.
Примечание – Каждое положение настоящего стандарта, если ясно не заявлено иначе, также применяется к спусковым устройствам со шлюпбалками для дежурных шлюпок, предназначенных для спасания жизни в чрезвычайной ситуации на воде.

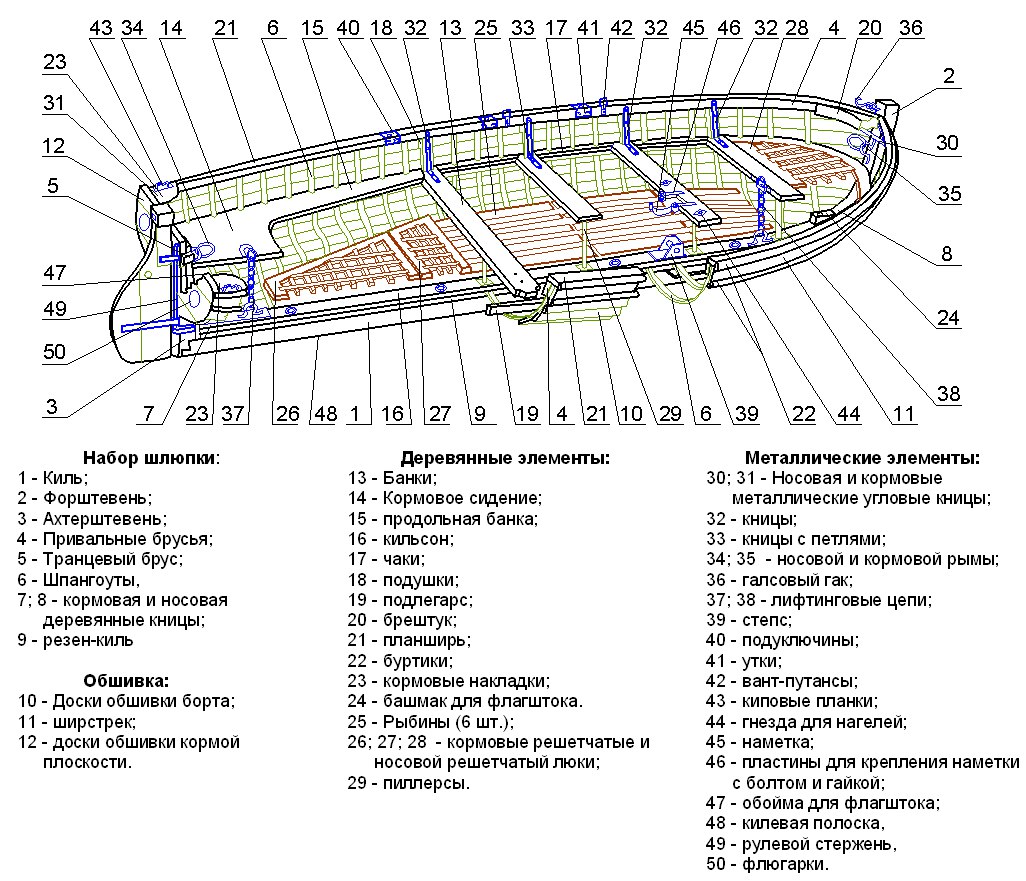

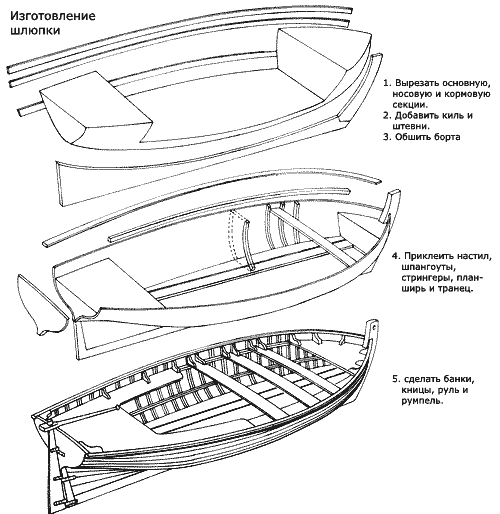

Основные элементы конструкции корпуса судна — катера
1 — настил палубы; 2 — бимс; 3 — карлингс; 4 — обшивка кокпита; 5 — слань; 6 — комингс кокпита; 7 — кормовая переборка; 8 — транец; 9 — моторная ниша; 10 — форштевень; 11 — киль; 12 — бортовая (наружная) обшивка; 13 — планширь; 14 — скуловой стрингер; 15 — палубный стрингер; 16 — полубимс; 17 — скуловая кница; 18 — бортовой стрингер.

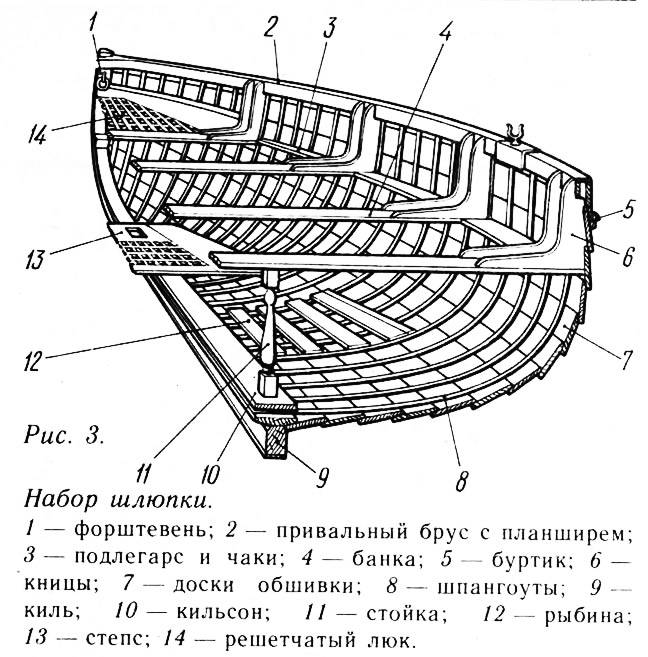

Киль — основная продольная связь, идущая по всей длине судна от форштевня до ахтерштевня в виде балки. Киль является элементом, обеспечивающим прочность судна.
Форштевень — переднее конструктивное оформление (продолжение киля). Им заканчивается набор корпуса судна с носа. У маломерных моторных судов форштевень, как правило, наклонный, плавно переходящий в киль.
Ахтерштевень — конструктивное оформление кормовой оконечности судна (продолжение киля). Им оканчивается набор корпуса судна с кормы. Ахтерштевень может состоять из двух частей: передней — старнпост, через который проходит гребной вал, и задний — рудерпост, на который навешиваемся руль. На моторных лодках с кормы находится транцевая доска (транец).
Стрингеры — внутренние продольные связи для крепления обшивки. Они делятся на бортовые и днищевые — кильсоны.
Карлингсы — продольные подпалубные связи.
Шпангоуты — поперечные бортовые связи корпуса. Расстояние между двумя шпангоутами называется шпацией. В теоретическом чертеже штангоутами называют обводы поперечного сечения судна.
Бимсы — поперечные подпалубные связи палубы. Корпус маломерного судна можно разделить поперечными переборками, которые делаются водонепроницаемыми. Переборки доходят до палубы или различны по высоте. Крайняя носовая часть судна между форштевнем и первой носовой переборкой называется форпиком, крайний кормовой отсек — ахтерпиком.
Привальный брус:
— продольный брус с внутренней стороны борта деревянной шлюпки на высоте ватерлинии, а чаще выше нее, связывающий верхние концы шпангоутов одного борта;
— деревянный или металлический брус, установленный снаружи борта для предохранения судна от повреждения во время ударов при швартовке.
Планширь — плоский брус, накрывающий кромку обшивки и торцы шпангоутов.
Буртик — продольная деревянная обносная рейка с наружной стороны бортов, которая выполняет роль наружного привального бруса, служащего для защиты бортов от повреждения.
Комингс — конструкция, окаймляющая вырез в палубе для ограждения люков и кокпитов от захлестывания их водой.
Слань, или пайол — щиты из досок, которые укладываются на шпангоуты для предохранения их и обшивки.
Кроме корпуса, маломерное судно имеет ряд устройств: рулевое, швартовное, якорноеи т. д.
Наш Telegram-канал: https://t.me/motolodki_katera. Подписывайтесь!
Поделитесь этой страницей в соц. сетях или добавьте в закладки:
3 Термины и определения
В настоящем стандарте применяются термины по ИСО 3828, а также следующие термины с соответствующими определениями:
3.1 укомплектованная шлюпка (non-loaded boat): Полностью укомплектованная спасательная или дежурная шлюпка без людей.
Примечание – Далее спасательная шлюпка и дежурная шлюпка называются «шлюпка».
3.2 легко нагруженная спасательная шлюпка (light-loaded lifeboat): Полностью укомплектованная спасательная шлюпка с командой на борту.
Примечание – Количество членов команды обусловливается проектом, и команда шлюпки состоит по меньшей мере из двух человек массой 75 кг каждый.
3.3 полностью нагруженная спасательная шлюпка (fully loaded lifeboat): Спасательная шлюпка, полностью укомплектованная людьми и снаряжением.
3.4 шлюпбалка (boat davit): Основная конструкция спускового устройства и ее принадлежности, включающие в себя несущий такелаж, цепи, найтовы, прижимные устройства и т. д.
3.5 оснастка шлюпбалки (loose gear): Элементы или узлы в сборе, выдерживающие тяговое усилие при подъеме шлюпки.
Примеры – Лопари, блоки, подвесные цепи, связующие звенья, проушины с приливом, хомуты, гаки, вертлюги, крепления и другие элементы, которые несут нагрузку при спуске и подъеме шлюпок.
3.6 лебедка спасательной шлюпки (lifeboat winch): Лебедка, используемая для спуска на воду и подъема спасательной шлюпки.
3.7 лебедка дежурной шлюпки (rescue boat winch): Лебедка, используемая для спуска на воду и подъема дежурной шлюпки.
Примечание – Далее лебедка спасательной шлюпки и лебедка дежурной шлюпки называются «лебедка».
3.8 максимальная рабочая нагрузка (maximum working load): Нагрузка, приложенная к спусковому устройству при спуске полностью нагруженной шлюпки с максимально допустимой массой.
3.9 максимальная нагрузка при подъеме (maximum recovering load): Нагрузка, приложенная к спусковому устройству при подъеме шлюпки с максимально допустимой для подъема массой.
Примечание – Это определение относится к массе легко нагруженных спасательных шлюпок и к массе полностью нагруженных дежурных шлюпок. Для спасательных шлюпок, которые также используются для спасания людей в чрезвычайных ситуациях, определение 3.9, относясь к массе укомплектованной шлюпки, включает в себя дополнительно массу минимум 6 человек.
3.10 наименьшая нагрузка при спуске (lightest launching load): Нагрузка в спусковом устройстве при спуске укомплектованной шлюпки с наименьшей массой, которая может быть использована с данным устройством.
3.11 максимальное тяговое усилие лебедки (maximum working load of winch): Максимальное усилие в лопарях на барабане лебедки при спуске и подъеме шлюпки.
3.12 грузоподъемность лебедки (hoisting load of winch): Усилие в лопарях на барабане лебедки при подъеме груза с максимально допустимой для подъема массой.
3.13 максимальная нагрузка на лебедке при спуске (maximum governing load): Усилие в лопарях на барабане лебедки при спуске шлюпки с максимально допустимой массой.
3.14 угол наклона троса по отношению к оси барабана лебедки (fleet angle): Угол между направлением троса при выходе с барабана и плоскостью, перпендикулярной оси барабана.
