Электрическая схема проводки китайского скутера 4т 125 и 150 cc

В этой публикации Вашему вниманию предложена схема электрооборудования китайского четырехтактого скутера Viper Storm 150 (Вайпер Шторм) и ему подобных. Также Вы можете скачать схему себе на компьютер, нажав на картинку.

Представленная электрическая схема проводки актуальна для таких китайских скутеров 4т 125 и 150 кубов:

• ABM — Sprinter 150, Vulcan 150
• Alfamoto — Bison 150, Fighter 150, Saigak 150
• Baotian — BT151 T-2, BT125Т-2/17
• ВМ Балтмоторс — Galaxy 125, Maxxy 125, Biwis125, Action 6
• CPI — Oliver Sport 125, Oliver City 125
• Corsa — Fratello 150
• Defiant — Lamberti DT125T, Velon DT125QTB, Maxo 150, Spike 150, Booster 150, Reflex 150, Reaper 150, Wudo 150
• Daelim — Trans 125, Delfino 125, S1 125, SL 125 History
• E-Moto
• Forsage — FT-150T-6, FT-150T-6C, Saturn 150, Neo 150, Ufo 150
• Fada — FD150QT-15
• Honling — Boomerang 125, Joker 125
• Hyosung — MC 150
• Irbis — Centrino 125, SLX 125, ZR 125, Nirvana 150
• Jialing — JL125T, JL150T-6, JL150T-7
• Кeeway — Аrn 150, Focus 150
• Kinlon Rus — JL125T-C, JL125T-E, JL125T-10, JL125T-10E
• Kinroad — XT125T-8, XT150T-8 Wind Hunter
• Kymco — Grand Dink 125, Grand Dink 150, Agility 125
• Lifan / ЗиД-Lifan — LF 125T, LF150QT-8, LF150QT-15
• Patron Rus — Leo 125, Major 150
• Qingqi — QM125T-R
• Reggy — Fantom RG125S1250-1251
• RM Rus Русская механика — Brilus 125-12E, RM-X125-12С
• Skymoto — Bravo 150, Rio 150, Asia 150
• SYM — VS-150, RS-125, RS-150
• Vento — Phantom GT5, Hantera GT5, Triton R4
• Viper — Legend 125, Cruiser 150, Storm 150, Fabius 150, Volcano 150, Matrix 150, F1-150, Mega 150, Nova 150, Victory 150
• Xinling — TXM125-E, TXM125 Winq
• Yinxiang — YX150

Скачать схему

Эл схема китайского скутера с индикатором боковой опоры

Скачать схему

Владимир Иванов/ автор статьи

Автомеханик с опытом более 20 лет в ремонте и обслуживании автомобильной и мотоциклетной техники. Пишу статьи и отвечаю на вопросы посетителей сайта skuterov.ru

Особенности обслуживания

К сожалению, поставщики мототехники не всегда учитывают особенности исполнения того или иного вида транспортного средства, предполагая, что низкая цена – главнее. В частности, большинство поступающих под брендом ALPHA мопедов в Россию, не рассчитаны на наши климатические и дорожные условия.

Проявляется это в следующем:

1. Большинство мопедов эксплуатируется по бездорожью (в сельской местности, для поездок на природу, рыбалку и т.п.). А заводские шины, литые обода, пружины и амортизаторы не рассчитаны на подобные нагрузки;
2. Качество бензина и масла также далеко от идеального, что влияет на эксплуатационные параметры мопеда;
3. Мопед не предусматривает эксплуатацию при минусовых температурах.

Совет: От сурового климата особенно страдает проводка мопеда Альфа, поскольку ее изоляция выполнена из дешевого пластика. При отрицательных температурах она становится хрупкой и разрушается. Опытные владельцы после покупки заменяют ее на проводку с резиновой изоляцией.

Таким же путем, как и проводка на мопед Альфа, с помощью замены излечиваются и другие «болезни» мопедов Альфа. В частности:

1. Заводские шины заменяются более износоустойчивыми;
2. Литые диски заменяются традиционными ободами со спицами;
3. Амортизаторы переустанавливаются с отечественных мотоциклов.

Элементы цепи зажигания

Система зажигания является важным элементом в работе всего скутера. От нее зависит формирование искры и точно рассчитанный импульс, который поджигает топливо.

В состав схемы зажигания скутера входит множество компонентов, которые отвечают за определенную работу.

Модуль зажигания CDI

Первым в списке элементов стоит модуль CDI. Эта аббревиатура означает Capacitor Discharge Ignition — зажигание от разряда конденсатора.

Модуль коммутатора выполнен в неразборной коробке, поэтому при выходе его из строя он меняется на новый. К нему подключается 5 проводов, разведенных по всей схеме зажигания скутера.

Блок запрятан внутри скутера, подобраться к нему не просто. Пластиковые накладки придется полностью демонтировать.

Катушка зажигания

Назначение этого компонента – быстрый импульс высоковольтного напряжения по сигналу коммутатора. Оно поступает прямо на свечу, где преобразуется в искру.

Находится катушка с правой стороны скутера — китайца и крепится к его несущей конструкции. Распознать ее просто – она выполнена в виде пластиковой бочки. С обратной стороны находится подключенный толстый провод. Именно он переносит разряд по схеме от трансформатора на свечу.

Для защиты от попадания грязи и пыли катушка помещена в резиновый чехол.

Свеча зажигания

Ее функция проста – образовать искру и поджечь смесь внутри цилиндра. В скутере используется свеча типа А7ТС.

Ее положение скрыто от глаз, но опытные владельцы знают, где ее искать. Пройдя по высоковольтному проводу, доходим к блоку двигателя и колпачку свечи.

Резиновый уплотнитель защищает контакт от случайного электрического пробоя. Снимается небольшим усилием по направлению к себе. Сильно дергать за провод не стоит – колпачок может оторваться.

Выкручивается свеча торцовым ключом. После извлечения нужно осмотреть цвет контактов, их состояние. Показатель хорошей работы двигателя – коричневый оттенок без следов нагара. Отклонение от нормы свидетельствует о сбоях в работе карбюратора.

Стартер

Прибор служит для облегченного запуска двигателя скутера, без использования кик-педали. Стартер размещается в средней части мопеда, возле двигателя. Чтобы его открыть, необходимо снять декоративный пластик.

Подключается стартер через пусковое реле, которое находится на раме скутера.

Датчик и индикатор топлива

Датчик измеряет количество бензина в баке и сигнализирует о необходимости заправки. Он находится в самом баке и соединен тремя проводами.

Индикатор напрямую связан с датчиком. Оба питаются стабилизированным током с выпрямителя. Если наблюдаются проблемы в работе индикатора, следует проверить подключение к схеме.

Напряжение подается только при включенном замке зажигания.

Реле поворотов

Прерыватель служит для управления фонарями поворотов. При замыкании кнопки, реле выдает импульсы тока, частотой 1 Гц.

Находится блок под панелью приборов. Чтобы поменять реле нужно снять пластмассовую защиту.

Коммутация схемы не представляет сложности. При правом повороте, напряжение течет по синему проводу, который отвечает за соответствующие лампы. Левое положение переключателязамыкает серую шину на оранжевую.

Параллельно к магистралям схемы поворотов подключены дублирующие лампы на панели приборов. Они сигнализируют о включенных лампах с конкретной стороны скутера.

Звуковой сигнал

Назначение звукового клаксона понятно всем. На скутере он расположен возле реле-ограничителя.

Питается сигнал постоянным током через замок зажигания и активируется кнопкой на руле мопеда. Компонент является неразборным, поэтому при выходе из строя его меняют полностью.

Схема подключения (распиновка) коммутатора мопедов Delta и Alpha

Каждая модель мопеда или скутера имеет свою определенную модель коммутатора, а также разьемы подключения. Распиновка также может отличаться, причем в некоторых случаях, значительно.

Если вам нужно знать, как именно должен подключаться коммутатор ваших мопедов Alpha или Delta, а также конкретное назначение каждого провода, всю информацию вы найдете в приведенной ниже схеме.

Обратите внимание, что одни и те же коммутаторы могут устанавливаться и на другие мопеды китайского производства,  абсолютных клонов мопедов Alpha и Delta, и таких очень много

Распиновка коммутатора на самом деле предельно проста. Под цифрой 1 должен находится черно-желтый провод, который идет к катушке зажигания.

Под цифрой 2 находится черно-красный провод, который отвечает за питание.

Контакт, который указан цифрой 3 не используется вообще, а точнее он отсутствует.

4 контакт, черно-белый, отвечает за выключение двигателя (глушилка) и ведет к замку зажигания.

Контакт под номером 5, сине-белый, идет к датчику холла.

Ну и 6, зеленый, это масса.

Фишка на этих коммутаторах всегда зеленого цвета, это видно на первой фотографии.

Фольксваген Гольф 3, Венто руководство по эксплуатации, обслуживанию и ремонту

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на фольксваген гольф 3 электросхема и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

Самые распространенные из них:.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату. Вот, в принципе, и.

10.20. Электросхемы

Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает минуты. Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связиили написать нам письмо на info krutilvertel.

Перейти в личный кабинет. Копирование, перепечатка, либо использование материалов данной страницы для воспроизведения, переноса на другие носители информации запрещено.

Устройство электронного зажигания скутера

Современная система зажигания скутера 4т устроена следующим образом: коммутатор и катушка, являющиеся ее основными элементами, обеспечивают подачу высокого напряжения на свечу зажигания, которая вырабатывает электрический разряд, способный воспламенить топливо. Катушка формирует высокое напряжение благодаря электромагнитной индукции. Коммутатор нужен для распределения напряжения его прерывания в нужный момент. Внутри содержится электронная схема, тиристор и три выхода для проводов. В нужный момент коммутатор подает напряжение или отключает его.

Принцип работы системы зажигания скутера таков: от аккумулятора подается напряжение на катушку, которая часто завязана с коммутатором в одном блоке, коммутатор подает напряжение на свечу, решает, когда его прерывать. Смесь в цилиндрах загорается в нужное время. От того, как настроено и выставлено зажигание, зависит правильность работы двигателя и то, будет ли он вообще заводиться.

Коммутатор

У многих моделей скутеров коммутатор объединен с катушкой, поэтому при выходе из строя одного из устройств приходится менять блок целиком. Стоят такие запчасти недорого.

Внешне коммутатор похож на пластиковый коробок. Внутри находится микросхема, разнообразная электроника, которая ремонту не подлежит. Кроме этого, там имеется тиристор. Задачей этого элемента является прерывание электрического импульса в нужный момент; для этого он имеет три вывода. При попадании тока на один из них тиристор превращается в проводник, а ток перемещается от входного контакта к выходному. При достижении определенного напряжения и спаде тока импульс прерывается, после этого датчик Холла возвращает тиристор в исходное положение, чтобы сигнал поступал вновь на третий вывод. Процесс повторяется всякий раз, как напряжение поступает снова.

Схема проводки мопеда дельта китай

Принципиальная электрическая схема китайских скутеров изображена на рисунке:

Как и в других электрических соединениях, на мопедах любых кубов существует общий провод. На данной схеме им выступает минусовая шина, проходящая по всему кузову. Соответствующая клемма аккумулятора также соединена с рамой скутера, что обеспечивает беспрерывный контакт массы каждого электрического компонента с источником питания.

Электрика и электрооборудование скутера

Основными компонентами в схеме 4т мопеда являются:

• центральный замок;
• источник зарядки аккумулятора – генератор;
• ограничитель напряжения;
• системы образования и контроля искры;
• управляющие элементы для фар, стоп-сигнала, поворотов;
• индикатор уровня топлива в баке.

В зависимости от модификаций и кубов скутера, в панель приборов может включаться тахометр – прибор контроля количества оборотов двигателя.

Все перечисленные узлы общей схемы выполняют строго назначенную им роль. Выход из строя хоть одного из них ведет к прекращению работы подключенных приборов. Поэтому контроль исправности основных элементов необходимо проделывать каждый определенный период, с целью профилактики.

Cхема подключения (распиновка) коммутатора скутера | Scooter-mania.ru

В этой статье будут представлены схемы подключения (распиновки) коммутаторов, самых популярных у нас в России моделей скутеров. Также, по возможности коммутаторы будут вскрываться с целью детального изучения ихнего содержимого.

Начнем с модели коммутатора устанавливаемого на китайские скутеры оснащаемые двигателем 139QMB. Такой коммутатор имеет тип DC-CDI, встречается на «китайцах» довольно редко.

Распиновка:

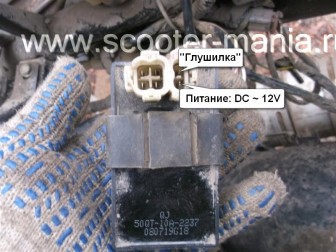

Такой коммутатор имеет тип AC CDI, устанавливается на подавляющие большинство «китайцев» оснащаемых двигателями 139QMB, 157QMJ.

Распиновка:

Данный коммутатор после вскрытия.

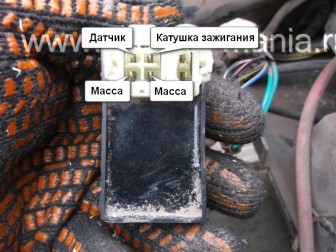

Такой коммутатор имеет тип AC CDI, устанавливается на китайские мопеды «Альфа» и «Дельта» оснащаемые двигателем 1P39FMB.

Распиновка:

Обозначения:

«Глушилка» — провод идущий в разъем замка зажигания или в разъем сигнализации, во время выключения зажигания провод закорачивается на массу и скутер глохнет.

Датчик — провод идущий с магнитоиндукционного датчика генератора.

Питание: AC ~ 160V — питание коммутатора осуществляется переменным напряжение непосредственно с катушки (наводящей) генератора.

Питание: DC ~ 12V — питание коммутатора осуществляется постоянным напряжением непосредственно с аккумуляторной батареи.

Реле-регулятор

Это тот самый выпрямитель, который преобразует переменное напряжение в постоянное, диапазоном 13,5-14,9 В. Ц

.

Регулятор размещен под пластмассовой крышкой скутера в передней части. Он прикреплен к металлической подложке для лучшего отвода тепла.

Основными цепями схемы реле являются:

1. Зеленый провод – общий.
2. Красный – выход преобразованного и стабилизированного напряжения в установленных пределах.
3. Белый и желтый – вход переменного тока на регулятор. За счет электроники, напряжение преобразуется в мощные импульсы. По желтому проводу питается сильная нагрузка бортовой сети – фары и подсветка панели приборов.

Ток для ламп не стабилизированный, но ограничен до допустимых значений. При больших оборотах генератора напряжение выходит за рабочие диапазоны ламп, что ведет к их перегоранию. Ситуация отлично знакома тем, кто сталкивался с неисправными реле-регуляторами.

Из-за одного узла можно в считанные секунды лишиться всех лампочек, поэтому следить за бортовым напряжением следует регулярно.

Электрическая схема для китайских скутеров 4т –

Любой владелец скутера, срок которого далеко за 5 лет сталкивался с проблемой в электрике, и часто решить такую проблему можно только при помощи имеющейся электрической схеме проводки. На этот раз мы представляем вам схему для 4-х тактных скутеров.

Данная схема подходит для скутеров с 4-х тактным двигателем, имеющим мощность от 125 до 150 см. куб. Стандартно схема подходит для популярного скутера Вайпер Шторм, но также подобные технологии сборки имеются в большинстве китайских скутеров. Ниже приведен список моделей скутеров для который подходит данная схема.

Электрическая схема проводки для 4т скутеров, имеющим тахометр
