Cхема подключения (распиновка) коммутатора скутера
В этой статье будут представлены схемы подключения (распиновки) коммутаторов, самых популярных у нас в России моделей скутеров. Также, по возможности коммутаторы будут вскрываться с целью детального изучения ихнего содержимого.
Начнем с модели коммутатора устанавливаемого на китайские скутеры оснащаемые двигателем 139QMB. Такой коммутатор имеет тип DC-CDI, встречается на «китайцах» довольно редко.
Такой коммутатор имеет тип AC CDI, устанавливается на подавляющие большинство «китайцев» оснащаемых двигателями 139QMB, 157QMJ.
Данный коммутатор после вскрытия.
Такой коммутатор имеет тип AC CDI, устанавливается на китайские мопеды «Альфа» и «Дельта» оснащаемые двигателем 1P39FMB.
«Глушилка» — провод идущий в разъем замка зажигания или в разъем сигнализации, во время выключения зажигания провод закорачивается на массу и скутер глохнет.
Датчик — провод идущий с магнитоиндукционного датчика генератора.
160V — питание коммутатора осуществляется переменным напряжение непосредственно с катушки (наводящей) генератора.
12V — питание коммутатора осуществляется постоянным напряжением непосредственно с аккумуляторной батареи.
DC CDI коммутатор
Один из наиболее известных коммутаторов в силу несложности подсоединения. Самый обычный из них имеет только 4 контакта для таких проводов:
Не глядя на простоту, есть много коммутаторов данного вида. Есть с ограничителем максимальных оборотов и без, с переменой фаз опережения зажигания, с добавочными контактами для самых различных надобностей. В частности, к неким коммутаторам дозволительно “зацепить” боковую подставку, при открытии какой двигатель не раскрутится до оборотов, при каких включается сцепление. Делается это для того,чтоб застраховать водителя от опасных необдуманых поступков.
Принцип работы реле:
Правильная схема, в которой показан смысл использования реле представлен ниже. Управляя катушкой электромагнитного реле через ключ SA1 малым напряжением и током , реле замыкает пару контактов K1.1 и коммутирует большее напряжение и ток на лампу HL1. Зачем это нужно? Казалось бы, а почему не использовать просто SA1 и батарею в 12 вольт, просто подавая через нее ток. Да всё просто, таким образом слаботочные цепи управляют силовыми, при этом сохраняя контакты переключателей SA1 от перегорания и экономя силовые части цепей (провода больших сечений, габаритные размеры изделий), переключатель SA1 не рассчитан на силовую нагрузку и большее напряжении и таким образом развязан с силовой частью.
А теперь перейдём к простейшей схеме для мотоцикла, которую можно сделать своими руками. Но прежде нужна эта самая схема! Во первых разобьём электропроводку мотоцикла на несколько узлов и опишем их в условно графической схеме. Такая схема даёт наглядность всей картины в целом. Сами же блоки проще рассматривать по отдельности.

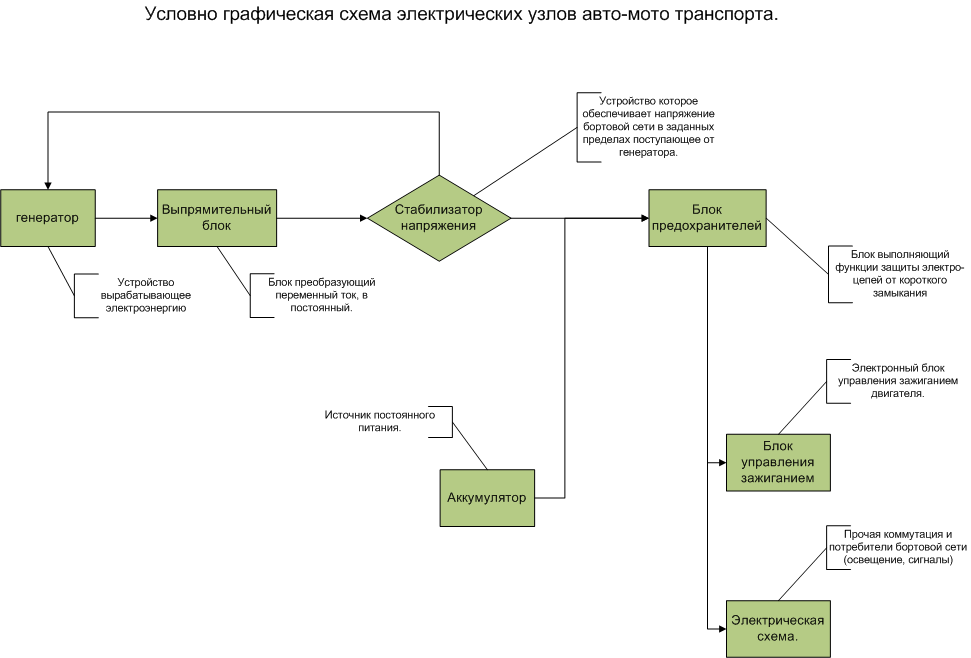

Перед вами представлена условно графическая схема узлов электрической цепи мотоцикла в целом. Разберём значение и функции блоков.
Блоки:
– Генератор. – Выпрямительный блок. – Стабилизатор напряжения (Регулятор) . – Источник питания. – Блок предохранителей. – Блок управления зажиганием. – Электрическая схема потребителей (стартер, свет, повторители и прочее.)
Генератор – машина преобразующая механическую энергию в электрическую. Генератор связан с двигателем через шестерни, ременную и прочую связь. Во время работы двигатель одновременно вращает генератор, который в свою очередь вырабатывает электрическую энергию. Генератор может быть как постоянного, так и переменного тока. Будем рассматривать генератор переменного тока.
График зависимости переменного напряжения от оборотов двигателя. Если простым языком, то чем быстрее вращается двигатель, тем больше вырабатывает энергии генератор.
Так как бортовая сеть рассчитана на работу с постоянным током при напряжении в 12В, то нам необходимо выпрямить ток и стабилизировать напряжение.
Выпрямительный блок – преобразователь входного электрического тока переменного в постоянный. Выполняется на полупроводниковых диодах.
Технологии на месте не стоят и на фото выше, слева, так называемая “подкова” диодная сборка используемая в генераторах, а справа диодная сборка того же принципа, но гораздо меньшая в габаритах. И то и другое можно применить в схемах.
Стабилизатор напряжения (регулятор) – электромеханическое или электрическое полупроводниковое устройство позволяющие изменять величину напряжения на выходе. Самый простой смысл работы регулятора в том, что пока напряжение на превышает 14В в сети, регулятор подаёт на обмотку возбуждения генератора напряжение, как только выросли обороты, при который напряжение выше 14В, регулятор отключает обмотку возбуждения и генератор перестаёт генерировать энергию и по сути крутится в холостую. Вероятнее всего не правильно называть данную систему стабилизатором напряжения, так как стабилизатором это не является, но суть обеспечить более или менее стабильное бортовое питание.
На фото выше реле-регулятор, по габаритам разные и по исполнению. Первый электромеханический и большой, два последних более современные и электронные выполненные на полупроводниковой элементной базе.
Более подробно работа узлов: Генератор, Выпрямитель, Реле-регулятор описывалось в статье Реставрация, проверка, подключение генератора Г424
Источник питания – Аккумулятор постоянного тока. Прежде всего требуется для первоначального пуска двигателя и поддержания бортовой сети в пределах 12В в тот момент, когда генератор не обеспечивает при вращении нужного напряжения. По сути, запущенный двигатель будет работать и без аккумулятора. Во время того, когда генератор обеспечивает сеть необходимой энергией – аккумулятор заряжается.
Блок предохранителей – обеспечивает защиту электрических цепей от короткого замыкания. Суть данного блока в наборе плавких вставок рассчитанных на определённый ток. Если предохранитель ниже номинала потребляемой энергии, то он перегорит и отключит участок цепи от бортовой цепи. Потому, предохранитель должен иметь номинал больше по току потребляемой энергии цепи в штатном режиме работы и при этом значение номинала должно быть таким, чтобы при КЗ предохранитель сгорел раньше, чем проводка.
Про блок предохранителей дополнительно можно посмотреть здесь Блок предохранителей
Ну и теперь, рассмотрим более подробно электрическую схему потребителей.
Peugeot SV 125 et SV 125 L (1991-1995) / Honda CB 750 F II Seven Fifty (1992-2000) – Revue Moto Technique (RMT 95.3)
Technical manual from the series Revue Moto Technique (RMT 95). Describes maintenance and repair of the:- Peugeot scooters SV 125 and SV 125 litre (F121, 1991-1995)- Honda motorcycles CB 750 F II Seven Fifty (RC 42 and RC 42A, 1992-2000).
- This French repair manual for the Peugeot SV125 scooters and Honda CB750 F II Seven Fifty motorcycles contains extensive chapters about the engine (including the carburettor or injection system, fuel system, cooling, lubrication and ignition), the clutch and gearbox, the electrical system with the starter motor and alternator.
- Also work on the front fork, the steering column, the suspension and the brakes is covered in detail.
- Complete with adjustment data, torque wrench settings and wiring diagrams.
Sagem S2000. Идентификация
ЭБУ, с которого мы начнём, Sagem S2000, устанавливался на автомобили Citroen и Peugeot:
- Citroen Berlingo M49 2000-2001 с двигателем KFW TU3JP
- Citroen C5 I 2001-2004 VAN с двигателем 6FZ EW7J4
- Citroen Saxo II 2000-2003 с двигателем KFW TU3JP
- Citroen Xsara II 2000-2006 с двигателем KFW TU3JP
- Peugeot 106 1996-2004 с двигателем KFW TU3JP
- Peugeot 206 2001-. с двигателем KFW TU3JP
- Peugeot 306 1998-2003 с двигателем KFW TU3JP
- Peugeot 307 2001-2005 VAN с двигателем KFW TU3JP
- Peugeot 406 1997-2003 с двигателем 6FZ EW7J4
- Peugeot Partner M49 1996-2002 с двигателем KFW TU3JP
Внешние признаки Sagem S2000
Глядя на этот тип ЭБУ Sagem и его стикеры (наклейки), нужно обратить внимание на номер HOM: S2000-2B — вместо «2B» может быть любое цифро-буквенное значение, а «S2000» говорит о том, что блок относится к самому первому типу этих блоков. В технической документации PSA их так и называют Sagem S2000 (иногда можно встретить обозначение Sagem S2000P). Три разъёма этого ЭБУ, содержат 84 контакта, в три ряда — 24х36х24
Верхний ряд контактов (A4. H4, A1. M1 и A1. H1) отсутствует. Это отличительная черта ЭБУ автомобилей, которые оснащены дроссельной заслонкой с механическим приводом (педаль газа и дроссель соединены тросиком)
Три разъёма этого ЭБУ, содержат 84 контакта, в три ряда — 24х36х24. Верхний ряд контактов (A4. H4, A1. M1 и A1. H1) отсутствует. Это отличительная черта ЭБУ автомобилей, которые оснащены дроссельной заслонкой с механическим приводом (педаль газа и дроссель соединены тросиком).
Если открутить заднюю крышку ЭБУ, можно увидеть полностью залитую компаундом, плату. Из компаунда будет выступать электролитический конденсатор. Так вот на первых блоках Sagem S2000, он расположен там, где показано на фотографии выше.
Устройство системы зажигания скутеров
Система зажигания скутера нужна для того, чтобы воспламенять бензин, попадающий в цилиндры
Очень важно, чтобы момент возгорания был выбран точно, иначе скутер не поедет. Воспламенение обеспечивает мощный электрический разряд, выдаваемый свечой зажигания
Для этого требуется напряжение не менее 15 000 Вольт, получить его можно только благодаря катушке зажигания, которая преобразует напряжение, подаваемое аккумулятором. На старых моделях устанавливалось контактное кулачковое зажигание, современные оснащаются бесконтактным, которое показывает себя лучше и практичнее.
Актуально про Peugeot
Peugeot готується до випуску 300-кубового мотоциклу
Мотоциклетний підрозділ Peugeot розширює свої горизонти, виходячи за межі сегменту скутерів.
Peugeot представила скутер-кросовер для міста та бездоріжжя
Чутки про появу позашляхового скутера в модельній лінійці Peugeot Motocycles ходили давно. Тепер компанія представила свій Peugeot XP400 офіційно.
Peugeot готовит новую линейку мотоциклов
В скором времени количество мотоциклов подразделения Peugeot Motorcycles увеличится.
Концепты Peugeot P2X Roadster / Cafe Racer
Компания Peugeot представила концепт мотоцикла P2X, причем в нескольких версиях: 125-кубовый роадстер, 300-кубовый кафе рейсер. Не совсем понятно, почему не придумали две разные модели…
Электроскутер Peugeot 2.0 e-powered by GenZe
Компания Peugeot Scooters представила новый электроскутер Peugeot 2.0 e-powered by GenZe, который предлагается как идеальное транспортное средство для города.
Peugeot и Citroen построили «кренящийся» трехколесный гибрид
Французская группа PSA Peugeot Citroen представила трехколесный концептуальный гибрид для поездок по городу и пригородным районам.
Компания Peugeot показала новый скутер StreetZone 50
Компания Peugeot представила скутер Peugeot StreetZone 50 2017, который будет продаваться в широком спектре расцветок.
Компания Peugeot выпустила электрический самокат
Компания Peugeot совместно со швейцарской фирмой Micro разработала самокат, оснащенный электромотором и системой рекуперации энергии. Новинка получила название e-Kick.
Новый скутер Peugeot Django S 2016
Компания «Peugeot Scooters» представила городскую версию популярного скутера Django, представленного впервые на мотошоу EICMA 2013.
Peugeot представил новый вариант скутера Speedfight 4
Французский производитель Peugeot выпустил новую версию своего популярного скутера Speedfight 4 – под названием Total Sport.
Новая версия скутера Django от Peugeot
Французский автомотопроизводитель Peugeot вывел на рынок новую версию своего скутера по имени Django.
Компания Piaggio подала в суд на Yamaha и Peugeot
Компания Piaggio обратилась в итальянский суд с утверждением, что компании Yamaha и Peugeot нарушают авторское право на концепцию наклоняющейся подвески для трехколёсных скутеров.
Peugeot представил спортивную версию скутера Vivacity
Французский автоскутеропроизводитель Peugeot на днях представил спортивную версию своего популярного скутера Vivacity 125 – под названием Vivacity 125 RS.
Коммутатор АС
Различается от DC коммутаторов возможностью обходиться без стабильного тока 12V. Устроен он немножко иначе, потому что, при наличии более обычной конструкции, обладает более сложным вариантом подсоединения к электрической цепи. В отличие от DC коммутаторов, АС коммутаторы бывают в большей степени без ограничителя предельных оборотов в силу небольших размеров и достаточно простой конструкции, они могут похвалиться возможностью отлично действовать при нехватке целого ряда узлов, без каких DC коммутатор трудиться не сумеет в принципе. Даже, если снять аккмулятор, реле-регулятор, замок зажигания, сохранить лишь высоковольтную катушку генератора и датчик Холла и все-равно скутер будет запускатся и ездить. Есть достаточно мудрено организованные коммутаторы предоставленного типа, которые способны соперничать с DC типом, но это редкость. Не глядя на отсутствие надобности в постоянном токе, АС очень сильно находятся в зависимости от переменного тока и взаимосвязи блока двигателя с рамой,и если Вы спалили или повредили одну катушку в генераторе, которая производит высокое напряжение, то мотороллер не запустится ни при каких обстоятельствах.

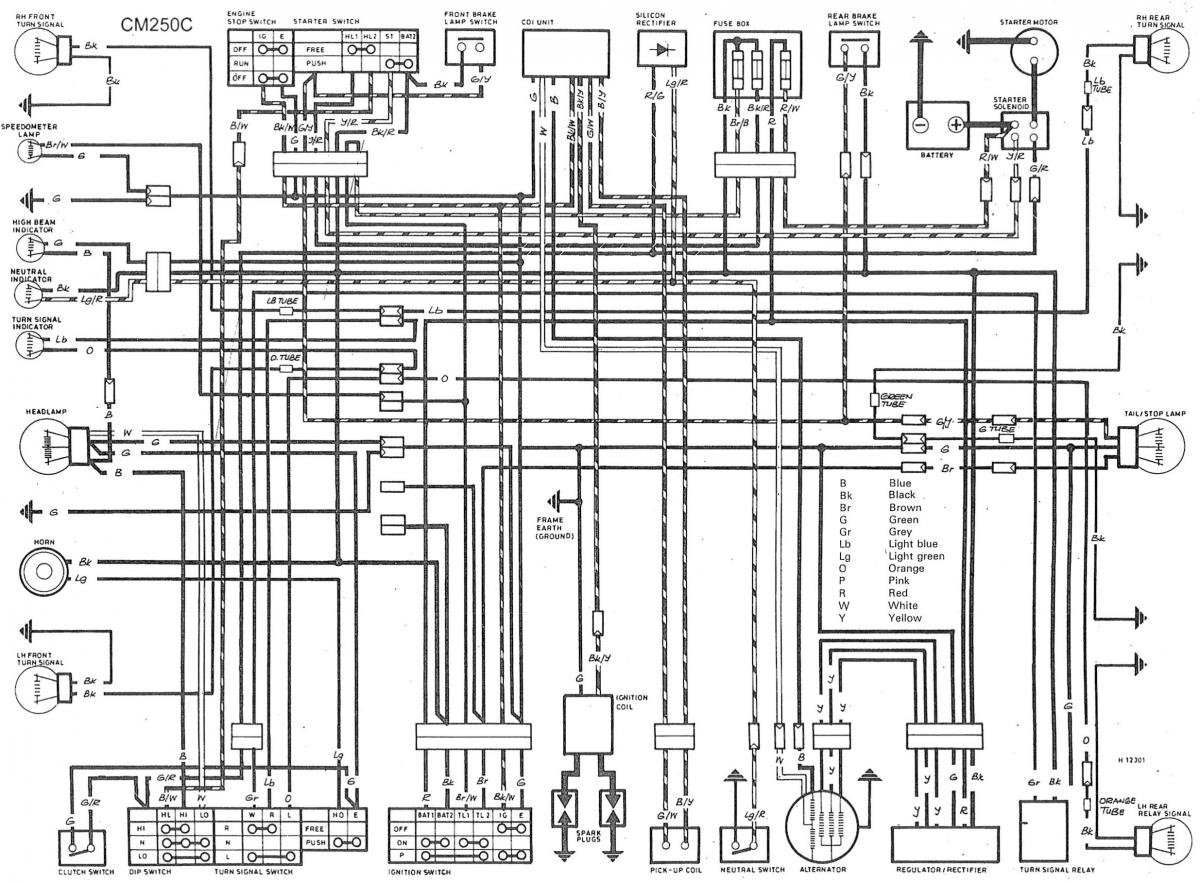

Схема проводки мотоцикла
Предложенная схема выполнена на реле (RL), лампах (L), светодиодах (D) и переключателях (S). Так же в схеме присутствуют предохранители обозначены (F). На схеме отсутствует реле повторителей, что на самом деле является генератором импульсов и реле, при включении которое замыкает и размыкает контакты. Вместо реле повторителей на схеме подключен генератор (repitor), а сам переключатель поворотов подписан “REPIT” Питание схемы производится через подключение PW, в эту же точку приходится подключение от реле-регулятора подающего питание от генератора. Блок зажигания здесь не представлен. На светодиодах D5-D9 собрана эмуляция приборной доски, при включении того или иного потребителя, индикация происходит на данной панели. Ближний свет – LOW (L8), дальний свет – HIGH (L7), правая сторона повторителей – RIGHT (D1, D2), левая сторона повторителей – LEFT (D3, D4).
Пример: В качестве примера приведу реальную схему
Как видно – ничего сверхъестественного. Данная схема не является принципиальной и выполнена на усмотрение производителя без следования каким-либо общепринятым стандартам. Читать такую схему мягко скажем не удобно, тем более, что вся схема здесь представлена целиком со всеми узлами и датчиками в кучу. Но обладая базовыми знаниями и в этой схеме можно ориентироваться.
Ниже представлен не большой видеоролик, о том как это работает в реальном времени. Сразу поясню о следующем моменте, при включении замка зажигания в положение ACC (accessories – аксессуары) подаётся питание на потребители. И в данной схеме для примера выполнено так, что с включением питания светится лампа ближнего света, а габарит же включается отдельно. Так редко где делается, но на сегодняшний момент, движение без ближнего света – нарушение ПДД. В схеме при этом экономится одно реле. В принципе можно и габарит сразу включать при повороте замка в положение ACC. Так же, много где применяется замок зажигания с одним положением, тогда при повороте ключа подаётся питание и на ACC и на Ignition – зажигание.
На видео ниже представлена эмуляция работы бортовой сети в реальном времени.
Loading the player…

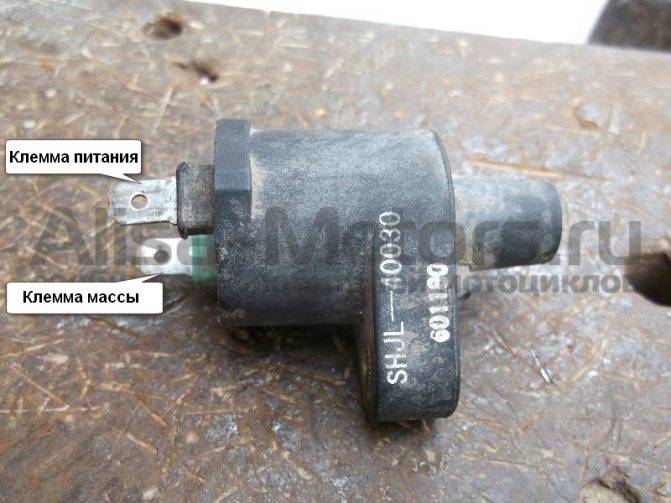

Устройство и принцип работы катушки системы зажигания CDI
Катушка, системы зажигания CDI представляет из себя классический двухобмоточный высоковольтный трансформатор. Работа которого основана на эффекте магнитной индуктивности.
Внутри катушки зажигания есть цилиндрический или прямоугольный сердечник поверх которого в строго определенном порядке намотано большое количество тончайшего медного провода представляющего собой вторичную обмотку. Поверх вторичной обмотки, через слой изоляции намотан более толстый медный провод представляющий собой первичную обмотку.
Обе обмотки соединяются своими концами друг с другом и имеют один общий вывод на корпусе в виде клеммы массы (зеленого цвета). Вторые концы, каждой из обмоток имеют отдельные выходы на корпусе в виде клеммы питания и центрального контакта высоковольтного провода.
Для большей наглядности разобьем корпус и посмотрим, что там внутри.
Особенности выполнения работ
Перед началом сборки не будет лишним взять с собой смартфон или цифровой фотоаппарат, чтобы ознакомиться с правильной схемой распиновки. Также можно зайти на профильные интернет-ресурсы и найти официальные изображения, показывающие схему подключения электронной начинки. Не забудьте взять полный набор электротехнических инструментов, которые могут понадобиться для полноценного проведения замены.
Найдя коммутатор, необходимо уточнить его тип. Для этого достаточно подключить мультиметр к питающему проводу, запустить зажигание и посмотреть на показания дисплея. Перед нами будет DC-тип только в том случае, если питание появится.
Бывает и так, что питание не появляется. В таком случае надо выбрать режим проверки переменного тока, выбрав диапазон, равный 200 вольтам. Прокрутите силовой агрегат с помощью стартера. В случае с коммутаторами типа АС сразу же появится питание.
Почему важно определить тип коммутатора?
Некоторые владельцы скутеров (в частности, от компании Ямаха), часто сталкиваются с проблемой правильной идентификации. Официальных мануалов практически нет, поэтому хозяевам приходится работать вслепую и верить в удачу. Покупка коммутатора, который не подходит по своей конструкции для эксплуатации на скутере, может привести к серьезным последствиям. Первым из них является мгновенный выход из строя заменяемой детали. Нет никакой разницы в том, какие именно коммутаторы устанавливаются – DC на скутер, поддерживающий только АС, и наоборот. Электронная начинка мгновенно сгорит. В некоторых случаях наблюдался выход из строя ряда других сопутствующих элементов электроники – лампочек, мини-магнитолы, сигнализации и так далее. Не зная, какой коммутатор установлен на скутере, владельцы гарантированно влетят на хорошие деньги.
Как проверить РР мультиметром на мопеде?
Проверку реле-регулятора на китайском скутере проводят с применением мультиметра с функцией вольтмерта. Для этой цели обычно применяют простой DT-830 (или аналог). Диагностику и замер напряжения на выходе лучше проводить на снятом приборе.
Алгоритм проверки:
- Нужно открутить обтекатель с центральной фазой и найти на раме прибор с 4 проводами: красным, зеленым, желтым и белым.
- Затем завести скутер и на холостом ходу проверить напряжение: замерить его между зеленым и красным проводом, выставив мультиметр на предельное значение 20 В.
- Если на дисплее мультиметра показана цифра 14,6-14,8 В ― это норма. Для стабилизаторов на китайских мопедах это рабочее штатное напряжение. Если же на холостом ходу мультиметр показывает значение 15-16 В ― это высокий показатель напряжения. Это говорит о неисправности реле-регулятора.
- Затем нужно проверить напряжение, поступающее на осветительные лампы. На центральную лампу ближнего (дальнего) света подаётся переменное напряжение, поэтому мультиметр следует перевести в режим измерения переменного тока с параметром 20 В.
- Далее замеряем напряжение между зеленым и желтым проводом (зеленый ― общая электросеть мопеда). Если мультиметр показывает напряжение сети до 12 В, значит электроприборы работают без дополнительной нагрузки.
- Если же на холостом ходу это значение 16 В и выше, а при резком увеличении оборотов двигателя подскакивает до 25 В ― прибор не стабилизирует напряжение и, следовательно, не работает. При таких показаниях прибор нужно заменить на новый.
С применением мультиметра проводят проверку реле-регулятора на китайском скутере
Для того чтобы сделать измерение, нужно:
- переключить прибор в режим «КилоОм» и снять регулятор;
- затем поставить щупы на первую пару выводов (АВ). Тестер должен показывать значение не более 18 кОм;
- после этого меняем положение щупов на выводах в обратном направлении (ВА) и замеряем напряжение еще раз ― на приборе стрелка должна показывать 0;
- затем устанавливаем щупы на следующую пару выводов (СД) и замеряем показания на этой паре;
- меняем местами щупы (ДС) и замеряем показатель повторно;
- остальные замеры не имеют контакта и не проверяются. Показатель при их проверке должен быть нулевой.
Таким способом проверяются регуляторы на популярных японских моделях с малым объёмом двигателя таких брендов, как Honda (Leard, Dio, Tact), Suzuki, Yamaha.
Заменить неисправный реле-регулятор на скутере не составит труда
