СТРАННЫЙ ОППОЗИТ
Однажды он получил заказ от специалистов воздушно-десантных войск: разработать двигатель — помощник суперсолдат. Мотор, сказали ему люди в мундирах, должен быть легким, экономичным, безотказным в воздухе, на земле и воде. И вскоре такой появился — 2-тактный оппозит, в основе которого лежал мотор «Иж-Юпитер 5».
Оппозит Фролова необычный — без уплотнительной перегородки между кривошипными камерами, так усложняющей конструкцию ординарных 2-цилиндровых двухтактников. Коленчатый вал (до поры до времени Фролов оставил его в покое) — с двумя опорными подшипниками (вместо трех), что снизило его вес и длину. В конструкции Фролов использовал два своих изобретения: «Демпфер крутильных колебаний коленчатого вала ДВС» и «Узел двигателя внутреннего сгорания».
Мотор получился компактным и «бодрым» — в 1,5 раза возросли мощность и крутящий момент. Он предназначался для сверхлегкой авиации, водномоторного спорта. В 1988 г. пришел заказ на изготовление 300 моторов для дельтапланов. Опытный мотор УМБ-760 устанавливался и на автомобиль ЛуАЗ, планировалось начать его серийный выпуск.
В 2001 году появился мотоцикл, который сразу привлек внимание байкеров. Еще бы: во время демонстрации работоспособности аппарата на второй передаче заднее колесо срывало в букс
Производство движка планировали развернуть на одном из харьковских заводов — для переоборудования обычных «Ижей». Но нагрянули известные события с распадом СССР, и проект так и остался невоплощенным.
Псковские ученые изобрели уникальный мотор, экологически чистый и почти бесшумный. Один прибор способен держать под напряжением сети девятиэтажного дома.
При помощи этого агрегата можно обеспечить электроэнергией целый поселок, а можно установить его под капотом автомобиля. Ученые Пскова изобрели уникальный двигатель.
От стандартного ДВС его отличает вес и размер. Он в три раза легче и компактнее, но без потери мощности. Кроме этого, для работы мотора подойдет практически любое топливо.
Все преимущества изобретения изучил корреспондент НТВ Антон Давыдов.
Этой группе кофеманов и пророчат создание летающей машины. Точнее, двигателя, который сможет поднять машину в воздух. Причем работать агрегат сможет на любом топливе, при этом он экономичен, а вдобавок ко всему экологичен.
Звучит фантастично, выглядит примерно так же. То есть не вериться, что этот цилиндр совершит революцию в технике, не загрязнив при этом атмосферу.
Игорь Плохов, руководитель группы по разработке роторно-лопастного двигателя с внешним подводом тепла: «В этом двигателе сгорание происходит в атмосферной среде, при атмосферном давлении. Следовательно, нет таких выбросов. Это экология домашней кухни. Как мы варим суп на кухне на газовой плите и при этом не отравляемся. Так происходит и здесь».
Сегодня любой автомобиль ездит благодаря двигателю внутреннего сгорания. Другими словами, внутри мотора постоянно взрывается топливо, которое толкает поршень, а он в свою очередь крутит вал.
Псковские ученые пошли вперед с помощью движения теплого и холодного воздуха. Чем нагревать воздух, все равно, хотя ядерным топливом, хотя углем. В итоге точно так же происходит движение. Идею придумали еще 300 лет назад. Заслуга нынешних изобретателей они заменили поршни на лопасти и ротор, уменьшили массу и сопротивление.
Чтобы не вникать в сложные расчеты КПД, отношение массы к производительности достаточно просто увидеть. Например, электродвигатель советских времен. Его мощность четыре лошадиных силы.
Современная установка тех же габаритов дает 110 лошадей, что в общем-то сравнимо с бензиновым двигателем объемом два литра. Теперь вы можете открыть капот собственного автомобиля и посмотреть, каких размеров агрегат стоит там.
За счет такого уменьшения габаритов и сможет полететь автомобиль. Но на самом деле монтаж мотора в кузов авто перспектива дальняя. Пока предлагают использовать двигатель для получения электричества. Обладателю такой установки киловатт час обойдется всего в копейку. Один прибор способен держать под напряжением сети девятиэтажного дома.
Михаил Донченко, доцент, кандидат технических наук: «Наверное, мы в состоянии в течение 2,53 лет создать опытный образец этого двигателя и произвести его испытания. Естественно со всеми вытекающими отсюда последствиями, доводкой и переделкой конструкции двигателя».
Как и все изобретения в России двигатель внешнего сгорания мало кого заинтересовал. Ученые не опустили руки и полностью рассчитали установку. Это значит, что теперь любое предприятие может взять труды и создать агрегат под конкретную задачу. Другими словами, внедрить идею в производство.
ЗАБЫТОЕ ГЕНИАЛЬНОЕ
В начале изобретательской карьеры, 30 лет назад, Виталий Фролов еще не замахивался на то, чтобы изменить ДВС — ограничился малым: установил на коленвал особые накладки. Когда они изнашивались, менял их вместе с вкладышами, и вал продолжал работать. Просто? Тем не менее, до этого раньше никто не додумался. Виталий получил первое авторское свидетельство, его наградили серебряной медалью Выставки достижений народного хозяйства СССР — в те времена считалось очень почетным стать лауреатом этой награды.
Так часто бывает: гениальные изобретения забываются. Чудесный коленвал так и не был внедрен…
Похоже, обида на неразумное человечество вылилась у Виталия в нелюбовь к коленчатым валам, и позже он беспощадно «уничтожал» деталь во всех своих последующих разработках. И сформулировал один из принципов: коленчатый вал — деталь несовершенная.
Как видит работу мотора без коленвала Баландин?
Рассмотрим основные элементы и принцип работы таких чудо-агрегатов. Идеально гладкий поршень, на поверхности которого нанесена специальная волнообразная выемка, насаживается на вал. Сюда фиксируется и золотник. Его крепят посредством болтового соединения. Сверху поршня надевается гильза. Вся конструкция помещается в корпус. В его верхней части предусмотрена специальная выемка, куда и устанавливается ролик, а затем она закрывается крышкой на болтах.
Имеется головка, в которую вставляется свеча зажигания. С боковой стороны устанавливается глушитель, который тоже фиксируется посредством четырех длинных болтов. С противоположного торца от головки устанавливается система зажигания и соединяется со свечей посредством тонких трубок. А рядом сбоку крепится карбюратор.
Свечи зажигания для мотора Баландин
Если желаете более наглядно ознакомиться с принципом работы двигателя без коленвала, видео с подробной схемой мы разместили чуть ниже, а сейчас опишем этот процесс в общих чертах. Поршень делает возвратно-поступательные движения. Вал и поршень имеют сквозные отверстия, расположенные в одной плоскости. В них вставляется цилиндр, благодаря которому обеспечивается жесткое соединение. Поэтому при вращении вала вокруг своей оси такие манипуляции испытывает и прикрепленная к нему деталь.
Топливо поступает из бензобака в карбюратор, где распыляется через специальный клапан и перемешивается с воздухом. Когда поршень движется в сторону головки, открывается впускное окно и топливно-воздушная смесь поступает в подпоршневое пространство. Затем окно закрывается, а горючее сжимается вследствие изменения движения детали в противоположную сторону. В это время открывается продувочное окно, и смесь поступает в камеру сгорания, где опять происходит ее сжатие, обусловленное движением поршня.
Поршни двигателя без коленвала
Когда поршень находится в крайнем положении, в камере возникает огромное давление и горючее воспламеняется. Этот мини-взрыв толкает поршень в противоположную сторону. Пройдя немного, он открывает канал, через который отработанные газы покидают камеру сгорания. И этот процесс циклично повторяется на протяжении всей работы движка.
Технически подкованным людям при просмотре видеодемонстрации наверняка бросаются в глаза некоторые слабые места такой разработки. И конструкторы продолжают искать пути к повышению надежности и устойчивости такого механизма. Анализ крупных салонов последнего десятилетия показывает, что гиганты автопрома усердно трудятся над совершенствованием мотора. Поэтому есть надежда, что двигатели внутреннего сгорания без коленвала совсем скоро получат реализуемую и надежную конструкцию и автопарк всего мира существенно изменится.
Другой цикл
В начале ХХ века тихие бесклапанные моторы устанавливались на многие престижные модели. К примеру, под капотом этого шикарного “Daimler Double Six 40/50” стоял именно такой двигатель.
“Mazda Millenia/Xedos 9” – один из немногих массовых автомобилей, который оснащался двигателем Аткинсона.
ОБЫЧНЫЙ 4-тактный двигатель работает по циклу, изобретенному еще в 1876 году немецким инженером Николаусом Отто: в цилиндре при определенных условиях попеременно происходят определенные процессы – впуск, сжатие, рабочий ход и выпуск. В 1886 году эту схему попытался усовершенствовать британский инженер Джеймс Аткинсон.
На первый взгляд его двигатель мало отличался от прародителя – тот же порядок тактов, схожий принцип работы… Однако на самом деле различий было немало. К примеру, за счет специального коленвала со смещенными точками крепления Аткинсону удалось снизить потери на трение в цилиндре и поднять степень сжатия мотора.
Также в подобных двигателях другие фазы газораспределения. Если на обычном ДВС впускной клапан закрывается практически сразу по прохождении поршнем нижней мертвой точки, то в цикле Аткинсона такт впуска значительно длиннее – клапан закрывается лишь на полпути поршня к верхней мертвой точке, когда в цикле Отто уже вовсю идет такт сжатия.
Что это дало? Самое главное – лучшее наполнение цилиндров благодаря снижению так называемых насосных потерь. Не вдаваясь в технические подробности, лишь скажем, что в результате двигатель Аткинсона примерно на 10% эффективнее (и экономичнее) обычного ДВС.
Однако на серийных автомобилях моторы, действующие по схеме Аткинсона, до последнего времени не встречались. Дело в том, что такой двигатель может правильно работать и выдавать хорошие показатели лишь на высоких оборотах. А на холостых он, наоборот, норовит заглохнуть. Чтобы решить проблему наполнения цилиндров на малых оборотах, на подобные моторы приходится устанавливать механические нагнетатели (такую схему иногда не совсем верно еще называют “двигатель Миллера”), что еще больше усложняет и удорожает конструкцию. К тому же потери на привод компрессора практически сводят на нет преимущества необычного мотора.
Поэтому серийные массовые автомобили с двигателями Аткинсона можно пересчитать по пальцам одной руки. Характерный пример – “Mazda Xedos 9/Millenia”, которая выпускалась с 1993-го по 2002 год и оснащалась 210-сильным 2,3-литровым V6.
Зато в чистом виде моторы Аткинсона оказались очень подходящими для гибридных моделей вроде знаменитого “Toyota Prius” или новейшего “Mercedes-Benz” S-класса, который вскоре пойдет в серийное производство. Ведь на малых скоростях такие машины передвигаются в основном на электротяге, а бензиновый двигатель подключается только при разгоне или при больших нагрузках. Эта схема, с одной стороны, позволяет нивелировать врожденные недостатки мотора Аткинсона, а c другой – максимально использовать его положительные качества.
УЛУЧШЕННЫЙ БАЛАНДИН
Вконец разочаровавшись в коленчатых валах, Виталий Фролов увлекся бесшатунными двигателями Баландина. У этих моторов нет не только шатуна, но и коленчатого вала: преобразование возвратно-поступательного движения поршня в них происходит посредством особого эксцентрического механизма.
Недостаток баландинского «бесшатунника» — излишне высокие требования к точности изготовления эксцентрика. Модернизировав узел преобразования, Виталий изготовил два опытных мотора: один смонтировал в картере «Минска», использовав штатные цилиндр, головку, сцепление и КП. Второй по этой же схеме был от начала до конца самоделкой.
Иногда он давал мотогонщикам свои моторы — и те выигрывали. Техкомиссия их не засекала, потому что о необычных «внутренностях» никто и не догадывался: габариты двигателя оставались прежними. Настолько не догадывались, что однажды в гонках по спидвею победившего спортсмена дисквалифицировали с формулировкой… «опасно ехал». Но никто не продолжил мысль: ведь это происходило в силу избытка мощности мотора. Никому в голову не пришло заглянуть вовнутрь.
И все равно, даже усовершенствованный «баландин» не устраивал изобретателя: механизм преобразования своей громоздкостью напоминал ненавистный коленчатый вал.
В этом двигателе нет коленвала
Lotus Omnivore
Кто сказал, что два такта остались в прошлом? Инженеры Lotus Engineering считают, что потенциал двухтактных движков серьезно недооценен автопроизводителями, а прожорливость — всего лишь миф. Они прогнозируют их триумфальное возвращение в 2013 году под капоты серийных автомобилей. В 2009 году в Женеве компания представила концептуальный 500-кубовый двигатель Omnivore, работающий на любом виде жидкого топлива. Моторчик блещет сразу несколькими инновационными технологиями, главная из которых - изменяемая степень сжатия при помощи подвижной верхней стенки камеры сгорания. В зависимости от вида топлива и нагрузки сжатие в Omnivore может изменяться в диапазоне от 10 до 40 к одному. Приготовление сбалансированной топливовоздушной смеси обеспечивает система прямого впрыска Orbital FlexDI с двумя инжекторами, а параметрами отвода отработанных газов управляет патентованный улавливающий клапан CTV (Charge Trapping Valve). Похоже, британцам удалось то, к чему стремятся все разработчики инновационных ДВС: в цикле стендовых испытаний Omnivore уверенно поддерживал режим сгорания HCCI даже на оборотах холостого хода и в «красной зоне». Конструкция Omnivore замечательна еще и тем, что его блок и головка отлиты в одной цельной детали.
Ecomotors OPOC. Одним из основных преимуществ конструкции профессора Хоффбауэра является возможность «надевать» на коленвал всё новые и новые пары цилиндров, получая нечто вроде модульного двигателя.
Согласно спецификации, концепт на 10% экономичнее атмосферных бензиновых двигателей равной мощности, а по чистоте выхлопа легко дотягивает до нормативов Евро-6. Если Lotus сможет заинтересовать автопроизводителей, то потомки концептуального Omnivore станут первыми кандидатами на роль бортовых генераторов для электрогибридов. Для этого у них есть всё: неприхотливость, предельная компактность и высокая энергоемкость.
Автомобили
10 автомобилей из Прибалтики
Принцип работы
Машина с ДВС (двигателем) должна ездить, а для этого ей необходимо совершить механическое усилие. Именно его и производит двигатель, который передает вращательную силу на колеса автомобиля. Те вращаются, и транспортное средство начинает движение. Это очень примитивное объяснение, которое позволит лишь отдаленно понять, что это такое – ДВС в машине. Главная цель двигателя – преобразование бензина (или дизельного топлива) в механическое движение. Сегодня самый простой способ заставить автомобиль двигаться – это сжечь топливо внутри мотора. Именно поэтому двигатель внутреннего сгорания получил соответствующее название. Все они работают по одинаковому общему принципу, хотя есть некоторые разновидности: дизельные, с карбюраторными или инжекторными системами питания и так далее.
Итак, принцип мы поняли: топливо сгорает, высвобождает при этом большие объемы энергии, которые толкают механизмы в двигателе, что приводит к вращению коленчатого вала. Усилия затем передаются на колеса, и машина начинает движение.
Принцип работы четырехтактного двигателя
Такты четырехтактного двигателя
Четырехтактные двигатели используются во всех автомобилях, крупной технике, авиации
Это так называемый классический вид ДВС, которому конструкторы уделяют всё свое внимание. Условно работу каждого цилиндра в ЦПГ можно разделить на 4 этапа (такта)
Это впуск, сжатие, сгорание, выпуск. На видео, ниже, наглядно показано работу 4-тактного двигателя в 3Д анимации.
- На такте впуска поршень в цилиндре движется вниз, от клапанов к нижней мертвой точке (НМТ). Когда он начинает опускаться, открывается впускной клапан и в цилиндр поступает топливно-воздушная смесь (или только воздух, если двигатель с непосредственным впрыском). При движении поршень сам «накачивает» нужный объем воздуха в камеру сгорания, если двигатель атмосферный, или воздух поступает под напором, если установлен турбонаддув.
- Дойдя до нижней мертвой точки поршень начинает подниматься. При этом впускной клапан закрывается, и при движении поршень сжимает воздух с распыленным в нём топливом до критического давления.
- Как только поршень условно доходит до верхней мертвой точки и компрессия становится максимальной, срабатывает свеча зажигания и топливо вспыхивает (дизтопливо зажигается при сжатии само, без искры). Микровзрыв от вспышки толкает поршень снова вниз, к НМТ.
- И на четвертом такте открывается выпускной клапан. Поршень снова движется вверх, выдавливая из камеры сгорания выхлопные газы в выпускной коллектор.
Работа четырехтактного двигателя
По сути, полезной работы в двигателе только один такт из четырех, когда при сгорании топлива создается избыточное давление, толкающее поршень. Остальные три такта нужны как вспомогательные, которые не дают импульса к движению, но на них расходуется энергия.
При таких условиях двигатель мог бы остановиться, когда кривошипно-шатунный механизм (КШМ) приходит к энергетическому равновесию. Но чтобы этого не произошло, используется большой маховик, соединенный с системой сцепления, и противовесы на коленвале, уравновешивающие нагрузки от работы поршней.
Принцип работы двухтактного двигателя
Такты двухтактного двигателя
Двухтактные двигатели используются не слишком широко. В основном это моторы скутеров и мопедов, легких моторных лодок, газонокосилок. Весь рабочий процесс такого двигателя можно разделить на два основных этапа:
- В начале движения поршня снизу вверх (от нижней мертвой точки к верхней) в камеру сгорания поступает топливно-воздушная смесь. Поднимаясь, поршень сжимает ее до критической компрессии, и когда он находится в верхней мертвой точке, происходит поджиг.
- Сгорая, топливо толкает поршень вниз, при этом одновременно открывается доступ к выпускному коллектору и продукты сгорания выходят из цилиндра. Как только поршень достигает нижней мертвой точки (НМТ), повторяется первый такт – впуск и сжатие одновременно.
Работа двухтактного двигателя
Казалось бы, двухтактный двигатель должен быть вдвое эффективней четырехтактного, ведь здесь на полезное действие приходится половина работы. Но в реальности мощность двухтактного двигателя намного ниже, чем хотелось бы, и причина этого кроется в несовершенном механизме газораспределения.
При сгорании топлива часть энергии уходит в выпускной коллектор, не выполняя никакой работы кроме нагрева. В итоге, двухтактные двигатели применяются только в маломощном транспорте и требуют особых моторных масел.

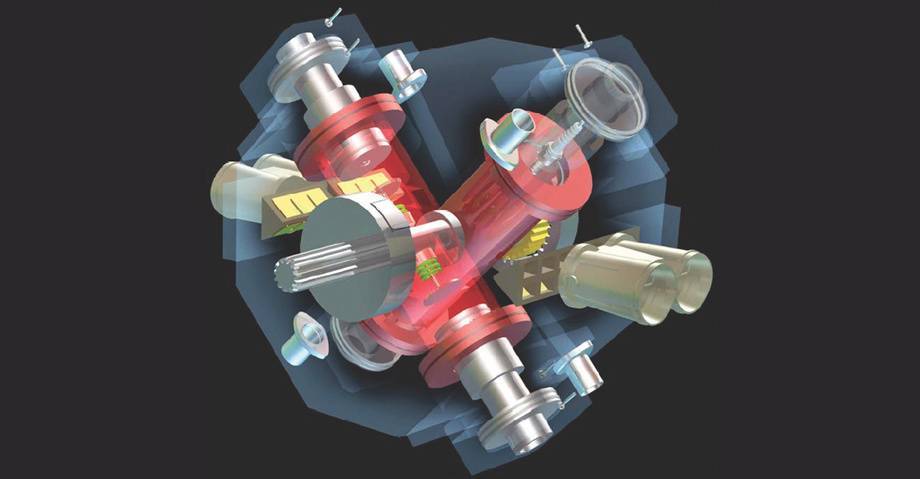

Двигатель Фролова: мотор без шатунов и коленвала
Основным принципом В. Фролова, который был положен в основу его разработок, является то, что коленчатый вал является далекой от совершенства деталью. По этой причине талантливый инженер детально изучил конструкцию двигателя Баландина, после чего предложил ряд собственных доработок.
С учетом того, что недостатком бесшатунного мотора Баландина оставались повышенные требования к точности изготовления эксцентрика, на начальном этапе Фролов существенно модернизировал данный узел преобразования. Однако далее был признан факт, что полностью избавиться от недостатков схемы мотора Баландина крайне сложно.
При этом Фролов не остановился на достигнутом, а также не оставил мысль избавиться от коленвала
Дальнейшие поиски надежных и эффективных механизмов преобразования привели к тому, что изобретатель обратил внимание на механизм ткацкого станка
Вращающиеся детали в таком двигателе Фролова работают благодаря использованию подшипников качения. Что касается смазочной системы, моторное масло подается под крышки клапанов, затем стекает, осуществляя смазку и отвод лишнего тепла. Чтобы масло хорошо охлаждалось, перед двигателем также отдельно установлен масляный радиатор.
https://youtube.com/watch?v=GwdgPwYKjho
Мотор без коленчатого вала: преимущества и сложности реализации
Итак, главной задачей и назначением любого ДВС является преобразование энергии, полученной от сгорания топлива, в механическую работу. Если просто, топливо сгорает в закрытом объеме, газы оказывают давление на поршень, через кривошипно-шатунный механизм возвратно-поступательное движение поршня преобразуется во вращательное.
В результате создается крутящий момент двигателя, который передается через трансмиссию на колеса автомобиля. Примечательно то, что хотя с момента создания первых моторов и их внедрения в широкие массы прошло уже более 100 лет, общая конструкция ДВС не изменилась.
Даже с учетом того, что современные двигатели получили высокоточные развитые системы электронного впрыска и управления, стало возможным изменять фазы газораспределения и т.д., хорошо известный КШМ продолжает лежать в основе силового агрегата на бензине, дизтопливе или газе.
При этом постоянно ведутся работы, чтобы мотор мог работать без коленвала. Дело в том, что привычный кривошипно-шатунный механизм не лишен целого ряда определенных минусов. Именно по этой причине инженеры стремятся избавиться от этого узла.
Дело в том, что работа КШМ связана с неизбежным создание трения и значительных боковых усилий, которые приводят к износу стенок цилиндров. В результате зеркало цилиндра повреждается, разрушаются поршневые кольца и т.д. Что касается потерь на трение, общий КПД двигателя заметно снижается.
Также двигатель с коленвалом сложно обслуживать, так как снятие коленвала без снятия двигателя на многих авто крайне сложно реализовать. Вполне очевидно, что если исключить указанные недостатки, двигатель станет более производительным, увеличится моторесурс.
Для решения задачи конструкторы предлагают разные подходы, однако на практике качественно реализовать большинство решений попросту не удается. Наибольшего внимания в данной области сегодня заслуживает двигатель Баландина и двигатель Фролова. Давайте остановимся на механизмах без шатунов и коленвала более подробно.
Как зарождался современный ДВС?
Если сравнивать автомобиль с организмом человека, то именно движок будет выполнять роль сердца. Без него эксплуатация транспортного средства попросту невозможна. Само слово мотор в переводе с латыни означает приводить в движение. И если в двух словах, то это устройство отвечает за преобразование энергии от сгорания топлива в механическую, без которой автомобиль не заведется.
Впервые о подобном агрегате услышали в далеком 1801 году, а благодарить за это изобретение следует французского инженера Филиппа Лебона. А вот создателем образцов, наиболее близких по строению к современным моторам, считают немецкого инженера-самоучку Николауса Отто. О его достижениях мир узнал спустя более 70 лет, в 1877 году.
Французский инженер Филипп Лебон
За пять лет до этого Брайтон попытался воплотить в жизнь силовой агрегат, который будет работать на керосине, предыдущие устройства функционировали за счет газа. Попытка оказалась неудачной. Но в 1882 году жизнь получил новый агрегат, работающий на жидком топливе – бензине. И благодарить за его появление на свет человечество обязано немецкого конструктора, инженера и промышленника Готтлиба Даймлера.
Самые большие двигатели
Автомобили — не единственные технические средства в мире, которые нуждаются в посоянном обновлении. Необычные двигатели постоянно разрабатываются для многих сфер деятельности. Но начать лучше, все-таки, с привычных 4-колесных автомобилей.
Fiat Blitzen Benz
Гоночный болид 1911 года оснащался двигателем объемом 28,2 литра, чтобы обеспечить мощность в 300 лошадиных сил. Было собрано всего 2 таких автомобиля. Один был выкуплен русским князем Сухановым, но после Революции попал в Австралию, где благополучно разбился без возможности восстановления. Другой концерн Фиат оставил себе, в 1920 году заменив двигатель на более совершенную конструкцию.
Convair B-36
Для этого бомбардировщика был разработан самый мощный поршневой авиационный 36-цилиндровый двигатель в мире. При небольших размерах (3 м в высоту и 1,5 м в поперечнике) и весе в 2,7 т. он способен выдавать мощность в 5000 лошадиных сил. Но особо популярным мотор не стал и остался штучной уникальной моделью.
Union Pacific Railroad
В годы Второй мировой войны был создан самый большой и мощный паровой двигатель Big Boy с силой тяги в 15290 нм. Но прослужил он недолго. В 1959 году паровозы окончательно оказались вытесненными дизельным железнодорожным транспортом.
Чтобы не терять первое место, в 1955 году та же компания Union Pacific создала локомотив мощностью 8500 лошадиных сил. Он весил 410 т. и был снабжен баком на 9500 л. До сих пор этот рекорд еще не был побит.
Wärtsilä-Sulzer RTA96
Крупнейший в мире серийный двигатель производится для морских судов. Его длина составляет почти 27 м, а высота — 13,5 м. Машина весит 2,3 млн килограмм. Затратив 13 тыс. литров мазута в час можно получить невероятную мощность 107 тыс. лошадиных сил.
1750 MWe ARABELLE
Это крупнейший генератор в мире. Каждая его турбина весит 120 тонн. Благодаря пару двигатель способен выдавать мощность почти в 2,35 млн лошадиных сил. Но для установки такой необычной конструкции понадобилась целая атомная станция во Франции.
SaturnV
Общепризнанный король двигателей. Только с его помощью оказалось возможным отправиться на Луну. Хоть высота самого агрегата чуть меньше 6 м, в ракетоносителе она составила 110, 65 м (примерно с 40-этажный дом). Чтобы поднять 130 т. космического корабля на орбиту потребовалась мощность в 190 млн лошадиных сил. Для сравнения затраченной энергии оказалось бы достаточно почти для 1000 кругосветных путешествий на обычном автомобиле.
