Обновление внешности и улучшение ходовой
Модернизировать внешний вид мотоцикла Ява 350 можно по-разному. Кого-то не устраивает оригинальный дизайн и они стремятся добавить байку спортивных черт, кто-то занимается более практичными улучшениями, такими как переделка передней вилки, удлинение рамы, установка новых колесных дисков, нового сцепления дисковых тормозов и т. д. В результате этих изменений мотоцикл становится легче и маневреннее.
Для замены передней вилки и других элементов ходовой и внешности подойдут японские запчасти от таких моделей мотоциклов, как Yamaha FZR 400 или Kawasaki KR200. Некоторые владельцы Явы проводят замену заднего маятника на деталь от Kawasaki. Для этого переделывается рама в районе воздушного фильтра, сама деталь сужается, а японские подшипники заменяются аналогами от некоторых моделей ВАЗ. Заднюю часть байка можно поднять, используя амортизаторы от модели ИЖ Планета 5. Для более «агрессивного» звучания можно изготовить прямоток своими руками.
Чтобы сделать тюнинг глушителя на Яве 350, необходимо иметь:
- штатные выпускные трубы от модели с двигателем 638
- стальной лист толщиной 0,8 миллиметров
- ножницы по металлу и сварочный аппарат
Тюнинг глушителя мотоцикла Ява 350
Рассчитывать размеры нового резонатора следует так, чтобы конусообразная задняя часть оказалась напротив крепления заднего амортизатора, если в задней части стоит родной маятник, а рама не была удлинена. Глушащие части прямотока следует изготавливать из листового металла в форме конусов, которые переходят в цилиндрические «банки», заполненные стекловатой.
Мотоциклы ява коробка передачи
Основными деталями коробки передач являются шестерни с разным числом зубьев, которые могут вводиться в зацепление в определенных сочетаниях. При этом изменяется общее передаточное число коробки передач, а следовательно, и крутящий момент, передаваемый на ведущее колесо мотоцикла.
На мотоциклах Ява установлена четырехступенчатая коробка передач. Она размещается в картере, выполненном одним целым с картером двигателя, передней передачи и муфтой сцепления. Картер заполняется маслом до определенного уровня, который контролируют винтом, расположеным на левой крышке картера.
Перемещение шестерен осущестляется с помощью вилок. Лапки вилок, входящие в кольцевые проточки подвижных шестерен-кареток коробки передач, двигают их, включая таким образом одну из передач.
Коробка передач мотоцикла Ява состоит из первичного 1, промежуточного 10 и вторичного 9 валов, неподвижных шестерен 2, 3, 4, 6, 7 соответственно промежуточного вала, второй, первой и третьей передач, и подвижных, свободно вращающихся на цилиндрических частях валов, будучи зафиксированными от осевого перемещения пружинными фиксирующими кольцами, шестерни 5 и 7 соответственно третьей и второй передач (см. Рис. 1).
Промежуточный вал 10 (он на мотоциклах Ява-634 и Ява-638 не взаимозаменяемый (см. Рис. 2)) с четырьмя шестернями установлен на двух бронзовых втулках (Ява-634) или же на двух игольчатых подшипниках (Ява-638).
Шестерня 6 (24 зуба), она тоже разная на обоих моделях мотоциклов, и шестерня 4 (19 зубьев) соответственно первой и второй передач свободно вращаются на валу, шестерня 5 (16 зубьев) третьей передачи может передвигаться вдоль вала по шлицам, шестерня 3 (12 зубьев) неподвижна.
На боковой поверхности шестерни 9 вторичного вала имеются отверстия для соединения со скользящей по шлицам первичного вала шестерни 8 первичного вала при включении прямой (четвертой) передачи. Вал вращается на двухрядном шарикоподшипнике 6205. На шлицах вала установлена ведущая звездочка задней передачи.
Для предотвращения просачивания масла из коробки передач на хвостовике вторичного вала между ведущей звездочкой задней передачи и картером установлен резиновый каркасный сальник.
При нейтральном положении коробки передач связь между первичным и вторичным валами отсутсвует, и крутящий момент от двигателя на заднее колесо не передается. Включение первой передачи с нейтрального положения производится нажатием рычага вниз. При нажатии рычага с нейтрального положения вверх включается последовательно вторая, третья и четвертая передачи. В зависимости от положения двух вилок, которыми управляет кулиса, образуется четыре варианта замыкания механической цепи от первичного вала до вторичного, то есть четыре передачи. При включении любой из них шестерни, не участвующие в передаче крутящего момента вращаются в холостую с теми или иными оборотами, а не неподвижны. Схема положения шестерен при включении этих передач показана на рисунках.
Рис. 3. Нейтральная передача
Рис. 4. Первая передача
Рис. 5. Вторая передача
Рис. 6. Третья передача
Рис. 7. Прямая (четвертая) передача
На Яве-638 удобнее снять фиксирующее кольцо корпуса игольчатого подшипника правой картеровины и сместить корпус подшипника во внутрь к промежуточному валу до тех пор, пока зазор не будет в пределах 0,3 мм. Регулировочную шайбу установить между корпусом подшипника и фиксирующим кольцом.
Подготовка к сборке
Подготовку к сборке можно разделить на два основных этапа: замер и при необходимости устранение осевого люфта копирного вала и проверка пригодности к дальнейшей эксплуатации подшипника вторичного вала.
Первый этап — замер и устранение осевого люфта копирного вала
Одеваем на копирный вал со стороны фиксатора — регулировочные шайбы. В моем случае регулировочных шайб было четыре, но у вас их может быть больше или меньше, а может и не быть… Отводим стопорную планку в сторону и устанавливаем копирный вал на свое место. На второй конец копирного вала одеваем штатную, упорную шайбу.
Укладываем на плоскость разъема крышки КПП новую прокладку (обязательно) на которую в дальнейшем вы будите окончательно собирать КПП и с положенным усилием затягиваем крепежные винты крышки КПП.
Переворачиваем двигатель и замеряем осевой люфт копирного вала, норма 0,2-0,4мм, но будет лучше, если вам удастся обеспечить осевой люфт на уровне не более 0,2мм. Регулировка осевого люфта осуществляется простым добавлением или убиранием регулировочных шайб.

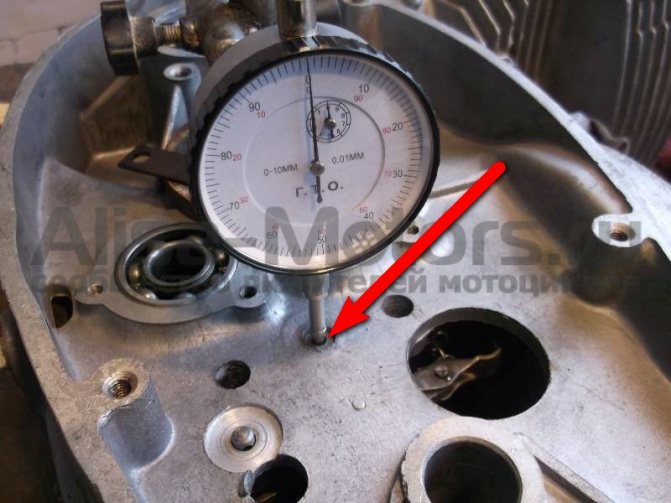

Я произвожу замер люфта индикатором. Если у вас его нет — попробуйте замерить люфт штангенциркулем, если и штангенциркуля нет, так уж и быть — меряйте «на глаз»…
Второй этап: проверка на пригодность к дальнейшей эксплуатации вторичного вала
При обычных режимах эксплуатации — подшипник вторичного вала ходит достаточно долго. Но как бы мы не хотели и не старались, а он изнашивается. Оно бы ничего, если бы не безопасность: если у вас на ходу разлетится подшипник вторичного вала, а он обязательно разлетится, если его вовремя не поменять — КПП вместе с задним колесом клинит, причем намертво и вы шлифуете попой асфальт…
Осторожно, над каким-нибудь подносом вынимаем вторичный вал и внимательно осматриваем беговую дорожку подшипника вала, обоймы и сами ролики. На рабочих поверхностях подшипника и роликов не должно быть раковин, гранености, следов износа или перегрева
Дорожка должна иметь идеально ровную рабочею поверхность.
Пример беговой дорожки вторичного вала и обоймы в идеальном состоянии.
Для облегчения обратной сборки — нанесите на беговую дорожку какую-нибудь смазку, типа литола и аккуратно уложите ролики на дорожку и немного прокручивая вставьте вал в обойму. Как только шлицы звездочки упрутся в кромку сальника — тонкой отверткой по кругу поправьте кромку сальника и продвиньте вал до упора. И сразу же, чтобы вал не выпал — наденьте на него звездочку и закрепите ее гайкой.
Трансмиссия, привод
Код товара: 451 9 573 22 036
Звезда ведущая для мотоциклов Ява 634, 638, ЧЗ и др.16 зубьев. Производитель Чехия.
Код товара: 451 9 633 24 020
Новый, оригинальный кик стартер в сборе для мотоциклов Ява 634, 638, 639, 640 и ЧЗПроизводитель Чехи..
Код товара: 321 8 110 02 089
Новый, оригинальный кожух ведущей звезды для мотоциклов Ява 634, 638, 639, 640 и ЧЗ.Производитель Че..
Код товара: 451 9 559 28 035
Новый, оригинальный кулачок полуавтомата для мотоциклов Ява и ЧЗ..
Код товара: 451 9 633 24 150-01
Новая, оригинальная кулиса для мотоциклов Ява 634, 638, 639, 640 и ЧЗ Так же возможна установка..
Код товара: 151-22-023
Уплотнитель ведущей звезды для мотоциклов Ява 353, 354, 559, 360 и ЧЗ.Производитель Чехия.
Код товара: 152-28-005
Цепь моторная однорядная Favorit для мотоциклов Ява 354, 360 и ЧЗ.64 звена.Производитель Чехия.
Код товара: 318 1 411 12 126-01
Цепь приводная Favorit Gold для мотоциклов Ява и ЧЗ всех моделейПроизводитель Чехия..
Код товара: 318 1 411 12 126
Цепь приводная Favorit Gold для мотоциклов Ява и ЧЗ всех моделейПроизводитель Чехия..
Код товара: 451 9 353 28 012
Шайба дистанционная корзины сцепления для мотоциклов Ява и ЧЗПроизводитель Чехия..
Код товара: 451 9 638 28 029
Новая, оригинальная втулка корзины сцепления для мотоциклов Ява 638Производитель Чехия.
Код товара: 451 9 353 56 041
Гайка оси задней звезды для мотоциклов ЯваПроизводитель Чехия..
Код товара: 559-28-030
Диск сцепления пробковый для мотоциклов Ява 559, 360, 634, 640 и ЧЗ.Производитель Чехия..
Код товара: 451 9 573 22 039
Звезда ведущая для мотоциклов Ява 634, 638, ЧЗ и др.15 зубьев. Устанавливается с завода на мотоциклы..
Код товара: 451 9 633 24 020-01
Новый кик стартер в сборе для мотоциклов Ява 634, 638, 639, 640 и ЧЗПроизводитель Турция..
Код товара: 451 9 634 56 212
Ось задней звезды для мотоциклов Ява 360, 634, 638 и ЧЗ.Производитель Чехия.
Подшипники ZKL 6303Используется как подшипник кпп для мотоциклов Ява 353, 354, 559, 360, 634, 638, 6..
Новые, оригинальные запасные части трансмиссии и привода для мотоциклов JAWA всех моделей.
Все запчасти произведены в Чехии и ЧССР, она же Чехословакия.
Источник
Тюнинг двигателя ИЖ Юпитер
Перед началом работы вам необходимо определиться, какой мощности вы хотели бы придать своему двигателю. Если вас вполне устроит средняя мощность, тогда понадобится резонатор «ЗиД-200». Но если вам хочется сделать быстрым и мощным мотоцикл ИЖ Юпитер 5, тюнинг двигателя начните с установки резистора от СМБ-5 «мотоблока».
Замена воздухофильтра играет большую роль в доработке двигателя. Чем лучше будет производиться отчистка воздуха, тем больше лошадей сможет выдать двигатель. Ведь от количества поступающего воздуха зависит степень перегрева двигателя. Лучше всего использовать импортные воздушные фильтры. Они дают улучшенную очистку и больший срок эксплуатации.
Дальше следует хорошо поработать над системой впрыска. Отличный вариант – установка карбюратора «Планеты» с диффузорным диаметром 0,32 см. Два карбюратора обеспечат гораздо больший разгон и хорошую динамику. Берем фланцы закрепляющие цилиндр от штатной трубки, вытачиваем алюминиевые шпильки, отрезаем от карбюратора фланец с впускающей трубки от «Планеты».
Торцы головок цилиндров обтачиваем на станке, а сами цилиндры поджимаем. Максимально допустимый объём КВС – 18 куб. см. Устанавливаем заводские медные прослойки под головки цилиндра. И регулируем угол опережающего зажигания под увеличение сжатия.
Используем второй фланец от старого карбюратора. После чего свариваем детали при помощи «холодной» сваркой. И, наконец, дорабатываем узел до совместимости с впускающими каналами. Все щели заполняем эпоксидной жидкостью. Карбюраторы «Восхода» обеспечат равномерную тягу. Вот таким нехитрым способом можно добавить своему любимцу не только пару дополнительных лошадей, но и обеспечить более живую динамику, придающую хорошие впечатления от езды. Мотоцикл очень надежен для повседневного использования, а если обеспечить хороший уход, то и поломки будут возникать очень редко.
Сцепление мотоцикла и переключение передач
Как мы уже упоминали выше, сцепление необходимо для переключения передач. Действительно, он срабатывает всякий раз, когда необходимо изменить скорость во время движения. Всем известный способ переключения передач во время движения заключается в том, чтобы сначала отключить дроссельную заслонку, выключить сцепление, а затем подать движение на акселератор.
Муфта также используется для понижения передач. Понижение передачи состоит из выключения дроссельной заслонки, выключения, нажатия на селектор и, наконец, отпускания сцепления. Тем не мение, многие водители предпочитают переключать передачи без использования сцепления.
Обнаружение неисправных деталей
Чтобы научиться определять повреждение и степень износа шестерен коробки передач, рассмотрим классификацию по которой можно принять верное решение о ремонте. Шестерню необходимо заменить, если:
- есть хоть один сломленный зубец, либо наличие трещин в любой части зуба, вызванной пластической деформацией материала шестерни.
- при выкрашивании рабочей поверхности шестерни на 20 процентов или больше, при глубине выкрашивания на 5 процентов и более толщины зуба.
- при наличии коррозии на рабочей поверхности шестерен;
- если пятно контакта меньше 80 процентов по ширине зубьев, а по высоте менее 60.
Для того, чтобы установить на мотоцикл новое сцепление, следует выполнить следующие шаги:
Первым делом следует снять крышку сцепления, предварительно избавившись от пластика и клетки, в случае ее наличия. Затем необходимо открутить кронштейн троса сцепления и снять крышку. Следующим шагом является аккуратное отсоединение прокладки. Стоит сказать, что если прокладка осталась целой, то допустимо ее повторное использование. Открутить болты пружин. Далее следует снять диски. Однако, перед этим процессом необходимо как следует осмотреть корзину сцепления на наличие расколовшихся дисков и других повреждений. В том случае, если таковые присутствуют, то нужно быть предельно осторожными во время их снятия, чтобы ни кусочка не уронить. В противном случае придется поднимать поддон, чтобы его достать. Снятие дисков. Это следует делать поочередно и складывать в том порядке, в котором они снимаются
Обратим внимание на то, что фрикционные диски чередуются со стальными. Следует произвести проверку износа сцепления
Это делается с помощью замеров длины пружин и деформации стальных дисков
Все значения, которые допустимы для исправного сцепления, значатся в руководстве по эксплуатации мотоцикла. Далее необходимо установить все диски сцепления на место в нужном порядке, при этом произведя замену старых дисков новыми, и закрутить болты пружин. Необходимо отметить, что перед тем, как собирать сцепление назад, полезно осуществить промывку узла. Для этого подойдет универсальный очиститель. После промывки обязательно все нужно вытереть насухо. Мокрые же фрикционные диски необходимо перед установкой пропитать маслом. Установить назад крышку. Однако, при данном процессе есть вероятность появления проблем с точной установкой толкателя. Чтобы установить его точно, необходимо отвести толкатель в «выжатое» состояние (против часовой стрелки). Прикрутить крышку. Но перед этим обязательно следует удостовериться в правильной работе нового сцепления. Это можно сделать с помощью нажатия нескольких болтов, а также установки кронштейна тросика и выжима рычага. На резьбу винтов прижимного диска и крепления крышки перед установкой следует нанести резьбовой герметик слабой фиксации. Закрутить болты. Данный процесс осуществляется таким образом, чтобы каждый следующий болт был противоположным предыдущему. Сначала необходимо все болты наживить и только потом затягивать. В противном случае, крышка с вероятностью 99% будет течь. Для затягивания болтов подойдет динамометрический ключ 12 Нм. Последним этапом замены сцепления мотоцикла является установка пластика, клетки, слайдера, одним словом, всего того, что было снято в первую очередь.
000_moto_0511_076
Пусть не удивляются опытные мотоциклисты и профессионалы моторемонта, что я пишу про известные истины. Освежить память полезно и знатокам, но главное — уберечь начинающих от неправильного понимания происходящих с мотоциклом процессов, и как следствие, от дорого обходящихся ошибок. Пусть не удивляются опытные мотоциклисты и профессионалы моторемонта, что я пишу про известные истины. Освежить память полезно и знатокам, но главное — уберечь начинающих от неправильного понимания происходящих с мотоциклом процессов, и как следствие, от дорого обходящихся ошибок.
Обилие конструктивных вариаций на тему трения между парой дисков порой вызывает смятение в головах тех, кто только открывает для себя принципы работы этого узла. Цель нашего материала — уберечь ваши головы от этого странного состояния, а сцепление — от его последствий. Исправное сцепление дает водителю возможность точно дозировать крутящий момент двигателя при передаче его на вал коробки передач и дальше на колеса
На дорожных мотоциклах это важно в момент старта, при развороте на узкой дороге и, особенно, при движении в городских пробках. На эндуро же работа сцеплением и вовсе неоценима при проезде сложных препятствий
Об износе сцепления могут свидетельствовать шум в картере, тугой выжим рычага или вибрации. Но ни один из этих симптомов в отдельности еще не является приговором. Например, шум может быть нормой для данной модели мотоцикла, к тому же, как правило, его издают вращающиеся без нагрузки шестерни коробки передач. Вибрации в момент старта встречаются чаще на абсолютно новых мотоциклах, когда диски сцепления еще не притерлись.
Более серьезный симптом — пробуксовка сцепления: рычаг отпущен, а жесткой связи двигателя с колесами нет. Мотоцикл может ехать, но стоит прибавить газ, как обороты мотора начинают расти быстрее, чем скорость движения, словно вместо механической коробки у вас гидромеханический «автомат». В начальной стадии пробуксовка проявляется только на высших передачах, но уже за полдня активной езды сцеплению приходит конец. Поэтому при первых признаках его пробуксовки необходимо остановиться. Если привод тросовый, проверяем свободный ход и легкость перемещения троса. При отпущенном рычаге трос натянут? Подкрутим регулировочную гайку, чтобы трос ослаб. Лучше проверять свободный ход рычага на валу привода (1–2 мм на конце рычага) — так мы одновременно убедимся, что трос не перетянут и не застревает в оболочке. Сам собой трос разрегулироваться не может, должна быть какая-то причина. Если он зацепился за что-нибудь, например, в лесу, упор оболочки может выскочить из углубления, создав натяжение
Поэтому обратите внимание на то, как установлен трос
Неординарный тюнинг JAWA в действии!
Здесь у меня тоже просто нет слов. С одной стороны, большая часть мотоцикла сохранена в оригинале – нижняя. Трубы блестят, с них не льется масло, установлена неплохая резина, мотор чистый
. Скорее всего, технически с этим мотоциклом все неплохо, но зачем так его «украшать»?
Помню еще в детстве я приходил в недоумение, когда видел проезжающие мимо мотоциклы, у которых сидение обтянуто какой-то шкурой, ковром, шубой или чем-то наподобие этого. Неужели это удобно?
Чем плоха штатная обшивка? Даже если она была в дефиците, неужели нельзя использовать другой, более подходящий материал?
Ну а про обтекатель я вообще молчу. Решение со световыми приборами странное, как по мне. Как минимум, очень неординарное. И все же непонятно, зачем его было заматывать тряпкой. Вероятно, чтобы гармонировало с сиденьем.
Для того, чтобы установить на мотоцикл новое сцепление, следует выполнить следующие шаги:
Первым делом следует снять крышку сцепления, предварительно избавившись от пластика и клетки, в случае ее наличия.
Затем необходимо открутить кронштейн троса сцепления и снять крышку.
Следующим шагом является аккуратное отсоединение прокладки. Стоит сказать, что если прокладка осталась целой, то допустимо ее повторное использование.
Открутить болты пружин.
Далее следует снять диски. Однако, перед этим процессом необходимо как следует осмотреть корзину сцепления на наличие расколовшихся дисков и других повреждений. В том случае, если таковые присутствуют, то нужно быть предельно осторожными во время их снятия, чтобы ни кусочка не уронить. В противном случае придется поднимать поддон, чтобы его достать.

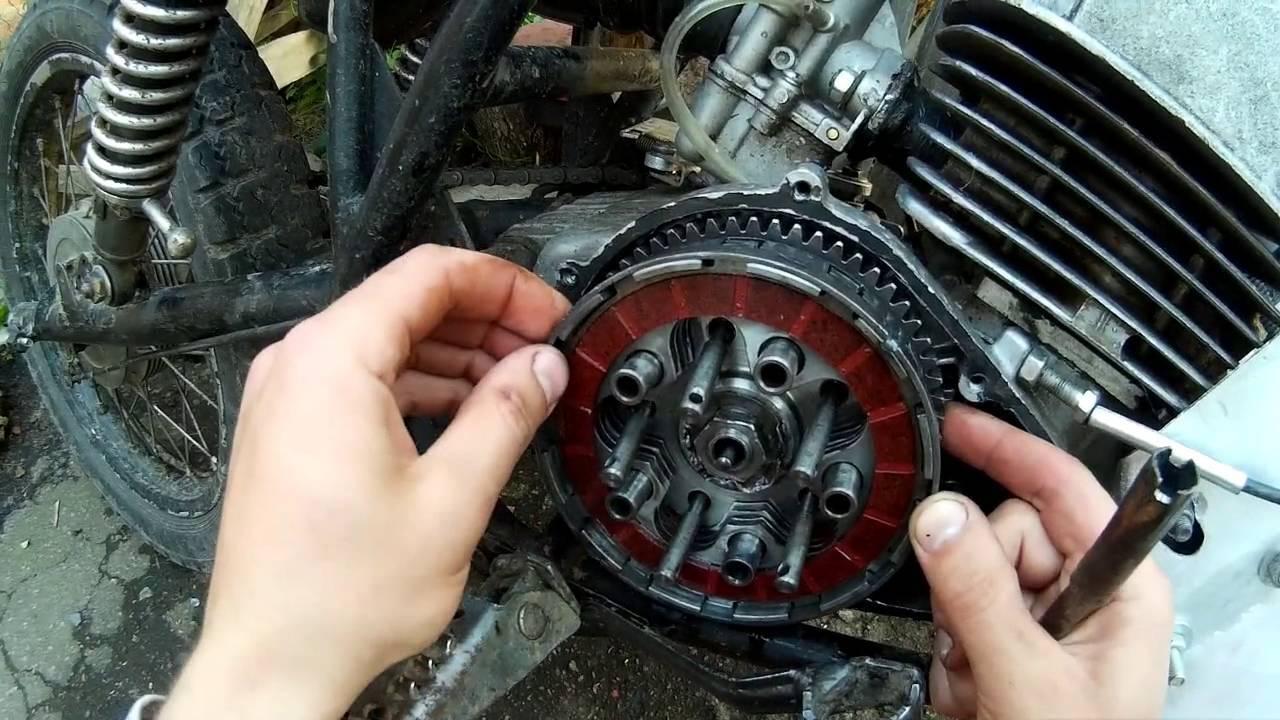

Снятие дисков. Это следует делать поочередно и складывать в том порядке, в котором они снимаются
Обратим внимание на то, что фрикционные диски чередуются со стальными.

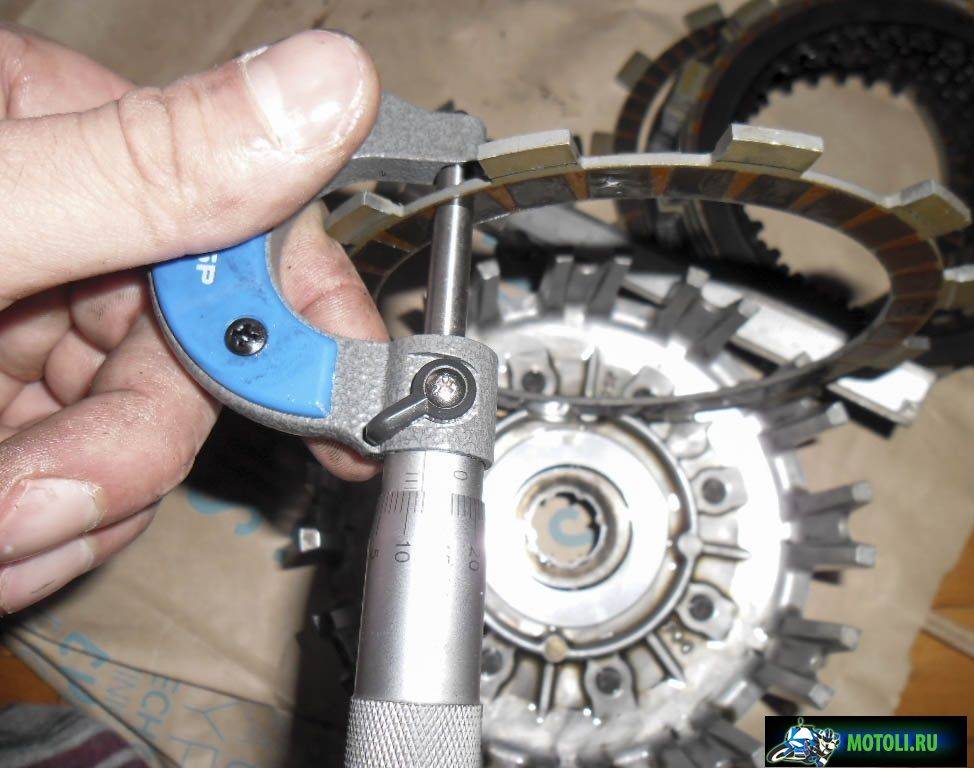

Следует произвести проверку износа сцепления. Это делается с помощью замеров длины пружин и деформации стальных дисков
Все значения, которые допустимы для исправного сцепления, значатся в руководстве по эксплуатации мотоцикла.
Далее необходимо установить все диски сцепления на место в нужном порядке, при этом произведя замену старых дисков новыми, и закрутить болты пружин. Необходимо отметить, что перед тем, как собирать сцепление назад, полезно осуществить промывку узла. Для этого подойдет универсальный очиститель. После промывки обязательно все нужно вытереть насухо. Мокрые же фрикционные диски необходимо перед установкой пропитать маслом.
Установить назад крышку. Однако, при данном процессе есть вероятность появления проблем с точной установкой толкателя. Чтобы установить его точно, необходимо отвести толкатель в «выжатое» состояние (против часовой стрелки).
Прикрутить крышку. Но перед этим обязательно следует удостовериться в правильной работе нового сцепления. Это можно сделать с помощью нажатия нескольких болтов, а также установки кронштейна тросика и выжима рычага.
На резьбу винтов прижимного диска и крепления крышки перед установкой следует нанести резьбовой герметик слабой фиксации.
Закрутить болты. Данный процесс осуществляется таким образом, чтобы каждый следующий болт был противоположным предыдущему. Сначала необходимо все болты наживить и только потом затягивать. В противном случае, крышка с вероятностью 99% будет течь. Для затягивания болтов подойдет динамометрический ключ 12 Нм.
Последним этапом замены сцепления мотоцикла является установка пластика, клетки, слайдера, одним словом, всего того, что было снято в первую очередь.
Спортбайки сейчас
С тех пор технологии, в том числе — технологии мотоспорта, изрядно шагнули вперёд. Спортбайки сейчас выдают 200+ л.с. и оснащаются электроникой космического века. В сравнении с этими современными ракетами, которые год от года становятся всё меньше и легче, R1 кажется довольно большой, с относительно просторной посадкой и не слишком большой нагрузкой на руки.
Непосредственно ниже головы райдера находится гладкий металлический бак. Никакого угловатого пластика, линии мотоцикла простые и плавные, и это хорошо. Стоковая комплектация довольно тихая и выдаёт слабый, почти незаметный гул при повороте ручки газа. Приборная панель простая и легко читающаяся. Большой аналоговый тахометр находится рядом с цифровым спидометром, на котором также отображается одометр или трипметр.
Фотоотчёт: Сборка коробки мотоцикла «Иж-Планета» 2, 3, 4, и пятой модели
Что мне нравиться в Планетовской КПП так это то, что ее можно разобрать и отремонтировать не разбирая двигателя и даже не снимая его с рамы: непосредственно по месту, даже не сливая масла: ложем набок мотоцикл и ремонтируем – это на самом деле, в плане ремонта и обслуживания очень удобно.
Второй приятный момент заключается в том, что передаточные числа первой второй и третьей передачи в “Планетовской” КПП можно изменять на свое усмотрение простым подбором шестерен и валов от других моделей мотоциклов “Планетовского” ряда. Тем самым делая нужную передачу более скоростной или тяговитой.
Спортивный вариант
Тюнинг под спорт, в связи с техническими особенностями Явы, является наиболее распространенным способом ее видоизменения.
Основные требования, предъявляемые к спортивным мотоциклам:
- Максимальная скорость.
- Скорость разгона.
- Управляемость.
- Безопасность.
- Удобство.
Одним из явных недостатков Ява 350 многие считают слишком легкую переднюю часть, которая начинает терять сцепление на высоких скоростях. Поэтому, несмотря на необходимость общего облегчения конструкции, при установке спортивной передней вилки не будет лишним размещение противовеса. Изменения ходовой части также включают установку дисковых тормозов, литых дисков и более износостойкой цепи с мотоциклов ИЖ.
Эксплуатационные характеристики Ява 350 во многом актуальны и по сей день, а вот современность его дизайна находится под большим вопросом. Простейшим вариантом внешнего тюнинга под спорт является установка на мотоцикл деталей с Yamaha FZR400 и Kawasaki KR250. Первый вариант – отличный донор переднего крыла, второй – колес, передней вилки и тормоза, заднего амортизатора и маятника.
Последняя деталь для установки в гнездо Явы, должна быть заужена посредствам замены стандартных подшипников игольчатыми со шкворней “Волги”. Совокупность данных новшеств делает мотоцикл более маневренным, устойчивым и управляемым. Обвесы корпуса выполняются под заказ, как в мастерских, так и “домашними” умельцами. Внешний тюнинг Явы своими руками – тоже не редкость. Для этого достаточно проявить внимательность и аккуратность, а также иметь при себе достаточное количество пластика или стеклоткани.
Разборка и сборка коробки «Иж-Планета 5»
Сначала потребуется провести полный демонтаж муфты сцепления, пускового устройства и моторной передачи, а также слить масло. После того как эти манипуляции проведены, можно приступать к снятию КП. В районе правой части мотора выкрутить восемь винтов крепления. Снимаются подножки водителя, рычаг ножного тормоза, крышка картера с правой стороны. Отсоединяется тросик сцепления, достается шарик и толкатель первичного вала. После этого разъединяется цепь. Обозначения на фото ниже: диски сцепления (1,3), нижний диск (2), внутренний барабан (4), гайки (5, 6).
На подготовленную ветошь или бумагу кладется картерная крышка. Вытащить ее можно, взяв руками за звездочку и потянув на себя
Если элемент не поддается, обратите внимание на опорную шайбу червячного вала, которая могла перекоситься. В отверстие между картером и крышкой следует засунуть пинцет или нож, после чего поправить деталь
При демонтаже корпуса может выпасть пара шайб. Второй элемент немного толще и монтируется на копирный вал. Их необходимо подписать и убрать к остальным запчастям.
