Оппозитный дизельный мотор

Недостатки оппозитного мотора

Прежде всего, стоит указать высокую стоимость обслуживания и практически полную невозможность выполнить ремонт в домашних условиях. Даже простая замена свечей зажигания требует наличия специального оборудования. При этом в сторонних автосервисах сложно найти специалиста достаточно высокой квалификации для ремонта оппозитного двигателя. Кстати, здесь будет также уместным выделить огромное количество модификаций агрегатов даже в пределах одной марки. Этим «грешит», например, бренд Субару, который сегодня является основным производителем моторов данного типа. Само собой, такая позиция усложняет ремонт, так как возможность взаимозаменить детали сводится к минимуму.

Стоимость нового автомобиля с оппозитным двигателем может оказаться заметно выше стоимости машины такой же комплектации, но с более традиционным типом ДВС. А все дело в затратах на производство самого оппозитника. Определенную роль играет и дороговизна запчастей, которая напрямую связана с указанными выше причинами.

Добавим еще пару слов о специальном оборудовании. Например, автовладельцы со стажем и опытом знают, что шейки коленвала время от времени приходится шлифовать. Операция эта проводится на станке и не очень дорого стоит применительно к обычному ДВС. Но только если речь не идет об оппозитниках. Например, на субаровских авто шейки очень узкие и шлифовать их нужно на специальных станках.

Также отметим, что  в оппозитных моторах быстрее засоряется картер двигателя по сравнению с V-образными или рядными конструкциями. Оппозитному двигателю присущ большой расход моторного масла, что обуславливается конструкцией силовой установки данного типа. А в случае, когда установлена турбина, масла расходуется еще больше.

Как не допустить дорогостоящий ремонт

Учитывая все имеющиеся недостатки, можно сделать вывод, что оппозитные моторы дорогие и сложные в ремонте. Основные затраты связаны именно с покупкой запчастей и оплатой услуг мастеров по ремонту. Если же двигатель поддерживать в хорошем рабочем состоянии, тратить на него огромные деньги не придётся.

В этом и заключается основная миссия автовладельца, который хочет приобрести машину с оппозитником, но боится потенциальных затрат на его обслуживание. Есть несколько правил, соблюдение которых позволит получить максимум преимуществ и столкнуться с минимальным проявлением недостатков оппозитного типа двигателя.

  1. Периодичность прохождения технического обслуживания. Строго следуйте регламенту, проводите ТО согласно рекомендациям производителя. В условиях наших дорог и климата его можно немного сократить. Если машина эксплуатируется в тяжёлых условиях, от заявленной периодичности обслуживания следует отнять минимум 15%.
  2. Квалифицированные мастера. Хотя опытных специалистов по оппозитным двигателям не так много, найти их вполне реально. Если доверять двигатель квалифицированным мастерам, это значительно повысит ваши шансы на длительную безотказную работу оппозитной силовой установки.
  3. Тщательный подход к выбору моторного масла. Поскольку оппозитники очень требовательные в отношении моторных масел, здесь нужно строго следовать рекомендациям автопроизводителя. Выбирайте масла, которые советует использовать завод. Соответствующая информация указана в руководстве по эксплуатации. Если купить именно такую марку невозможно, тогда ориентируйтесь на известных производителей с хорошей репутацией. Покупайте смазочный материал для оппозитного мотора только в проверенных магазинах, где есть все гарантии и сертификаты качества. Это позволит избежать приобретения подделки.
  4. Заправляйтесь на хороших АЗС. Этот совет актуален для всех типов двигателя, а не только для оппозитных. Хорошее топливо обеспечивает эффективную работу мотора, увеличивает его ресурс, уменьшает риски загрязнения. Даже если вы будете платить за топливо больше, чем на дешёвых автозаправках, всё равно удастся сэкономить. Это проявится в виде безотказности и отсутствия необходимости ремонтировать двигатель из-за негативного влияния низкокачественного горючего.
  5. Система охлаждения. Хотя оппозитные моторы оснащаются достаточно эффективной системой охлаждения, даже она не справится с чрезмерными перегрузками двигателя. Не стоит перегружать оппозитник. А для самой системы выбирайте только качественные расходники.
  6. Мойка двигателя. Её нужно проводить периодически, а не на постоянной основе, как многие могли подумать. Но даже редкая очистка двигателя позволит нормализовать теплоотдачу и предотвратить перегрев. Отсюда и длительный срок службы мотора, сохранение его моторесурса и отсутствие проблем.

Не стоит верить устоявшему стереотипу, что якобы эксплуатация машины с оппозитным двигателем обходится значительно дороже, чем содержание авто с традиционным ДВС рядного или V-образного типа.

Это наглядно видно на примере автомобилей Subaru. Их запчасти сравнительно недорогие, расходники также не обходятся в огромные суммы денег. Содержать такую машину может человек даже с небольшим уровнем дохода. Всё напрямую зависит от качества обслуживания и правильного ухода. Если грамотно содержать машину, вовремя проводить плановые работы, а также не провоцировать экстремальные перегрузки, двигатель не потребует много денег.

Оппозитные моторы вызывают повышенный интерес, учитывая их сильные качества. В некоторой степени смущают их недостатки. Но они достаточно условные. Любой двигатель может привести к огромным финансовым затратам. Это уже вопрос непосредственно к владельцу и его отношению к своему автомобилю.

Нумерация цилиндров на разных типах двигателей

Как таковой, строгой международной системы расположения и нумерации цилиндров двигателя не существует. И это плохо. Посему, прежде, чем приступать к какому-либо виду ремонта двигателя или системы зажигания, окунитесь с головой в Инструкцию по эксплуатации и ремонту именно вашего авто.

Заднеприводные 4-х и 6-ти рядные двигатели в США имеют главный цилиндр №1 от радиатора, остальные цилиндры нумеруются по направлению к салону. Но, есть и обратная нумерация, когда главным цилиндром считается тот, который ближе к салону.

У французских двигателей нумерация цилиндров происходит со стороны коробки передач. А нумерация цилиндров V-образных двигателей идёт с правого полубока, т.е. со стороны крутящего момента.

Переднеприводные автомобили, как правило, имеют поперечно установленный двигатель. Здесь нумерация цилиндров идет с одной из сторон, а цилиндр №1 расположен со стороны пассажирского места.

V-образные многоцилиндровые двигатели имеют главный цилиндр со стороны водителя в ряду, который ближе к салону. Затем идут нечетные цилиндры двигателя, а с противоположной стороны (ближе к радиатору) – чётные.

Поэтому, для того, чтобы вы окончательно не запутались из-за отсутствия единого международного стандарта расположения и нумерации цилиндров двигателя, пользуйтесь Руководством по эксплуатации от производителя.

Удачи вам в изучении нумерации и расположения цилиндров двигателя.

Источник

Общая характеристика силового агрегата

Оппозитные двигатели от классических отличаются оппозитной схемой расположения цилиндров, а также здесь иной принцип работы. Такое расположение подразумевает, что поршни находится напротив друг друга, а коленчатый вал расположен непосредственно между ними. Они работают точно так, как и моторы с V-образным расположением цилиндров. Разница заключается в том, что цилиндро-поршневая группа расположена под наклоном в 180 градусов. Поршни двигаются горизонтально.

Чаще всего, когда речь идет о подобных силовых агрегатах, вспоминается модели автомобилей «Субару». Автомобильная марка, заслужившая большую популярность в мире гонок.

Что касается других популярных автомобильных компаний, то они редко используют в своих машинах оппозитный мотор. Известная компания Porsche устанавливает оппозитный двигатель только на нескольких моделях среднемоторной компоновки. Некоторое время назад силовые агрегаты подобного образца устанавливали Honda, Chevrolet, Volkswagen, Ferrari, но позже они отошли от этой практики. В Советском Союзе подобный мотор устанавливали на мотоциклы «Урал» и «Днепр».

Устройство оппозитного ДВС

Главные достоинства оппозитников

Для многих автолюбителей оппозитный двигатель имеет больше положительных сторон, нежели обычный мотор. Здесь стоит отметить, что положительным качеством можно считать не только принцип работы, но и его влияние на восприятия автомобиля в целом. Среди плюсов выделяют следующие моменты:

  • выносливость, которая вопреки многим слухам, ни в чем не уступает традиционным рядным либо V-образным ДВС;
  • тихая работа. Двигатели в которых цилиндры расположены рядом, имеют неприятное свойство провоцировать сильную вибрацию. Вертикальное расположение цилиндров вызывает повышенную вибронагруженность, что требует внедрения демпферных элементов. За счет того, что поршни движутся горизонтально, снижается уровень шума, производимый агрегатом;
  • смещен центр тяжести. Принцип работы двигателя таков, что основная масса распределяется вблизи оси колес. Данный фактор помогает сделать управление автомобиля намного лучше;

Имеющиеся недостатки

Любая техника имеет свои недостатки. Несмотря на то что оппозитный двигатель имеет массу плюсов, но не обошлось и без негатива. Разработчики не сумели избавиться от следующих недостатков:

  • дороговизна обслуживания. Если обычный мотор можно обслуживать самостоятельно, или на недорогих станциях технического обслуживания, то с оппозитником дела обстоят сложней. Любая работа, связанная с таким мотором, как оппозитный, должна выполняться исключительно мастерами высокого уровня. На рядовую диагностику и обслуживание двигателя придется потратить немалую сумму. Даже элементарная замена свечей потребует некоторых ухищрений;
  • проблема найти мастера высокого уровня. Владелец может иметь деньги, но не каждый возьмется за то, чтобы заниматься мотором. Здесь необходим мастер узкого профиля, которых не так много (актуально для регионов);
  • сложное устройство, за счет которого поршни перемещаются горизонтально, а также небольшое процентное соотношение ДВС такого типа делают запчасти относительно дорогим удовольствием;
  • большой расход масла. Оппозитный двигатель при любых обстоятельствах более требователен к качеству смазывающих материалов. Особенно тщательно нужно следить за уровнем масла;
  • относительно большой расход топлива.

Большая часть недостатков связанна не с качеством работы агрегата, а с его обслуживанием. За то время, которое такие двигателя представлены на рынке, они успели завоевать большое количество поклонник и еще больше скептиков.

Выбор за вами

Субару – компания, которая активней всех занимается разработкой подобных моторов. Несмотря на дороговизну проведения работ связанных с обслуживанием, компания не прекратит выпуск и установку моторов, в которых поршни двигаются горизонтально. Разработчики полагают, что такой шаг, станет шагом назад.

Стоит ли покупать машину, в которой установлен оппозитный двигатель? Сложно дать точный ответ. Качество работы не вызывает нареканий, но все упирается в финансы. Если человеку близко то, что за хорошее нужно хорошо платить, тогда автомобиль подойдет ему.

Однозначно, ходовые качества не разочаруют владельца такой машины. Горизонтально размещенные поршни, превращают стандартный процесс сгорания топливно-воздушной смеси в некую изюминку.

Мотор имеет как поклонников, так и недругов. Подобные автомобили следует выбирать душой.

Сильные и слабые стороны оппозитного двигателя

Если говорить о том, какие преимущества оппозитного двигателя способны привлечь внимание автолюбителей на фоне других разработок, тогда стоит отметить низкий центр тяжести и практически полное отсутствие вибраций во время работы такого ДВС на разных режимах. Что касается дизельной версии, которая параллельно с этим обещает еще и значительную экономию топлива, тогда минимум вибраций позволяет рассчитывать на существенно повышение комфорта в процессе эксплуатации дизельного автомобиля.  Ни для кого не секрет, что даже современные дизели типа TDI и т.п

обычно более шумные и вибронагруженные по сравнению с бензиновыми аналогами

Что касается дизельной версии, которая параллельно с этим обещает еще и значительную экономию топлива, тогда минимум вибраций позволяет рассчитывать на существенно повышение комфорта в процессе эксплуатации дизельного автомобиля.  Ни для кого не секрет, что даже современные дизели типа TDI и т.п. обычно более шумные и вибронагруженные по сравнению с бензиновыми аналогами.

Также стоит отметить пассивную безопасность, так как оппозитный мотор лучше «уходит» вниз во время лобового удара, тем самым позволяя избежать значительной деформации водительской капсулы. Также смещение центра тяжести вниз при использовании ДВС данного типа обеспечивает улучшенную управляемость и делает автомобиль более устойчивым.

Еще в устройстве этого типа моторов коленчатый вал устанавливается на меньшее количество коренных подшипников скольжения, в результате снижается общий вес агрегата. Получается, оппозитный двигатель работает плавно, без вибраций, находится на одной оси с КПП и благодаря этому отдает больше мощности, машина с таким мотором лучше управляется, повышен уровень пассивной безопасности.

Если же затрагивать недостатки оппозитного двигателя, тогда на первый план выходит сложность его обслуживания и дороговизна ремонта, особенно на территории СНГ. Дело в том, что для проведения ряда манипуляций силовой агрегат нужно попросту снимать. Еще такие двигатели требуют много места в ширину в подкапотном пространстве. Это затрудняет доступ к элементам самого мотора и навесного оборудования.

Также некоторые специалисты выделяют, что несмотря на достаточно большой ресурс оппозитного мотора, нахождение и работа поршней в горизонтальном положении приводит к тому, что стенки цилиндров изнашиваются неравномерно. В результате повышается расход моторного масла.

Разновидности

Во многом принцип работы и некоторые конструктивные особенности зависят от конкретного типа оппозитного силового агрегата.

Выделяют несколько основных категорий горизонтально-оппозитных двигателей:

  • боксёры;
  • ОРОС;
  • танковые моторы.

Боксёры получили самое широкое распространение в оснащении легковых гражданских автомобилей. Основным пользователем таких моторов выступает японская автокомпания Subaru.

В таком оппозитнике поршни располагаются на определённом расстоянии относительно друг друга и стоят напротив. Если первый поршень фиксируется на определённом отрезке от оси мотора, то и второй будет занимать такое же аналогичное положение. При этом в моторе каждый поршень помещается в свой отдельный цилиндр. Визуализировав работу такого мотора, можно представить себе поединок между двумя боксёрами. Отсюда и соответствующее название.

Что касается других двигателей типа ОРОС, то здесь принцип конструкции и порядок работы, которую осуществляют поршни, несколько иной. Это двухтактные силовые агрегаты. Один цилиндр имеет сразу 2 поршня, закреплённые на одном коленвале. При этом первый отвечает за впуск рабочей топливовоздушной смеси, а второй при этом своевременно выводит образовавшиеся продукты сгорания.

Особенностью двигателей ОРОС является факт отсутствия головки, которая обычно устанавливается на блок цилиндров. Плюс подобного агрегата в работе поршней только на один коленчатый вал. Оппозитник небольшой по своим размерам, требует меньше места и обладает небольшой массой. Это позволило применять мотор в разных сферах и на различных транспортных средствах.

ОРОС может работать на двух видах топлива, то есть на дизельном горючем и на бензине. К его преимуществам также стоит отнести:

  • поршни при выполнении своей работы проходят несколько меньшую дистанцию, что существенно снижает силу трения и минимизирует износ;
  • повышенная эффективность, которая обусловлена отсутствием вредных воздействий отработанных газов на камеру сгорания. Они осуществляют давление на рабочие поршни;
  • если сравнивать с классическими двигателями, масса ОРОС будет на 30-50% меньше;
  • в оппозитном моторе такого типа используется меньшее количество элементов. Если сравнивать с рядными и V-образными, разница составит 40-50% в среднем;
  • такие силовые агрегаты достаточно экономичные;
  • В конструкции не используется система привода клапанов;
  • для размещения установки в подкапотном автомобильном пространстве требуется меньше места.

Но не всё так радужно, как сначала может показаться. Этот тип двигателей находится на стадии разработки и постепенного усовершенствования. О каких-то реальных и глобальных успехах говорить рано, поскольку существует ряд скрытых и непредвиденных проблем, возникающих в процессе эксплуатации.

Теперь что касается третьего типа оппозитных моторов, который называют танковым двигателем. Это силовая установка с маркировкой 5ТДФ. Мотор был создан специально для танков серии Т-64 и Т-72.

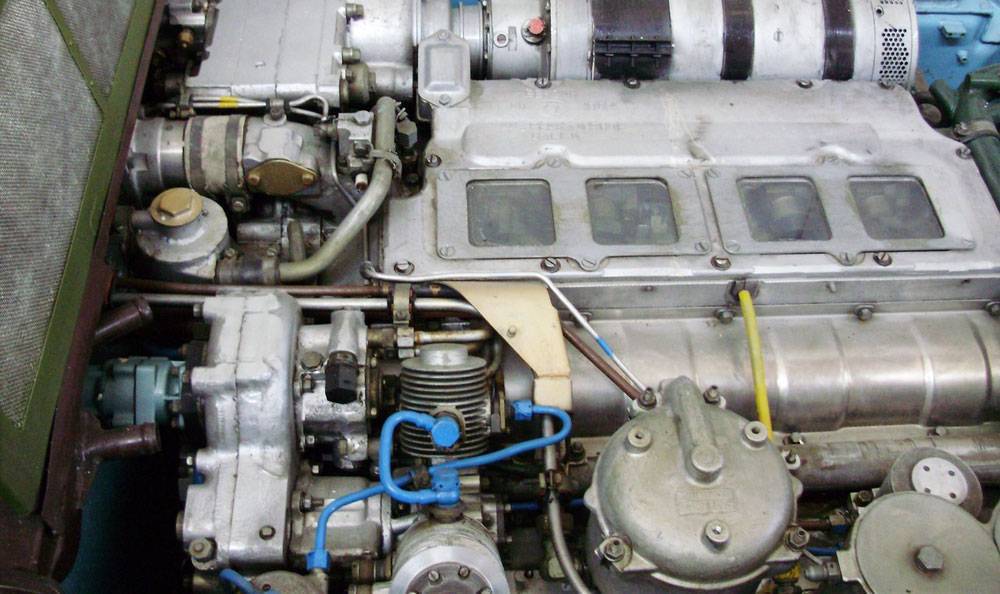

Танковый двигатель 5ТДФ

У танкового оппозитника внушительный ресурс, поскольку он был изначально рассчитан на установку в крупной военной технике. Поршни делят один цилиндр и движутся в одинаковом направлении, хотя у каждого из них предусмотрен собственный отдельный коленвал.

Место для возгорания топливовоздушной смеси образуется путём создания минимального промежутка или зазора между двумя установленными рабочими поршнями. Как и в случае с ОРОС, здесь в цилиндры поступает воздух, а отработанные газы выходят за счёт работы системы турбонаддува.

За счёт встречного хода рабочих поршней инженерам удалось создать компактный по своим размерам, но внушительный по своей мощности силовой агрегат. Максимальное количество оборотов для танкового оппозитника достигает 2 тысяч. Мощность агрегата составляет 700 лошадиных сил. Рабочий объём мотора может быть 6 и 13 литров.

Танковый оппозитник может функционировать на бензине и на дизельном топливе. Это отечественная разработка, которая в своё время сумела произвести впечатление. Но в настоящее время ТДФ уже не выпускается.

Варианты исполнения оппозитного двигателя

Однако даже подобное простое техническое решение – расположить горизонтально друг напротив друга цилиндры двигателя может быть реализовано несколькими вариантами. Когда работает такой оппозитный двигатель, его поршни могут двигаться разными способами.

Оппозитный боксер

Во время работы подобного мотора поршни всегда находятся друг относительно друга на расстоянии, и каждый работает в своем цилиндре – если один располагается на максимальном удалении от оси двигателя, то значит и другой, соседний, занимает аналогичное положение.
Такой порядок работы напоминает движения боксера, поэтому он получил название «боксер». Очень часто использует подобные оппозитные двигатели Субару. Описанный двигатель показан на фотографии ниже

OPOC, возрождение старых идей

Другой принцип построения реализует оппозитный двигатель по типу OPOC. На сегодняшний день они начинают вновь развиваться благодаря инвестициям небезызвестного Била Гейтса. Устройство такого двигателя показано на рисунке ниже.
Этот оппозитный двигатель – двухтактный. На рисунке хорошо видно, что в цилиндре находится по два поршня, и закреплены они на одном коленчатом валу (на рисунке они обозначены как красный и синий). Красный обеспечивает впуск смеси, а синий – выпуск продуктов сгорания. Из конструкции подобного оппозитного двигателя исчезла головка блока цилиндров и механизм привода клапанов. Кроме того, достоинством такого оппозитника является то, что поршни работают на один коленвал.

Все это существенно снизило массу оппозитного двигателя и значительно расширило сферу его использования. Другой особенностью является то, что он может быть как дизельный, так и бензиновый. Необходимо обязательно уточнить, что как всякий двухтактный двигатель, он нуждается в продувке цилиндров. Для этого задействован электромотор с питанием от внешнего источника. Когда оппозитный двигатель выходит на режим, электродвигатель отключается, а устройство подачи воздуха превращается в турбонаддув.

Рассматривая конструкцию такого оппозитного мотора, необходимо отметить его плюсы: повышение эффективности, обеспечиваемое тем, что расширяющиеся газы давят на два поршня, а не на стенку камеры сгорания, а также повышенное усилие на валу. Кроме того, каждый поршень проходит меньшее расстояние, что снижает силу трения и, соответственно, потери.

Рассматривая другие плюсы, которые обещает подобный оппозитный двигатель, стоит отметить — компания-изготовитель сообщает, что когда он используется как дизельный, то:

  • такой двигатель легче обычного турбодизеля на пятьдесят-тридцать процентов;
  • подобный силовой агрегат содержит деталей на пятьдесят процентов меньше, чем обычный дизельный мотор;
  • занимает на пятьдесят-сорок пять процентов меньше места под капотом;
  • экономичней на пятьдесят-сорок пять процентов.

Однако стоит учитывать, что подобный оппозитный силовой агрегат еще достаточно сырой, а значит, отмеченные преимущества отражают в большей степени ожидания его разработчиков.

Оппозитный танковый двигатель

Да, был такой двигатель, это 5ТДФ, разработанный для танков Т-64, а также последующих Т-72 и других. Тогда он обеспечивал необходимую мощность при заданных габаритах. Подобный оппозитный двигатель и его устройство показаны на рисунке ниже
Как видно из рисунка, поршни у него расположены в одном цилиндре и движутся встречно, но работают каждый на собственный коленвал. При минимальном расстоянии между поршнями между ними образуется камера сгорания, где происходит воспламенение топлива. Существует оппозитный двигатель как бензиновый, так и дизельный. По аналогии с OPOC, для подачи воздуха в цилиндры, а также удаления отработанных газов, используется турбонаддув.

Используемый принцип встречного движения поршней позволил упростить конструкцию, обеспечить мощность и компактность силовой установки. Так, подобный дизельный оппозитный силовой агрегат при двух тысячах оборотов, объеме тринадцать и шесть десятых литра выдавал семьсот лошадиных сил, при этом занимая минимум места.

Дизайн

Boxer всегда строится с четным числом цилиндров, в основном как четырехтактный двигатель . В цилиндрах или банки цилиндров (если есть больше , чем два цилиндра) расположены напротив друг друг (угол крена 180 °) и слегка смещенный друг от друга (смотрите рисунок).

Отличие от V-образного двигателя

Boxer (справа) в отличие от V-180 °, принципиальная схема

Двигатель Boxer (вверху) и двигатель V-180 ° (внизу) в качестве анимации

Отличие от 180 ° V-образного двигателя заключается в расположении шатунов на коленчатом валу :

  • В оппозитных двигателях шатуны двух противоположных цилиндров расположены на двух на 180 ° . Два поршня движутся в противоположных направлениях и всегда зеркально перевернуты в одном и том же положении, например, оба в верхней точке .
  • В случае V-образного двигателя два шатуна входят в зацепление с одним и тем же пальцем кривошипа, поэтому поршни движутся в одном направлении. Таким образом, при 180 ° V-образном двигателе каждый поршень находится в «движении вверх» (когда он находится в или ), а другой – в «движении вниз» (то есть во время или ). Поскольку силы инерции противостоящих поршней, в отличие от боксера, не уравновешивают друг друга, такая конструкция имеет смысл только при наличии нескольких пар цилиндров. Хорошо известные двенадцатицилиндровые двигатели , иногда называемые боксерами, являются двигателем Porsche 917 , а также различных Ferrari Berlinetta Boxers (в типах , 512 BB и Testarossa ). Tatra использовала четырехцилиндровые двигатели 180 ° V в Tatra 57 в 1932 году .
