Как пользоваться динамометрическим ключом?
Перед тем, как приступить к эксплуатации ключа, нужно ознакомиться с инструкцией по эксплуатации динамометрического ключа. Если проигнорировать данное требование, то можно допустить серьезные ошибки либо вывести инструмент из строя. Несмотря на то, что универсальной инструкции по эксплуатации различных типов динамометрических ключей не существует, можно выделить общую последовательность действий:
- Удерживая ключ в одной руке, разблокируйте рифленую рукоятку, повернув против часовой стрелки рифленую стопорную гайку на конце инструмента.
- Установите необходимую величину крутящего момента, вращая рифленую рукоятку. Например, для того чтобы установить момент 46 Нм, необходимо:
- вращая рифленую рукоятку, сопоставить деление “0” на ней с делением “40” на основной шкале, нанесенной на корпус инструмента
- продолжать вращать рифленую рукоятку по часовой стрелке до сопоставления цифры “6” на ней с центральной осью основной шкалы
Зафиксируйте установленный момент, повернув стопорную гайку по часовой стрелке
Используя соответствующую торцевую головку или насадку, заворачивайте крепежную деталь до тех пор, пока не почувствуете или не услышите характерный щелчок.
Динамометрические ключи Force: популярные
Инструменты из рейтинга относятся к предельному типу, который эксперты называют универсальным.
Ключи подходят для быстрой затяжки резьбы. Принцип работы механизма основан на получении нужного момента зажима, зафиксированного стопором. Динамометрический ключ Force щелчкового типа перестает затягивать после щелчка, который издает трещотка.

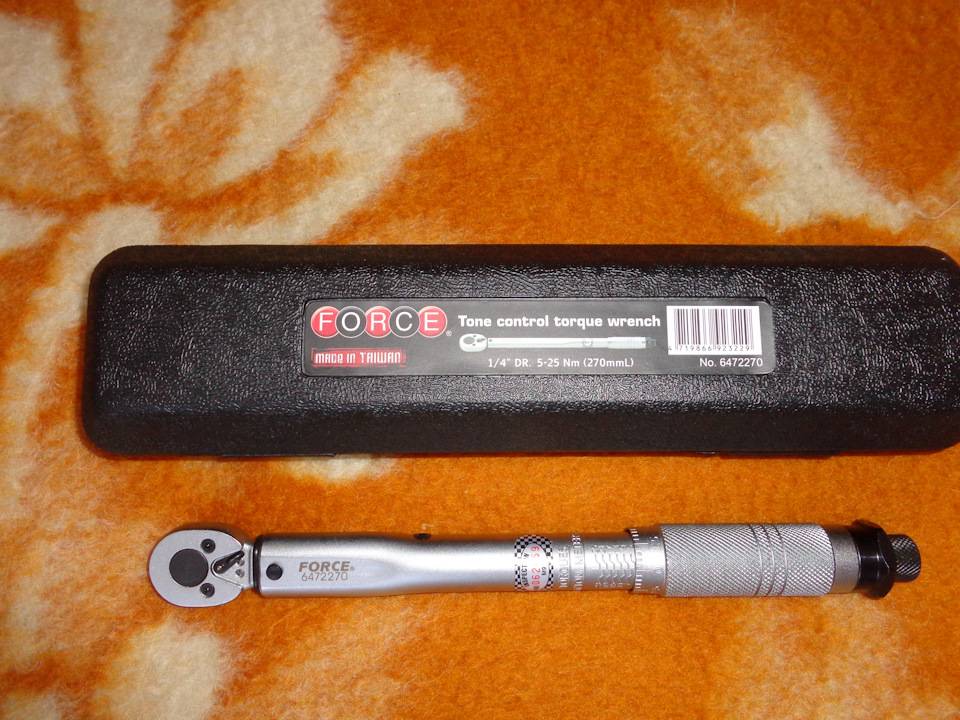

FORCE 6473275K
Одна из популярных моделей, позволяет делать измерения с погрешностью около 3% и затягивать крепеж с ограничением усилия. Цена на динамометрический ключ Force 6473275К варьируется в пределах от 3300 до 3800 рублей.
FORCE 6473275K
| Характеристики | |
| Усилие (рабочий диапазон) | 5 ~ 25 Нм |
| Длина инструмента | 275 мм |
| Посадочный квадрат | 3/8 « |
| Трещотка | Нет |
| Погрешность | 3% |
| Насадки | Нет |

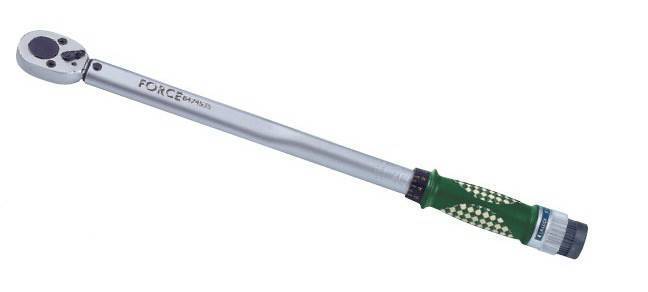

Force 1/2″ 70-340 Nm (6474570K)
Согласно инструкции к динамометрическому ключу «Форс», инструмент подходит для резьбовых соединений с регулируемым крутящим моментом. Присутствует трещотка с реверсом. Динамометрический механизм и сигнальный щелчок срабатывают только в том случае, если проведена правильная затяжка соединений с правой резьбой.
Force 1/2″ 70-340 Nm (6474570K)
Необходимо провести настройку перед началом ремонта: предварительно установить нужную величину усилия и затяжку резьбового соединения до щелчка. Ориентировочная цена на динамометрический ключ Force 6474570K — около 3300 рублей.
| Характеристики | |
| Усилие (рабочий диапазон) | 70 ~ 340 Нм |
| Длина инструмента | 570 мм |
| Посадочный квадрат | 1/2″ |
| Трещотка | Есть (сменная) |
| Погрешность | 3% |
| Насадки | Нет |

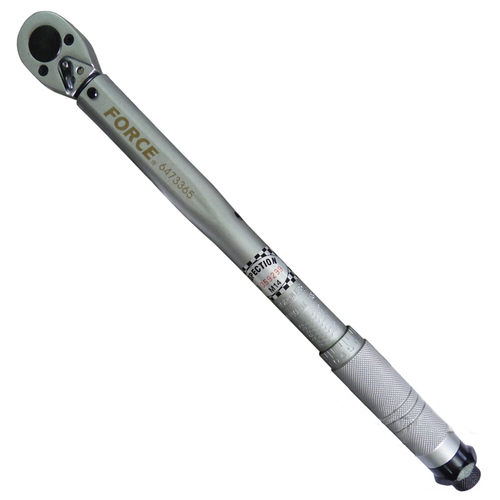

Force 6473365
Согласно инструкции к динамометрическому ключу Force, инструмент сделан из хром-ванадиевой стали высокого качества, подходит для профессионального использования. Погрешность составляет всего 3%.

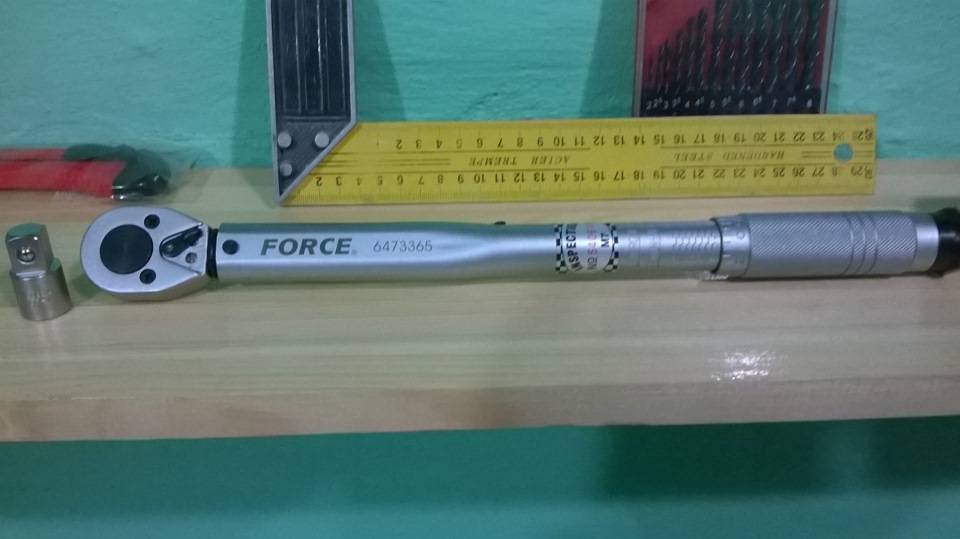

Force 6473365
Цена динамометрического ключа «Форс» 6473365 в магазинах — 2600-3000 рублей.
| Характеристики | |
| Усилие (рабочий диапазон) | 19 ~ 110 Нм |
| Длина инструмента | 365 мм |
| Посадочный квадрат | 3/8 « |
| Трещотка | Нет |
| Погрешность | 3% |
| Насадки | Нет |
Динамометрический ключ «Форс» для работы выбирают с учетом нескольких параметров:
- наличия или отсутствия съемников (трещотки и насадок);
- размеров торцевой головки и присоединительного квадрата, что обеспечивает точность измерения.
Дополнительно можно купить оригинальные измерительные головки и ремонтные комплекты, которые выпускают на предприятиях «Форс».
О производителе
Положительные отзывы о динамометрическом ключе Force рассказывают, что пользоваться инструментами фирмы просто, не нужно прикладывать никаких усилий.
Брендом владеет тайваньская компания Shyang Yun Hardware Co., Ltd, созданная в начале 1980 годов. Торговая марка с названием Force появилась несколько лет спустя и сразу заявила о себе как о производителе качественных инструментов и ремкомплектов.
Динамометрический ключ Force
В 1994 г. компания «Форс» получила сертификат от системы международных стандартов ISO и была внесена в соответствующий реестр. Это сразу повысило доверие к производителю, но возросла и стоимость товаров.
Ассортимент бренда обширный, среди прочих продуктов популярны динамометрические ключи Force, которые нашли применение в автосервисе, строительстве, ремонтной сфере.
Как пользоваться динамометрическим ключом
С прикладной точки зрения, динамометрический ключ ничем не отличается от обычного инструмента. Она предназначен для выполнения тех же функций, только с повышенной степенью контроля и точности создаваемого усилия. Использование динамометрических ключей следует начинать с внимательного изучения инструкции пользователя.
Следует помнить, что инструмент относится к группе прецизионных устройств и не терпит небрежности или неосторожного обращения. Каждый тип конструкции ключей имеет собственные требования к эксплуатации, поэтому предварительное ознакомление с особенностями инструмента поможет сохранить его в целости и получить нужный результат. Независимо от конструкции, существуют общие правила пользования динамометрическими ключами:
Независимо от конструкции, существуют общие правила пользования динамометрическими ключами:
Хранить ключи следует с нулевым значением крутящего момента. Это означает, что после завершения работы необходимо установить шкалу инструмента на нулевое усилие, полностью ослабить механизм настройки. Не следует пытаться установить значения, выходящие за пределы диапазона ключа. Очистка инструмента должна быть деликатной, не допускающей удаления заводской смазки с механизма установки усилия. Рекомендуется только протирать его. Нельзя вращать рукоятку при затянутой стопорной гайке, это вызовет поломку инструмента
Особое внимание следует обращать при работе на низких крутящих моментах. После длительного хранения не рекомендуется сразу устанавливать большие значения, сначала следует немного поработать с малыми усилиями. Не допускается использование кусков трубы для усиления момента, только штатные приспособления
Запрещается использовать ключи не по назначению, употреблять их вместо рычага или молотка
Не допускается использование кусков трубы для усиления момента, только штатные приспособления. Запрещается использовать ключи не по назначению, употреблять их вместо рычага или молотка.
Сравнительная таблица характеристик
В целях сравнения представленных товаров, рекомендуем изучить таблицу, представленную в статье ниже.
| Модель | Длина (мм) | Материал изготовления корпуса | Диапазон моментов затягивания (Hm) | Вес (кг) | Стоимость (руб) |
| BERGER BG-13STW (13 предм.) | 450 | сталь | 28-210 | 2.64 | от 4080 до 4321 |
| Эврика ER-30365 | 365 | сталь, хром-ванадиевый сплав | 19-110 | 1.12 | от 1498 до 1587 |
| Matrix 14160 | 485 | сталь | 42-210 | 1.5 | от 2146 до 2763 |
| JONNESWAY T04060 | 310 | металл | 5-25 | 0.75 | от 3000 до 3999 |
| Ombra А90039 | 360 | сталь | 10 | 1.15 | от 740 до 3200 |
| Stels 14159 | 445 | хромированная сталь | 25-210 | 1.40 | от 2 377 до 2 920 |
| JONNESWAY T27020N | 370 | металл | 4-20 | 0.8 | от 8495 до 9000 |
| ЭВРИКА 1/2″ 28-210Нм 470мм | 480 | сталь | 28-210 | 1.65 | от 1500 до 2300 |
