Проверка подвески своими руками: что нужно знать

ШРУСы и подшипники ступиц

Какие сложные слова – ШРУС, ступицы… На самом деле речь идёт о проверке сохранности пыльников, то есть чехлов, закрывающих ШРУСы – шаровые шарниры переднего моста. Проверяют целостность пыльника методом осмотра.

Если дефекты не выявлены сразу, это не значит, что их нет. Испытания проводят на стенде:

1. Передний мост полностью вывешивают;
2. Нажав на педаль тормоза, устанавливают зажим на тормозной шланг. Операцию проводят для каждого из колёс по очереди!
3. После старта двигателя включают первую передачу, а руль вращают от упора до упора. Если слышен характерный звук (хруст), придётся менять и пыльник, и сам ШРУС.

Теперь рассмотрим, как нужно проверять подшипники. Кузов вывешивают и пытаются наклонять диск, чтобы выявить люфт.

Подшипник колёсной ступицы проверяют на люфт

Было перечислено всё, что входит в диагностику ходовой части, за исключением проверки и тестирования подвески. Проверять её элементы начинают с визуального осмотра.

Люфт детектор

Это аналог вибростенда, но с расширенным функционалом. Его отличие от стенда для диагностики подвески автомобиля – подвижные площадки под колесами. Они могут не только имитировать неровности дороги, вытрушивая ходовую, но и двигаться в разных плоскостях.

Люфт детектор помогает механику диагностировать подвеску автомобиля. Человек самостоятельно управляет площадками под каждым колесом, двигая их в разные стороны. Одновременно он контролирует поведение каждого элемента ходовой.

Представьте себе, когда специалист в гараже монтировкой проверяет люфты в шарнирах шаровых, рулевых наконечниках, рычагах. Тоже самое делает за него люфт детектор. Он плавно перемещает площадку под колесом, механик контролирует работу всех элементов подвески.

Есть возможность записывать всю диагностику для клиента. Заказчик может онлайн контролировать весь процесс проверки, сидя за рулем автомобиля.

Этот комплекс приближен к работе автослесаря. Он может показать конкретные дефекты в подвеске или ходовой автомобиля. Если честно, опытный механик сможет точнее найти неисправность – это я вам говорю по личному опыту.

Ремонт ходовки

Устройство ходовой часто дает сбой, поэтому ремонт важно и нужно производить своевременно, иначе есть риск попадания в критическую ситуацию на дороге. По заключению диагностов становится видно какие части ходовой пора отремонтировать или заменить

Самые распространенные сегменты работы по ремонту ходовой это:

• Передняя подвеска;
• Задняя подвеска;
• Необходимость замены стойки, пружины или амортизатора

Могут потребоваться замены следующих узлов устройства ходовой:

• Сайлентблок;
• Шаровая опора;
• Рулевой наконечник;
• Рулевая рейка;
• Рулевой механизм;
• Ступичный подшипник;
• Граната.

Очень важно приобретать оригинальные запчасти на ваш авто иначе ремонт может стать для автовладельца сущим кошмаром, а трата денег — бесполезной. Приобретая некачественную или неподходящую деталь на устройство можно получить кота в мешке

Деталь может не подойти, может работать не так как нужно или выйти из строя очень рано, не отслужив своего срока.

Не стоит экономить на диагностике и ремонте — исправный автомобиль залог вашей безопасности на дороге.

Как проверить переднюю подвеску

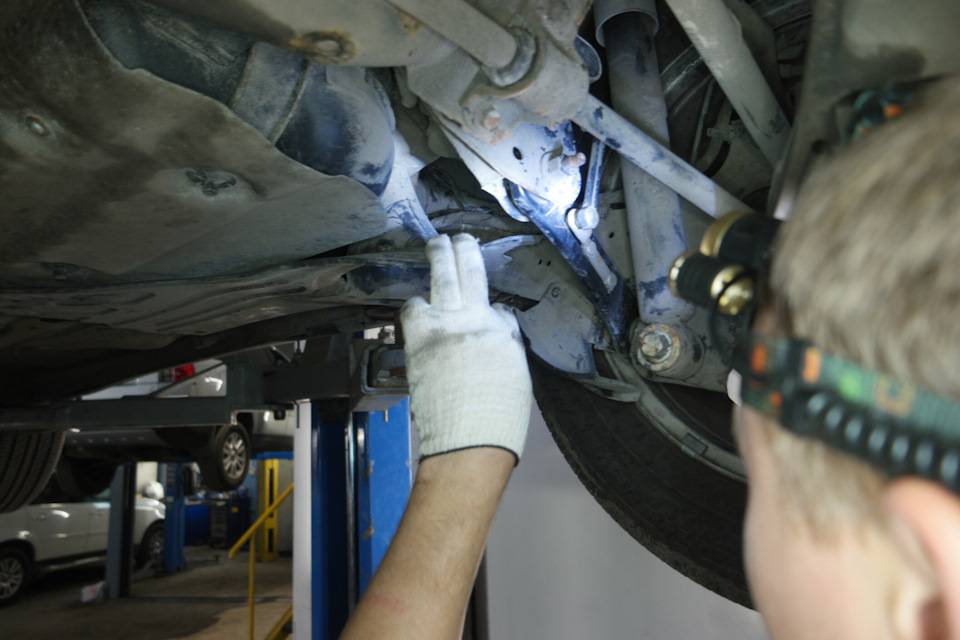

Проверку передней подвески следует проводить в моторном отсеке и снизу автомобиля, установленного на смотровой канаве или опорах (с вывешенными передними колесами).

Проверять состояние защитных чехлов шаровых опор подвески (на них не должно быть механических повреждений) следует при каждом техническом обслуживании и ремонте автомобиля.

Проверьте состояние резинометаллических шарниров, резиновых подушек, шаровых шарниров подвески и состояние верхних опор амортизаторных стоек подвески.

Резинометаллические шарниры и резиновые подушки подлежат замене при разрывах и одностороннем выпучивании резины, а также при подрезании их торцовых поверхностей.

На резиновых деталях подвески не допускаются:

• признаки старения резины;
• механические повреждения.

Особое внимание обратите на механические повреждения (деформации, трещины, следы задевания о дорожные препятствия и др.) элементов подвески, особенно рычагов. 1

Проверьте затяжку гайки крепления штока амортизаторной стойки

1. Проверьте затяжку гайки крепления штока амортизаторной стойки.

2. Проверьте затяжку гаек крепления верхней опоры стойки к кузову. Аналогично проверьте крепления штока и верхней опоры второй стойки.

3. Проверьте состояние защитных чехлов шаровых опор. Если чехлы повреждены, замените шаровые опоры.

4. Проверьте шаровые опоры на наличие люфтов. Для этого измерьте расстояние Н (см. рис. 7.1) между поперечным рычагом 17 и тормозным диском 21. Вставьте монтажную лопатку А (см. фото) между поворотным кулаком и рычагом подвески и, опираясь на рычаг, попытайтесь покачать поворотный кулак. Если при покачивании подвески это расстояние изменяется более чем на 0,8 мм, замените шаровую опору.

5. При исправных шаровых опорах, покачивая колеса в вертикальной плоскости, убедитесь в отсутствии люфтов подшипников ступиц. Максимально допустимый осевой зазор не более 0,015 мм. Если зазор больше установленного значения, замените подшипники.

Совет

: При покачивании вывешенного переднего колеса трудно различить люфты в подшипниках ступиц и в шаровых опорах. Попросите помощника нажать на педаль тормоза: если и в этом случае ощутите люфт, то неисправны шаровые опоры.

6. Проверьте на отсутствие люфта резинометаллические шарниры в местах крепления поперечного рычага к кронштейну кузова.

7. Для этого вставьте монтажную лопатку или большую отвертку в зазор между рычагом и кронштейном и попытайтесь покачать рычаг. При наличии значительного люфта рекомендуется заменить рычаг в сборе с шарнирами.

8. Проверьте на наличие люфтов резинометаллические шарниры крепления стоек стабилизатора. Для этого вставьте монтажную лопатку между поперечным рычагом и штангой стабилизатора и покачайте штангу. При необходимости замените стойки стабилизатора.

9. Проверьте надежность затяжки гаек крепления растяжки к рычагу.

10. . и к кронштейну растяжки.

11. Проверьте надежность затяжки гайки крепления стойки стабилизатора к рычагу передней подвески. Стойки, шарниры которых имеют ощутимый люфт, замените.

12. Проверьте состояние резиновых подушек в местах крепления штанги стабилизатора поперечной устойчивости к кузову.

Насколько точна диагностика подвески автомобиля на вибростенде

Проверка подвески на вибростенде критикуется многими владельцами машин. Даже некоторые профессиональные автомеханики предпочитают компьютерной диагностике проверку по старинке, раскачивая автомобиль руками. Почему же сложилось такое нелестное мнение о вибростенде? Ошибка многих мастеров заключается в том, что они не учитывают множество факторов, влияющих на результаты измерений вибростенда. В итоге полученные данные не соответствуют действительности.

Очень часто забывают перевести трансмиссию автомобиля в нейтральное положение. А потом это сказывается на результатах тестов

Исправность узлов ходовой системы тоже имеет немаловажное значение, особенно для сравнительных анализов.

Часто на вибростенд ставят автомобиль, давление в шинах которого не соответствует рекомендованному значению. А между тем это обязательная проверка, которую должен провести оператор диагностического оборудования перед началом измерений.

Если в автомобиле происходила замена узлов подвески, то полученные характеристики даже при идеальном состоянии амортизаторов могут оказаться совершенно неподходящими с точки зрения системы диагностики.

Случается так, что неисправность некоторых узлов и механизмов подвески определяется компьютером как некачественные амортизаторы, что не соответствует действительности.

Однако самая частая ошибка связана не с автомобилем, а с оператором – из-за неправильного выбора марки диагностируемой машины результаты теста сравниваются с недостоверными стандартами.

Следует понимать, что диагностический вибростенд лишь дает понять, что подвеска автомобиля нуждается в ремонте. И далеко не всегда нужно менять именно амортизаторы.

Можно сделать вывод, что для качественной проверки подвески автомобиля нужен не только современный исправный вибростенд, но и опытный специалист-оператор. Без его опыта и знаний правильно интерпретировать результаты проверки сможет не каждый. Вибростенд же сам по себе – лишь оборудование, призванное ускорить и упростить процесс обследования ходовой части транспортного средства.

Диагностика задней подвески авто

“Неуместное” качание автомобиля и появление посторонних звуков, свидетельствующих о неполадке, можно определить на ходу. Для теста используйте неровную дорогу. Если признаки неисправности ходовой проявились до покупки б/у автомобиля, откажитесь от сделки.

Где сделать диагностику подвески? Как мы писали выше, это можно сделать в “полевых” условиях (на ходу или даже на скорости). В автосервисах для тестирования используют вибростенды. Данное оборудование имеет раскачивающуюся платформу с подключенными к ней датчиками, передающими результаты проверки на компьютер. Специальная программа позволяет сравнить реальные измерения с нормативными значениями и выявить отклонения. Подобная проверка возможна только при наличии в авто электронной системы управления.

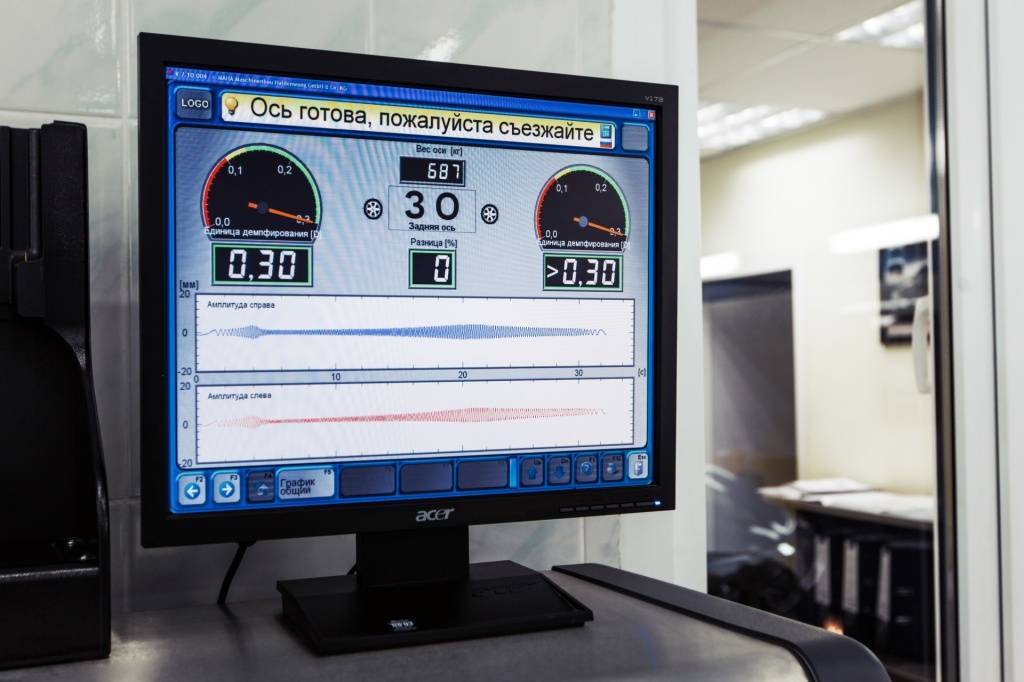

Электронная проверка подвески на вибростенде и компьютере

Диагностика подвески автомобиля на вибростенде представляет собой имитацию езды по плохим дорогам во время которой проверяется, как механизмы реагируют на изменения внешних условий. При этом компьютер сравнивает полученные показатели с нормальными и показывает отклонения

У каждой модели авто свои нормативы, поэтому важно, чтобы мастер выставил правильную марку в компьютере

Автомобиль заезжает на вибростенд, после этого он начинает вибрировать. Вибрация возрастает, а компьютер замеряет все показатели. Передняя и задняя подвеска тестируется отдельно.

При этом проводится проверка всех элементов подвески:

• Амортизаторов;
• Сайлентблоков;
• Пружин;
• Рычагов;
• Шаровых опор.

Этапы проверки

Обычно диагностику ходовой части машины делят на две части: проверка в движении и на месте. В первом случае нужна внимательность и хороший слух. Опытный механик, сидя за рулём машины, быстро определит причину стука, скрежета или скрипа с точностью до 99%. Вот характерные признаки, по которым узнают неисправные детали автомобильной ходовой в движении:

• рулевой механизм, тяги — на высокой скорости машину уводит от прямолинейного движения, появляется люфт и вибрации;
• ступичные подшипники — вибрируют и гудят при езде по ровному асфальту;
• стабилизаторы — машину сильно кренит на поворотах;
• ШРУС — на малой скорости при повороте руля слышны щелчки;
• опорный подшипник — при проезде неровностей, «лежачего полицейского» слышен стук;
• колодки, диски, суппорт — автомобиль уводит вправо или влево при торможении, увеличивается тормозной путь;
• сайлентблоки — во время ускорения слышится глухой стук;
• амортизатор — при движении по грунтовой дороге стучит в зоне колёс;
• втулки стабилизаторов — скрип на поворотах.

Если автомобиль неустойчиво движется на средней скорости, по ровной трассе — это уже указывает на разное давление в шинах или потерю регулировки схода-развала.

Более тщательная диагностика проводится уже статично. Обычно машину ставят на домкрат, но лучше воспользоваться подъёмником. Днище автомобиля заранее прочищается от грязи, чтобы при осмотре было всё хорошо видно и ничего не сыпалось.

Основными задачами диагностики применительно к автомобилям являются:

• выявление автомобилей (из числа эксплуатируемых), техническое состояние которых не соответствует требованиям безопасности движения и охраны окружающей среды
• определение неисправностей, для устранения которых необходимы регулировочные либо ремонтные работы (если для устранения неисправности требуются большие затраты рабочего времени, то такие работы выполняются перед техническим обслуживанием (ТО)
• выявление или уточнение перед текущим ремонтом (ТР) причин отказа или неисправности
• контроль качества ТО и ТР
• прогнозирование ресурса исправной работы узлов, агрегатов и автомобилей в целом
• сбор, обработка и выдача информации, необходимой для управления производством
• установление в отдельных случаях технического состояния автомобиля, в котором он находился в прошлом, например перед аварией (техническая генетика)

Диагностирование является более совершенной формой проведения контрольных работ. От традиционных контрольных осмотров, выполняемых на автотранспортных предприятиях (АТП) в основном субъективными методами с привлечением в качестве экспертов наиболее квалифицированных механиков и ремонтных рабочих, диагностирование отличается:

• во-первых, объективностью и достоверностью оценки технического состояния автомобиля, что достигается применением инструментальных методов проверки
• во-вторых, возможностью определения выходных параметров (параметров эффективности) агрегатов и систем автомобиля (мощности, топливной экономичности, тормозных качеств и т.д.)
• в-третьих, наличием условий для повышения надежности и организованности ТО и ремонта автомобилей за счет более эффективного оперативного управления

Возникновение потребности в объективной и достоверной информации, получаемой инструментальными методами контроля, объясняется действием на автомобильном транспорте двух важных факторов — усложнения автомобильной техники и стремления обеспечить поддержание работоспособности автомобилей в условиях низкой обеспеченности квалифицированными кадрами.

Диагностика и замена шаровой опоры

Износ шаровой опоры можно определить по признакам:

• в районе передней подвески появляется стук;
• увеличивается люфт в рулевом колесе;
• управляемость автомобиля становится хуже.

Диагностировать опоры удобно на автоподъемнике, но можно и просто на земле, на ровной площадке. Проверяется состояние шаровой внешним осмотром, поворотом колеса руками. Также проверяют наличие люфта с помощью арматуру, которую устанавливают между рычагом и ступицей передней подвески. Если люфт есть, при перемещении монтирования он будет сразу заметен.

Шаровые опоры имеют свой определенный ресурс, в среднем на легковых автомобилях они служат от 50 до 100 тыс. км пробега. Но детали могут выйти из строя раньше, наиболее часто распространенная причина преждевременного износа шаровой – порван пыльник. Чтобы шаровые опоры прослужили дольше, необходимо периодически проводить техобслуживание – проверять состояние пыльников.

Компьютерная диагностика ходовой части автомобиля

Современные автомобили оснащены множеством электроники. Поэтому диагностика на глаз не всегда способна выявить все неисправности. Требуется использовать компьютерную технику для детального обследования технического состояния машины.

Использование специального программного обеспечения для диагностики автомобиля оправданно в случаях:

1. Индикатор на приборной панели свидетельствует об ошибках.
2. Неисправности проявляются во время торможения или движения транспорта.
3. Иногда нужно обновить прошивку электронных узлов, чтобы устранить ошибки или повысить эффективность работы автомобиля.

Также компьютерную диагностику используют в качестве профилактической меры для выявления негативных изменений в узлах и агрегатах машины. Оптимально проводить этот вид обслуживания с периодичностью раз в год. Весьма полезной будет эта диагностика перед покупкой подержанного автомобиля, чтобы выявить все скрытые неисправности.

Этот вид обследования транспортного средства отличается высокой технологичностью. От оператора требуются профессиональные знания. При помощи специализированного программного обеспечения считывается состояние разных электронных узлов авто и анализируются ошибки. Затем происходит выявление неисправностей.

Компьютерная диагностика ходовой требует наличия следующего оборудования:

• Автосканер. Подключается к электронным блокам автомобиля и считывает с них информацию. Определяет, какие ошибки возникали во время работы этих узлов, очищает буфер ошибок. Отображает массу полезной информации о работе автомобиля.
• Компьютер, планшет, смартфон или ноутбук. Устройство обязательно должно иметь программы для работы с информацией, полученной от автосканера. На основе полученных данных специалисты автосервиса выявляют проблемные детали и узлы машины.
• Кабели, переходники, USB-шнуры. Нужны для сопряжения цифровых интерфейсов автомобиля и компьютера. Именно с их помощью происходит передача информации. Обычно подключаются к разъемам, расположенным на приборной панели и на отдельных агрегатах.

В зависимости от производителя автомобиля применяются разные типы автосканеров. Существуют более универсальные модели типа OBD2, способные работать с целым перечнем автомобилей. Наиболее популярные программы для автосканеров на сегодняшний день такие:

• Uniscan подходит для автомобилей из США, Европы, Японии, Кореи выпуска до 2001 г. производства;
• Vagcom, VagTool применяются для работы с немецкими и чешскими машинами («Фольксваген», «Ауди», «Шкода»);
• «Мотор-Тест» работает с отечественными автомобилями.

Диагностика автомобиля состоит из нескольких этапов, на каждом из которых проверяется один из агрегатов машины. Такой подход позволяет минимизировать погрешности определения неисправностей.

Диагностику ходовой части автомобиля проводят, когда выявлен неравномерный износ шин, появились нехарактерные звуки во время эксплуатации машины. Также к тревожным признакам можно отнести люфт руля и некорректную работу системы АВС.

Основные этапы выполнения диагностики:

• имитация на специальном стенде нагрузок на ходовую часть, соответствующих движению автомобиля;
• чтение при помощи сканера информации с электронных узлов машины и передача данных на компьютер;
• анализ полученной информации и сравнение ее с эталонными данными при помощи программных средств.

Результатом этих действий является получение списка неисправностей в ходовой части машины. Метод позволяет диагностировать амортизаторы, опоры и рулевые тяги, углы отклонений колес, тормоза. Оценивается износ деталей и его влияние на работоспособность.

Компьютерная диагностика выявляет дефекты в подвеске, шинах, раме и блоке мостов. Она применяется в следующих случаях:

• возникновение гула во время движения по неровным дорогам;
• ухудшение тормозных свойств;
• если машину уводит в сторону во время торможения;
• аналогичное поведение при прямолинейном движении.

Имитация движения происходит на специальном вибростенде. Параметры работы ходовой части считываются при помощи сканера. Далее в программе происходит сравнение полученных измерений с эталонными данными.

Наиболее часто выходящие из строя детали подвески

• Амортизаторы. Во время движения не должен издавать никаких звуков. Колебания кузова гасятся практически моментально. При остановке осматриваются амортизационные стойки на наличие подтеков. Их, естественно не должно быть. При первых признаках неисправности необходимо приступать к ремонту или замене амортизаторов.
• Пружины. Их диагностика проводится по положению кузова. Низкая посадка, значит пружины изношены. Либо невозможно сделать правильный развал-схождение.
• Шаровые в «народном» лексиконе, а на самом деле – шаровые опоры, сайлент-блоки с нижними рычагами, а также верхние опоры подвески с подшипниками, об их детальной диагностике чуть ниже и подробнее.
• Опоры и тяги стабилизатора диагностируются руками раскачкой с усилием и проводится их визуальный осмотр.
• Выход из строя рулевой рейки явление не такое уж и частое. Вы сразу можете понять о ее неисправности по стуку и появившемуся люфту. Эту неисправность желательно устранять не откладывая в «долгий ящик».
• Рулевые тяги и наконечники не должны иметь люфта. Их проверка производится поворотами колеса руками с одновременным контролем рукой же тяг.
• Рулевой карданчик имеет два показателя неисправности: либо люфт, либо проворот с усилием.
• Подшипник ступицы проверяется на слух, он не должен гудеть во время раскрутки колеса на вывешенном автомобиле. Второй вариант – взявшись за верхнюю точку вывешенного колеса движениями от себя – к себе.
• ШРУС (шарнир равных угловых скоростей) издаёт в неисправном состоянии характерный хруст, треск при движении в повороте.

Этапы проверки

Обычно диагностику ходовой части машины делят на две части: проверка в движении и на месте. В первом случае нужна внимательность и хороший слух. Опытный механик, сидя за рулём машины, быстро определит причину стука, скрежета или скрипа с точностью до 99%. Вот характерные признаки, по которым узнают неисправные детали автомобильной ходовой в движении:

• рулевой механизм, тяги — на высокой скорости машину уводит от прямолинейного движения, появляется люфт и вибрации;
• ступичные подшипники — вибрируют и гудят при езде по ровному асфальту;
• стабилизаторы — машину сильно кренит на поворотах;
• ШРУС — на малой скорости при повороте руля слышны щелчки;
• опорный подшипник — при проезде неровностей, «лежачего полицейского» слышен стук;
• колодки, диски, суппорт — автомобиль уводит вправо или влево при торможении, увеличивается тормозной путь;
• сайлентблоки — во время ускорения слышится глухой стук;
• амортизатор — при движении по грунтовой дороге стучит в зоне колёс;
• втулки стабилизаторов — скрип на поворотах.

Если автомобиль неустойчиво движется на средней скорости, по ровной трассе — это уже указывает на разное давление в шинах или потерю регулировки схода‐развала.

Более тщательная диагностика проводится уже статично. Обычно машину ставят на домкрат, но лучше воспользоваться подъёмником. Днище автомобиля заранее прочищается от грязи, чтобы при осмотре было всё хорошо видно и ничего не сыпалось.

Этапы проверки

Обычно диагностику ходовой части машины делят на две части: проверка в движении и на месте. В первом случае нужна внимательность и хороший слух. Опытный механик, сидя за рулём машины, быстро определит причину стука, скрежета или скрипа с точностью до 99%. Вот характерные признаки, по которым узнают неисправные детали автомобильной ходовой в движении:

• рулевой механизм, тяги — на высокой скорости машину уводит от прямолинейного движения, появляется люфт и вибрации;
• ступичные подшипники — вибрируют и гудят при езде по ровному асфальту;
• стабилизаторы — машину сильно кренит на поворотах;
• ШРУС — на малой скорости при повороте руля слышны щелчки;
• опорный подшипник — при проезде неровностей, «лежачего полицейского» слышен стук;
• колодки, диски, суппорт — автомобиль уводит вправо или влево при торможении, увеличивается тормозной путь;
• сайлентблоки — во время ускорения слышится глухой стук;
• амортизатор — при движении по грунтовой дороге стучит в зоне колёс;
• втулки стабилизаторов — скрип на поворотах.

Если автомобиль неустойчиво движется на средней скорости, по ровной трассе — это уже указывает на разное давление в шинах или потерю регулировки схода-развала.

Более тщательная диагностика проводится уже статично. Обычно машину ставят на домкрат, но лучше воспользоваться подъёмником. Днище автомобиля заранее прочищается от грязи, чтобы при осмотре было всё хорошо видно и ничего не сыпалось.

Проверяем все детали подвески своими руками – как провести диагностику?

Самостоятельная диагностика любых элементов автомобиля, в том числе и подвески, вполне возможна, но приносит ряд трудностей. Во-первых, вам потребуется яма, чтобы установить автомобиль и получить удобную возможность осмотра. Во-вторых, вам нужно знать все, что необходимо для диагностических работ по вашей модели авто. Существует определенный универсальный ряд задач, который можно использовать для диагностики авто:

для начала поставьте авто на яму и опуститесь под моторный отсек для доступа к передней подвеске, проведите ручное исследование полуосей на предмет люфта; осмотрите все пыльники, чтобы обнаружить все возможные проблемы со шрусами или шаровыми опорами, затем возьмите монтировку и проверьте состояние втулок; для проверки втулок и сайлентблоков просто подденьте их аккуратно плоским краем монтировки и пошатайте, если есть стук или слишком большой ход, необходимо их заменить; также внизу под автомобилем посмотрите крепление всех остальных деталей, которые помогут вам убедиться, что стучит именно подвеска, а не открутившийся двигатель; на задней подвеске стоит обратить особое внимание на сайлентблоки балки или на рычаги, что зависит от конструкции ходовой части в вашем авто, диагностика несложная

Если вы проведете предварительно такое исследование в автомобиле, то сможете без особых сложностей найти основные проблемы и неполадки. Некоторые детали можно самостоятельно достаточно просто отремонтировать. Но иногда оказывается, что самостоятельный ремонт невозможен. Необходимо обратиться в качественный сервис и заказать замену конкретной детали, что обойдется дешевле, чем диагностика и выявление неполадки, а затем только замена.
